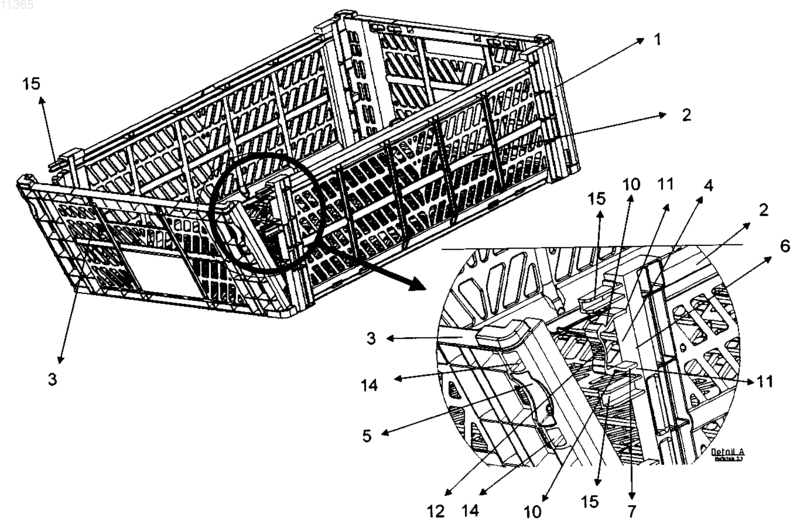

Скрепляющая система для складных ящиков

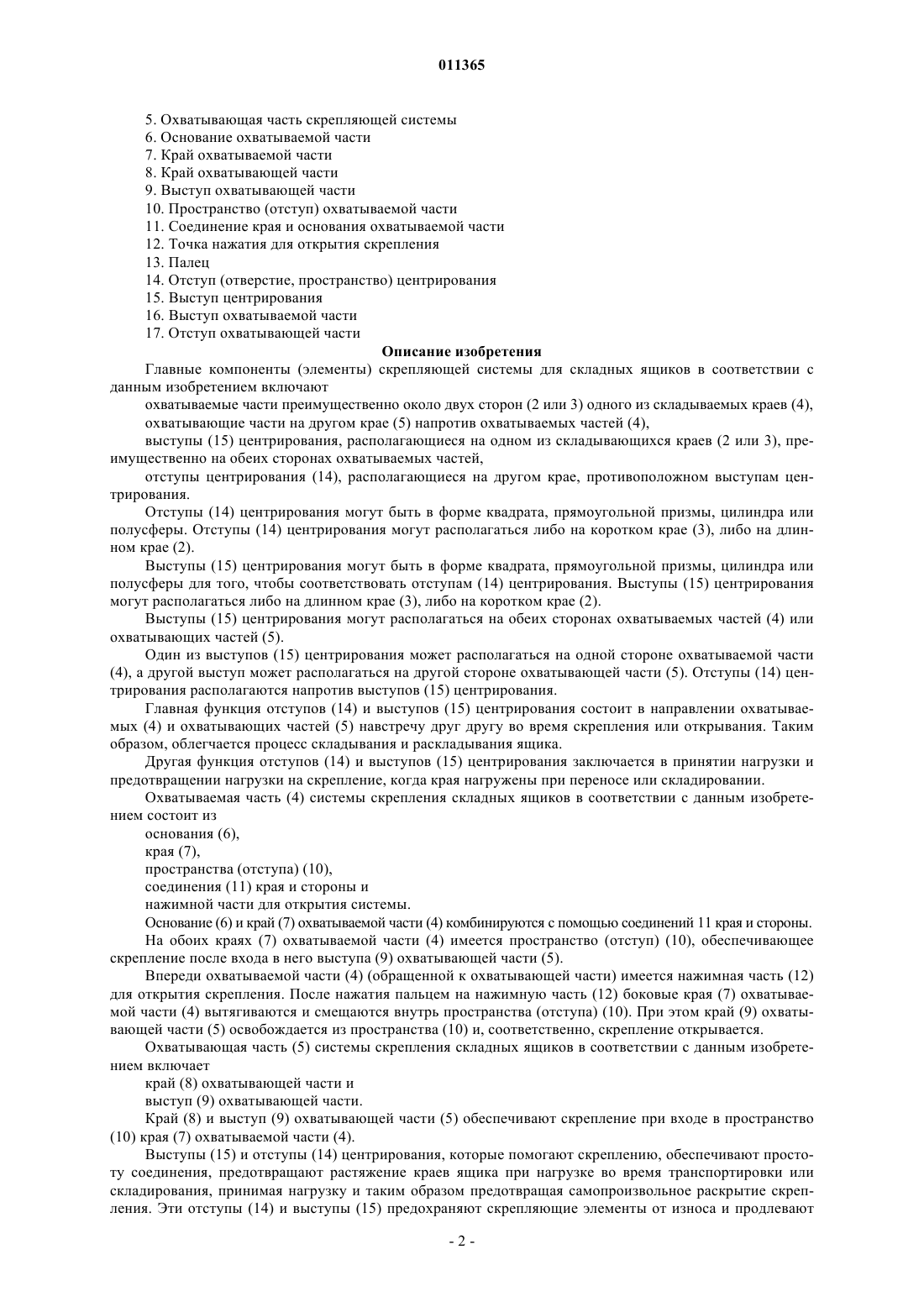

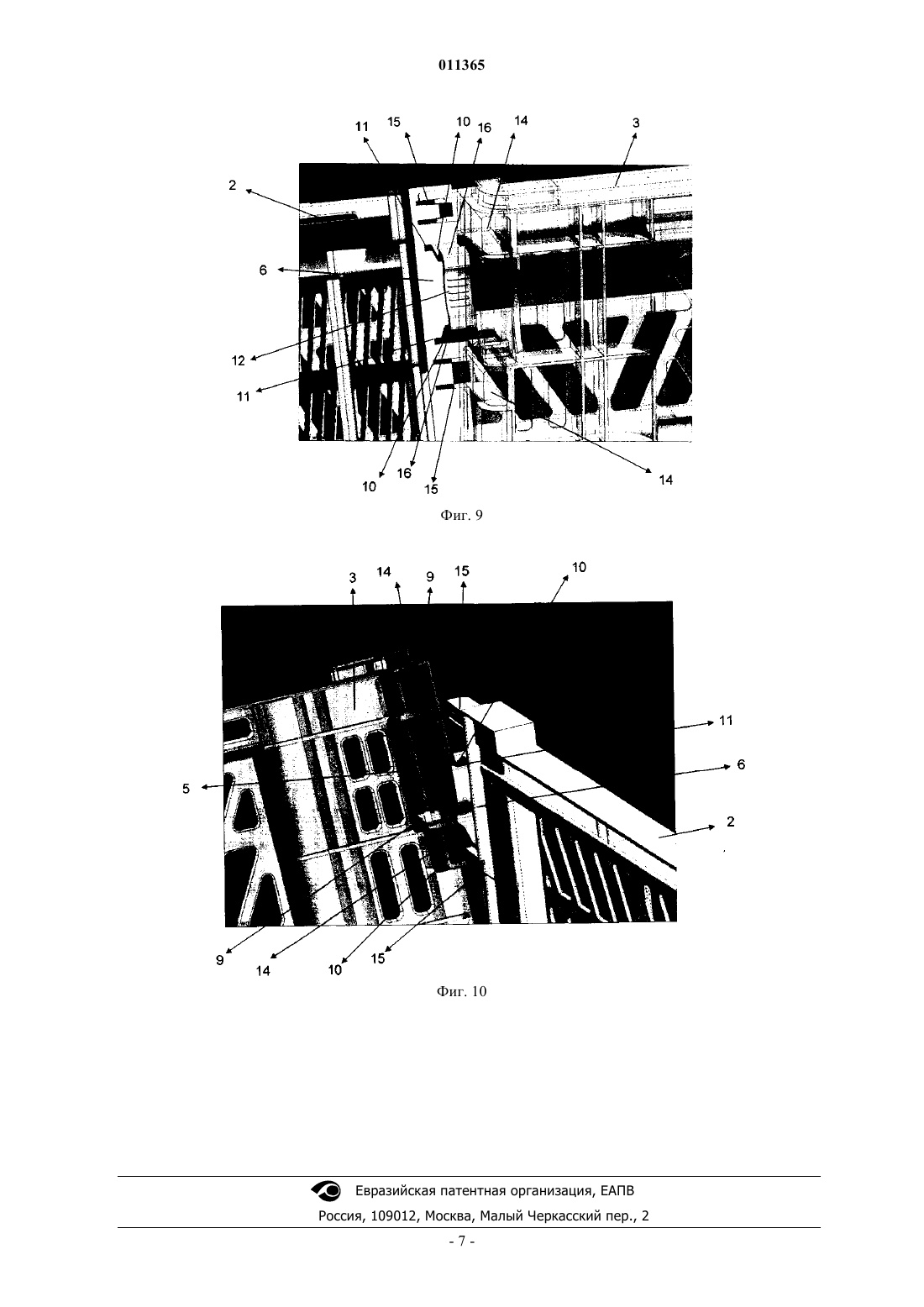

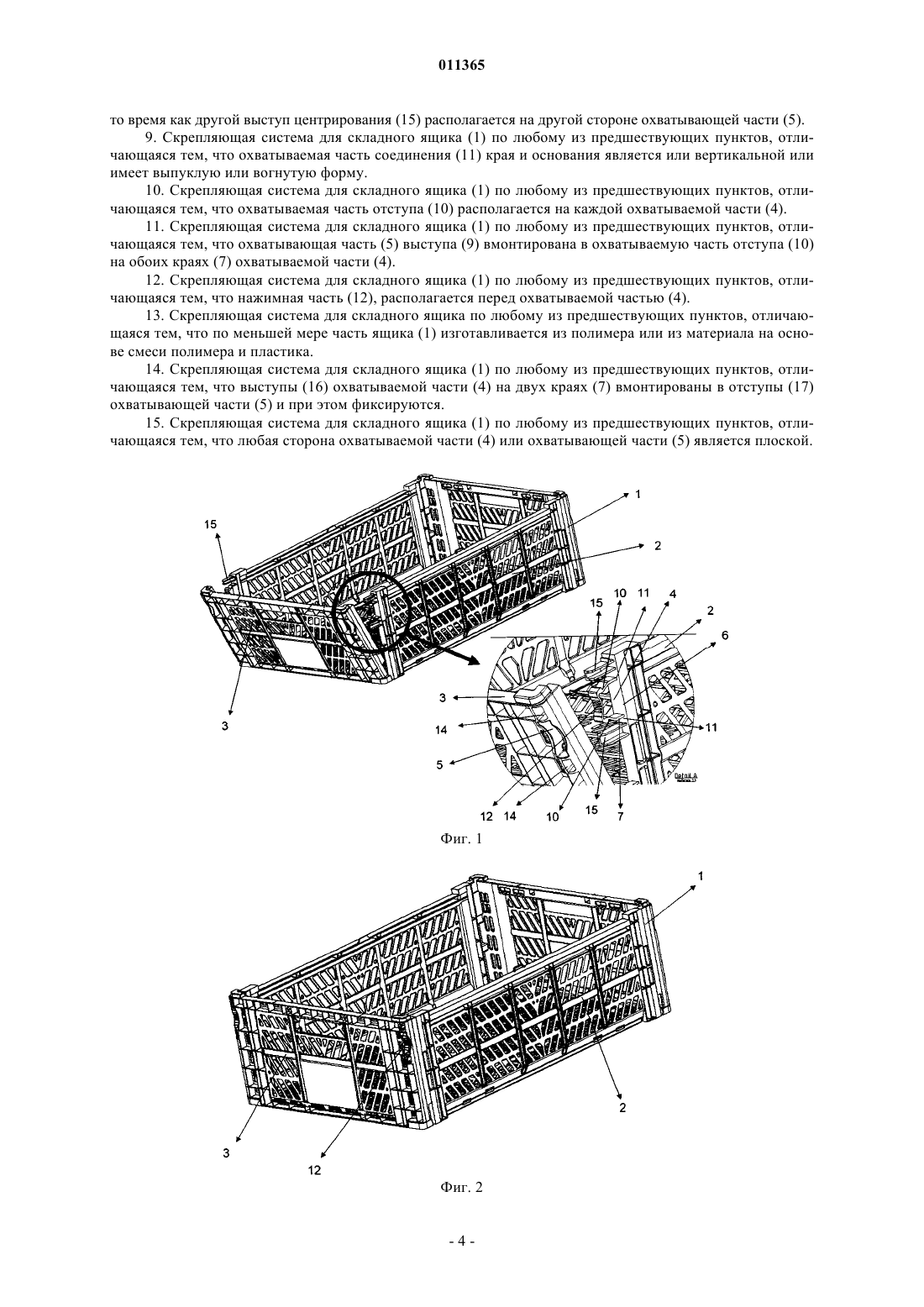

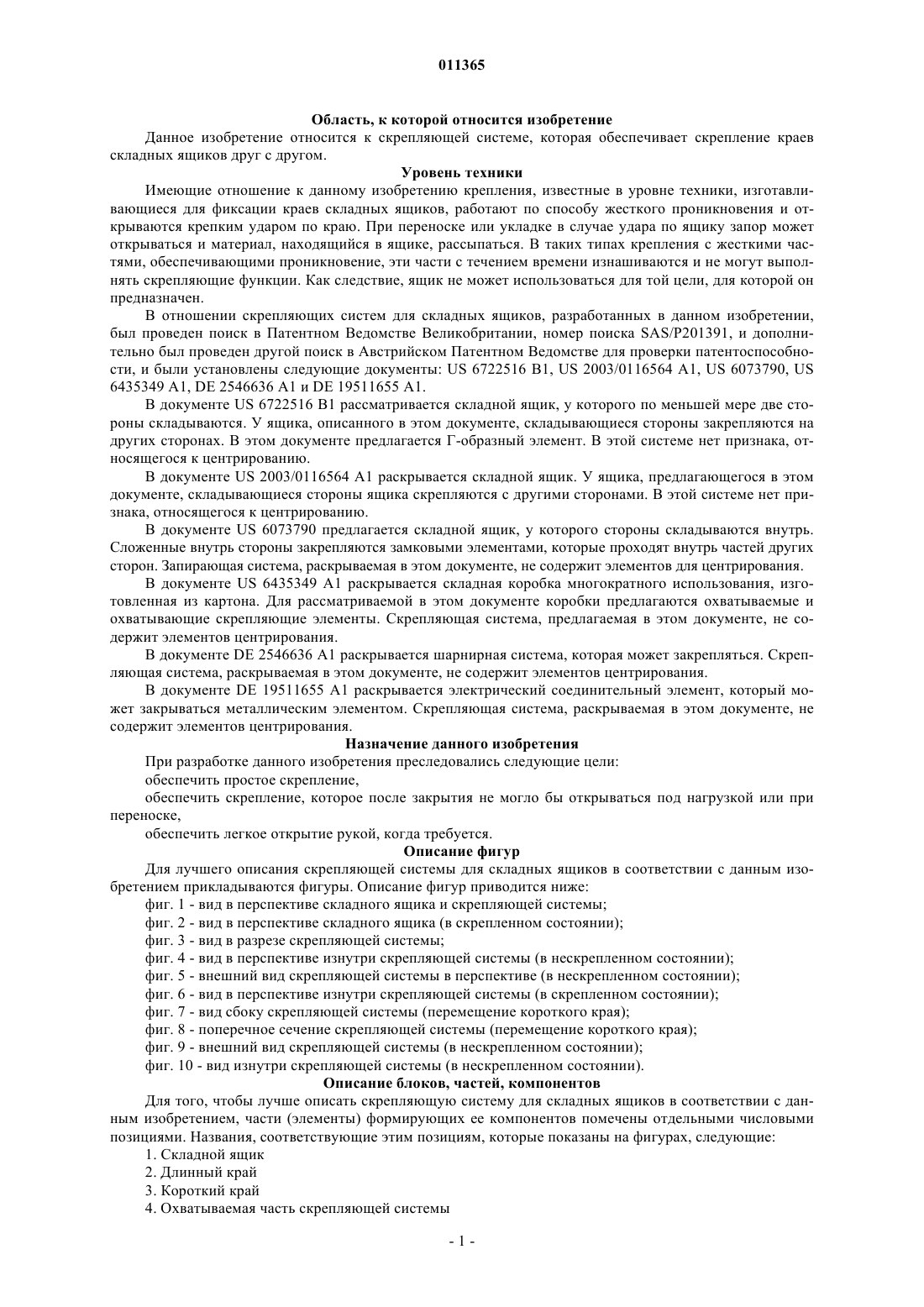

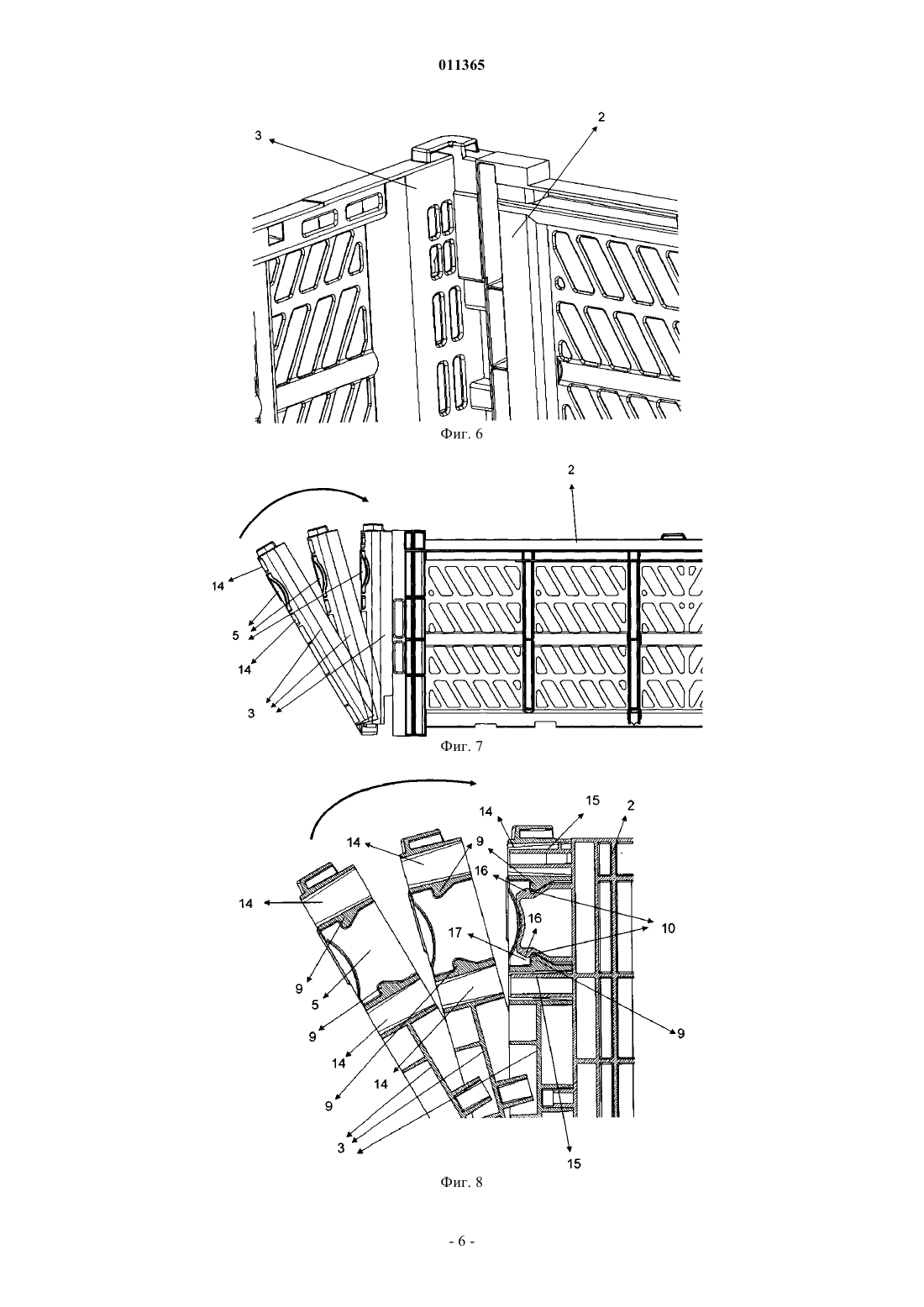

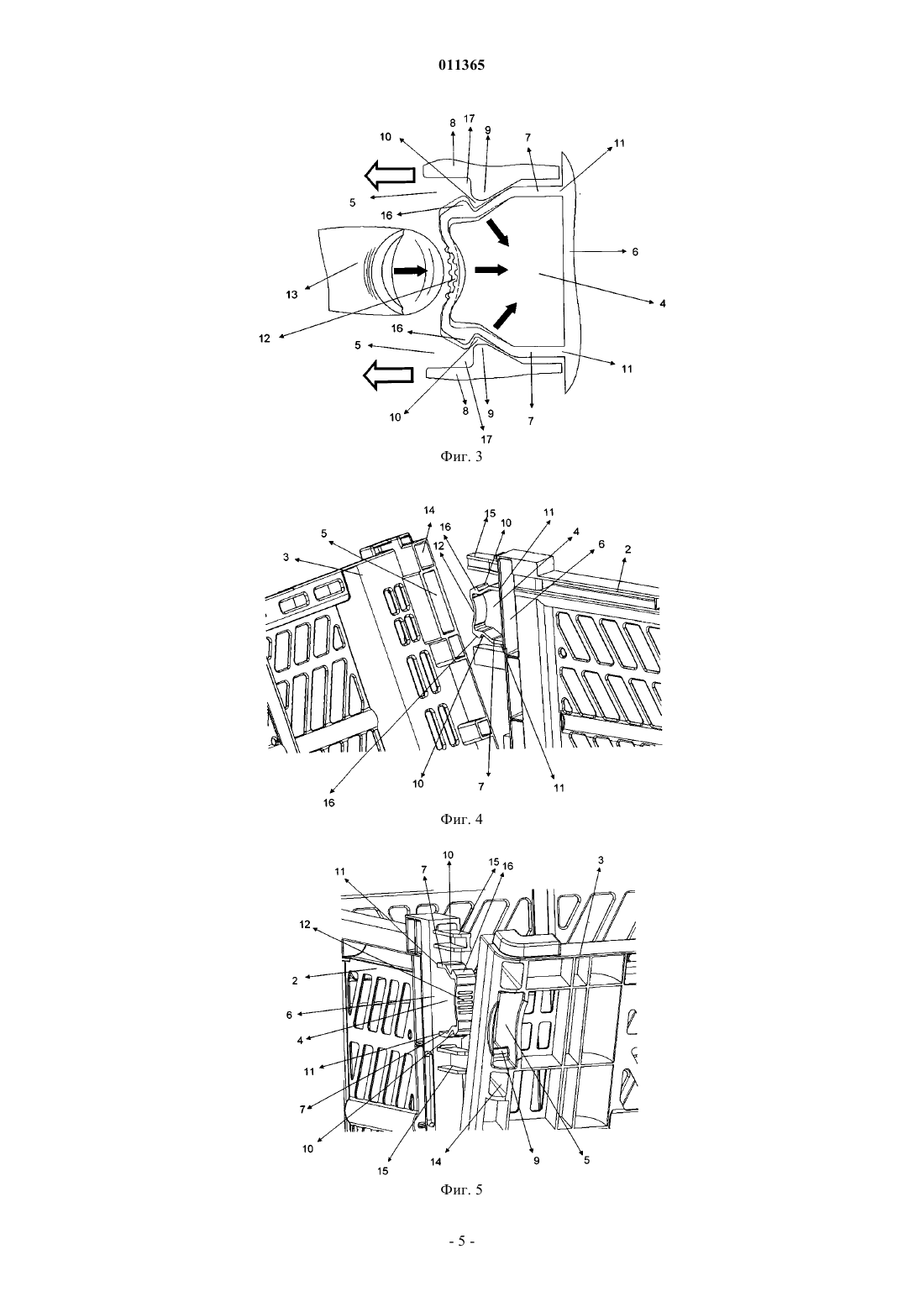

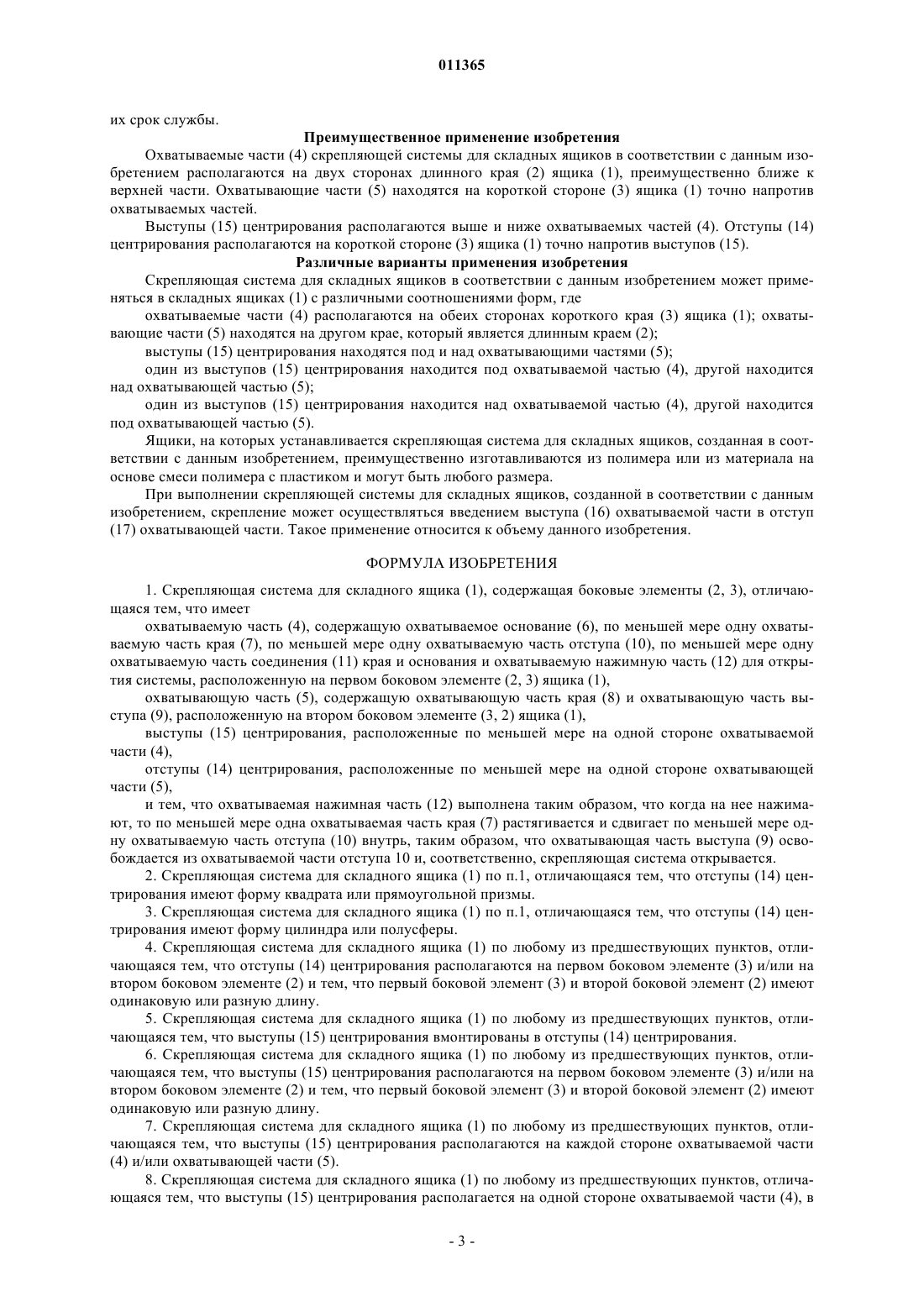

011365 Область, к которой относится изобретение Данное изобретение относится к скрепляющей системе, которая обеспечивает скрепление краев складных ящиков друг с другом. Уровень техники Имеющие отношение к данному изобретению крепления, известные в уровне техники, изготавливающиеся для фиксации краев складных ящиков, работают по способу жесткого проникновения и открываются крепким ударом по краю. При переноске или укладке в случае удара по ящику запор может открываться и материал, находящийся в ящике, рассыпаться. В таких типах крепления с жесткими частями, обеспечивающими проникновение, эти части с течением времени изнашиваются и не могут выполнять скрепляющие функции. Как следствие, ящик не может использоваться для той цели, для которой он предназначен. В отношении скрепляющих систем для складных ящиков, разработанных в данном изобретении,был проведен поиск в Патентном Ведомстве Великобритании, номер поиска SAS/P201391, и дополнительно был проведен другой поиск в Австрийском Патентном Ведомстве для проверки патентоспособности, и были установлены следующие документы: US 6722516 В 1, US 2003/0116564 А 1, US 6073790, US 6435349 А 1, DE 2546636 А 1 и DE 19511655 A1. В документе US 6722516 В 1 рассматривается складной ящик, у которого по меньшей мере две стороны складываются. У ящика, описанного в этом документе, складывающиеся стороны закрепляются на других сторонах. В этом документе предлагается Г-образный элемент. В этой системе нет признака, относящегося к центрированию. В документе US 2003/0116564 А 1 раскрывается складной ящик. У ящика, предлагающегося в этом документе, складывающиеся стороны ящика скрепляются с другими сторонами. В этой системе нет признака, относящегося к центрированию. В документе US 6073790 предлагается складной ящик, у которого стороны складываются внутрь. Сложенные внутрь стороны закрепляются замковыми элементами, которые проходят внутрь частей других сторон. Запирающая система, раскрываемая в этом документе, не содержит элементов для центрирования. В документе US 6435349 А 1 раскрывается складная коробка многократного использования, изготовленная из картона. Для рассматриваемой в этом документе коробки предлагаются охватываемые и охватывающие скрепляющие элементы. Скрепляющая система, предлагаемая в этом документе, не содержит элементов центрирования. В документе DE 2546636 А 1 раскрывается шарнирная система, которая может закрепляться. Скрепляющая система, раскрываемая в этом документе, не содержит элементов центрирования. В документе DE 19511655 А 1 раскрывается электрический соединительный элемент, который может закрываться металлическим элементом. Скрепляющая система, раскрываемая в этом документе, не содержит элементов центрирования. Назначение данного изобретения При разработке данного изобретения преследовались следующие цели: обеспечить простое скрепление,обеспечить скрепление, которое после закрытия не могло бы открываться под нагрузкой или при переноске,обеспечить легкое открытие рукой, когда требуется. Описание фигур Для лучшего описания скрепляющей системы для складных ящиков в соответствии с данным изобретением прикладываются фигуры. Описание фигур приводится ниже: фиг. 1 - вид в перспективе складного ящика и скрепляющей системы; фиг. 2 - вид в перспективе складного ящика (в скрепленном состоянии); фиг. 3 - вид в разрезе скрепляющей системы; фиг. 4 - вид в перспективе изнутри скрепляющей системы (в нескрепленном состоянии); фиг. 5 - внешний вид скрепляющей системы в перспективе (в нескрепленном состоянии); фиг. 6 - вид в перспективе изнутри скрепляющей системы (в скрепленном состоянии); фиг. 7 - вид сбоку скрепляющей системы (перемещение короткого края); фиг. 8 - поперечное сечение скрепляющей системы (перемещение короткого края); фиг. 9 - внешний вид скрепляющей системы (в нескрепленном состоянии); фиг. 10 - вид изнутри скрепляющей системы (в нескрепленном состоянии). Описание блоков, частей, компонентов Для того, чтобы лучше описать скрепляющую систему для складных ящиков в соответствии с данным изобретением, части (элементы) формирующих ее компонентов помечены отдельными числовыми позициями. Названия, соответствующие этим позициям, которые показаны на фигурах, следующие: 1. Складной ящик 2. Длинный край 3. Короткий край 4. Охватываемая часть скрепляющей системы-1 011365 5. Охватывающая часть скрепляющей системы 6. Основание охватываемой части 7. Край охватываемой части 8. Край охватывающей части 9. Выступ охватывающей части 10. Пространство (отступ) охватываемой части 11. Соединение края и основания охватываемой части 12. Точка нажатия для открытия скрепления 13. Палец 14. Отступ (отверстие, пространство) центрирования 15. Выступ центрирования 16. Выступ охватываемой части 17. Отступ охватывающей части Описание изобретения Главные компоненты (элементы) скрепляющей системы для складных ящиков в соответствии с данным изобретением включают охватываемые части преимущественно около двух сторон (2 или 3) одного из складываемых краев (4),охватывающие части на другом крае (5) напротив охватываемых частей (4),выступы (15) центрирования, располагающиеся на одном из складывающихся краев (2 или 3), преимущественно на обеих сторонах охватываемых частей,отступы центрирования (14), располагающиеся на другом крае, противоположном выступам центрирования. Отступы (14) центрирования могут быть в форме квадрата, прямоугольной призмы, цилиндра или полусферы. Отступы (14) центрирования могут располагаться либо на коротком крае (3), либо на длинном крае (2). Выступы (15) центрирования могут быть в форме квадрата, прямоугольной призмы, цилиндра или полусферы для того, чтобы соответствовать отступам (14) центрирования. Выступы (15) центрирования могут располагаться либо на длинном крае (3), либо на коротком крае (2). Выступы (15) центрирования могут располагаться на обеих сторонах охватываемых частей (4) или охватывающих частей (5). Один из выступов (15) центрирования может располагаться на одной стороне охватываемой части(4), а другой выступ может располагаться на другой стороне охватывающей части (5). Отступы (14) центрирования располагаются напротив выступов (15) центрирования. Главная функция отступов (14) и выступов (15) центрирования состоит в направлении охватываемых (4) и охватывающих частей (5) навстречу друг другу во время скрепления или открывания. Таким образом, облегчается процесс складывания и раскладывания ящика. Другая функция отступов (14) и выступов (15) центрирования заключается в принятии нагрузки и предотвращении нагрузки на скрепление, когда края нагружены при переносе или складировании. Охватываемая часть (4) системы скрепления складных ящиков в соответствии с данным изобретением состоит из основания (6),края (7),пространства (отступа) (10),соединения (11) края и стороны и нажимной части для открытия системы. Основание (6) и край (7) охватываемой части (4) комбинируются с помощью соединений 11 края и стороны. На обоих краях (7) охватываемой части (4) имеется пространство (отступ) (10), обеспечивающее скрепление после входа в него выступа (9) охватывающей части (5). Впереди охватываемой части (4) (обращенной к охватывающей части) имеется нажимная часть (12) для открытия скрепления. После нажатия пальцем на нажимную часть (12) боковые края (7) охватываемой части (4) вытягиваются и смещаются внутрь пространства (отступа) (10). При этом край (9) охватывающей части (5) освобождается из пространства (10) и, соответственно, скрепление открывается. Охватывающая часть (5) системы скрепления складных ящиков в соответствии с данным изобретением включает край (8) охватывающей части и выступ (9) охватывающей части. Край (8) и выступ (9) охватывающей части (5) обеспечивают скрепление при входе в пространство(10) края (7) охватываемой части (4). Выступы (15) и отступы (14) центрирования, которые помогают скреплению, обеспечивают простоту соединения, предотвращают растяжение краев ящика при нагрузке во время транспортировки или складирования, принимая нагрузку и таким образом предотвращая самопроизвольное раскрытие скрепления. Эти отступы (14) и выступы (15) предохраняют скрепляющие элементы от износа и продлевают-2 011365 их срок службы. Преимущественное применение изобретения Охватываемые части (4) скрепляющей системы для складных ящиков в соответствии с данным изобретением располагаются на двух сторонах длинного края (2) ящика (1), преимущественно ближе к верхней части. Охватывающие части (5) находятся на короткой стороне (3) ящика (1) точно напротив охватываемых частей. Выступы (15) центрирования располагаются выше и ниже охватываемых частей (4). Отступы (14) центрирования располагаются на короткой стороне (3) ящика (1) точно напротив выступов (15). Различные варианты применения изобретения Скрепляющая система для складных ящиков в соответствии с данным изобретением может применяться в складных ящиках (1) с различными соотношениями форм, где охватываемые части (4) располагаются на обеих сторонах короткого края (3) ящика (1); охватывающие части (5) находятся на другом крае, который является длинным краем (2); выступы (15) центрирования находятся под и над охватывающими частями (5); один из выступов (15) центрирования находится под охватываемой частью (4), другой находится над охватывающей частью (5); один из выступов (15) центрирования находится над охватываемой частью (4), другой находится под охватывающей частью (5). Ящики, на которых устанавливается скрепляющая система для складных ящиков, созданная в соответствии с данным изобретением, преимущественно изготавливаются из полимера или из материала на основе смеси полимера с пластиком и могут быть любого размера. При выполнении скрепляющей системы для складных ящиков, созданной в соответствии с данным изобретением, скрепление может осуществляться введением выступа (16) охватываемой части в отступ(17) охватывающей части. Такое применение относится к объему данного изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скрепляющая система для складного ящика (1), содержащая боковые элементы (2, 3), отличающаяся тем, что имеет охватываемую часть (4), содержащую охватываемое основание (6), по меньшей мере одну охватываемую часть края (7), по меньшей мере одну охватываемую часть отступа (10), по меньшей мере одну охватываемую часть соединения (11) края и основания и охватываемую нажимную часть (12) для открытия системы, расположенную на первом боковом элементе (2, 3) ящика (1),охватывающую часть (5), содержащую охватывающую часть края (8) и охватывающую часть выступа (9), расположенную на втором боковом элементе (3, 2) ящика (1),выступы (15) центрирования, расположенные по меньшей мере на одной стороне охватываемой части (4),отступы (14) центрирования, расположенные по меньшей мере на одной стороне охватывающей части (5),и тем, что охватываемая нажимная часть (12) выполнена таким образом, что когда на нее нажимают, то по меньшей мере одна охватываемая часть края (7) растягивается и сдвигает по меньшей мере одну охватываемую часть отступа (10) внутрь, таким образом, что охватывающая часть выступа (9) освобождается из охватываемой части отступа 10 и, соответственно, скрепляющая система открывается. 2. Скрепляющая система для складного ящика (1) по п.1, отличающаяся тем, что отступы (14) центрирования имеют форму квадрата или прямоугольной призмы. 3. Скрепляющая система для складного ящика (1) по п.1, отличающаяся тем, что отступы (14) центрирования имеют форму цилиндра или полусферы. 4. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что отступы (14) центрирования располагаются на первом боковом элементе (3) и/или на втором боковом элементе (2) и тем, что первый боковой элемент (3) и второй боковой элемент (2) имеют одинаковую или разную длину. 5. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что выступы (15) центрирования вмонтированы в отступы (14) центрирования. 6. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что выступы (15) центрирования располагаются на первом боковом элементе (3) и/или на втором боковом элементе (2) и тем, что первый боковой элемент (3) и второй боковой элемент (2) имеют одинаковую или разную длину. 7. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что выступы (15) центрирования располагаются на каждой стороне охватываемой части(4) и/или охватывающей части (5). 8. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что выступы (15) центрирования располагается на одной стороне охватываемой части (4), в-3 011365 то время как другой выступ центрирования (15) располагается на другой стороне охватывающей части (5). 9. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что охватываемая часть соединения (11) края и основания является или вертикальной или имеет выпуклую или вогнутую форму. 10. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что охватываемая часть отступа (10) располагается на каждой охватываемой части (4). 11. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что охватывающая часть (5) выступа (9) вмонтирована в охватываемую часть отступа (10) на обоих краях (7) охватываемой части (4). 12. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что нажимная часть (12), располагается перед охватываемой частью (4). 13. Скрепляющая система для складного ящика по любому из предшествующих пунктов, отличающаяся тем, что по меньшей мере часть ящика (1) изготавливается из полимера или из материала на основе смеси полимера и пластика. 14. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что выступы (16) охватываемой части (4) на двух краях (7) вмонтированы в отступы (17) охватывающей части (5) и при этом фиксируются. 15. Скрепляющая система для складного ящика (1) по любому из предшествующих пунктов, отличающаяся тем, что любая сторона охватываемой части (4) или охватывающей части (5) является плоской.
