Зубная щетка и способы ее изготовления и использования

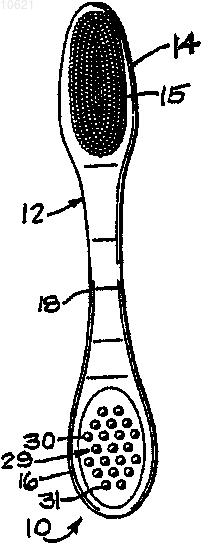

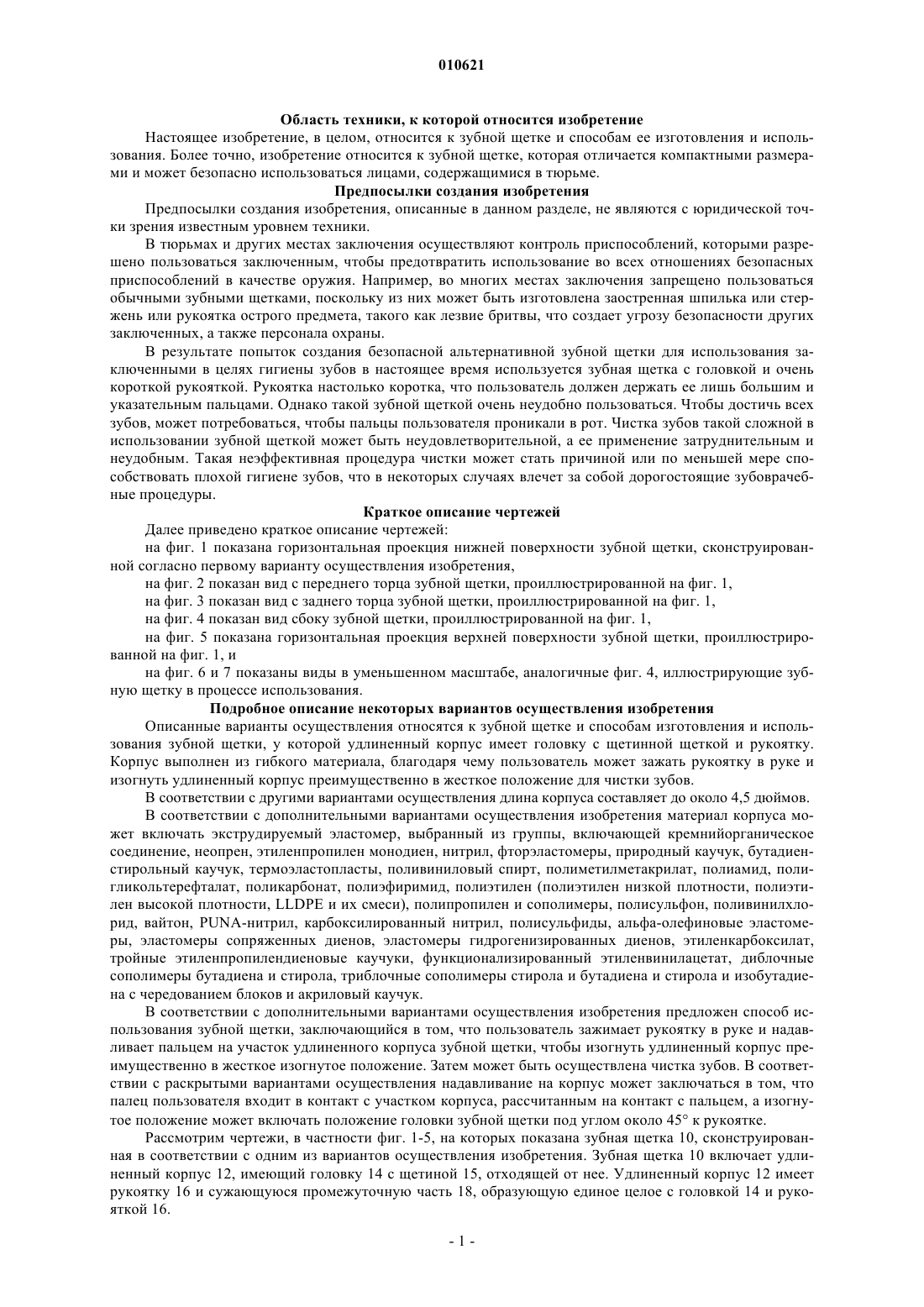

010621 Область техники, к которой относится изобретение Настоящее изобретение, в целом, относится к зубной щетке и способам ее изготовления и использования. Более точно, изобретение относится к зубной щетке, которая отличается компактными размерами и может безопасно использоваться лицами, содержащимися в тюрьме. Предпосылки создания изобретения Предпосылки создания изобретения, описанные в данном разделе, не являются с юридической точки зрения известным уровнем техники. В тюрьмах и других местах заключения осуществляют контроль приспособлений, которыми разрешено пользоваться заключенным, чтобы предотвратить использование во всех отношениях безопасных приспособлений в качестве оружия. Например, во многих местах заключения запрещено пользоваться обычными зубными щетками, поскольку из них может быть изготовлена заостренная шпилька или стержень или рукоятка острого предмета, такого как лезвие бритвы, что создает угрозу безопасности других заключенных, а также персонала охраны. В результате попыток создания безопасной альтернативной зубной щетки для использования заключенными в целях гигиены зубов в настоящее время используется зубная щетка с головкой и очень короткой рукояткой. Рукоятка настолько коротка, что пользователь должен держать ее лишь большим и указательным пальцами. Однако такой зубной щеткой очень неудобно пользоваться. Чтобы достичь всех зубов, может потребоваться, чтобы пальцы пользователя проникали в рот. Чистка зубов такой сложной в использовании зубной щеткой может быть неудовлетворительной, а ее применение затруднительным и неудобным. Такая неэффективная процедура чистки может стать причиной или по меньшей мере способствовать плохой гигиене зубов, что в некоторых случаях влечет за собой дорогостоящие зубоврачебные процедуры. Краткое описание чертежей Далее приведено краткое описание чертежей: на фиг. 1 показана горизонтальная проекция нижней поверхности зубной щетки, сконструированной согласно первому варианту осуществления изобретения,на фиг. 2 показан вид с переднего торца зубной щетки, проиллюстрированной на фиг. 1,на фиг. 3 показан вид с заднего торца зубной щетки, проиллюстрированной на фиг. 1,на фиг. 4 показан вид сбоку зубной щетки, проиллюстрированной на фиг. 1,на фиг. 5 показана горизонтальная проекция верхней поверхности зубной щетки, проиллюстрированной на фиг. 1, и на фиг. 6 и 7 показаны виды в уменьшенном масштабе, аналогичные фиг. 4, иллюстрирующие зубную щетку в процессе использования. Подробное описание некоторых вариантов осуществления изобретения Описанные варианты осуществления относятся к зубной щетке и способам изготовления и использования зубной щетки, у которой удлиненный корпус имеет головку с щетинной щеткой и рукоятку. Корпус выполнен из гибкого материала, благодаря чему пользователь может зажать рукоятку в руке и изогнуть удлиненный корпус преимущественно в жесткое положение для чистки зубов. В соответствии с другими вариантами осуществления длина корпуса составляет до около 4,5 дюймов. В соответствии с дополнительными вариантами осуществления изобретения материал корпуса может включать экструдируемый эластомер, выбранный из группы, включающей кремнийорганическое соединение, неопрен, этиленпропилен монодиен, нитрил, фторэластомеры, природный каучук, бутадиенстирольный каучук, термоэластопласты, поливиниловый спирт, полиметилметакрилат, полиамид, полигликольтерефталат, поликарбонат, полиэфиримид, полиэтилен (полиэтилен низкой плотности, полиэтилен высокой плотности, LLDPE и их смеси), полипропилен и сополимеры, полисульфон, поливинилхлорид, вайтон, PUNA-нитрил, карбоксилированный нитрил, полисульфиды, альфа-олефиновые эластомеры, эластомеры сопряженных диенов, эластомеры гидрогенизированных диенов, этиленкарбоксилат,тройные этиленпропилендиеновые каучуки, функционализированный этиленвинилацетат, диблочные сополимеры бутадиена и стирола, триблочные сополимеры стирола и бутадиена и стирола и изобутадиена с чередованием блоков и акриловый каучук. В соответствии с дополнительными вариантами осуществления изобретения предложен способ использования зубной щетки, заключающийся в том, что пользователь зажимает рукоятку в руке и надавливает пальцем на участок удлиненного корпуса зубной щетки, чтобы изогнуть удлиненный корпус преимущественно в жесткое изогнутое положение. Затем может быть осуществлена чистка зубов. В соответствии с раскрытыми вариантами осуществления надавливание на корпус может заключаться в том, что палец пользователя входит в контакт с участком корпуса, рассчитанным на контакт с пальцем, а изогнутое положение может включать положение головки зубной щетки под углом около 45 к рукоятке. Рассмотрим чертежи, в частности фиг. 1-5, на которых показана зубная щетка 10, сконструированная в соответствии с одним из вариантов осуществления изобретения. Зубная щетка 10 включает удлиненный корпус 12, имеющий головку 14 с щетиной 15, отходящей от нее. Удлиненный корпус 12 имеет рукоятку 16 и сужающуюся промежуточную часть 18, образующую единое целое с головкой 14 и рукояткой 16.-1 010621 Верхняя поверхность промежуточной части 18 включает шероховатую поверхность 20 для контакта с пальцем пользователя с целью облегчить ее сгибание преимущественно в жесткое положение для чистки зубов. Поверхность 20 для контакта с пальцем включает гофрированную поверхность 21, образованную выступами или рифлениями, такими как рифления 23 или 25, облегчающими захват корпуса 12 пальцем пользователя. Несмотря на то, что показано и описано, что с поверхностью 20 может контактировать большой палец пользователя, предусмотрено, что для надавливания на поверхность 20 вместо большого пальца также может предпочтительно использоваться другой палец, такой как указательный палец. Как лучше показано на фиг. 4, корпус 12 имеет незначительно изогнутую боковую кромку или сторону 27 между головкой 14 и рукояткой 16 для облегчения изгиба корпуса 12 рукой пользователя. Шероховатая поверхность 29 на нижней стороне рукоятки 16 включает множество выступов или рифлений,таких как рифления 30 и 31. Аналогичным образом, шероховатая поверхность 32 на верхней стороне рукоятки 16 включает выступы или рифления, такие как рифления 34 и 36. Таким образом, шероховатые поверхности рукоятки 16 способствуют захвату рукоятки влажной рукой, облегчая захват зубной щетки 10 в процессе использования. В одном из вариантов осуществления изобретения, проиллюстрированном на фиг. 6 и 7, показано сочетание, в котором расположены большой и указательный пальцы, или каким образом может держать зубную щетку 10 пользователь, чтобы осуществить чистку зубов. Для установки верхней половины головки 14 зубной щетки 10 в заданное положение корпус 12 сгибают, в результате чего головка 14 занимает положение под углом около 45 к рукоятке, способствуя чистке зубов. В процессе использования зубной щетки 10 может потребоваться сочетание указательного и большого пальцев одной руки. Головка 14 и остальная часть, такая как промежуточная часть 18, могут быть выполнены гибкими или иным способом деформируемыми или разрушаемыми и т.п., что предотвращает или ограничивает возможность применения или переделки зубной щетки 10 в заточку/колющее оружие в требующих безопасности условиях, таких как тюрьмы, а также способствует меньшему истиранию или повреждению зубов и десен в процессе чистки. Палец, такой как большой, указательный или другой палец, может действовать как направляющее средство, перемещающее головку 14 в положение под углом около 45 к рукоятке 16, придающее устойчивость головке 14, помогающее направлять головку 14 в ротовую полость и вводить в контакт с зубами и придающее устойчивость гибкой промежуточной части 18 и головке 14 в процессе использования щетины 15 для чистки зубов. За счет того, что палец, такой как большой, указательный или другой палец, помещается на рифлениях или вблизи рифлений шероховатой поверхности 20, уменьшается проскальзывание, если корпус 12 становится влажным. Число рифлений, таких как рифления 23 и 25, может быть увеличено или уменьшено, а их распределение или размер шероховатой поверхности могут быть увеличены по площади или в длину. В целях безопасности (т.е. для использования в тюрьмах) длина корпуса 12 зубной щетки 10 должна составлять примерно до 4,5 дюймов. Более предпочтительно длина корпуса 12 составляет от около 3,0 до около 4,5 дюймов. Еще более предпочтительно длина корпуса 12 составляет от около 3,5 до около 4,5 дюймов. Наиболее предпочтительная длина корпуса составляет около 4,5 дюймов. Головка 14 может быть незначительно шире, чем головка 14, показанная на фиг. 1. Кроме того,промежуточная часть 18 может различаться по длине и быть шире, чем часть 18, показанная на фиг. 1. Твердость материала корпуса 12 также может различаться в зависимости от степени желаемой безопасности и выбора материала. Более твердый материал может потребовать от пользователя более сильного нажатия пальцем. Предпочтительной твердостью является твердость по дюрометру в пределах от около 75 до около 95. Следует понимать, что зубная щетка 10 может использоваться в разнообразных целях. Она может служить для чистки зубов у животных, таких как домашние животные. Благодаря своим компактным размерам зубная щетка 10 может использоваться в дорожных наборах. В случае применения в таких целях может использоваться более твердый материал, что делает менее надежным нажатие пальцем на шероховатую поверхность 20 для направления головки 14, при этом длина щетины 15 может различаться. Например, для более крупных животных может использоваться более длинная рукоятка 16 и менее гибкий материал. Чем более гибкие материалы используются, тем меньше угроза безопасности (в условиях тюрьмы). Твердость материала напрямую влияет на гибкость. За счет выбора твердости применяемого материала или применения различных материалов может быть создана зубная щетка 10, отвечающая диапазону требований безопасности, начиная с тюрем строгого режима (наивысшие требования) и заканчивая тюрьмами с режимом минимальной строгости. Может использоваться щетина обычного типа или качества, используемая в обычных зубных щетках, которая может мягкой, средней или жесткой. Могут применяться щетинные щетки овальной формы,но также могут применяться щетинные щетки другой формы, например прямоугольной.-2 010621 При использовании зубной щетки 10 в исправительных учреждениях можно снизить риск для заключенных и сотрудников таких учреждений со стороны заключенного, пользующегося зубной щеткой 10, или вероятность ее переделки в колющее оружие. Заключенные способны изготовить такое оружие из обычной зубной щетки из жесткой пластмассы, сделав прорезь в головке или на конце рукоятки для лезвия бритвы и расплавив материал вокруг лезвия бритвы (или стекла, или подобного острого предмета), чтобы закрепить его. После застывания расплавленного участка такое приспособление становится опасным оружием, которое может быть использовано, как это описано выше. В описанном варианте осуществления изобретения существенно уменьшается или устраняется возможность изготовления такого приспособления, поскольку используемый материал не обладает достаточной прочностью и жесткостью обычной негибкой зубной щетки. Зубная щетка 10 может быть частично или полностью изготовлена из прозрачного материала. В условиях исправительных учреждений желательно, чтобы изделия были изготовлены из бесцветного материала, уменьшающего возможность утаивания запрещенных предметов. При продаже на розничном рынке или в зоомагазинах могут использоваться сплошные цветные материалы. Многие обычные зубные щетки имеют длинные рукоятки, которым обычно придается эргономичная форма, но, как правило, они имеют такую общую конструкцию, чтобы пользователь мог держать рукоятку всей рукой и обеспечивать, чтобы все жесткое устройство оказывало усилие и давление на зубы и десны. Это может вызывать болевые ощущения и приводить к чрезмерному износу и истиранию зубов и десен. В описанном варианте осуществления изобретения исключены или значительно ослаблены данные отрицательные свойства. Пользователь гибкой зубной щетки 10 может оказывать значительно меньшее усилие и давление на зубы и десны путем несильного нажатия пальцем, таким как большой или указательный палец, чтобы направить головку 14. При такой конструкции исключается использование всей руки для манипуляции обычной длинной жесткой рукояткой, рассчитанной на использование всей руки и требующей эргономичного дизайна для компенсации неудобства захвата рукоятки всей рукой и изгибания запястья. Обычная зубная щетка с длинной рукояткой требует изгибания или манипуляции рукой и запястьем. В то же время, чтобы поместить гибкую головку 14 зубной щетки 10 в положение для чистки зубов, используется больше манипуляций пальцами и меньше запястьем. Удлиненный корпус 12 может иметь дополнительные рифления, расположенные дальше вверх по внутренней стороне рукоятки на протяжении около дюйма от области большого пальца, чтобы предотвратить возможное проскальзывание, если большой палец пользователя окажется вне заданной области. За счет использования различных материалов для создания рукоятки также несколько ослабляется проскальзывание, когда зубная щетка является влажной. В обычных зубных щетках используются одинаковые материалы, такие как резиновые на ощупь материалы. Для обозначения изделия на нижней стороне зубной щетки 10, а также на верхней части головки 14 оставлены участки для шаблона или пресс-формы для отливки фирменного знака (не показан). Несмотря на то, что зубная щетка 10 предпочтительно рассчитана на использование в тюремных условиях, на рынке товаров для домашних животных мог бы использоваться корпус 12 большего размера,чтобы увеличить длину рукоятки. Возможным применением также мог бы стать розничный рынок и рынок дорожных наборов (с учетом пространственных ограничений для дорожных наборов необходимы изделия уменьшенных размеров, т.е. зубная щетка с короткой рукояткой или устройство с выдвижной рукояткой). Головка 14 может быть выполнена раздельной или впрессованной в ось в процессе изготовления. Щетина (число гнезд и пучков или нитей на гнездо) должна быть аналогична щетине обычной зубной щетки. Головка может различаться по размеру и быть подобрана по размеру рта среднего пользователя. Щетина 15 также может иметь различные углы наклона. Щетина 15 может быть вставлена после частичного или полного охлаждения материала корпуса 12. Для прикрепления щетины могут использоваться различные способы. Следует отметить, что лишь часть корпуса 12 может быть гибкой или деформируемой иным способом. Корпус 12 может быть изготовлен из материалов различной твердости, за счет чего меняется его гибкость и, тем самым, пластичность головки 14 и ограничивается ее изгиб относительно рукоятки 16. В изложенное выше описание некоторых вариантов осуществления изобретения могут быть внесены различные очевидные для специалистов в данной области техники усовершенствования и изменения,не выходящие за объем и сущность настоящего изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Зубная щетка, включающая удлиненный корпус, который имеет головку с щетинной щеткой и рукоятку,корпус, выполненный из гибкого материала, и корпус, имеющий длину до около 4,5 дюймов,при этом гибкость материала требует внешнего усилия для того, чтобы корпус был достаточно жесткий для облегчения использования зубной щетки по назначению.-3 010621 2. Зубная щетка по п.1, отличающаяся тем, что материал является прочным и имеет твердость по дюрометру в пределах от около 75 до около 95 по шкале Шор А. 3. Зубная щетка по п.2, отличающаяся тем, что материалом является экструдируемый эластомер. 4. Зубная щетка по п.3, отличающаяся тем, что материал выбирают из группы, включающей полиуретан, неопрен, этиленпропилен монодиен, нитрил, фторэластомеры, природный каучук, бутадиенстирольный каучук, термоэластопласты, поливиниловый спирт, полиметилметакрилат, полиамид, полигликольтерефталат, поликарбонат, полиэфиримид, полиэтилен (полиэтилен низкой плотности, полиэтилен высокой плотности, LLDPE и их смеси), полипропилен и сополимеры, полисульфон, поливинилхлорид,вайтон, PUNA-нитрил, карбоксилированный нитрил, полисульфиды, альфа-олефиновые эластомеры,эластомеры сопряженных диенов, эластомеры гидрогенизированных диенов, этиленкарбоксилат, тройные этиленпропилендиеновые каучуки, функционализированный этиленвинилацетат, диблочные сополимеры бутадиена и стирола, триблочные сополимеры стирола и бутадиена и стирола и изобутадиена с чередованием блоков и акриловый каучук. 5. Зубная щетка по п.1, отличающаяся тем, что длина корпуса составляет от около 3,0 до около 4,5 дюймов. 6. Зубная щетка по п.5, отличающаяся тем, что длина корпуса составляет от около 3,5 до около 4,5 дюймов. 7. Зубная щетка по п.1, отличающаяся тем, что ширина рукоятки превышает ширину головки и между ними расположена суженная промежуточная часть. 8. Зубная щетка по п.7, отличающаяся тем, что дополнительно включает поверхность для контакта с пальцем на верхнем участке промежуточной части. 9. Зубная щетка по п.8, отличающаяся тем, что дополнительно включает шероховатые поверхности на верхнем и нижнем участках рукоятки. 10. Зубная щетка по п.9, отличающаяся тем, что каждая из шероховатых поверхностей включает множество выступов. 11. Зубная щетка по п.1, отличающаяся тем, что корпус имеет изогнутую кромку, расположенную между головкой и рукояткой. 12. Зубная щетка по п.4, отличающаяся тем, что длина корпуса составляет от около 3,0 до около 4,5 дюймов. 13. Зубная щетка по п.12, отличающаяся тем, что длина корпуса составляет около 3,5 дюймов. 14. Зубная щетка по п.13, отличающаяся тем, что ширина рукоятки превышает ширину головки и между ними расположена суженная промежуточная часть. 15. Зубная щетка по п.14, отличающаяся тем, что дополнительно включает поверхность для контакта с пальцем на верхнем участке промежуточной части. 16. Зубная щетка по п.15, отличающаяся тем, что дополнительно включает шероховатые поверхности на верхнем и нижнем участках рукоятки. 17. Зубная щетка по п.9, отличающаяся тем, что каждая из шероховатых поверхностей включает множество выступов. 18. Зубная щетка, включающая удлиненный корпус, который имеет головку с щетинной щеткой и рукоятку, и при этом корпус выполнен из гибкого материала, выбранного из группы, включающей кремнийорганическое соединение, неопрен, этиленпропилен монодиен, нитрил, фторэластомеры, природный каучук, бутадиенстирольный каучук, термоэластопласты, поливиниловый спирт, полиметилметакрилат, полиамид, полигликольтерефталат, поликарбонат, полиэфиримид, полиэтилен (полиэтилен низкой плотности, полиэтилен высокой плотности, LLDPE и их смеси), полипропилен и сополимеры, полисульфон,поливинилхлорид, вайтон, PUNA-нитрил, карбоксилированный нитрил, полисульфиды, альфа-олефиновые эластомеры, эластомеры сопряженных диенов, эластомеры гидрогенизированных диенов, этиленкарбоксилат, тройные этиленпропилендиеновые каучуки, функционализированный этиленвинилацетат,диблочные сополимеры бутадиена и стирола, триблочные сополимеры стирола и бутадиена и стирола и изобутадиена с чередованием блоков и акриловый каучук,при этом гибкость материала требует внешнего усилия для того, чтобы корпус был достаточно жесткий для облегчения использования зубной щетки по назначению. 19. Зубная щетка по п.18, отличающаяся тем, что длина корпуса составляет до около 4,5 дюймов. 20. Зубная щетка, включающая удлиненный корпус, который имеет головку с щетинной щеткой и рукоятку,при этом корпус выполнен из гибкого материала,при этом ширина рукоятки превышает ширину головки и между ними расположена суженная промежуточная часть,при этом гибкость материала требует внешнего усилия для того, чтобы корпус был достаточно жесткий для облегчения использования зубной щетки по назначению. 21. Зубная щетка по п.20, отличающаяся тем, что дополнительно включает поверхность для контакта с пальцем на верхнем участке промежуточной части.-4 010621 22. Зубная щетка по п.21, отличающаяся тем, что дополнительно включает шероховатые поверхности на верхнем и нижнем участках рукоятки. 23. Зубная щетка по п.22, отличающаяся тем, что каждая из шероховатых поверхностей включает множество выступов. 24. Зубная щетка по п.23, отличающаяся тем, что корпус имеет изогнутую кромку, расположенную между головкой и рукояткой. 25. Способ изготовления зубной щетки, включающий прессование корпуса, который имеет головку с щетинной щеткой и рукоятку из гибкого материала,при этом материалом является материал, выбранный из группы, включающей полиуретан, неопрен,этиленпропилен монодиен, нитрил, фторэластомеры, природный каучук, бутадиенстирольный каучук,термоэластопласты, поливиниловый спирт, полиметилметакрилат, полиамид, полигликольтерефталат,поликарбонат, полиэфиримид, полиэтилен (полиэтилен низкой плотности, полиэтилен высокой плотности, LLDPE и их смеси), полипропилен и сополимеры, полисульфон, поливинилхлорид, вайтон, PUNAнитрил, карбоксилированный нитрил, полисульфиды, альфа-олефиновые эластомеры, эластомеры сопряженных диенов, эластомеры гидрогенизированных диенов, этиленкарбоксилат, тройные этиленпропилендиеновые каучуки, функционализированный этиленвинилацетат, диблочные сополимеры бутадиена и стирола, триблочные сополимеры стирола и бутадиена и стирола и изобутадиена с чередованием блоков и акриловый каучук,при этом гибкость материала требует внешнего усилия для того, чтобы корпус был достаточно жесткий для облегчения использования зубной щетки по назначению. 26. Способ по п.25, отличающийся тем, что длина корпуса составляет от около 3,0 до около 4,5 дюймов. 27. Способ по п.26, отличающийся тем, что длина корпуса составляет около 3,5 дюймов. 28. Способ по п.27, отличающийся тем, что ширина рукоятки превышает ширину головки и между ними расположена суженная промежуточная часть. 29. Способ по п.28, отличающийся тем, что на верхнем участке промежуточной части дополнительно предусмотрена поверхность для контакта с пальцем. 30. Способ по п.29, отличающийся тем, что на верхнем и нижнем участках рукоятки дополнительно предусмотрены шероховатые поверхности. 31. Способ по п.30, отличающийся тем, что каждая из шероховатых поверхностей включает множество выступов. 32. Способ по п.31, отличающийся тем, что корпус имеет изогнутую кромку, расположенную между головкой и рукояткой. 33. Способ использования зубной щетки, включающий захват рукоятки в руке пользователя, включающей удлиненный корпус, выполненный из гибкого материала,надавливание пальцем на участок удлиненного корпуса зубной щетки, чтобы изогнуть удлиненный корпус преимущественно в жесткое изогнутое положение, и осуществление чистки зубов,при этом гибкость материала требует внешнего усилия для того, чтобы корпус был достаточно жесткий для облегчения использования зубной щетки по назначению. 34. Способ по п.33, отличающийся тем, что надавливание заключается в том, что палец пользователя входит в контакт с участком корпуса для контакта с пальцем. 35. Способ по п.33, отличающийся тем, что изогнутое положение включает положение головки зубной щетки под углом около 45 к рукоятке.
