Круглая опалубка

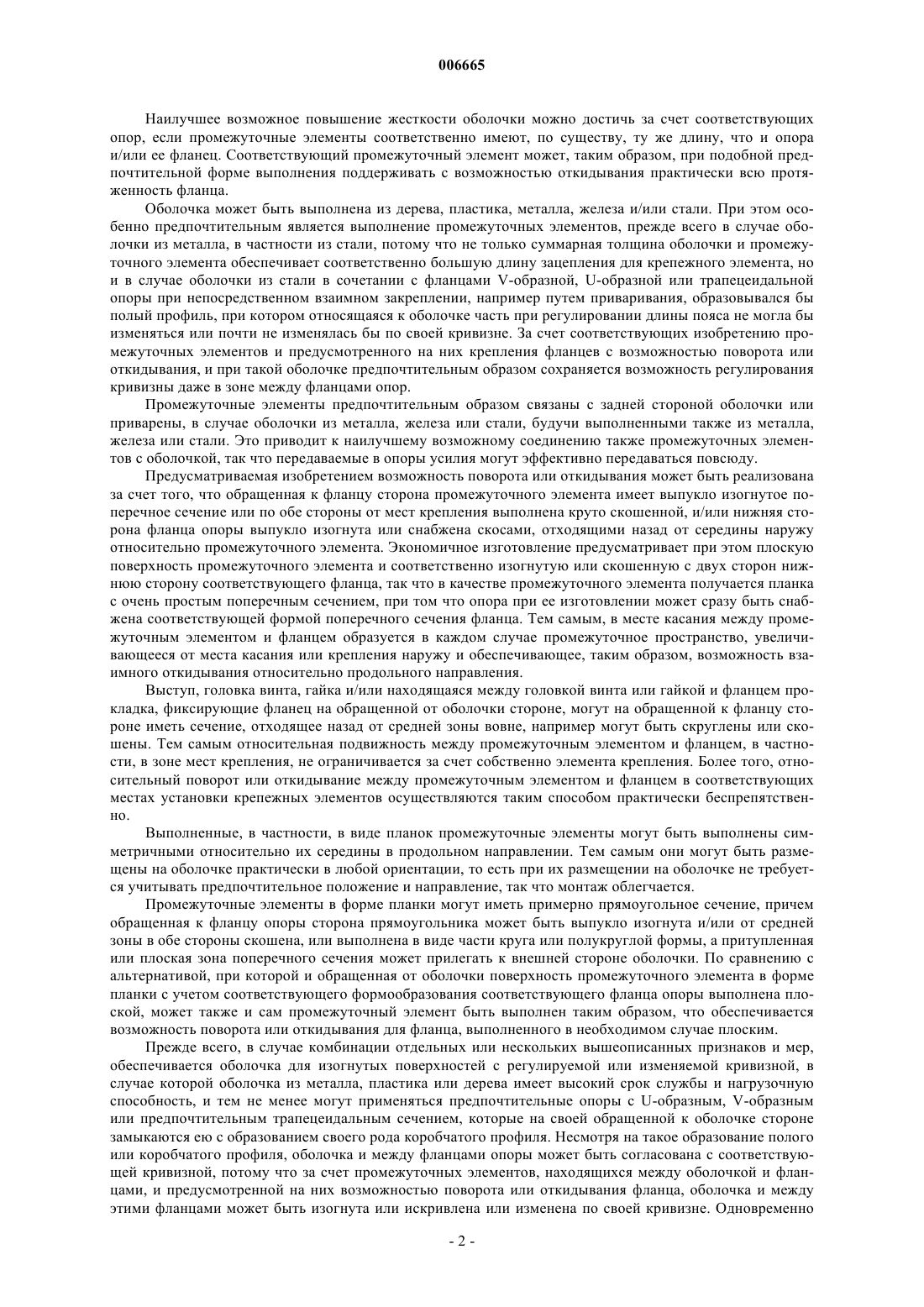

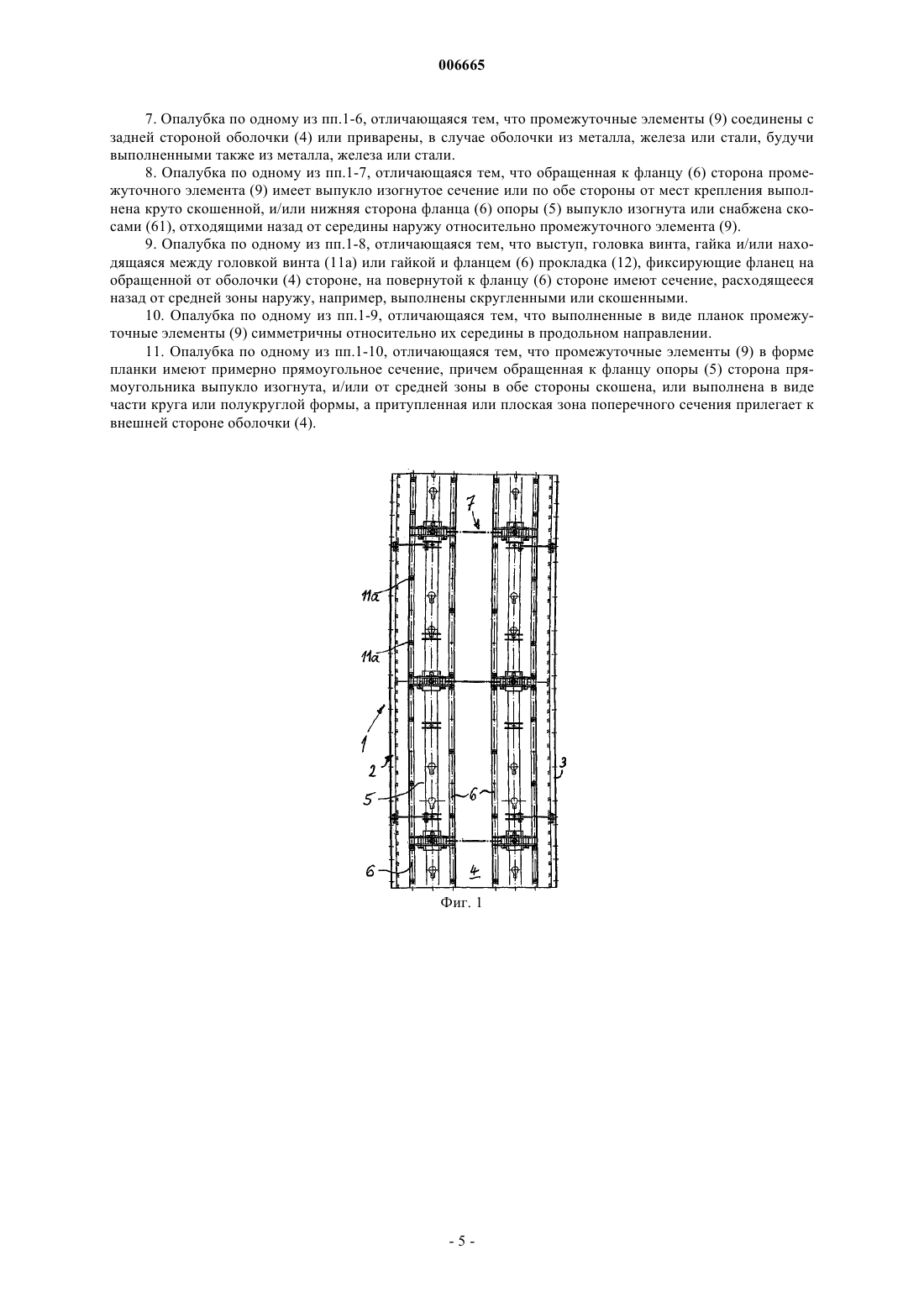

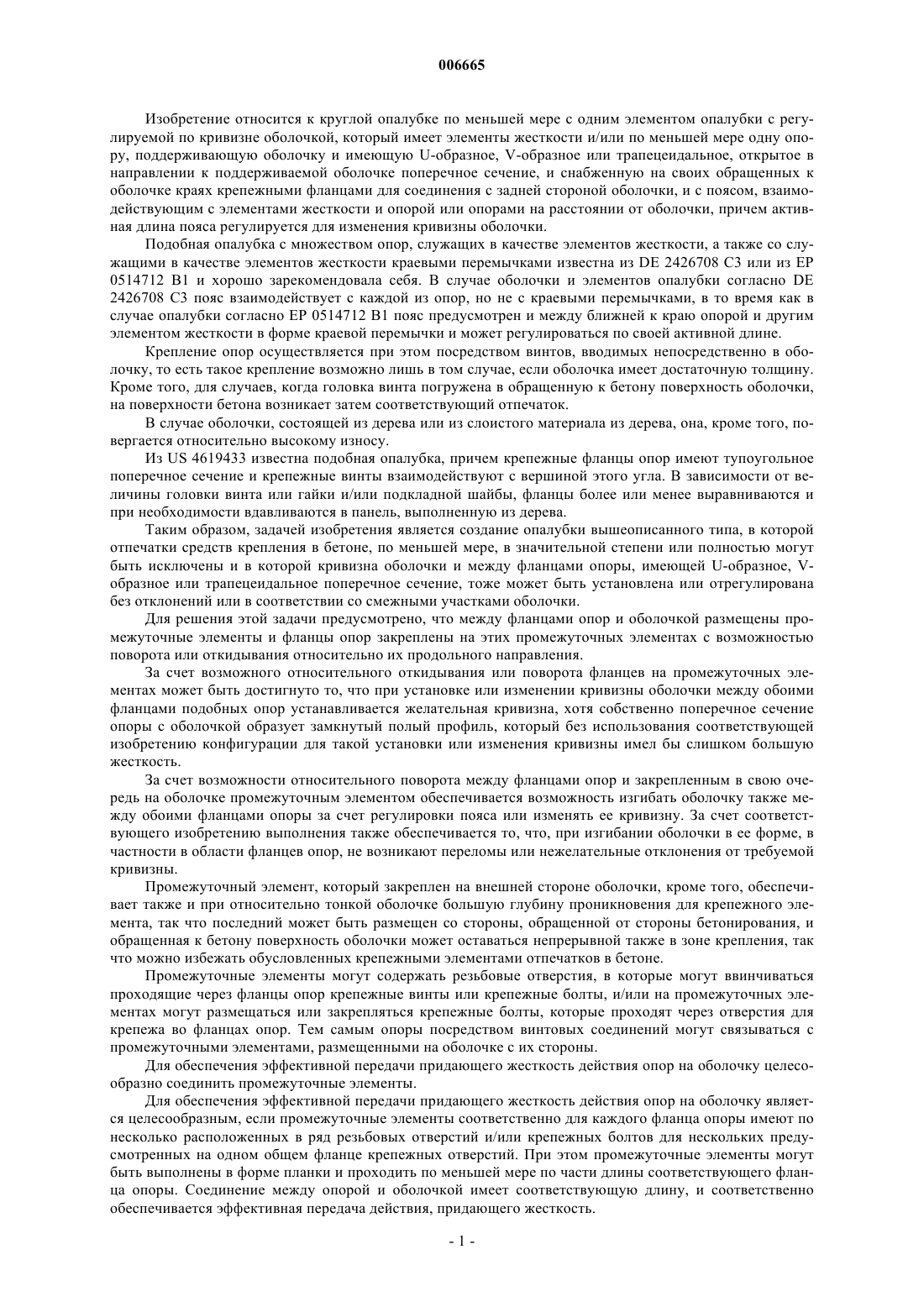

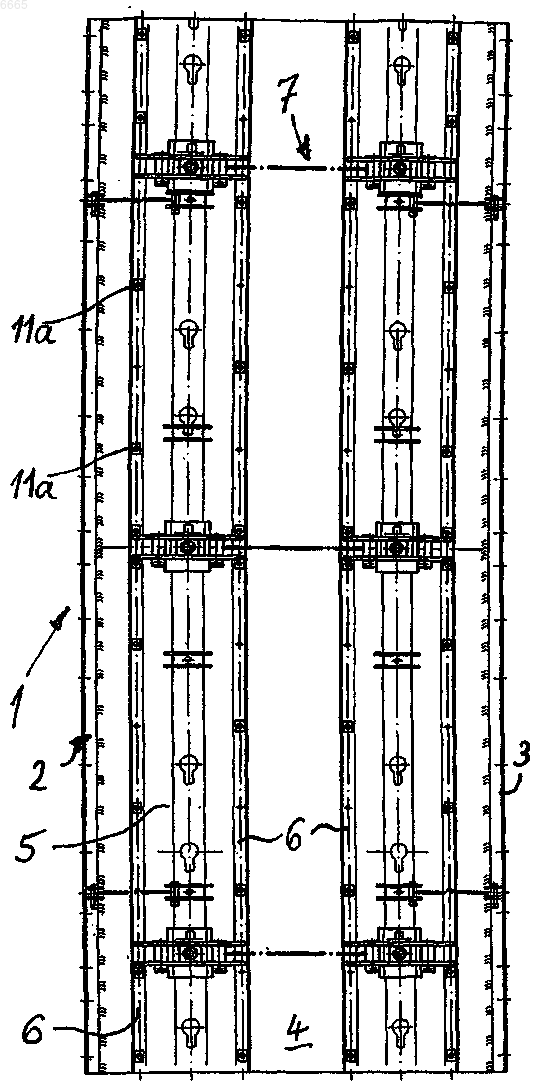

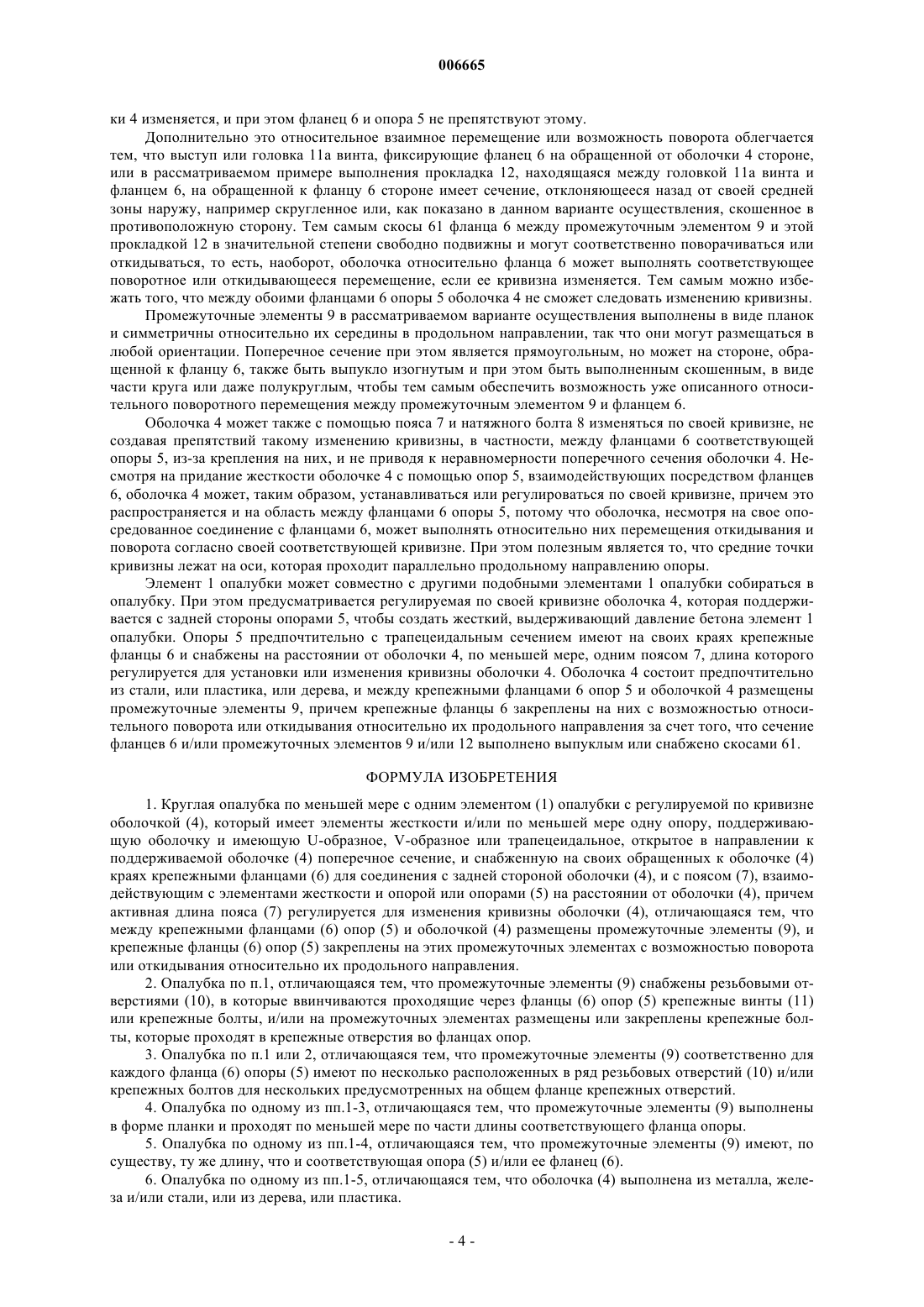

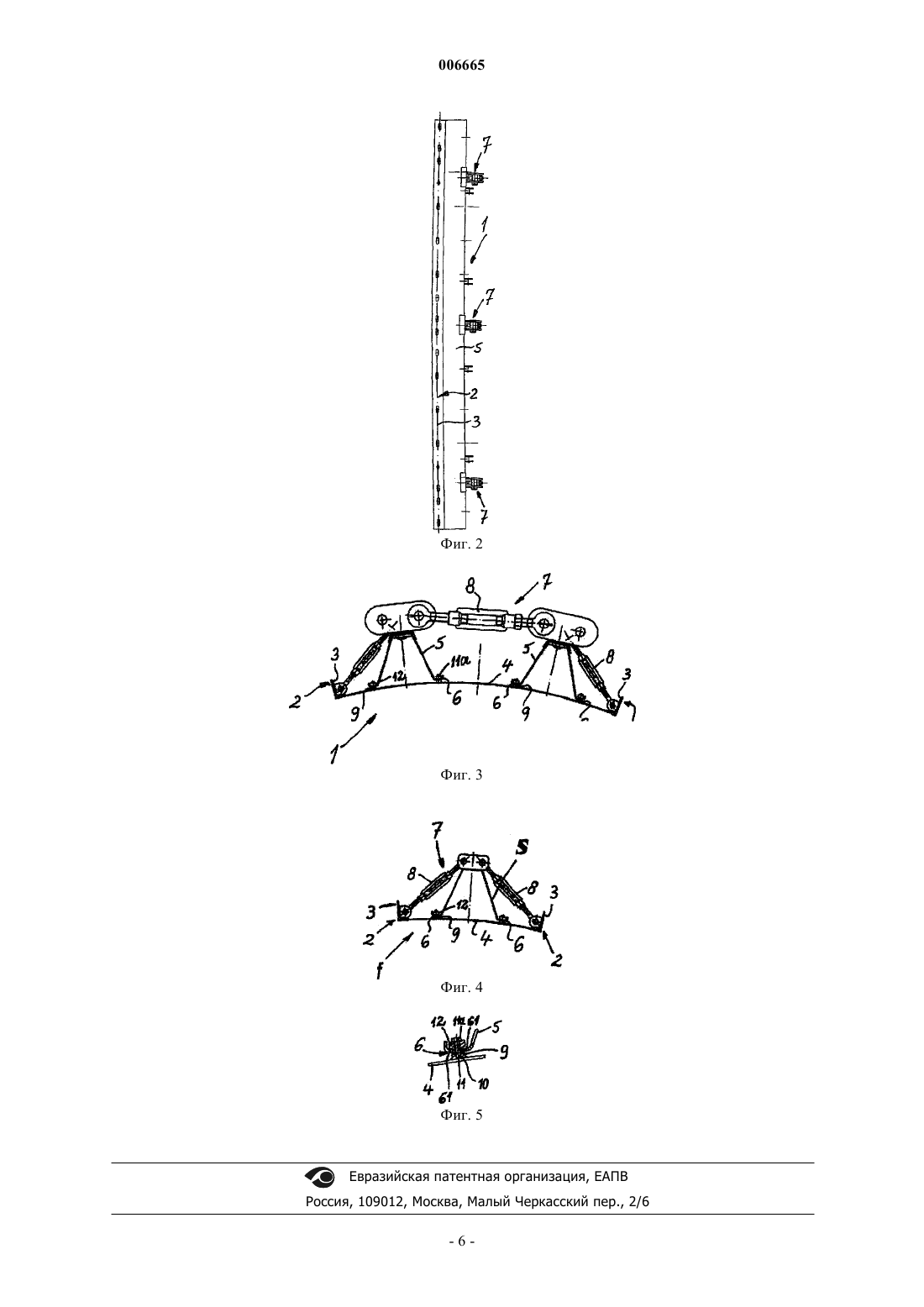

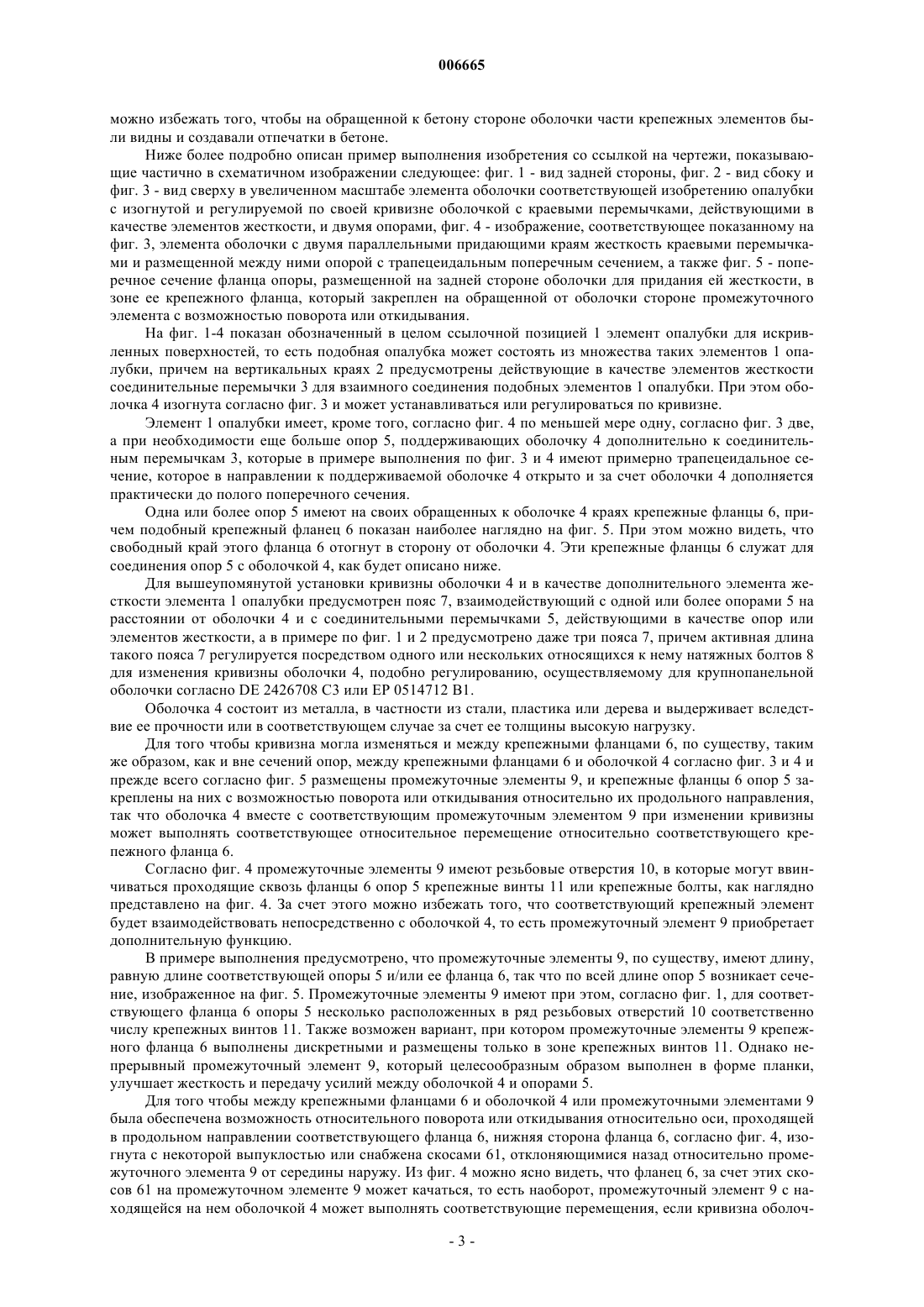

006665 Изобретение относится к круглой опалубке по меньшей мере с одним элементом опалубки с регулируемой по кривизне оболочкой, который имеет элементы жесткости и/или по меньшей мере одну опору, поддерживающую оболочку и имеющую U-образное, V-образное или трапецеидальное, открытое в направлении к поддерживаемой оболочке поперечное сечение, и снабженную на своих обращенных к оболочке краях крепежными фланцами для соединения с задней стороной оболочки, и с поясом, взаимодействующим с элементами жесткости и опорой или опорами на расстоянии от оболочки, причем активная длина пояса регулируется для изменения кривизны оболочки. Подобная опалубка с множеством опор, служащих в качестве элементов жесткости, а также со служащими в качестве элементов жесткости краевыми перемычками известна из DE 2426708 С 3 или из ЕР 0514712 В 1 и хорошо зарекомендовала себя. В случае оболочки и элементов опалубки согласно DE 2426708 С 3 пояс взаимодействует с каждой из опор, но не с краевыми перемычками, в то время как в случае опалубки согласно ЕР 0514712 В 1 пояс предусмотрен и между ближней к краю опорой и другим элементом жесткости в форме краевой перемычки и может регулироваться по своей активной длине. Крепление опор осуществляется при этом посредством винтов, вводимых непосредственно в оболочку, то есть такое крепление возможно лишь в том случае, если оболочка имеет достаточную толщину. Кроме того, для случаев, когда головка винта погружена в обращенную к бетону поверхность оболочки,на поверхности бетона возникает затем соответствующий отпечаток. В случае оболочки, состоящей из дерева или из слоистого материала из дерева, она, кроме того, повергается относительно высокому износу. Из US 4619433 известна подобная опалубка, причем крепежные фланцы опор имеют тупоугольное поперечное сечение и крепежные винты взаимодействуют с вершиной этого угла. В зависимости от величины головки винта или гайки и/или подкладной шайбы, фланцы более или менее выравниваются и при необходимости вдавливаются в панель, выполненную из дерева. Таким образом, задачей изобретения является создание опалубки вышеописанного типа, в которой отпечатки средств крепления в бетоне, по меньшей мере, в значительной степени или полностью могут быть исключены и в которой кривизна оболочки и между фланцами опоры, имеющей U-образное, Vобразное или трапецеидальное поперечное сечение, тоже может быть установлена или отрегулирована без отклонений или в соответствии со смежными участками оболочки. Для решения этой задачи предусмотрено, что между фланцами опор и оболочкой размещены промежуточные элементы и фланцы опор закреплены на этих промежуточных элементах с возможностью поворота или откидывания относительно их продольного направления. За счет возможного относительного откидывания или поворота фланцев на промежуточных элементах может быть достигнуто то, что при установке или изменении кривизны оболочки между обоими фланцами подобных опор устанавливается желательная кривизна, хотя собственно поперечное сечение опоры с оболочкой образует замкнутый полый профиль, который без использования соответствующей изобретению конфигурации для такой установки или изменения кривизны имел бы слишком большую жесткость. За счет возможности относительного поворота между фланцами опор и закрепленным в свою очередь на оболочке промежуточным элементом обеспечивается возможность изгибать оболочку также между обоими фланцами опоры за счет регулировки пояса или изменять ее кривизну. За счет соответствующего изобретению выполнения также обеспечивается то, что, при изгибании оболочки в ее форме, в частности в области фланцев опор, не возникают переломы или нежелательные отклонения от требуемой кривизны. Промежуточный элемент, который закреплен на внешней стороне оболочки, кроме того, обеспечивает также и при относительно тонкой оболочке большую глубину проникновения для крепежного элемента, так что последний может быть размещен со стороны, обращенной от стороны бетонирования, и обращенная к бетону поверхность оболочки может оставаться непрерывной также в зоне крепления, так что можно избежать обусловленных крепежными элементами отпечатков в бетоне. Промежуточные элементы могут содержать резьбовые отверстия, в которые могут ввинчиваться проходящие через фланцы опор крепежные винты или крепежные болты, и/или на промежуточных элементах могут размещаться или закрепляться крепежные болты, которые проходят через отверстия для крепежа во фланцах опор. Тем самым опоры посредством винтовых соединений могут связываться с промежуточными элементами, размещенными на оболочке с их стороны. Для обеспечения эффективной передачи придающего жесткость действия опор на оболочку целесообразно соединить промежуточные элементы. Для обеспечения эффективной передачи придающего жесткость действия опор на оболочку является целесообразным, если промежуточные элементы соответственно для каждого фланца опоры имеют по несколько расположенных в ряд резьбовых отверстий и/или крепежных болтов для нескольких предусмотренных на одном общем фланце крепежных отверстий. При этом промежуточные элементы могут быть выполнены в форме планки и проходить по меньшей мере по части длины соответствующего фланца опоры. Соединение между опорой и оболочкой имеет соответствующую длину, и соответственно обеспечивается эффективная передача действия, придающего жесткость.-1 006665 Наилучшее возможное повышение жесткости оболочки можно достичь за счет соответствующих опор, если промежуточные элементы соответственно имеют, по существу, ту же длину, что и опора и/или ее фланец. Соответствующий промежуточный элемент может, таким образом, при подобной предпочтительной форме выполнения поддерживать с возможностью откидывания практически всю протяженность фланца. Оболочка может быть выполнена из дерева, пластика, металла, железа и/или стали. При этом особенно предпочтительным является выполнение промежуточных элементов, прежде всего в случае оболочки из металла, в частности из стали, потому что не только суммарная толщина оболочки и промежуточного элемента обеспечивает соответственно большую длину зацепления для крепежного элемента, но и в случае оболочки из стали в сочетании с фланцами V-образной, U-образной или трапецеидальной опоры при непосредственном взаимном закреплении, например путем приваривания, образовывался бы полый профиль, при котором относящаяся к оболочке часть при регулировании длины пояса не могла бы изменяться или почти не изменялась бы по своей кривизне. За счет соответствующих изобретению промежуточных элементов и предусмотренного на них крепления фланцев с возможностью поворота или откидывания, и при такой оболочке предпочтительным образом сохраняется возможность регулирования кривизны даже в зоне между фланцами опор. Промежуточные элементы предпочтительным образом связаны с задней стороной оболочки или приварены, в случае оболочки из металла, железа или стали, будучи выполненными также из металла,железа или стали. Это приводит к наилучшему возможному соединению также промежуточных элементов с оболочкой, так что передаваемые в опоры усилия могут эффективно передаваться повсюду. Предусматриваемая изобретением возможность поворота или откидывания может быть реализована за счет того, что обращенная к фланцу сторона промежуточного элемента имеет выпукло изогнутое поперечное сечение или по обе стороны от мест крепления выполнена круто скошенной, и/или нижняя сторона фланца опоры выпукло изогнута или снабжена скосами, отходящими назад от середины наружу относительно промежуточного элемента. Экономичное изготовление предусматривает при этом плоскую поверхность промежуточного элемента и соответственно изогнутую или скошенную с двух сторон нижнюю сторону соответствующего фланца, так что в качестве промежуточного элемента получается планка с очень простым поперечным сечением, при том что опора при ее изготовлении может сразу быть снабжена соответствующей формой поперечного сечения фланца. Тем самым, в месте касания между промежуточным элементом и фланцем образуется в каждом случае промежуточное пространство, увеличивающееся от места касания или крепления наружу и обеспечивающее, таким образом, возможность взаимного откидывания относительно продольного направления. Выступ, головка винта, гайка и/или находящаяся между головкой винта или гайкой и фланцем прокладка, фиксирующие фланец на обращенной от оболочки стороне, могут на обращенной к фланцу стороне иметь сечение, отходящее назад от средней зоны вовне, например могут быть скруглены или скошены. Тем самым относительная подвижность между промежуточным элементом и фланцем, в частности, в зоне мест крепления, не ограничивается за счет собственно элемента крепления. Более того, относительный поворот или откидывание между промежуточным элементом и фланцем в соответствующих местах установки крепежных элементов осуществляются таким способом практически беспрепятственно. Выполненные, в частности, в виде планок промежуточные элементы могут быть выполнены симметричными относительно их середины в продольном направлении. Тем самым они могут быть размещены на оболочке практически в любой ориентации, то есть при их размещении на оболочке не требуется учитывать предпочтительное положение и направление, так что монтаж облегчается. Промежуточные элементы в форме планки могут иметь примерно прямоугольное сечение, причем обращенная к фланцу опоры сторона прямоугольника может быть выпукло изогнута и/или от средней зоны в обе стороны скошена, или выполнена в виде части круга или полукруглой формы, а притупленная или плоская зона поперечного сечения может прилегать к внешней стороне оболочки. По сравнению с альтернативой, при которой и обращенная от оболочки поверхность промежуточного элемента в форме планки с учетом соответствующего формообразования соответствующего фланца опоры выполнена плоской, может также и сам промежуточный элемент быть выполнен таким образом, что обеспечивается возможность поворота или откидывания для фланца, выполненного в необходимом случае плоским. Прежде всего, в случае комбинации отдельных или нескольких вышеописанных признаков и мер,обеспечивается оболочка для изогнутых поверхностей с регулируемой или изменяемой кривизной, в случае которой оболочка из металла, пластика или дерева имеет высокий срок службы и нагрузочную способность, и тем не менее могут применяться предпочтительные опоры с U-образным, V-образным или предпочтительным трапецеидальным сечением, которые на своей обращенной к оболочке стороне замыкаются ею с образованием своего рода коробчатого профиля. Несмотря на такое образование полого или коробчатого профиля, оболочка и между фланцами опоры может быть согласована с соответствующей кривизной, потому что за счет промежуточных элементов, находящихся между оболочкой и фланцами, и предусмотренной на них возможностью поворота или откидывания фланца, оболочка и между этими фланцами может быть изогнута или искривлена или изменена по своей кривизне. Одновременно-2 006665 можно избежать того, чтобы на обращенной к бетону стороне оболочки части крепежных элементов были видны и создавали отпечатки в бетоне. Ниже более подробно описан пример выполнения изобретения со ссылкой на чертежи, показывающие частично в схематичном изображении следующее: фиг. 1 - вид задней стороны, фиг. 2 - вид сбоку и фиг. 3 - вид сверху в увеличенном масштабе элемента оболочки соответствующей изобретению опалубки с изогнутой и регулируемой по своей кривизне оболочкой с краевыми перемычками, действующими в качестве элементов жесткости, и двумя опорами, фиг. 4 - изображение, соответствующее показанному на фиг. 3, элемента оболочки с двумя параллельными придающими краям жесткость краевыми перемычками и размещенной между ними опорой с трапецеидальным поперечным сечением, а также фиг. 5 - поперечное сечение фланца опоры, размещенной на задней стороне оболочки для придания ей жесткости, в зоне ее крепежного фланца, который закреплен на обращенной от оболочки стороне промежуточного элемента с возможностью поворота или откидывания. На фиг. 1-4 показан обозначенный в целом ссылочной позицией 1 элемент опалубки для искривленных поверхностей, то есть подобная опалубка может состоять из множества таких элементов 1 опалубки, причем на вертикальных краях 2 предусмотрены действующие в качестве элементов жесткости соединительные перемычки 3 для взаимного соединения подобных элементов 1 опалубки. При этом оболочка 4 изогнута согласно фиг. 3 и может устанавливаться или регулироваться по кривизне. Элемент 1 опалубки имеет, кроме того, согласно фиг. 4 по меньшей мере одну, согласно фиг. 3 две,а при необходимости еще больше опор 5, поддерживающих оболочку 4 дополнительно к соединительным перемычкам 3, которые в примере выполнения по фиг. 3 и 4 имеют примерно трапецеидальное сечение, которое в направлении к поддерживаемой оболочке 4 открыто и за счет оболочки 4 дополняется практически до полого поперечного сечения. Одна или более опор 5 имеют на своих обращенных к оболочке 4 краях крепежные фланцы 6, причем подобный крепежный фланец 6 показан наиболее наглядно на фиг. 5. При этом можно видеть, что свободный край этого фланца 6 отогнут в сторону от оболочки 4. Эти крепежные фланцы 6 служат для соединения опор 5 с оболочкой 4, как будет описано ниже. Для вышеупомянутой установки кривизны оболочки 4 и в качестве дополнительного элемента жесткости элемента 1 опалубки предусмотрен пояс 7, взаимодействующий с одной или более опорами 5 на расстоянии от оболочки 4 и с соединительными перемычками 5, действующими в качестве опор или элементов жесткости, а в примере по фиг. 1 и 2 предусмотрено даже три пояса 7, причем активная длина такого пояса 7 регулируется посредством одного или нескольких относящихся к нему натяжных болтов 8 для изменения кривизны оболочки 4, подобно регулированию, осуществляемому для крупнопанельной оболочки согласно DE 2426708 С 3 или ЕР 0514712 В 1. Оболочка 4 состоит из металла, в частности из стали, пластика или дерева и выдерживает вследствие ее прочности или в соответствующем случае за счет ее толщины высокую нагрузку. Для того чтобы кривизна могла изменяться и между крепежными фланцами 6, по существу, таким же образом, как и вне сечений опор, между крепежными фланцами 6 и оболочкой 4 согласно фиг. 3 и 4 и прежде всего согласно фиг. 5 размещены промежуточные элементы 9, и крепежные фланцы 6 опор 5 закреплены на них с возможностью поворота или откидывания относительно их продольного направления,так что оболочка 4 вместе с соответствующим промежуточным элементом 9 при изменении кривизны может выполнять соответствующее относительное перемещение относительно соответствующего крепежного фланца 6. Согласно фиг. 4 промежуточные элементы 9 имеют резьбовые отверстия 10, в которые могут ввинчиваться проходящие сквозь фланцы 6 опор 5 крепежные винты 11 или крепежные болты, как наглядно представлено на фиг. 4. За счет этого можно избежать того, что соответствующий крепежный элемент будет взаимодействовать непосредственно с оболочкой 4, то есть промежуточный элемент 9 приобретает дополнительную функцию. В примере выполнения предусмотрено, что промежуточные элементы 9, по существу, имеют длину,равную длине соответствующей опоры 5 и/или ее фланца 6, так что по всей длине опор 5 возникает сечение, изображенное на фиг. 5. Промежуточные элементы 9 имеют при этом, согласно фиг. 1, для соответствующего фланца 6 опоры 5 несколько расположенных в ряд резьбовых отверстий 10 соответственно числу крепежных винтов 11. Также возможен вариант, при котором промежуточные элементы 9 крепежного фланца 6 выполнены дискретными и размещены только в зоне крепежных винтов 11. Однако непрерывный промежуточный элемент 9, который целесообразным образом выполнен в форме планки,улучшает жесткость и передачу усилий между оболочкой 4 и опорами 5. Для того чтобы между крепежными фланцами 6 и оболочкой 4 или промежуточными элементами 9 была обеспечена возможность относительного поворота или откидывания относительно оси, проходящей в продольном направлении соответствующего фланца 6, нижняя сторона фланца 6, согласно фиг. 4, изогнута с некоторой выпуклостью или снабжена скосами 61, отклоняющимися назад относительно промежуточного элемента 9 от середины наружу. Из фиг. 4 можно ясно видеть, что фланец 6, за счет этих скосов 61 на промежуточном элементе 9 может качаться, то есть наоборот, промежуточный элемент 9 с находящейся на нем оболочкой 4 может выполнять соответствующие перемещения, если кривизна оболоч-3 006665 ки 4 изменяется, и при этом фланец 6 и опора 5 не препятствуют этому. Дополнительно это относительное взаимное перемещение или возможность поворота облегчается тем, что выступ или головка 11 а винта, фиксирующие фланец 6 на обращенной от оболочки 4 стороне,или в рассматриваемом примере выполнения прокладка 12, находящаяся между головкой 11 а винта и фланцем 6, на обращенной к фланцу 6 стороне имеет сечение, отклоняющееся назад от своей средней зоны наружу, например скругленное или, как показано в данном варианте осуществления, скошенное в противоположную сторону. Тем самым скосы 61 фланца 6 между промежуточным элементом 9 и этой прокладкой 12 в значительной степени свободно подвижны и могут соответственно поворачиваться или откидываться, то есть, наоборот, оболочка относительно фланца 6 может выполнять соответствующее поворотное или откидывающееся перемещение, если ее кривизна изменяется. Тем самым можно избежать того, что между обоими фланцами 6 опоры 5 оболочка 4 не сможет следовать изменению кривизны. Промежуточные элементы 9 в рассматриваемом варианте осуществления выполнены в виде планок и симметричны относительно их середины в продольном направлении, так что они могут размещаться в любой ориентации. Поперечное сечение при этом является прямоугольным, но может на стороне, обращенной к фланцу 6, также быть выпукло изогнутым и при этом быть выполненным скошенным, в виде части круга или даже полукруглым, чтобы тем самым обеспечить возможность уже описанного относительного поворотного перемещения между промежуточным элементом 9 и фланцем 6. Оболочка 4 может также с помощью пояса 7 и натяжного болта 8 изменяться по своей кривизне, не создавая препятствий такому изменению кривизны, в частности, между фланцами 6 соответствующей опоры 5, из-за крепления на них, и не приводя к неравномерности поперечного сечения оболочки 4. Несмотря на придание жесткости оболочке 4 с помощью опор 5, взаимодействующих посредством фланцев 6, оболочка 4 может, таким образом, устанавливаться или регулироваться по своей кривизне, причем это распространяется и на область между фланцами 6 опоры 5, потому что оболочка, несмотря на свое опосредованное соединение с фланцами 6, может выполнять относительно них перемещения откидывания и поворота согласно своей соответствующей кривизне. При этом полезным является то, что средние точки кривизны лежат на оси, которая проходит параллельно продольному направлению опоры. Элемент 1 опалубки может совместно с другими подобными элементами 1 опалубки собираться в опалубку. При этом предусматривается регулируемая по своей кривизне оболочка 4, которая поддерживается с задней стороны опорами 5, чтобы создать жесткий, выдерживающий давление бетона элемент 1 опалубки. Опоры 5 предпочтительно с трапецеидальным сечением имеют на своих краях крепежные фланцы 6 и снабжены на расстоянии от оболочки 4, по меньшей мере, одним поясом 7, длина которого регулируется для установки или изменения кривизны оболочки 4. Оболочка 4 состоит предпочтительно из стали, или пластика, или дерева, и между крепежными фланцами 6 опор 5 и оболочкой 4 размещены промежуточные элементы 9, причем крепежные фланцы 6 закреплены на них с возможностью относительного поворота или откидывания относительно их продольного направления за счет того, что сечение фланцев 6 и/или промежуточных элементов 9 и/или 12 выполнено выпуклым или снабжено скосами 61. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Круглая опалубка по меньшей мере с одним элементом (1) опалубки с регулируемой по кривизне оболочкой (4), который имеет элементы жесткости и/или по меньшей мере одну опору, поддерживающую оболочку и имеющую U-образное, V-образное или трапецеидальное, открытое в направлении к поддерживаемой оболочке (4) поперечное сечение, и снабженную на своих обращенных к оболочке (4) краях крепежными фланцами (6) для соединения с задней стороной оболочки (4), и с поясом (7), взаимодействующим с элементами жесткости и опорой или опорами (5) на расстоянии от оболочки (4), причем активная длина пояса (7) регулируется для изменения кривизны оболочки (4), отличающаяся тем, что между крепежными фланцами (6) опор (5) и оболочкой (4) размещены промежуточные элементы (9), и крепежные фланцы (6) опор (5) закреплены на этих промежуточных элементах с возможностью поворота или откидывания относительно их продольного направления. 2. Опалубка по п.1, отличающаяся тем, что промежуточные элементы (9) снабжены резьбовыми отверстиями (10), в которые ввинчиваются проходящие через фланцы (6) опор (5) крепежные винты (11) или крепежные болты, и/или на промежуточных элементах размещены или закреплены крепежные болты, которые проходят в крепежные отверстия во фланцах опор. 3. Опалубка по п.1 или 2, отличающаяся тем, что промежуточные элементы (9) соответственно для каждого фланца (6) опоры (5) имеют по несколько расположенных в ряд резьбовых отверстий (10) и/или крепежных болтов для нескольких предусмотренных на общем фланце крепежных отверстий. 4. Опалубка по одному из пп.1-3, отличающаяся тем, что промежуточные элементы (9) выполнены в форме планки и проходят по меньшей мере по части длины соответствующего фланца опоры. 5. Опалубка по одному из пп.1-4, отличающаяся тем, что промежуточные элементы (9) имеют, по существу, ту же длину, что и соответствующая опора (5) и/или ее фланец (6). 6. Опалубка по одному из пп.1-5, отличающаяся тем, что оболочка (4) выполнена из металла, железа и/или стали, или из дерева, или пластика.-4 006665 7. Опалубка по одному из пп.1-6, отличающаяся тем, что промежуточные элементы (9) соединены с задней стороной оболочки (4) или приварены, в случае оболочки из металла, железа или стали, будучи выполненными также из металла, железа или стали. 8. Опалубка по одному из пп.1-7, отличающаяся тем, что обращенная к фланцу (6) сторона промежуточного элемента (9) имеет выпукло изогнутое сечение или по обе стороны от мест крепления выполнена круто скошенной, и/или нижняя сторона фланца (6) опоры (5) выпукло изогнута или снабжена скосами (61), отходящими назад от середины наружу относительно промежуточного элемента (9). 9. Опалубка по одному из пп.1-8, отличающаяся тем, что выступ, головка винта, гайка и/или находящаяся между головкой винта (11 а) или гайкой и фланцем (6) прокладка (12), фиксирующие фланец на обращенной от оболочки (4) стороне, на повернутой к фланцу (6) стороне имеют сечение, расходящееся назад от средней зоны наружу, например, выполнены скругленными или скошенными. 10. Опалубка по одному из пп.1-9, отличающаяся тем, что выполненные в виде планок промежуточные элементы (9) симметричны относительно их середины в продольном направлении. 11. Опалубка по одному из пп.1-10, отличающаяся тем, что промежуточные элементы (9) в форме планки имеют примерно прямоугольное сечение, причем обращенная к фланцу опоры (5) сторона прямоугольника выпукло изогнута, и/или от средней зоны в обе стороны скошена, или выполнена в виде части круга или полукруглой формы, а притупленная или плоская зона поперечного сечения прилегает к внешней стороне оболочки (4).
