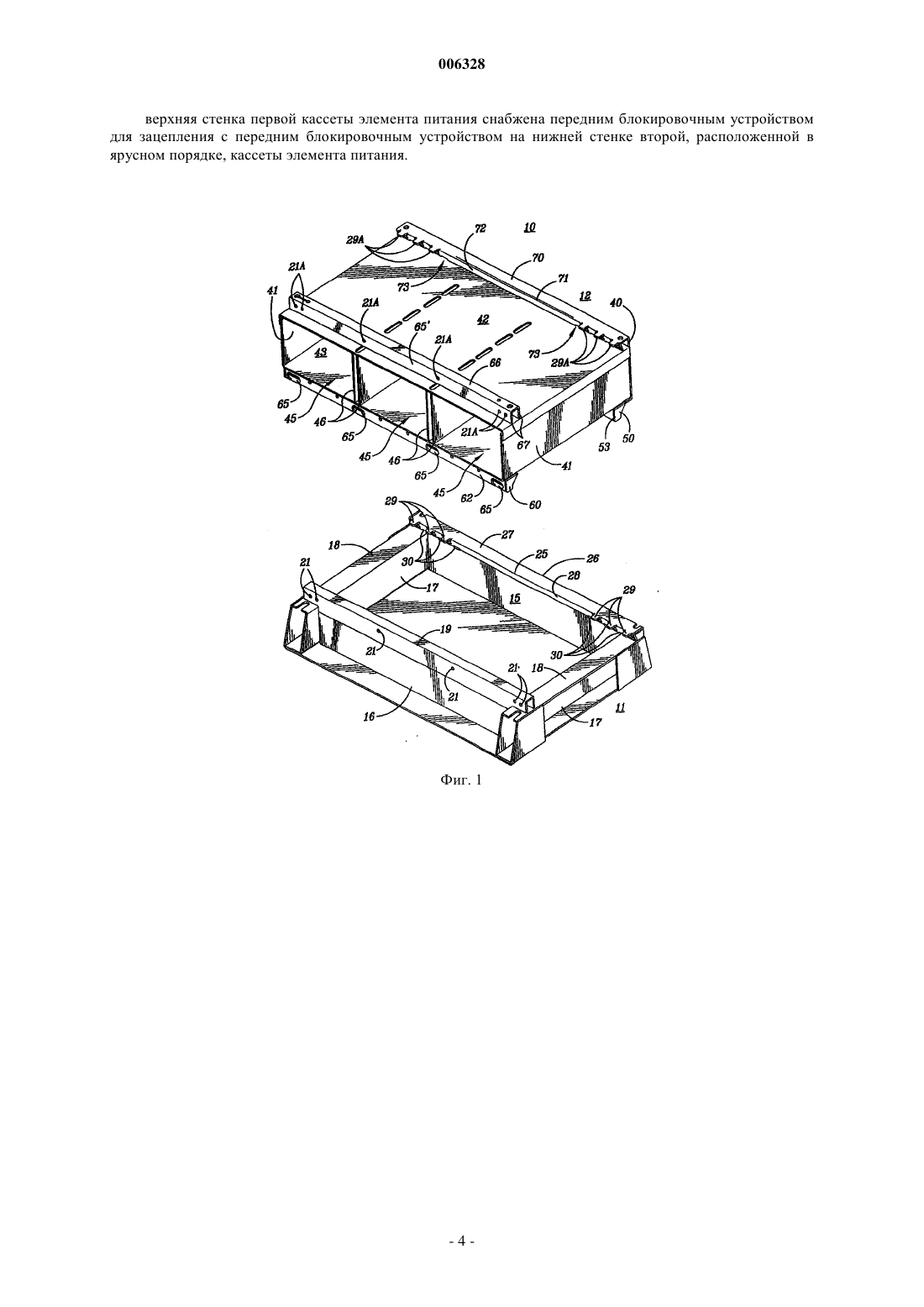

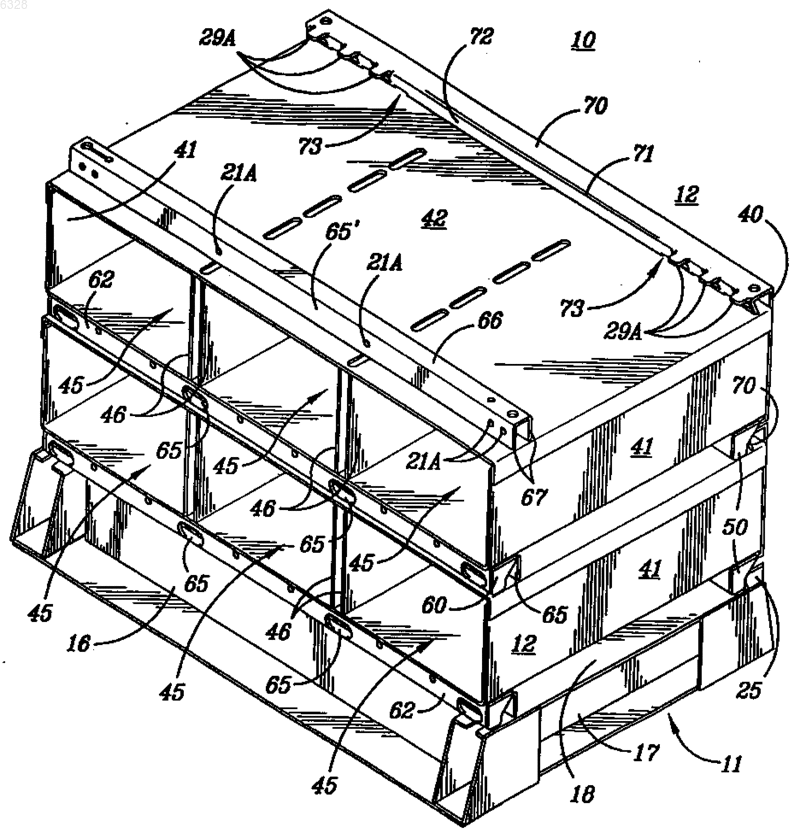

Модульная сборка кассет элементов питания с взаимоблокировкой и фронтальным доступом

006328 Предпосылки создания изобретения Область техники, к которой относится изобретение Настоящее изобретение относится к модульной сборке кассет элементов питания для батарей свинцово-кислотных элементов питания, которая представляет собой конструкцию, обеспечивающую фронтальный доступ и взаимоблокировку. Описание известного уровня техники В известном уровне техники предлагаются модульные сборки кассет элементов питания, содержащие множество элементов питания, соединенных вместе и образующих батареи, используемые в качестве резервных или бесперебойных источников питания и применяемые в компьютерных системах или в иных областях техники, где существует необходимость в бесперебойных источниках электропитания. В подобных системах обычно используется несколько герметичных свинцовых элементов питания, при этом элементы питания соединены последовательно или параллельно, образуя батареи, представляющие собой источник электропитания. Ассортимент свинцовых элементов питания характеризуется широким выбором, и элементы питания обладают большим весом, причем их обычный вес находится в диапазоне от 20 до 210 фунтов (1 фунт = 453,6 г). Количество необходимых для установки элементов питания может составлять от 12 до 240, для чего требуется складское оборудование, способное выдерживать большие нагрузки. Специфические требования к системам электропитания заключаются в том, что системы, используемые в таких отраслях промышленности, как промышленность средств связи, должны работать в условиях высокой сейсмической активности, которая наблюдается в зоне применения 4. Кроме того, системы должны обеспечивать фронтальный доступ для изменения расхода электроэнергии и ремонта или замены элементов питания, так как системы нередко расположены в помещениях,где доступ к ним может быть затруднен или опасен. Предлагались различные модульные сборки кассет элементов питания, например модульные сборки, описание которых приведено в патентах США, выданных Шафферу и др.,5227266, Стоуну -5304434 и Стоуну -5980101, которые обладают различными недостатками. Модульная сборка кассет элементов питания с взаимоблокировкой и фронтальным доступом в соответствии с настоящим изобретением обеспечивает надежную фиксацию отдельных элементов питания,а также более свободный доступ к кассетам элементов питания и их крепление, и является приемлемой для зоны применения 4. Краткое изложение существа изобретения Модульная сборка кассет элементов питания с взаимоблокировкой и фронтальным доступом, содержащая множество кассет элементов питания, размещенных в ярусном порядке друг над другом и блокированных в передней и задней части клинообразным устройством, имеющих приемные ячейки элементов питания для установки в них множества отдельных элементов питания, которые соединены между собой в батареи, образующие источник питания. Отдельные кассеты элементов питания содержат нижнюю стенку, верхнюю стенку и боковые стенки, соединяющие верхнюю и нижнюю стенки, при этом как верхняя, так и нижняя стенки снабжены передним и задним блокировочными устройствами, с помощью которых обеспечивается взаимная блокировка отдельных кассет элементов питания и создание системы,а также их разблокировка для ремонта или замены, при этом отпадает необходимость доступа к тыльной части кассет. Основная задача настоящего изобретения заключается в создании модульной сборки кассет элементов питания с фронтальным доступом и блокировкой. Другой задачей настоящего изобретения является создание сборки кассет элементов питания, отвечающей требованиям сейсмостойкости в зоне применения 4. Другой задачей настоящего изобретения является создание сборки кассет элементов питания, обеспечивающей легкий доступ для обслуживания и замены. Другой задачей настоящего изобретения является создание сборки кассет элементов питания, являющейся простой и дешевой в изготовлении и при этом прочной и надежной в эксплуатации. Другой задачей настоящего изобретения является создание сборки кассет элементов питания, которая может применяться в широком диапазоне конечного назначения. Другой задачей настоящего изобретения является создание сборки кассет элементов питания, для размещения которой требуется минимальная площадь. Другие задачи и преимущества настоящего изобретения очевидны для специалистов из описания и формулы изобретения. Краткое описание чертежей Существо и характерные признаки настоящего изобретения будут очевидны из следующего ниже описания со ссылками на прилагаемые чертежи, являющиеся частью описания, на которых фиг. 1 - вид спереди с перспективным изображением пространственного разделения деталей модульной сборки кассет элементов питания с клинообразной блокировкой в соответствии с настоящим изобретением с одной кассетой элементов питания; фиг. 2 проекция, аналогичная проекции на фиг. 1, но изображенная с тыльной стороны сборки;-1 006328 фиг. 3 - вид спереди с частичным перспективным изображением пространственного разделения деталей сборки с двумя кассетами элементов питания; фиг. 4 - вид спереди с перспективным изображением сборки кассет элементов питания в собранном состоянии; фиг. 5 - вид справа сборки, иллюстрирующий сборку кассет элементов питания; фиг. 6 - местный вид с перспективным изображением части заднего блокировочного устройства в увеличенном масштабе. Следует понимать, что описание и чертежи, содержащиеся в настоящем патенте, являются исключительно иллюстративными, и что различные варианты и изменения могут быть внесены в описанные способы, конструкции и примеры осуществления в пределах существа настоящего изобретения. Описание предпочтительного примера осуществления настоящего изобретения При ссылке на предпочтительный пример осуществления настоящего изобретения предусматривается использование определенной терминологии в целях достижения ясности. Такая терминология используется с целью охвата не только описания предпочтительного примера осуществления настоящего изобретения, но и технических эквивалентов, эксплуатируемых и работающих по существу аналогичным образом для достижения аналогичного результата. Как видно, в частности, из чертежей на фиг. 1-5, на них изображена модульная сборка кассет элементов питания 10. Сборка 10 содержит основание 11 и множество отдельных кассет элементов питания 12, одна из которых установлена на основании 11, а остальные расположены одна над другой и взаимно зафиксированы, о чем речь пойдет ниже. Основание 11 и кассеты элементов питания 12 предпочтительно изготовлены из штампованных или сварных стальных листов. Основание 11 имеет прямоугольную форму, и снабжено задней стенкой 15, передней стенкой 16 и боковыми стенками 17, соединяющими переднюю и заднюю стенки. Боковые стенки 17 снабжены расположенными по их длине верхними пластинами 18, соединенными с размещенным на них ступенчато передним блокировочным устройством 19, представляющим собой П-образный открытый канал, при этом в блокировочном устройстве 19 выполнено множество отверстий 21 (шесть их которых показано),снабженных расположенными в непосредственной близости от них накидными гайками (не показаны) внутри канала 19. Задняя стенка 15 снабжена задним блокировочным устройством 25, которое также соединено с верхними пластинами 18. Заднее блокировочное устройство 25 представляет собой П-образный открытый канал, имеющий вертикальную заднюю стенку 26, верхнюю стенку 27 и наклоненную вперед переднюю стенку 28. Верхняя стенка 27 снабжена несколькими размещенными с интервалом удлиненными выступами 29 (шесть показаны на чертеже), отходящими вперед от верхней стенки 27. Передняя стенка 28 снабжена несколькими пазами 30, размещенными с интервалом между удлиненными выступами 29. Кассеты элементов питания 12 в целом имеют прямоугольную форму и снабжены вертикальными задними стенками 40, соединенными с боковыми стенками 41, верхними стенками 42, соединяющими задние и боковые стенки, и нижними стенками 43, соединяющими задние и боковые стенки. Кассеты элементов питания 12 открыты с фронтальной части и разделены на приемные ячейки 45 элементов питания с помощью вертикальных разделительных стенок 46 (три показаны на чертеже), которые крепятся к верхним стенкам 42 и нижним стенкам 43. Кассеты элементов питания 12 снабжены известными стопорными устройствами (не показано на чертеже) для фиксации элементов (не показано на чертеже) в приемных ячейках 45 элементов питания. Нижние стенки 43 снабжены задним блокировочным устройством 50, содержащим несколько размещенных с интервалом и направленных назад удлиненных выступов 51, которые входят в пазы 30. Устройство 50 имеет наклоненную назад стенку 52 с пазами (не показано), в которую входят удлиненные выступы 29. При этом стенка 52 расположена под дополнительным углом к передней стенке 28, и при введении удлиненных выступов 51 в пазы 30 и удлиненных выступов 29 в пазы (не показано) она входит в контакт с передней стенкой 28, в результате чего предотвращается взаимное вертикальное перемещение. Устройство 50 также содержит пластины 53 на каждом торце, которые выступают за торцы заднего устройства 25. Нижние стенки 43 также снабжены передними блокировочными устройствами 60, которые содержат задние стенки 61, передние стенки 62 и нижние стенки 63. Задние стенки 61 предназначены для зацепления с каналом 19 и снабжены несколькими отверстиями 64 для установки болтов (не показано),которые вставляются в отверстия 21 и на которые наворачиваются гайки (не показано) для крепления кассеты 12 к основанию 11. Передние стенки 62 имеют отверстия 65 для обеспечения доступа к отверстиям 64. Верхние стенки 42 снабжены передним блокировочным устройством 65', аналогичным по своей конструкции переднему устройству 19, имеющем П-образную форму в поперечном сечении и предназначенным для зацепления с передним блокировочным устройством 60, как описано выше. Переднее устройство 65' имеет верхнюю стенку 66 и прямую вертикальную боковую стенку 67, соединенную с ней, а также с верхними стенками 42.-2 006328 В передней боковой стенке 67 выполнено несколько отверстий 21 А, при этом внутри в непосредственной близости от отверстий 21 А расположены накидные гайки (не показано) для установки в них болтов (не показано), как описано выше. Верхние стенки 42 снабжены задним блокировочным устройством 70, содержащим верхнюю стенку 71, соединенную с задней стенкой 40 кассеты элемента питания 12, при этом удлиненные выступы 29 А направлены вперед для зацепления с пазами (не показано) в стенке 52. Устройство 70 содержит наклоненную вперед стенку 72, соединенную с верхней стенкой 71, и верхнюю стенку 42 с множеством выполненных в ней пазов 73, в которые входят удлиненные выступы 51 с заднего блокировочного устройства 50. Как видно из вышеизложенного, задачи настоящего изобретения были достигнуты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Модульная сборка кассет элементов питания с взаимоблокировкой и фронтальным доступом к указанной модульной сборке кассет элементов питания, содержащая основание, которое снабжено передними и задними блокировочными устройствами,по меньшей мере одну устанавливаемую в ярусном порядке кассету элемента питания для сборки на указанном основании,при этом кассета элемента питания снабжена верхней и нижней стенками и боковыми стенками, соединяющими указанные верхнюю и нижнюю стенки,приемные ячейки элементов питания в указанных кассетах элементов питания для установки в них батарейных элементов питания,устройство крепления элемента питания для фиксации указанных батарейных элементов питания в ячейках,самоблокирующееся заднее блокировочное устройство на нижней стенке кассеты элементов питания для зацепления с задним блокировочным устройством основания,при этом заднее блокировочное устройство основания содержит заднюю стенку, верхнюю стенку,соединенную с задней стенкой, наклоненную назад переднюю стенку, множество удлиненных выступов,отходящих от этой верхней стенки, и множество отверстий, выполненных в передней стенке,указанное заднее блокировочное устройство на нижней стенке кассеты элементов питания содержит переднюю стенку, нижнюю стенку, соединенную с указанной передней стенкой, наклоненную назад заднюю стенку, соединенную с нижней стенкой, множество пазов в указанной наклоненной назад стенке,в которые входят удлиненные выступы с заднего блокировочного устройства нижней стенки кассеты элемента питания, и множество удлиненных выступов, отходящих от блокировочного устройства кассеты элемента питания, для зацепления с пазами, выполненными в наклоненной назад стенке основания,посредством чего при контакте указанные наклоненные вперед и назад стенки обеспечивают клинообразную заднюю блокировку,переднее блокировочное устройство на нижней стенке кассеты элемента питания для зацепления с передним блокировочным устройством основания,при этом переднее блокировочное устройство основания содержит П-образный канал,множество отверстий в указанном канале,множество накидных гаек внутри канала, которые прилегают к отверстиям,при этом переднее блокировочное устройство кассеты элемента питания на нижней стенке кассеты элемента питания содержит переднюю стенку, нижнюю стенку и заднюю стенку, предназначенную для зацепления с П-образным каналом, имеющим отверстия,болты, вставляемые в отверстия задней стенки кассеты элемента питания и каналы для их взаимной фиксации,при этом верхние стенки кассеты элемента питания содержат переднее блокировочное устройство,включающее второй П-образный канал,множество отверстий в указанном канале,множество накидных гаек в канале, прилегающих к отверстиям,при этом в указанных боковых стенках кассеты элемента питания выполнено множество отверстий, и болты, вставляемые в отверстия и накидные гайки во втором П-образном канале для обеспечения контакта между передней кассетой и передним блокировочным устройством основания, и тем самым взаимно заклинивая основание и передние блокировочные устройства кассеты элемента питания. 2. Модульная сборка кассет элементов питания с взаимоблокировкой по п.1, в которой верхняя стенка кассеты элемента питания снабжена задним блокировочным устройством для зацепления с задним блокировочным устройством на нижней стенке кассеты элемента питания второй кассеты элемента питания, установленной в ярусном порядке на ней, и-3 006328 верхняя стенка первой кассеты элемента питания снабжена передним блокировочным устройством для зацепления с передним блокировочным устройством на нижней стенке второй, расположенной в ярусном порядке, кассеты элемента питания.
