Антитравматические спортивные ворота со стандартным отскоком мяча

Номер патента: 15855

Опубликовано: 30.12.2011

Авторы: Мора Вера Фелипе, Вискайно Камбра Хосе Рафаэль

Скачать PDF файл.

Формула / Реферат

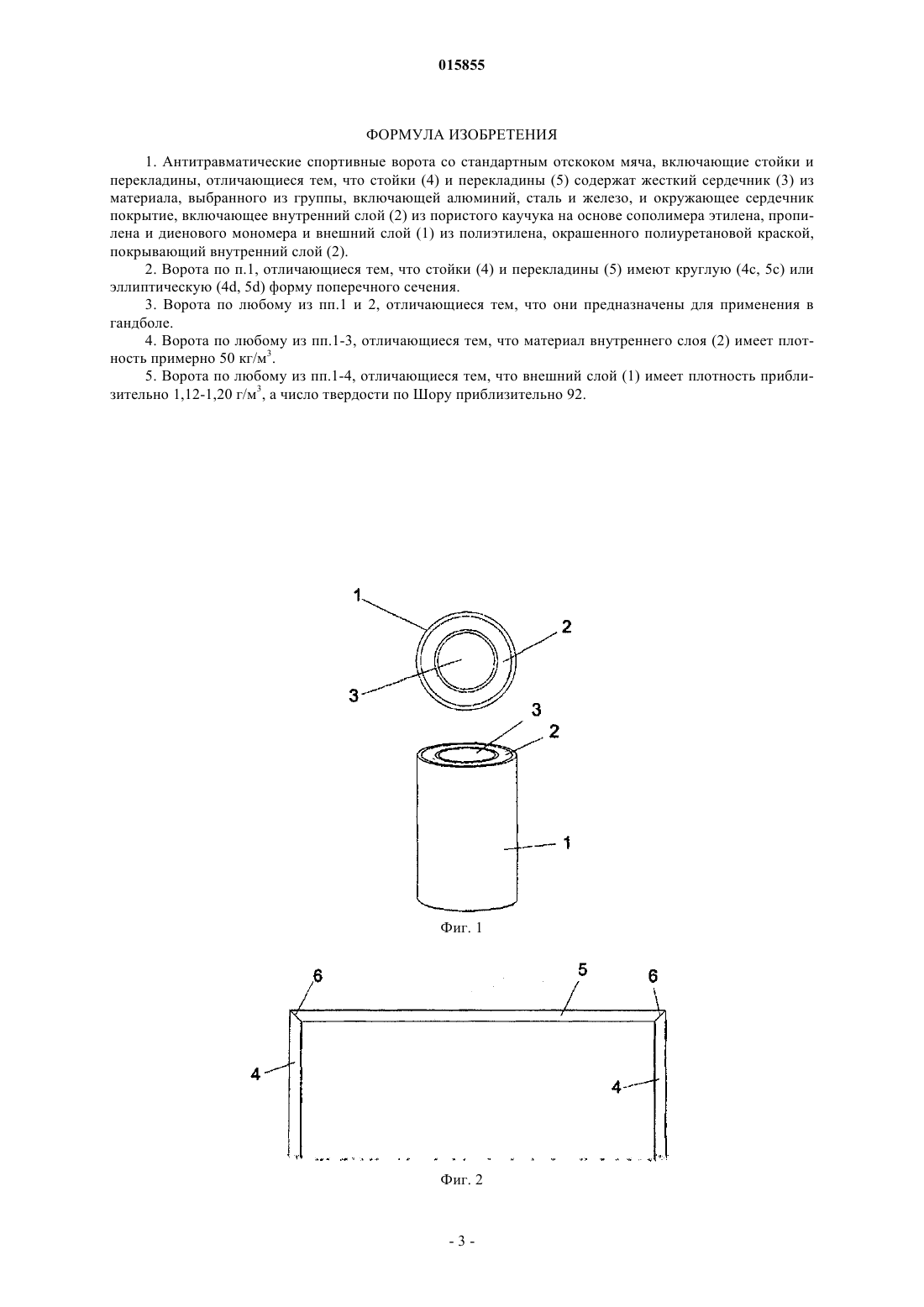

1. Антитравматические спортивные ворота со стандартным отскоком мяча, включающие стойки и перекладины, отличающиеся тем, что стойки (4) и перекладины (5) содержат жесткий сердечник (3) из материала, выбранного из группы, включающей алюминий, сталь и железо, и окружающее сердечник покрытие, включающее внутренний слой (2) из пористого каучука на основе сополимера этилена, пропилена и диенового мономера и внешний слой (1) из полиэтилена, окрашенного полиуретановой краской, покрывающий внутренний слой (2).

2. Ворота по п.1, отличающиеся тем, что стойки (4) и перекладины (5) имеют круглую (4с, 5с) или эллиптическую (4d, 5d) форму поперечного сечения.

3. Ворота по любому из пп.1 и 2, отличающиеся тем, что они предназначены для применения в гандболе.

4. Ворота по любому из пп.1-3, отличающиеся тем, что материал внутреннего слоя (2) имеет плотность примерно 50 кг/м3.

5. Ворота по любому из пп.1-4, отличающиеся тем, что внешний слой (1) имеет плотность приблизительно 1,12-1,20 г/м3, а число твердости по Шору приблизительно 92.

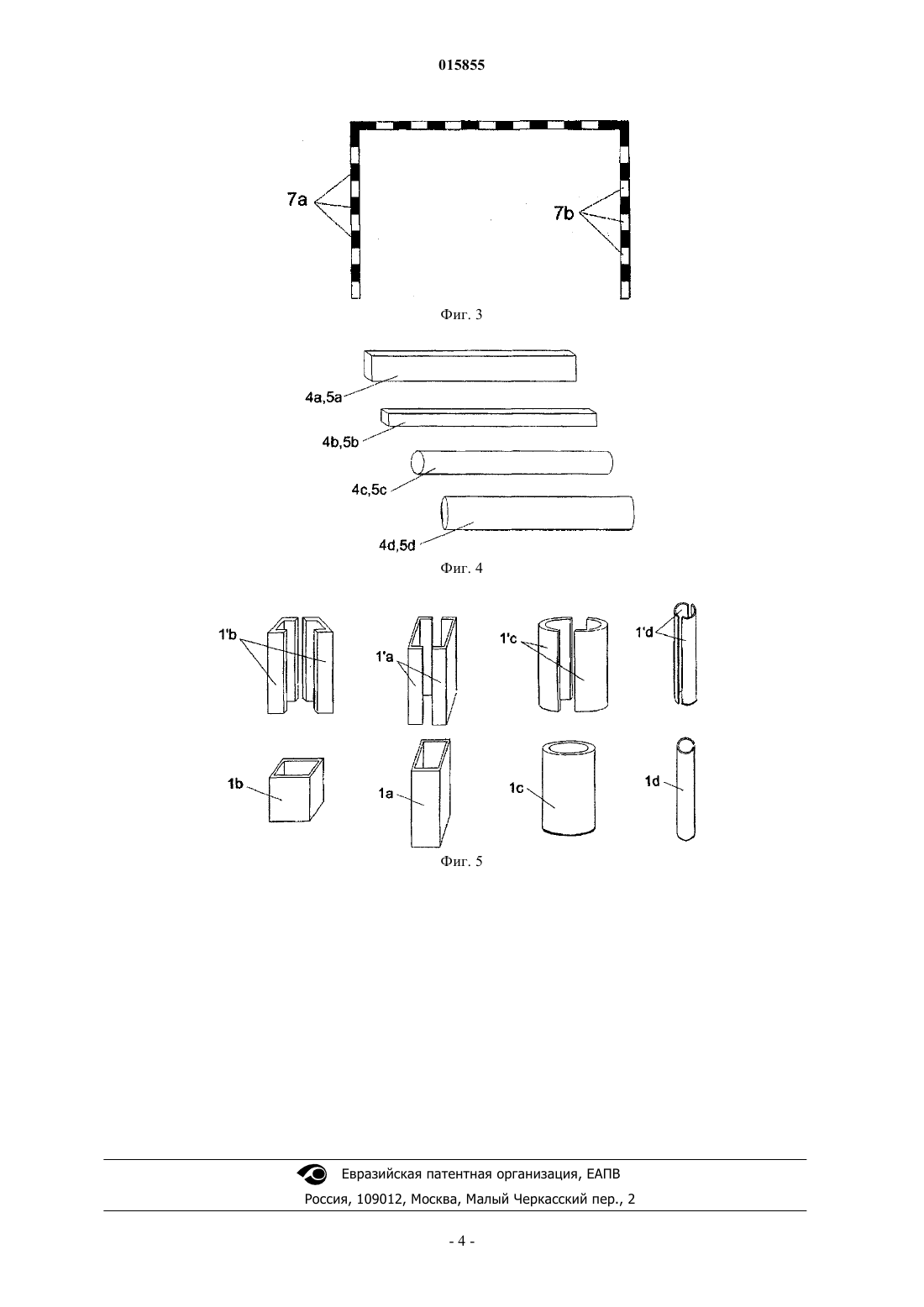

Рисунок 1


Текст

Смотреть все

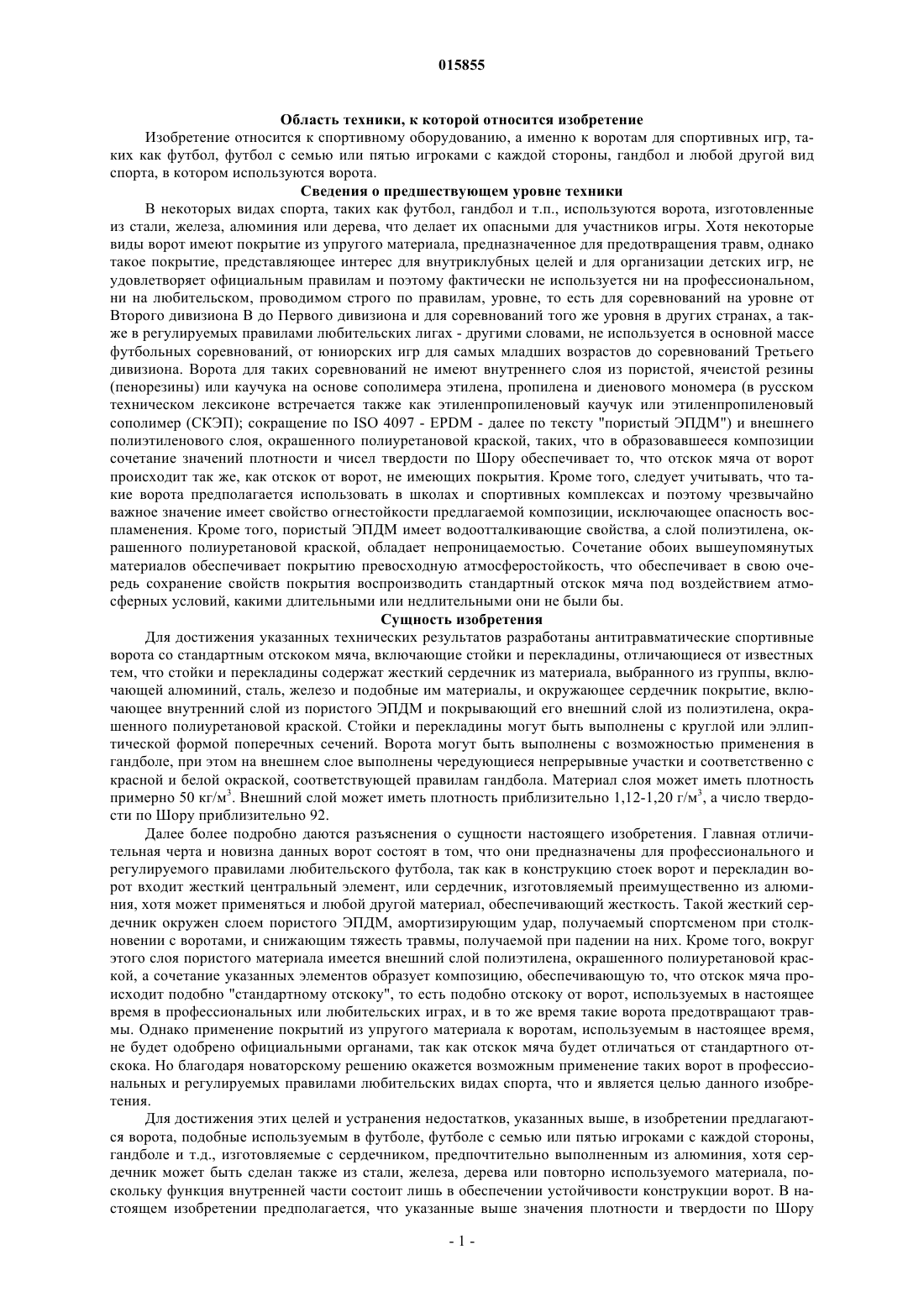

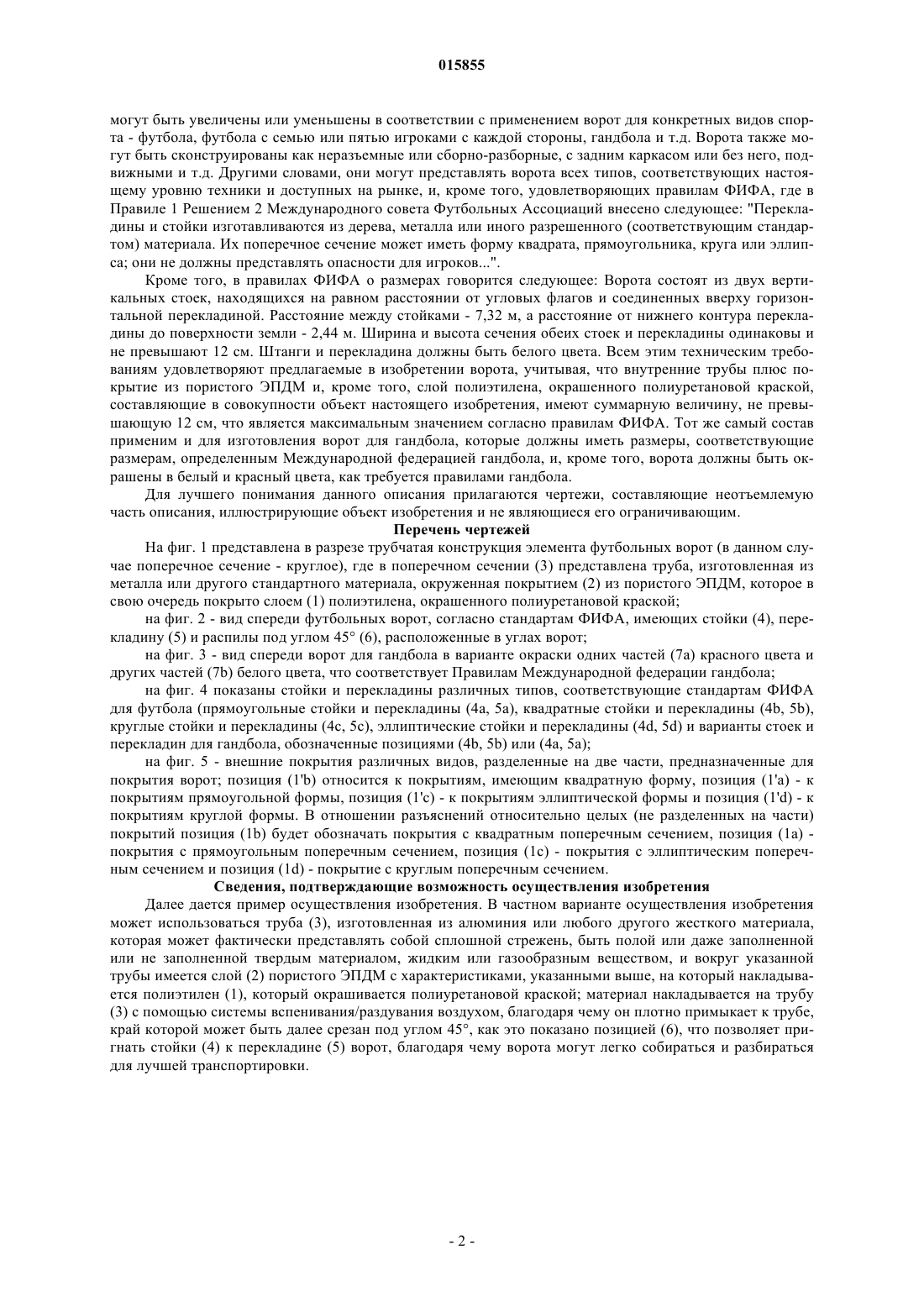

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ЕВРАЗИЙСКОМУ ПАТЕНТУ Дата публикации и выдачи патента АНТИТРАВМАТИЧЕСКИЕ СПОРТИВНЫЕ ВОРОТА СО СТАНДАРТНЫМ ОТСКОКОМ МЯЧА Данное изобретение относится к воротам, устанавливаемым на поле для определенных видов спорта, таких как футбол, футбол с семью или пятью игроками с каждой стороны, гандбол и любой сходный с ними вид спорта, в котором используются ворота, обычно состоящие из двух вертикальных стоек и верхней горизонтальной перекладины; указанные ворота сконструированы так, чтобы защитить игроков от возможных травм, обеспечивая при этом стандартный отскок мяча от ворот. Как стойки, так и перекладины ворот включают жесткий сердечник из металла, дерева или подобного материала; сердечник может иметь в поперечном сечении различные формы; сердечник окружен слоем пористого каучука на основе сополимера этилена, пропилена и диенового мономера,который в свою очередь покрыт внешним слоем полиэтилена, окрашенного полиуретановой краской.(71)(72)(73) Заявитель, изобретатель и патентовладелец: МОРА ВЕРА ФЕЛИПЕ; ВИСКАЙНО КАМБРА ХОСЕ РАФАЭЛЬ (ES) 015855 Область техники, к которой относится изобретение Изобретение относится к спортивному оборудованию, а именно к воротам для спортивных игр, таких как футбол, футбол с семью или пятью игроками с каждой стороны, гандбол и любой другой вид спорта, в котором используются ворота. Сведения о предшествующем уровне техники В некоторых видах спорта, таких как футбол, гандбол и т.п., используются ворота, изготовленные из стали, железа, алюминия или дерева, что делает их опасными для участников игры. Хотя некоторые виды ворот имеют покрытие из упругого материала, предназначенное для предотвращения травм, однако такое покрытие, представляющее интерес для внутриклубных целей и для организации детских игр, не удовлетворяет официальным правилам и поэтому фактически не используется ни на профессиональном,ни на любительском, проводимом строго по правилам, уровне, то есть для соревнований на уровне от Второго дивизиона В до Первого дивизиона и для соревнований того же уровня в других странах, а также в регулируемых правилами любительских лигах - другими словами, не используется в основной массе футбольных соревнований, от юниорских игр для самых младших возрастов до соревнований Третьего дивизиона. Ворота для таких соревнований не имеют внутреннего слоя из пористой, ячеистой резины(пенорезины) или каучука на основе сополимера этилена, пропилена и диенового мономера (в русском техническом лексиконе встречается также как этиленпропиленовый каучук или этиленпропиленовый сополимер (СКЭП); сокращение по ISO 4097 - EPDM - далее по тексту "пористый ЭПДМ") и внешнего полиэтиленового слоя, окрашенного полиуретановой краской, таких, что в образовавшееся композиции сочетание значений плотности и чисел твердости по Шору обеспечивает то, что отскок мяча от ворот происходит так же, как отскок от ворот, не имеющих покрытия. Кроме того, следует учитывать, что такие ворота предполагается использовать в школах и спортивных комплексах и поэтому чрезвычайно важное значение имеет свойство огнестойкости предлагаемой композиции, исключающее опасность воспламенения. Кроме того, пористый ЭПДМ имеет водоотталкивающие свойства, а слой полиэтилена, окрашенного полиуретановой краской, обладает непроницаемостью. Сочетание обоих вышеупомянутых материалов обеспечивает покрытию превосходную атмосферостойкость, что обеспечивает в свою очередь сохранение свойств покрытия воспроизводить стандартный отскок мяча под воздействием атмосферных условий, какими длительными или недлительными они не были бы. Сущность изобретения Для достижения указанных технических результатов разработаны антитравматические спортивные ворота со стандартным отскоком мяча, включающие стойки и перекладины, отличающиеся от известных тем, что стойки и перекладины содержат жесткий сердечник из материала, выбранного из группы, включающей алюминий, сталь, железо и подобные им материалы, и окружающее сердечник покрытие, включающее внутренний слой из пористого ЭПДМ и покрывающий его внешний слой из полиэтилена, окрашенного полиуретановой краской. Стойки и перекладины могут быть выполнены с круглой или эллиптической формой поперечных сечений. Ворота могут быть выполнены с возможностью применения в гандболе, при этом на внешнем слое выполнены чередующиеся непрерывные участки и соответственно с красной и белой окраской, соответствующей правилам гандбола. Материал слоя может иметь плотность примерно 50 кг/м 3. Внешний слой может иметь плотность приблизительно 1,12-1,20 г/м 3, а число твердости по Шору приблизительно 92. Далее более подробно даются разъяснения о сущности настоящего изобретения. Главная отличительная черта и новизна данных ворот состоят в том, что они предназначены для профессионального и регулируемого правилами любительского футбола, так как в конструкцию стоек ворот и перекладин ворот входит жесткий центральный элемент, или сердечник, изготовляемый преимущественно из алюминия, хотя может применяться и любой другой материал, обеспечивающий жесткость. Такой жесткий сердечник окружен слоем пористого ЭПДМ, амортизирующим удар, получаемый спортсменом при столкновении с воротами, и снижающим тяжесть травмы, получаемой при падении на них. Кроме того, вокруг этого слоя пористого материала имеется внешний слой полиэтилена, окрашенного полиуретановой краской, а сочетание указанных элементов образует композицию, обеспечивающую то, что отскок мяча происходит подобно "стандартному отскоку", то есть подобно отскоку от ворот, используемых в настоящее время в профессиональных или любительских играх, и в то же время такие ворота предотвращают травмы. Однако применение покрытий из упругого материала к воротам, используемым в настоящее время,не будет одобрено официальными органами, так как отскок мяча будет отличаться от стандартного отскока. Но благодаря новаторскому решению окажется возможным применение таких ворот в профессиональных и регулируемых правилами любительских видах спорта, что и является целью данного изобретения. Для достижения этих целей и устранения недостатков, указанных выше, в изобретении предлагаются ворота, подобные используемым в футболе, футболе с семью или пятью игроками с каждой стороны,гандболе и т.д., изготовляемые с сердечником, предпочтительно выполненным из алюминия, хотя сердечник может быть сделан также из стали, железа, дерева или повторно используемого материала, поскольку функция внутренней части состоит лишь в обеспечении устойчивости конструкции ворот. В настоящем изобретении предполагается, что указанные выше значения плотности и твердости по Шору-1 015855 могут быть увеличены или уменьшены в соответствии с применением ворот для конкретных видов спорта - футбола, футбола с семью или пятью игроками с каждой стороны, гандбола и т.д. Ворота также могут быть сконструированы как неразъемные или сборно-разборные, с задним каркасом или без него, подвижными и т.д. Другими словами, они могут представлять ворота всех типов, соответствующих настоящему уровню техники и доступных на рынке, и, кроме того, удовлетворяющих правилам ФИФА, где в Правиле 1 Решением 2 Международного совета Футбольных Ассоциаций внесено следующее: "Перекладины и стойки изготавливаются из дерева, металла или иного разрешенного (соответствующим стандартом) материала. Их поперечное сечение может иметь форму квадрата, прямоугольника, круга или эллипса; они не должны представлять опасности для игроков". Кроме того, в правилах ФИФА о размерах говорится следующее: Ворота состоят из двух вертикальных стоек, находящихся на равном расстоянии от угловых флагов и соединенных вверху горизонтальной перекладиной. Расстояние между стойками - 7,32 м, а расстояние от нижнего контура перекладины до поверхности земли - 2,44 м. Ширина и высота сечения обеих стоек и перекладины одинаковы и не превышают 12 см. Штанги и перекладина должны быть белого цвета. Всем этим техническим требованиям удовлетворяют предлагаемые в изобретении ворота, учитывая, что внутренние трубы плюс покрытие из пористого ЭПДМ и, кроме того, слой полиэтилена, окрашенного полиуретановой краской,составляющие в совокупности объект настоящего изобретения, имеют суммарную величину, не превышающую 12 см, что является максимальным значением согласно правилам ФИФА. Тот же самый состав применим и для изготовления ворот для гандбола, которые должны иметь размеры, соответствующие размерам, определенным Международной федерацией гандбола, и, кроме того, ворота должны быть окрашены в белый и красный цвета, как требуется правилами гандбола. Для лучшего понимания данного описания прилагаются чертежи, составляющие неотъемлемую часть описания, иллюстрирующие объект изобретения и не являющиеся его ограничивающим. Перечень чертежей На фиг. 1 представлена в разрезе трубчатая конструкция элемента футбольных ворот (в данном случае поперечное сечение - круглое), где в поперечном сечении (3) представлена труба, изготовленная из металла или другого стандартного материала, окруженная покрытием (2) из пористого ЭПДМ, которое в свою очередь покрыто слоем (1) полиэтилена, окрашенного полиуретановой краской; на фиг. 2 - вид спереди футбольных ворот, согласно стандартам ФИФА, имеющих стойки (4), перекладину (5) и распилы под углом 45 (6), расположенные в углах ворот; на фиг. 3 - вид спереди ворот для гандбола в варианте окраски одних частей (7 а) красного цвета и других частей (7b) белого цвета, что соответствует Правилам Международной федерации гандбола; на фиг. 4 показаны стойки и перекладины различных типов, соответствующие стандартам ФИФА для футбола (прямоугольные стойки и перекладины (4 а, 5 а), квадратные стойки и перекладины (4b, 5b),круглые стойки и перекладины (4 с, 5 с), эллиптические стойки и перекладины (4d, 5d) и варианты стоек и перекладин для гандбола, обозначенные позициями (4b, 5b) или (4 а, 5 а); на фиг. 5 - внешние покрытия различных видов, разделенные на две части, предназначенные для покрытия ворот; позиция (1'b) относится к покрытиям, имеющим квадратную форму, позиция (1'а) - к покрытиям прямоугольной формы, позиция (1'с) - к покрытиям эллиптической формы и позиция (1'd) - к покрытиям круглой формы. В отношении разъяснений относительно целых (не разделенных на части) покрытий позиция (1b) будет обозначать покрытия с квадратным поперечным сечением, позиция (1 а) покрытия с прямоугольным поперечным сечением, позиция (1 с) - покрытия с эллиптическим поперечным сечением и позиция (1d) - покрытие с круглым поперечным сечением. Сведения, подтверждающие возможность осуществления изобретения Далее дается пример осуществления изобретения. В частном варианте осуществления изобретения может использоваться труба (3), изготовленная из алюминия или любого другого жесткого материала,которая может фактически представлять собой сплошной стрежень, быть полой или даже заполненной или не заполненной твердым материалом, жидким или газообразным веществом, и вокруг указанной трубы имеется слой (2) пористого ЭПДМ с характеристиками, указанными выше, на который накладывается полиэтилен (1), который окрашивается полиуретановой краской; материал накладывается на трубу(3) с помощью системы вспенивания/раздувания воздухом, благодаря чему он плотно примыкает к трубе,край которой может быть далее срезан под углом 45, как это показано позицией (6), что позволяет пригнать стойки (4) к перекладине (5) ворот, благодаря чему ворота могут легко собираться и разбираться для лучшей транспортировки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Антитравматические спортивные ворота со стандартным отскоком мяча, включающие стойки и перекладины, отличающиеся тем, что стойки (4) и перекладины (5) содержат жесткий сердечник (3) из материала, выбранного из группы, включающей алюминий, сталь и железо, и окружающее сердечник покрытие, включающее внутренний слой (2) из пористого каучука на основе сополимера этилена, пропилена и диенового мономера и внешний слой (1) из полиэтилена, окрашенного полиуретановой краской,покрывающий внутренний слой (2). 2. Ворота по п.1, отличающиеся тем, что стойки (4) и перекладины (5) имеют круглую (4 с, 5 с) или эллиптическую (4d, 5d) форму поперечного сечения. 3. Ворота по любому из пп.1 и 2, отличающиеся тем, что они предназначены для применения в гандболе. 4. Ворота по любому из пп.1-3, отличающиеся тем, что материал внутреннего слоя (2) имеет плотность примерно 50 кг/м 3. 5. Ворота по любому из пп.1-4, отличающиеся тем, что внешний слой (1) имеет плотность приблизительно 1,12-1,20 г/м 3, а число твердости по Шору приблизительно 92.

МПК / Метки

МПК: F16F 7/00, A63B 63/02

Метки: антитравматические, ворота, спортивные, отскоком, стандартным, мяча
