Медицинский смесительный кислородный клапан
Формула / Реферат

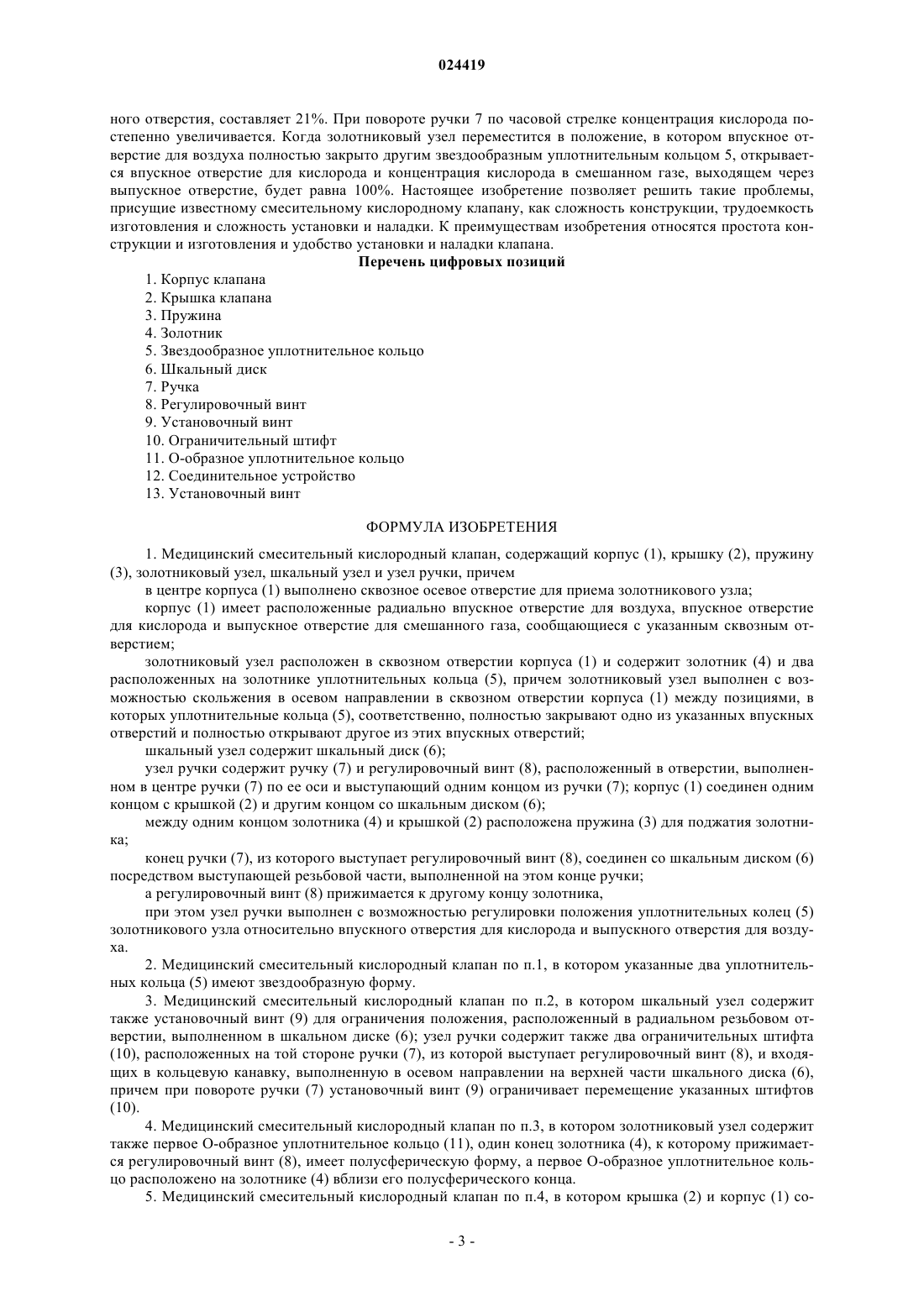

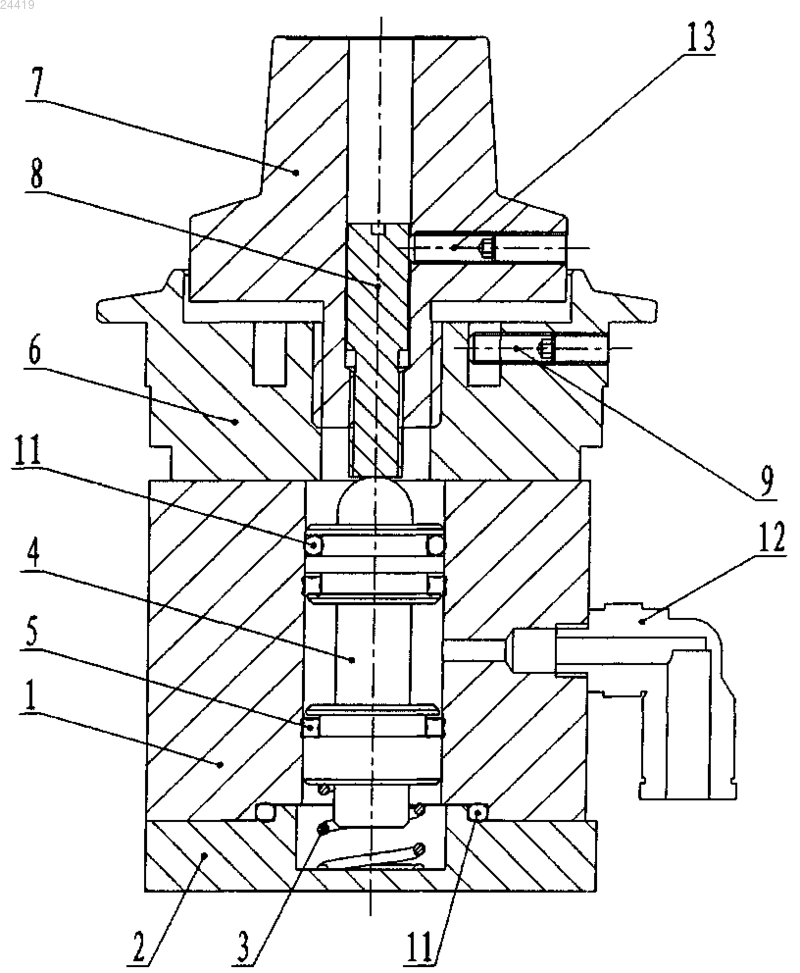

1. Медицинский смесительный кислородный клапан, содержащий корпус (1), крышку (2), пружину (3), золотниковый узел, шкальный узел и узел ручки, причем
в центре корпуса (1) выполнено сквозное осевое отверстие для приема золотникового узла;
корпус (1) имеет расположенные радиально впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа, сообщающиеся с указанным сквозным отверстием;
золотниковый узел расположен в сквозном отверстии корпуса (1) и содержит золотник (4) и два расположенных на золотнике уплотнительных кольца (5), причем золотниковый узел выполнен с возможностью скольжения в осевом направлении в сквозном отверстии корпуса (1) между позициями, в которых уплотнительные кольца (5), соответственно, полностью закрывают одно из указанных впускных отверстий и полностью открывают другое из этих впускных отверстий;
шкальный узел содержит шкальный диск (6);

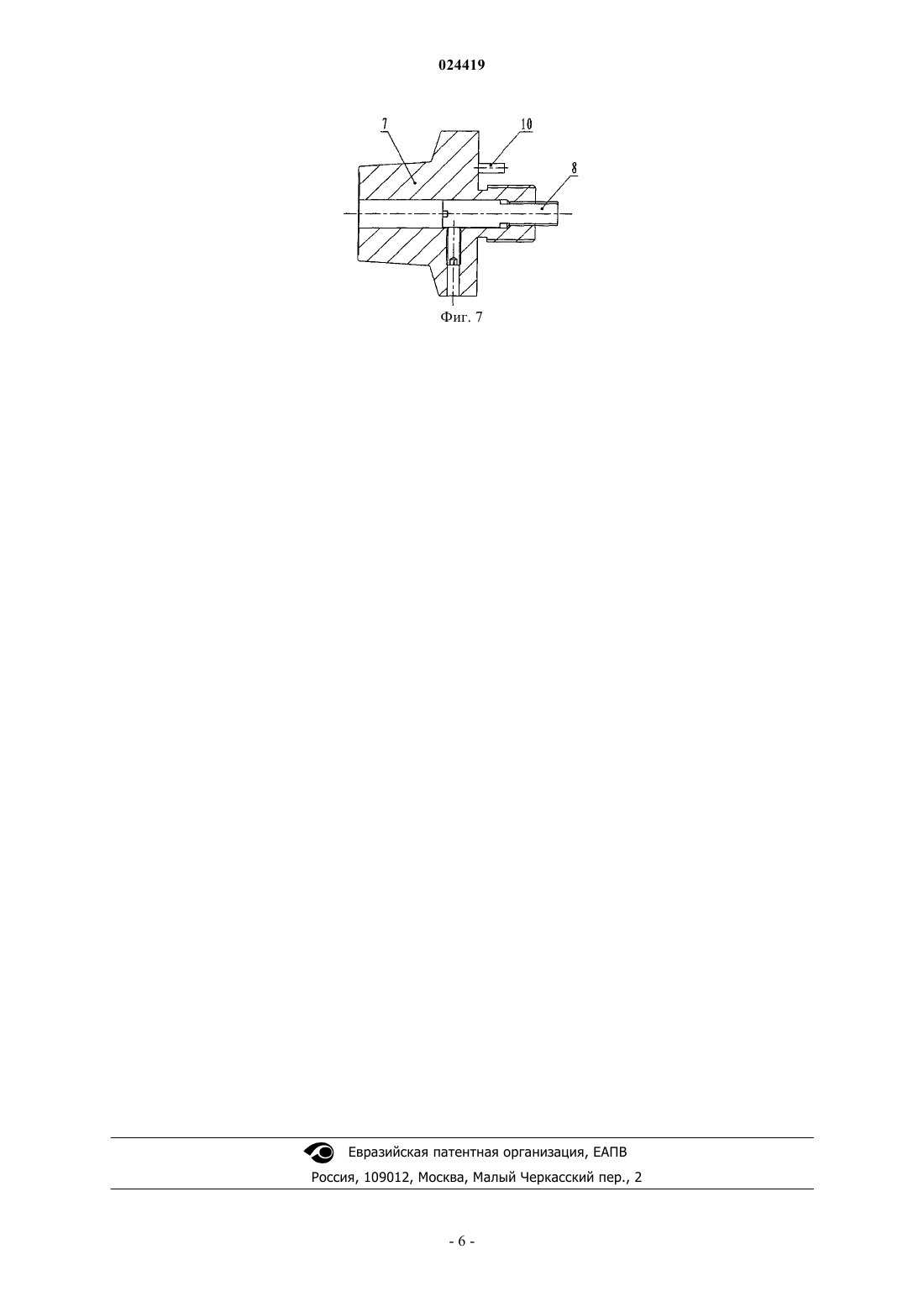

узел ручки содержит ручку (7) и регулировочный винт (8), расположенный в отверстии, выполненном в центре ручки (7) по ее оси и выступающий одним концом из ручки (7); корпус (1) соединен одним концом с крышкой (2) и другим концом со шкальным диском (6);
между одним концом золотника (4) и крышкой (2) расположена пружина (3) для поджатия золотника;
конец ручки (7), из которого выступает регулировочный винт (8), соединен со шкальным диском (6) посредством выступающей резьбовой части, выполненной на этом конце ручки;
а регулировочный винт (8) прижимается к другому концу золотника,
при этом узел ручки выполнен с возможностью регулировки положения уплотнительных колец (5) золотникового узла относительно впускного отверстия для кислорода и выпускного отверстия для воздуха.
2. Медицинский смесительный кислородный клапан по п.1, в котором указанные два уплотнительных кольца (5) имеют звездообразную форму.

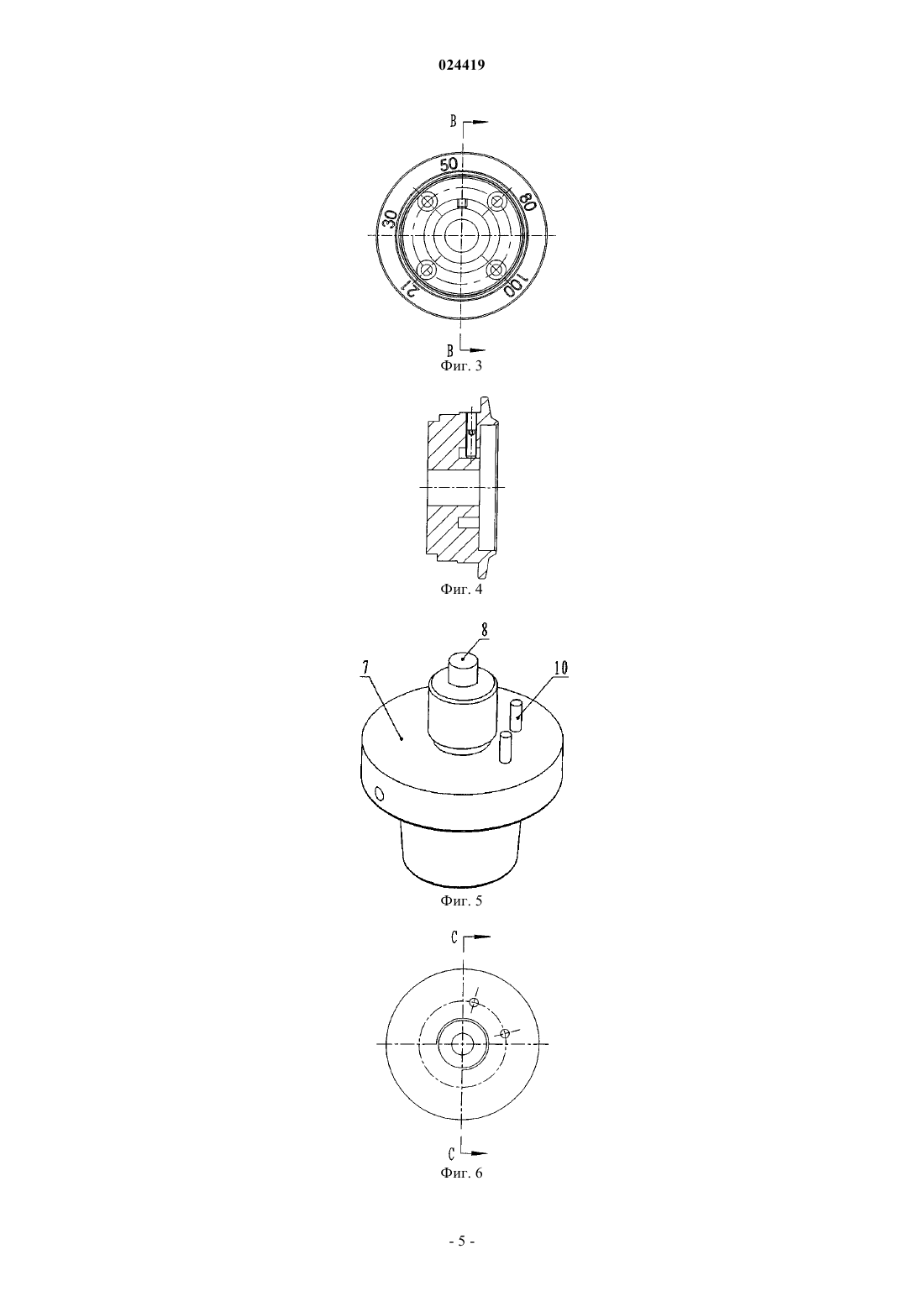

3. Медицинский смесительный кислородный клапан по п.2, в котором шкальный узел содержит также установочный винт (9) для ограничения положения, расположенный в радиальном резьбовом отверстии, выполненном в шкальном диске (6); узел ручки содержит также два ограничительных штифта (10), расположенных на той стороне ручки (7), из которой выступает регулировочный винт (8), и входящих в кольцевую канавку, выполненную в осевом направлении на верхней части шкального диска (6), причем при повороте ручки (7) установочный винт (9) ограничивает перемещение указанных штифтов (10).
4. Медицинский смесительный кислородный клапан по п.3, в котором золотниковый узел содержит также первое О-образное уплотнительное кольцо (11), один конец золотника (4), к которому прижимается регулировочный винт (8), имеет полусферическую форму, а первое О-образное уплотнительное кольцо расположено на золотнике (4) вблизи его полусферического конца.

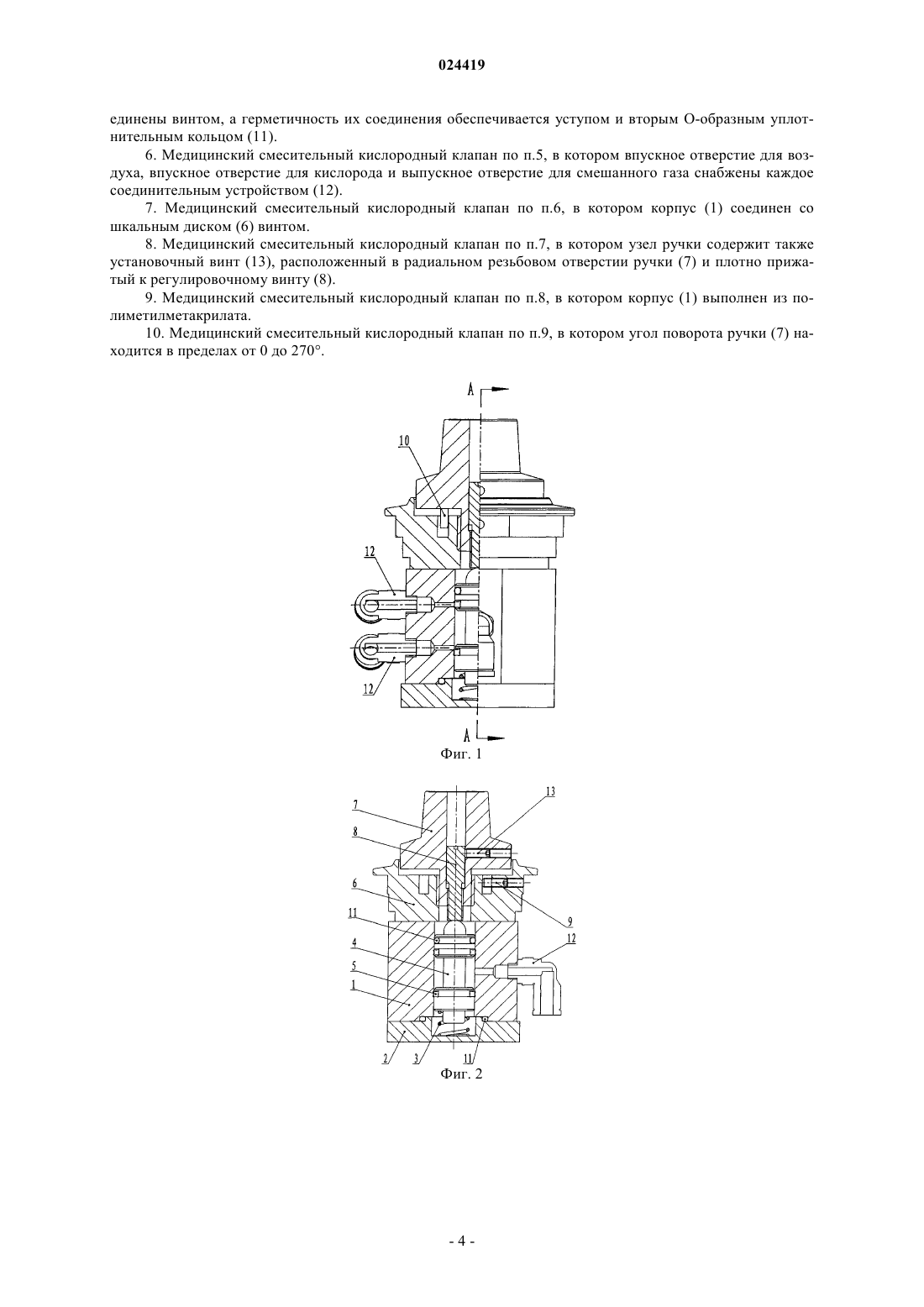

5. Медицинский смесительный кислородный клапан по п.4, в котором крышка (2) и корпус (1) соединены винтом, а герметичность их соединения обеспечивается уступом и вторым О-образным уплотнительным кольцом (11).
6. Медицинский смесительный кислородный клапан по п.5, в котором впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа снабжены каждое соединительным устройством (12).
7. Медицинский смесительный кислородный клапан по п.6, в котором корпус (1) соединен со шкальным диском (6) винтом.
8. Медицинский смесительный кислородный клапан по п.7, в котором узел ручки содержит также установочный винт (13), расположенный в радиальном резьбовом отверстии ручки (7) и плотно прижатый к регулировочному винту (8).
9. Медицинский смесительный кислородный клапан по п.8, в котором корпус (1) выполнен из полиметилметакрилата.
10. Медицинский смесительный кислородный клапан по п.9, в котором угол поворота ручки (7) находится в пределах от 0 до 270°.

Текст

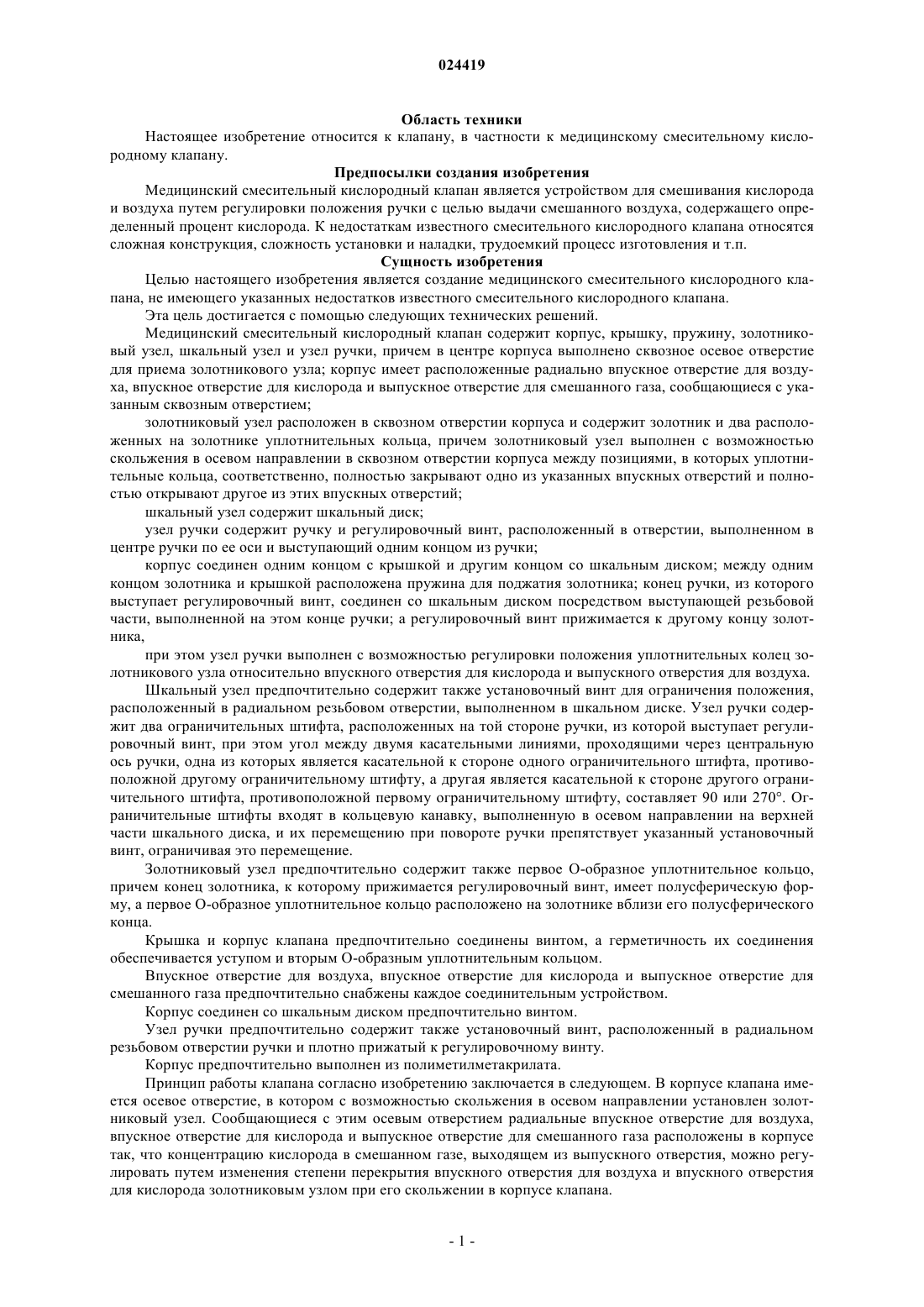

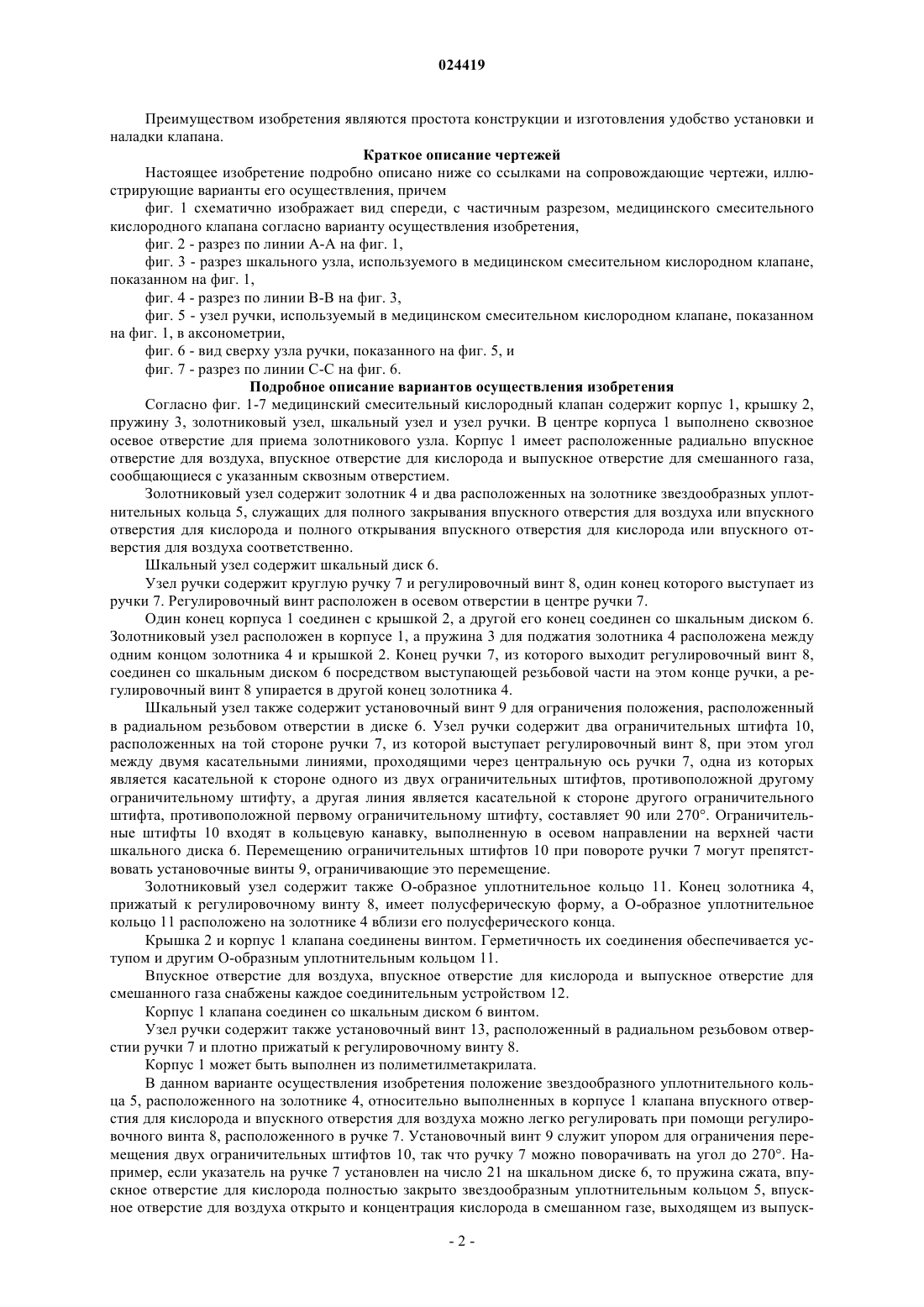

МЕДИЦИНСКИЙ СМЕСИТЕЛЬНЫЙ КИСЛОРОДНЫЙ КЛАПАН Медицинский смесительный кислородный клапан содержит корпус (1), крышку (2), пружину (3),золотниковый узел, шкальный узел и узел ручки. В центре корпуса (1) выполнено сквозное осевое отверстие для приема золотникового узла. Корпус (1) имеет расположенные радиально впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа, сообщающиеся с указанным сквозным отверстием. Золотниковый узел расположен в сквозном отверстии корпуса (1) и содержит золотник (4) и два расположенных на золотнике уплотнительных кольца (5), причем золотниковый узел выполнен с возможностью скольжения в осевом направлении в сквозном отверстии корпуса (1) между позициями, в которых уплотнительные кольца (5),соответственно, полностью закрывают одно из указанных впускных отверстий и полностью открывают другое из этих впускных отверстий. Шкальный узел содержит шкальный диск (6), а узел ручки содержит ручку (7) и регулировочный винт (8), расположенный в отверстии, выполненном в центре ручки (7) по ее оси и выступающий одним концом из ручки (7). Корпус (1) соединен одним концом с крышкой (2) и другим концом со шкальным диском (6). Между одним концом золотника (4) и крышкой (2) расположена пружина (3) для поджатия золотника. Конец ручки (7),из которого выступает регулировочный винт (8), соединен со шкальным диском (6) посредством выступающей резьбовой части, выполненной на этом конце ручки, а регулировочный винт (8) прижимается к другому концу золотника. Узел ручки выполнен с возможностью регулировки положения уплотнительных колец (5) золотникового узла относительно впускного отверстия для кислорода и выпускного отверстия для воздуха. Область техники Настоящее изобретение относится к клапану, в частности к медицинскому смесительному кислородному клапану. Предпосылки создания изобретения Медицинский смесительный кислородный клапан является устройством для смешивания кислорода и воздуха путем регулировки положения ручки с целью выдачи смешанного воздуха, содержащего определенный процент кислорода. К недостаткам известного смесительного кислородного клапана относятся сложная конструкция, сложность установки и наладки, трудоемкий процесс изготовления и т.п. Сущность изобретения Целью настоящего изобретения является создание медицинского смесительного кислородного клапана, не имеющего указанных недостатков известного смесительного кислородного клапана. Эта цель достигается с помощью следующих технических решений. Медицинский смесительный кислородный клапан содержит корпус, крышку, пружину, золотниковый узел, шкальный узел и узел ручки, причем в центре корпуса выполнено сквозное осевое отверстие для приема золотникового узла; корпус имеет расположенные радиально впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа, сообщающиеся с указанным сквозным отверстием; золотниковый узел расположен в сквозном отверстии корпуса и содержит золотник и два расположенных на золотнике уплотнительных кольца, причем золотниковый узел выполнен с возможностью скольжения в осевом направлении в сквозном отверстии корпуса между позициями, в которых уплотнительные кольца, соответственно, полностью закрывают одно из указанных впускных отверстий и полностью открывают другое из этих впускных отверстий; шкальный узел содержит шкальный диск; узел ручки содержит ручку и регулировочный винт, расположенный в отверстии, выполненном в центре ручки по ее оси и выступающий одним концом из ручки; корпус соединен одним концом с крышкой и другим концом со шкальным диском; между одним концом золотника и крышкой расположена пружина для поджатия золотника; конец ручки, из которого выступает регулировочный винт, соединен со шкальным диском посредством выступающей резьбовой части, выполненной на этом конце ручки; а регулировочный винт прижимается к другому концу золотника,при этом узел ручки выполнен с возможностью регулировки положения уплотнительных колец золотникового узла относительно впускного отверстия для кислорода и выпускного отверстия для воздуха. Шкальный узел предпочтительно содержит также установочный винт для ограничения положения,расположенный в радиальном резьбовом отверстии, выполненном в шкальном диске. Узел ручки содержит два ограничительных штифта, расположенных на той стороне ручки, из которой выступает регулировочный винт, при этом угол между двумя касательными линиями, проходящими через центральную ось ручки, одна из которых является касательной к стороне одного ограничительного штифта, противоположной другому ограничительному штифту, а другая является касательной к стороне другого ограничительного штифта, противоположной первому ограничительному штифту, составляет 90 или 270. Ограничительные штифты входят в кольцевую канавку, выполненную в осевом направлении на верхней части шкального диска, и их перемещению при повороте ручки препятствует указанный установочный винт, ограничивая это перемещение. Золотниковый узел предпочтительно содержит также первое О-образное уплотнительное кольцо,причем конец золотника, к которому прижимается регулировочный винт, имеет полусферическую форму, а первое О-образное уплотнительное кольцо расположено на золотнике вблизи его полусферического конца. Крышка и корпус клапана предпочтительно соединены винтом, а герметичность их соединения обеспечивается уступом и вторым О-образным уплотнительным кольцом. Впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа предпочтительно снабжены каждое соединительным устройством. Корпус соединен со шкальным диском предпочтительно винтом. Узел ручки предпочтительно содержит также установочный винт, расположенный в радиальном резьбовом отверстии ручки и плотно прижатый к регулировочному винту. Корпус предпочтительно выполнен из полиметилметакрилата. Принцип работы клапана согласно изобретению заключается в следующем. В корпусе клапана имеется осевое отверстие, в котором с возможностью скольжения в осевом направлении установлен золотниковый узел. Сообщающиеся с этим осевым отверстием радиальные впускное отверстие для воздуха,впускное отверстие для кислорода и выпускное отверстие для смешанного газа расположены в корпусе так, что концентрацию кислорода в смешанном газе, выходящем из выпускного отверстия, можно регулировать путем изменения степени перекрытия впускного отверстия для воздуха и впускного отверстия для кислорода золотниковым узлом при его скольжении в корпусе клапана. Преимуществом изобретения являются простота конструкции и изготовления удобство установки и наладки клапана. Краткое описание чертежей Настоящее изобретение подробно описано ниже со ссылками на сопровождающие чертежи, иллюстрирующие варианты его осуществления, причем фиг. 1 схематично изображает вид спереди, с частичным разрезом, медицинского смесительного кислородного клапана согласно варианту осуществления изобретения,фиг. 2 - разрез по линии А-А на фиг. 1,фиг. 3 - разрез шкального узла, используемого в медицинском смесительном кислородном клапане,показанном на фиг. 1,фиг. 4 - разрез по линии В-В на фиг. 3,фиг. 5 - узел ручки, используемый в медицинском смесительном кислородном клапане, показанном на фиг. 1, в аксонометрии,фиг. 6 - вид сверху узла ручки, показанного на фиг. 5, и фиг. 7 - разрез по линии С-С на фиг. 6. Подробное описание вариантов осуществления изобретения Согласно фиг. 1-7 медицинский смесительный кислородный клапан содержит корпус 1, крышку 2,пружину 3, золотниковый узел, шкальный узел и узел ручки. В центре корпуса 1 выполнено сквозное осевое отверстие для приема золотникового узла. Корпус 1 имеет расположенные радиально впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа,сообщающиеся с указанным сквозным отверстием. Золотниковый узел содержит золотник 4 и два расположенных на золотнике звездообразных уплотнительных кольца 5, служащих для полного закрывания впускного отверстия для воздуха или впускного отверстия для кислорода и полного открывания впускного отверстия для кислорода или впускного отверстия для воздуха соответственно. Шкальный узел содержит шкальный диск 6. Узел ручки содержит круглую ручку 7 и регулировочный винт 8, один конец которого выступает из ручки 7. Регулировочный винт расположен в осевом отверстии в центре ручки 7. Один конец корпуса 1 соединен с крышкой 2, а другой его конец соединен со шкальным диском 6. Золотниковый узел расположен в корпусе 1, а пружина 3 для поджатия золотника 4 расположена между одним концом золотника 4 и крышкой 2. Конец ручки 7, из которого выходит регулировочный винт 8,соединен со шкальным диском 6 посредством выступающей резьбовой части на этом конце ручки, а регулировочный винт 8 упирается в другой конец золотника 4. Шкальный узел также содержит установочный винт 9 для ограничения положения, расположенный в радиальном резьбовом отверстии в диске 6. Узел ручки содержит два ограничительных штифта 10,расположенных на той стороне ручки 7, из которой выступает регулировочный винт 8, при этом угол между двумя касательными линиями, проходящими через центральную ось ручки 7, одна из которых является касательной к стороне одного из двух ограничительных штифтов, противоположной другому ограничительному штифту, а другая линия является касательной к стороне другого ограничительного штифта, противоположной первому ограничительному штифту, составляет 90 или 270. Ограничительные штифты 10 входят в кольцевую канавку, выполненную в осевом направлении на верхней части шкального диска 6. Перемещению ограничительных штифтов 10 при повороте ручки 7 могут препятствовать установочные винты 9, ограничивающие это перемещение. Золотниковый узел содержит также О-образное уплотнительное кольцо 11. Конец золотника 4,прижатый к регулировочному винту 8, имеет полусферическую форму, а О-образное уплотнительное кольцо 11 расположено на золотнике 4 вблизи его полусферического конца. Крышка 2 и корпус 1 клапана соединены винтом. Герметичность их соединения обеспечивается уступом и другим О-образным уплотнительным кольцом 11. Впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа снабжены каждое соединительным устройством 12. Корпус 1 клапана соединен со шкальным диском 6 винтом. Узел ручки содержит также установочный винт 13, расположенный в радиальном резьбовом отверстии ручки 7 и плотно прижатый к регулировочному винту 8. Корпус 1 может быть выполнен из полиметилметакрилата. В данном варианте осуществления изобретения положение звездообразного уплотнительного кольца 5, расположенного на золотнике 4, относительно выполненных в корпусе 1 клапана впускного отверстия для кислорода и впускного отверстия для воздуха можно легко регулировать при помощи регулировочного винта 8, расположенного в ручке 7. Установочный винт 9 служит упором для ограничения перемещения двух ограничительных штифтов 10, так что ручку 7 можно поворачивать на угол до 270. Например, если указатель на ручке 7 установлен на число 21 на шкальном диске 6, то пружина сжата, впускное отверстие для кислорода полностью закрыто звездообразным уплотнительным кольцом 5, впускное отверстие для воздуха открыто и концентрация кислорода в смешанном газе, выходящем из выпуск-2 024419 ного отверстия, составляет 21%. При повороте ручки 7 по часовой стрелке концентрация кислорода постепенно увеличивается. Когда золотниковый узел переместится в положение, в котором впускное отверстие для воздуха полностью закрыто другим звездообразным уплотнительным кольцом 5, открывается впускное отверстие для кислорода и концентрация кислорода в смешанном газе, выходящем через выпускное отверстие, будет равна 100%. Настоящее изобретение позволяет решить такие проблемы,присущие известному смесительному кислородному клапану, как сложность конструкции, трудоемкость изготовления и сложность установки и наладки. К преимуществам изобретения относятся простота конструкции и изготовления и удобство установки и наладки клапана. Перечень цифровых позиций 1. Корпус клапана 2. Крышка клапана 3. Пружина 4. Золотник 5. Звездообразное уплотнительное кольцо 6. Шкальный диск 7. Ручка 8. Регулировочный винт 9. Установочный винт 10. Ограничительный штифт 11. О-образное уплотнительное кольцо 12. Соединительное устройство 13. Установочный винт ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Медицинский смесительный кислородный клапан, содержащий корпус (1), крышку (2), пружину(3), золотниковый узел, шкальный узел и узел ручки, причем в центре корпуса (1) выполнено сквозное осевое отверстие для приема золотникового узла; корпус (1) имеет расположенные радиально впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа, сообщающиеся с указанным сквозным отверстием; золотниковый узел расположен в сквозном отверстии корпуса (1) и содержит золотник (4) и два расположенных на золотнике уплотнительных кольца (5), причем золотниковый узел выполнен с возможностью скольжения в осевом направлении в сквозном отверстии корпуса (1) между позициями, в которых уплотнительные кольца (5), соответственно, полностью закрывают одно из указанных впускных отверстий и полностью открывают другое из этих впускных отверстий; шкальный узел содержит шкальный диск (6); узел ручки содержит ручку (7) и регулировочный винт (8), расположенный в отверстии, выполненном в центре ручки (7) по ее оси и выступающий одним концом из ручки (7); корпус (1) соединен одним концом с крышкой (2) и другим концом со шкальным диском (6); между одним концом золотника (4) и крышкой (2) расположена пружина (3) для поджатия золотника; конец ручки (7), из которого выступает регулировочный винт (8), соединен со шкальным диском (6) посредством выступающей резьбовой части, выполненной на этом конце ручки; а регулировочный винт (8) прижимается к другому концу золотника,при этом узел ручки выполнен с возможностью регулировки положения уплотнительных колец (5) золотникового узла относительно впускного отверстия для кислорода и выпускного отверстия для воздуха. 2. Медицинский смесительный кислородный клапан по п.1, в котором указанные два уплотнительных кольца (5) имеют звездообразную форму. 3. Медицинский смесительный кислородный клапан по п.2, в котором шкальный узел содержит также установочный винт (9) для ограничения положения, расположенный в радиальном резьбовом отверстии, выполненном в шкальном диске (6); узел ручки содержит также два ограничительных штифта(10), расположенных на той стороне ручки (7), из которой выступает регулировочный винт (8), и входящих в кольцевую канавку, выполненную в осевом направлении на верхней части шкального диска (6),причем при повороте ручки (7) установочный винт (9) ограничивает перемещение указанных штифтов(10). 4. Медицинский смесительный кислородный клапан по п.3, в котором золотниковый узел содержит также первое О-образное уплотнительное кольцо (11), один конец золотника (4), к которому прижимается регулировочный винт (8), имеет полусферическую форму, а первое О-образное уплотнительное кольцо расположено на золотнике (4) вблизи его полусферического конца. 5. Медицинский смесительный кислородный клапан по п.4, в котором крышка (2) и корпус (1) со-3 024419 единены винтом, а герметичность их соединения обеспечивается уступом и вторым О-образным уплотнительным кольцом (11). 6. Медицинский смесительный кислородный клапан по п.5, в котором впускное отверстие для воздуха, впускное отверстие для кислорода и выпускное отверстие для смешанного газа снабжены каждое соединительным устройством (12). 7. Медицинский смесительный кислородный клапан по п.6, в котором корпус (1) соединен со шкальным диском (6) винтом. 8. Медицинский смесительный кислородный клапан по п.7, в котором узел ручки содержит также установочный винт (13), расположенный в радиальном резьбовом отверстии ручки (7) и плотно прижатый к регулировочному винту (8). 9. Медицинский смесительный кислородный клапан по п.8, в котором корпус (1) выполнен из полиметилметакрилата. 10. Медицинский смесительный кислородный клапан по п.9, в котором угол поворота ручки (7) находится в пределах от 0 до 270.
МПК / Метки
МПК: A61M 16/20, A61M 39/22
Метки: кислородный, медицинский, смесительный, клапан
