Смесительный барабан для доменной печи

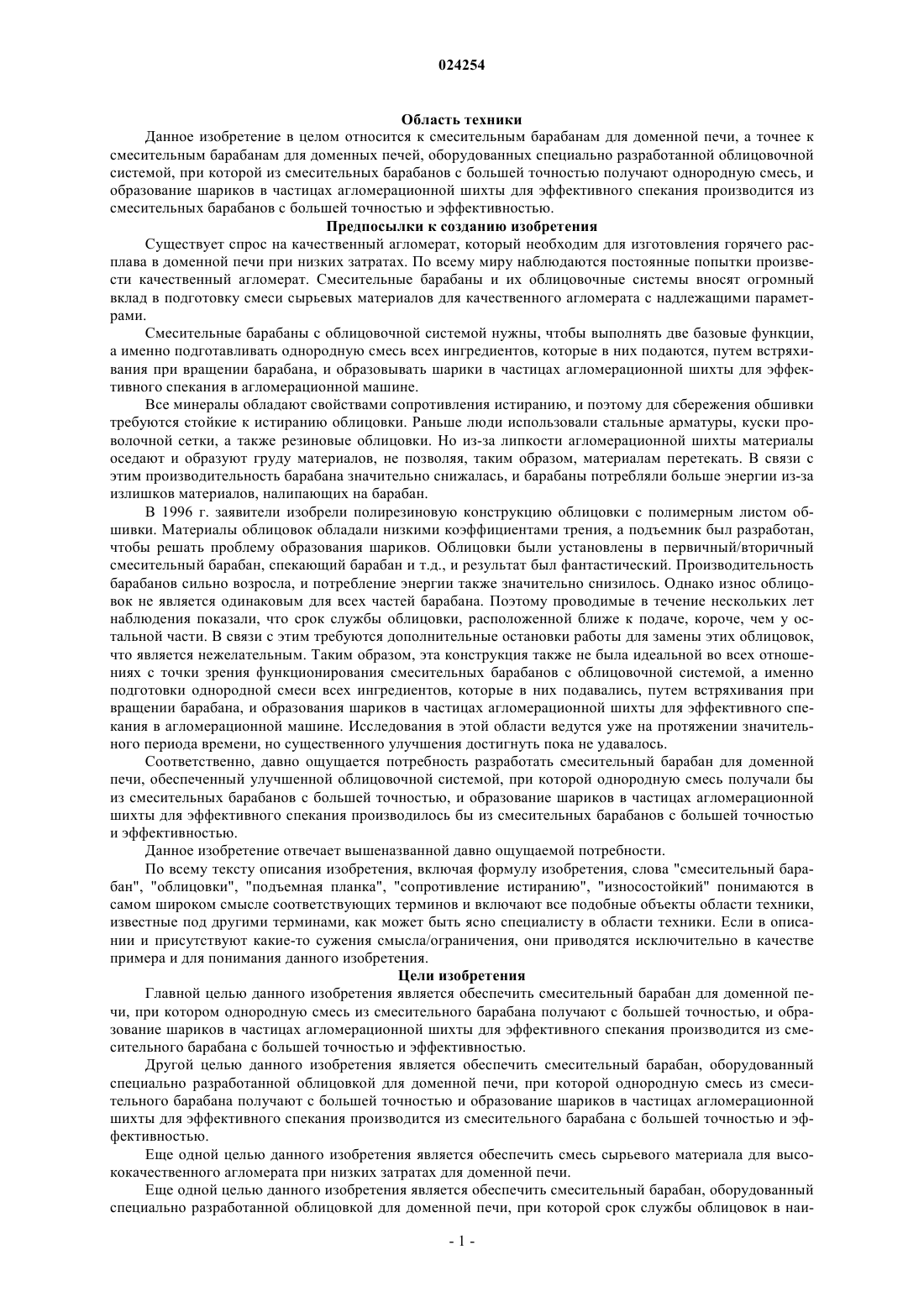

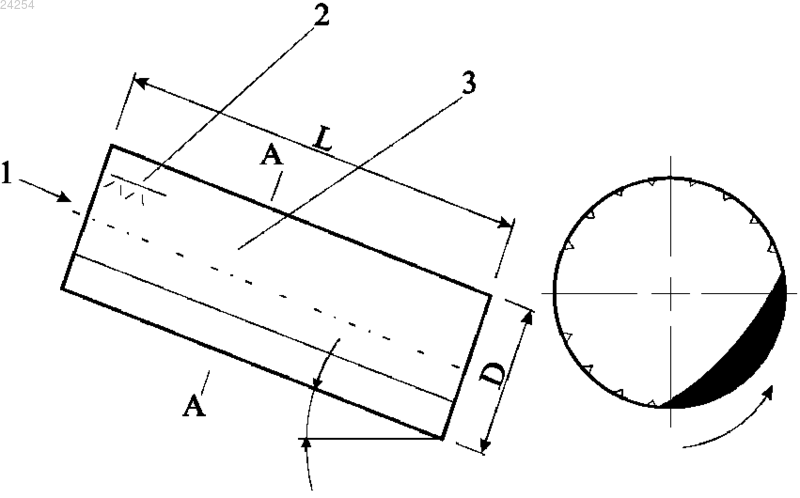

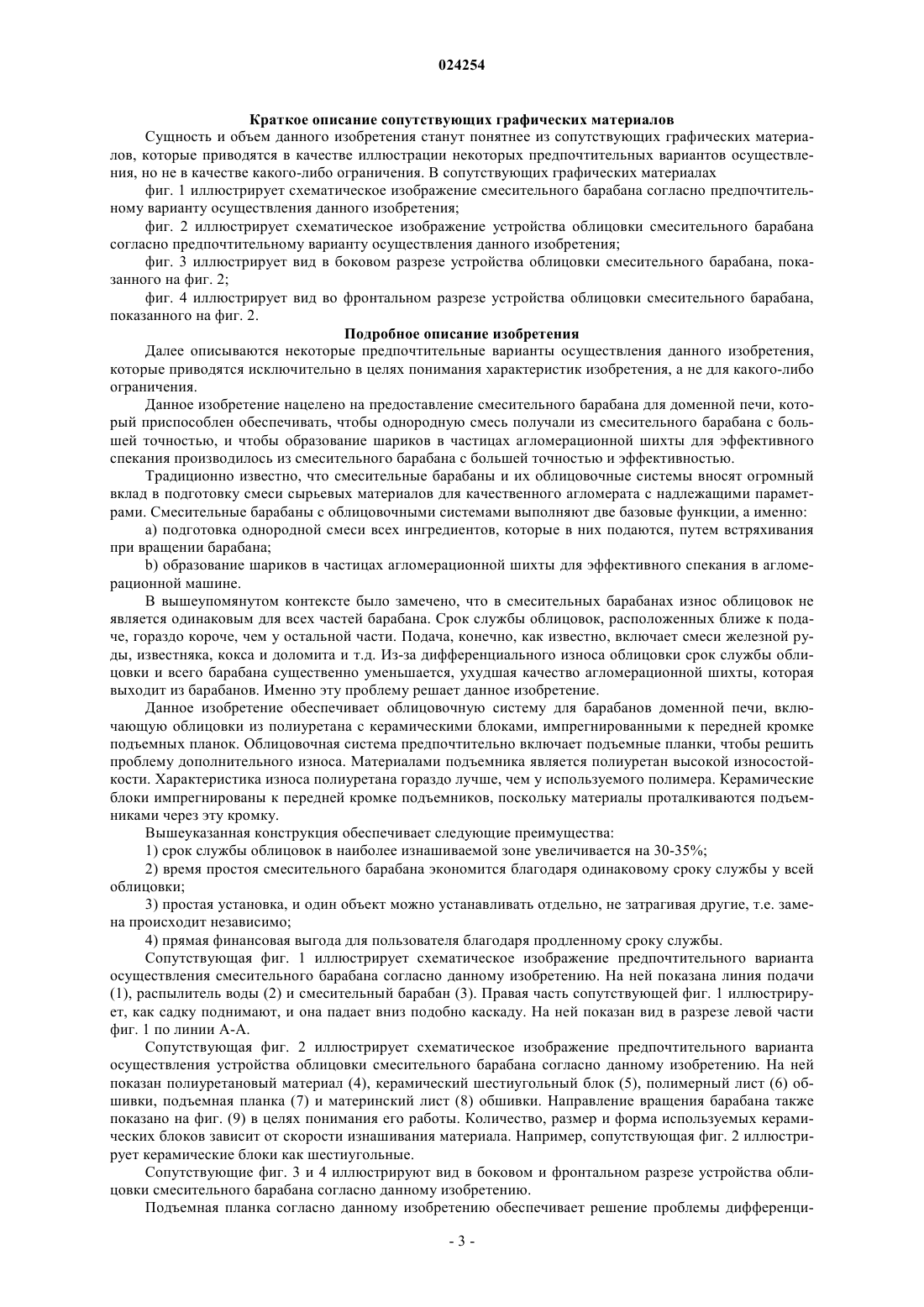

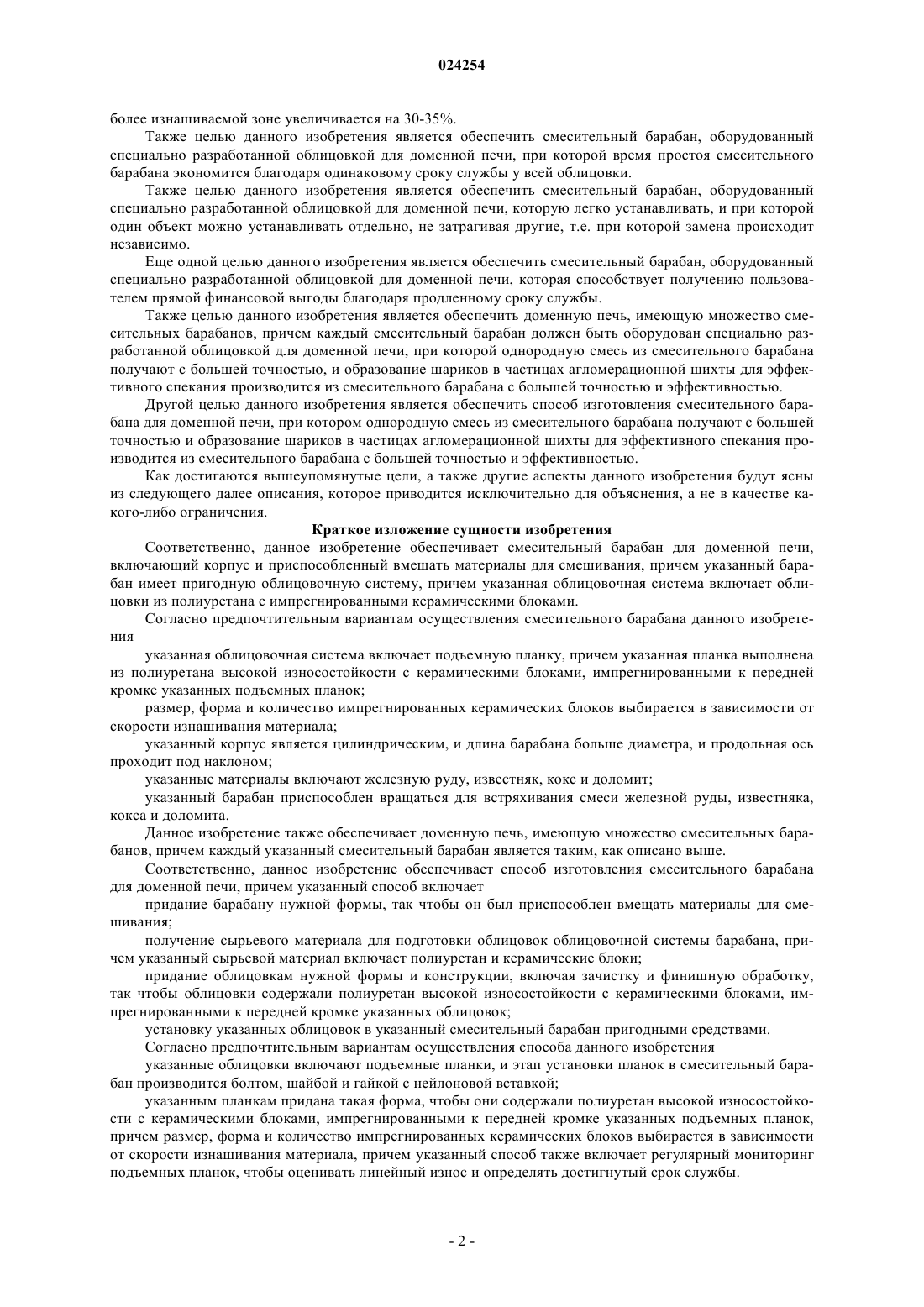

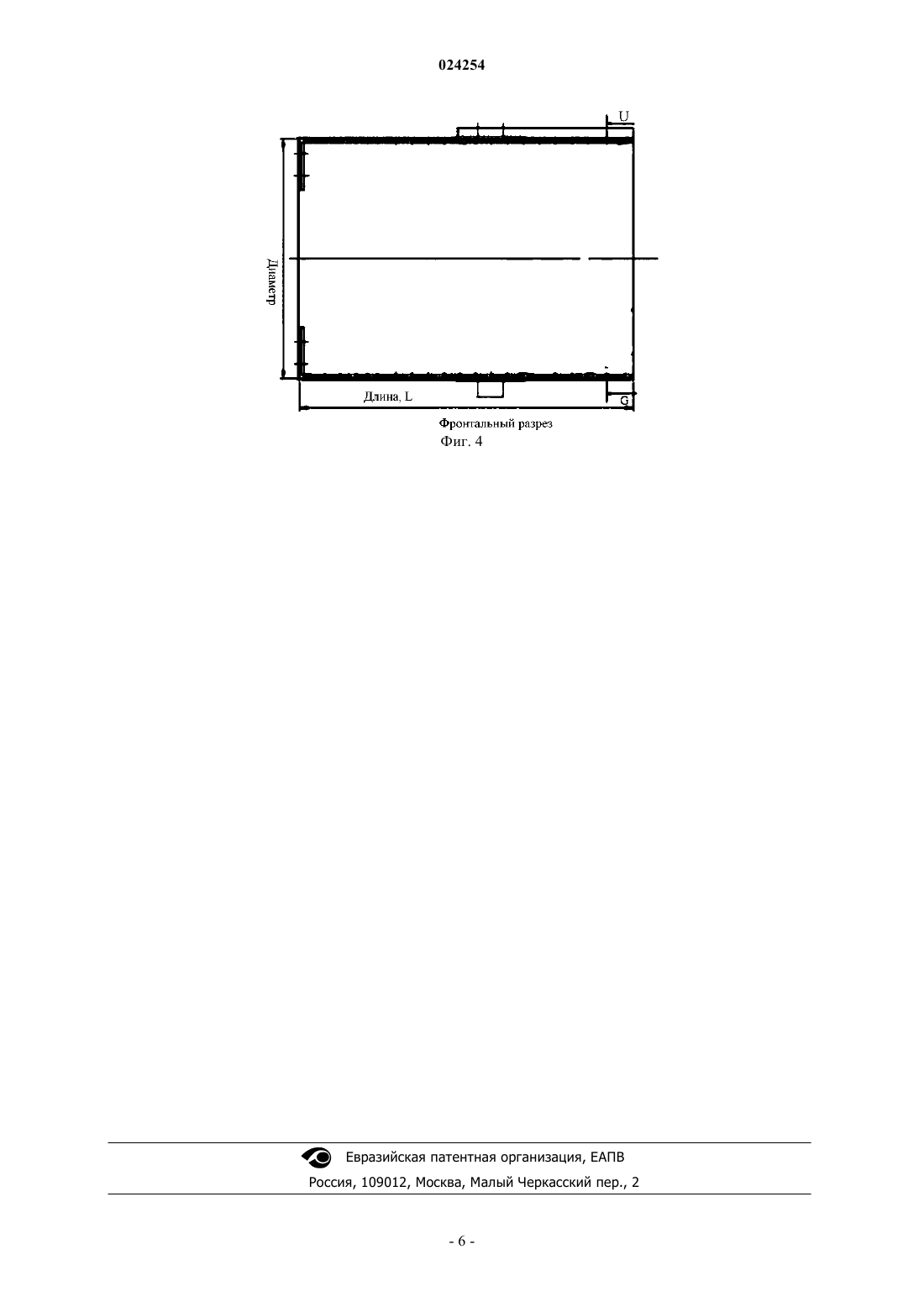

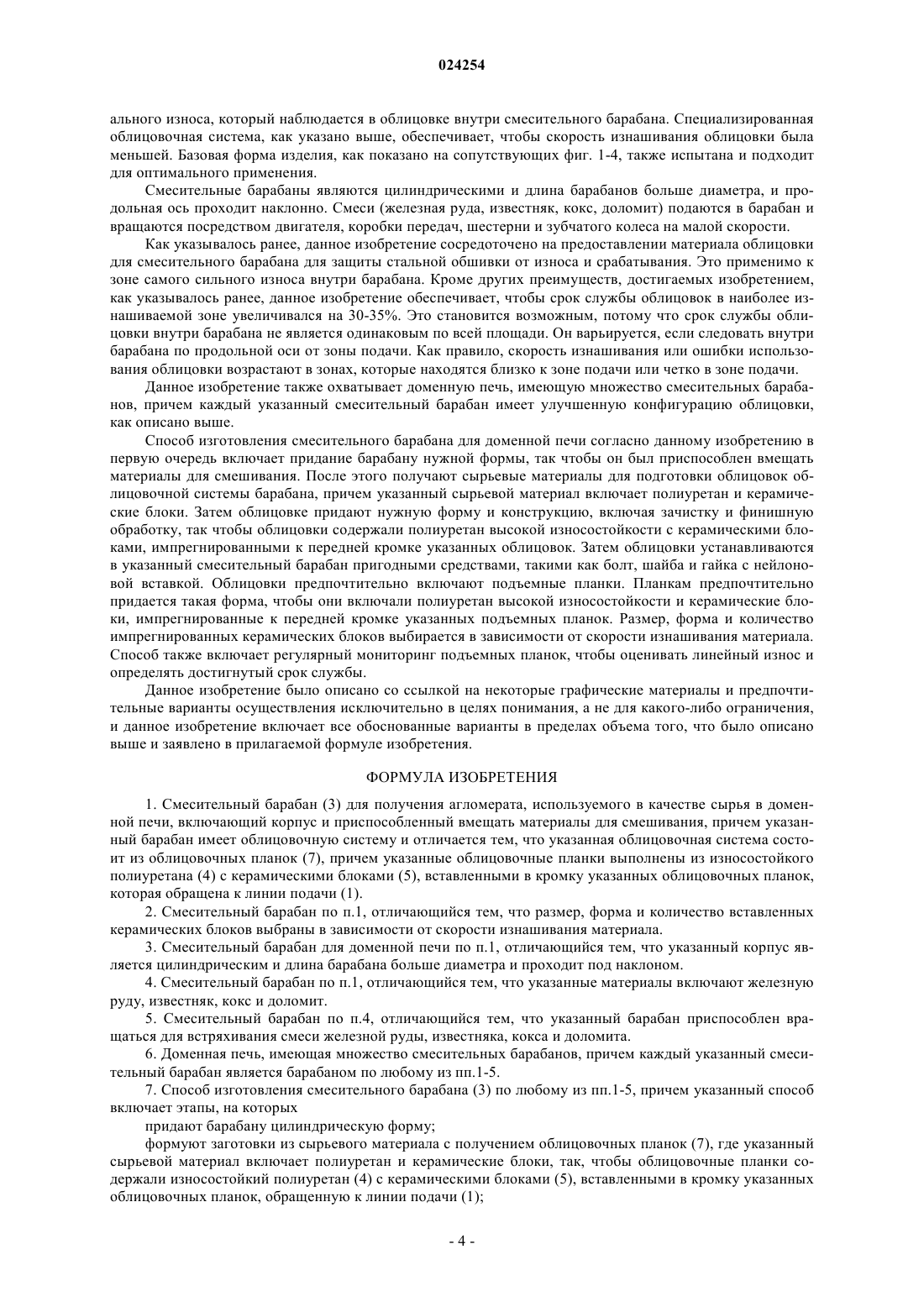

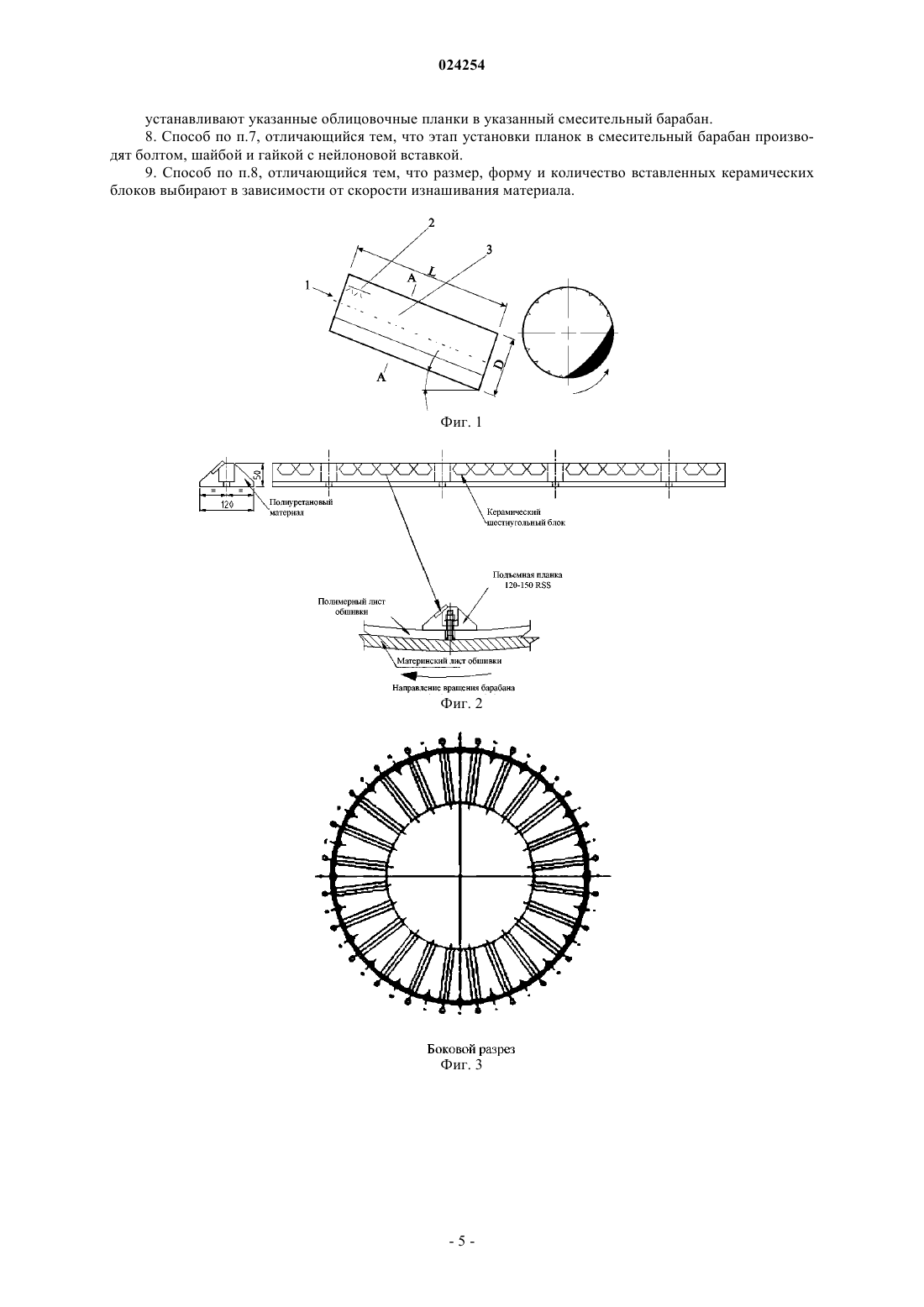

СМЕСИТЕЛЬНЫЙ БАРАБАН ДЛЯ ДОМЕННОЙ ПЕЧИ Смесительный барабан (3) для доменной печи, включающий корпус и приспособленный вмещать материалы (1) для смешивания, причем указанный барабан имеет пригодную облицовочную систему, причем указанная облицовочная система включает облицовки из полиуретана с импрегнированными керамическими блоками.(71)(73) Заявитель и патентовладелец: ТЕГА ИНДАСТРИЗ ЛИМИТЕД (IN) Область техники Данное изобретение в целом относится к смесительным барабанам для доменной печи, а точнее к смесительным барабанам для доменных печей, оборудованных специально разработанной облицовочной системой, при которой из смесительных барабанов с большей точностью получают однородную смесь, и образование шариков в частицах агломерационной шихты для эффективного спекания производится из смесительных барабанов с большей точностью и эффективностью. Предпосылки к созданию изобретения Существует спрос на качественный агломерат, который необходим для изготовления горячего расплава в доменной печи при низких затратах. По всему миру наблюдаются постоянные попытки произвести качественный агломерат. Смесительные барабаны и их облицовочные системы вносят огромный вклад в подготовку смеси сырьевых материалов для качественного агломерата с надлежащими параметрами. Смесительные барабаны с облицовочной системой нужны, чтобы выполнять две базовые функции,а именно подготавливать однородную смесь всех ингредиентов, которые в них подаются, путем встряхивания при вращении барабана, и образовывать шарики в частицах агломерационной шихты для эффективного спекания в агломерационной машине. Все минералы обладают свойствами сопротивления истиранию, и поэтому для сбережения обшивки требуются стойкие к истиранию облицовки. Раньше люди использовали стальные арматуры, куски проволочной сетки, а также резиновые облицовки. Но из-за липкости агломерационной шихты материалы оседают и образуют груду материалов, не позволяя, таким образом, материалам перетекать. В связи с этим производительность барабана значительно снижалась, и барабаны потребляли больше энергии из-за излишков материалов, налипающих на барабан. В 1996 г. заявители изобрели полирезиновую конструкцию облицовки с полимерным листом обшивки. Материалы облицовок обладали низкими коэффициентами трения, а подъемник был разработан,чтобы решать проблему образования шариков. Облицовки были установлены в первичный/вторичный смесительный барабан, спекающий барабан и т.д., и результат был фантастический. Производительность барабанов сильно возросла, и потребление энергии также значительно снизилось. Однако износ облицовок не является одинаковым для всех частей барабана. Поэтому проводимые в течение нескольких лет наблюдения показали, что срок службы облицовки, расположенной ближе к подаче, короче, чем у остальной части. В связи с этим требуются дополнительные остановки работы для замены этих облицовок,что является нежелательным. Таким образом, эта конструкция также не была идеальной во всех отношениях с точки зрения функционирования смесительных барабанов с облицовочной системой, а именно подготовки однородной смеси всех ингредиентов, которые в них подавались, путем встряхивания при вращении барабана, и образования шариков в частицах агломерационной шихты для эффективного спекания в агломерационной машине. Исследования в этой области ведутся уже на протяжении значительного периода времени, но существенного улучшения достигнуть пока не удавалось. Соответственно, давно ощущается потребность разработать смесительный барабан для доменной печи, обеспеченный улучшенной облицовочной системой, при которой однородную смесь получали бы из смесительных барабанов с большей точностью, и образование шариков в частицах агломерационной шихты для эффективного спекания производилось бы из смесительных барабанов с большей точностью и эффективностью. Данное изобретение отвечает вышеназванной давно ощущаемой потребности. По всему тексту описания изобретения, включая формулу изобретения, слова "смесительный барабан", "облицовки", "подъемная планка", "сопротивление истиранию", "износостойкий" понимаются в самом широком смысле соответствующих терминов и включают все подобные объекты области техники,известные под другими терминами, как может быть ясно специалисту в области техники. Если в описании и присутствуют какие-то сужения смысла/ограничения, они приводятся исключительно в качестве примера и для понимания данного изобретения. Цели изобретения Главной целью данного изобретения является обеспечить смесительный барабан для доменной печи, при котором однородную смесь из смесительного барабана получают с большей точностью, и образование шариков в частицах агломерационной шихты для эффективного спекания производится из смесительного барабана с большей точностью и эффективностью. Другой целью данного изобретения является обеспечить смесительный барабан, оборудованный специально разработанной облицовкой для доменной печи, при которой однородную смесь из смесительного барабана получают с большей точностью и образование шариков в частицах агломерационной шихты для эффективного спекания производится из смесительного барабана с большей точностью и эффективностью. Еще одной целью данного изобретения является обеспечить смесь сырьевого материала для высококачественного агломерата при низких затратах для доменной печи. Еще одной целью данного изобретения является обеспечить смесительный барабан, оборудованный специально разработанной облицовкой для доменной печи, при которой срок службы облицовок в наи-1 024254 более изнашиваемой зоне увеличивается на 30-35%. Также целью данного изобретения является обеспечить смесительный барабан, оборудованный специально разработанной облицовкой для доменной печи, при которой время простоя смесительного барабана экономится благодаря одинаковому сроку службы у всей облицовки. Также целью данного изобретения является обеспечить смесительный барабан, оборудованный специально разработанной облицовкой для доменной печи, которую легко устанавливать, и при которой один объект можно устанавливать отдельно, не затрагивая другие, т.е. при которой замена происходит независимо. Еще одной целью данного изобретения является обеспечить смесительный барабан, оборудованный специально разработанной облицовкой для доменной печи, которая способствует получению пользователем прямой финансовой выгоды благодаря продленному сроку службы. Также целью данного изобретения является обеспечить доменную печь, имеющую множество смесительных барабанов, причем каждый смесительный барабан должен быть оборудован специально разработанной облицовкой для доменной печи, при которой однородную смесь из смесительного барабана получают с большей точностью, и образование шариков в частицах агломерационной шихты для эффективного спекания производится из смесительного барабана с большей точностью и эффективностью. Другой целью данного изобретения является обеспечить способ изготовления смесительного барабана для доменной печи, при котором однородную смесь из смесительного барабана получают с большей точностью и образование шариков в частицах агломерационной шихты для эффективного спекания производится из смесительного барабана с большей точностью и эффективностью. Как достигаются вышеупомянутые цели, а также другие аспекты данного изобретения будут ясны из следующего далее описания, которое приводится исключительно для объяснения, а не в качестве какого-либо ограничения. Краткое изложение сущности изобретения Соответственно, данное изобретение обеспечивает смесительный барабан для доменной печи,включающий корпус и приспособленный вмещать материалы для смешивания, причем указанный барабан имеет пригодную облицовочную систему, причем указанная облицовочная система включает облицовки из полиуретана с импрегнированными керамическими блоками. Согласно предпочтительным вариантам осуществления смесительного барабана данного изобретения указанная облицовочная система включает подъемную планку, причем указанная планка выполнена из полиуретана высокой износостойкости с керамическими блоками, импрегнированными к передней кромке указанных подъемных планок; размер, форма и количество импрегнированных керамических блоков выбирается в зависимости от скорости изнашивания материала; указанный корпус является цилиндрическим, и длина барабана больше диаметра, и продольная ось проходит под наклоном; указанные материалы включают железную руду, известняк, кокс и доломит; указанный барабан приспособлен вращаться для встряхивания смеси железной руды, известняка,кокса и доломита. Данное изобретение также обеспечивает доменную печь, имеющую множество смесительных барабанов, причем каждый указанный смесительный барабан является таким, как описано выше. Соответственно, данное изобретение обеспечивает способ изготовления смесительного барабана для доменной печи, причем указанный способ включает придание барабану нужной формы, так чтобы он был приспособлен вмещать материалы для смешивания; получение сырьевого материала для подготовки облицовок облицовочной системы барабана, причем указанный сырьевой материал включает полиуретан и керамические блоки; придание облицовкам нужной формы и конструкции, включая зачистку и финишную обработку,так чтобы облицовки содержали полиуретан высокой износостойкости с керамическими блоками, импрегнированными к передней кромке указанных облицовок; установку указанных облицовок в указанный смесительный барабан пригодными средствами. Согласно предпочтительным вариантам осуществления способа данного изобретения указанные облицовки включают подъемные планки, и этап установки планок в смесительный барабан производится болтом, шайбой и гайкой с нейлоновой вставкой; указанным планкам придана такая форма, чтобы они содержали полиуретан высокой износостойкости с керамическими блоками, импрегнированными к передней кромке указанных подъемных планок,причем размер, форма и количество импрегнированных керамических блоков выбирается в зависимости от скорости изнашивания материала, причем указанный способ также включает регулярный мониторинг подъемных планок, чтобы оценивать линейный износ и определять достигнутый срок службы. Краткое описание сопутствующих графических материалов Сущность и объем данного изобретения станут понятнее из сопутствующих графических материалов, которые приводятся в качестве иллюстрации некоторых предпочтительных вариантов осуществления, но не в качестве какого-либо ограничения. В сопутствующих графических материалах фиг. 1 иллюстрирует схематическое изображение смесительного барабана согласно предпочтительному варианту осуществления данного изобретения; фиг. 2 иллюстрирует схематическое изображение устройства облицовки смесительного барабана согласно предпочтительному варианту осуществления данного изобретения; фиг. 3 иллюстрирует вид в боковом разрезе устройства облицовки смесительного барабана, показанного на фиг. 2; фиг. 4 иллюстрирует вид во фронтальном разрезе устройства облицовки смесительного барабана,показанного на фиг. 2. Подробное описание изобретения Далее описываются некоторые предпочтительные варианты осуществления данного изобретения,которые приводятся исключительно в целях понимания характеристик изобретения, а не для какого-либо ограничения. Данное изобретение нацелено на предоставление смесительного барабана для доменной печи, который приспособлен обеспечивать, чтобы однородную смесь получали из смесительного барабана с большей точностью, и чтобы образование шариков в частицах агломерационной шихты для эффективного спекания производилось из смесительного барабана с большей точностью и эффективностью. Традиционно известно, что смесительные барабаны и их облицовочные системы вносят огромный вклад в подготовку смеси сырьевых материалов для качественного агломерата с надлежащими параметрами. Смесительные барабаны с облицовочными системами выполняют две базовые функции, а именно:a) подготовка однородной смеси всех ингредиентов, которые в них подаются, путем встряхивания при вращении барабана;b) образование шариков в частицах агломерационной шихты для эффективного спекания в агломерационной машине. В вышеупомянутом контексте было замечено, что в смесительных барабанах износ облицовок не является одинаковым для всех частей барабана. Срок службы облицовок, расположенных ближе к подаче, гораздо короче, чем у остальной части. Подача, конечно, как известно, включает смеси железной руды, известняка, кокса и доломита и т.д. Из-за дифференциального износа облицовки срок службы облицовки и всего барабана существенно уменьшается, ухудшая качество агломерационной шихты, которая выходит из барабанов. Именно эту проблему решает данное изобретение. Данное изобретение обеспечивает облицовочную систему для барабанов доменной печи, включающую облицовки из полиуретана с керамическими блоками, импрегнированными к передней кромке подъемных планок. Облицовочная система предпочтительно включает подъемные планки, чтобы решить проблему дополнительного износа. Материалами подъемника является полиуретан высокой износостойкости. Характеристика износа полиуретана гораздо лучше, чем у используемого полимера. Керамические блоки импрегнированы к передней кромке подъемников, поскольку материалы проталкиваются подъемниками через эту кромку. Вышеуказанная конструкция обеспечивает следующие преимущества: 1) срок службы облицовок в наиболее изнашиваемой зоне увеличивается на 30-35%; 2) время простоя смесительного барабана экономится благодаря одинаковому сроку службы у всей облицовки; 3) простая установка, и один объект можно устанавливать отдельно, не затрагивая другие, т.е. замена происходит независимо; 4) прямая финансовая выгода для пользователя благодаря продленному сроку службы. Сопутствующая фиг. 1 иллюстрирует схематическое изображение предпочтительного варианта осуществления смесительного барабана согласно данному изобретению. На ней показана линия подачи(1), распылитель воды (2) и смесительный барабан (3). Правая часть сопутствующей фиг. 1 иллюстрирует, как садку поднимают, и она падает вниз подобно каскаду. На ней показан вид в разрезе левой части фиг. 1 по линии А-A. Сопутствующая фиг. 2 иллюстрирует схематическое изображение предпочтительного варианта осуществления устройства облицовки смесительного барабана согласно данному изобретению. На ней показан полиуретановый материал (4), керамический шестиугольный блок (5), полимерный лист (6) обшивки, подъемная планка (7) и материнский лист (8) обшивки. Направление вращения барабана также показано на фиг. (9) в целях понимания его работы. Количество, размер и форма используемых керамических блоков зависит от скорости изнашивания материала. Например, сопутствующая фиг. 2 иллюстрирует керамические блоки как шестиугольные. Сопутствующие фиг. 3 и 4 иллюстрируют вид в боковом и фронтальном разрезе устройства облицовки смесительного барабана согласно данному изобретению. Подъемная планка согласно данному изобретению обеспечивает решение проблемы дифференци-3 024254 ального износа, который наблюдается в облицовке внутри смесительного барабана. Специализированная облицовочная система, как указано выше, обеспечивает, чтобы скорость изнашивания облицовки была меньшей. Базовая форма изделия, как показано на сопутствующих фиг. 1-4, также испытана и подходит для оптимального применения. Смесительные барабаны являются цилиндрическими и длина барабанов больше диаметра, и продольная ось проходит наклонно. Смеси (железная руда, известняк, кокс, доломит) подаются в барабан и вращаются посредством двигателя, коробки передач, шестерни и зубчатого колеса на малой скорости. Как указывалось ранее, данное изобретение сосредоточено на предоставлении материала облицовки для смесительного барабана для защиты стальной обшивки от износа и срабатывания. Это применимо к зоне самого сильного износа внутри барабана. Кроме других преимуществ, достигаемых изобретением,как указывалось ранее, данное изобретение обеспечивает, чтобы срок службы облицовок в наиболее изнашиваемой зоне увеличивался на 30-35%. Это становится возможным, потому что срок службы облицовки внутри барабана не является одинаковым по всей площади. Он варьируется, если следовать внутри барабана по продольной оси от зоны подачи. Как правило, скорость изнашивания или ошибки использования облицовки возрастают в зонах, которые находятся близко к зоне подачи или четко в зоне подачи. Данное изобретение также охватывает доменную печь, имеющую множество смесительных барабанов, причем каждый указанный смесительный барабан имеет улучшенную конфигурацию облицовки,как описано выше. Способ изготовления смесительного барабана для доменной печи согласно данному изобретению в первую очередь включает придание барабану нужной формы, так чтобы он был приспособлен вмещать материалы для смешивания. После этого получают сырьевые материалы для подготовки облицовок облицовочной системы барабана, причем указанный сырьевой материал включает полиуретан и керамические блоки. Затем облицовке придают нужную форму и конструкцию, включая зачистку и финишную обработку, так чтобы облицовки содержали полиуретан высокой износостойкости с керамическими блоками, импрегнированными к передней кромке указанных облицовок. Затем облицовки устанавливаются в указанный смесительный барабан пригодными средствами, такими как болт, шайба и гайка с нейлоновой вставкой. Облицовки предпочтительно включают подъемные планки. Планкам предпочтительно придается такая форма, чтобы они включали полиуретан высокой износостойкости и керамические блоки, импрегнированные к передней кромке указанных подъемных планок. Размер, форма и количество импрегнированных керамических блоков выбирается в зависимости от скорости изнашивания материала. Способ также включает регулярный мониторинг подъемных планок, чтобы оценивать линейный износ и определять достигнутый срок службы. Данное изобретение было описано со ссылкой на некоторые графические материалы и предпочтительные варианты осуществления исключительно в целях понимания, а не для какого-либо ограничения,и данное изобретение включает все обоснованные варианты в пределах объема того, что было описано выше и заявлено в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Смесительный барабан (3) для получения агломерата, используемого в качестве сырья в доменной печи, включающий корпус и приспособленный вмещать материалы для смешивания, причем указанный барабан имеет облицовочную систему и отличается тем, что указанная облицовочная система состоит из облицовочных планок (7), причем указанные облицовочные планки выполнены из износостойкого полиуретана (4) с керамическими блоками (5), вставленными в кромку указанных облицовочных планок,которая обращена к линии подачи (1). 2. Смесительный барабан по п.1, отличающийся тем, что размер, форма и количество вставленных керамических блоков выбраны в зависимости от скорости изнашивания материала. 3. Смесительный барабан для доменной печи по п.1, отличающийся тем, что указанный корпус является цилиндрическим и длина барабана больше диаметра и проходит под наклоном. 4. Смесительный барабан по п.1, отличающийся тем, что указанные материалы включают железную руду, известняк, кокс и доломит. 5. Смесительный барабан по п.4, отличающийся тем, что указанный барабан приспособлен вращаться для встряхивания смеси железной руды, известняка, кокса и доломита. 6. Доменная печь, имеющая множество смесительных барабанов, причем каждый указанный смесительный барабан является барабаном по любому из пп.1-5. 7. Способ изготовления смесительного барабана (3) по любому из пп.1-5, причем указанный способ включает этапы, на которых придают барабану цилиндрическую форму; формуют заготовки из сырьевого материала с получением облицовочных планок (7), где указанный сырьевой материал включает полиуретан и керамические блоки, так, чтобы облицовочные планки содержали износостойкий полиуретан (4) с керамическими блоками (5), вставленными в кромку указанных облицовочных планок, обращенную к линии подачи (1); устанавливают указанные облицовочные планки в указанный смесительный барабан. 8. Способ по п.7, отличающийся тем, что этап установки планок в смесительный барабан производят болтом, шайбой и гайкой с нейлоновой вставкой. 9. Способ по п.8, отличающийся тем, что размер, форму и количество вставленных керамических блоков выбирают в зависимости от скорости изнашивания материала.
