Рама из профиля для оконной или дверной рамы

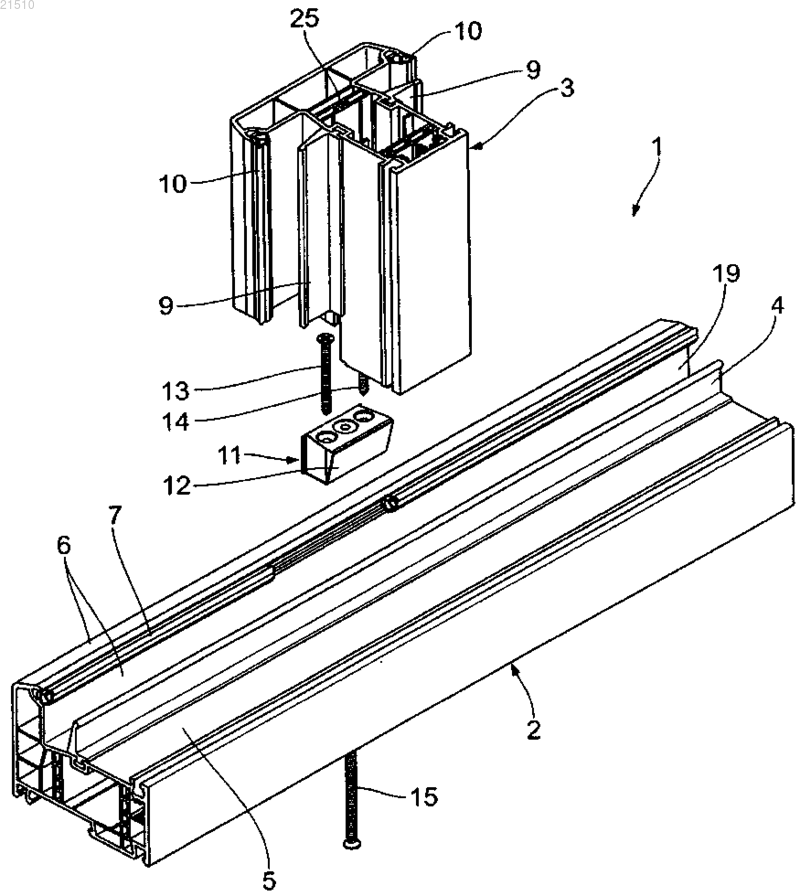

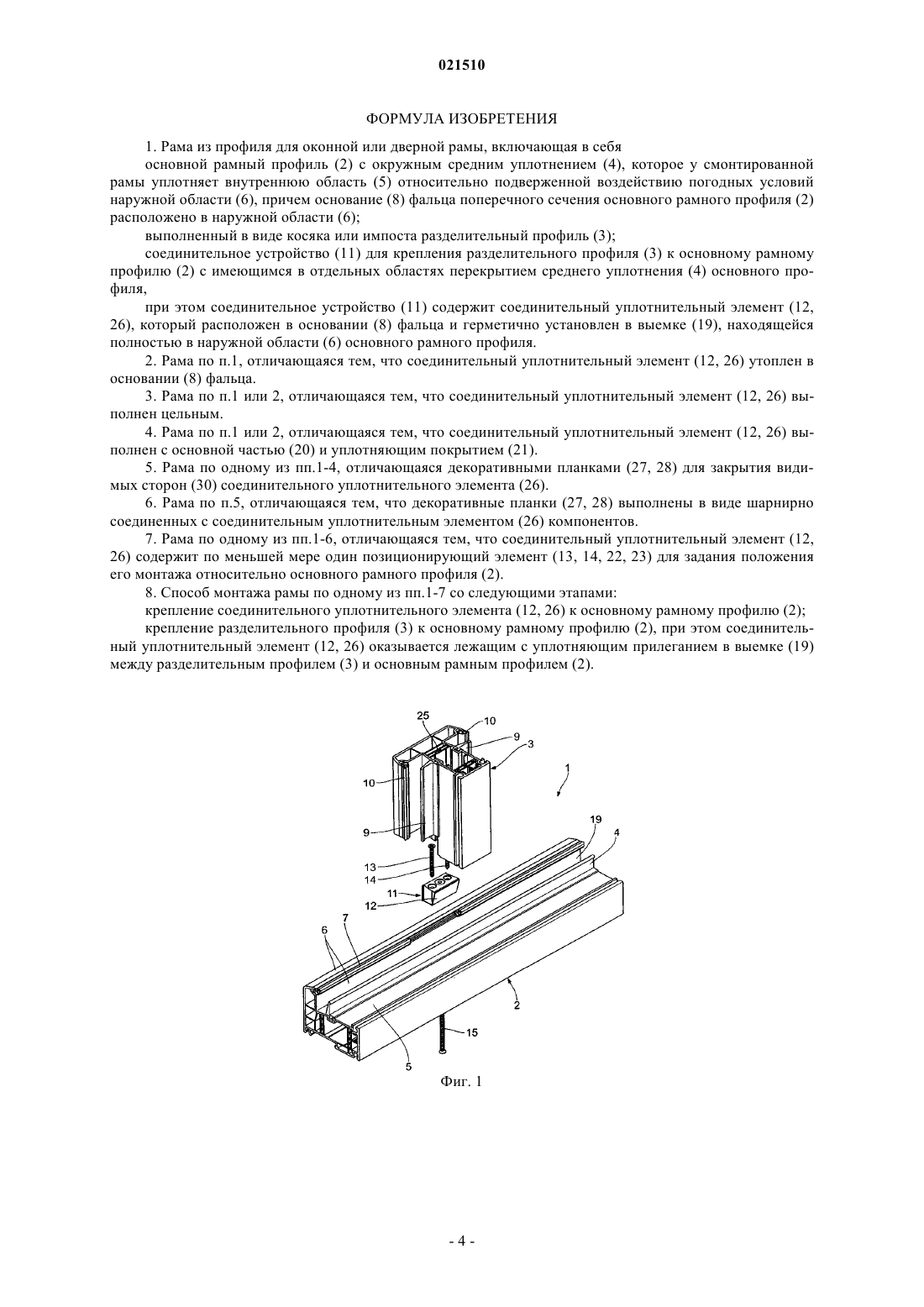

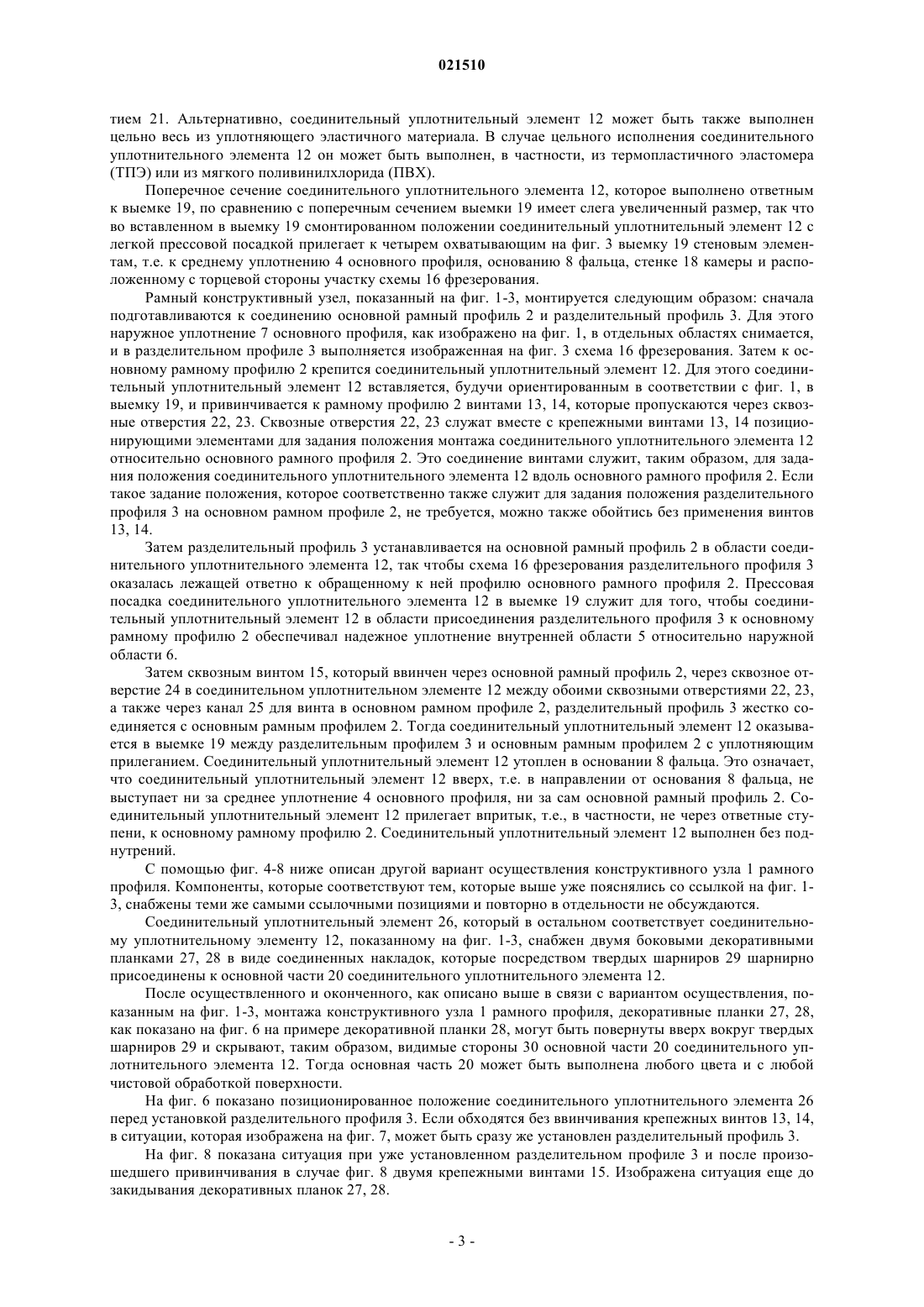

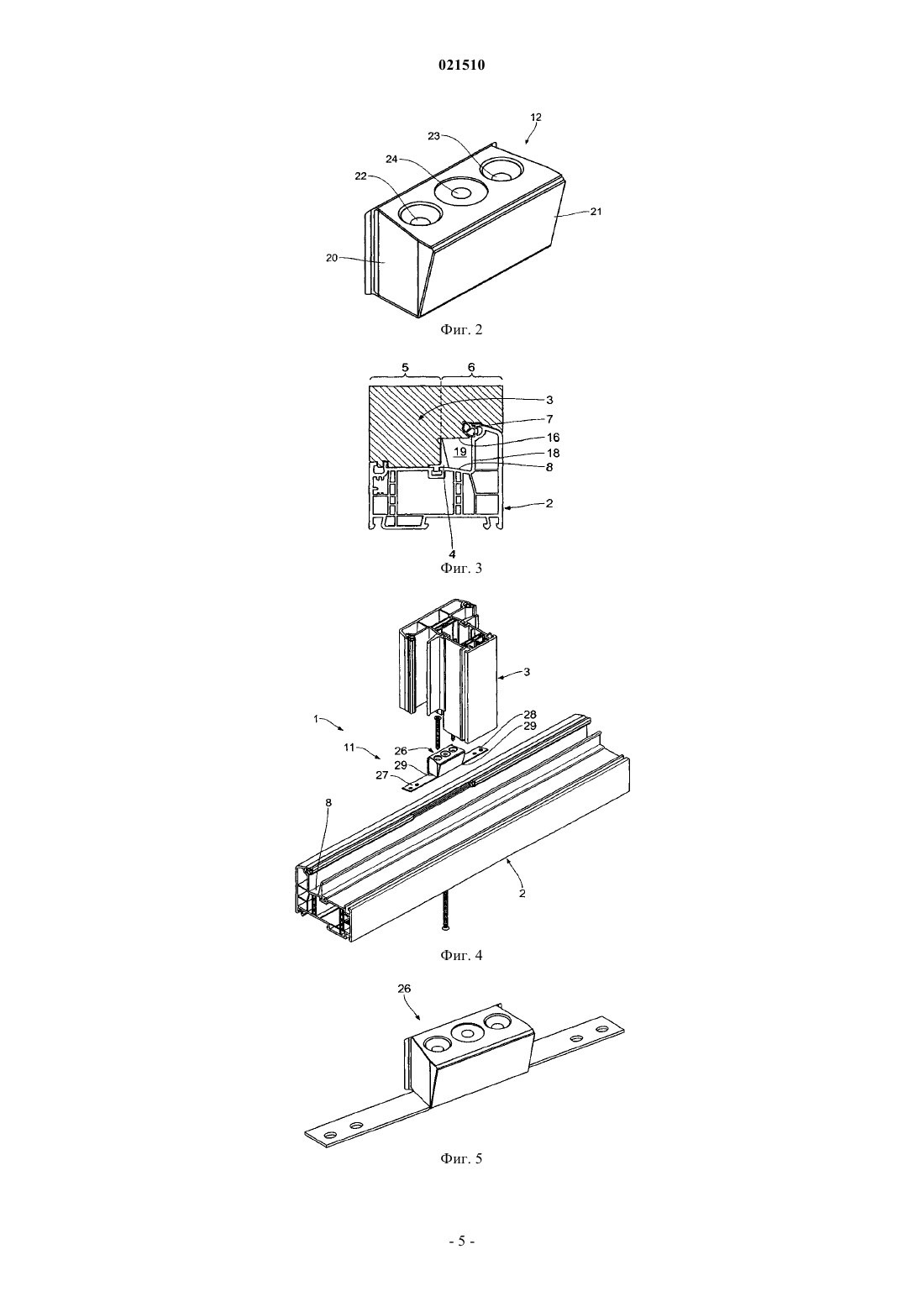

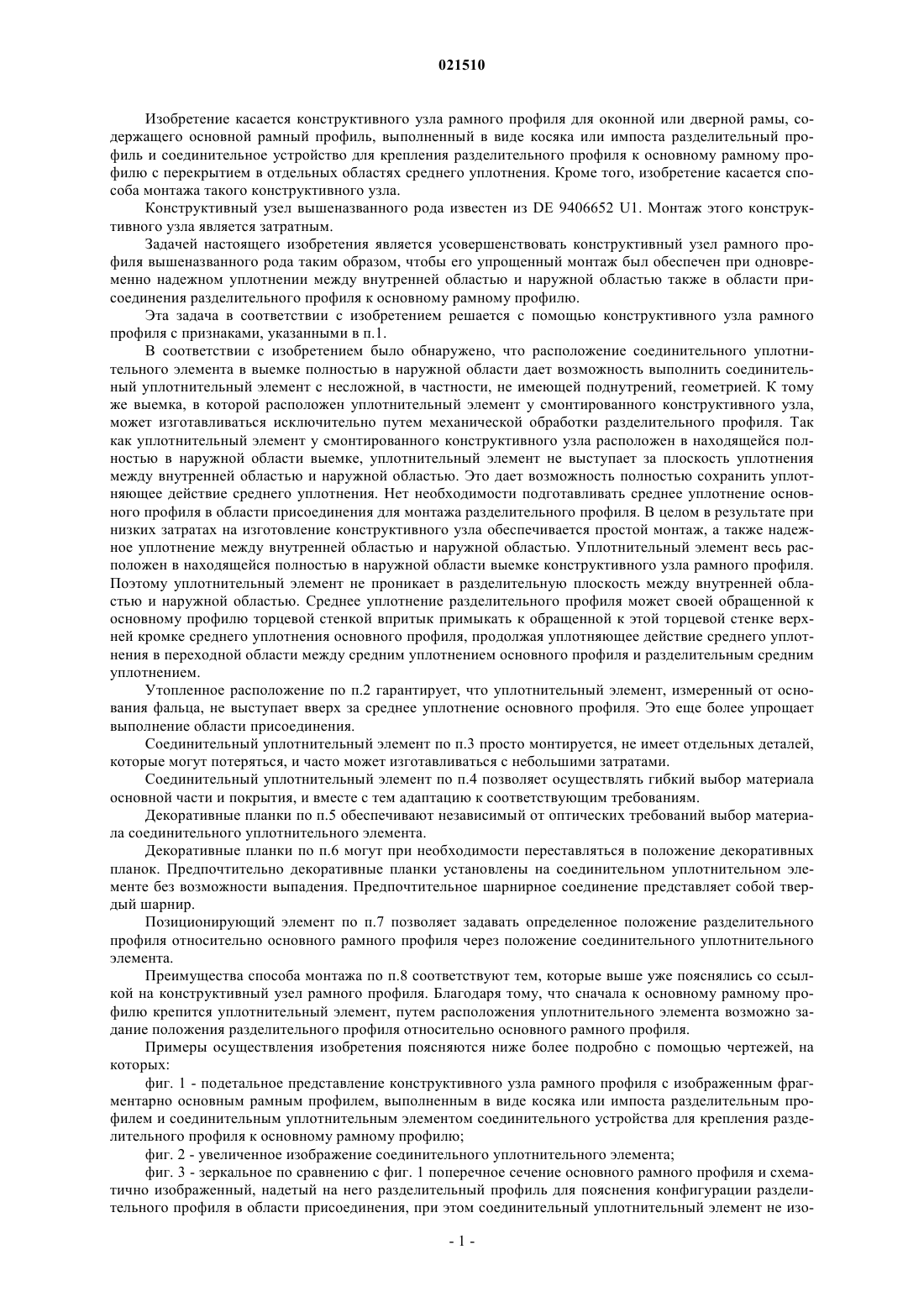

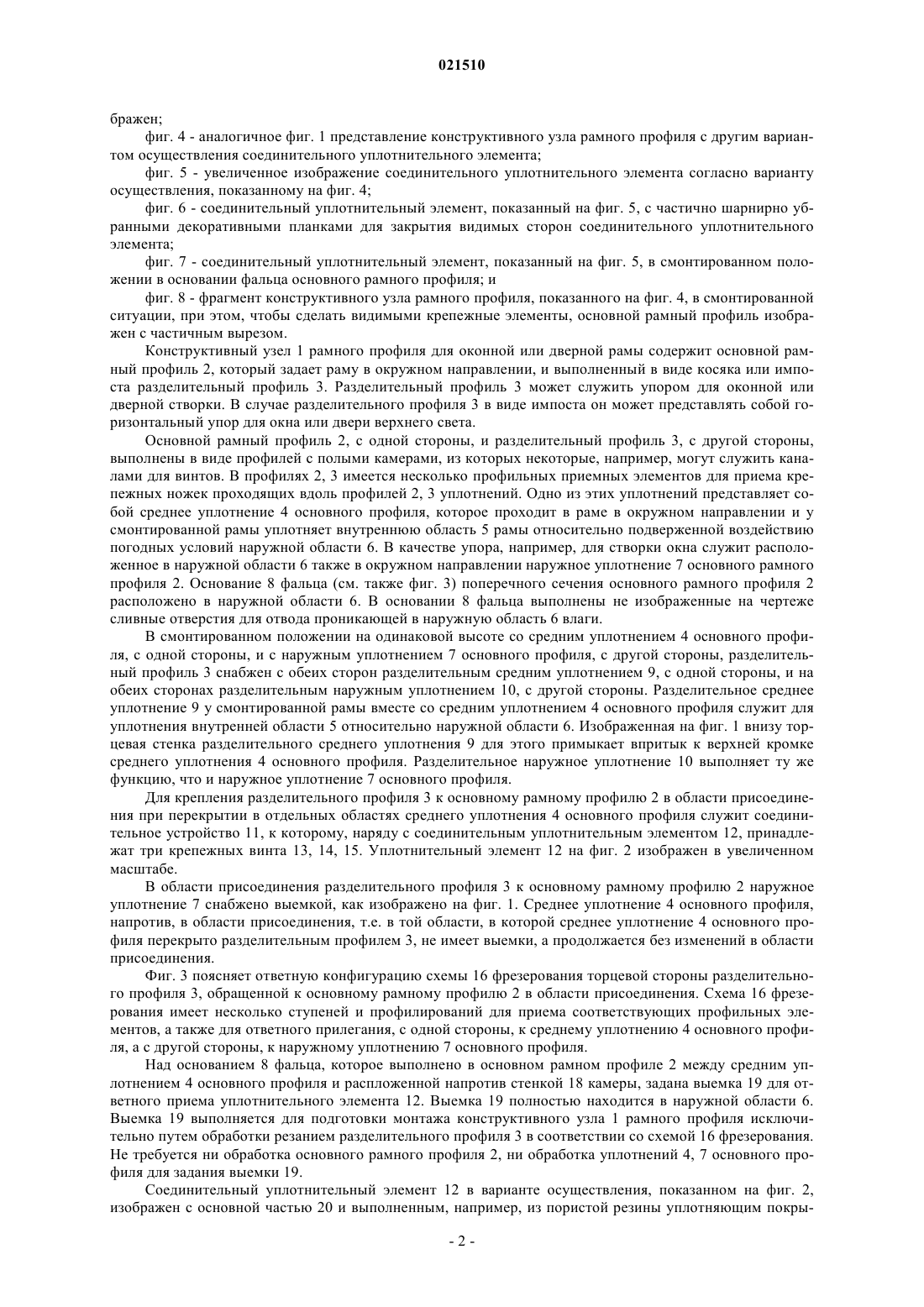

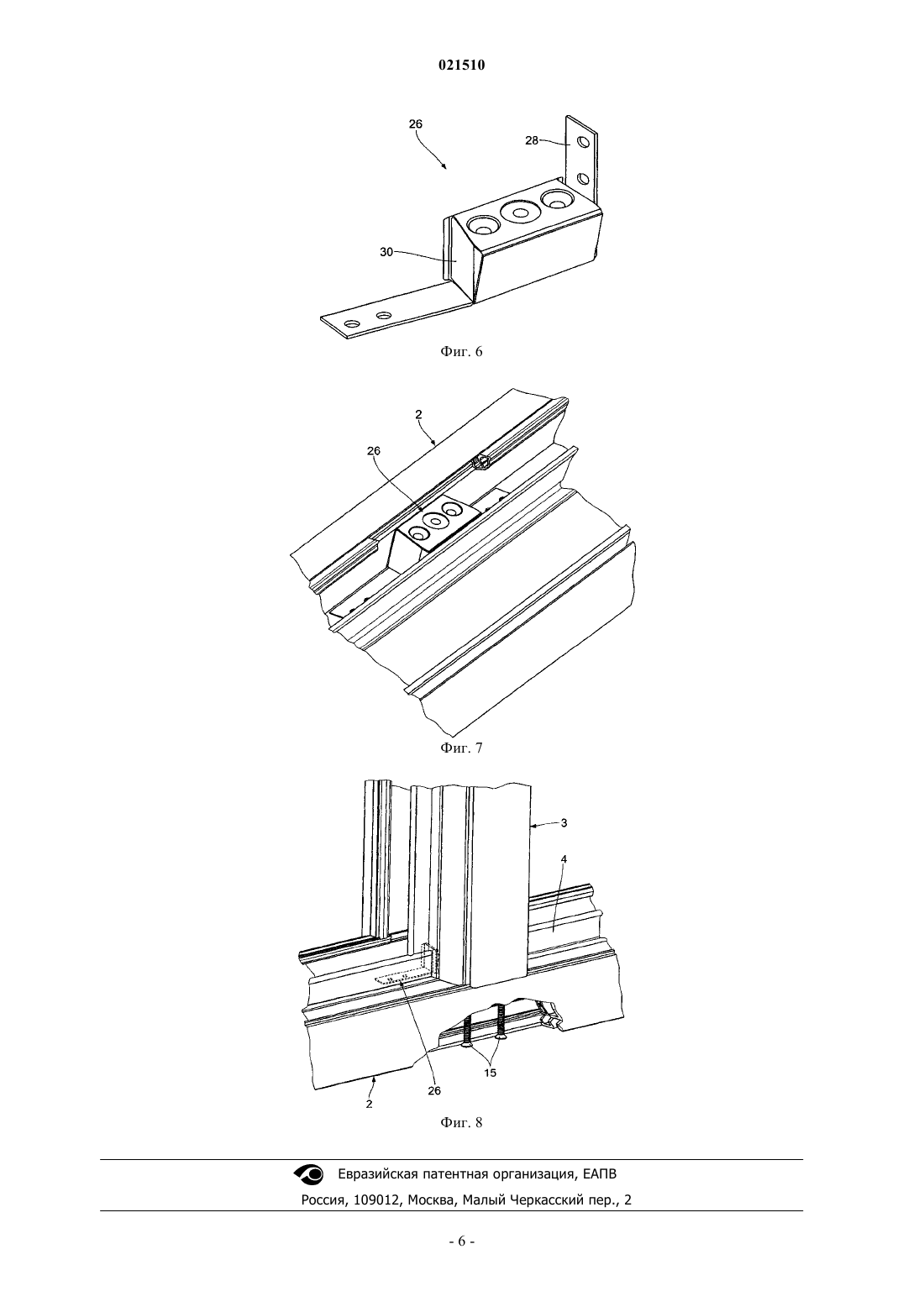

РАМА ИЗ ПРОФИЛЯ ДЛЯ ОКОННОЙ ИЛИ ДВЕРНОЙ РАМЫ Конструктивный узел (1) рамного профиля является составной частью оконной или дверной рамы. Конструктивный узел (1) содержит основной рамный профиль (2), выполненный в виде косяка или импоста разделительный профиль (3), а также соединительное устройство (11) для крепления разделительного профиля (3) к основному рамному профилю (2) с перекрытием в отдельных областях среднего уплотнения (4) основного профиля. Основной рамный профиль (2) снабжен окружным средним уплотнением (4), которое у смонтированной рамы уплотняет внутреннюю область (5) относительно подверженной воздействию погодных условий наружной области (6). Основание фальца поперечного сечения основного рамного профиля (2) расположено в наружной области (6). Соединительное устройство (11) снабжено соединительным уплотнительным элементом (12), который расположен в основании фальца и у смонтированного конструктивного узла уплотняюще расположен в полностью находящейся в наружной области (6) выемке (19). В результате получается конструктивный узел рамного профиля, упрощенный монтаж которого обеспечен при одновременно надежном уплотнении между внутренней областью и наружной областью, а также в области присоединения разделительного профиля к основному рамному профилю. Изобретение касается конструктивного узла рамного профиля для оконной или дверной рамы, содержащего основной рамный профиль, выполненный в виде косяка или импоста разделительный профиль и соединительное устройство для крепления разделительного профиля к основному рамному профилю с перекрытием в отдельных областях среднего уплотнения. Кроме того, изобретение касается способа монтажа такого конструктивного узла. Конструктивный узел вышеназванного рода известен из DE 9406652 U1. Монтаж этого конструктивного узла является затратным. Задачей настоящего изобретения является усовершенствовать конструктивный узел рамного профиля вышеназванного рода таким образом, чтобы его упрощенный монтаж был обеспечен при одновременно надежном уплотнении между внутренней областью и наружной областью также в области присоединения разделительного профиля к основному рамному профилю. Эта задача в соответствии с изобретением решается с помощью конструктивного узла рамного профиля с признаками, указанными в п.1. В соответствии с изобретением было обнаружено, что расположение соединительного уплотнительного элемента в выемке полностью в наружной области дает возможность выполнить соединительный уплотнительный элемент с несложной, в частности, не имеющей поднутрений, геометрией. К тому же выемка, в которой расположен уплотнительный элемент у смонтированного конструктивного узла,может изготавливаться исключительно путем механической обработки разделительного профиля. Так как уплотнительный элемент у смонтированного конструктивного узла расположен в находящейся полностью в наружной области выемке, уплотнительный элемент не выступает за плоскость уплотнения между внутренней областью и наружной областью. Это дает возможность полностью сохранить уплотняющее действие среднего уплотнения. Нет необходимости подготавливать среднее уплотнение основного профиля в области присоединения для монтажа разделительного профиля. В целом в результате при низких затратах на изготовление конструктивного узла обеспечивается простой монтаж, а также надежное уплотнение между внутренней областью и наружной областью. Уплотнительный элемент весь расположен в находящейся полностью в наружной области выемке конструктивного узла рамного профиля. Поэтому уплотнительный элемент не проникает в разделительную плоскость между внутренней областью и наружной областью. Среднее уплотнение разделительного профиля может своей обращенной к основному профилю торцевой стенкой впритык примыкать к обращенной к этой торцевой стенке верхней кромке среднего уплотнения основного профиля, продолжая уплотняющее действие среднего уплотнения в переходной области между средним уплотнением основного профиля и разделительным средним уплотнением. Утопленное расположение по п.2 гарантирует, что уплотнительный элемент, измеренный от основания фальца, не выступает вверх за среднее уплотнение основного профиля. Это еще более упрощает выполнение области присоединения. Соединительный уплотнительный элемент по п.3 просто монтируется, не имеет отдельных деталей,которые могут потеряться, и часто может изготавливаться с небольшими затратами. Соединительный уплотнительный элемент по п.4 позволяет осуществлять гибкий выбор материала основной части и покрытия, и вместе с тем адаптацию к соответствующим требованиям. Декоративные планки по п.5 обеспечивают независимый от оптических требований выбор материала соединительного уплотнительного элемента. Декоративные планки по п.6 могут при необходимости переставляться в положение декоративных планок. Предпочтительно декоративные планки установлены на соединительном уплотнительном элементе без возможности выпадения. Предпочтительное шарнирное соединение представляет собой твердый шарнир. Позиционирующий элемент по п.7 позволяет задавать определенное положение разделительного профиля относительно основного рамного профиля через положение соединительного уплотнительного элемента. Преимущества способа монтажа по п.8 соответствуют тем, которые выше уже пояснялись со ссылкой на конструктивный узел рамного профиля. Благодаря тому, что сначала к основному рамному профилю крепится уплотнительный элемент, путем расположения уплотнительного элемента возможно задание положения разделительного профиля относительно основного рамного профиля. Примеры осуществления изобретения поясняются ниже более подробно с помощью чертежей, на которых: фиг. 1 - подетальное представление конструктивного узла рамного профиля с изображенным фрагментарно основным рамным профилем, выполненным в виде косяка или импоста разделительным профилем и соединительным уплотнительным элементом соединительного устройства для крепления разделительного профиля к основному рамному профилю; фиг. 2 - увеличенное изображение соединительного уплотнительного элемента; фиг. 3 - зеркальное по сравнению с фиг. 1 поперечное сечение основного рамного профиля и схематично изображенный, надетый на него разделительный профиль для пояснения конфигурации разделительного профиля в области присоединения, при этом соединительный уплотнительный элемент не изо-1 021510 бражен; фиг. 4 - аналогичное фиг. 1 представление конструктивного узла рамного профиля с другим вариантом осуществления соединительного уплотнительного элемента; фиг. 5 - увеличенное изображение соединительного уплотнительного элемента согласно варианту осуществления, показанному на фиг. 4; фиг. 6 - соединительный уплотнительный элемент, показанный на фиг. 5, с частично шарнирно убранными декоративными планками для закрытия видимых сторон соединительного уплотнительного элемента; фиг. 7 - соединительный уплотнительный элемент, показанный на фиг. 5, в смонтированном положении в основании фальца основного рамного профиля; и фиг. 8 - фрагмент конструктивного узла рамного профиля, показанного на фиг. 4, в смонтированной ситуации, при этом, чтобы сделать видимыми крепежные элементы, основной рамный профиль изображен с частичным вырезом. Конструктивный узел 1 рамного профиля для оконной или дверной рамы содержит основной рамный профиль 2, который задает раму в окружном направлении, и выполненный в виде косяка или импоста разделительный профиль 3. Разделительный профиль 3 может служить упором для оконной или дверной створки. В случае разделительного профиля 3 в виде импоста он может представлять собой горизонтальный упор для окна или двери верхнего света. Основной рамный профиль 2, с одной стороны, и разделительный профиль 3, с другой стороны,выполнены в виде профилей с полыми камерами, из которых некоторые, например, могут служить каналами для винтов. В профилях 2, 3 имеется несколько профильных приемных элементов для приема крепежных ножек проходящих вдоль профилей 2, 3 уплотнений. Одно из этих уплотнений представляет собой среднее уплотнение 4 основного профиля, которое проходит в раме в окружном направлении и у смонтированной рамы уплотняет внутреннюю область 5 рамы относительно подверженной воздействию погодных условий наружной области 6. В качестве упора, например, для створки окна служит расположенное в наружной области 6 также в окружном направлении наружное уплотнение 7 основного рамного профиля 2. Основание 8 фальца (см. также фиг. 3) поперечного сечения основного рамного профиля 2 расположено в наружной области 6. В основании 8 фальца выполнены не изображенные на чертеже сливные отверстия для отвода проникающей в наружную область 6 влаги. В смонтированном положении на одинаковой высоте со средним уплотнением 4 основного профиля, с одной стороны, и с наружным уплотнением 7 основного профиля, с другой стороны, разделительный профиль 3 снабжен с обеих сторон разделительным средним уплотнением 9, с одной стороны, и на обеих сторонах разделительным наружным уплотнением 10, с другой стороны. Разделительное среднее уплотнение 9 у смонтированной рамы вместе со средним уплотнением 4 основного профиля служит для уплотнения внутренней области 5 относительно наружной области 6. Изображенная на фиг. 1 внизу торцевая стенка разделительного среднего уплотнения 9 для этого примыкает впритык к верхней кромке среднего уплотнения 4 основного профиля. Разделительное наружное уплотнение 10 выполняет ту же функцию, что и наружное уплотнение 7 основного профиля. Для крепления разделительного профиля 3 к основному рамному профилю 2 в области присоединения при перекрытии в отдельных областях среднего уплотнения 4 основного профиля служит соединительное устройство 11, к которому, наряду с соединительным уплотнительным элементом 12, принадлежат три крепежных винта 13, 14, 15. Уплотнительный элемент 12 на фиг. 2 изображен в увеличенном масштабе. В области присоединения разделительного профиля 3 к основному рамному профилю 2 наружное уплотнение 7 снабжено выемкой, как изображено на фиг. 1. Среднее уплотнение 4 основного профиля,напротив, в области присоединения, т.е. в той области, в которой среднее уплотнение 4 основного профиля перекрыто разделительным профилем 3, не имеет выемки, а продолжается без изменений в области присоединения. Фиг. 3 поясняет ответную конфигурацию схемы 16 фрезерования торцевой стороны разделительного профиля 3, обращенной к основному рамному профилю 2 в области присоединения. Схема 16 фрезерования имеет несколько ступеней и профилирований для приема соответствующих профильных элементов, а также для ответного прилегания, с одной стороны, к среднему уплотнению 4 основного профиля, а с другой стороны, к наружному уплотнению 7 основного профиля. Над основанием 8 фальца, которое выполнено в основном рамном профиле 2 между средним уплотнением 4 основного профиля и распложенной напротив стенкой 18 камеры, задана выемка 19 для ответного приема уплотнительного элемента 12. Выемка 19 полностью находится в наружной области 6. Выемка 19 выполняется для подготовки монтажа конструктивного узла 1 рамного профиля исключительно путем обработки резанием разделительного профиля 3 в соответствии со схемой 16 фрезерования. Не требуется ни обработка основного рамного профиля 2, ни обработка уплотнений 4, 7 основного профиля для задания выемки 19. Соединительный уплотнительный элемент 12 в варианте осуществления, показанном на фиг. 2,изображен с основной частью 20 и выполненным, например, из пористой резины уплотняющим покры-2 021510 тием 21. Альтернативно, соединительный уплотнительный элемент 12 может быть также выполнен цельно весь из уплотняющего эластичного материала. В случае цельного исполнения соединительного уплотнительного элемента 12 он может быть выполнен, в частности, из термопластичного эластомера(ТПЭ) или из мягкого поливинилхлорида (ПВХ). Поперечное сечение соединительного уплотнительного элемента 12, которое выполнено ответным к выемке 19, по сравнению с поперечным сечением выемки 19 имеет слега увеличенный размер, так что во вставленном в выемку 19 смонтированном положении соединительный уплотнительный элемент 12 с легкой прессовой посадкой прилегает к четырем охватывающим на фиг. 3 выемку 19 стеновым элементам, т.е. к среднему уплотнению 4 основного профиля, основанию 8 фальца, стенке 18 камеры и расположенному с торцевой стороны участку схемы 16 фрезерования. Рамный конструктивный узел, показанный на фиг. 1-3, монтируется следующим образом: сначала подготавливаются к соединению основной рамный профиль 2 и разделительный профиль 3. Для этого наружное уплотнение 7 основного профиля, как изображено на фиг. 1, в отдельных областях снимается,и в разделительном профиле 3 выполняется изображенная на фиг. 3 схема 16 фрезерования. Затем к основному рамному профилю 2 крепится соединительный уплотнительный элемент 12. Для этого соединительный уплотнительный элемент 12 вставляется, будучи ориентированным в соответствии с фиг. 1, в выемку 19, и привинчивается к рамному профилю 2 винтами 13, 14, которые пропускаются через сквозные отверстия 22, 23. Сквозные отверстия 22, 23 служат вместе с крепежными винтами 13, 14 позиционирующими элементами для задания положения монтажа соединительного уплотнительного элемента 12 относительно основного рамного профиля 2. Это соединение винтами служит, таким образом, для задания положения соединительного уплотнительного элемента 12 вдоль основного рамного профиля 2. Если такое задание положения, которое соответственно также служит для задания положения разделительного профиля 3 на основном рамном профиле 2, не требуется, можно также обойтись без применения винтов 13, 14. Затем разделительный профиль 3 устанавливается на основной рамный профиль 2 в области соединительного уплотнительного элемента 12, так чтобы схема 16 фрезерования разделительного профиля 3 оказалась лежащей ответно к обращенному к ней профилю основного рамного профиля 2. Прессовая посадка соединительного уплотнительного элемента 12 в выемке 19 служит для того, чтобы соединительный уплотнительный элемент 12 в области присоединения разделительного профиля 3 к основному рамному профилю 2 обеспечивал надежное уплотнение внутренней области 5 относительно наружной области 6. Затем сквозным винтом 15, который ввинчен через основной рамный профиль 2, через сквозное отверстие 24 в соединительном уплотнительном элементе 12 между обоими сквозными отверстиями 22, 23,а также через канал 25 для винта в основном рамном профиле 2, разделительный профиль 3 жестко соединяется с основным рамным профилем 2. Тогда соединительный уплотнительный элемент 12 оказывается в выемке 19 между разделительным профилем 3 и основным рамным профилем 2 с уплотняющим прилеганием. Соединительный уплотнительный элемент 12 утоплен в основании 8 фальца. Это означает,что соединительный уплотнительный элемент 12 вверх, т.е. в направлении от основания 8 фальца, не выступает ни за среднее уплотнение 4 основного профиля, ни за сам основной рамный профиль 2. Соединительный уплотнительный элемент 12 прилегает впритык, т.е., в частности, не через ответные ступени, к основному рамному профилю 2. Соединительный уплотнительный элемент 12 выполнен без поднутрений. С помощью фиг. 4-8 ниже описан другой вариант осуществления конструктивного узла 1 рамного профиля. Компоненты, которые соответствуют тем, которые выше уже пояснялись со ссылкой на фиг. 13, снабжены теми же самыми ссылочными позициями и повторно в отдельности не обсуждаются. Соединительный уплотнительный элемент 26, который в остальном соответствует соединительному уплотнительному элементу 12, показанному на фиг. 1-3, снабжен двумя боковыми декоративными планками 27, 28 в виде соединенных накладок, которые посредством твердых шарниров 29 шарнирно присоединены к основной части 20 соединительного уплотнительного элемента 12. После осуществленного и оконченного, как описано выше в связи с вариантом осуществления, показанным на фиг. 1-3, монтажа конструктивного узла 1 рамного профиля, декоративные планки 27, 28,как показано на фиг. 6 на примере декоративной планки 28, могут быть повернуты вверх вокруг твердых шарниров 29 и скрывают, таким образом, видимые стороны 30 основной части 20 соединительного уплотнительного элемента 12. Тогда основная часть 20 может быть выполнена любого цвета и с любой чистовой обработкой поверхности. На фиг. 6 показано позиционированное положение соединительного уплотнительного элемента 26 перед установкой разделительного профиля 3. Если обходятся без ввинчивания крепежных винтов 13, 14,в ситуации, которая изображена на фиг. 7, может быть сразу же установлен разделительный профиль 3. На фиг. 8 показана ситуация при уже установленном разделительном профиле 3 и после произошедшего привинчивания в случае фиг. 8 двумя крепежными винтами 15. Изображена ситуация еще до закидывания декоративных планок 27, 28. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Рама из профиля для оконной или дверной рамы, включающая в себя основной рамный профиль (2) с окружным средним уплотнением (4), которое у смонтированной рамы уплотняет внутреннюю область (5) относительно подверженной воздействию погодных условий наружной области (6), причем основание (8) фальца поперечного сечения основного рамного профиля (2) расположено в наружной области (6); выполненный в виде косяка или импоста разделительный профиль (3); соединительное устройство (11) для крепления разделительного профиля (3) к основному рамному профилю (2) с имеющимся в отдельных областях перекрытием среднего уплотнения (4) основного профиля,при этом соединительное устройство (11) содержит соединительный уплотнительный элемент (12,26), который расположен в основании (8) фальца и герметично установлен в выемке (19), находящейся полностью в наружной области (6) основного рамного профиля. 2. Рама по п.1, отличающаяся тем, что соединительный уплотнительный элемент (12, 26) утоплен в основании (8) фальца. 3. Рама по п.1 или 2, отличающаяся тем, что соединительный уплотнительный элемент (12, 26) выполнен цельным. 4. Рама по п.1 или 2, отличающаяся тем, что соединительный уплотнительный элемент (12, 26) выполнен с основной частью (20) и уплотняющим покрытием (21). 5. Рама по одному из пп.1-4, отличающаяся декоративными планками (27, 28) для закрытия видимых сторон (30) соединительного уплотнительного элемента (26). 6. Рама по п.5, отличающаяся тем, что декоративные планки (27, 28) выполнены в виде шарнирно соединенных с соединительным уплотнительным элементом (26) компонентов. 7. Рама по одному из пп.1-6, отличающаяся тем, что соединительный уплотнительный элемент (12,26) содержит по меньшей мере один позиционирующий элемент (13, 14, 22, 23) для задания положения его монтажа относительно основного рамного профиля (2). 8. Способ монтажа рамы по одному из пп.1-7 со следующими этапами: крепление соединительного уплотнительного элемента (12, 26) к основному рамному профилю (2); крепление разделительного профиля (3) к основному рамному профилю (2), при этом соединительный уплотнительный элемент (12, 26) оказывается лежащим с уплотняющим прилеганием в выемке (19) между разделительным профилем (3) и основным рамным профилем (2).
