Устройство биде

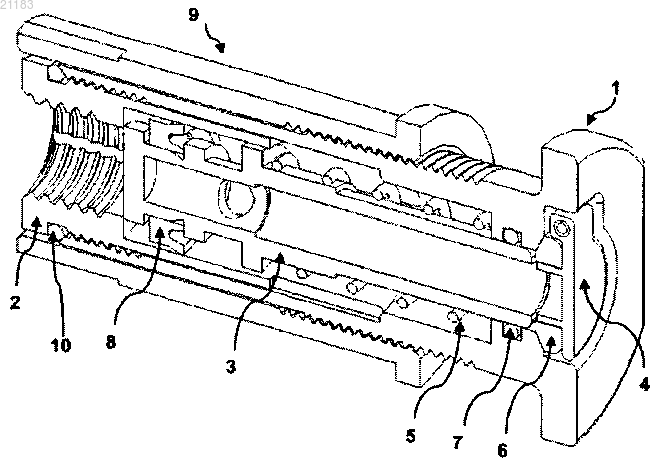

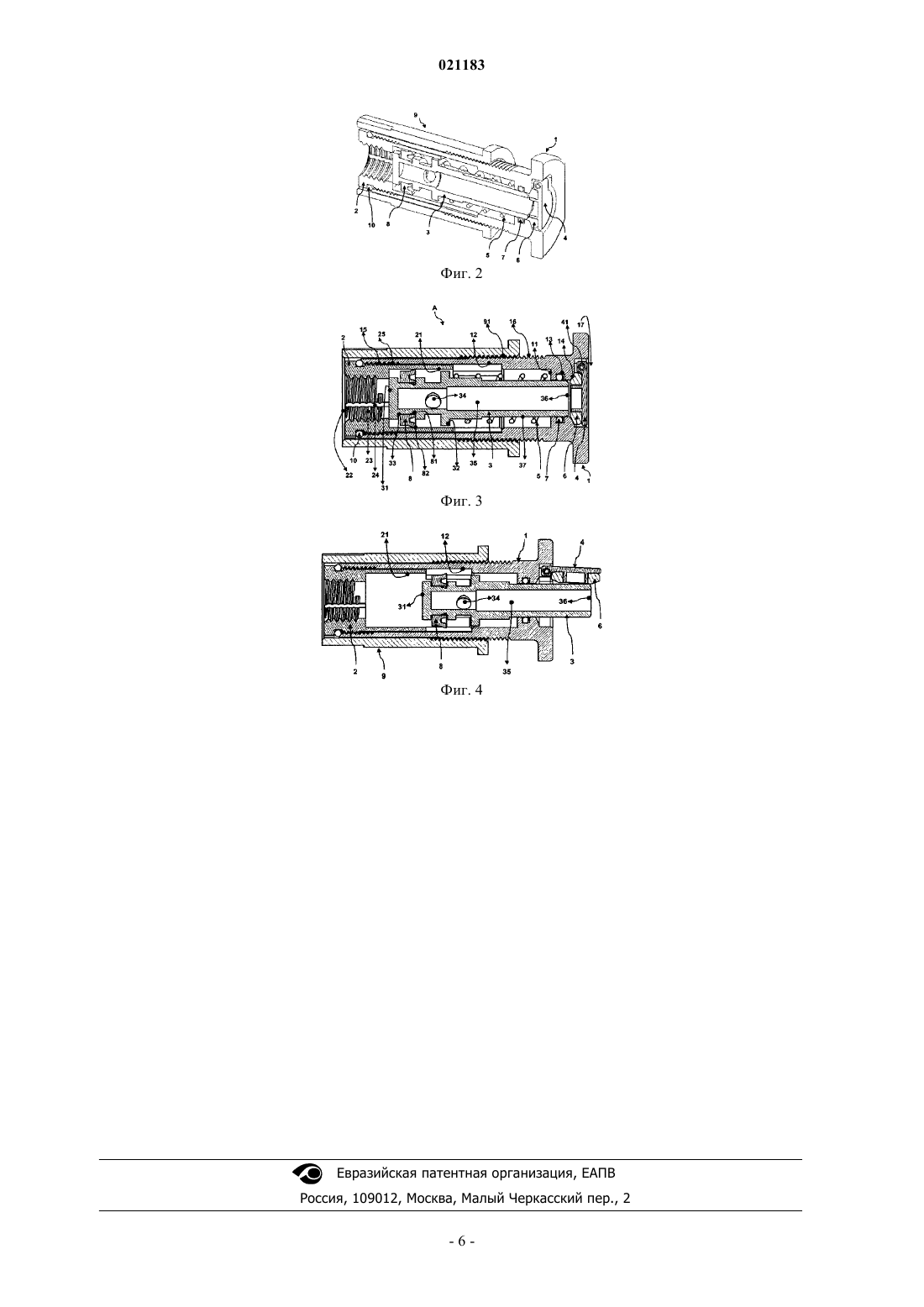

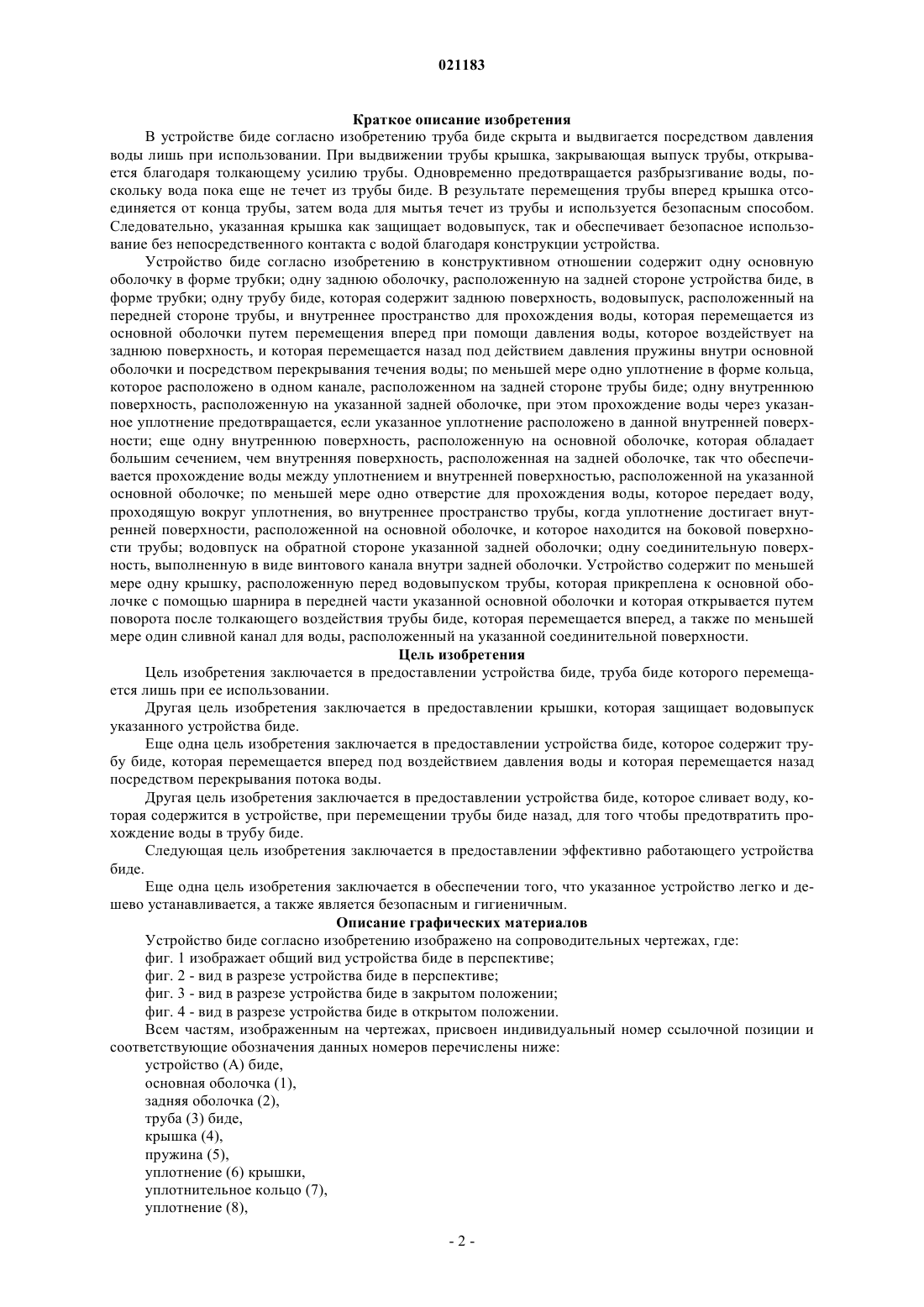

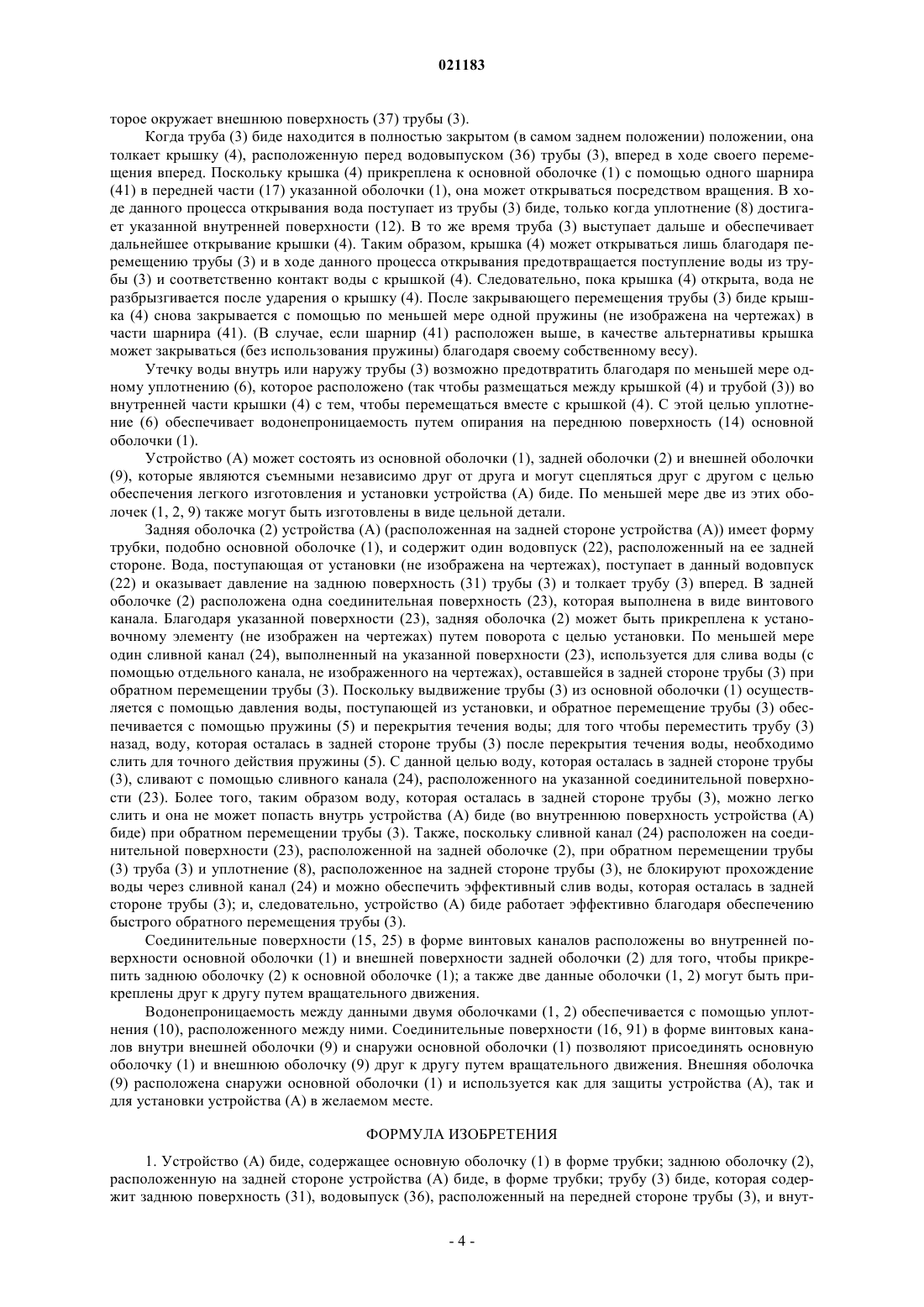

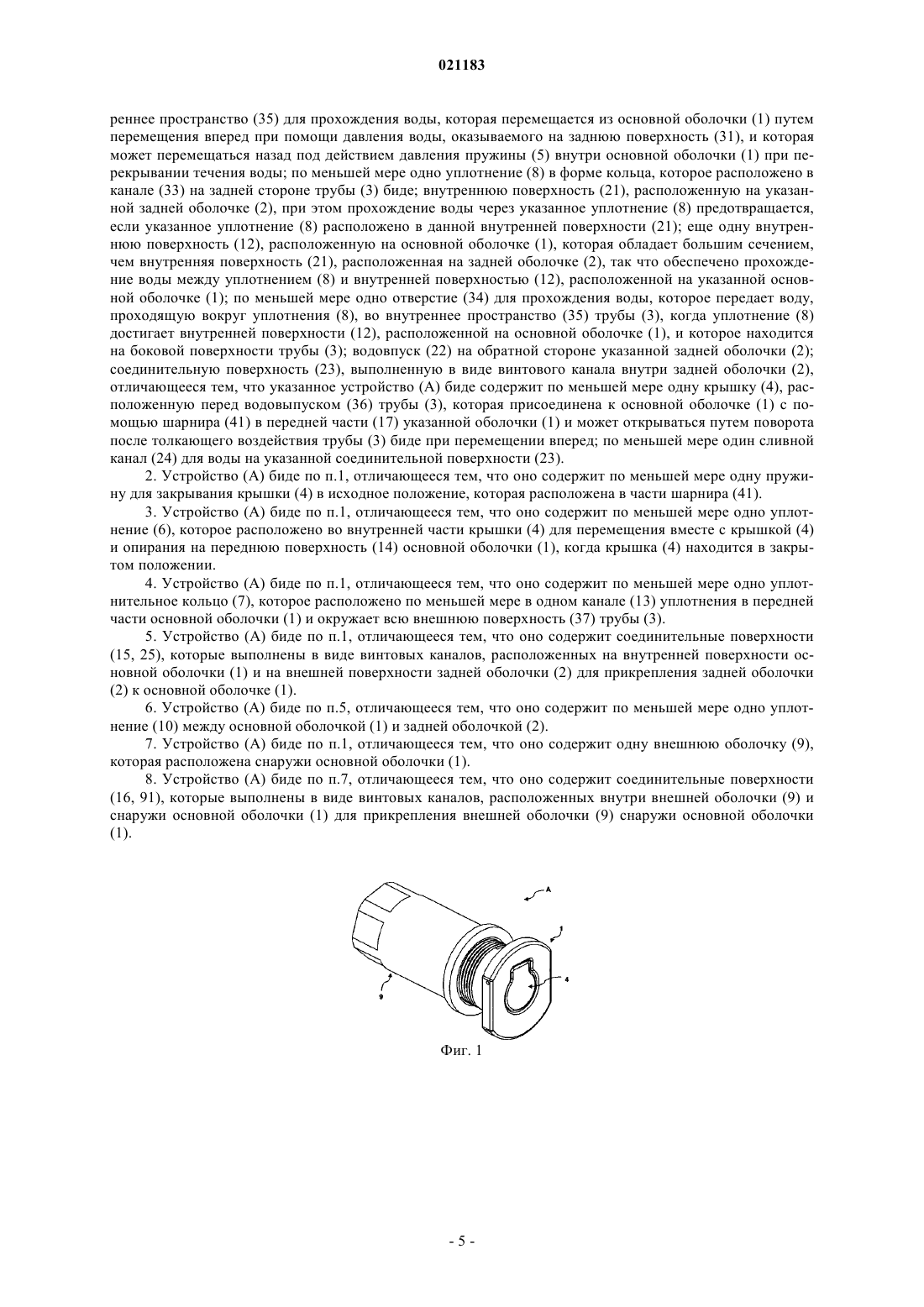

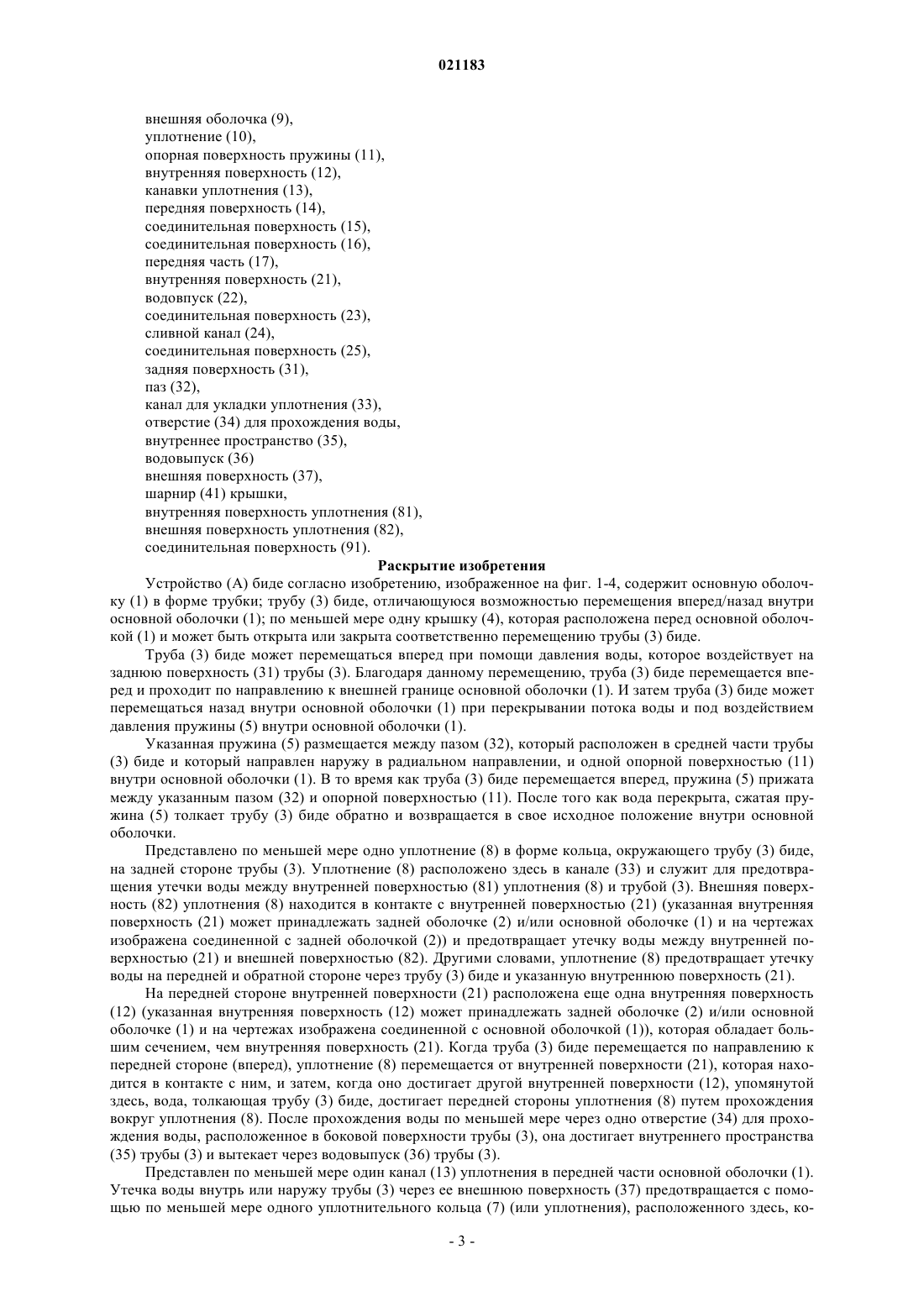

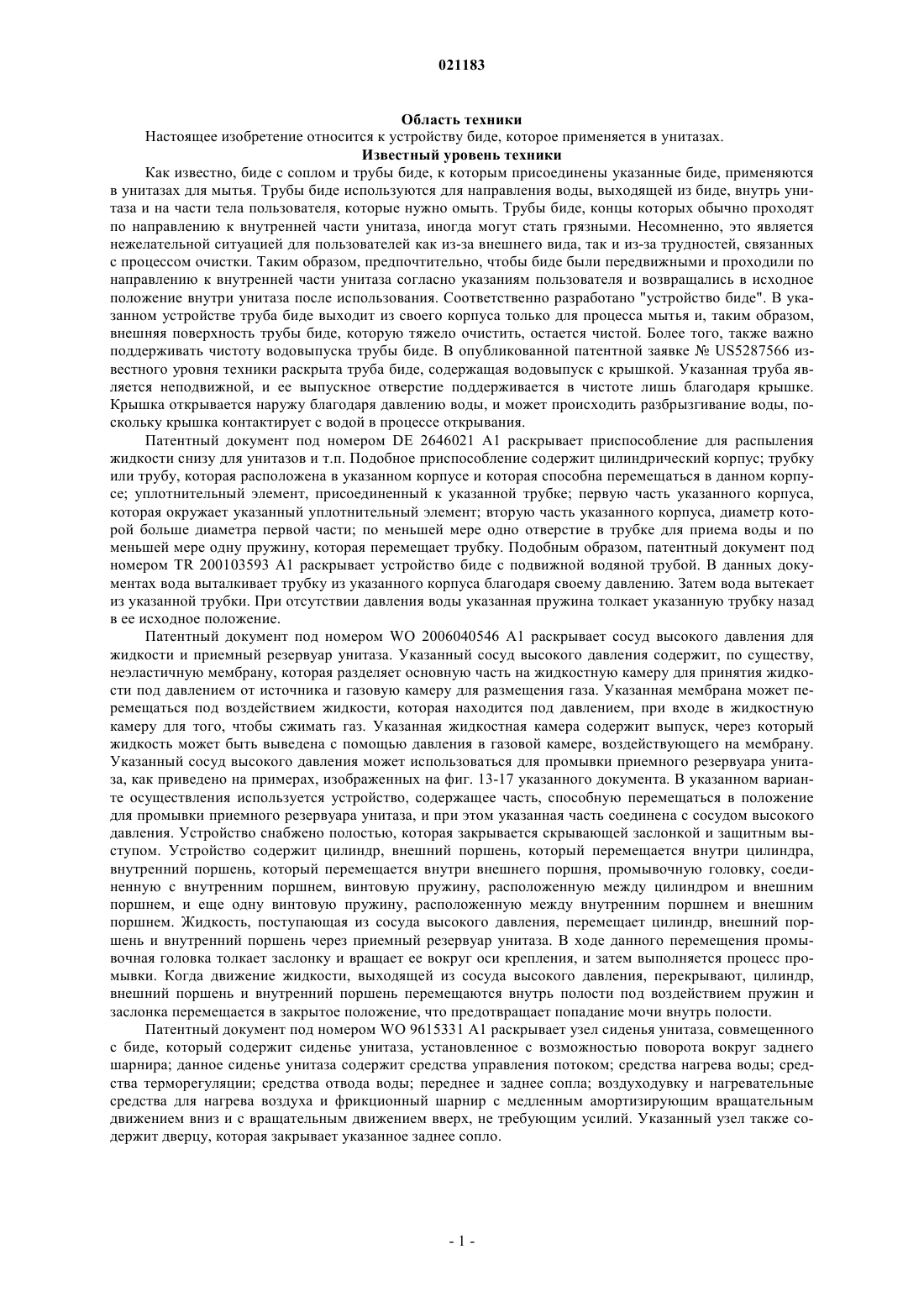

Устройство (А) биде согласно изобретению содержит основную оболочку (1) в форме трубки; трубу(3) биде, расположенную в основной оболочке (1), которая выдвигается из основной оболочки(1) путем перемещения вперед при помощи давления воды, которое воздействует на заднюю поверхность (31), и которая может перемещаться под действием давления пружины (5) внутри основной оболочки при перекрывании течения воды. Представлена по меньшей мере одна крышка(4), расположенная перед водовыпуском (36) трубы (3), которая присоединена к основной оболочке(1) с помощью шарнира (41) в передней части (17) указанной оболочки и может открываться путем поворота после толкающего воздействия трубы (3) биде при перемещении вперед.(71)(73) Заявитель и патентовладелец: ЕДЖЗАДЖИБАШИ ЙАПИ ГЕРЕЧЛЕРИ САНАЙИ ве ТИДЖАРЕТ А.Ш. (TR) Область техники Настоящее изобретение относится к устройству биде, которое применяется в унитазах. Известный уровень техники Как известно, биде с соплом и трубы биде, к которым присоединены указанные биде, применяются в унитазах для мытья. Трубы биде используются для направления воды, выходящей из биде, внутрь унитаза и на части тела пользователя, которые нужно омыть. Трубы биде, концы которых обычно проходят по направлению к внутренней части унитаза, иногда могут стать грязными. Несомненно, это является нежелательной ситуацией для пользователей как из-за внешнего вида, так и из-за трудностей, связанных с процессом очистки. Таким образом, предпочтительно, чтобы биде были передвижными и проходили по направлению к внутренней части унитаза согласно указаниям пользователя и возвращались в исходное положение внутри унитаза после использования. Соответственно разработано "устройство биде". В указанном устройстве труба биде выходит из своего корпуса только для процесса мытья и, таким образом,внешняя поверхность трубы биде, которую тяжело очистить, остается чистой. Более того, также важно поддерживать чистоту водовыпуска трубы биде. В опубликованной патентной заявкеUS5287566 известного уровня техники раскрыта труба биде, содержащая водовыпуск с крышкой. Указанная труба является неподвижной, и ее выпускное отверстие поддерживается в чистоте лишь благодаря крышке. Крышка открывается наружу благодаря давлению воды, и может происходить разбрызгивание воды, поскольку крышка контактирует с водой в процессе открывания. Патентный документ под номером DE 2646021 А 1 раскрывает приспособление для распыления жидкости снизу для унитазов и т.п. Подобное приспособление содержит цилиндрический корпус; трубку или трубу, которая расположена в указанном корпусе и которая способна перемещаться в данном корпусе; уплотнительный элемент, присоединенный к указанной трубке; первую часть указанного корпуса,которая окружает указанный уплотнительный элемент; вторую часть указанного корпуса, диаметр которой больше диаметра первой части; по меньшей мере одно отверстие в трубке для приема воды и по меньшей мере одну пружину, которая перемещает трубку. Подобным образом, патентный документ под номером TR 200103593 А 1 раскрывает устройство биде с подвижной водяной трубой. В данных документах вода выталкивает трубку из указанного корпуса благодаря своему давлению. Затем вода вытекает из указанной трубки. При отсутствии давления воды указанная пружина толкает указанную трубку назад в ее исходное положение. Патентный документ под номером WO 2006040546 А 1 раскрывает сосуд высокого давления для жидкости и приемный резервуар унитаза. Указанный сосуд высокого давления содержит, по существу,неэластичную мембрану, которая разделяет основную часть на жидкостную камеру для принятия жидкости под давлением от источника и газовую камеру для размещения газа. Указанная мембрана может перемещаться под воздействием жидкости, которая находится под давлением, при входе в жидкостную камеру для того, чтобы сжимать газ. Указанная жидкостная камера содержит выпуск, через который жидкость может быть выведена с помощью давления в газовой камере, воздействующего на мембрану. Указанный сосуд высокого давления может использоваться для промывки приемного резервуара унитаза, как приведено на примерах, изображенных на фиг. 13-17 указанного документа. В указанном варианте осуществления используется устройство, содержащее часть, способную перемещаться в положение для промывки приемного резервуара унитаза, и при этом указанная часть соединена с сосудом высокого давления. Устройство снабжено полостью, которая закрывается скрывающей заслонкой и защитным выступом. Устройство содержит цилиндр, внешний поршень, который перемещается внутри цилиндра,внутренний поршень, который перемещается внутри внешнего поршня, промывочную головку, соединенную с внутренним поршнем, винтовую пружину, расположенную между цилиндром и внешним поршнем, и еще одну винтовую пружину, расположенную между внутренним поршнем и внешним поршнем. Жидкость, поступающая из сосуда высокого давления, перемещает цилиндр, внешний поршень и внутренний поршень через приемный резервуар унитаза. В ходе данного перемещения промывочная головка толкает заслонку и вращает ее вокруг оси крепления, и затем выполняется процесс промывки. Когда движение жидкости, выходящей из сосуда высокого давления, перекрывают, цилиндр,внешний поршень и внутренний поршень перемещаются внутрь полости под воздействием пружин и заслонка перемещается в закрытое положение, что предотвращает попадание мочи внутрь полости. Патентный документ под номером WO 9615331 А 1 раскрывает узел сиденья унитаза, совмещенного с биде, который содержит сиденье унитаза, установленное с возможностью поворота вокруг заднего шарнира; данное сиденье унитаза содержит средства управления потоком; средства нагрева воды; средства терморегуляции; средства отвода воды; переднее и заднее сопла; воздуходувку и нагревательные средства для нагрева воздуха и фрикционный шарнир с медленным амортизирующим вращательным движением вниз и с вращательным движением вверх, не требующим усилий. Указанный узел также содержит дверцу, которая закрывает указанное заднее сопло. Краткое описание изобретения В устройстве биде согласно изобретению труба биде скрыта и выдвигается посредством давления воды лишь при использовании. При выдвижении трубы крышка, закрывающая выпуск трубы, открывается благодаря толкающему усилию трубы. Одновременно предотвращается разбрызгивание воды, поскольку вода пока еще не течет из трубы биде. В результате перемещения трубы вперед крышка отсоединяется от конца трубы, затем вода для мытья течет из трубы и используется безопасным способом. Следовательно, указанная крышка как защищает водовыпуск, так и обеспечивает безопасное использование без непосредственного контакта с водой благодаря конструкции устройства. Устройство биде согласно изобретению в конструктивном отношении содержит одну основную оболочку в форме трубки; одну заднюю оболочку, расположенную на задней стороне устройства биде, в форме трубки; одну трубу биде, которая содержит заднюю поверхность, водовыпуск, расположенный на передней стороне трубы, и внутреннее пространство для прохождения воды, которая перемещается из основной оболочки путем перемещения вперед при помощи давления воды, которое воздействует на заднюю поверхность, и которая перемещается назад под действием давления пружины внутри основной оболочки и посредством перекрывания течения воды; по меньшей мере одно уплотнение в форме кольца,которое расположено в одном канале, расположенном на задней стороне трубы биде; одну внутреннюю поверхность, расположенную на указанной задней оболочке, при этом прохождение воды через указанное уплотнение предотвращается, если указанное уплотнение расположено в данной внутренней поверхности; еще одну внутреннюю поверхность, расположенную на основной оболочке, которая обладает большим сечением, чем внутренняя поверхность, расположенная на задней оболочке, так что обеспечивается прохождение воды между уплотнением и внутренней поверхностью, расположенной на указанной основной оболочке; по меньшей мере одно отверстие для прохождения воды, которое передает воду,проходящую вокруг уплотнения, во внутреннее пространство трубы, когда уплотнение достигает внутренней поверхности, расположенной на основной оболочке, и которое находится на боковой поверхности трубы; водовпуск на обратной стороне указанной задней оболочки; одну соединительную поверхность, выполненную в виде винтового канала внутри задней оболочки. Устройство содержит по меньшей мере одну крышку, расположенную перед водовыпуском трубы, которая прикреплена к основной оболочке с помощью шарнира в передней части указанной основной оболочки и которая открывается путем поворота после толкающего воздействия трубы биде, которая перемещается вперед, а также по меньшей мере один сливной канал для воды, расположенный на указанной соединительной поверхности. Цель изобретения Цель изобретения заключается в предоставлении устройства биде, труба биде которого перемещается лишь при ее использовании. Другая цель изобретения заключается в предоставлении крышки, которая защищает водовыпуск указанного устройства биде. Еще одна цель изобретения заключается в предоставлении устройства биде, которое содержит трубу биде, которая перемещается вперед под воздействием давления воды и которая перемещается назад посредством перекрывания потока воды. Другая цель изобретения заключается в предоставлении устройства биде, которое сливает воду, которая содержится в устройстве, при перемещении трубы биде назад, для того чтобы предотвратить прохождение воды в трубу биде. Следующая цель изобретения заключается в предоставлении эффективно работающего устройства биде. Еще одна цель изобретения заключается в обеспечении того, что указанное устройство легко и дешево устанавливается, а также является безопасным и гигиеничным. Описание графических материалов Устройство биде согласно изобретению изображено на сопроводительных чертежах, где: фиг. 1 изображает общий вид устройства биде в перспективе; фиг. 2 - вид в разрезе устройства биде в перспективе; фиг. 3 - вид в разрезе устройства биде в закрытом положении; фиг. 4 - вид в разрезе устройства биде в открытом положении. Всем частям, изображенным на чертежах, присвоен индивидуальный номер ссылочной позиции и соответствующие обозначения данных номеров перечислены ниже: устройство (А) биде,основная оболочка (1),задняя оболочка (2),труба (3) биде,крышка (4),пружина (5),уплотнение (6) крышки,уплотнительное кольцо (7),уплотнение (8),-2 021183 внешняя оболочка (9),уплотнение (10),опорная поверхность пружины (11),внутренняя поверхность (12),канавки уплотнения (13),передняя поверхность (14),соединительная поверхность (15),соединительная поверхность (16),передняя часть (17),внутренняя поверхность (21),водовпуск (22),соединительная поверхность (23),сливной канал (24),соединительная поверхность (25),задняя поверхность (31),паз (32),канал для укладки уплотнения (33),отверстие (34) для прохождения воды,внутреннее пространство (35),водовыпуск (36) внешняя поверхность (37),шарнир (41) крышки,внутренняя поверхность уплотнения (81),внешняя поверхность уплотнения (82),соединительная поверхность (91). Раскрытие изобретения Устройство (А) биде согласно изобретению, изображенное на фиг. 1-4, содержит основную оболочку (1) в форме трубки; трубу (3) биде, отличающуюся возможностью перемещения вперед/назад внутри основной оболочки (1); по меньшей мере одну крышку (4), которая расположена перед основной оболочкой (1) и может быть открыта или закрыта соответственно перемещению трубы (3) биде. Труба (3) биде может перемещаться вперед при помощи давления воды, которое воздействует на заднюю поверхность (31) трубы (3). Благодаря данному перемещению, труба (3) биде перемещается вперед и проходит по направлению к внешней границе основной оболочки (1). И затем труба (3) биде может перемещаться назад внутри основной оболочки (1) при перекрывании потока воды и под воздействием давления пружины (5) внутри основной оболочки (1). Указанная пружина (5) размещается между пазом (32), который расположен в средней части трубы(3) биде и который направлен наружу в радиальном направлении, и одной опорной поверхностью (11) внутри основной оболочки (1). В то время как труба (3) биде перемещается вперед, пружина (5) прижата между указанным пазом (32) и опорной поверхностью (11). После того как вода перекрыта, сжатая пружина (5) толкает трубу (3) биде обратно и возвращается в свое исходное положение внутри основной оболочки. Представлено по меньшей мере одно уплотнение (8) в форме кольца, окружающего трубу (3) биде,на задней стороне трубы (3). Уплотнение (8) расположено здесь в канале (33) и служит для предотвращения утечки воды между внутренней поверхностью (81) уплотнения (8) и трубой (3). Внешняя поверхность (82) уплотнения (8) находится в контакте с внутренней поверхностью (21) (указанная внутренняя поверхность (21) может принадлежать задней оболочке (2) и/или основной оболочке (1) и на чертежах изображена соединенной с задней оболочкой (2 и предотвращает утечку воды между внутренней поверхностью (21) и внешней поверхностью (82). Другими словами, уплотнение (8) предотвращает утечку воды на передней и обратной стороне через трубу (3) биде и указанную внутреннюю поверхность (21). На передней стороне внутренней поверхности (21) расположена еще одна внутренняя поверхность(12) (указанная внутренняя поверхность (12) может принадлежать задней оболочке (2) и/или основной оболочке (1) и на чертежах изображена соединенной с основной оболочкой (1, которая обладает большим сечением, чем внутренняя поверхность (21). Когда труба (3) биде перемещается по направлению к передней стороне (вперед), уплотнение (8) перемещается от внутренней поверхности (21), которая находится в контакте с ним, и затем, когда оно достигает другой внутренней поверхности (12), упомянутой здесь, вода, толкающая трубу (3) биде, достигает передней стороны уплотнения (8) путем прохождения вокруг уплотнения (8). После прохождения воды по меньшей мере через одно отверстие (34) для прохождения воды, расположенное в боковой поверхности трубы (3), она достигает внутреннего пространства(35) трубы (3) и вытекает через водовыпуск (36) трубы (3). Представлен по меньшей мере один канал (13) уплотнения в передней части основной оболочки (1). Утечка воды внутрь или наружу трубы (3) через ее внешнюю поверхность (37) предотвращается с помощью по меньшей мере одного уплотнительного кольца (7) (или уплотнения), расположенного здесь, ко-3 021183 торое окружает внешнюю поверхность (37) трубы (3). Когда труба (3) биде находится в полностью закрытом (в самом заднем положении) положении, она толкает крышку (4), расположенную перед водовыпуском (36) трубы (3), вперед в ходе своего перемещения вперед. Поскольку крышка (4) прикреплена к основной оболочке (1) с помощью одного шарнира(41) в передней части (17) указанной оболочки (1), она может открываться посредством вращения. В ходе данного процесса открывания вода поступает из трубы (3) биде, только когда уплотнение (8) достигает указанной внутренней поверхности (12). В то же время труба (3) выступает дальше и обеспечивает дальнейшее открывание крышки (4). Таким образом, крышка (4) может открываться лишь благодаря перемещению трубы (3) и в ходе данного процесса открывания предотвращается поступление воды из трубы (3) и соответственно контакт воды с крышкой (4). Следовательно, пока крышка (4) открыта, вода не разбрызгивается после ударения о крышку (4). После закрывающего перемещения трубы (3) биде крышка (4) снова закрывается с помощью по меньшей мере одной пружины (не изображена на чертежах) в части шарнира (41). (В случае, если шарнир (41) расположен выше, в качестве альтернативы крышка может закрываться (без использования пружины) благодаря своему собственному весу). Утечку воды внутрь или наружу трубы (3) возможно предотвратить благодаря по меньшей мере одному уплотнению (6), которое расположено (так чтобы размещаться между крышкой (4) и трубой (3 во внутренней части крышки (4) с тем, чтобы перемещаться вместе с крышкой (4). С этой целью уплотнение (6) обеспечивает водонепроницаемость путем опирания на переднюю поверхность (14) основной оболочки (1). Устройство (А) может состоять из основной оболочки (1), задней оболочки (2) и внешней оболочки(9), которые являются съемными независимо друг от друга и могут сцепляться друг с другом с целью обеспечения легкого изготовления и установки устройства (А) биде. По меньшей мере две из этих оболочек (1, 2, 9) также могут быть изготовлены в виде цельной детали. Задняя оболочка (2) устройства (А) (расположенная на задней стороне устройства (А имеет форму трубки, подобно основной оболочке (1), и содержит один водовпуск (22), расположенный на ее задней стороне. Вода, поступающая от установки (не изображена на чертежах), поступает в данный водовпуск(22) и оказывает давление на заднюю поверхность (31) трубы (3) и толкает трубу (3) вперед. В задней оболочке (2) расположена одна соединительная поверхность (23), которая выполнена в виде винтового канала. Благодаря указанной поверхности (23), задняя оболочка (2) может быть прикреплена к установочному элементу (не изображен на чертежах) путем поворота с целью установки. По меньшей мере один сливной канал (24), выполненный на указанной поверхности (23), используется для слива воды (с помощью отдельного канала, не изображенного на чертежах), оставшейся в задней стороне трубы (3) при обратном перемещении трубы (3). Поскольку выдвижение трубы (3) из основной оболочки (1) осуществляется с помощью давления воды, поступающей из установки, и обратное перемещение трубы (3) обеспечивается с помощью пружины (5) и перекрытия течения воды; для того чтобы переместить трубу (3) назад, воду, которая осталась в задней стороне трубы (3) после перекрытия течения воды, необходимо слить для точного действия пружины (5). С данной целью воду, которая осталась в задней стороне трубы(3), сливают с помощью сливного канала (24), расположенного на указанной соединительной поверхности (23). Более того, таким образом воду, которая осталась в задней стороне трубы (3), можно легко слить и она не может попасть внутрь устройства (А) биде (во внутреннюю поверхность устройства (А) биде) при обратном перемещении трубы (3). Также, поскольку сливной канал (24) расположен на соединительной поверхности (23), расположенной на задней оболочке (2), при обратном перемещении трубы(3) труба (3) и уплотнение (8), расположенное на задней стороне трубы (3), не блокируют прохождение воды через сливной канал (24) и можно обеспечить эффективный слив воды, которая осталась в задней стороне трубы (3); и, следовательно, устройство (А) биде работает эффективно благодаря обеспечению быстрого обратного перемещения трубы (3). Соединительные поверхности (15, 25) в форме винтовых каналов расположены во внутренней поверхности основной оболочки (1) и внешней поверхности задней оболочки (2) для того, чтобы прикрепить заднюю оболочку (2) к основной оболочке (1); а также две данные оболочки (1, 2) могут быть прикреплены друг к другу путем вращательного движения. Водонепроницаемость между данными двумя оболочками (1, 2) обеспечивается с помощью уплотнения (10), расположенного между ними. Соединительные поверхности (16, 91) в форме винтовых каналов внутри внешней оболочки (9) и снаружи основной оболочки (1) позволяют присоединять основную оболочку (1) и внешнюю оболочку (9) друг к другу путем вращательного движения. Внешняя оболочка(9) расположена снаружи основной оболочки (1) и используется как для защиты устройства (А), так и для установки устройства (А) в желаемом месте. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство (А) биде, содержащее основную оболочку (1) в форме трубки; заднюю оболочку (2),расположенную на задней стороне устройства (А) биде, в форме трубки; трубу (3) биде, которая содержит заднюю поверхность (31), водовыпуск (36), расположенный на передней стороне трубы (3), и внут-4 021183 реннее пространство (35) для прохождения воды, которая перемещается из основной оболочки (1) путем перемещения вперед при помощи давления воды, оказываемого на заднюю поверхность (31), и которая может перемещаться назад под действием давления пружины (5) внутри основной оболочки (1) при перекрывании течения воды; по меньшей мере одно уплотнение (8) в форме кольца, которое расположено в канале (33) на задней стороне трубы (3) биде; внутреннюю поверхность (21), расположенную на указанной задней оболочке (2), при этом прохождение воды через указанное уплотнение (8) предотвращается,если указанное уплотнение (8) расположено в данной внутренней поверхности (21); еще одну внутреннюю поверхность (12), расположенную на основной оболочке (1), которая обладает большим сечением,чем внутренняя поверхность (21), расположенная на задней оболочке (2), так что обеспечено прохождение воды между уплотнением (8) и внутренней поверхностью (12), расположенной на указанной основной оболочке (1); по меньшей мере одно отверстие (34) для прохождения воды, которое передает воду,проходящую вокруг уплотнения (8), во внутреннее пространство (35) трубы (3), когда уплотнение (8) достигает внутренней поверхности (12), расположенной на основной оболочке (1), и которое находится на боковой поверхности трубы (3); водовпуск (22) на обратной стороне указанной задней оболочки (2); соединительную поверхность (23), выполненную в виде винтового канала внутри задней оболочки (2),отличающееся тем, что указанное устройство (А) биде содержит по меньшей мере одну крышку (4), расположенную перед водовыпуском (36) трубы (3), которая присоединена к основной оболочке (1) с помощью шарнира (41) в передней части (17) указанной оболочки (1) и может открываться путем поворота после толкающего воздействия трубы (3) биде при перемещении вперед; по меньшей мере один сливной канал (24) для воды на указанной соединительной поверхности (23). 2. Устройство (А) биде по п.1, отличающееся тем, что оно содержит по меньшей мере одну пружину для закрывания крышки (4) в исходное положение, которая расположена в части шарнира (41). 3. Устройство (А) биде по п.1, отличающееся тем, что оно содержит по меньшей мере одно уплотнение (6), которое расположено во внутренней части крышки (4) для перемещения вместе с крышкой (4) и опирания на переднюю поверхность (14) основной оболочки (1), когда крышка (4) находится в закрытом положении. 4. Устройство (А) биде по п.1, отличающееся тем, что оно содержит по меньшей мере одно уплотнительное кольцо (7), которое расположено по меньшей мере в одном канале (13) уплотнения в передней части основной оболочки (1) и окружает всю внешнюю поверхность (37) трубы (3). 5. Устройство (А) биде по п.1, отличающееся тем, что оно содержит соединительные поверхности(15, 25), которые выполнены в виде винтовых каналов, расположенных на внутренней поверхности основной оболочки (1) и на внешней поверхности задней оболочки (2) для прикрепления задней оболочки(2) к основной оболочке (1). 6. Устройство (А) биде по п.5, отличающееся тем, что оно содержит по меньшей мере одно уплотнение (10) между основной оболочкой (1) и задней оболочкой (2). 7. Устройство (А) биде по п.1, отличающееся тем, что оно содержит одну внешнюю оболочку (9),которая расположена снаружи основной оболочки (1). 8. Устройство (А) биде по п.7, отличающееся тем, что оно содержит соединительные поверхности(16, 91), которые выполнены в виде винтовых каналов, расположенных внутри внешней оболочки (9) и снаружи основной оболочки (1) для прикрепления внешней оболочки (9) снаружи основной оболочки
