Скрытое устройство для ректальной очистки и биде

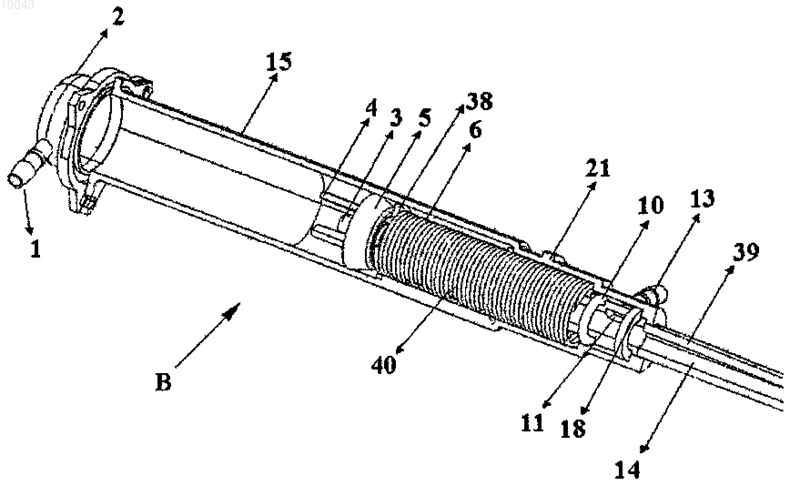

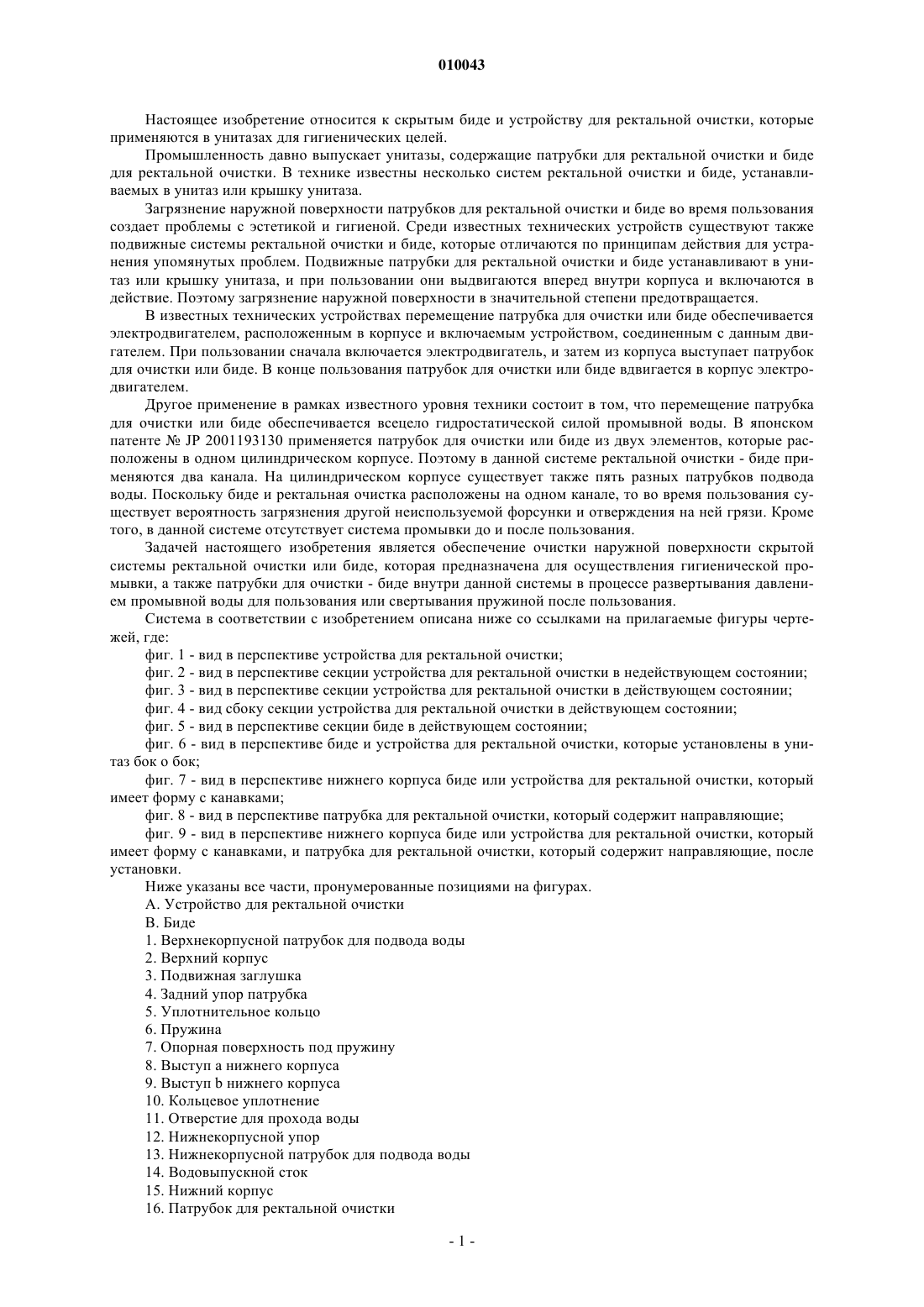

010043 Настоящее изобретение относится к скрытым биде и устройству для ректальной очистки, которые применяются в унитазах для гигиенических целей. Промышленность давно выпускает унитазы, содержащие патрубки для ректальной очистки и биде для ректальной очистки. В технике известны несколько систем ректальной очистки и биде, устанавливаемых в унитаз или крышку унитаза. Загрязнение наружной поверхности патрубков для ректальной очистки и биде во время пользования создает проблемы с эстетикой и гигиеной. Среди известных технических устройств существуют также подвижные системы ректальной очистки и биде, которые отличаются по принципам действия для устранения упомянутых проблем. Подвижные патрубки для ректальной очистки и биде устанавливают в унитаз или крышку унитаза, и при пользовании они выдвигаются вперед внутри корпуса и включаются в действие. Поэтому загрязнение наружной поверхности в значительной степени предотвращается. В известных технических устройствах перемещение патрубка для очистки или биде обеспечивается электродвигателем, расположенным в корпусе и включаемым устройством, соединенным с данным двигателем. При пользовании сначала включается электродвигатель, и затем из корпуса выступает патрубок для очистки или биде. В конце пользования патрубок для очистки или биде вдвигается в корпус электродвигателем. Другое применение в рамках известного уровня техники состоит в том, что перемещение патрубка для очистки или биде обеспечивается всецело гидростатической силой промывной воды. В японском патентеJP 2001193130 применяется патрубок для очистки или биде из двух элементов, которые расположены в одном цилиндрическом корпусе. Поэтому в данной системе ректальной очистки - биде применяются два канала. На цилиндрическом корпусе существует также пять разных патрубков подвода воды. Поскольку биде и ректальная очистка расположены на одном канале, то во время пользования существует вероятность загрязнения другой неиспользуемой форсунки и отверждения на ней грязи. Кроме того, в данной системе отсутствует система промывки до и после пользования. Задачей настоящего изобретения является обеспечение очистки наружной поверхности скрытой системы ректальной очистки или биде, которая предназначена для осуществления гигиенической промывки, а также патрубки для очистки - биде внутри данной системы в процессе развертывания давлением промывной воды для пользования или свертывания пружиной после пользования. Система в соответствии с изобретением описана ниже со ссылками на прилагаемые фигуры чертежей, где: фиг. 1 - вид в перспективе устройства для ректальной очистки; фиг. 2 - вид в перспективе секции устройства для ректальной очистки в недействующем состоянии; фиг. 3 - вид в перспективе секции устройства для ректальной очистки в действующем состоянии; фиг. 4 - вид сбоку секции устройства для ректальной очистки в действующем состоянии; фиг. 5 - вид в перспективе секции биде в действующем состоянии; фиг. 6 - вид в перспективе биде и устройства для ректальной очистки, которые установлены в унитаз бок о бок; фиг. 7 - вид в перспективе нижнего корпуса биде или устройства для ректальной очистки, который имеет форму с канавками; фиг. 8 - вид в перспективе патрубка для ректальной очистки, который содержит направляющие; фиг. 9 - вид в перспективе нижнего корпуса биде или устройства для ректальной очистки, который имеет форму с канавками, и патрубка для ректальной очистки, который содержит направляющие, после установки. Ниже указаны все части, пронумерованные позициями на фигурах. А. Устройство для ректальной очистки В. Биде 1. Верхнекорпусной патрубок для подвода воды 2. Верхний корпус 3. Подвижная заглушка 4. Задний упор патрубка 5. Уплотнительное кольцо 6. Пружина 7. Опорная поверхность под пружину 8. Выступ a нижнего корпуса 9. Выступ b нижнего корпуса 10. Кольцевое уплотнение 11. Отверстие для прохода воды 12. Нижнекорпусной упор 13. Нижнекорпусной патрубок для подвода воды 14. Водовыпускной сток 15. Нижний корпус 16. Патрубок для ректальной очистки-1 010043 17. Соединительная лапка нижнего корпуса 18. Прокладка 19. Выпускная форсунка биде 20. Выпускная форсунка для ректальной очистки 21. Установочный выступ 22. Тройник 23. Приточная труба 24. Задний канал 25. Передний канал 26. Рабочая поверхность кольцевого уплотнения нижнего корпуса 27. Канал кольцевого уплотнения 28. Водопроточный шланг верхнего корпуса 29. Водопроточный шланг нижнего корпуса 30. Выходное отверстие патрубка нижнего корпуса 31. Соединительная лапка верхнего корпуса 32. Гнездо прокладки 33. Установочная поверхность a уплотнительного кольца 34. Установочная поверхность b уплотнительного кольца 35. Удлиненная часть подвижной заглушки 36. Короткая часть подвижной заглушки 37. Выступ подвижной заглушки 38. Опорная поверхность под пружину биде 39. Патрубок биде 40. Пружина биде 41. Установочные канавки 42. Направляющая 43. Установочный выступ пружины 44. Нижний корпус с канавками 45. Патрубок для ректальной очистки с направляющими Как показано на фиг. 1, вода поступает через трехходовой клапан, расположенный в системе унитаза, в устройство (А) для ректальной очистки. Вода поступает в трехходовой клапан из главного клапана подвода воды. Одно из выпускных отверстий упомянутого трехходового клапана подсоединено к устройству (А) для ректальной очистки, а другое - к биде (В) (биде (В) представлено на фиг. 5-6) разными приточными трубами (23). Приточная труба (23) подсоединена к верхнекорпусному патрубку (1) для подвода воды и нижнекорпусному патрубку (13) для подвода воды через тройник (22). Пользователь может включать ректальную очистку или биде посредством трехходового клапана, который обеспечивает непрерывный поток и функционирует как распределитель. Когда устройство (А) для ректальной очистки находится в действующем состоянии, биде (В) находится в недействующем состоянии или наоборот. Когда главный клапан подвода воды закрыт, то закрыт поток воды в трехходовой клапан. Трехходовой клапан служит только для изменения направления потока воды. Как показано на фиг. 1, устройство (А) для ректальной очистки в соответствии с изобретением содержит две разных точки для подвода воды, а именно верхнекорпусной патрубок (1) для подвода воды и нижнекорпусной патрубок (13) для подвода воды, и состоит из верхнего корпуса (2) и нижнего корпуса(15), прикрепленного к верхнему корпусу. Верхнекорпусной патрубок (1) для подвода воды, который расположен на верхнем корпусе (2), обеспечивает перемещение устройства (А) для ректальной очистки,тогда как нижнекорпусной патрубок (13) для подвода воды, который находится на нижнем корпусе (15),дает возможность устройству (А) для ректальной очистки выполнять функцию очистки. Как показано на фиг. 2 и 3, полый цилиндрический нижний корпус (15) устройства (А) для ректальной очистки содержит патрубок (16) для ректальной очистки, который действует как промывной элемент, который может выдвигаться вперед внутри нижнего корпуса под давлением воды, пружину (6) для возврата патрубка (16) для ректальной очистки в недействующее состояние после промывной операции,и детали, предназначенные для уплотнения, например уплотнительное кольцо (5), подвижную заглушку(3), кольцевое уплотнение (10) и прокладку (18). Как показано на фиг. 2, 3 и 4, нижний полый цилиндрический корпус (15) устройства (А) для ректальной очистки содержит по меньшей мере одну соединительную лапку (17) нижнего корпуса на одном конце, выступ a (8) нижнего корпуса, образованный сужением диаметра вблизи другого конца, и дополнительно к этому, выступ b (9) нижнего корпуса, который образован вторым сужением диаметра и на который опирается один из торцов пружины (6), и на том же другом конце, нижнекорпусной упор (12),также образованный сужением диаметра, выходное отверстие (30) патрубка нижнего корпуса, рабочую поверхность (26) кольцевого уплотнения нижнего корпуса, расположенную между выступом b (9) нижнего корпуса и нижнекорпусным упором (12), нижнекорпусной патрубок (13) для подвода воды, соединенный проходом с рабочей поверхностью (26) кольцевого уплотнения нижнего корпуса, передний канал(25), в котором размещена пружина (6), задний канал (24) около верхнего корпуса и установочный выступ (21), который выполнен в виде выступа наружу из нижнего корпуса (15) и который облегчает установку устройства (А) для ректальной очистки. Как показано на фиг. 2, 3 и 4, полый цилиндрический верхний корпус (2) устройства (А) для ректальной очистки с одним закрытым и одним открытым концом, который соединен с нижним корпусом(15), содержит верхнекорпусной патрубок (1) для подвода воды и по меньшей мере одну соединительную лапку (31) верхнего корпуса, расположенную на открытом конце верхнего корпуса (2) и соединенную с соединительной лапкой (17) верхнего корпуса. Как показано на фиг. 2, 3 и 4, патрубок (16) для ректальной очистки устройства (А) для ректальной очистки содержит водовыпускной сток (14), выступающую опорную поверхность (7) под пружину, расположенную посередине патрубка (16) для ректальной очистки, в которую упирается один из торцов пружины (6); выпускную форсунку (20) для ректальной очистки, соединенную с водовыпускным стоком(14), которая расположена на одном конце патрубка (16) для ректальной очистки, канал (27) кольцевого уплотнения, гнездо (32) прокладки, отверстие (11) для прохода воды, которое служит проходом для потока воды, поступающей из нижнекорпусного патрубка (13) для подвода воды, в водовыпускной сток(14) и расположено между каналом (27) кольцевого уплотнения и гнездом (32) прокладки, установочную поверхность a (33) уплотнительного кольца и установочную поверхность b (34) уплотнительного кольца и задний упор (4) патрубка. Как показано на фиг. 2, 3 и 4, канал (27) кольцевого уплотнения устройства (А) для ректальной очистки, который расположен внутри патрубка (16) для ректальной очистки, в котором размещено кольцевое уплотнение (10), расположен так, чтобы прокладка (18) надежно упиралась в нижнекорпусной упор(12), когда патрубок (16) для ректальной очистки приходит в действующее (полностью развернутое) состояние, в положении, которое должно соответствовать рабочей поверхности (26) кольцевого уплотнения, а также когда гнездо (32) прокладки, в котором расположена прокладка (18) внутри патрубка (16) для ректальной очистки, и патрубок (16) для ректальной очистки становятся действующими (полностью развернутыми). Как показано на фиг. 2, 3 и 4, на одном конце патрубка (16) для ректальной очистки устройства (А) для ректальной очистки находятся выступающая установочная поверхность a (33) уплотнительного кольца, у которой расположено уплотнительное кольцо (5), и установочная поверхность b (34) уплотнительного кольца, которая закрепляет уплотнительное кольцо (5); и задний упор (4) патрубка в виде выступа, который предохраняет подвижную заглушку (3), является неразъемным с установочной поверхностью b (34) уплотнительного кольца, а также поддерживает патрубок (16) для ректальной очистки в положении упора в верхний корпус (2), когда патрубок (16) для ректальной очистки переходит в недействующее состояние при нажиме на него назад пружиной (6). Как показано на фиг. 3 и 4, подвижная заглушка устройства (А) для ректальной очистки имеет удлиненный цилиндрический корпус и выступ (37) подвижной заглушки, который разделяет корпус на две части, а именно удлиненную часть (35) подвижной заглушки и короткую часть (36) подвижной заглушки, и который сохраняет гидравлическое давление в заднем канале (24) путем предотвращения вытекания воды из заднего канала (24) в водовыпускной сток (14). Удлиненная часть (35) подвижной заглушки расположена с той стороны водовыпускного стока (14), где находится задний упор (4) патрубка. Ниже следует подробное описание способа действия устройства (А) для ректальной очистки, которое применяется в системе унитаза и внутренние конструкции которого показаны на фиг. 2, 3 и 4. Чтобы вода, поступающая из верхнекорпусного патрубка (1) для подвода воды, вытолкнула патрубок (16) для ректальной очистки, она должна преодолеть усилие пружины (6). Один торец пружины (6) упирается в опорную поверхность (7) под пружину, которая составляет одно целое с патрубком (16) для ректальной очистки, а другой торец упирается в выступ b (9) нижнего корпуса. Вода, попадающая в задний канал (24), не пропускается в передний канал (25) уплотнительным кольцом (5). Благодаря уплотняющим свойствам подвижной заглушки (3) и уплотнительного кольца (5) развертывание патрубка (16) для ректальной очистки происходит без потери времени, и его функционирование - без потерь давления. Патрубок (16) для ректальной очистки, выталкиваемый вперед давлением воды, поступающей из верхнекорпусного патрубка (1) для подвода воды, выходит из устройства (А) для ректальной очистки, скрытого внутри системы унитаза. Опорная поверхность (7) под пружину внутри патрубка (16) для ректальной очистки, выдвигающегося вперед, упирается в выступ a (8) нижнего корпуса, и пружина (6) сжимается между выступом a (8) нижнего корпуса и выступом b (9) нижнего корпуса. Прокладка (18), которая находится на патрубке (16) для ректальной очистки, выдвигающемся вперед, упирается в нижнекорпусной упор (12) и не дает воде, поступающей из нижнекорпусного патрубка (13) для подвода воды, вытекать из выходного отверстия (30) патрубка нижнего корпуса. Когда патрубок (16) для ректальной очистки приходит в действующее (полностью развернутое) состояние, кольцевое уплотнение, расположенное в канале (27) кольцевого уплотнения, который находится на патрубке (16) для ректальной очистки, не дает воде, поступающей из нижнекорпусного патрубка (13) для подвода воды, протекать в передний канал (25) благодаря плотной самоустановке в рабочей поверхности (26) кольцевого уплотнения нижнего корпуса. Таким образом, вода, поступающая из нижнекорпусного патрубка (13) для подвода воды, попадает в во-3 010043 довыпускной сток (14), расположенный в патрубке (16) для ректальной очистки, через отверстие (11) для прохода воды, соответствующее нижнекорпусному патрубку (13) для подвода воды. Вода, поступающая из верхнекорпусного патрубка (1) для подвода воды, не попадает в водовыпускной сток (14) благодаря подвижной заглушке (3). Перетекание воды между задним каналом (24) и передним каналом (25) устройства (А) для ректальной очистки, расположенным в нижнем корпусе (15) данного устройства, не допускается уплотнительным кольцом (5). Как показано на фиг. 1, в устройстве (А) для ректальной очистки вода поступает в тройник через приточную трубу (23). Водопроточный шланг (29) нижнего корпуса, подсоединенный к нижнекорпусному патрубку (13) для подвода воды, и водопроточный шланг (28) верхнего корпуса, подсоединенный к верхнекорпусному патрубку (1) для подвода воды, соединены между собой тройником (22). Вода, протекающая через водопроточный шланг (28) верхнего корпуса и верхнекорпусной патрубок (1) для подвода воды, толкает патрубок (16) для ректальной очистки вперед, как показано на фиг. 3, посредством заполнения заднего канала (24), как показано на фиг. 4. До того, как патрубок (16) для ректальной очистки станет действующим (полностью развернутым), поток воды в водопроточном шланге (29) нижнего корпуса, подсоединенном к нижнекорпусному патрубку (13) для подвода воды, присутствует в виде утечки. Когда патрубок (16) для ректальной очистки является действующим (полностью развернутым), ось нижнекорпусного патрубка для подвода воды и отверстие (11) для прохода воды, которое находится на патрубке (16) для ректальной очистки, пересекаются. Вода, которая не вытекает из выходного отверстия(30) патрубка нижнего корпуса благодаря прокладке (18) и в передний канал (25) благодаря кольцевому уплотнению (10), поступает в отверстие (11) для прохода воды и водовыпускной сток (14) через посредство нижнекорпусного патрубка (13) для подвода воды и выходит из выпускной форсунки (20) для ректальной очистки с проходом через водовыпускной сток (14). Таким образом обеспечивается нормальный водный режим, иными словами, поток воды, необходимый для ректальной очистки и промывки. Как показано на фиг. 2, как только в устройстве (А) для ректальной очистки вода подходит к верхнекорпусному патрубку (1) для подвода воды нормальным потоком, она попадает также в виде утечки в нижнекорпусной патрубок (13) для подвода воды. Отверстие (11) для прохода воды, расположенное на патрубке (16) для ректальной очистки, который не находится в действующем состоянии или полностью развернутом положении, отстает от нижнекорпусного патрубка (13) для подвода воды. В данном положении вода, утекающая в передний канал (25), где находится пружина (6), достигает отверстия (11) для прохода воды, протекает через водовыпускной сток (14) и выходит как утечка через выпускную форсунку (20) для ректальной очистки и, как утечка, через патрубок (16) для ректальной очистки, поскольку прокладка (18) не закрывает выходного отверстия (30) патрубка нижнего корпуса, так как еще не упирается в нижнекорпусной упор (12). Другими словами, поток воды нормального режима еще не обеспечивается. Утечка на патрубке (16) для ректальной очистки обеспечивает скольжение патрубка (16) для ректальной очистки и дает ему возможность легче и быстрее выдвинуться из выходного отверстия (30) патрубка нижнего корпуса. Упомянутая утечка обеспечивает также очистку наружной поверхности патрубка (16) для ректальной очистки перед пользованием. Как показано на фиг. 3 и 4, в устройстве (А) для ректальной очистки патрубок (16) для ректальной очистки, полностью развертывающийся под действием воды, поступающей из верхнекорпусного патрубка (1) для подвода воды, удерживается рабочей поверхностью (26) кольцевого уплотнения нижнего корпуса, относящейся к кольцевому уплотнению (10), и нижнекорпусным упором (12) прокладки (18), с созданием уплотнения, и когда отверстие (11) для прохода воды и нижнекорпусной патрубок (13) для подвода воды на патрубке (16) для ректальной очистки совпадают, вода, поступающая из нижнекорпусного патрубка (13) для подвода воды, выходит из выпускной форсунки (20) для ректальной очистки с проходом через водовыпускной сток (14). Выпускная форсунка (20) для ректальной очистки содержит одно отверстие, и вода фонтанирует без разбрызгивания. Как показано на фиг. 1, свертывание или переход в недействующее состояние устройства (А) для ректальной очистки происходит при прекращении приложения гидравлического давления из приточной трубы (23) посредством ослабления потока в ней. Вода, давление которой снижается, из заднего канала(24), где она находится, поступает в тройник (22) через верхнекорпусной патрубок (1) для подвода воды и водопроточный шланг (28) верхнего корпуса под действием выталкивания назад пружиной (6) и затем поступает в водопроточный шланг (29) нижнего корпуса и нижнекорпусной патрубок (13) для подвода воды. Когда пружина (6) сжатия толкает патрубок (16) для ректальной очистки назад, кольцевое уплотнение (10) отодвигается от рабочей поверхности (26) кольцевого уплотнения нижнего корпуса, и прокладка (18) отодвигается от нижнекорпусного упора (12). При этом вода, поступающая в нижнекорпусной патрубок (13) для подвода воды, попадает в передний канал (25) и выпускается из выпускной форсунки (20) для ректальной очистки после прохода через отверстие (11) для прохода воды и водовыпускной сток (14), а также, при этом, во время выпуска, вода, утекающая из отверстия (30) патрубка нижнего корпуса, обеспечивает промывку наружной поверхности патрубка (16) для ректальной очистки после пользования. На фиг. 5 представлен вид в перспективе секции биде (В) в соответствии с настоящим изобретением в действующем состоянии.-4 010043 В состав устройства (А) для ректальной очистки, показанного на фиг. 1-4, и биде (В), показанного на фиг. 5, входят общие механические конструктивные элементы и/или части. Упомянутые механические конструктивные элементы и/или части, такие как верхнекорпусной патрубок (1) для подвода воды, верхний корпус (2), подвижная заглушка (3), задний упор (4) патрубка, уплотнительное кольцо (5), выступ a(8) нижнего корпуса, выступ b (9) нижнего корпуса, кольцевое уплотнение (10), отверстие (11) для прохода воды, нижнекорпусной упор (12), нижнекорпусной патрубок (13) для подвода воды, водовыпускной сток (14), нижний корпус (15), соединительная лапка (17) нижнего корпуса, прокладка (18), установочный выступ (21), тройник (22), приточная труба (23), задний канал (24), передний канал (25), рабочая поверхность (26) кольцевого уплотнения нижнего корпуса, канал (27) кольцевого уплотнения, водопроточный шланг (28) верхнего корпуса, водопроточный шланг (29) нижнего корпуса, выходное отверстие(37) подвижной заглушки, применяются как в устройстве (А) для ректальной очистки, так и биде (В) для одинаковых целей. Способы действия биде (В) и устройства (А) для ректальной очистки идентичны, и идентичны все механические части, которые составляют устройство (А) для ректальной очистки и биде (В), за исключением небольшой разницы. Как показано на фигуре, в биде (В) в соответствии с настоящим изобретением,в отличие от устройства (А) для ректальной очистки, отсутствует выступающая опорная поверхность (7) под пружину, как в патрубке (16) для ректальной очистки, в середине патрубка биде (39). В биде (В) пружина (40) биде упирается в опорную поверхность (38) под пружину биде, которая обращена к переднему каналу (25) установочной поверхности a (33) уплотнительного кольца. В дополнение к этому, различаются длины патрубка (16) для ректальной очистки и патрубка (39) биде, которые являются выходящими. Поскольку опорная поверхность (38) под пружину биде на патрубке (39) биде отстает от опорной поверхности (7) под пружину в патрубке (16) для ректальной очистки, патрубок (39) биде выходит вперед дальше, чем патрубок (16) для ректальной очистки. Другое различие между устройством (А) для ректальной очистки и биде (В) состоит в том, что пружина (40) биде (В) длиннее пружины (6) в устройстве(А) для ректальной очистки. Кроме того, отличие выпускной форсунки (19) биде от выпускной форсунки(20) для ректальной очистки состоит в том, что выпускная форсунка (19) биде наклонена под углом, и вода бьет струей благодаря небольшим отверстиям форсунки. Выпускная форсунка (20) для ректальной очистки выполнена с одним отверстием, и вода фонтанирует без разбрызгивания. При пользовании, когда патрубок (16) для ректальной очистки и патрубок (39) биде полностью выходят, вода, поступающая из нижнекорпусного патрубка (13) для подвода воды, проходит через отверстие (11) для прохода воды и выходит из выпускной форсунки (20) для ректальной очистки в устройстве(А) для ректальной очистки; а в биде вода выходит из выпускной форсунки (19) биде. Устройство (А) для ректальной очистки или биде (В) осуществляют нормальную промывку благодаря обеспечению нормального режима потока воды, иными словами, потока воды, необходимого для ректальной очистки и промывки только в данном положении. В данном положении, поскольку отсутствует утечка из выходного отверстия (30) патрубка нижнего корпуса, наружную поверхность патрубка (16) для ректальной очистки или патрубка (39) биде очистить нельзя. Операция очистки наружной поверхности патрубка (16) для ректальной очистки или патрубка (39) биде выполняется, когда патрубок (16) для ректальной очистки или патрубок (39) биде выходит из нижнего корпуса (15) или входит в нижний корпус (15). На фиг. 6 биде (В) и устройство (А) для ректальной очистки показаны на виде в перспективе установленными бок о бок в унитазе. На фиг. 7 показан выполненный с канавками нижний корпус (44) биде (В) и устройства для ректальной очистки. Отличие нижнего корпуса (44) с канавками от нижнего корпуса (15) состоит в наличии установочной канавки (41) по меньшей мере на одной или предпочтительно двух сторонах выходного отверстия (30) патрубка нижнего корпуса. На фиг. 8 показан патрубок для ректальной очистки с направляющими (45). Отличие патрубка для ректальной очистки с направляющими (45) патрубка (16) для ректальной очистки состоит в наличии направляющих, расположенных по меньшей мере на одной или предпочтительно двух сторонах патрубка для ректальной очистки с направляющими (45). Кроме того, в патрубке для ректальной очистки с направляющими (45), показанном на фиг. 8, имеется опорная поверхность (7) под пружину и установочный выступ (43) пружины, на котором расположена по меньшей мере одна пружина (6) между опорной поверхностью (7) под пружину и каналом (27) кольцевого уплотнения. Установочный выступ (43) пружины выполнен с возможностью создания допуска разности диаметров пружины (6) и патрубка для ректальной очистки с направляющими (45). Другими словами, благодаря созданию допуска на проходное пространство между внутренним диаметром пружины (6) и наружной поверхностью установочного выступа (43) пружины совмещаются ось пружины (6) и патрубка для ректальной очистки с направляющими (45). Так что путем устранения осевого рассогласования пружины (6) с патрубком для ректальной очистки с направляющими (45) исключается смещение пружины сжатия в радиальном направлении и образования во время работы шумов, из-за осевого рассо-5 010043 гласования, поверхностями, которые являются посадочными для пружины (6), выступом b (9) нижнего корпуса и опорной поверхностью (7) под пружины, поэтому пружина работает легче. Установочный выступ (43) пружины, помимо патрубка для ректальной очистки с направляющими (45), можно, в качестве альтернативы, применить в патрубке (16) для ректальной очистки. Патрубок для ректальной очистки с направляющими (45) может быть выполнен без установочного выступа (43) пружины, как показано на фиг. 8. На фиг. 9 показано положение нижнего корпуса (44) с канавками и патрубка для ректальной очистки с направляющими (45) после установки. Направляющие (42) расположены в установочных канавках(41). Установочные канавки (41) лучше располагаются с помощью направляющих (42) во время перемещения патрубка для ректальной очистки с направляющими (45). На фиг. 7-9 нижний корпус (44) с канавками и патрубок для ректальной очистки с направляющими (45) представляют собой механические части, разработанные в качестве альтернативы, соответственно, нижнему корпусу (15) и патрубку (16) для ректальной очистки. Альтернативное устройство для ректальной очистки можно создать с использованием нижнего корпуса (44) с канавками и патрубка для ректальной очистки с направляющими (45) без какой-либо модификации устройства (А) для ректальной очистки. Кроме того, как и в патрубке для ректальной очистки с направляющими (45), можно создать альтернативный патрубок биде с использованием направляющей (42) на одной или предпочтительно двух сторонах патрубка (39) биде. Существует возможность разработки альтернативного биде (В) с использованием нижнего корпуса (44) с канавками и упомянутого альтернативного патрубка биде, в котором направляющие (42) находятся в установочных канавках (41) без какой-либо модификации биде (В). Установочный выступ (43) пружины также можно применить в биде (В). Установочный выступ (43) пружины формируют на патрубке (39) биде или патрубке биде с направляющими между опорной поверхностью (38) под пружину биде и каналом (27) кольцевого уплотнения. Кроме того, в качестве альтернативы подвижной заглушке (3), применяемой в устройстве (А) для ректальной очистке и биде (В), путем заделки наглухо места, где подвижная заглушка (3) расположена с той стороны водовыпускного стока (14), где находится задний упор (4) патрубка, в патрубке (16) для ректальной очистки и патрубке (39) биде, или путем создания перекрытия, можно обеспечить уплотнение без применения подвижной заглушки (3) и можно получить альтернативные патрубок (16) для ректальной очистки и патрубок (39) биде. Вышеописанные предпочтительные устройство (А) для ректальной очистки и биде (В) не ограничивают объем правовой охраны настоящего изобретения. Модификации упомянутых предпочтительных устройства (А) для ректальной очистки и биде (В), которые могут быть реализованы в контексте описания изобретения, следует оценивать как находящиеся в пределах объема правовой защиты изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Скрытое устройство (А) для ректальной очистки, содержащее патрубок (16) для ректальной очистки, наружная поверхность которого дважды промывается водой, вытекающей из выходного отверстия(30) патрубка нижнего корпуса в то время, как патрубок (16) развертывается гидравлическим давлением перед пользованием и свертывается после пользования пружиной (6) для улучшения гигиенического состояния, при этом упомянутое скрытое устройство (А) для ректальной очистки содержит полый цилиндрический нижний корпус (15),полый цилиндрический верхний корпус (2), соединенный с нижним корпусом (15),патрубок (16) для ректальной очистки, выдвигающийся вперед под давлением воды для операции промывки,пружину (6), толкающую патрубок (16) для ректальной очистки обратно после операции промывки,уплотнительное кольцо (5),подвижную заглушку (3),кольцевое уплотнение (10),прокладку (18),отличающееся тем, что нижний корпус (15) содержит множество соединительных лапок (17) нижнего корпуса на одном конце нижнего корпуса для присоединения к верхнему корпусу (2),выступ a (8) нижнего корпуса, расположенный вблизи его другого конца и образованный сужением диаметра,выступ b (9) нижнего корпуса, расположенный ближе к его другому концу и образованный вторым сужением диаметра, и в который упирается один торец пружины (6),нижнекорпусной упор (12), расположенный на другом конце нижнего корпуса и образованный дополнительным сужением диаметра,выходное отверстие (30) патрубка нижнего корпуса, расположенное на другом конце нижнего корпуса,рабочую поверхность (26) кольцевого уплотнения нижнего корпуса, расположенную между высту-6 010043 пом b (9) нижнего корпуса и нижнекорпусным упором (12),нижнекорпусной патрубок (13) для подвода воды, соединенный проходом с рабочей поверхностью(26) кольцевого уплотнения нижнего корпуса,передний канал (25), в котором размещена пружина (6),задний канал (24) со стороны расположения верхнего корпуса (2),установочный выступ (21), расположенный снаружи нижнего корпуса (15) и облегчающий установку устройства (А) для ректальной очистки. 2. Скрытое устройство (А) для ректальной очистки по п.1, отличающееся тем, что патрубок (16) для ректальной очистки содержит водовыпускной сток (14), проходящий сквозь патрубок (16),опорную поверхность (7) под пружину в виде выступа, расположенную посередине патрубка (16), в которую упирается один торец пружины (6),множество выпускных форсунок (20) для ректальной очистки, соединенных с водовыпускным стоком (14), которые расположены на наконечнике патрубка (16) для ректальной очистки,канал (27) кольцевого уплотнения, в котором расположено кольцевое уплотнение (10), при этом канал (27) кольцевого уплотнения расположен так, что кольцевое уплотнение (10) точно соответствует рабочей поверхности (26) кольцевого уплотнения нижнего корпуса на нижнем корпусе (15) для предотвращения протечки воды из нижнекорпусного патрубка (13) для подвода воды в передний канал (25) нижнего корпуса (15), когда патрубок (16) является полностью развернутым,гнездо (32) прокладки, в котором расположена прокладка (18), при этом гнездо (32) прокладки расположено так, что прокладка (18) упирается в нижнекорпусной упор (12) на нижнем корпусе (15) для предотвращения протечки воды из нижнекорпусного патрубка (13) для подвода воды в выходное отверстие (30) патрубка нижнего корпуса, когда патрубок (16) является полностью развернутым,отверстие (11) для прохода воды, которое служит проходом для потока воды, поступающей из нижнекорпусного патрубка (13) для подвода воды, в водовыпускной сток (14) и расположено между каналом(27) кольцевого уплотнения и гнездом (32) прокладки,установочную поверхность a (33) уплотнительного кольца и установочную поверхность b (34) уплотнительного кольца, которые совместно удерживают уплотнительное кольцо (5), предотвращающее протечку воды из заднего канала (24) в передний канал (25),задний упор (4) патрубка, являющийся неразъемным с установочной поверхностью b (34) уплотнительного кольца, одновременно вмещающий и поддерживающий подвижную заглушку (3) и одновременно обеспечивающий пребывание патрубка (16) для ректальной очистки упирающимся в верхний корпус (2), когда патрубок (16) для ректальной очистки переходит в свернутое положение при обратном нажиме пружиной (6). 3. Скрытое устройство (А) для ректальной очистки по п.1, отличающееся тем, что верхний корпус(2) присоединен к соединительным лапкам (17) нижнего корпуса на нижнем корпусе (15) посредством множества соединительных лапок (31) верхнего корпуса, расположенных вблизи его открытого конца. 4. Скрытое устройство (А) для ректальной очистки по п.1, отличающееся тем, что подвижная заглушка (3) имеет удлиненный цилиндрический корпус, выступ (37) подвижной заглушки, разделяющий цилиндрический корпус на удлиненную часть (35) подвижной заглушки и короткую часть (36) подвижной заглушки и поддерживающий гидравлическое давление в заднем канале (24) путем предотвращения вытекания воды из заднего канала (24) в водовыпускной сток (14) благодаря расположению удлиненной части (35) подвижной заглушки с той стороны водовыпускного стока (14), где находится задний упор (4) патрубка. 5. Скрытое устройство (А) для ректальной очистки по п.1, отличающееся тем, что нижний корпус(15) содержит по меньшей мере одну установочную канавку (41), выполненную на кромке выходного отверстия (30) патрубка нижнего корпуса. 6. Скрытое устройство (А) для ректальной очистки по п.2, отличающееся тем, что патрубок (16) содержит по меньшей мере одну направляющую (42). 7. Скрытое устройство (А) для ректальной очистки по пп.5 и 6, отличающееся тем, что направляющие (42) входят в установочные канавки (41). 8. Скрытое устройство (А) для ректальной очистки по п.2, отличающееся тем, что патрубок (16) для ректальной очистки содержит установочный выступ (43) пружины для размещения на нем пружины (6),который находится между опорной поверхностью (7) под пружину и каналом (27) кольцевого уплотнения. 9. Скрытое устройство (А) для ректальной очистки по п.8, отличающееся тем, что установочный выступ (43) пружины выполнен в виде множества выступов. 10. Биде (В), содержащее патрубок (39) биде, наружная поверхность которого дважды промывается водой, вытекающей из выходного отверстия (30) патрубка нижнего корпуса в то время, как патрубок (39) развертывается гидравлическим давлением перед пользованием и свертывается после пользования пружиной (40) биде для улучшения гигиенического состояния, при этом упомянутое биде (В) содержит полый цилиндрический нижний корпус (15),-7 010043 полый цилиндрический верхний корпус (2), соединенный с нижним корпусом (15),патрубок (39) биде, выдвигающийся вперед под давлением воды для операции промывки,пружину (40) биде, толкающую патрубок (39) биде обратно после операции промывки,уплотнительное кольцо (5),подвижную заглушку (3),кольцевое уплотнение (10),прокладку (18),отличающееся тем, что нижний корпус (15) содержит множество соединительных лапок (17) нижнего корпуса на одном конце нижнего корпуса для присоединения к верхнему корпусу (2),выступ a (8) нижнего корпуса, расположенный вблизи его другого конца и образованный сужением диаметра,выступ b (9) нижнего корпуса, расположенный ближе к его другому концу и образованный вторым сужением диаметра, и на который опирается один торец пружины (40) биде,нижнекорпусной упор (12), расположенный на другом конце нижнего корпуса и образованный дополнительным сужением диаметра,выходное отверстие (30) патрубка нижнего корпуса, выполненное на другом конце нижнего корпуса,рабочую поверхность (26) кольцевого уплотнения нижнего корпуса, расположенную между выступом b (9) нижнего корпуса и нижнекорпусным упором (12),нижнекорпусной патрубок (13) для подвода воды, соединенный проходом с рабочей поверхностью(26) кольцевого уплотнения нижнего корпуса,передний канал (25), в котором размещена пружина (40) биде,задний канал (24) со стороны расположения верхнего корпуса (2),установочный выступ (21), расположенный снаружи нижнего корпуса (15) и облегчающий установку биде (В). 11. Биде (В) по п.10, отличающееся тем, что патрубок (39) биде содержит водовыпускной сток (14), проходящий сквозь патрубок (39),опорную поверхность (38) под пружину биде, которая представляет собой установочную поверхность a (33) уплотнительного кольца, обращенную к переднему каналу (25), и в которую упирается один торец пружины (40) биде,множество выпускных форсунок (19) биде, соединенных с водовыпускным стоком (14), расположенные на наконечнике патрубка (39) биде,канал (27) кольцевого уплотнения, в котором расположено кольцевое уплотнение (10), при этом канал (27) кольцевого уплотнения расположен так, что кольцевое уплотнение (10) точно соответствует рабочей поверхности (26) кольцевого уплотнения нижнего корпуса на нижнем корпусе (15) для предотвращения протечки воды из нижнекорпусного патрубка (13) для подвода воды в передний канал (25) нижнего корпуса (15), когда патрубок (39) биде является полностью развернутым,гнездо (32) прокладки, в котором расположена прокладка (18), при этом гнездо (32) прокладки расположено так, что прокладка (18) упирается в нижнекорпусной упор (12) на нижнем корпусе (15) для предотвращения протечки воды из нижнекорпусного патрубка (13) для подвода воды в выходное отверстие (30) патрубка нижнего корпуса, когда патрубок (39) биде является полностью развернутым,отверстие (11) для прохода воды, которое служит проходом для потока воды, поступающей из нижнекорпусного патрубка (13) для подвода воды, в водовыпускной сток (14) и расположено между каналом(27) кольцевого уплотнения и гнездом (32) прокладки,установочную поверхность a (33) уплотнительного кольца и установочную поверхность b (34) уплотнительного кольца, которые совместно удерживают уплотнительное кольцо (5), предотвращающее протечку воды из заднего канала (24) в передний канал (25),задний упор (4) патрубка, являющийся неразъемным с установочной поверхностью b (34) уплотнительного кольца, одновременно вмещающий и поддерживающий подвижную заглушку (3) и одновременно обеспечивающий пребывание патрубка (39) биде упирающимся в верхний корпус (2), когда патрубок (39) биде переходит в свернутое положение при обратном нажиме пружиной (40). 12. Биде (В) по п.11, отличающееся тем, что патрубок (39) биде содержит по меньшей мере одну направляющую (42). 13. Биде (В) по п.12, отличающееся тем, что по меньшей мере одна направляющая (42) выполнена с возможностью вхождения в канавку (41) нижнего корпуса (15). 14. Биде (В) по п.12, отличающееся тем, что патрубок (39) биде содержит установочный выступ(43) пружины, расположенный между опорной поверхностью (38) под пружину биде и каналом (27) кольцевого уплотнения. 15. Биде (В) по п.14, отличающееся тем, что установочный выступ (43) пружины выполнен в виде множества выступов. 16. Скрытое устройство (А) для ректальной очистки по п.1 или биде (В) по п.10, отличающееся тем,-8 010043 что альтернативные патрубок (16) для ректальной очистки или патрубок (39) биде выполнены заделкой наглухо участка стока, где подвижная заглушка (3) расположена со стороны водовыпускного стока (14) и где находится задний упор (4) патрубка на патрубке (16) для ректальной очистки или патрубке (39) биде,или изготовлением упомянутого участка стока перекрытым для обеспечения уплотнения без применения подвижной заглушки (3).
