Схема защиты от перенапряжений в трехфазной четырехпроводной схеме

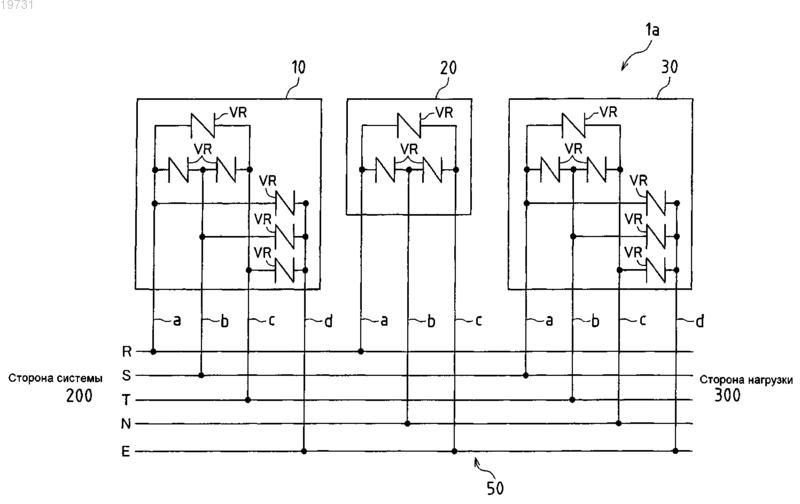

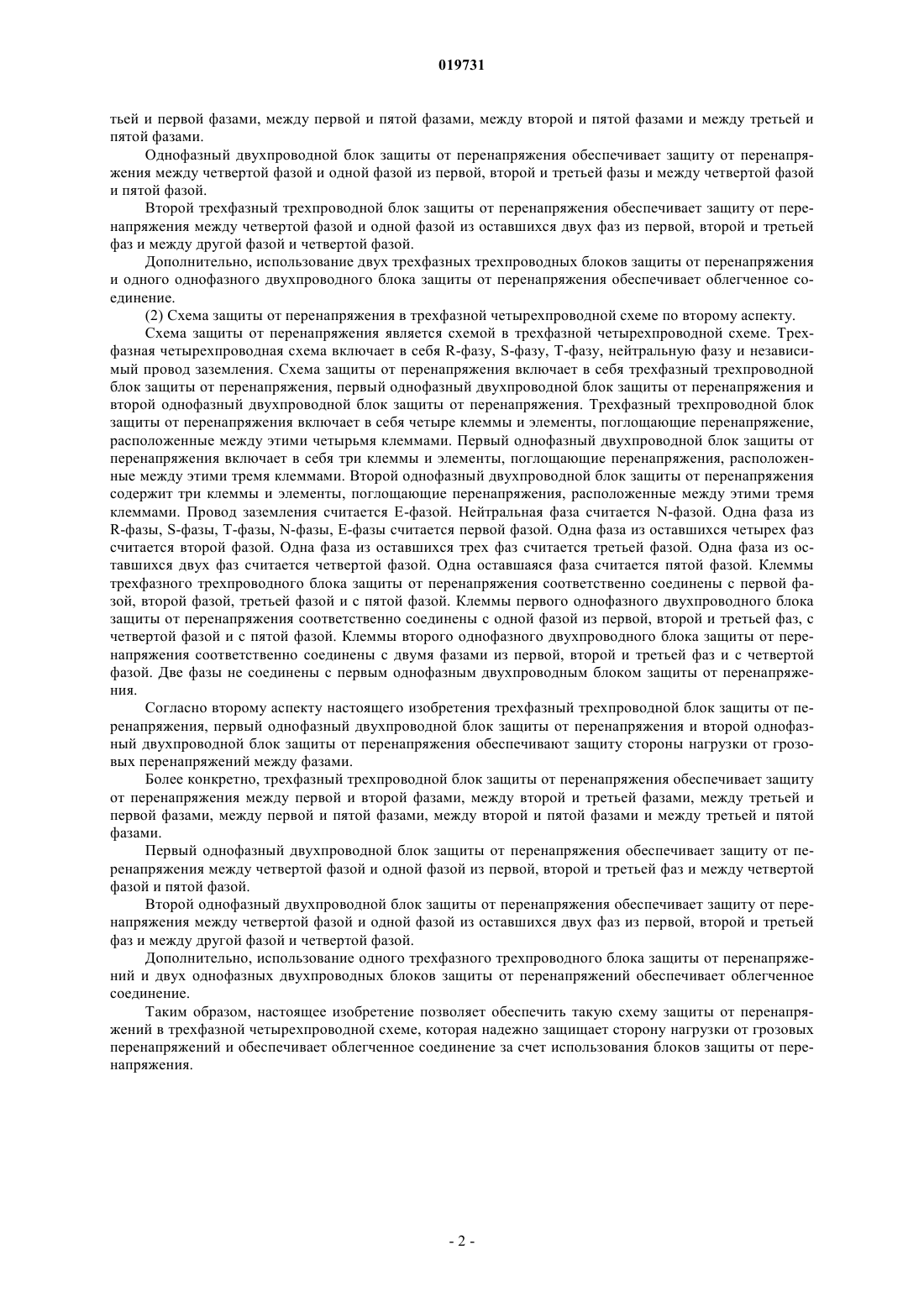

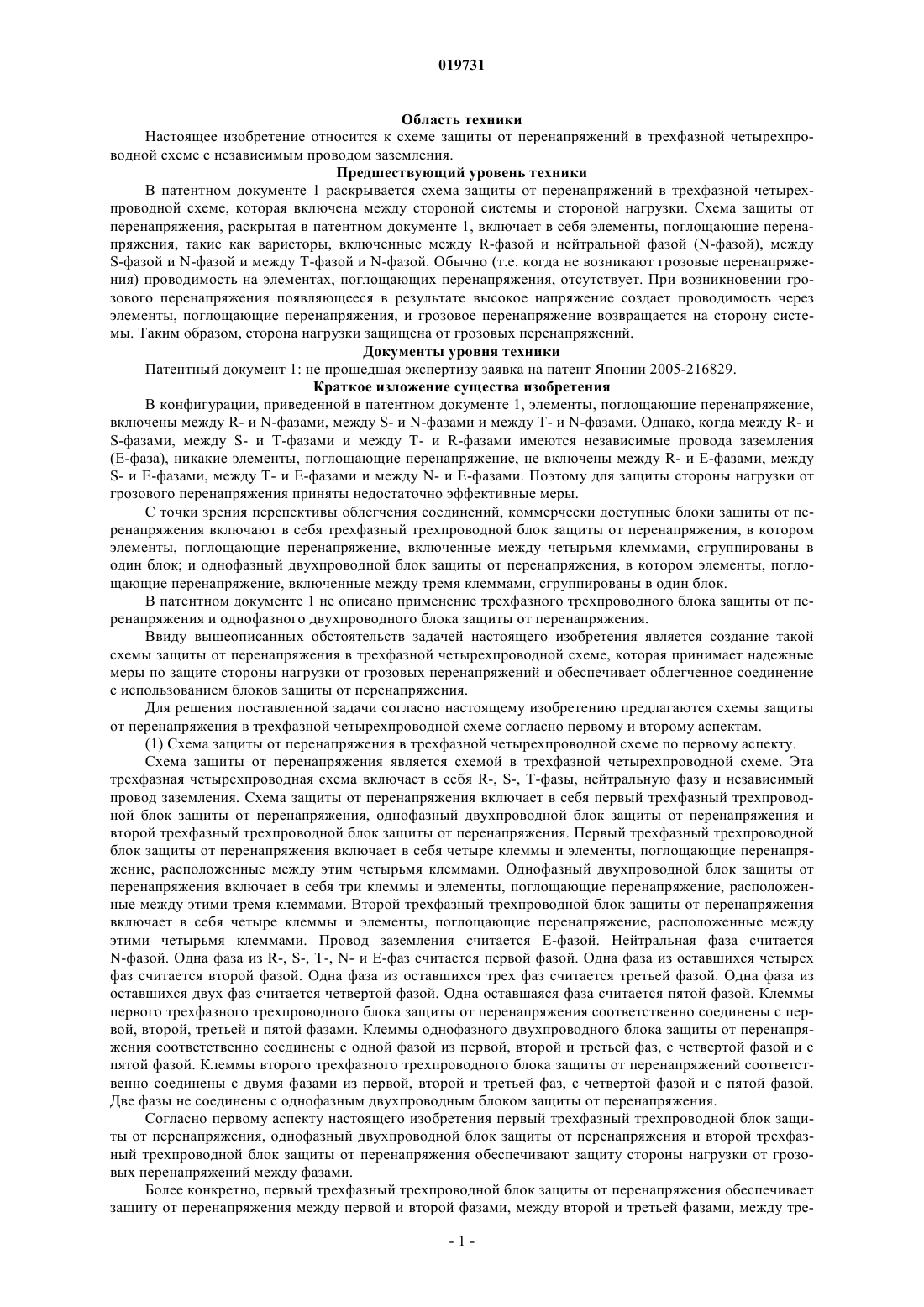

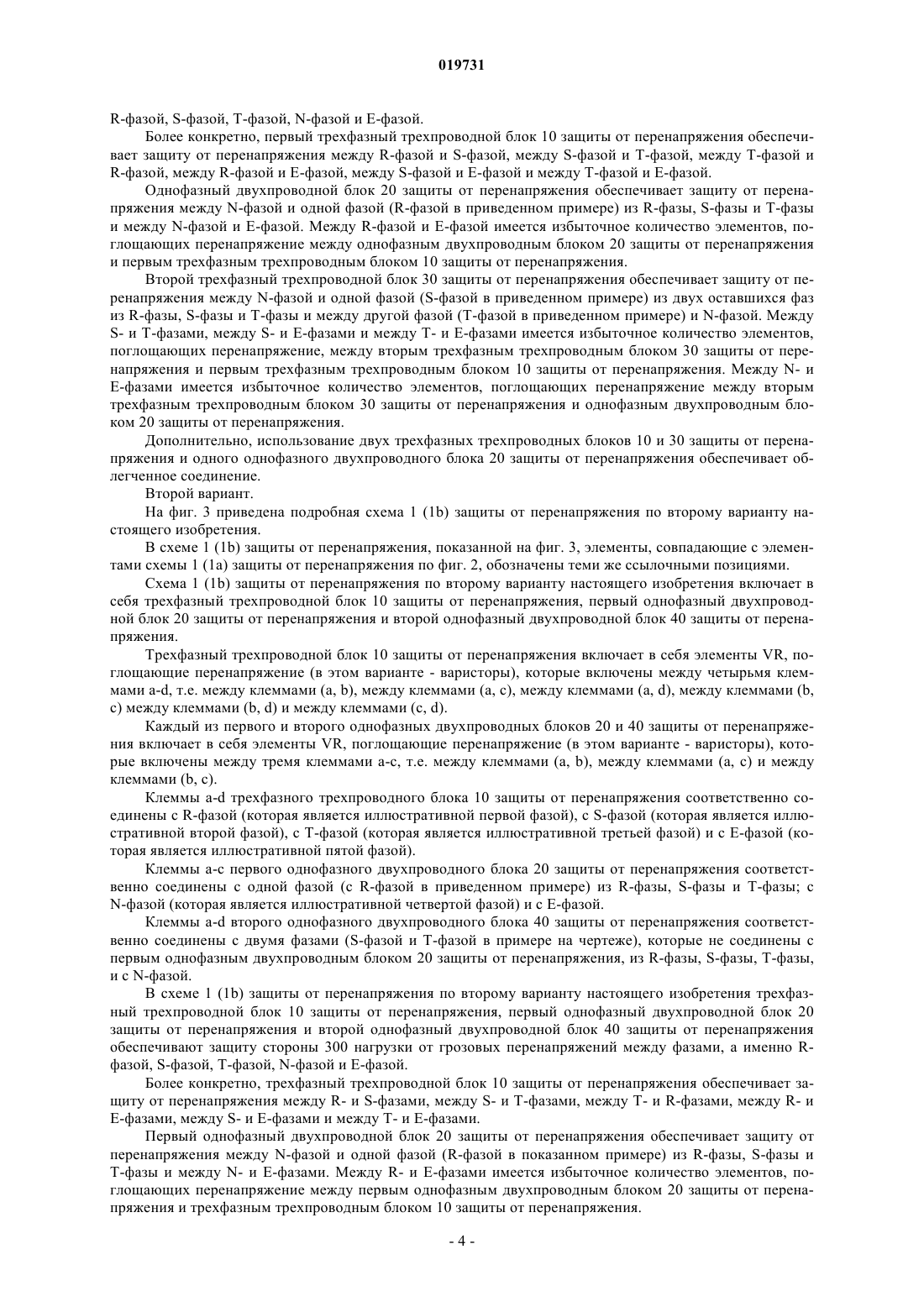

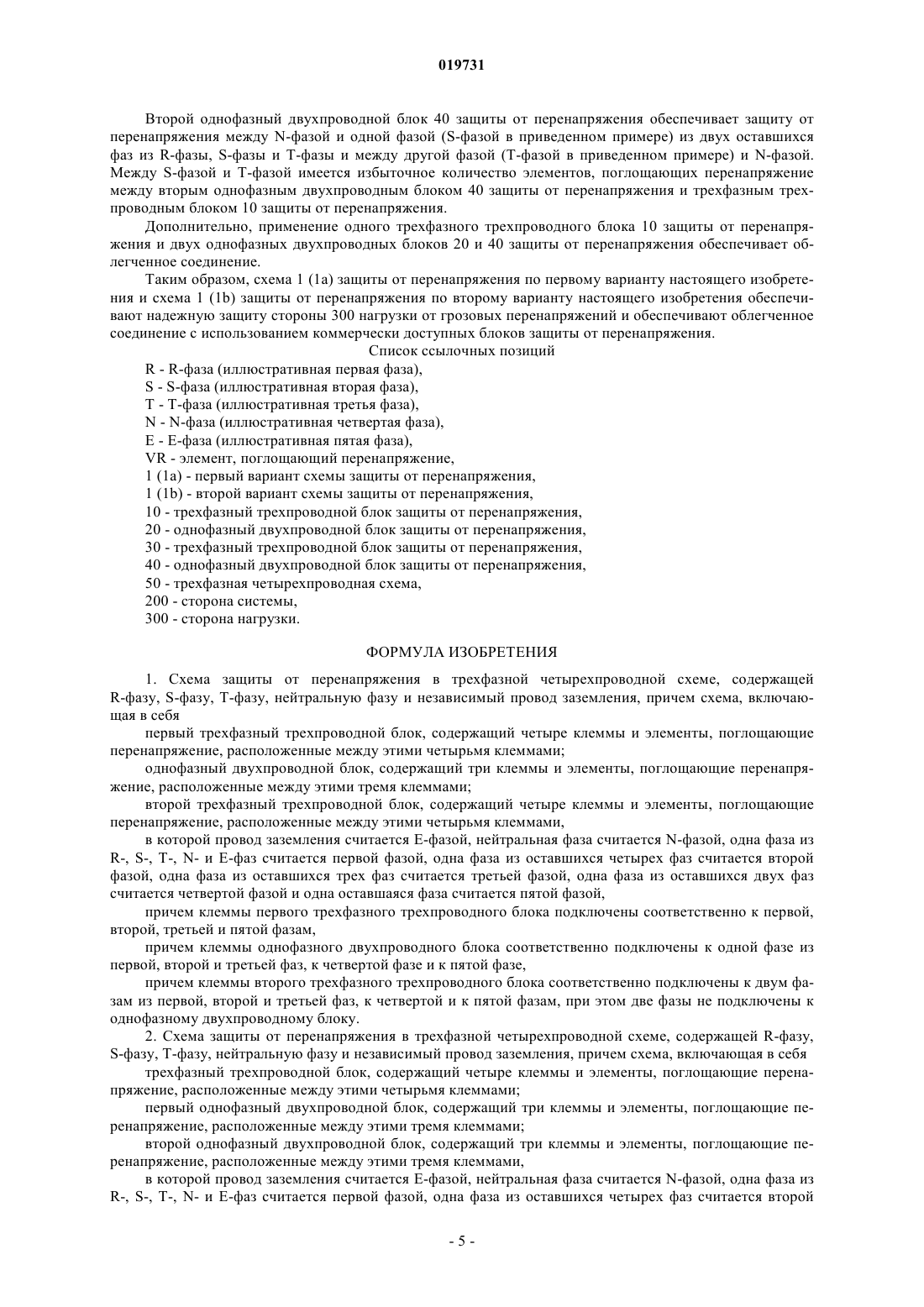

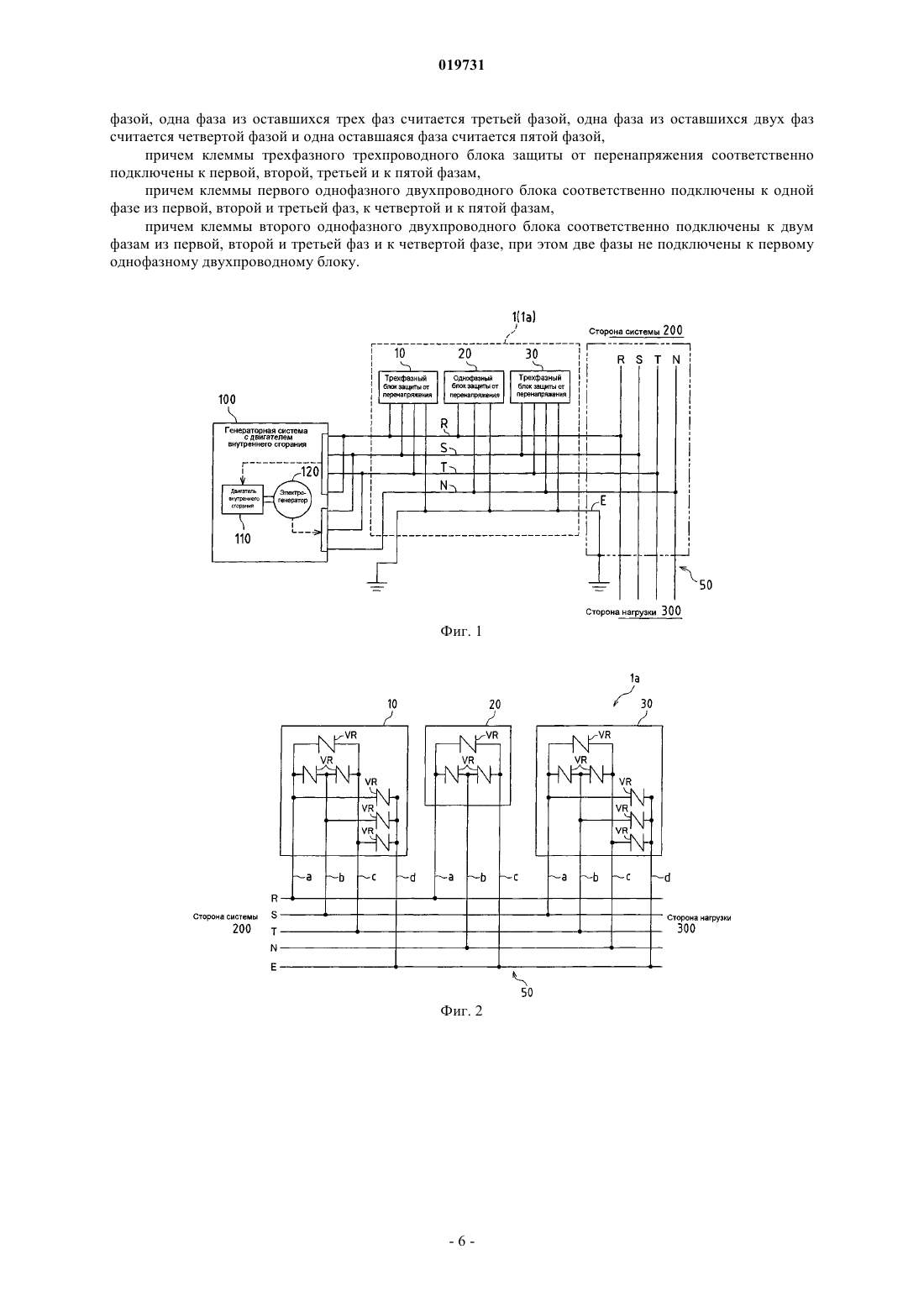

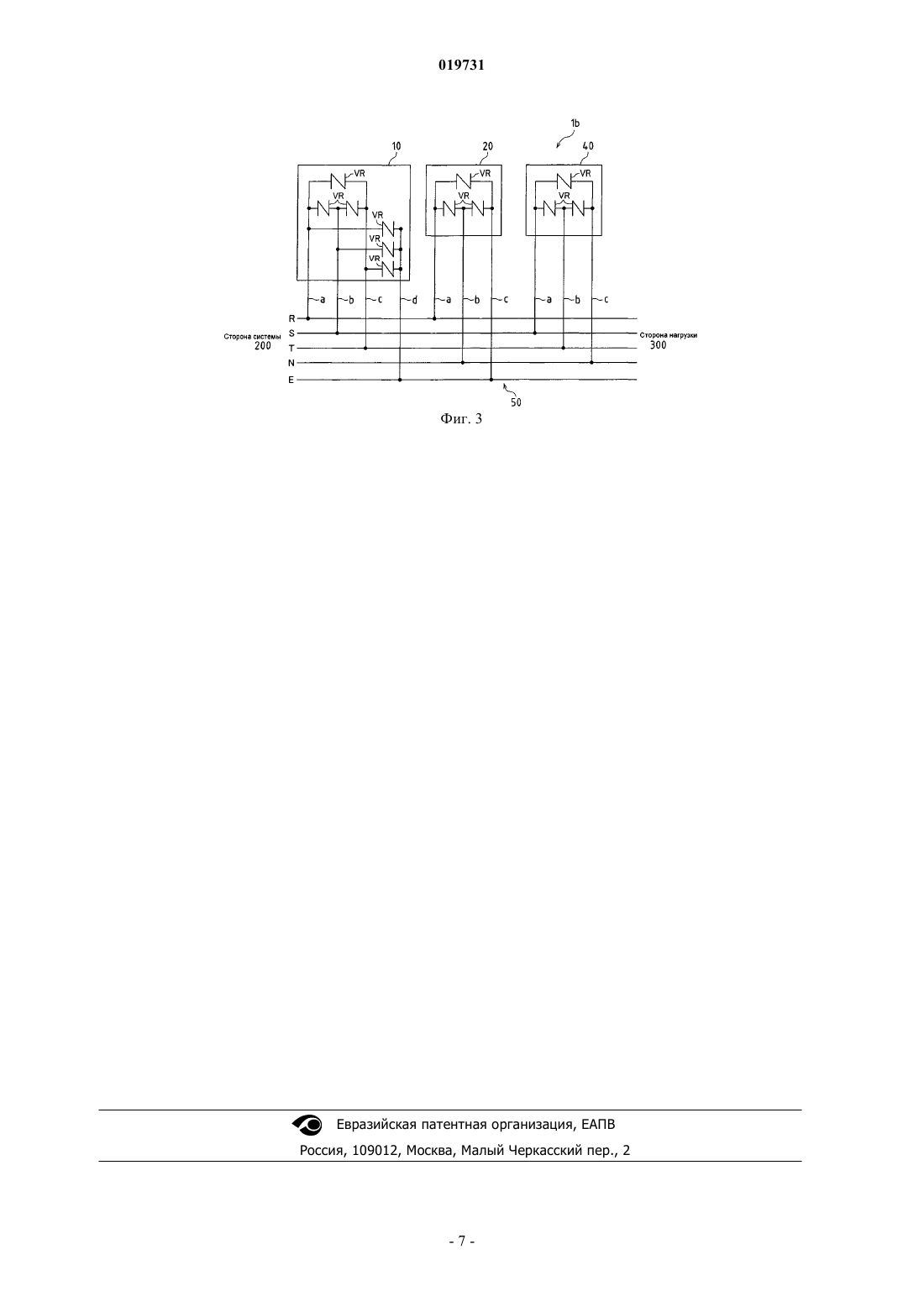

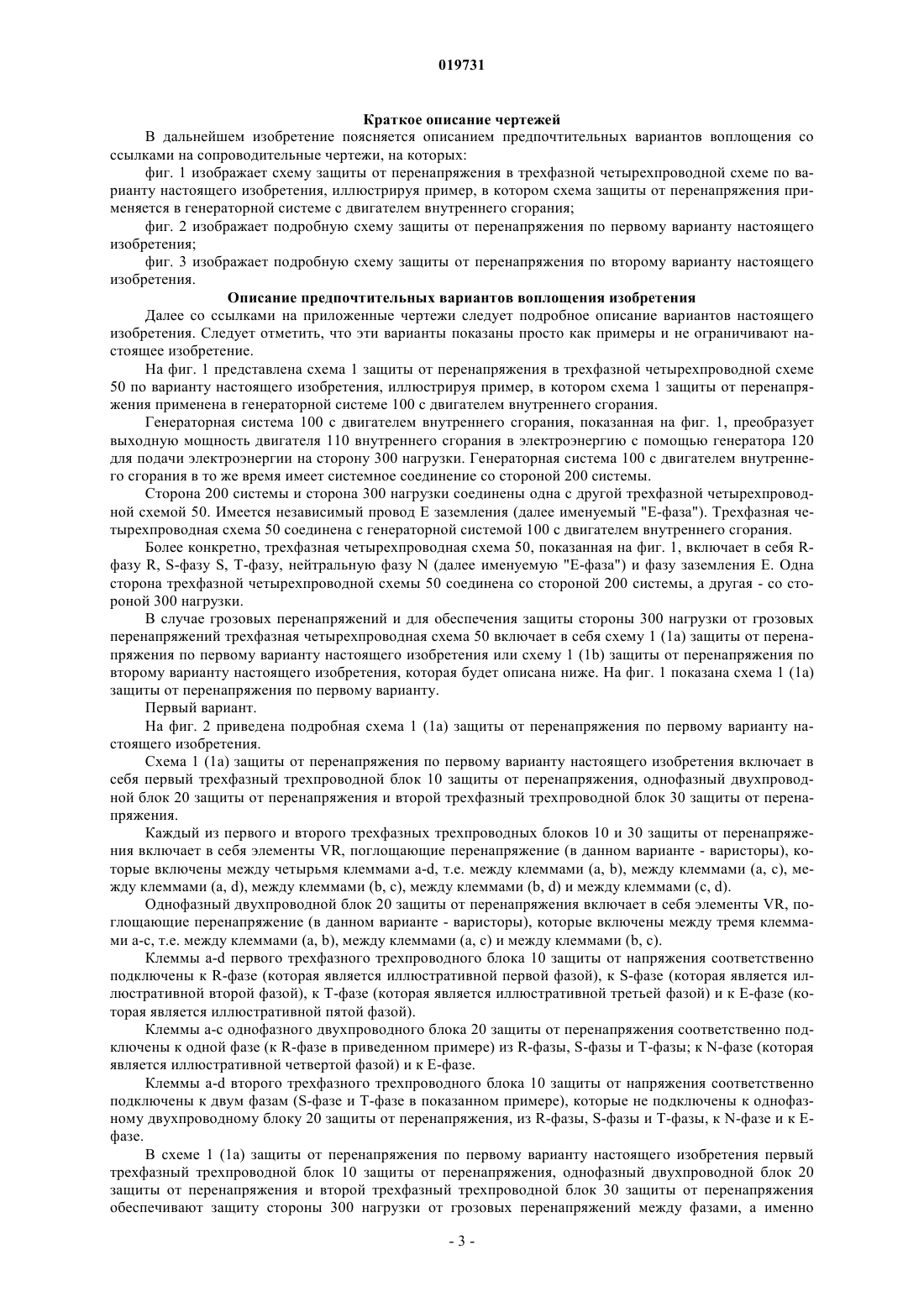

СХЕМА ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЙ В ТРЕХФАЗНОЙ ЧЕТЫРЕХПРОВОДНОЙ СХЕМЕ Предложена схема защиты от перенапряжения для использования в трехфазной четырехпроводной схеме, которая способна надежно обеспечивать защиту для стороны нагрузки от грозовых перенапряжений и обеспечивает упрощенное подключение используемых блоков защиты от перенапряжения. В схеме 1 (1 а) защиты от перенапряжения в трехфазной четырехпроводной схеме первый трехфазный трехпроводный блок (10) включает в себя клеммы, подключенные соответственно к первой фазе R, второй фазе S, третьей фазе Т и пятой фазе Е. Однофазный двухпроводный блок (20) включает в себя клеммы, подключенные соответственно к одной фазе(R), которая является одной из первой (R), второй (S) и третьей (Т) фаз, к четвертой фазе (N) и к пятой фазе (Е). Второй трехфазный трехпроводный блок (30) включает в себя клеммы,подключенные соответственно к двум фазам (S, Т) из первой фазы (R), второй фазы (S) и третьей фазы (Т), к четвертой фазе (N) и к пятой фазе (Е). Две фазы (S, Т) не подключены к однофазному двухпроводному блоку (20) защиты от перенапряжения. Область техники Настоящее изобретение относится к схеме защиты от перенапряжений в трехфазной четырехпроводной схеме с независимым проводом заземления. Предшествующий уровень техники В патентном документе 1 раскрывается схема защиты от перенапряжений в трехфазной четырехпроводной схеме, которая включена между стороной системы и стороной нагрузки. Схема защиты от перенапряжения, раскрытая в патентном документе 1, включает в себя элементы, поглощающие перенапряжения, такие как варисторы, включенные между R-фазой и нейтральной фазой (N-фазой), междуS-фазой и N-фазой и между Т-фазой и N-фазой. Обычно (т.е. когда не возникают грозовые перенапряжения) проводимость на элементах, поглощающих перенапряжения, отсутствует. При возникновении грозового перенапряжения появляющееся в результате высокое напряжение создает проводимость через элементы, поглощающие перенапряжения, и грозовое перенапряжение возвращается на сторону системы. Таким образом, сторона нагрузки защищена от грозовых перенапряжений. Документы уровня техники Патентный документ 1: не прошедшая экспертизу заявка на патент Японии 2005-216829. Краткое изложение существа изобретения В конфигурации, приведенной в патентном документе 1, элементы, поглощающие перенапряжение,включены между R- и N-фазами, между S- и N-фазами и между Т- и N-фазами. Однако, когда между R- иS-фазами, между S- и Т-фазами и между Т- и R-фазами имеются независимые провода заземления(Е-фаза), никакие элементы, поглощающие перенапряжение, не включены между R- и Е-фазами, междуS- и Е-фазами, между Т- и Е-фазами и между N- и Е-фазами. Поэтому для защиты стороны нагрузки от грозового перенапряжения приняты недостаточно эффективные меры. С точки зрения перспективы облегчения соединений, коммерчески доступные блоки защиты от перенапряжения включают в себя трехфазный трехпроводной блок защиты от перенапряжения, в котором элементы, поглощающие перенапряжение, включенные между четырьмя клеммами, сгруппированы в один блок; и однофазный двухпроводной блок защиты от перенапряжения, в котором элементы, поглощающие перенапряжение, включенные между тремя клеммами, сгруппированы в один блок. В патентном документе 1 не описано применение трехфазного трехпроводного блока защиты от перенапряжения и однофазного двухпроводного блока защиты от перенапряжения. Ввиду вышеописанных обстоятельств задачей настоящего изобретения является создание такой схемы защиты от перенапряжения в трехфазной четырехпроводной схеме, которая принимает надежные меры по защите стороны нагрузки от грозовых перенапряжений и обеспечивает облегченное соединение с использованием блоков защиты от перенапряжения. Для решения поставленной задачи согласно настоящему изобретению предлагаются схемы защиты от перенапряжения в трехфазной четырехпроводной схеме согласно первому и второму аспектам.(1) Схема защиты от перенапряжения в трехфазной четырехпроводной схеме по первому аспекту. Схема защиты от перенапряжения является схемой в трехфазной четырехпроводной схеме. Эта трехфазная четырехпроводная схема включает в себя R-, S-, Т-фазы, нейтральную фазу и независимый провод заземления. Схема защиты от перенапряжения включает в себя первый трехфазный трехпроводной блок защиты от перенапряжения, однофазный двухпроводной блок защиты от перенапряжения и второй трехфазный трехпроводной блок защиты от перенапряжения. Первый трехфазный трехпроводной блок защиты от перенапряжения включает в себя четыре клеммы и элементы, поглощающие перенапряжение, расположенные между этим четырьмя клеммами. Однофазный двухпроводной блок защиты от перенапряжения включает в себя три клеммы и элементы, поглощающие перенапряжение, расположенные между этими тремя клеммами. Второй трехфазный трехпроводной блок защиты от перенапряжения включает в себя четыре клеммы и элементы, поглощающие перенапряжение, расположенные между этими четырьмя клеммами. Провод заземления считается Е-фазой. Нейтральная фаза считаетсяN-фазой. Одна фаза из R-, S-, Т-, N- и Е-фаз считается первой фазой. Одна фаза из оставшихся четырех фаз считается второй фазой. Одна фаза из оставшихся трех фаз считается третьей фазой. Одна фаза из оставшихся двух фаз считается четвертой фазой. Одна оставшаяся фаза считается пятой фазой. Клеммы первого трехфазного трехпроводного блока защиты от перенапряжения соответственно соединены с первой, второй, третьей и пятой фазами. Клеммы однофазного двухпроводного блока защиты от перенапряжения соответственно соединены с одной фазой из первой, второй и третьей фаз, с четвертой фазой и с пятой фазой. Клеммы второго трехфазного трехпроводного блока защиты от перенапряжений соответственно соединены с двумя фазами из первой, второй и третьей фаз, с четвертой фазой и с пятой фазой. Две фазы не соединены с однофазным двухпроводным блоком защиты от перенапряжения. Согласно первому аспекту настоящего изобретения первый трехфазный трехпроводной блок защиты от перенапряжения, однофазный двухпроводной блок защиты от перенапряжения и второй трехфазный трехпроводной блок защиты от перенапряжения обеспечивают защиту стороны нагрузки от грозовых перенапряжений между фазами. Более конкретно, первый трехфазный трехпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между первой и второй фазами, между второй и третьей фазами, между тре-1 019731 тьей и первой фазами, между первой и пятой фазами, между второй и пятой фазами и между третьей и пятой фазами. Однофазный двухпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между четвертой фазой и одной фазой из первой, второй и третьей фазы и между четвертой фазой и пятой фазой. Второй трехфазный трехпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между четвертой фазой и одной фазой из оставшихся двух фаз из первой, второй и третьей фаз и между другой фазой и четвертой фазой. Дополнительно, использование двух трехфазных трехпроводных блоков защиты от перенапряжения и одного однофазного двухпроводного блока защиты от перенапряжения обеспечивает облегченное соединение.(2) Схема защиты от перенапряжения в трехфазной четырехпроводной схеме по второму аспекту. Схема защиты от перенапряжения является схемой в трехфазной четырехпроводной схеме. Трехфазная четырехпроводная схема включает в себя R-фазу, S-фазу, Т-фазу, нейтральную фазу и независимый провод заземления. Схема защиты от перенапряжения включает в себя трехфазный трехпроводной блок защиты от перенапряжения, первый однофазный двухпроводной блок защиты от перенапряжения и второй однофазный двухпроводной блок защиты от перенапряжения. Трехфазный трехпроводной блок защиты от перенапряжения включает в себя четыре клеммы и элементы, поглощающие перенапряжение,расположенные между этими четырьмя клеммами. Первый однофазный двухпроводной блок защиты от перенапряжения включает в себя три клеммы и элементы, поглощающие перенапряжения, расположенные между этими тремя клеммами. Второй однофазный двухпроводной блок защиты от перенапряжения содержит три клеммы и элементы, поглощающие перенапряжения, расположенные между этими тремя клеммами. Провод заземления считается Е-фазой. Нейтральная фаза считается N-фазой. Одна фаза изR-фазы, S-фазы, Т-фазы, N-фазы, Е-фазы считается первой фазой. Одна фаза из оставшихся четырех фаз считается второй фазой. Одна фаза из оставшихся трех фаз считается третьей фазой. Одна фаза из оставшихся двух фаз считается четвертой фазой. Одна оставшаяся фаза считается пятой фазой. Клеммы трехфазного трехпроводного блока защиты от перенапряжения соответственно соединены с первой фазой, второй фазой, третьей фазой и с пятой фазой. Клеммы первого однофазного двухпроводного блока защиты от перенапряжения соответственно соединены с одной фазой из первой, второй и третьей фаз, с четвертой фазой и с пятой фазой. Клеммы второго однофазного двухпроводного блока защиты от перенапряжения соответственно соединены с двумя фазами из первой, второй и третьей фаз и с четвертой фазой. Две фазы не соединены с первым однофазным двухпроводным блоком защиты от перенапряжения. Согласно второму аспекту настоящего изобретения трехфазный трехпроводной блок защиты от перенапряжения, первый однофазный двухпроводной блок защиты от перенапряжения и второй однофазный двухпроводной блок защиты от перенапряжения обеспечивают защиту стороны нагрузки от грозовых перенапряжений между фазами. Более конкретно, трехфазный трехпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между первой и второй фазами, между второй и третьей фазами, между третьей и первой фазами, между первой и пятой фазами, между второй и пятой фазами и между третьей и пятой фазами. Первый однофазный двухпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между четвертой фазой и одной фазой из первой, второй и третьей фаз и между четвертой фазой и пятой фазой. Второй однофазный двухпроводной блок защиты от перенапряжения обеспечивает защиту от перенапряжения между четвертой фазой и одной фазой из оставшихся двух фаз из первой, второй и третьей фаз и между другой фазой и четвертой фазой. Дополнительно, использование одного трехфазного трехпроводного блока защиты от перенапряжений и двух однофазных двухпроводных блоков защиты от перенапряжений обеспечивает облегченное соединение. Таким образом, настоящее изобретение позволяет обеспечить такую схему защиты от перенапряжений в трехфазной четырехпроводной схеме, которая надежно защищает сторону нагрузки от грозовых перенапряжений и обеспечивает облегченное соединение за счет использования блоков защиты от перенапряжения. Краткое описание чертежей В дальнейшем изобретение поясняется описанием предпочтительных вариантов воплощения со ссылками на сопроводительные чертежи, на которых: фиг. 1 изображает схему защиты от перенапряжения в трехфазной четырехпроводной схеме по варианту настоящего изобретения, иллюстрируя пример, в котором схема защиты от перенапряжения применяется в генераторной системе с двигателем внутреннего сгорания; фиг. 2 изображает подробную схему защиты от перенапряжения по первому варианту настоящего изобретения; фиг. 3 изображает подробную схему защиты от перенапряжения по второму варианту настоящего изобретения. Описание предпочтительных вариантов воплощения изобретения Далее со ссылками на приложенные чертежи следует подробное описание вариантов настоящего изобретения. Следует отметить, что эти варианты показаны просто как примеры и не ограничивают настоящее изобретение. На фиг. 1 представлена схема 1 защиты от перенапряжения в трехфазной четырехпроводной схеме 50 по варианту настоящего изобретения, иллюстрируя пример, в котором схема 1 защиты от перенапряжения применена в генераторной системе 100 с двигателем внутреннего сгорания. Генераторная система 100 с двигателем внутреннего сгорания, показанная на фиг. 1, преобразует выходную мощность двигателя 110 внутреннего сгорания в электроэнергию с помощью генератора 120 для подачи электроэнергии на сторону 300 нагрузки. Генераторная система 100 с двигателем внутреннего сгорания в то же время имеет системное соединение со стороной 200 системы. Сторона 200 системы и сторона 300 нагрузки соединены одна с другой трехфазной четырехпроводной схемой 50. Имеется независимый провод Е заземления (далее именуемый "Е-фаза"). Трехфазная четырехпроводная схема 50 соединена с генераторной системой 100 с двигателем внутреннего сгорания. Более конкретно, трехфазная четырехпроводная схема 50, показанная на фиг. 1, включает в себя Rфазу R, S-фазу S, Т-фазу, нейтральную фазу N (далее именуемую "Е-фаза") и фазу заземления Е. Одна сторона трехфазной четырехпроводной схемы 50 соединена со стороной200 системы, а другая - со стороной 300 нагрузки. В случае грозовых перенапряжений и для обеспечения защиты стороны 300 нагрузки от грозовых перенапряжений трехфазная четырехпроводная схема 50 включает в себя схему 1 (1 а) защиты от перенапряжения по первому варианту настоящего изобретения или схему 1 (1b) защиты от перенапряжения по второму варианту настоящего изобретения, которая будет описана ниже. На фиг. 1 показана схема 1 (1 а) защиты от перенапряжения по первому варианту. Первый вариант. На фиг. 2 приведена подробная схема 1 (1 а) защиты от перенапряжения по первому варианту настоящего изобретения. Схема 1 (1 а) защиты от перенапряжения по первому варианту настоящего изобретения включает в себя первый трехфазный трехпроводной блок 10 защиты от перенапряжения, однофазный двухпроводной блок 20 защиты от перенапряжения и второй трехфазный трехпроводной блок 30 защиты от перенапряжения. Каждый из первого и второго трехфазных трехпроводных блоков 10 и 30 защиты от перенапряжения включает в себя элементы VR, поглощающие перенапряжение (в данном варианте - варисторы), которые включены между четырьмя клеммами а-d, т.е. между клеммами (а, b), между клеммами (а, с), между клеммами (a, d), между клеммами (b, с), между клеммами (b, d) и между клеммами (с, d). Однофазный двухпроводной блок 20 защиты от перенапряжения включает в себя элементы VR, поглощающие перенапряжение (в данном варианте - варисторы), которые включены между тремя клеммами а-с, т.е. между клеммами (а, b), между клеммами (а, с) и между клеммами (b, с). Клеммы а-d первого трехфазного трехпроводного блока 10 защиты от напряжения соответственно подключены к R-фазе (которая является иллюстративной первой фазой), к S-фазе (которая является иллюстративной второй фазой), к Т-фазе (которая является иллюстративной третьей фазой) и к Е-фазе (которая является иллюстративной пятой фазой). Клеммы а-с однофазного двухпроводного блока 20 защиты от перенапряжения соответственно подключены к одной фазе (к R-фазе в приведенном примере) из R-фазы, S-фазы и Т-фазы; к N-фазе (которая является иллюстративной четвертой фазой) и к Е-фазе. Клеммы а-d второго трехфазного трехпроводного блока 10 защиты от напряжения соответственно подключены к двум фазам (S-фазе и Т-фазе в показанном примере), которые не подключены к однофазному двухпроводному блоку 20 защиты от перенапряжения, из R-фазы, S-фазы и Т-фазы, к N-фазе и к Ефазе. В схеме 1 (1 а) защиты от перенапряжения по первому варианту настоящего изобретения первый трехфазный трехпроводной блок 10 защиты от перенапряжения, однофазный двухпроводной блок 20 защиты от перенапряжения и второй трехфазный трехпроводной блок 30 защиты от перенапряжения обеспечивают защиту стороны 300 нагрузки от грозовых перенапряжений между фазами, а именноR-фазой, S-фазой, Т-фазой, N-фазой и Е-фазой. Более конкретно, первый трехфазный трехпроводной блок 10 защиты от перенапряжения обеспечивает защиту от перенапряжения между R-фазой и S-фазой, между S-фазой и Т-фазой, между Т-фазой иR-фазой, между R-фазой и Е-фазой, между S-фазой и Е-фазой и между Т-фазой и Е-фазой. Однофазный двухпроводной блок 20 защиты от перенапряжения обеспечивает защиту от перенапряжения между N-фазой и одной фазой (R-фазой в приведенном примере) из R-фазы, S-фазы и Т-фазы и между N-фазой и Е-фазой. Между R-фазой и Е-фазой имеется избыточное количество элементов, поглощающих перенапряжение между однофазным двухпроводным блоком 20 защиты от перенапряжения и первым трехфазным трехпроводным блоком 10 защиты от перенапряжения. Второй трехфазный трехпроводной блок 30 защиты от перенапряжения обеспечивает защиту от перенапряжения между N-фазой и одной фазой (S-фазой в приведенном примере) из двух оставшихся фаз из R-фазы, S-фазы и Т-фазы и между другой фазой (Т-фазой в приведенном примере) и N-фазой. МеждуS- и Т-фазами, между S- и Е-фазами и между Т- и Е-фазами имеется избыточное количество элементов,поглощающих перенапряжение, между вторым трехфазным трехпроводным блоком 30 защиты от перенапряжения и первым трехфазным трехпроводным блоком 10 защиты от перенапряжения. Между N- и Е-фазами имеется избыточное количество элементов, поглощающих перенапряжение между вторым трехфазным трехпроводным блоком 30 защиты от перенапряжения и однофазным двухпроводным блоком 20 защиты от перенапряжения. Дополнительно, использование двух трехфазных трехпроводных блоков 10 и 30 защиты от перенапряжения и одного однофазного двухпроводного блока 20 защиты от перенапряжения обеспечивает облегченное соединение. Второй вариант. На фиг. 3 приведена подробная схема 1 (1b) защиты от перенапряжения по второму варианту настоящего изобретения. В схеме 1 (1b) защиты от перенапряжения, показанной на фиг. 3, элементы, совпадающие с элементами схемы 1 (1 а) защиты от перенапряжения по фиг. 2, обозначены теми же ссылочными позициями. Схема 1 (1b) защиты от перенапряжения по второму варианту настоящего изобретения включает в себя трехфазный трехпроводной блок 10 защиты от перенапряжения, первый однофазный двухпроводной блок 20 защиты от перенапряжения и второй однофазный двухпроводной блок 40 защиты от перенапряжения. Трехфазный трехпроводной блок 10 защиты от перенапряжения включает в себя элементы VR, поглощающие перенапряжение (в этом варианте - варисторы), которые включены между четырьмя клеммами а-d, т.е. между клеммами (а, b), между клеммами (а, с), между клеммами (a, d), между клеммами (b,с) между клеммами (b, d) и между клеммами (с, d). Каждый из первого и второго однофазных двухпроводных блоков 20 и 40 защиты от перенапряжения включает в себя элементы VR, поглощающие перенапряжение (в этом варианте - варисторы), которые включены между тремя клеммами а-с, т.е. между клеммами (а, b), между клеммами (а, с) и между клеммами (b, с). Клеммы а-d трехфазного трехпроводного блока 10 защиты от перенапряжения соответственно соединены с R-фазой (которая является иллюстративной первой фазой), с S-фазой (которая является иллюстративной второй фазой), с Т-фазой (которая является иллюстративной третьей фазой) и с Е-фазой (которая является иллюстративной пятой фазой). Клеммы а-с первого однофазного двухпроводного блока 20 защиты от перенапряжения соответственно соединены с одной фазой (с R-фазой в приведенном примере) из R-фазы, S-фазы и Т-фазы; сN-фазой (которая является иллюстративной четвертой фазой) и с Е-фазой. Клеммы а-d второго однофазного двухпроводного блока 40 защиты от перенапряжения соответственно соединены с двумя фазами (S-фазой и Т-фазой в примере на чертеже), которые не соединены с первым однофазным двухпроводным блоком 20 защиты от перенапряжения, из R-фазы, S-фазы, Т-фазы,и с N-фазой. В схеме 1 (1b) защиты от перенапряжения по второму варианту настоящего изобретения трехфазный трехпроводной блок 10 защиты от перенапряжения, первый однофазный двухпроводной блок 20 защиты от перенапряжения и второй однофазный двухпроводной блок 40 защиты от перенапряжения обеспечивают защиту стороны 300 нагрузки от грозовых перенапряжений между фазами, а именно Rфазой, S-фазой, Т-фазой, N-фазой и Е-фазой. Более конкретно, трехфазный трехпроводной блок 10 защиты от перенапряжения обеспечивает защиту от перенапряжения между R- и S-фазами, между S- и Т-фазами, между Т- и R-фазами, между R- и Е-фазами, между S- и Е-фазами и между Т- и Е-фазами. Первый однофазный двухпроводной блок 20 защиты от перенапряжения обеспечивает защиту от перенапряжения между N-фазой и одной фазой (R-фазой в показанном примере) из R-фазы, S-фазы и Т-фазы и между N- и Е-фазами. Между R- и Е-фазами имеется избыточное количество элементов, поглощающих перенапряжение между первым однофазным двухпроводным блоком 20 защиты от перенапряжения и трехфазным трехпроводным блоком 10 защиты от перенапряжения. Второй однофазный двухпроводной блок 40 защиты от перенапряжения обеспечивает защиту от перенапряжения между N-фазой и одной фазой (S-фазой в приведенном примере) из двух оставшихся фаз из R-фазы, S-фазы и Т-фазы и между другой фазой (Т-фазой в приведенном примере) и N-фазой. Между S-фазой и Т-фазой имеется избыточное количество элементов, поглощающих перенапряжение между вторым однофазным двухпроводным блоком 40 защиты от перенапряжения и трехфазным трехпроводным блоком 10 защиты от перенапряжения. Дополнительно, применение одного трехфазного трехпроводного блока 10 защиты от перенапряжения и двух однофазных двухпроводных блоков 20 и 40 защиты от перенапряжения обеспечивает облегченное соединение. Таким образом, схема 1 (1 а) защиты от перенапряжения по первому варианту настоящего изобретения и схема 1 (1b) защиты от перенапряжения по второму варианту настоящего изобретения обеспечивают надежную защиту стороны 300 нагрузки от грозовых перенапряжений и обеспечивают облегченное соединение с использованием коммерчески доступных блоков защиты от перенапряжения. Список ссылочных позицийR - R-фаза (иллюстративная первая фаза),S - S-фаза (иллюстративная вторая фаза),Т - Т-фаза (иллюстративная третья фаза),N - N-фаза (иллюстративная четвертая фаза),Е - Е-фаза (иллюстративная пятая фаза),VR - элемент, поглощающий перенапряжение,1 (1 а) - первый вариант схемы защиты от перенапряжения,1 (1b) - второй вариант схемы защиты от перенапряжения,10 - трехфазный трехпроводной блок защиты от перенапряжения,20 - однофазный двухпроводной блок защиты от перенапряжения,30 - трехфазный трехпроводной блок защиты от перенапряжения,40 - однофазный двухпроводной блок защиты от перенапряжения,50 - трехфазная четырехпроводная схема,200 - сторона системы,300 - сторона нагрузки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Схема защиты от перенапряжения в трехфазной четырехпроводной схеме, содержащейR-фазу, S-фазу, Т-фазу, нейтральную фазу и независимый провод заземления, причем схема, включающая в себя первый трехфазный трехпроводной блок, содержащий четыре клеммы и элементы, поглощающие перенапряжение, расположенные между этими четырьмя клеммами; однофазный двухпроводной блок, содержащий три клеммы и элементы, поглощающие перенапряжение, расположенные между этими тремя клеммами; второй трехфазный трехпроводной блок, содержащий четыре клеммы и элементы, поглощающие перенапряжение, расположенные между этими четырьмя клеммами,в которой провод заземления считается Е-фазой, нейтральная фаза считается N-фазой, одна фаза изR-, S-, Т-, N- и Е-фаз считается первой фазой, одна фаза из оставшихся четырех фаз считается второй фазой, одна фаза из оставшихся трех фаз считается третьей фазой, одна фаза из оставшихся двух фаз считается четвертой фазой и одна оставшаяся фаза считается пятой фазой,причем клеммы первого трехфазного трехпроводного блока подключены соответственно к первой,второй, третьей и пятой фазам,причем клеммы однофазного двухпроводного блока соответственно подключены к одной фазе из первой, второй и третьей фаз, к четвертой фазе и к пятой фазе,причем клеммы второго трехфазного трехпроводного блока соответственно подключены к двум фазам из первой, второй и третьей фаз, к четвертой и к пятой фазам, при этом две фазы не подключены к однофазному двухпроводному блоку. 2. Схема защиты от перенапряжения в трехфазной четырехпроводной схеме, содержащей R-фазу,S-фазу, Т-фазу, нейтральную фазу и независимый провод заземления, причем схема, включающая в себя трехфазный трехпроводной блок, содержащий четыре клеммы и элементы, поглощающие перенапряжение, расположенные между этими четырьмя клеммами; первый однофазный двухпроводной блок, содержащий три клеммы и элементы, поглощающие перенапряжение, расположенные между этими тремя клеммами; второй однофазный двухпроводной блок, содержащий три клеммы и элементы, поглощающие перенапряжение, расположенные между этими тремя клеммами,в которой провод заземления считается Е-фазой, нейтральная фаза считается N-фазой, одна фаза изR-, S-, Т-, N- и Е-фаз считается первой фазой, одна фаза из оставшихся четырех фаз считается второй фазой, одна фаза из оставшихся трех фаз считается третьей фазой, одна фаза из оставшихся двух фаз считается четвертой фазой и одна оставшаяся фаза считается пятой фазой,причем клеммы трехфазного трехпроводного блока защиты от перенапряжения соответственно подключены к первой, второй, третьей и к пятой фазам,причем клеммы первого однофазного двухпроводного блока соответственно подключены к одной фазе из первой, второй и третьей фаз, к четвертой и к пятой фазам,причем клеммы второго однофазного двухпроводного блока соответственно подключены к двум фазам из первой, второй и третьей фаз и к четвертой фазе, при этом две фазы не подключены к первому однофазному двухпроводному блоку.
