Унитаз

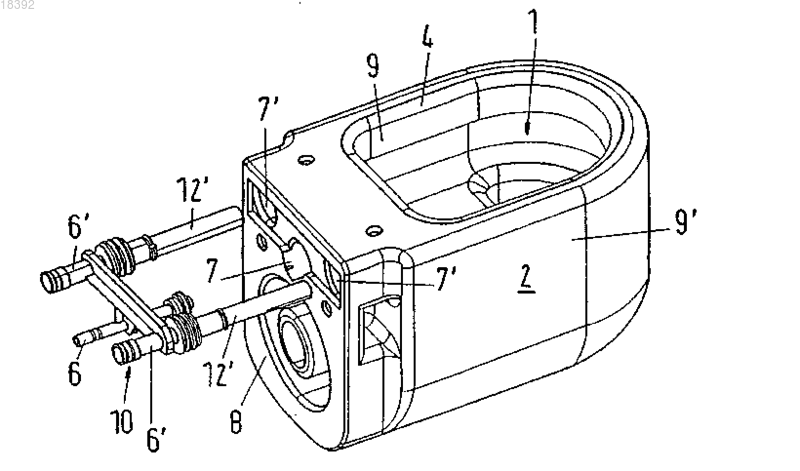

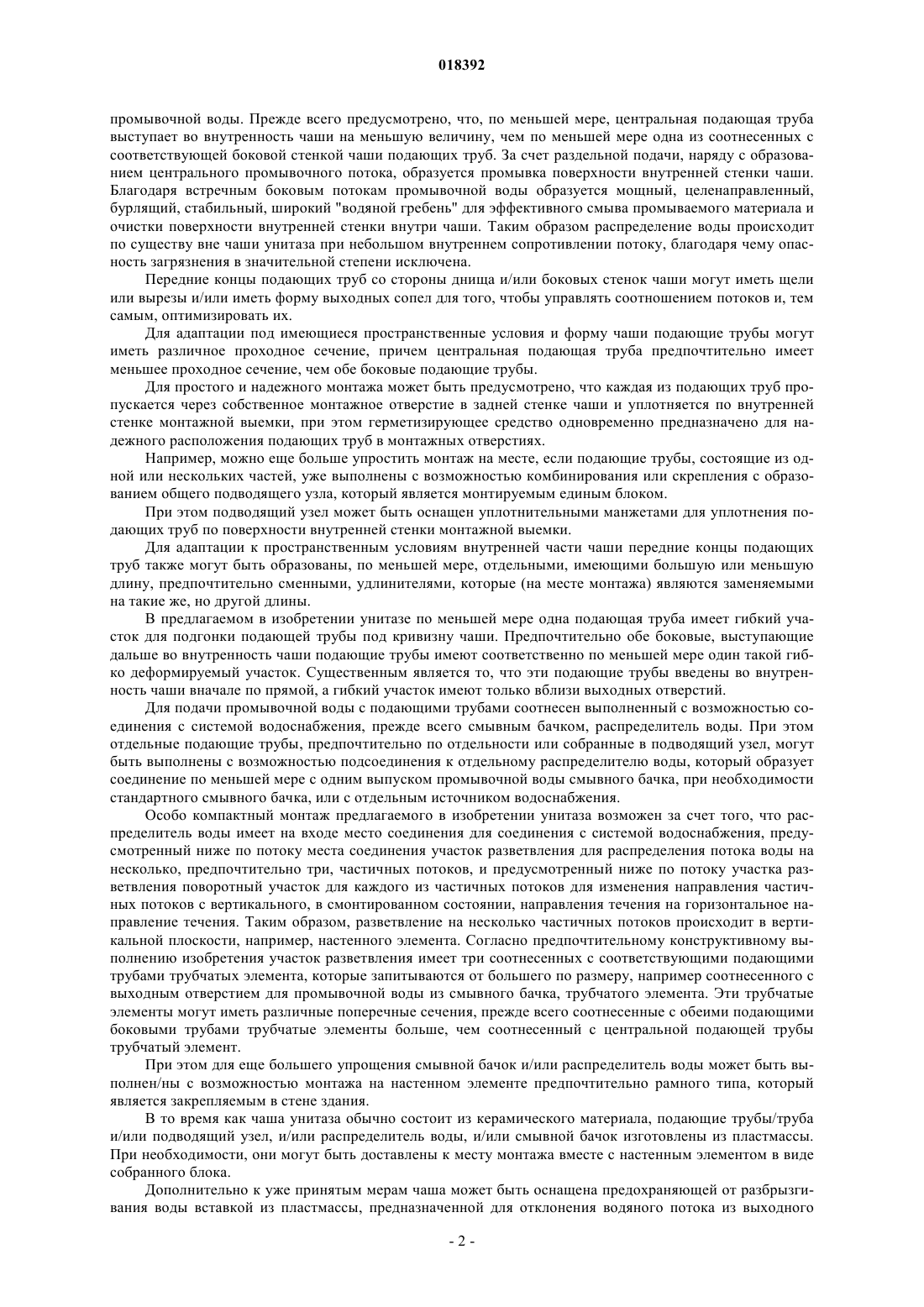

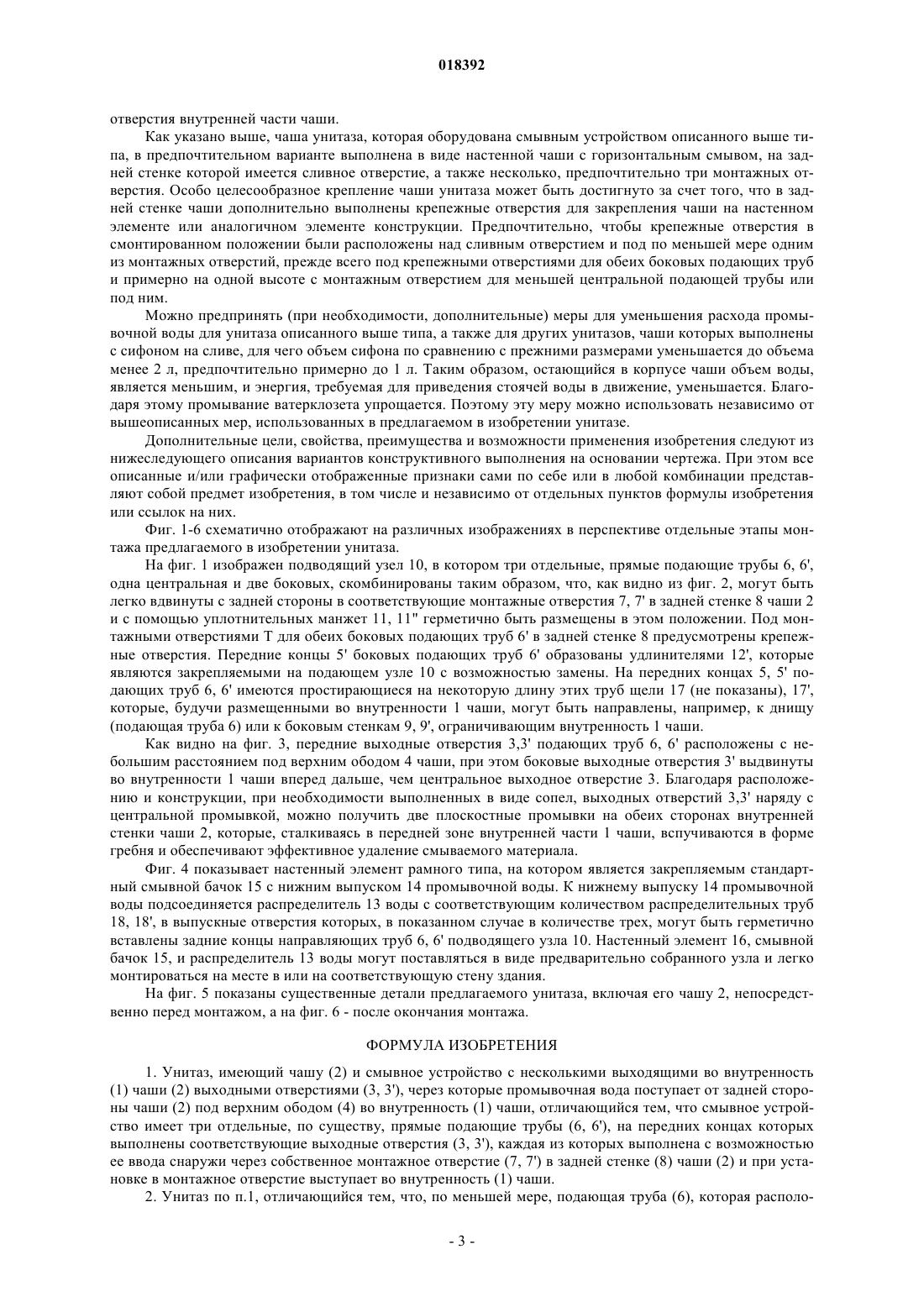

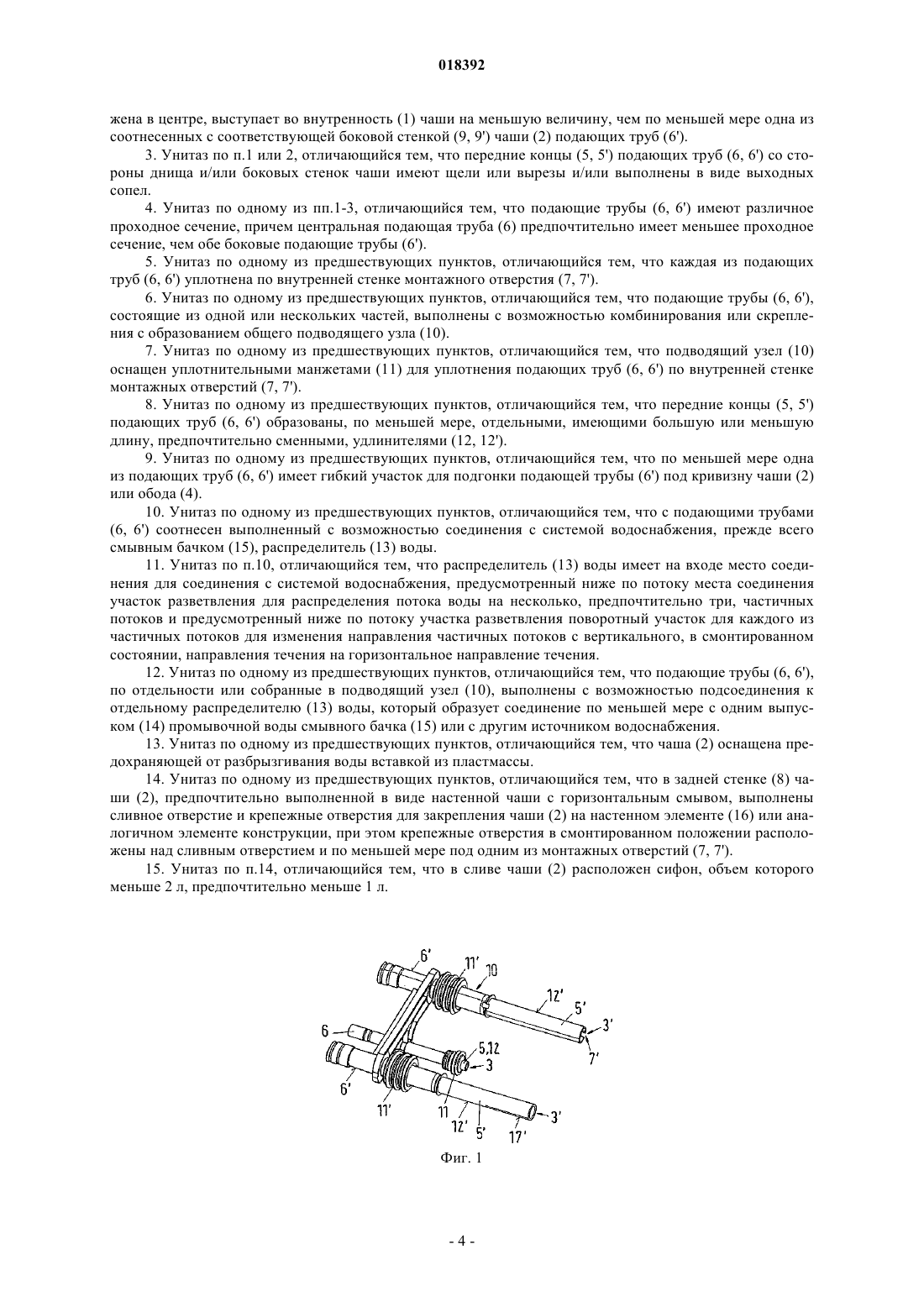

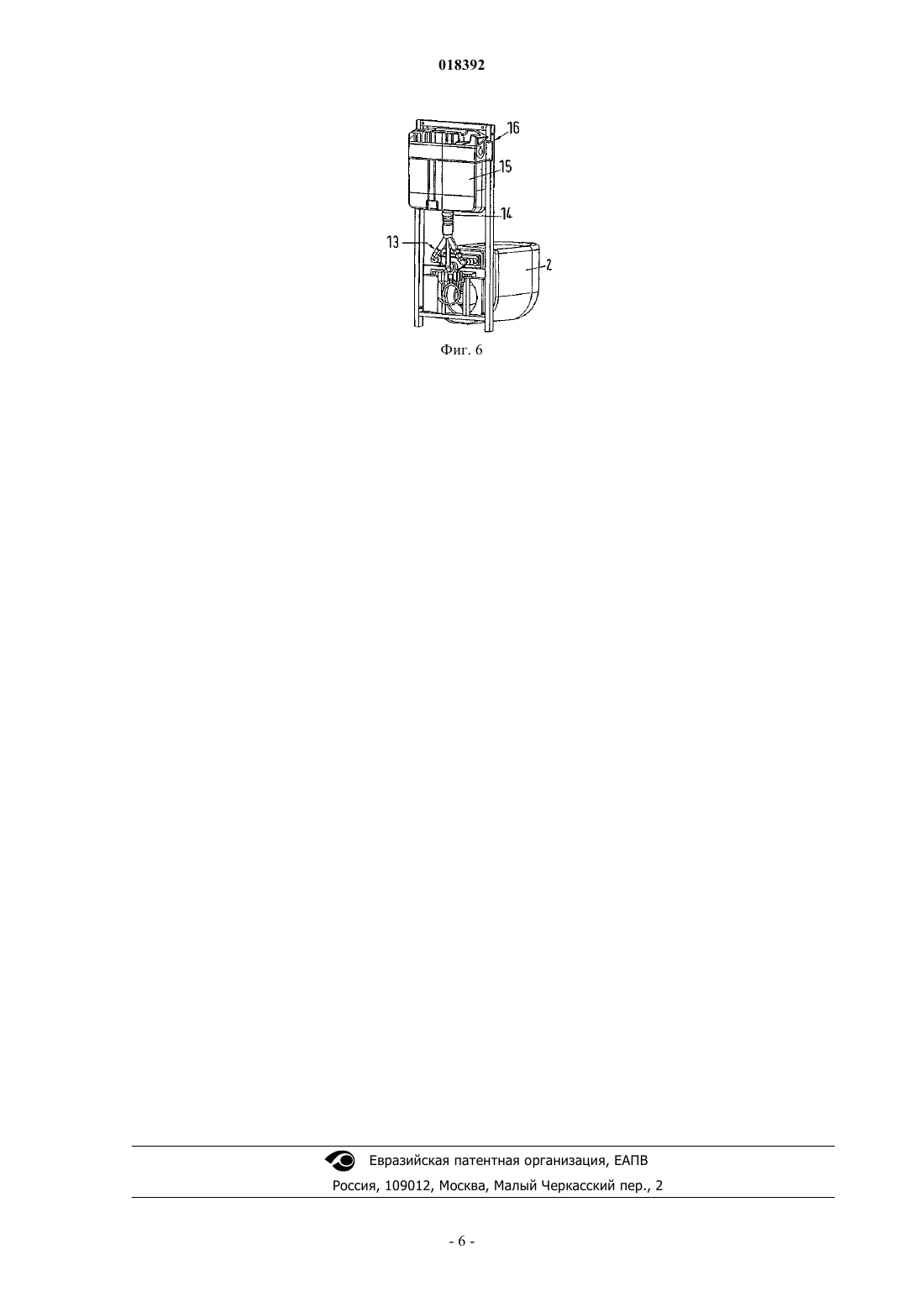

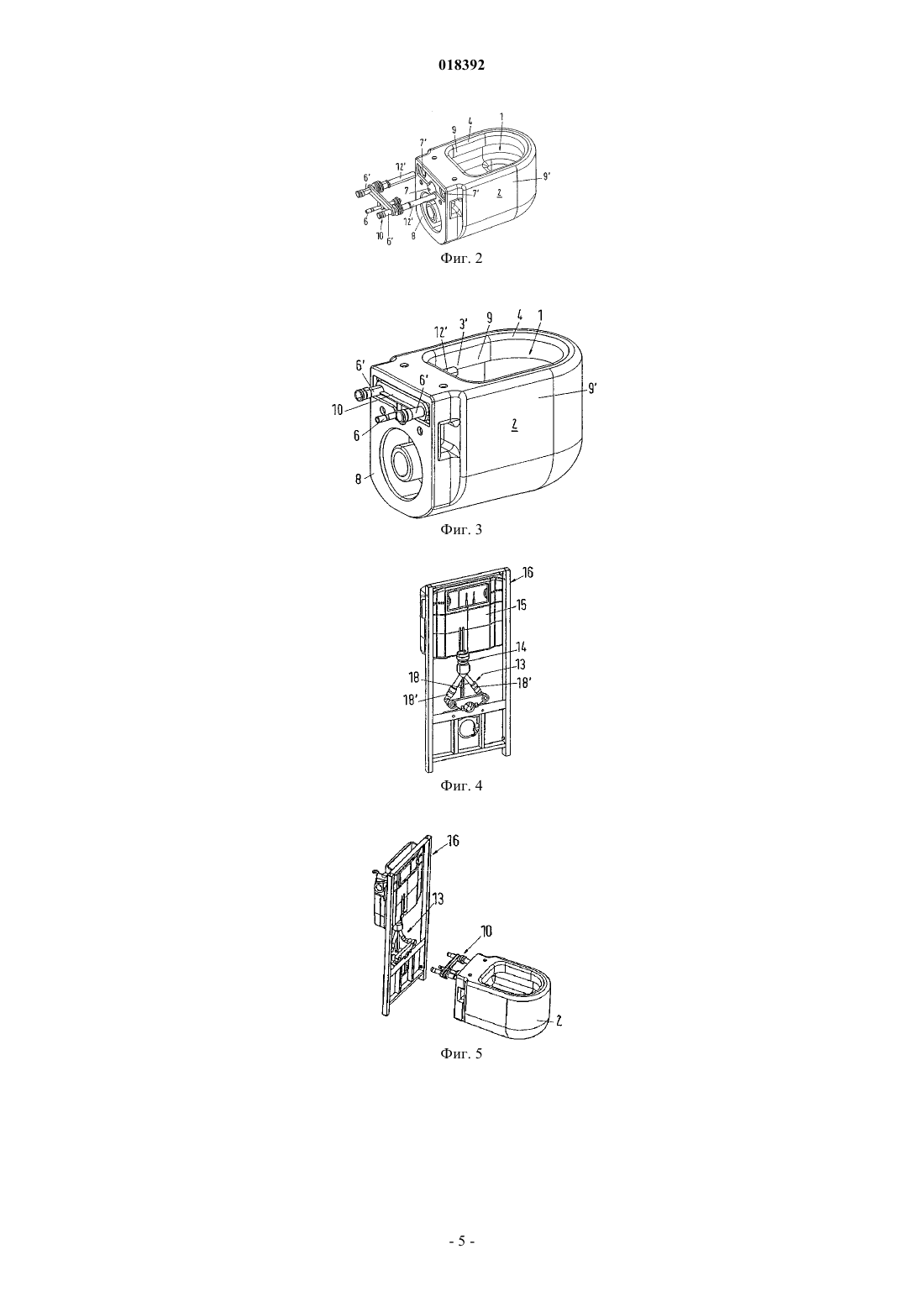

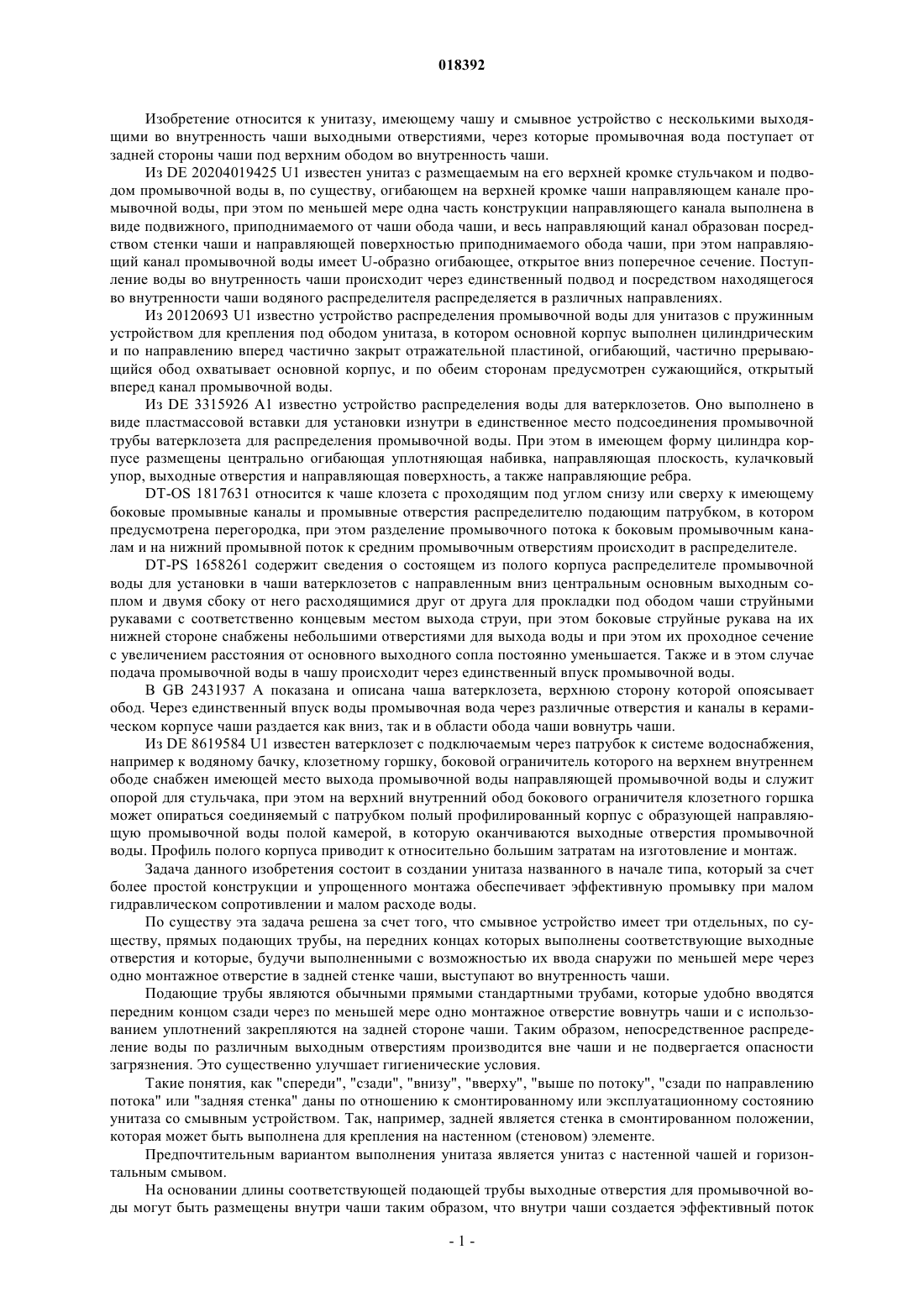

Изобретение относится к унитазу, имеющему чашу (2) и смывное устройство с несколькими выходящими во внутренность (1) чаши (2) выходными отверстиями (3, 3'), через которые промывочная вода поступает от задней стороны чаши (2) под верхним ободом (4) во внутренность(1) чаши. В предлагаемом унитазе смывное устройство имеет три отдельных, по существу,прямых подающих трубы (6, 6'), на передних концах которых выполнены соответствующие выходные отверстия (3, 3') и которые, будучи выполненными с возможностью их ввода снаружи по меньшей мере через одно монтажное отверстие (7, 7') в задней стенке (8) чаши (2), выступают во внутренность (1) чаши.(71)(73) Заявитель и патентовладелец: ВИЛЛЕРОЙ УНД БОХ АГ (DE) Изобретение относится к унитазу, имеющему чашу и смывное устройство с несколькими выходящими во внутренность чаши выходными отверстиями, через которые промывочная вода поступает от задней стороны чаши под верхним ободом во внутренность чаши. Из DE 20204019425 U1 известен унитаз с размещаемым на его верхней кромке стульчаком и подводом промывочной воды в, по существу, огибающем на верхней кромке чаши направляющем канале промывочной воды, при этом по меньшей мере одна часть конструкции направляющего канала выполнена в виде подвижного, приподнимаемого от чаши обода чаши, и весь направляющий канал образован посредством стенки чаши и направляющей поверхностью приподнимаемого обода чаши, при этом направляющий канал промывочной воды имеет U-образно огибающее, открытое вниз поперечное сечение. Поступление воды во внутренность чаши происходит через единственный подвод и посредством находящегося во внутренности чаши водяного распределителя распределяется в различных направлениях. Из 20120693 U1 известно устройство распределения промывочной воды для унитазов с пружинным устройством для крепления под ободом унитаза, в котором основной корпус выполнен цилиндрическим и по направлению вперед частично закрыт отражательной пластиной, огибающий, частично прерывающийся обод охватывает основной корпус, и по обеим сторонам предусмотрен сужающийся, открытый вперед канал промывочной воды. Из DE 3315926 А 1 известно устройство распределения воды для ватерклозетов. Оно выполнено в виде пластмассовой вставки для установки изнутри в единственное место подсоединения промывочной трубы ватерклозета для распределения промывочной воды. При этом в имеющем форму цилиндра корпусе размещены центрально огибающая уплотняющая набивка, направляющая плоскость, кулачковый упор, выходные отверстия и направляющая поверхность, а также направляющие ребра.DT-OS 1817631 относится к чаше клозета с проходящим под углом снизу или сверху к имеющему боковые промывные каналы и промывные отверстия распределителю подающим патрубком, в котором предусмотрена перегородка, при этом разделение промывочного потока к боковым промывочным каналам и на нижний промывной поток к средним промывочным отверстиям происходит в распределителе.DT-PS 1658261 содержит сведения о состоящем из полого корпуса распределителе промывочной воды для установки в чаши ватерклозетов с направленным вниз центральным основным выходным соплом и двумя сбоку от него расходящимися друг от друга для прокладки под ободом чаши струйными рукавами с соответственно концевым местом выхода струи, при этом боковые струйные рукава на их нижней стороне снабжены небольшими отверстиями для выхода воды и при этом их проходное сечение с увеличением расстояния от основного выходного сопла постоянно уменьшается. Также и в этом случае подача промывочной воды в чашу происходит через единственный впуск промывочной воды. В GB 2431937 А показана и описана чаша ватерклозета, верхнюю сторону которой опоясывает обод. Через единственный впуск воды промывочная вода через различные отверстия и каналы в керамическом корпусе чаши раздается как вниз, так и в области обода чаши вовнутрь чаши. Из DE 8619584 U1 известен ватерклозет с подключаемым через патрубок к системе водоснабжения,например к водяному бачку, клозетному горшку, боковой ограничитель которого на верхнем внутреннем ободе снабжен имеющей место выхода промывочной воды направляющей промывочной воды и служит опорой для стульчака, при этом на верхний внутренний обод бокового ограничителя клозетного горшка может опираться соединяемый с патрубком полый профилированный корпус с образующей направляющую промывочной воды полой камерой, в которую оканчиваются выходные отверстия промывочной воды. Профиль полого корпуса приводит к относительно большим затратам на изготовление и монтаж. Задача данного изобретения состоит в создании унитаза названного в начале типа, который за счет более простой конструкции и упрощенного монтажа обеспечивает эффективную промывку при малом гидравлическом сопротивлении и малом расходе воды. По существу эта задача решена за счет того, что смывное устройство имеет три отдельных, по существу, прямых подающих трубы, на передних концах которых выполнены соответствующие выходные отверстия и которые, будучи выполненными с возможностью их ввода снаружи по меньшей мере через одно монтажное отверстие в задней стенке чаши, выступают во внутренность чаши. Подающие трубы являются обычными прямыми стандартными трубами, которые удобно вводятся передним концом сзади через по меньшей мере одно монтажное отверстие вовнутрь чаши и с использованием уплотнений закрепляются на задней стороне чаши. Таким образом, непосредственное распределение воды по различным выходным отверстиям производится вне чаши и не подвергается опасности загрязнения. Это существенно улучшает гигиенические условия. Такие понятия, как "спереди", "сзади", "внизу", "вверху", "выше по потоку", "сзади по направлению потока" или "задняя стенка" даны по отношению к смонтированному или эксплуатационному состоянию унитаза со смывным устройством. Так, например, задней является стенка в смонтированном положении,которая может быть выполнена для крепления на настенном (стеновом) элементе. Предпочтительным вариантом выполнения унитаза является унитаз с настенной чашей и горизонтальным смывом. На основании длины соответствующей подающей трубы выходные отверстия для промывочной воды могут быть размещены внутри чаши таким образом, что внутри чаши создается эффективный поток промывочной воды. Прежде всего предусмотрено, что, по меньшей мере, центральная подающая труба выступает во внутренность чаши на меньшую величину, чем по меньшей мере одна из соотнесенных с соответствующей боковой стенкой чаши подающих труб. За счет раздельной подачи, наряду с образованием центрального промывочного потока, образуется промывка поверхности внутренней стенки чаши. Благодаря встречным боковым потокам промывочной воды образуется мощный, целенаправленный,бурлящий, стабильный, широкий "водяной гребень" для эффективного смыва промываемого материала и очистки поверхности внутренней стенки внутри чаши. Таким образом распределение воды происходит по существу вне чаши унитаза при небольшом внутреннем сопротивлении потоку, благодаря чему опасность загрязнения в значительной степени исключена. Передние концы подающих труб со стороны днища и/или боковых стенок чаши могут иметь щели или вырезы и/или иметь форму выходных сопел для того, чтобы управлять соотношением потоков и, тем самым, оптимизировать их. Для адаптации под имеющиеся пространственные условия и форму чаши подающие трубы могут иметь различное проходное сечение, причем центральная подающая труба предпочтительно имеет меньшее проходное сечение, чем обе боковые подающие трубы. Для простого и надежного монтажа может быть предусмотрено, что каждая из подающих труб пропускается через собственное монтажное отверстие в задней стенке чаши и уплотняется по внутренней стенке монтажной выемки, при этом герметизирующее средство одновременно предназначено для надежного расположения подающих труб в монтажных отверстиях. Например, можно еще больше упростить монтаж на месте, если подающие трубы, состоящие из одной или нескольких частей, уже выполнены с возможностью комбинирования или скрепления с образованием общего подводящего узла, который является монтируемым единым блоком. При этом подводящий узел может быть оснащен уплотнительными манжетами для уплотнения подающих труб по поверхности внутренней стенки монтажной выемки. Для адаптации к пространственным условиям внутренней части чаши передние концы подающих труб также могут быть образованы, по меньшей мере, отдельными, имеющими большую или меньшую длину, предпочтительно сменными, удлинителями, которые (на месте монтажа) являются заменяемыми на такие же, но другой длины. В предлагаемом в изобретении унитазе по меньшей мере одна подающая труба имеет гибкий участок для подгонки подающей трубы под кривизну чаши. Предпочтительно обе боковые, выступающие дальше во внутренность чаши подающие трубы имеют соответственно по меньшей мере один такой гибко деформируемый участок. Существенным является то, что эти подающие трубы введены во внутренность чаши вначале по прямой, а гибкий участок имеют только вблизи выходных отверстий. Для подачи промывочной воды с подающими трубами соотнесен выполненный с возможностью соединения с системой водоснабжения, прежде всего смывным бачком, распределитель воды. При этом отдельные подающие трубы, предпочтительно по отдельности или собранные в подводящий узел, могут быть выполнены с возможностью подсоединения к отдельному распределителю воды, который образует соединение по меньшей мере с одним выпуском промывочной воды смывного бачка, при необходимости стандартного смывного бачка, или с отдельным источником водоснабжения. Особо компактный монтаж предлагаемого в изобретении унитаза возможен за счет того, что распределитель воды имеет на входе место соединения для соединения с системой водоснабжения, предусмотренный ниже по потоку места соединения участок разветвления для распределения потока воды на несколько, предпочтительно три, частичных потоков, и предусмотренный ниже по потоку участка разветвления поворотный участок для каждого из частичных потоков для изменения направления частичных потоков с вертикального, в смонтированном состоянии, направления течения на горизонтальное направление течения. Таким образом, разветвление на несколько частичных потоков происходит в вертикальной плоскости, например, настенного элемента. Согласно предпочтительному конструктивному выполнению изобретения участок разветвления имеет три соотнесенных с соответствующими подающими трубами трубчатых элемента, которые запитываются от большего по размеру, например соотнесенного с выходным отверстием для промывочной воды из смывного бачка, трубчатого элемента. Эти трубчатые элементы могут иметь различные поперечные сечения, прежде всего соотнесенные с обеими подающими боковыми трубами трубчатые элементы больше, чем соотнесенный с центральной подающей трубы трубчатый элемент. При этом для еще большего упрощения смывной бачок и/или распределитель воды может быть выполнен/ны с возможностью монтажа на настенном элементе предпочтительно рамного типа, который является закрепляемым в стене здания. В то время как чаша унитаза обычно состоит из керамического материала, подающие трубы/труба и/или подводящий узел, и/или распределитель воды, и/или смывной бачок изготовлены из пластмассы. При необходимости, они могут быть доставлены к месту монтажа вместе с настенным элементом в виде собранного блока. Дополнительно к уже принятым мерам чаша может быть оснащена предохраняющей от разбрызгивания воды вставкой из пластмассы, предназначенной для отклонения водяного потока из выходного отверстия внутренней части чаши. Как указано выше, чаша унитаза, которая оборудована смывным устройством описанного выше типа, в предпочтительном варианте выполнена в виде настенной чаши с горизонтальным смывом, на задней стенке которой имеется сливное отверстие, а также несколько, предпочтительно три монтажных отверстия. Особо целесообразное крепление чаши унитаза может быть достигнуто за счет того, что в задней стенке чаши дополнительно выполнены крепежные отверстия для закрепления чаши на настенном элементе или аналогичном элементе конструкции. Предпочтительно, чтобы крепежные отверстия в смонтированном положении были расположены над сливным отверстием и под по меньшей мере одним из монтажных отверстий, прежде всего под крепежными отверстиями для обеих боковых подающих труб и примерно на одной высоте с монтажным отверстием для меньшей центральной подающей трубы или под ним. Можно предпринять (при необходимости, дополнительные) меры для уменьшения расхода промывочной воды для унитаза описанного выше типа, а также для других унитазов, чаши которых выполнены с сифоном на сливе, для чего объем сифона по сравнению с прежними размерами уменьшается до объема менее 2 л, предпочтительно примерно до 1 л. Таким образом, остающийся в корпусе чаши объем воды,является меньшим, и энергия, требуемая для приведения стоячей воды в движение, уменьшается. Благодаря этому промывание ватерклозета упрощается. Поэтому эту меру можно использовать независимо от вышеописанных мер, использованных в предлагаемом в изобретении унитазе. Дополнительные цели, свойства, преимущества и возможности применения изобретения следуют из нижеследующего описания вариантов конструктивного выполнения на основании чертежа. При этом все описанные и/или графически отображенные признаки сами по себе или в любой комбинации представляют собой предмет изобретения, в том числе и независимо от отдельных пунктов формулы изобретения или ссылок на них. Фиг. 1-6 схематично отображают на различных изображениях в перспективе отдельные этапы монтажа предлагаемого в изобретении унитаза. На фиг. 1 изображен подводящий узел 10, в котором три отдельные, прямые подающие трубы 6, 6',одна центральная и две боковых, скомбинированы таким образом, что, как видно из фиг. 2, могут быть легко вдвинуты с задней стороны в соответствующие монтажные отверстия 7, 7' в задней стенке 8 чаши 2 и с помощью уплотнительных манжет 11, 11" герметично быть размещены в этом положении. Под монтажными отверстиями Т для обеих боковых подающих труб 6' в задней стенке 8 предусмотрены крепежные отверстия. Передние концы 5' боковых подающих труб 6' образованы удлинителями 12', которые являются закрепляемыми на подающем узле 10 с возможностью замены. На передних концах 5, 5' подающих труб 6, 6' имеются простирающиеся на некоторую длину этих труб щели 17 (не показаны), 17',которые, будучи размещенными во внутренности 1 чаши, могут быть направлены, например, к днищу(подающая труба 6) или к боковым стенкам 9, 9', ограничивающим внутренность 1 чаши. Как видно на фиг. 3, передние выходные отверстия 3,3' подающих труб 6, 6' расположены с небольшим расстоянием под верхним ободом 4 чаши, при этом боковые выходные отверстия 3' выдвинуты во внутренности 1 чаши вперед дальше, чем центральное выходное отверстие 3. Благодаря расположению и конструкции, при необходимости выполненных в виде сопел, выходных отверстий 3,3' наряду с центральной промывкой, можно получить две плоскостные промывки на обеих сторонах внутренней стенки чаши 2, которые, сталкиваясь в передней зоне внутренней части 1 чаши, вспучиваются в форме гребня и обеспечивают эффективное удаление смываемого материала. Фиг. 4 показывает настенный элемент рамного типа, на котором является закрепляемым стандартный смывной бачок 15 с нижним выпуском 14 промывочной воды. К нижнему выпуску 14 промывочной воды подсоединяется распределитель 13 воды с соответствующим количеством распределительных труб 18, 18', в выпускные отверстия которых, в показанном случае в количестве трех, могут быть герметично вставлены задние концы направляющих труб 6, 6' подводящего узла 10. Настенный элемент 16, смывной бачок 15, и распределитель 13 воды могут поставляться в виде предварительно собранного узла и легко монтироваться на месте в или на соответствующую стену здания. На фиг. 5 показаны существенные детали предлагаемого унитаза, включая его чашу 2, непосредственно перед монтажом, а на фиг. 6 - после окончания монтажа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Унитаз, имеющий чашу (2) и смывное устройство с несколькими выходящими во внутренность(1) чаши (2) выходными отверстиями (3, 3'), через которые промывочная вода поступает от задней стороны чаши (2) под верхним ободом (4) во внутренность (1) чаши, отличающийся тем, что смывное устройство имеет три отдельные, по существу, прямые подающие трубы (6, 6'), на передних концах которых выполнены соответствующие выходные отверстия (3, 3'), каждая из которых выполнена с возможностью ее ввода снаружи через собственное монтажное отверстие (7, 7') в задней стенке (8) чаши (2) и при установке в монтажное отверстие выступает во внутренность (1) чаши. 2. Унитаз по п.1, отличающийся тем, что, по меньшей мере, подающая труба (6), которая располо-3 018392 жена в центре, выступает во внутренность (1) чаши на меньшую величину, чем по меньшей мере одна из соотнесенных с соответствующей боковой стенкой (9, 9') чаши (2) подающих труб (6'). 3. Унитаз по п.1 или 2, отличающийся тем, что передние концы (5, 5') подающих труб (6, 6') со стороны днища и/или боковых стенок чаши имеют щели или вырезы и/или выполнены в виде выходных сопел. 4. Унитаз по одному из пп.1-3, отличающийся тем, что подающие трубы (6, 6') имеют различное проходное сечение, причем центральная подающая труба (6) предпочтительно имеет меньшее проходное сечение, чем обе боковые подающие трубы (6'). 5. Унитаз по одному из предшествующих пунктов, отличающийся тем, что каждая из подающих труб (6, 6') уплотнена по внутренней стенке монтажного отверстия (7, 7'). 6. Унитаз по одному из предшествующих пунктов, отличающийся тем, что подающие трубы (6, 6'),состоящие из одной или нескольких частей, выполнены с возможностью комбинирования или скрепления с образованием общего подводящего узла (10). 7. Унитаз по одному из предшествующих пунктов, отличающийся тем, что подводящий узел (10) оснащен уплотнительными манжетами (11) для уплотнения подающих труб (6, 6') по внутренней стенке монтажных отверстий (7, 7'). 8. Унитаз по одному из предшествующих пунктов, отличающийся тем, что передние концы (5, 5') подающих труб (6, 6') образованы, по меньшей мере, отдельными, имеющими большую или меньшую длину, предпочтительно сменными, удлинителями (12, 12'). 9. Унитаз по одному из предшествующих пунктов, отличающийся тем, что по меньшей мере одна из подающих труб (6, 6') имеет гибкий участок для подгонки подающей трубы (6') под кривизну чаши (2) или обода (4). 10. Унитаз по одному из предшествующих пунктов, отличающийся тем, что с подающими трубами(6, 6') соотнесен выполненный с возможностью соединения с системой водоснабжения, прежде всего смывным бачком (15), распределитель (13) воды. 11. Унитаз по п.10, отличающийся тем, что распределитель (13) воды имеет на входе место соединения для соединения с системой водоснабжения, предусмотренный ниже по потоку места соединения участок разветвления для распределения потока воды на несколько, предпочтительно три, частичных потоков и предусмотренный ниже по потоку участка разветвления поворотный участок для каждого из частичных потоков для изменения направления частичных потоков с вертикального, в смонтированном состоянии, направления течения на горизонтальное направление течения. 12. Унитаз по одному из предшествующих пунктов, отличающийся тем, что подающие трубы (6, 6'),по отдельности или собранные в подводящий узел (10), выполнены с возможностью подсоединения к отдельному распределителю (13) воды, который образует соединение по меньшей мере с одним выпуском (14) промывочной воды смывного бачка (15) или с другим источником водоснабжения. 13. Унитаз по одному из предшествующих пунктов, отличающийся тем, что чаша (2) оснащена предохраняющей от разбрызгивания воды вставкой из пластмассы. 14. Унитаз по одному из предшествующих пунктов, отличающийся тем, что в задней стенке (8) чаши (2), предпочтительно выполненной в виде настенной чаши с горизонтальным смывом, выполнены сливное отверстие и крепежные отверстия для закрепления чаши (2) на настенном элементе (16) или аналогичном элементе конструкции, при этом крепежные отверстия в смонтированном положении расположены над сливным отверстием и по меньшей мере под одним из монтажных отверстий (7, 7'). 15. Унитаз по п.14, отличающийся тем, что в сливе чаши (2) расположен сифон, объем которого меньше 2 л, предпочтительно меньше 1 л.
