Способ снабжения меткой документа или объекта, способ и устройство для идентификации помеченного документа или объекта и применение с этой целью поляризующих по кругу частиц

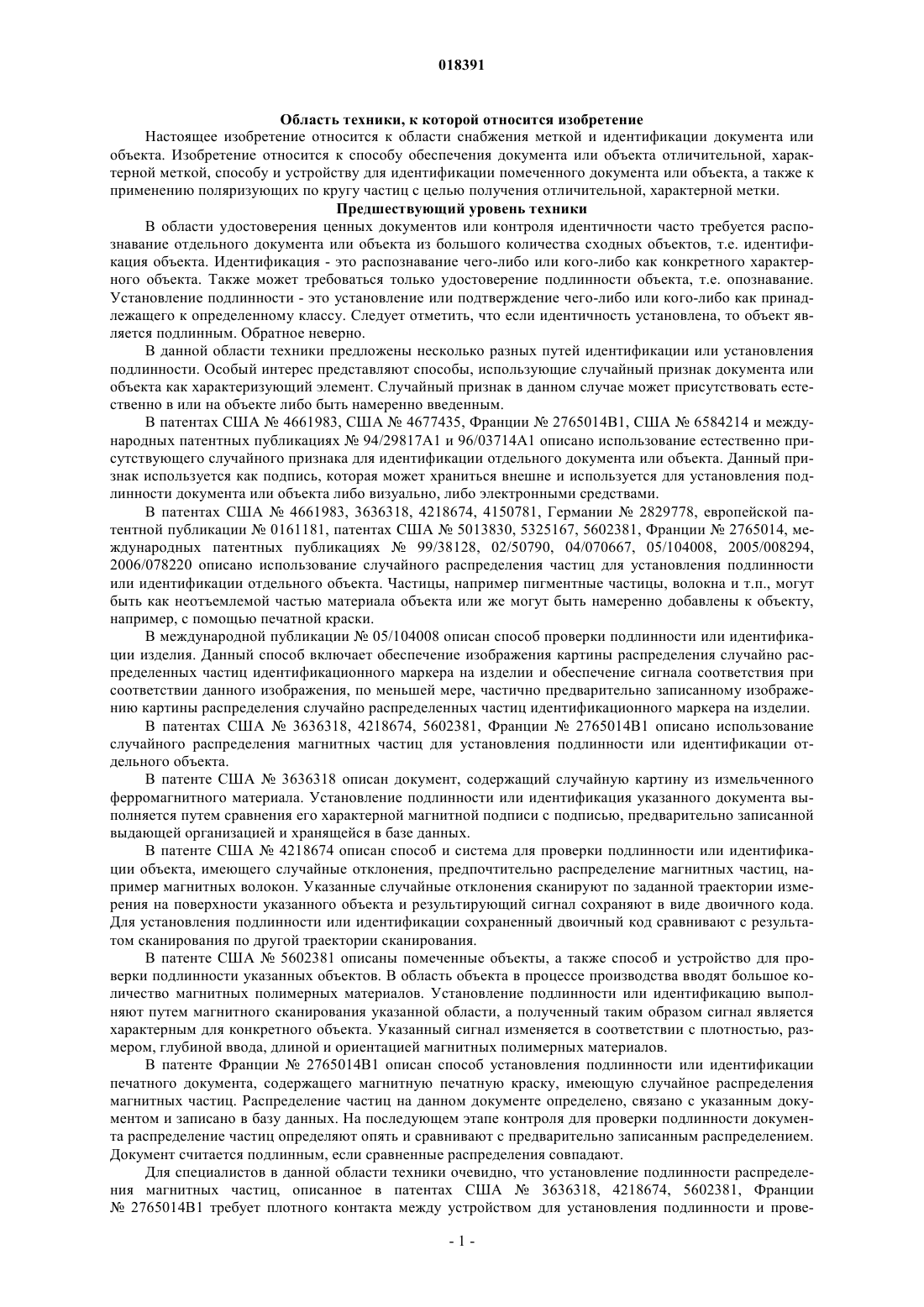

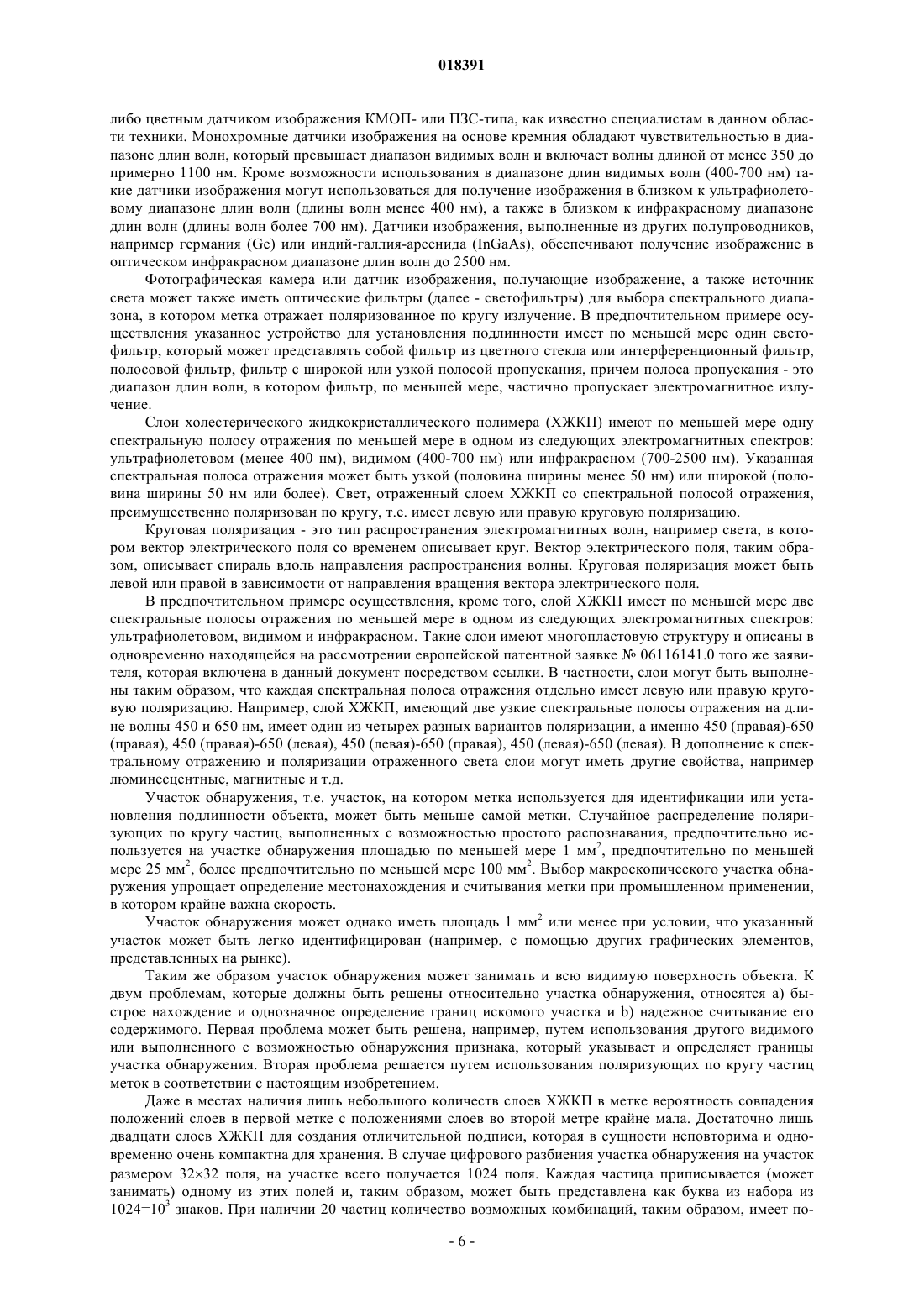

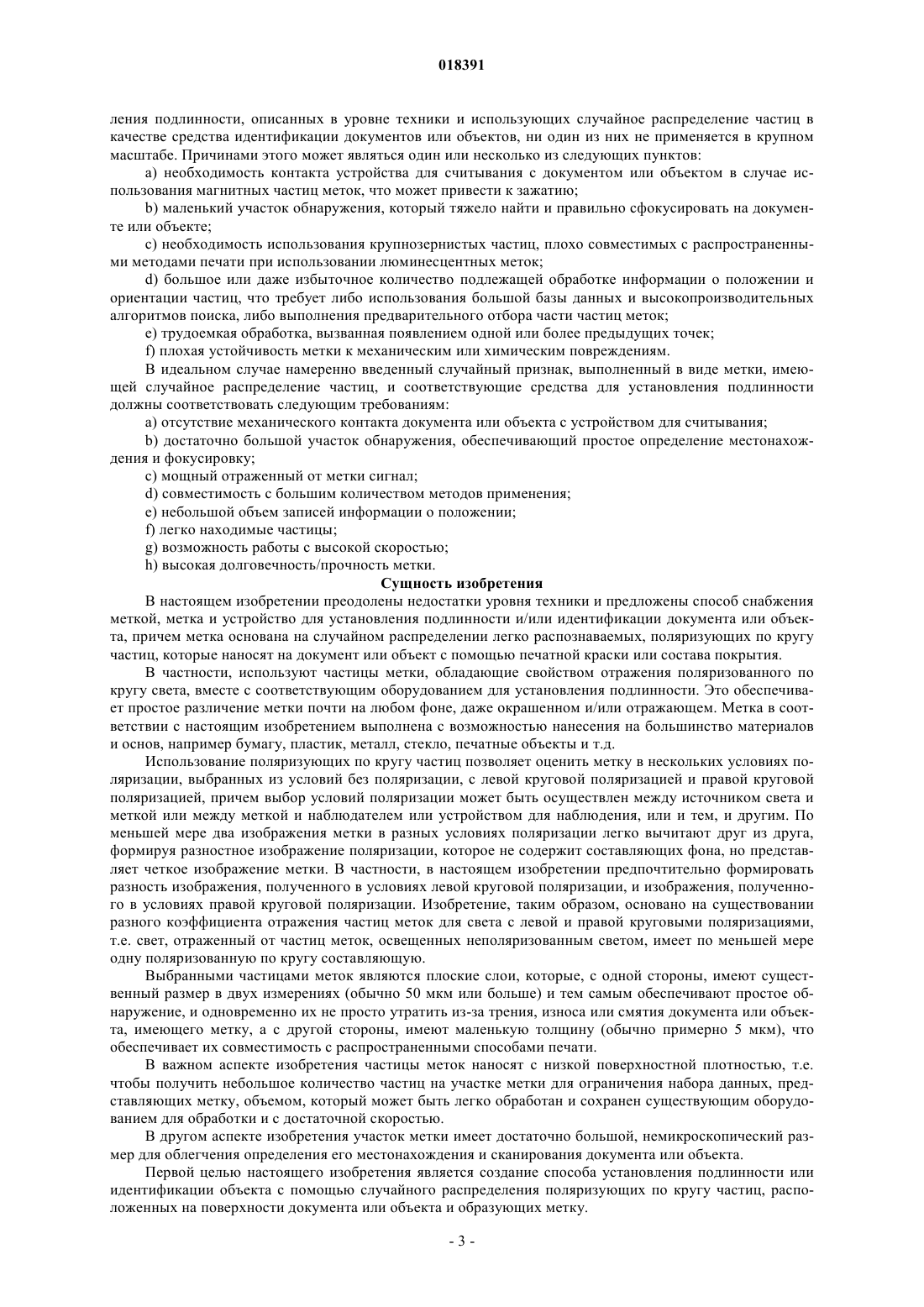

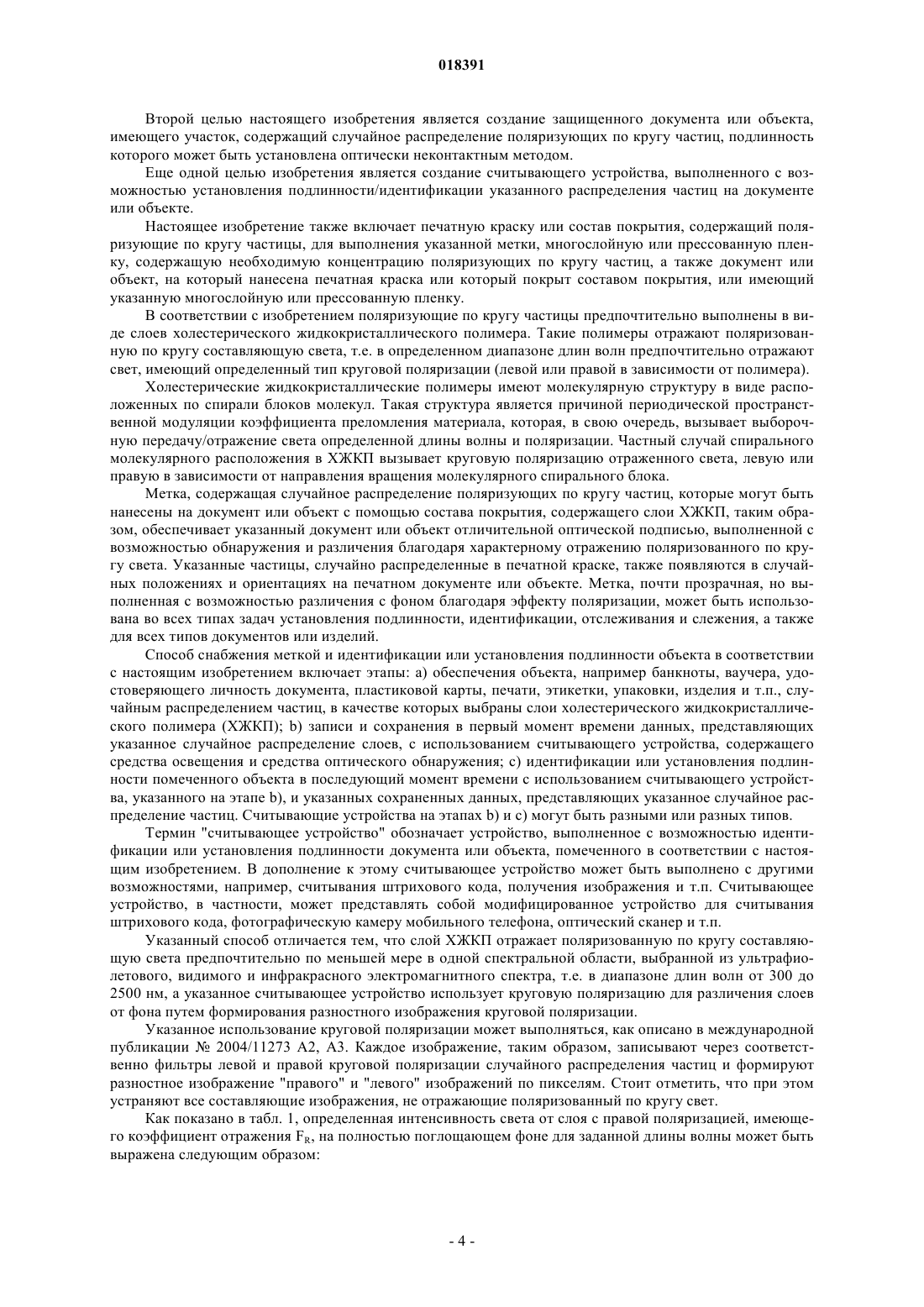

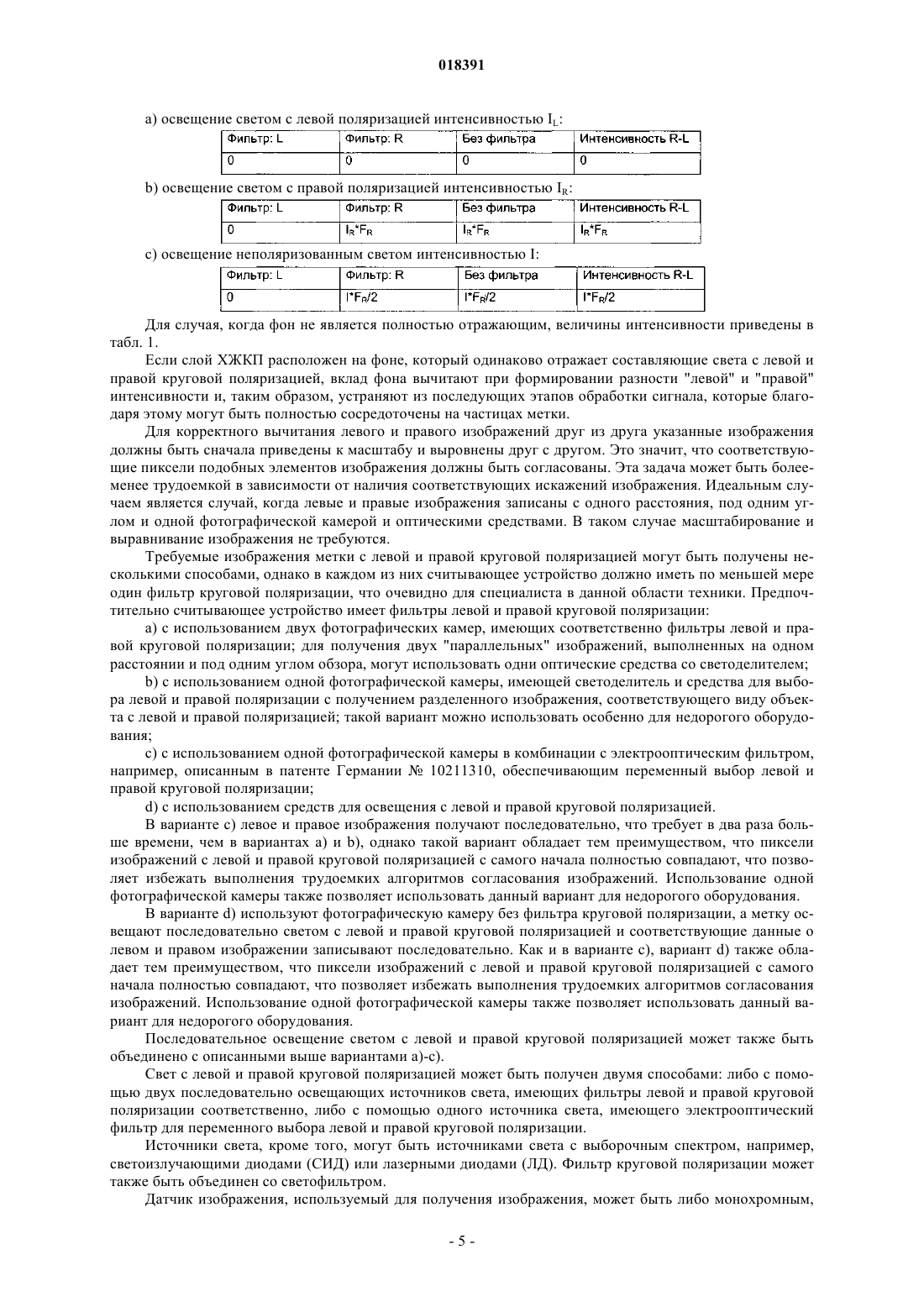

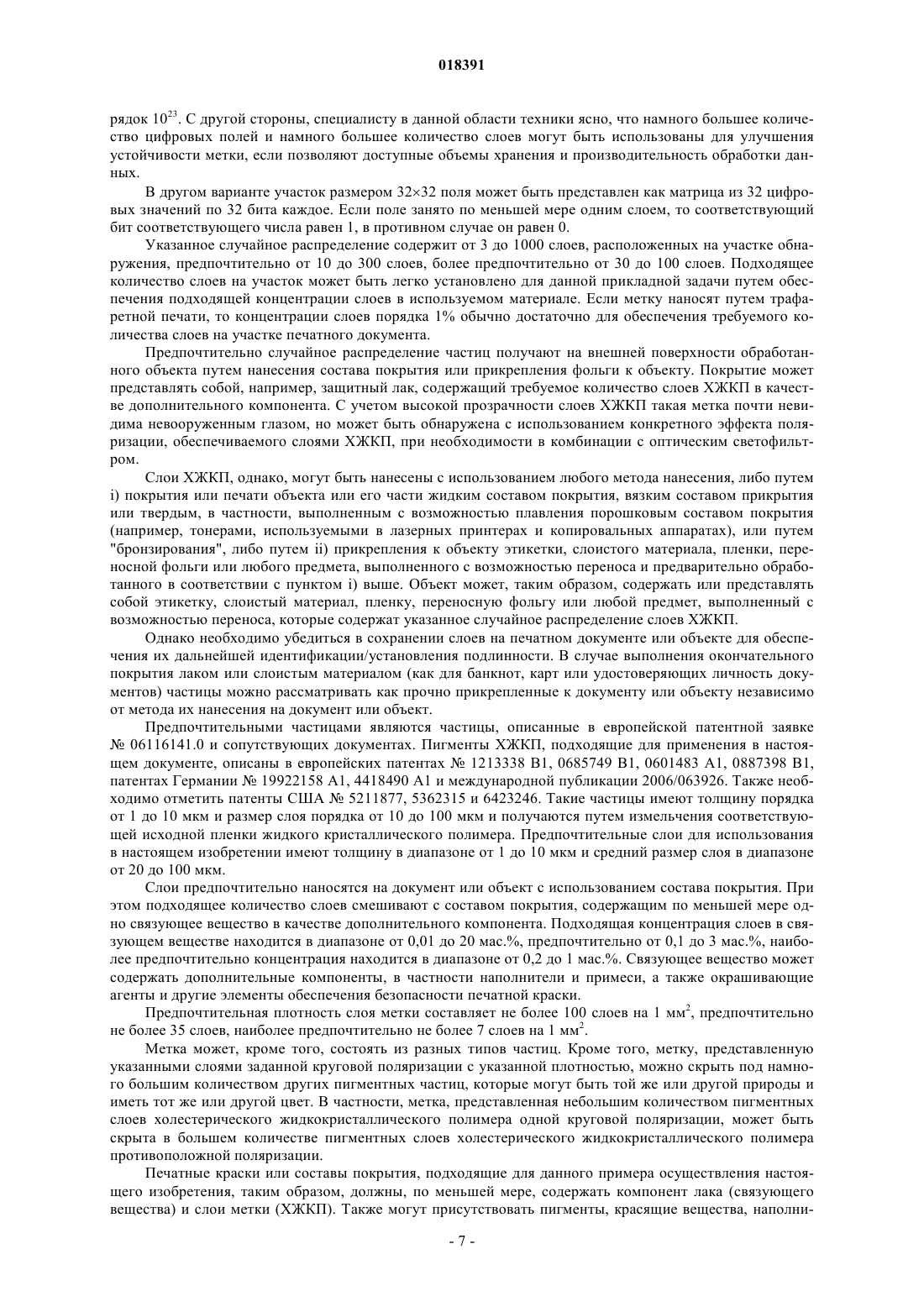

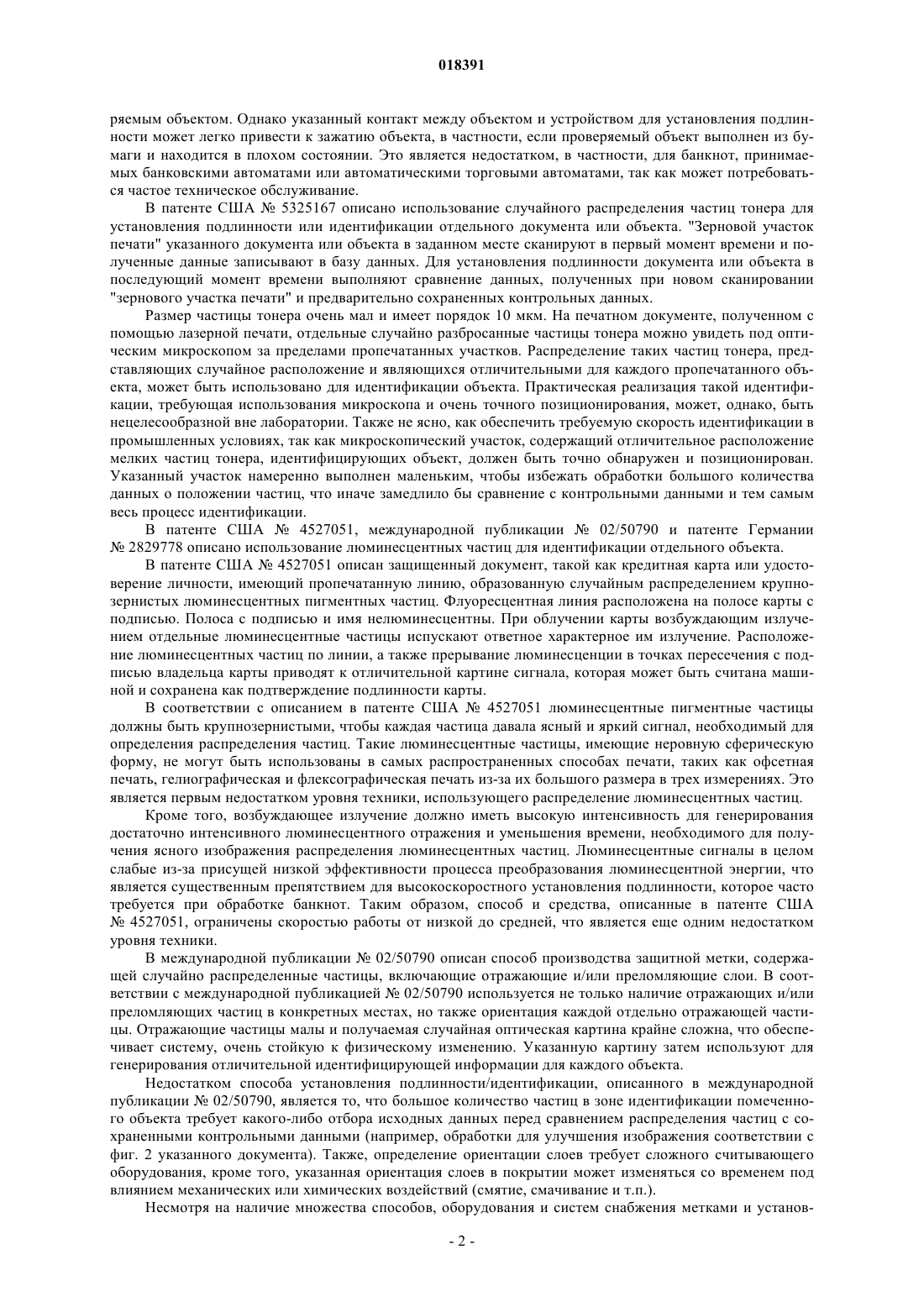

СПОСОБ СНАБЖЕНИЯ МЕТКОЙ ДОКУМЕНТА ИЛИ ОБЪЕКТА, СПОСОБ И УСТРОЙСТВО ДЛЯ ИДЕНТИФИКАЦИИ ПОМЕЧЕННОГО ДОКУМЕНТА ИЛИ ОБЪЕКТА И ПРИМЕНЕНИЕ С ЭТОЙ ЦЕЛЬЮ ПОЛЯРИЗУЮЩИХ ПО КРУГУ ЧАСТИЦ Оптическая идентификация и/или установление подлинности документа или объекта с помощью метки, содержащей случайное распределение частиц, отражающих поляризованный по кругу свет,причем метка нанесена на документ или объект с помощью печатной краски, а устройство для считывания использует круговую поляризацию для различения частиц от фона.(71)(73) Заявитель и патентовладелец: СИКПА ХОЛДИНГ СА (CH) Область техники, к которой относится изобретение Настоящее изобретение относится к области снабжения меткой и идентификации документа или объекта. Изобретение относится к способу обеспечения документа или объекта отличительной, характерной меткой, способу и устройству для идентификации помеченного документа или объекта, а также к применению поляризующих по кругу частиц с целью получения отличительной, характерной метки. Предшествующий уровень техники В области удостоверения ценных документов или контроля идентичности часто требуется распознавание отдельного документа или объекта из большого количества сходных объектов, т.е. идентификация объекта. Идентификация - это распознавание чего-либо или кого-либо как конкретного характерного объекта. Также может требоваться только удостоверение подлинности объекта, т.е. опознавание. Установление подлинности - это установление или подтверждение чего-либо или кого-либо как принадлежащего к определенному классу. Следует отметить, что если идентичность установлена, то объект является подлинным. Обратное неверно. В данной области техники предложены несколько разных путей идентификации или установления подлинности. Особый интерес представляют способы, использующие случайный признак документа или объекта как характеризующий элемент. Случайный признак в данном случае может присутствовать естественно в или на объекте либо быть намеренно введенным. В патентах США 4661983, США 4677435, Франции 2765014 В 1, США 6584214 и международных патентных публикациях 94/29817 А 1 и 96/03714 А 1 описано использование естественно присутствующего случайного признака для идентификации отдельного документа или объекта. Данный признак используется как подпись, которая может храниться внешне и используется для установления подлинности документа или объекта либо визуально, либо электронными средствами. В патентах США 4661983, 3636318, 4218674, 4150781, Германии 2829778, европейской патентной публикации 0161181, патентах США 5013830, 5325167, 5602381, Франции 2765014, международных патентных публикациях 99/38128, 02/50790, 04/070667, 05/104008, 2005/008294,2006/078220 описано использование случайного распределения частиц для установления подлинности или идентификации отдельного объекта. Частицы, например пигментные частицы, волокна и т.п., могут быть как неотъемлемой частью материала объекта или же могут быть намеренно добавлены к объекту,например, с помощью печатной краски. В международной публикации 05/104008 описан способ проверки подлинности или идентификации изделия. Данный способ включает обеспечение изображения картины распределения случайно распределенных частиц идентификационного маркера на изделии и обеспечение сигнала соответствия при соответствии данного изображения, по меньшей мере, частично предварительно записанному изображению картины распределения случайно распределенных частиц идентификационного маркера на изделии. В патентах США 3636318, 4218674, 5602381, Франции 2765014 В 1 описано использование случайного распределения магнитных частиц для установления подлинности или идентификации отдельного объекта. В патенте США 3636318 описан документ, содержащий случайную картину из измельченного ферромагнитного материала. Установление подлинности или идентификация указанного документа выполняется путем сравнения его характерной магнитной подписи с подписью, предварительно записанной выдающей организацией и хранящейся в базе данных. В патенте США 4218674 описан способ и система для проверки подлинности или идентификации объекта, имеющего случайные отклонения, предпочтительно распределение магнитных частиц, например магнитных волокон. Указанные случайные отклонения сканируют по заданной траектории измерения на поверхности указанного объекта и результирующий сигнал сохраняют в виде двоичного кода. Для установления подлинности или идентификации сохраненный двоичный код сравнивают с результатом сканирования по другой траектории сканирования. В патенте США 5602381 описаны помеченные объекты, а также способ и устройство для проверки подлинности указанных объектов. В область объекта в процессе производства вводят большое количество магнитных полимерных материалов. Установление подлинности или идентификацию выполняют путем магнитного сканирования указанной области, а полученный таким образом сигнал является характерным для конкретного объекта. Указанный сигнал изменяется в соответствии с плотностью, размером, глубиной ввода, длиной и ориентацией магнитных полимерных материалов. В патенте Франции 2765014 В 1 описан способ установления подлинности или идентификации печатного документа, содержащего магнитную печатную краску, имеющую случайное распределения магнитных частиц. Распределение частиц на данном документе определено, связано с указанным документом и записано в базу данных. На последующем этапе контроля для проверки подлинности документа распределение частиц определяют опять и сравнивают с предварительно записанным распределением. Документ считается подлинным, если сравненные распределения совпадают. Для специалистов в данной области техники очевидно, что установление подлинности распределения магнитных частиц, описанное в патентах США 3636318, 4218674, 5602381, Франции 2765014 В 1 требует плотного контакта между устройством для установления подлинности и прове-1 018391 ряемым объектом. Однако указанный контакт между объектом и устройством для установления подлинности может легко привести к зажатию объекта, в частности, если проверяемый объект выполнен из бумаги и находится в плохом состоянии. Это является недостатком, в частности, для банкнот, принимаемых банковскими автоматами или автоматическими торговыми автоматами, так как может потребоваться частое техническое обслуживание. В патенте США 5325167 описано использование случайного распределения частиц тонера для установления подлинности или идентификации отдельного документа или объекта. "Зерновой участок печати" указанного документа или объекта в заданном месте сканируют в первый момент времени и полученные данные записывают в базу данных. Для установления подлинности документа или объекта в последующий момент времени выполняют сравнение данных, полученных при новом сканировании"зернового участка печати" и предварительно сохраненных контрольных данных. Размер частицы тонера очень мал и имеет порядок 10 мкм. На печатном документе, полученном с помощью лазерной печати, отдельные случайно разбросанные частицы тонера можно увидеть под оптическим микроскопом за пределами пропечатанных участков. Распределение таких частиц тонера, представляющих случайное расположение и являющихся отличительными для каждого пропечатанного объекта, может быть использовано для идентификации объекта. Практическая реализация такой идентификации, требующая использования микроскопа и очень точного позиционирования, может, однако, быть нецелесообразной вне лаборатории. Также не ясно, как обеспечить требуемую скорость идентификации в промышленных условиях, так как микроскопический участок, содержащий отличительное расположение мелких частиц тонера, идентифицирующих объект, должен быть точно обнаружен и позиционирован. Указанный участок намеренно выполнен маленьким, чтобы избежать обработки большого количества данных о положении частиц, что иначе замедлило бы сравнение с контрольными данными и тем самым весь процесс идентификации. В патенте США 4527051, международной публикации 02/50790 и патенте Германии 2829778 описано использование люминесцентных частиц для идентификации отдельного объекта. В патенте США 4527051 описан защищенный документ, такой как кредитная карта или удостоверение личности, имеющий пропечатанную линию, образованную случайным распределением крупнозернистых люминесцентных пигментных частиц. Флуоресцентная линия расположена на полосе карты с подписью. Полоса с подписью и имя нелюминесцентны. При облучении карты возбуждающим излучением отдельные люминесцентные частицы испускают ответное характерное им излучение. Расположение люминесцентных частиц по линии, а также прерывание люминесценции в точках пересечения с подписью владельца карты приводят к отличительной картине сигнала, которая может быть считана машиной и сохранена как подтверждение подлинности карты. В соответствии с описанием в патенте США 4527051 люминесцентные пигментные частицы должны быть крупнозернистыми, чтобы каждая частица давала ясный и яркий сигнал, необходимый для определения распределения частиц. Такие люминесцентные частицы, имеющие неровную сферическую форму, не могут быть использованы в самых распространенных способах печати, таких как офсетная печать, гелиографическая и флексографическая печать из-за их большого размера в трех измерениях. Это является первым недостатком уровня техники, использующего распределение люминесцентных частиц. Кроме того, возбуждающее излучение должно иметь высокую интенсивность для генерирования достаточно интенсивного люминесцентного отражения и уменьшения времени, необходимого для получения ясного изображения распределения люминесцентных частиц. Люминесцентные сигналы в целом слабые из-за присущей низкой эффективности процесса преобразования люминесцентной энергии, что является существенным препятствием для высокоскоростного установления подлинности, которое часто требуется при обработке банкнот. Таким образом, способ и средства, описанные в патенте США 4527051, ограничены скоростью работы от низкой до средней, что является еще одним недостатком уровня техники. В международной публикации 02/50790 описан способ производства защитной метки, содержащей случайно распределенные частицы, включающие отражающие и/или преломляющие слои. В соответствии с международной публикацией 02/50790 используется не только наличие отражающих и/или преломляющих частиц в конкретных местах, но также ориентация каждой отдельно отражающей частицы. Отражающие частицы малы и получаемая случайная оптическая картина крайне сложна, что обеспечивает систему, очень стойкую к физическому изменению. Указанную картину затем используют для генерирования отличительной идентифицирующей информации для каждого объекта. Недостатком способа установления подлинности/идентификации, описанного в международной публикации 02/50790, является то, что большое количество частиц в зоне идентификации помеченного объекта требует какого-либо отбора исходных данных перед сравнением распределения частиц с сохраненными контрольными данными (например, обработки для улучшения изображения соответствии с фиг. 2 указанного документа). Также, определение ориентации слоев требует сложного считывающего оборудования, кроме того, указанная ориентация слоев в покрытии может изменяться со временем под влиянием механических или химических воздействий (смятие, смачивание и т.п.). Несмотря на наличие множества способов, оборудования и систем снабжения метками и установ-2 018391 ления подлинности, описанных в уровне техники и использующих случайное распределение частиц в качестве средства идентификации документов или объектов, ни один из них не применяется в крупном масштабе. Причинами этого может являться один или несколько из следующих пунктов: а) необходимость контакта устройства для считывания с документом или объектом в случае использования магнитных частиц меток, что может привести к зажатию;b) маленький участок обнаружения, который тяжело найти и правильно сфокусировать на документе или объекте;c) необходимость использования крупнозернистых частиц, плохо совместимых с распространенными методами печати при использовании люминесцентных меток;d) большое или даже избыточное количество подлежащей обработке информации о положении и ориентации частиц, что требует либо использования большой базы данных и высокопроизводительных алгоритмов поиска, либо выполнения предварительного отбора части частиц меток;e) трудоемкая обработка, вызванная появлением одной или более предыдущих точек;f) плохая устойчивость метки к механическим или химическим повреждениям. В идеальном случае намеренно введенный случайный признак, выполненный в виде метки, имеющей случайное распределение частиц, и соответствующие средства для установления подлинности должны соответствовать следующим требованиям:a) отсутствие механического контакта документа или объекта с устройством для считывания;b) достаточно большой участок обнаружения, обеспечивающий простое определение местонахождения и фокусировку;c) мощный отраженный от метки сигнал;d) совместимость с большим количеством методов применения;e) небольшой объем записей информации о положении;h) высокая долговечность/прочность метки. Сущность изобретения В настоящем изобретении преодолены недостатки уровня техники и предложены способ снабжения меткой, метка и устройство для установления подлинности и/или идентификации документа или объекта, причем метка основана на случайном распределении легко распознаваемых, поляризующих по кругу частиц, которые наносят на документ или объект с помощью печатной краски или состава покрытия. В частности, используют частицы метки, обладающие свойством отражения поляризованного по кругу света, вместе с соответствующим оборудованием для установления подлинности. Это обеспечивает простое различение метки почти на любом фоне, даже окрашенном и/или отражающем. Метка в соответствии с настоящим изобретением выполнена с возможностью нанесения на большинство материалов и основ, например бумагу, пластик, металл, стекло, печатные объекты и т.д. Использование поляризующих по кругу частиц позволяет оценить метку в нескольких условиях поляризации, выбранных из условий без поляризации, с левой круговой поляризацией и правой круговой поляризацией, причем выбор условий поляризации может быть осуществлен между источником света и меткой или между меткой и наблюдателем или устройством для наблюдения, или и тем, и другим. По меньшей мере два изображения метки в разных условиях поляризации легко вычитают друг из друга,формируя разностное изображение поляризации, которое не содержит составляющих фона, но представляет четкое изображение метки. В частности, в настоящем изобретении предпочтительно формировать разность изображения, полученного в условиях левой круговой поляризации, и изображения, полученного в условиях правой круговой поляризации. Изобретение, таким образом, основано на существовании разного коэффициента отражения частиц меток для света с левой и правой круговыми поляризациями,т.е. свет, отраженный от частиц меток, освещенных неполяризованным светом, имеет по меньшей мере одну поляризованную по кругу составляющую. Выбранными частицами меток являются плоские слои, которые, с одной стороны, имеют существенный размер в двух измерениях (обычно 50 мкм или больше) и тем самым обеспечивают простое обнаружение, и одновременно их не просто утратить из-за трения, износа или смятия документа или объекта, имеющего метку, а с другой стороны, имеют маленькую толщину (обычно примерно 5 мкм), что обеспечивает их совместимость с распространенными способами печати. В важном аспекте изобретения частицы меток наносят с низкой поверхностной плотностью, т.е. чтобы получить небольшое количество частиц на участке метки для ограничения набора данных, представляющих метку, объемом, который может быть легко обработан и сохранен существующим оборудованием для обработки и с достаточной скоростью. В другом аспекте изобретения участок метки имеет достаточно большой, немикроскопический размер для облегчения определения его местонахождения и сканирования документа или объекта. Первой целью настоящего изобретения является создание способа установления подлинности или идентификации объекта с помощью случайного распределения поляризующих по кругу частиц, расположенных на поверхности документа или объекта и образующих метку. Второй целью настоящего изобретения является создание защищенного документа или объекта,имеющего участок, содержащий случайное распределение поляризующих по кругу частиц, подлинность которого может быть установлена оптически неконтактным методом. Еще одной целью изобретения является создание считывающего устройства, выполненного с возможностью установления подлинности/идентификации указанного распределения частиц на документе или объекте. Настоящее изобретение также включает печатную краску или состав покрытия, содержащий поляризующие по кругу частицы, для выполнения указанной метки, многослойную или прессованную пленку, содержащую необходимую концентрацию поляризующих по кругу частиц, а также документ или объект, на который нанесена печатная краска или который покрыт составом покрытия, или имеющий указанную многослойную или прессованную пленку. В соответствии с изобретением поляризующие по кругу частицы предпочтительно выполнены в виде слоев холестерического жидкокристаллического полимера. Такие полимеры отражают поляризованную по кругу составляющую света, т.е. в определенном диапазоне длин волн предпочтительно отражают свет, имеющий определенный тип круговой поляризации (левой или правой в зависимости от полимера). Холестерические жидкокристаллические полимеры имеют молекулярную структуру в виде расположенных по спирали блоков молекул. Такая структура является причиной периодической пространственной модуляции коэффициента преломления материала, которая, в свою очередь, вызывает выборочную передачу/отражение света определенной длины волны и поляризации. Частный случай спирального молекулярного расположения в ХЖКП вызывает круговую поляризацию отраженного света, левую или правую в зависимости от направления вращения молекулярного спирального блока. Метка, содержащая случайное распределение поляризующих по кругу частиц, которые могут быть нанесены на документ или объект с помощью состава покрытия, содержащего слои ХЖКП, таким образом, обеспечивает указанный документ или объект отличительной оптической подписью, выполненной с возможностью обнаружения и различения благодаря характерному отражению поляризованного по кругу света. Указанные частицы, случайно распределенные в печатной краске, также появляются в случайных положениях и ориентациях на печатном документе или объекте. Метка, почти прозрачная, но выполненная с возможностью различения с фоном благодаря эффекту поляризации, может быть использована во всех типах задач установления подлинности, идентификации, отслеживания и слежения, а также для всех типов документов или изделий. Способ снабжения меткой и идентификации или установления подлинности объекта в соответствии с настоящим изобретением включает этапы: а) обеспечения объекта, например банкноты, ваучера, удостоверяющего личность документа, пластиковой карты, печати, этикетки, упаковки, изделия и т.п., случайным распределением частиц, в качестве которых выбраны слои холестерического жидкокристаллического полимера (ХЖКП); b) записи и сохранения в первый момент времени данных, представляющих указанное случайное распределение слоев, с использованием считывающего устройства, содержащего средства освещения и средства оптического обнаружения; с) идентификации или установления подлинности помеченного объекта в последующий момент времени с использованием считывающего устройства, указанного на этапе b), и указанных сохраненных данных, представляющих указанное случайное распределение частиц. Считывающие устройства на этапах b) и с) могут быть разными или разных типов. Термин "считывающее устройство" обозначает устройство, выполненное с возможностью идентификации или установления подлинности документа или объекта, помеченного в соответствии с настоящим изобретением. В дополнение к этому считывающее устройство может быть выполнено с другими возможностями, например, считывания штрихового кода, получения изображения и т.п. Считывающее устройство, в частности, может представлять собой модифицированное устройство для считывания штрихового кода, фотографическую камеру мобильного телефона, оптический сканер и т.п. Указанный способ отличается тем, что слой ХЖКП отражает поляризованную по кругу составляющую света предпочтительно по меньшей мере в одной спектральной области, выбранной из ультрафиолетового, видимого и инфракрасного электромагнитного спектра, т.е. в диапазоне длин волн от 300 до 2500 нм, а указанное считывающее устройство использует круговую поляризацию для различения слоев от фона путем формирования разностного изображения круговой поляризации. Указанное использование круговой поляризации может выполняться, как описано в международной публикации 2004/11273 А 2, A3. Каждое изображение, таким образом, записывают через соответственно фильтры левой и правой круговой поляризации случайного распределения частиц и формируют разностное изображение "правого" и "левого" изображений по пикселям. Стоит отметить, что при этом устраняют все составляющие изображения, не отражающие поляризованный по кругу свет. Как показано в табл. 1, определенная интенсивность света от слоя с правой поляризацией, имеющего коэффициент отражения FR, на полностью поглощающем фоне для заданной длины волны может быть выражена следующим образом: а) освещение светом с левой поляризацией интенсивностью IL:b) освещение светом с правой поляризацией интенсивностью IR: с) освещение неполяризованным светом интенсивностью I: Для случая, когда фон не является полностью отражающим, величины интенсивности приведены в табл. 1. Если слой ХЖКП расположен на фоне, который одинаково отражает составляющие света с левой и правой круговой поляризацией, вклад фона вычитают при формировании разности "левой" и "правой" интенсивности и, таким образом, устраняют из последующих этапов обработки сигнала, которые благодаря этому могут быть полностью сосредоточены на частицах метки. Для корректного вычитания левого и правого изображений друг из друга указанные изображения должны быть сначала приведены к масштабу и выровнены друг с другом. Это значит, что соответствующие пиксели подобных элементов изображения должны быть согласованы. Эта задача может быть болееменее трудоемкой в зависимости от наличия соответствующих искажений изображения. Идеальным случаем является случай, когда левые и правые изображения записаны с одного расстояния, под одним углом и одной фотографической камерой и оптическими средствами. В таком случае масштабирование и выравнивание изображения не требуются. Требуемые изображения метки с левой и правой круговой поляризацией могут быть получены несколькими способами, однако в каждом из них считывающее устройство должно иметь по меньшей мере один фильтр круговой поляризации, что очевидно для специалиста в данной области техники. Предпочтительно считывающее устройство имеет фильтры левой и правой круговой поляризации:a) с использованием двух фотографических камер, имеющих соответственно фильтры левой и правой круговой поляризации; для получения двух "параллельных" изображений, выполненных на одном расстоянии и под одним углом обзора, могут использовать одни оптические средства со светоделителем;b) с использованием одной фотографической камеры, имеющей светоделитель и средства для выбора левой и правой поляризации с получением разделенного изображения, соответствующего виду объекта с левой и правой поляризацией; такой вариант можно использовать особенно для недорогого оборудования;c) с использованием одной фотографической камеры в комбинации с электрооптическим фильтром,например, описанным в патенте Германии 10211310, обеспечивающим переменный выбор левой и правой круговой поляризации;d) с использованием средств для освещения с левой и правой круговой поляризацией. В варианте с) левое и правое изображения получают последовательно, что требует в два раза больше времени, чем в вариантах а) и b), однако такой вариант обладает тем преимуществом, что пиксели изображений с левой и правой круговой поляризацией с самого начала полностью совпадают, что позволяет избежать выполнения трудоемких алгоритмов согласования изображений. Использование одной фотографической камеры также позволяет использовать данный вариант для недорогого оборудования. В варианте d) используют фотографическую камеру без фильтра круговой поляризации, а метку освещают последовательно светом с левой и правой круговой поляризацией и соответствующие данные о левом и правом изображении записывают последовательно. Как и в варианте с), вариант d) также обладает тем преимуществом, что пиксели изображений с левой и правой круговой поляризацией с самого начала полностью совпадают, что позволяет избежать выполнения трудоемких алгоритмов согласования изображений. Использование одной фотографической камеры также позволяет использовать данный вариант для недорогого оборудования. Последовательное освещение светом с левой и правой круговой поляризацией может также быть объединено с описанными выше вариантами а)-с). Свет с левой и правой круговой поляризацией может быть получен двумя способами: либо с помощью двух последовательно освещающих источников света, имеющих фильтры левой и правой круговой поляризации соответственно, либо с помощью одного источника света, имеющего электрооптический фильтр для переменного выбора левой и правой круговой поляризации. Источники света, кроме того, могут быть источниками света с выборочным спектром, например,светоизлучающими диодами (СИД) или лазерными диодами (ЛД). Фильтр круговой поляризации может также быть объединен со светофильтром. Датчик изображения, используемый для получения изображения, может быть либо монохромным,-5 018391 либо цветным датчиком изображения КМОП- или ПЗС-типа, как известно специалистам в данном области техники. Монохромные датчики изображения на основе кремния обладают чувствительностью в диапазоне длин волн, который превышает диапазон видимых волн и включает волны длиной от менее 350 до примерно 1100 нм. Кроме возможности использования в диапазоне длин видимых волн (400-700 нм) такие датчики изображения могут использоваться для получение изображения в близком к ультрафиолетовому диапазоне длин волн (длины волн менее 400 нм), а также в близком к инфракрасному диапазоне длин волн (длины волн более 700 нм). Датчики изображения, выполненные из других полупроводников,например германия (Ge) или индий-галлия-арсенида (InGaAs), обеспечивают получение изображение в оптическом инфракрасном диапазоне длин волн до 2500 нм. Фотографическая камера или датчик изображения, получающие изображение, а также источник света может также иметь оптические фильтры (далее - светофильтры) для выбора спектрального диапазона, в котором метка отражает поляризованное по кругу излучение. В предпочтительном примере осуществления указанное устройство для установления подлинности имеет по меньшей мере один светофильтр, который может представлять собой фильтр из цветного стекла или интерференционный фильтр,полосовой фильтр, фильтр с широкой или узкой полосой пропускания, причем полоса пропускания - это диапазон длин волн, в котором фильтр, по меньшей мере, частично пропускает электромагнитное излучение. Слои холестерического жидкокристаллического полимера (ХЖКП) имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом (менее 400 нм), видимом (400-700 нм) или инфракрасном (700-2500 нм). Указанная спектральная полоса отражения может быть узкой (половина ширины менее 50 нм) или широкой (половина ширины 50 нм или более). Свет, отраженный слоем ХЖКП со спектральной полосой отражения,преимущественно поляризован по кругу, т.е. имеет левую или правую круговую поляризацию. Круговая поляризация - это тип распространения электромагнитных волн, например света, в котором вектор электрического поля со временем описывает круг. Вектор электрического поля, таким образом, описывает спираль вдоль направления распространения волны. Круговая поляризация может быть левой или правой в зависимости от направления вращения вектора электрического поля. В предпочтительном примере осуществления, кроме того, слой ХЖКП имеет по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. Такие слои имеют многопластовую структуру и описаны в одновременно находящейся на рассмотрении европейской патентной заявке 06116141.0 того же заявителя, которая включена в данный документ посредством ссылки. В частности, слои могут быть выполнены таким образом, что каждая спектральная полоса отражения отдельно имеет левую или правую круговую поляризацию. Например, слой ХЖКП, имеющий две узкие спектральные полосы отражения на длине волны 450 и 650 нм, имеет один из четырех разных вариантов поляризации, а именно 450 (правая)-650(правая), 450 (правая)-650 (левая), 450 (левая)-650 (правая), 450 (левая)-650 (левая). В дополнение к спектральному отражению и поляризации отраженного света слои могут иметь другие свойства, например люминесцентные, магнитные и т.д. Участок обнаружения, т.е. участок, на котором метка используется для идентификации или установления подлинности объекта, может быть меньше самой метки. Случайное распределение поляризующих по кругу частиц, выполненных с возможностью простого распознавания, предпочтительно используется на участке обнаружения площадью по меньшей мере 1 мм 2, предпочтительно по меньшей мере 25 мм 2, более предпочтительно по меньшей мере 100 мм 2. Выбор макроскопического участка обнаружения упрощает определение местонахождения и считывания метки при промышленном применении,в котором крайне важна скорость. Участок обнаружения может однако иметь площадь 1 мм 2 или менее при условии, что указанный участок может быть легко идентифицирован (например, с помощью других графических элементов,представленных на рынке). Таким же образом участок обнаружения может занимать и всю видимую поверхность объекта. К двум проблемам, которые должны быть решены относительно участка обнаружения, относятся а) быстрое нахождение и однозначное определение границ искомого участка и b) надежное считывание его содержимого. Первая проблема может быть решена, например, путем использования другого видимого или выполненного с возможностью обнаружения признака, который указывает и определяет границы участка обнаружения. Вторая проблема решается путем использования поляризующих по кругу частиц меток в соответствии с настоящим изобретением. Даже в местах наличия лишь небольшого количеств слоев ХЖКП в метке вероятность совпадения положений слоев в первой метке с положениями слоев во второй метре крайне мала. Достаточно лишь двадцати слоев ХЖКП для создания отличительной подписи, которая в сущности неповторима и одновременно очень компактна для хранения. В случае цифрового разбиения участка обнаружения на участок размером 3232 поля, на участке всего получается 1024 поля. Каждая частица приписывается (может занимать) одному из этих полей и, таким образом, может быть представлена как буква из набора из 1024=103 знаков. При наличии 20 частиц количество возможных комбинаций, таким образом, имеет по-6 018391 рядок 1023. С другой стороны, специалисту в данной области техники ясно, что намного большее количество цифровых полей и намного большее количество слоев могут быть использованы для улучшения устойчивости метки, если позволяют доступные объемы хранения и производительность обработки данных. В другом варианте участок размером 3232 поля может быть представлен как матрица из 32 цифровых значений по 32 бита каждое. Если поле занято по меньшей мере одним слоем, то соответствующий бит соответствующего числа равен 1, в противном случае он равен 0. Указанное случайное распределение содержит от 3 до 1000 слоев, расположенных на участке обнаружения, предпочтительно от 10 до 300 слоев, более предпочтительно от 30 до 100 слоев. Подходящее количество слоев на участок может быть легко установлено для данной прикладной задачи путем обеспечения подходящей концентрации слоев в используемом материале. Если метку наносят путем трафаретной печати, то концентрации слоев порядка 1% обычно достаточно для обеспечения требуемого количества слоев на участке печатного документа. Предпочтительно случайное распределение частиц получают на внешней поверхности обработанного объекта путем нанесения состава покрытия или прикрепления фольги к объекту. Покрытие может представлять собой, например, защитный лак, содержащий требуемое количество слоев ХЖКП в качестве дополнительного компонента. С учетом высокой прозрачности слоев ХЖКП такая метка почти невидима невооруженным глазом, но может быть обнаружена с использованием конкретного эффекта поляризации, обеспечиваемого слоями ХЖКП, при необходимости в комбинации с оптическим светофильтром. Слои ХЖКП, однако, могут быть нанесены с использованием любого метода нанесения, либо путемi) покрытия или печати объекта или его части жидким составом покрытия, вязким составом прикрытия или твердым, в частности, выполненным с возможностью плавления порошковым составом покрытия"бронзирования", либо путем ii) прикрепления к объекту этикетки, слоистого материала, пленки, переносной фольги или любого предмета, выполненного с возможностью переноса и предварительно обработанного в соответствии с пунктом i) выше. Объект может, таким образом, содержать или представлять собой этикетку, слоистый материал, пленку, переносную фольгу или любой предмет, выполненный с возможностью переноса, которые содержат указанное случайное распределение слоев ХЖКП. Однако необходимо убедиться в сохранении слоев на печатном документе или объекте для обеспечения их дальнейшей идентификации/установления подлинности. В случае выполнения окончательного покрытия лаком или слоистым материалом (как для банкнот, карт или удостоверяющих личность документов) частицы можно рассматривать как прочно прикрепленные к документу или объекту независимо от метода их нанесения на документ или объект. Предпочтительными частицами являются частицы, описанные в европейской патентной заявке 06116141.0 и сопутствующих документах. Пигменты ХЖКП, подходящие для применения в настоящем документе, описаны в европейских патентах 1213338 В 1, 0685749 В 1, 0601483 А 1, 0887398 В 1,патентах Германии 19922158 А 1, 4418490 А 1 и международной публикации 2006/063926. Также необходимо отметить патенты США 5211877, 5362315 и 6423246. Такие частицы имеют толщину порядка от 1 до 10 мкм и размер слоя порядка от 10 до 100 мкм и получаются путем измельчения соответствующей исходной пленки жидкого кристаллического полимера. Предпочтительные слои для использования в настоящем изобретении имеют толщину в диапазоне от 1 до 10 мкм и средний размер слоя в диапазоне от 20 до 100 мкм. Слои предпочтительно наносятся на документ или объект с использованием состава покрытия. При этом подходящее количество слоев смешивают с составом покрытия, содержащим по меньшей мере одно связующее вещество в качестве дополнительного компонента. Подходящая концентрация слоев в связующем веществе находится в диапазоне от 0,01 до 20 мас.%, предпочтительно от 0,1 до 3 мас.%, наиболее предпочтительно концентрация находится в диапазоне от 0,2 до 1 мас.%. Связующее вещество может содержать дополнительные компоненты, в частности наполнители и примеси, а также окрашивающие агенты и другие элементы обеспечения безопасности печатной краски. Предпочтительная плотность слоя метки составляет не более 100 слоев на 1 мм 2, предпочтительно не более 35 слоев, наиболее предпочтительно не более 7 слоев на 1 мм 2. Метка может, кроме того, состоять из разных типов частиц. Кроме того, метку, представленную указанными слоями заданной круговой поляризации с указанной плотностью, можно скрыть под намного большим количеством других пигментных частиц, которые могут быть той же или другой природы и иметь тот же или другой цвет. В частности, метка, представленная небольшим количеством пигментных слоев холестерического жидкокристаллического полимера одной круговой поляризации, может быть скрыта в большем количестве пигментных слоев холестерического жидкокристаллического полимера противоположной поляризации. Печатные краски или составы покрытия, подходящие для данного примера осуществления настоящего изобретения, таким образом, должны, по меньшей мере, содержать компонент лака (связующего вещества) и слои метки (ХЖКП). Также могут присутствовать пигменты, красящие вещества, наполни-7 018391 тели, примеси, вещества фотоинициации и т.п. Основа, на которую наносят слои ХЖКП, может быть выполнена из любого материала, совместимого с печатной краской или лаком, предпочтительно основой является бумага, картон, пластик или металл. Также покрытие могут наносить на тканые и нетканые материалы. Основа может, кроме того, быть черной, белой, окрашенной и/или отражающей. Несмотря на то что черная основа обеспечивает наилучший контраст для отражения слоя ХЖКП, поляризационные свойства слоев обеспечивают различение слоев от фона, даже если фон не черный. Основа может также содержать отличительные знаки, например текст, штриховой или матричных код. Покрытие, содержащее слои ХЖКП, может быть покрыто или на нем могут быть напечатаны отличительные знаки, например текст, штриховой или матричный код при условии, что по меньшей мере часть слоев остается выполненной с возможностью обнаружения для установления подлинности, что очевидно для специалиста в данной области техники. Из большого количества используемых методов печати, таких как глубокая печать, флексографическая печать и трафаретная печать, предпочтительно выбран способ нанесения покрытия. Отвердение связующего вещества после нанесения покрытия обеспечивает неподвижную фиксацию и прочное прикрепление частиц. Это важно при использовании случайного распределения отдельных частиц в качестве средства снабжения меткой и идентификации для обеспечения надежного, долговечного и стабильного идентификатора в нормальных условиях использования объекта. В случае нанесения метки путем "глубокой печати" предварительно заданное расположение воронок печатной формы глубокой печати может служить в качестве естественной цифровой матрицы мест нанесения капель печатной краски. Каждая такая капля может содержать по меньшей мере один слой - в таком случае цифровое значение элемента матрицы равно "1", или не содержать слоев вообще - в таком случае цифровое значение элемента матрицы равно "0". Такая "естественная" оцифровка информации о положении слоев может быть полезной при считывании метки для правильного, простого и быстрого позиционирования считывающей маски. Вероятность наличия одного или более пигментных слоев в элементе матрицы зависит от концентрации слоев в печатной краске. Другие методы печати, отличные от "глубокой печати", могут быть использованы с получением того же предварительно заданного расположения капель печатной краски, а именно флексографическая и струйная печать. Метка такого типа очень устойчива к влиянию окружающей среды, так как после закрепления частиц изменение их положений маловероятно. Если частицы достаточно большие, утрата частиц из-за трения или износа также маловероятна. В случае использования большой плотности частиц, например плотности, соответствующей полному покрытию поверхности на ограниченном участке печатного признака, которая может быть получена, например, с использованием печатной краски трафаретной печати,содержащей примерно 20% пигментных слоев ХЖКП по массе, преимущественным является выбор подмножества из общего количества имеющихся слоев для ограничения данных, представляющих случайное распределение, в доступных для обработки пределах. Указанные данные, представляющие указанное случайное распределение, затем получают путем выбора некоторого количества слоев из большего общего количества в соответствии с заданным критерием, например положением, ориентацией или графическим дизайном. Критерий положения может быть реализован, например, так, чтобы учитывалось только положение изолированных частиц вдоль границы печатного признака, а положения совокупности частиц внутри печатного признака не учитывались. В другом варианте некоторые мелкие элементы печатного фона могут быть использованы в качестве контрольных точек для определения местонахождения слоев надлежащим образом. Критерий ориентации может быть реализован, например, путем использования отражающих свойств частиц, освещения и наблюдения под определенным углом. Учитывают только частицы, которые отражают свет от источника света в устройство для обнаружения в указанных условиях, а частицы, которые не отражают свет в указанных условиях, не учитывают. Поворот или наклон помеченного объекта относительно источника освещения и детектора приводит к тому, что другое подмножество частиц соответствует условиям отражения, поэтому возможность использования этого типа выбора сильно зависит от точного воспроизводства первоначально выбранных условий считывания. Критерий графического дизайна может быть реализован путем использования цвета или свойства изменения цвета частиц. Полное покрытие поверхности ограниченного участка печатного признака может быть реализовано, например, путем использования смеси частиц различных типов. Для этого может быть использован один или более известных типов частиц отдельно или вместе для получения указанных данных, представляющих указанное случайное распределение. Выбор частиц, принадлежащих известному типу, в данном случае основан на заданном оптическом свойстве. Кроме способа снабжения меткой, настоящее изобретение также предлагает документ или объект,имеющий метку в соответствии с приведенным выше описанием. В частности, документ или объект, помеченный по меньшей мере на одном участке случайным распределением слоев ХЖКП, отличающийся тем, что слои ХЖКП отражают поляризованную по кругу составляющую света. Документ или объект в соответствии с описанным выше отличается тем, что указанные слои ХЖКП имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. Документ или объект в соответствии с описанным выше отличается тем, что указанные слои ХЖКП имеют по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. Документ или объект в соответствии с описанным выше отличается тем, что каждая спектральная полоса отражения отдельно имеет левую или правую поляризацию по кругу. Документ или объект в соответствии с описанным выше отличается тем, что указанное случайное распределение выполнено на участке площадью по меньшей мере 1 мм 2, предпочтительно по меньшей мере 25 мм 2, более предпочтительно по меньшей мере 100 мм 2. Документ или объект в соответствии с описанным выше отличается тем, что указанное случайное распределение слоев ХЖКП нанесено на уже имеющиеся отличительные знаки. Документ или объект в соответствии с описанным выше отличается тем, что указанное случайное распределение содержит от 3 до 100 слоев, предпочтительно от 10 до 300 слоев, более предпочтительно от 30 до 100 слоев. Кроме этого, настоящее изобретение также предлагает применение пигментных слоев холестерического жидкокристаллического полимера (ХЖКП) для снабжения документа или объекта меткой со случайным распределением частиц для установления подлинности/идентификации устройством для установления подлинности. Указанные слои ХЖКП отражают поляризованную по кругу составляющую света, а указанное устройство для установления подлинности использует круговую поляризацию для различения слоев метки от фона путем формирования разностного изображения круговой поляризации. Указанные слои ХЖКП имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. В другом варианте указанные слои ХЖКП имеют по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. Каждая спектральная полоса указанных ХЖКП может дополнительно иметь левую или правую круговую поляризацию. Еще одним аспектом изобретения является применение слоев ХЖКП, как указано выше, причем случайное распределение получено или использовано на участке обнаружения площадью по меньшей мере 1 мм 2, предпочтительно по меньшей мере 25 мм 2, более предпочтительно по меньшей мере 100 мм 2. Еще одним аспектом изобретения является применение слоев ХЖКП, описанное выше, причем указанное случайное распределения содержит от 3 до 100 слоев, предпочтительно от 10 до 300 слоев, более предпочтительно от 30 до 100 слоев. Концентрация слоев ХЖКП в составе покрытия для установления подлинности объекта в соответствии с настоящим изобретением составляет предпочтительно от 0,01 до 20 мас.%, более предпочтительно от 0,1 до 3 мас.%, наиболее предпочтительно от 0,2 до 1 мас.%. Изобретение дополнительно предлагает устройство для идентификации или установления подлинности объекта, имеющего метку, содержащую случайно распределенные частицы, причем указанное устройство содержит средства освещения и средства оптического обнаружения, отличающееся средствами обнаружения и анализа поляризованного по кругу света и средствами формирования разностного изображения круговой поляризации. Устройство в соответствии с изобретением может иметь по меньшей мере один фильтр круговой поляризации, предпочтительно отдельно фильтры левой и правой круговой поляризации. Устройство в соответствии с изобретением может дополнительно иметь по меньшей мере один светофильтр. Указанное устройство содержит по меньшей мере один электронный датчик изображения, выбранный из группы, состоящей из монохромных датчиков изображения и цветных датчиков изображения,причем указанный датчик изображения может быть дополнительно выбран из группы, состоящей из КМОП- и ПЗС-датчиков изображения. Указанное устройство может быть встроено в устройство, выполняющее другие функции, например выполнено в виде фотографической камеры мобильного телефона. Указанное устройство может дополнительно содержать призму деления изображения и два фильтра круговой поляризации. Предпочтительные средства для оптического обнаружения содержат компактную и маленькую призму 1 в соответствии с фиг. 4. Призма выполнена с возможностью простой установки в имеющееся устройство для получения изображения (например, фотографическую камеру или мобильный аппарат) 2 без необходимости выполнения его значительных изменений (см. фиг.5). Указанная призма 1,1' может содержать средства 3 для двустороннего крепления, которые могут быть выполнены в виде магнитного крепления, винта и т.п., так чтобы обеспечивать крепление призмы перед линзой устройства для получения изображения. Призма 1, как показано на фиг. 4 а и 4b, предпочтительно является равнобедренный призмой,имеющей угол при вершине Ф, находящийся в диапазоне от 140 до 170 Призма может быть выполнена из цельного оптически подходящего материала (стекла, пластика), имеющего коэффициент преломления в диапазоне от 1,3 до 1,9. В другом примере призма может содержать две прямоугольные полупризмы 1,1', соединенные вместе для образования одной призмы (см. фиг. 4b, 4 с). Устройство для считывания содержит указанную призму 1, объединенную с линзой 3 (фиг. 4 а) и электронным датчиком изображения. Указанная линза может представлять собой имеющуюся в фотографической камере, мобильном телефоне и т.п. линзу. Назначение призмы состоит в раздвоении изображения метки I на два одинаковых изображения II, 12 (фиг. 4 а), которые попадают через линзу 3 на кристалл 2 датчика изображения. На кристалл 2 датчика изображения, который может быть ПЗС- или КМОП-устройством, попадают одновременно два изображения метки I, соответствующие каждой из двух поляризаций соответственно. Для этого призма 1 содержит два фильтра 4, 4' поляризации, которые передают свет с левой и правой круговой поляризацией соответственно. Фильтры поляризации могут быть расположены на обеих сторонах верхней части призмы (см. фиг. 4b). В другом варианте фильтры 4, 4' могут быть расположены на нижней части (основании) призмы (см. фиг. 4 с). Дополнительно указанные фильтры 4, 4' поляризации могут быть объединены со светофильтрами для выборочной передачи конкретных диапазонов длин волн. Описанная выше призма и фильтры в соответствии с назначением в настоящем изобретением могут быть заменены другими типами призм и другими способами и устройствами для анализа состояний круговой поляризации на изображениях, известными специалистам в данной области техники. В частности, соответствующие назначения призмы и линзы могут быть объединены вместе в одном устройстве: в одной двойной линзе или двойной линзе Френеля, причем отдельные части двойной линзы могут иметь фильтры левой и правой круговой поляризации. Пример осуществления, содержащий двойную линзу Френеля с фильтрами правой и левой круговой поляризации, в частности, предпочтителен, так как такая линза недорога и может быть выполнена как цельный, плоский слой пластика. Данные об изображении могут также быть записаны с использованием цифровой фотографической камеры, имеющей макросъемочный объектив и указанный оптический элемент деления изображения. Преимущественно может использоваться светорассеивающий белый купол в соответствии с фиг. 8, обеспечивающий визуальный доступ к образцу через отверстие и содержащий ненаправленные средства для освещения. Предпочтительное средство для освещения для использования с указанным устройством для считывания содержит кольцевой источник света, который может быть выполнен как кольцо из белых или цветных светоизлучающих диодов и использоваться для освещения указанного белого купола. Купол, в свою очередь, рассеивает свет на образец, обеспечивая условия видимости, по существу, всех слоев ХЖКП в метке на изображении фотографической камеры. Источники рассеивающего освещения различных производителей (Siemens, Advanced illumination, CCS и т.п.) известны специалистам в данной области техники и доступны на рынке. В другом примере осуществления для улучшения контраста частиц ХЖКП и фона может преимущественно использоваться цветное освещение. В другом примере осуществления в соответствии с изобретением средства для освещения указанного устройства для считывания рассеивают свет не полностью. Использование, по меньшей мере, частичного направленного освещения позволяет выбрать только ту часть частиц, которая соответствует конкретным условиям отражения для выбранной комбинации освещения и углов обнаружения. Простая установка для освещения и обнаружения под прямым углом относительно плоскости основания (прямой свет, вид под прямым углом) позволяет обнаружить (т.е. выбрать) только те слои ХЖКП,плоскость которых ориентирована под углом 20 или менее к плоскости основания. В соответствующем примере осуществления сбор данных об изображении метки на документе или объекте выполняется простой фотографической камерой, имеющей макросъемочный объектив и призму,две верхние плоскости которой имеют фильтры левой и правой поляризации. Освещение выполняется источником света от фотографической камеры, например мигающим светом. В этом случае только часть слоев ХЖКП отражает свет по направлению к фотографической камере и появляется на изображении. Таким образом, выполняется выбор слоев ХЖКП с использованием средств для направленного освещения указанного устройства для считывания. Также может быть использована последовательность (k=1N) направленных источников света, которые включаются по одному в каждый момент времени, для получения соответствующей последовательности (k=1N) изображений одной совокупности частиц. Эти изображения могут быть впоследствии объединены в одном изображении путем использования интенсивности каждого пикселя i,j:I(i,j)=Max(I1(I,j),I2(Ij),IN(I,j. На каждом последовательном этапе в каждый момент времени также могут включаться более одного направленного источника света. Указанное устройство может дополнительно содержать средства для освещения документа или объекта поляризованным по кругу светом. В первом примере осуществления имеется отдельный источник света для света с левой и для света с правой круговой поляризацией, причем источники света попеременно включаются и выключаются. Во втором примере осуществления используется один отличи- 10018391 тельный источник света, имеющий электрооптический фильтр, такой как описанный в патенте Германии 10211310, обеспечивающий поочередный выбор левой и правой круговой поляризации. Также может использоваться отличительный источник света и механическое переключение фильтров левой и правой круговой поляризации. Указанное устройство может дополнительно включать аппаратное и программное обеспечение,обеспечивающие выполнение обработки, а также передачи информации по проводным или беспроводным каналам передачи данных или сети интернет. Обработка данных требуется для получения (сбора) изображения, масштабирования, выравнивания, вычитания левого и правого изображений друг из друга(согласование и обработка данных), а также анализа результатов (установления подлинности или идентификации метки). В случае наличия канала передачи данных некоторые из этих операций могут быть выполнены удаленным компьютером. Еще одним аспектом изобретения является способ изготовления устройства для установления подлинности объекта, имеющего случайное распределение частиц ХЖКП, отличающийся тем, что оптический элемент деления изображения, имеющий фильтры левой и правой круговой поляризации, монтируют с фотографической камерой мобильного телефона. Еще одним аспектом изобретения является применение указанного устройства для установления подлинности, содержащего оптический элемент деления изображения, имеющий фильтры левой и правой круговой поляризации, смонтированные с фотографической камерой мобильного телефона, для установления подлинности объекта, имеющего случайное распределение частиц ХЖКП. Указанное устройство может дополнительно содержать светофильтр. Различные фильтры могут быть использованы в комбинации с фильтрами поляризации для улучшения качества изображения, что очевидно для специалистов в данной области техники. Спектральная характеристика черно-белого датчика, например электронного ПЗС- или КМОП-кристалла датчика изображения, может быть изменена соответствующими светофильтрами. Фильтры из цветного стекла или интерференционные фильтры могут быть использованы для улучшения контраста изображения благодаря расположению отражения частиц в определенном диапазоне длин волн электромагнитного спектра. В способе установления подлинности или идентификации в соответствии с настоящим изобретением, как показано на фиг. 4, случайное распределение слоев ХЖКП содержится в или на определенном участке документа или объекта, указанный документ или объект помещают перед считывающим устройством, содержащим указанные оптические средства, т.е. призму деления изображения и поляризации, а также датчик изображения, таким образом, чтобы получить изображения от датчика изображения. При необходимости используют отдельные средства для освещения. В случае, когда оптическим элементом деления изображения является призма, каждая наклонная поверхности призмы может содержать фильтры левой и правой поляризации соответственно, тем самым обеспечивая отдельное изображение на двух отдельных частях датчика изображения, соответствующих метке I, освещенной светом с левой и правой круговой поляризацией соответственно. Оба изображения I1, I2 метки I затем накладывают друг на друга с выполнением при необходимости преобразования и масштабирования, и изображения I1, I2 вычитают друг из друга для получения разностного изображения I1-I2, не содержащего неполяризованные составляющие фона. Из разностного изображения определяют положения частиц (слоев) метки и устанавливают подлинность или идентифицируют документ или объект путем сравнения данных о положении частиц метки с предварительно записанной информацией, полученной из базы данных. База данных или ее часть может быть встроена в устройство для считывания, обеспечивая автономную идентификацию. В другом варианте база данных или ее часть находится на внешнем сервере (компьютере), требующем удаленного запроса для установления подлинности или идентичности объекта. В целом, указанное разностное изображение I1-I2 получают путем использования двух изображений одной метки, полученных через фильтры левой и правой поляризации соответственно, затем требуется выполнение сравнения по точкам соответствующих точек двух изображений для определения наличия или отсутствия в какой-либо точке поляризующего пигментного слоя и наличия отражения составляющей света с левой или правой поляризацией от поляризующего пигментного слоя. Соответствие точек левого и правого изображений может быть установлено до выполнения операции вычитания. Это может быть выполнено алгоритмом согласования изображения, который заключается в ориентации изображения по графическому дизайну или ему подобному в зоне метки с указанием на местные элементы изображения. Такие алгоритмы согласования изображения известны и доступны для специалистов в данной области техники. В первом предпочтительном примере осуществления метки в соответствии с настоящим изобретением слой ХЖКП метки отражает составляющую света с одной круговой поляризацией в пределах диапазона длин волн в видимом спектре. Наличие или отсутствие такого слоя может быть впоследствии определено из разницы отражательной способности для света с левой и правой круговой поляризацией в указанном диапазоне спектра. В другом примере осуществления слой ХЖКП отражает свет более чем в одном диапазоне видимого спектра, в каждом из которых слой может отражать отдельно либо составляющую света с левой, либо с правой круговой поляризацией. Двойные слои круговой поляризации (левой и правой) могут быть однозначно обнаружены с помощью комбинации поляризации и светофильтров. Важным преимуществом слоев ХЖКП является их довольно большой размер, составляющий от 20 до 100 мкм, и их довольно маленькая толщина, составляющая примерно от 1 до 10 мкм (обычно 3 мкм). Небольшая толщина слоев ХЖКП позволяет им быть включенными в распространенные печатные краски (например, в лакировальную олифу) и напечатанными распространенным печатным оборудованием,несмотря на довольно большой размер слоя, что имеет значение, так как слои ХЖКП в определенной степени являются гибкими материалами. Большой размер слоев ХЖКП, используемых в качества частиц меток в настоящем изобретении,обеспечивает их простое обнаружение на документе или объекте. С учетом большого размера слоев участок метки может также быть выбран большим для упрощения определения местонахождения. Поверх имеющихся отличительных знаков могут быть нанесены прозрачные слои ХЖКП. Тем самым слои ХЖКП, содержащие покрытие, уплотняют отличительные знаки, и обеспечивают установление отсутствия повреждения отличительных знаков. Примерно от 20 до 50 слоев достаточно для однозначной идентификации большого количества документов или объектов, таким образом, ограничивается количество данных, подлежащих обработке и предварительной записи в контрольной базе данных. В зависимости от документа или объекта, подлежащего идентификации, зона нанесения метки может проходить по эффективно используемой зоне идентификации, в крайнем случае, метка может занимать весь документ или объект. Неблагоприятные эффекты повреждения и загрязнение помеченного документа или объекта уменьшаются, так как идентификация в соответствии с настоящим изобретением не требует полного соответствия фактически полученного изображения слоя и изображения, предварительно записанного в контрольной базе данных. В действительности подлинность документа или объекта может быть установлена, даже если только часть предварительно записанных в базе данных положений слоев имеется на рассматриваемом документе или объекте. С другой стороны, если на документе или объекте присутствуют слои, отсутствующие в предварительно записанной базе данных, рассматриваемый документ или объект признается подделкой. Эти преимущества вместе преодолевают многие недостатки уровня техники, связанные с низкой скоростью установления подлинности, зажатием, загрязнением документа и т.п. Участок метки содержит участок, используемый для обнаружения (считывания) метки, но может быть намного больше. Предпочтительная площадь участка обнаружения составляет один квадратный сантиметр, но в зависимости от прикладной задачи также могут использоваться большие или меньшие площади. Участок обнаружения также может занимать весь образец. Когда участок обнаружения большой, позиционирование устройства для считывания проще, а установление подлинности и идентификация быстрее. В любом случае, участок, изображение которого получено устройством для считывания,должен быть больше фактического участка метки, подлежащей проверке на подлинность, для обеспечения компенсации небольших ошибок позиционирования документа и объекта, имеющего метку. Установление метки обязательно включает этап определения ее точного положения на документе или объекте. Объем данных подписи, т.е. набор данных, отражающих наличие частиц метки в конкретных местах, является важным вопросом. Как известно для специалистов в данной области техники, идентификация больших записей данных требует выполнения трудоемкого поиска в контрольной базе данных, и для уменьшения времени поиска в базе данных необходимо ограничить объем самой подписи. Для определения подписи объекта могут быть использованы несколько параметров, например положение, ориентация,цвет слоев, по возможности их двойная поляризация и т.п. Значительное уменьшение объема подписи может быть достигнуто путем ограничения подписи, как представляющей только положение слоев. Для последующего уменьшения объема набора данных для обработки данные, полученные от соседних пикселей на участке обнаружения, могут быть объединены для уменьшения искажения и получения однозначной подписи объекта. Например, данные квадрата из четырех, девяти или шестнадцати и т.д. соседних пикселей могут быть объединены для представления значения "макропикселя". Это значит,что только большие или отличительные слои или кластеры слоев, проходящие по более чем одному пикселю, используются в окончательной наборе данных ("алгоритм макропикселя"). Для уменьшения объема набора данных для обработки также могут быть использованы другие статистические средства уменьшения искажения, например средства скольжения или спектральной фильтрации с преобразованием Фурье. Установление подлинности может быть выполнено с использованием лишь нескольких параметров,предпочтительно положения определенного участка, выбранного для установления подлинности объекта. В другом варианте другие параметры слоев, например ориентация, цвет, зависимость изменения цвета от угла обзора и т.п., могут быть включены в набор данных, хранящийся в базе данных как контрольный для установления подлинности. Использование случайного распределения слоев ХЖКП создает отличительную идентичность объекта. Указанное распределение имеет несколько "степеней случайности", которые необходимо подделать для создания точной копии. Этими степенями являются положение каждого слоя ХЖКП, свобода ориентации указанных слоев по всем трем осям, диаметр слоев, цвет и изменение цвета слоев, поляризация слоев (левая, правая или и та, и другая), глубина слоев в лаке, цвет первого слоя объекта. Полная вероятность успешного копирования метки крайне мала, так как множество слоев должно совпасть с контрольными слоями одновременно. При увеличении количества слоев ХЖКП вероятность подделки уменьшается из-за сложности воспроизводства метки. Производство слоев ХЖКП является сложным и можно выполнить большое количество различных типов слоев ХЖКП. Недоступность исходного материала является первым важным препятствием при изготовлении подделки. Вторым препятствием является сложность воссоздания распределения слоя на участке подписи и совпадения всех степеней случайности. Установление подлинности или идентификацию документа или объекта выполняют путем сравнения полученных данных о положении, ориентации, цвете, изменении цвета и т.п. слоев на участке метки документа или объекта с "подписью" оригинального документа или объекта, которая предварительно сохранена в базе данных. Может быть использована база исходных данных или индексированная база данных. Преимущество индексированных баз данных заключается в возможности быстрого, контекстного поиска и доступа к информации. Если на документе или объекте находят положения слоев, не соответствующие предварительно сохраненной информации, документ или объект считают подделкой. Если предварительно сохраненная информации содержит положения слоев, которые отсутствуют на документе или объекте, документ или объект считают подлинным. Может требоваться наличие минимального содержания оригинальных слоев для установления подлинности метки. Например, подпись может считаться подлинной, когда 85% положений случайных слоев ХЖКП совпадает с оригинальной предварительно записанной подписью в базе данных. Сравнение может быть ограничено только частью "подписи" документа или объекта для экономии времени. Однако для обеспечения однозначной идентификации необходимо сравнить достаточное количество положений слоев. Метка настоящего изобретения, являющаяся характерной подписью каждого документа или объекта, может служить для отслеживания или слежения за документом или объектом. Случайное распределение слоев ХЖКП на участке метки или по меньшей мере части указанных слоев предварительно записывают в базу данных. Позже документ могут проверить подходящим устройством для считывания (которое может соответственно представлять собой модифицированную фотографическую камеру мобильного телефона или модифицированное серийное устройство для сканирования, например, серийный планшетный сканер, но предпочтительно представляет собой отдельное устройство для считывания) и полученную "подпись", соответствующую положениям слоев, могут идентифицировать в указанной базе данных, т.е. могут определить идентичность документа. Перечень чертежей Ниже приведено подробное описание изобретения с использованием графических материалов и примеров осуществления. Фиг. 1 схематично представляет способ и систему для снабжения меткой и идентификации в соответствии с настоящим изобретением. Фиг. 2 схематично представляет метку в соответствии с настоящим изобретением. Фиг. 3 схематично представляет устройство для считывания в соответствии с настоящим изобретением и различными возможными примерами осуществления:A) с двумя фотографическими камерами, имеющими фильтры левой и правой круговой поляризации соответственно;B) с одной фотографической камерой, имеющей призму деления изображения, содержащую фильтры левой и правой круговой поляризации;C) с одной фотографической камерой, имеющей электрооптический переключатель для последовательного выбора левой и правой круговой поляризации;D) с одной фотографической камерой, имеющей последовательное освещение с левой и правой поляризацией. Фиг. 4 а) показывает функционирование призмы поляризации и деления изображения, установленной в фотографической камере;b) схематично представляет первый пример осуществления призмы поляризации и деления изображения;c) схематично представляет второй пример осуществления призмы поляризации и деления изображения. Фиг. 5 представляет пример осуществления фотографической камеры мобильного телефона, содержащей призму поляризации и деления изображения. Фиг. 6 представляет метку на миллиметровой бумаге (сетка с шагом 1 мм) в соответствии с настоящим изобретением: а) реализованную с печатной краской, содержащей 1% слоев ХЖКП по массе,b) реализованную с печатной краской, содержащей 0,2% слоев ХЖКП по массе. Фиг. 7 представляет изображение метки в соответствии с настоящим изобретением, нанесенной по- 13018391 верх матричного кода данных: а) полученное через фильтр с левой круговой поляризацией, b) полученное через фильтр с правой круговой поляризации, с) разность изображений а) и b). Фиг. 8 представляет предпочтительные средства освещения, содержащие кольцо белых светоизлучающих диодов, расположенных на белой рассеивающей сфере. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 в соответствии с настоящим изобретением показан пример осуществления способа снабжения меткой и идентификации документа или объекта с использованием поляризующих по кругу частиц и устройства для установления подлинности/идентификации помеченного документа вместе с дополнительным аппаратным и программным обеспечением для осуществления системы отслеживания или слежения. Документ или объект, например этикетку 1, снабжают меткой с использованием печатной краски,содержащей поляризующие по кругу слои 2 ХЖКП в подходящей концентрации. Полученную метку 3 записывают с помощью фотографической камеры 4, имеющей подходящие оптические средства 5 и фильтр 6 круговой поляризации. Понятно, что в такой схеме указанный фильтр 5 круговой поляризации представляет фильтр как левой, так и правой круговой поляризации или электрооптический фильтр. Также имеются средства 7 освещения. Данные об изображении, полученные от указанной метки с использованием света с левой и правой круговой поляризацией, обрабатывают в первом компьютере 8,имеющем соответствующее программное обеспечение, а затем получают и сохраняют в базе 9 данных подпись метки. Объект 1 затем используют на изделии (Изделие) для отслеживания или слежения. Для идентификации изделия данные об изображении метки 3 записывают с использованием устройства 12 для считывания. Устройство 12 для считывания может посылать записанные данные об изображении по беспроводному каналу L в базовую станцию 11, подключенную ко второму компьютеру 10. Указанный второй компьютер 10, имеющий соответствующее программное обеспечение, получает подпись из полученных данных об изображении и сравнивает ее с подписью из библиотеки, сохраненной в базе 9 данных. Подпись, таким образом, либо находят в указанной базе 9 данных и идентифицируют изделие по его оригинальной записи, либо считают изделие неподлинным. На фиг. 2 показана помеченная печать SICPA, имеющая предпочтительную площадь 1 см 2. Участок обнаружения занимает всю печать. Указанная печать покрыта лаком, содержащим 1 мас.% слоев ХЖКП с левой круговой поляризацией. Изображение записано с использованием фильтра левой круговой поляризации, объединенного с фильтром низких частот, настроенным на длину волны 570 нм, пропускающим свет с длиной волны выше 570 нм и блокирующим свет с длиной волны менее 570 нм. Слои четко видны на темных участках печати. На фиг. 3 схематично показаны три разных типа установок для считывания метки. Устройство для считывания в соответствии с примером А) осуществления содержит два датчика С 1, С 2 изображения, имеющих линзу или оптические средства 3 и фильтр L, R левой и правой круговой поляризации соответственно. Изображение метки I получают первым датчиком С 1 изображения для пропускание первого изображения 11 через фильтр L левой круговой поляризации и вторым датчиком С 2 изображения для пропускания второго изображения 12 через фильтр R правой круговой поляризации. Устройство для считывания в соответствии с примером В) осуществления содержит один датчик С 1 изображения, имеющий линзу или оптические средства 3 и призму (Призма) деления изображения с фильтром L, R левой и правой круговой поляризации, расположенным на двух поверхностях верхней части призмы соответственно. Оба поляризованных изображения I1, I2 метки I получают одновременно в одном датчике С 1 изображения. Устройство для считывания в соответствии с примером осуществления С) содержит один датчик С 1 изображения, имеющий линзу или оптические средства 3, электрооптический фильтр EO, попеременновключаемый для выбора левой или правой круговой поляризации. Оба поляризованных изображения I1,I2 метки I получают последовательно в одном датчике С 1 изображения. Устройство для считывания в соответствии с примером D) осуществления содержит один датчик С 1 изображения, имеющий линзу или оптические средства 3 и два источника LS1, LS2 света, имеющие фильтр L, R левой и правой круговой поляризации, расположенные перед ними, соответственно. Источники света попеременно включают и выключают, обеспечивая метку I с переменным освещением с левой и правой поляризацией. Датчик изображения получает изображения метки I в указанном освещении с левой и правой круговой поляризацией. Оба поляризованных изображения I1, I2 метки I, таким образом, получают последовательно в одном датчике С 1 изображения. В еще одном примере D) осуществления (не показан) может быть использован один источник света,имеющий электрооптический фильтр для выбора поляризации. На фиг. 4 схематично показано функционирование предпочтительных оптических средств изобретения, обеспечивающих одновременную запись изображения метки I с левой и правой поляризацией с использованием одного электронного датчика 2 изображения. Изображение метки I, таким образом, разделяется на два изображения I1, I2 двумя сторонами компактной призмы 1, расположенной перед линзой или оптическими средствами 3 датчика 2 изображения. Фильтры 4, 4' левой и правой круговой поляриза- 14018391 ции расположены соответственно перед указанными двумя сторонами компактной призмы 1 для выбора поляризации каждого изображения. Фильтр левой круговой поляризации преимущественно пропускает свет с левой круговой поляризацией, такой как составляющая света, отраженная слоем с левой круговой поляризацией метки на объекте. Свет с правой круговой поляризацией не проходит через левый фильтр, а объекты, отражающие свет с правой круговой поляризацией, получаются на изображении черными, т.е. они совсем не видимы. То же самое справедливо, наоборот, для фильтра правой поляризации. На фиг. 4b показан подробный вид разреза призмы, показанной на фиг. 4 а. Призма 1 может быть цельной, но также может состоять из двух прямоугольных полупризм 1, 1'. Угол Ф при вершине призмы находится в диапазоне от 140 до 170. Меньшие углы при вершине приводят к существенно меньшей передаче через призму и к значительному искажению изображения, а большие углы при вершине приводят к слишком маленькому разделению двух изображений I1, I2. Фильтры 4, 4' левой и правой поляризации расположены перед обеими поверхностями призмы. В основании призмы 1, 1' расположены крепежные средства 3 для обеспечения двустороннего прикрепления призмы к датчику изображения. На фиг. 4 с показан другой пример осуществления призмы, в котором фильтры 4, 4' левой и правой поляризации расположены на левой и правой сторонах основания призмы соответственно. Альтернативой является оптический элемент деления изображения, содержащий двойную линзу с фильтрами поляризации, причем каждая часть линзы создает отдельное изображение объекта на общем датчике изображения. Еще одной альтернативой является оптический элемент деления изображения, содержащий двойную линзу Френеля с фильтрами поляризации, обладающий такой же функциональностью. На фиг. 5 показана призма, прикрепленная к фотографической камере мобильного телефона, который служит в качестве устройства для считывания. В первом примере осуществления метки в соответствии с фиг. 6 определена оптимальная концентрация слоев ХЖКП в печатной краске. Для этого были подготовлены шелкотрафаретные печатные краски по следующей формуле. Вязкость печатной краски была установлена равной величине в диапазоне от 0,5 до 1 Пас с помощью средств, известных специалистам в данной области техники. Цель данного примера заключалась в том, чтобы показать количество слоев ХЖКП на единицу поверхности, полученных после печати и отверждения печатной краски. Печатная краска была нанесена на миллиметровую бумагу путем шелкотрафаретной печати с трафаретом 77 Т. Нанесенная печатная краска была высушена ультрафиолетовым излучением. На фиг. 6 а показано изображение, полученное при использовании нанесенной и отвержденной печатной краски, содержащей 1% слоев ХЖКП по массе. Использование фильтра низких частот, настроенного на длину волны 570 нм, улучшило обнаружение слоев ХЖКП. Такой фильтр пропускает свет с длиной волны более 570 нм, и блокирует свет с длиной волны менее 570 нм. Как показано на фиг. 6 а, на одном квадратном миллиметре находятся примерно 35 слоев. На фиг. 6b показан случай использования печатной краски, содержащей 0,2% слоев ХЖКП по массе и нанесенной в тех же условиях. Изображение, полученное в тех же условиях, содержит примерно 7 слоев на 1 мм 2. Еще в одном примере осуществления метки в соответствии с настоящим изобретением, как показано на фиг. 7, на матричный код была нанесена шелкотрафаретная печатная краска, содержащая 1% слоев ХЖКП по массе. Указанная метка была нанесена путем шелкотрафаретной печати с трафаретом 77 Т. Напечатанная метка была высушена ультрафиолетовым излучением. На фиг. 7 а показан негатив (инвертированное изображение) такой метки, полученный через фильтр левой круговой поляризации. Слои ХЖКП видны как темные пятна на больших белых пятнах матричного кода. На темных (первоначально белых) участках матричного кода слои видны с трудом. На фиг. 7b показан тот же участок, что и на фиг. 7 а, но полученный через фильтр с правой круговой поляризацией. Слои больше не видны. Несколько темных пятен на изображении вызваны несовершенст- 15018391 вом печати. На фиг. 7 с показано разностное изображение, полученное путем вычитания изображения, показанного на фиг. 7b, из изображения, показанного на фиг. 7 а. Пигментные слои ХЖКП видны как темные пятна везде, где они есть, а матричный код фона практически полностью отсутствует. На фиг. 8 показано предпочтительное средство для освещения, содержащее кольцо из 16 белых светоизлучающих диодов внутри белого рассеивающего купола (полусферы). Указанное средство освещение обеспечивает ненаправленное освещение документа или объекта таким образом, чтобы показать в сущности все слои ХЖКП метки независимо от их фактической ориентации в содержащем метку покрытии. Устройство для получения изображения вставлено в отверстие в верхней части белого рассеивающего купола. Таблица 1 Последовательность различных вариантов определения освещения на различном фоне. Освещение предполагается идеально рассеянным. Подразумевается, что слои отражают свет с правой поляризацией с эффективностью FR и передают свет с левой поляризацией (для слоев левой поляризации поменять местами индексы L и R в таблицах). Освещение:U: без поляризации; I: интенсивность неполяризованного света (IR=IL=I/2) Определение:U: без поляризации Фон: Коэффициент отражения(01). При отражении информация о поляризации теряется. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ снабжения меткой и идентификации или установления подлинности объекта, включающий этапы: снабжения объекта меткой, содержащей случайно распределенные частицы; записи и сохранения данных, представляющих указанное случайное распределение, с использованием считывающего устройства, содержащего средства освещения и средства оптического обнаружения; и идентификации или установления подлинности помеченного объекта путем последующего считывания данных, представляющих указанное случайное распределение; и сравнения их с указанными сохраненными данными,отличающийся тем, что снабжают объект меткой из хлопьев холестерического жидкокристаллического полимера (ХЖКП), отражающих поляризованную по кругу составляющую света, регистрируют изображение метки в свете с левой круговой поляризацией и в свете с правой круговой поляризацией и формируют разностное изображение для различения хлопьев и фона. 2. Способ по п.1, отличающийся тем, что указанные хлопья ХЖКП имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 3. Способ по п.2, отличающийся тем, что указанные хлопья ХЖКП имеют по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 4. Способ по п.3, отличающийся тем, что свет, отраженный указанными ХЖКП хлопьями, в каждой спектральной полосе отражения отдельно имеет левую или правую круговую поляризацию. 5. Способ по любому из пп.1-4, отличающийся тем, что указанное случайное распределение получают или используют на участке обнаружения площадью по меньшей мере 1 мм 2, предпочтительно по меньшей мере 25 мм 2, более предпочтительно по меньшей мере 100 мм 2. 6. Способ по любому из пп.1-5, отличающийся тем, что указанное случайное распределение содержит от 3 до 1000 хлопьев, предпочтительно от 10 до 300 хлопьев, более предпочтительно от 30 до 100 хлопьев. 7. Способ по любому из пп.1-6, отличающийся тем, что указанные данные, представляющие ука- 16018391 занное случайное распределение, получают путем выбора некоторого количества хлопьев из большего общего количества в соответствии с заданным критерием, например положением, ориентацией или графическим дизайном. 8. Способ по любому из пп.1-7, отличающийся тем, что указанное считывающее устройство имеет по меньшей мере один фильтр круговой поляризации, предпочтительно отдельно фильтры левой и правой круговой поляризации. 9. Способ по любому из пп.1-8, отличающийся тем, что указанное считывающее устройство имеет по меньшей мере один светофильтр, имеющий полосу пропускания по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 10. Способ по любому из пп.1-9, отличающийся тем, что указанное случайное распределение хлопьев ХЖКП на объекте обеспечивают с помощью метода покрытия, выбранного из методов покрытия или печати с жидким составом, методов покрытия или печати с вязким составом покрытия, методов покрытия или печати с твердым, в частности, плавким порошковым составом покрытия, и "бронзирования". 11. Способ по любому из пп.1-10, отличающийся тем, что указанное случайное распределение хлопьев ХЖКП наносят на уже имеющиеся отличительные знаки. 12. Способ по любому из пп.1-11, отличающийся тем, что указанное случайное распределение обеспечивают на объекте в виде этикетки, слоистого материала, пленки, переносной фольги или любого предмета, выполненного с возможностью переноса, содержащего указанное случайное распределение хлопьев ХЖКП. 13. Объект в виде банкноты, ваучера, удостоверения личности - документа, пластиковой карты, печати, этикетки, упаковки, содержащий по меньшей мере одну метку из случайно распределенных частиц для его идентификации или установления подлинности, отличающийся тем, что частицы состоят из хлопьев холестерического жидкокристаллического полимера (ХЖКП), отражающих поляризованный по кругу свет, причем плотность хлопьев составляет не более 100 хлопьев на 1 мм 2, предпочтительно не более 35 хлопьев, наиболее предпочтительно не более 7 хлопьев на 1 мм 2. 14. Объект по п.13, отличающийся тем, что указанные хлопья ХЖКП имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 15. Объект по п.14, отличающийся тем, что указанные хлопья ХЖКП имеют по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 16. Объект по п.15, отличающийся тем, что свет, отраженный указанными ХЖКП хлопьями, в каждой спектральной полосе отражения отдельно имеет левую или правую круговую поляризацию. 17. Объект по любому из пп.13-16, отличающийся тем, что полученная площадь составляет по меньшей мере 1 мм 2, предпочтительно по меньшей мере 25 мм 2, более предпочтительно по меньшей мере 100 мм 2. 18. Объект по любому из пп.13-17, отличающийся тем, что указанное случайное распределение хлопьев ХЖКП нанесено на уже имеющиеся отличительные знаки. 19. Объект по любому из пп.13-18, отличающийся тем, что указанное случайное распределение содержит от 3 до 1000 хлопьев, предпочтительно от 10 до 300 хлопьев, более предпочтительно от 30 до 100 хлопьев. 20. Объект по любому из пп.13-19, отличающийся тем, что содержит случайное распределение хлопьев ХЖКП на объекте, обеспеченное с помощью метода покрытия, выбранного из методов покрытия или печати с жидким составом, методов покрытия или печати с вязким составом покрытия, методов покрытия или печати с твердым, в частности, плавким порошковым составом покрытия, и "бронзирования". 21. Объект по любому из пп.13-20, отличающийся тем, что содержит или представляет собой этикетку, слоистый материал, пленку, переносную фольгу или любой предмет, выполненный с возможностью переноса, содержащий указанное случайное распределение хлопьев ХЖКП. 22. Состав покрытия для снабжения меткой и идентификации объекта с использованием случайного распределения хлопьев холестерического жидкокристаллического полимера (ХЖКП), отличающийся тем, что указанный состав покрытия содержит хлопья ХЖКП концентрацией от 0,01 до 20 мас.%, предпочтительно от 0,1 до 3 мас.%, наиболее предпочтительно от 0,2 до 1 мас.%. 23. Состав покрытия по п.22, отличающийся тем, что указанные хлопья ХЖКП отражают поляризованную по кругу составляющую света. 24. Состав покрытия по п.23, причем указанные хлопья ХЖКП имеют по меньшей мере одну спектральную полосу отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 25. Состав покрытия по п.24, причем указанные хлопья ХЖКП имеют по меньшей мере две спектральные полосы отражения по меньшей мере в одном из следующих электромагнитных спектров: ультрафиолетовом, видимом и инфракрасном. 26. Состав покрытия по п.24, причем свет, отраженный указанными ХЖКП хлопьями, в каждой спектральной полосе отражения отдельно имеет левую или правую круговую поляризацию. 27. Устройство для идентификации или установления подлинности объекта, имеющего метку, содержащую случайно распределенные частицы, причем указанное устройство содержит средства освещения и средства оптического обнаружения, отличающееся наличием средств обнаружения и анализа света с левой и правой круговой поляризацией и средств формирования разностного изображения круговой поляризации, полученного в условиях левой круговой поляризации и правой круговой поляризации. 28. Устройство по п.27, отличающееся тем, что указанное устройство имеет по меньшей мере один фильтр круговой поляризации, предпочтительно отдельно фильтры левой и правой круговой поляризации. 29. Устройство по п.27 или 28, отличающееся тем, что указанное устройство имеет по меньшей мере один светофильтр. 30. Устройство по любому из пп.27-29, отличающееся тем, что указанное устройство содержит по меньшей мере один электронный датчик изображения, выбранный из группы, состоящей из монохромных датчиков изображения и цветных датчиков изображения. 31. Устройство по п.30, отличающееся тем, что указанный датчик изображения выбран из группы,состоящей из КМОП- и ПЗС-датчиков изображения. 32. Устройство по любому из пп.27-31, отличающееся тем, что указанное устройство содержит призму деления изображения, а также фильтры левой и правой круговой поляризации. 33. Устройство по любому из пп.27-32, отличающееся тем, что указанное устройство содержит фотографическую камеру мобильного телефона. 34. Устройство по любому из пп.27-33, отличающееся тем, что указанное устройство содержит осветитель для освещения метки светом с левой и светом с правой круговой поляризацией. 35. Устройство по любому из пп.27-34, отличающееся тем, что указанное устройство содержит аппаратное обеспечение и программное обеспечение, обеспечивающие обработку изображения. 36. Способ изготовления считывающего устройства по пп.27-35 для идентификации или установления подлинности объекта, имеющего случайное распределение хлопьев холестерического жидкокристаллического полимера, отличающийся тем, что монтируют призму деления изображения и фильтры левой и правой круговой поляризации вместе с фотографической камерой мобильного телефона.
