Соединительная деталь для плинтуса и, в частности, соединительная деталь для панели плинтуса

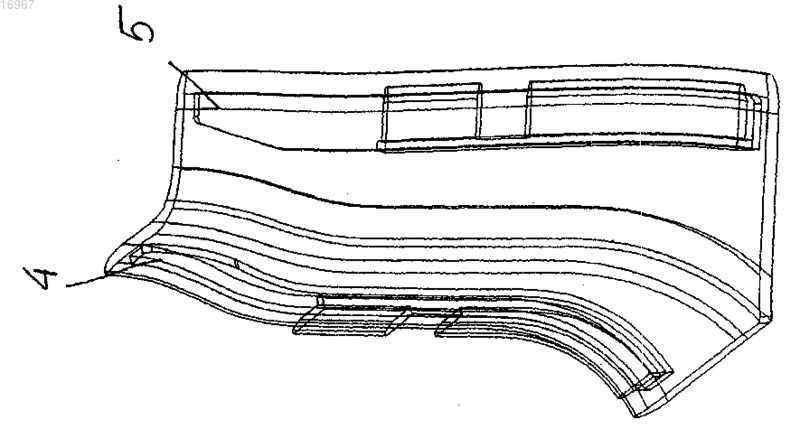

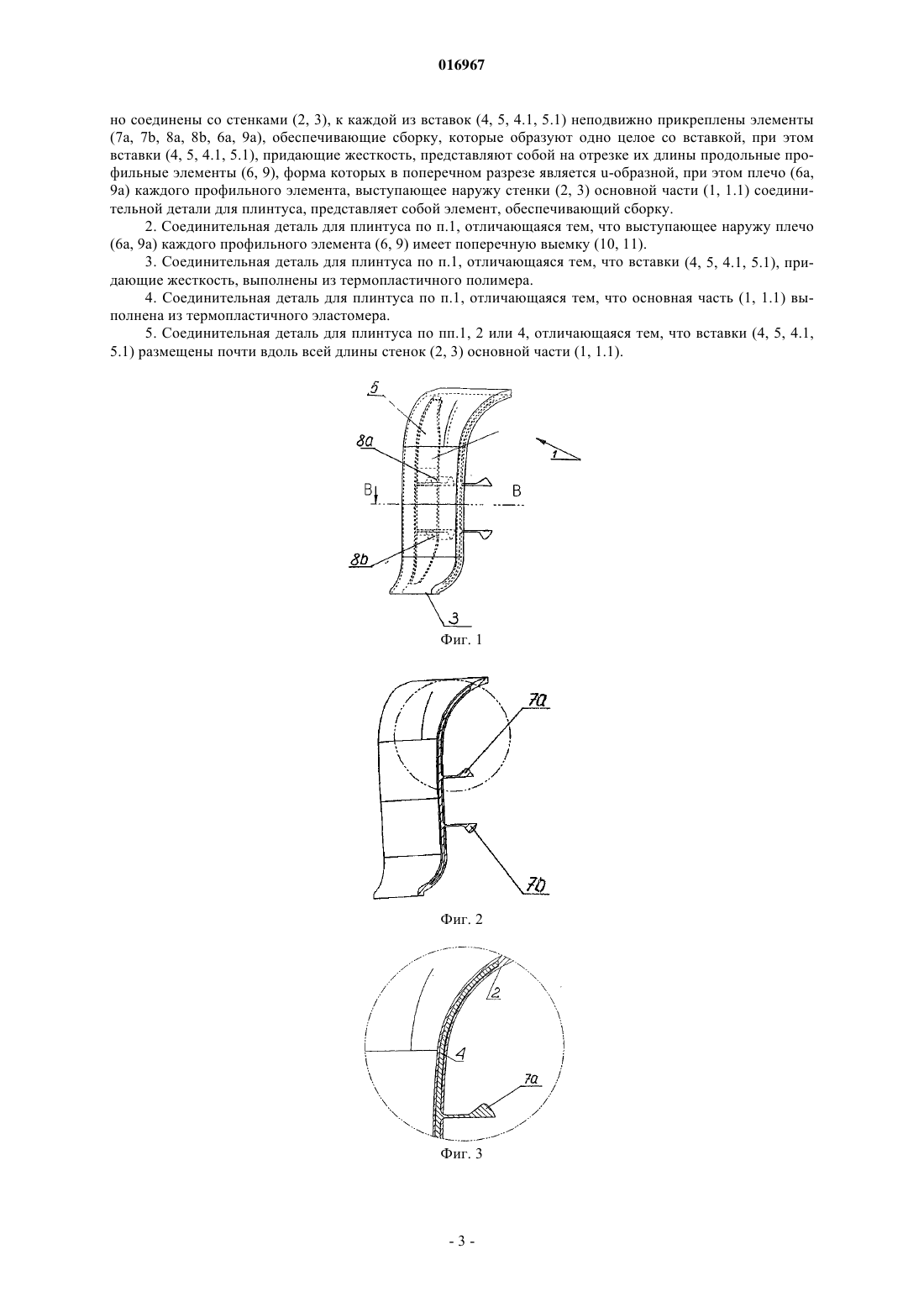

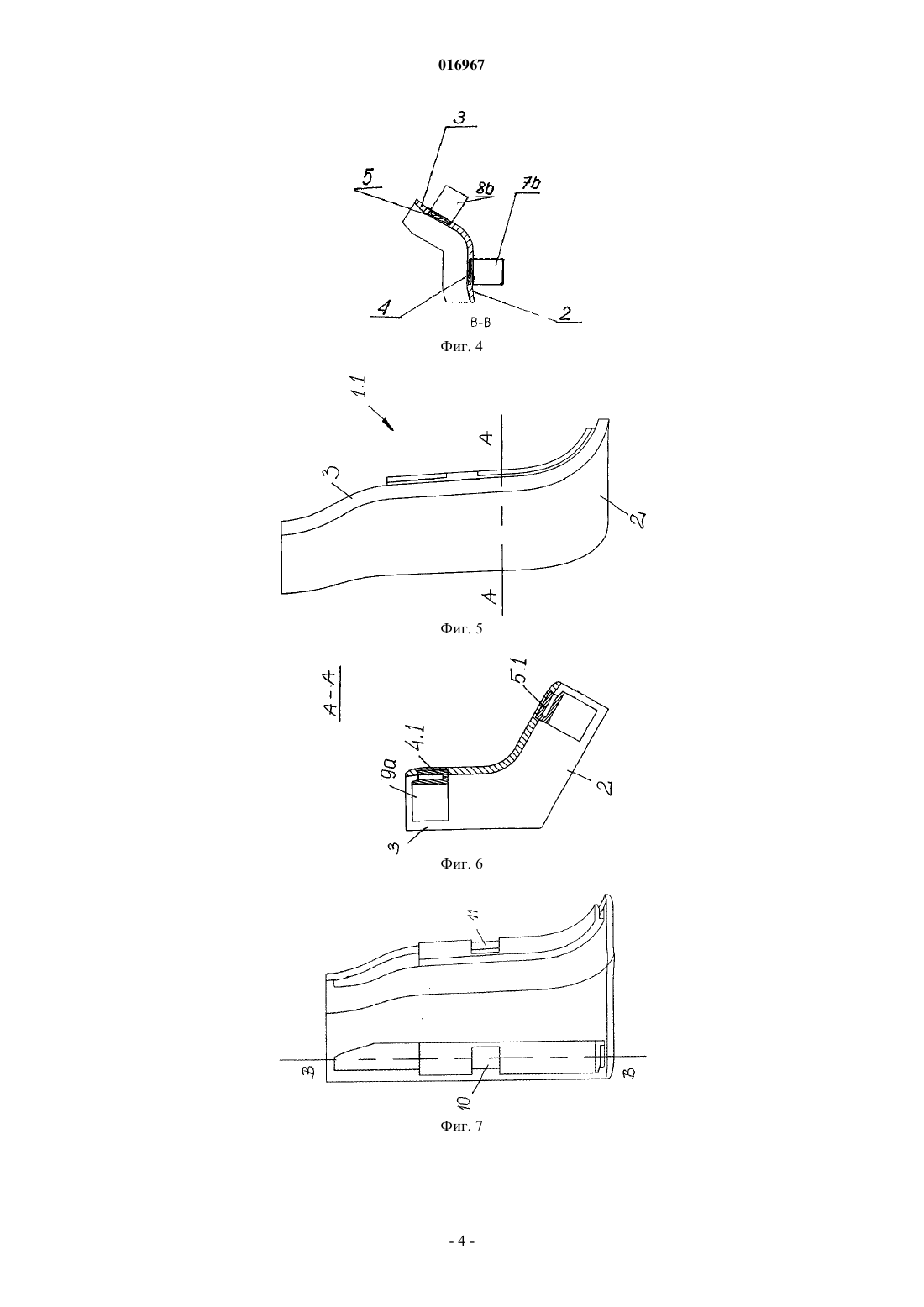

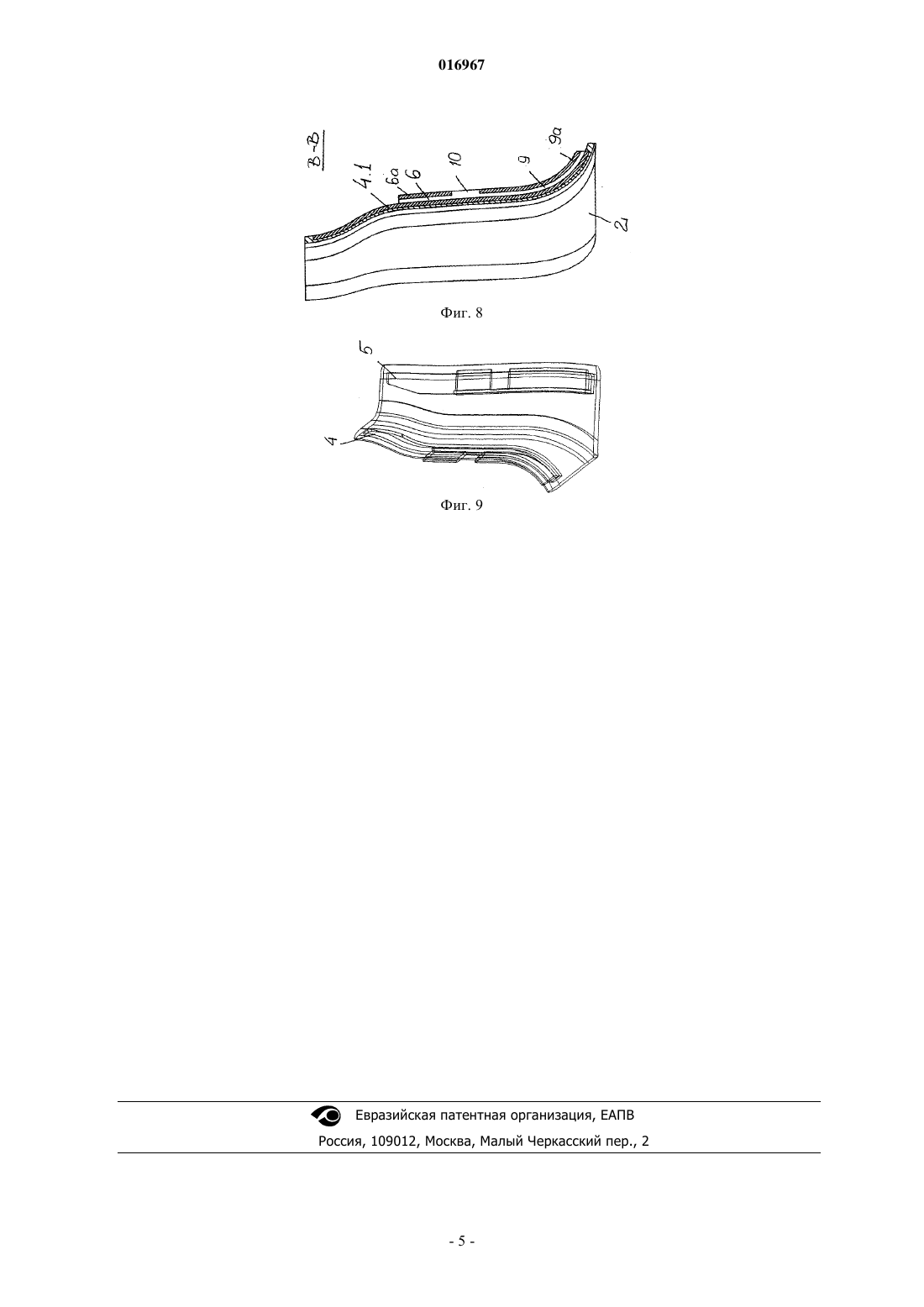

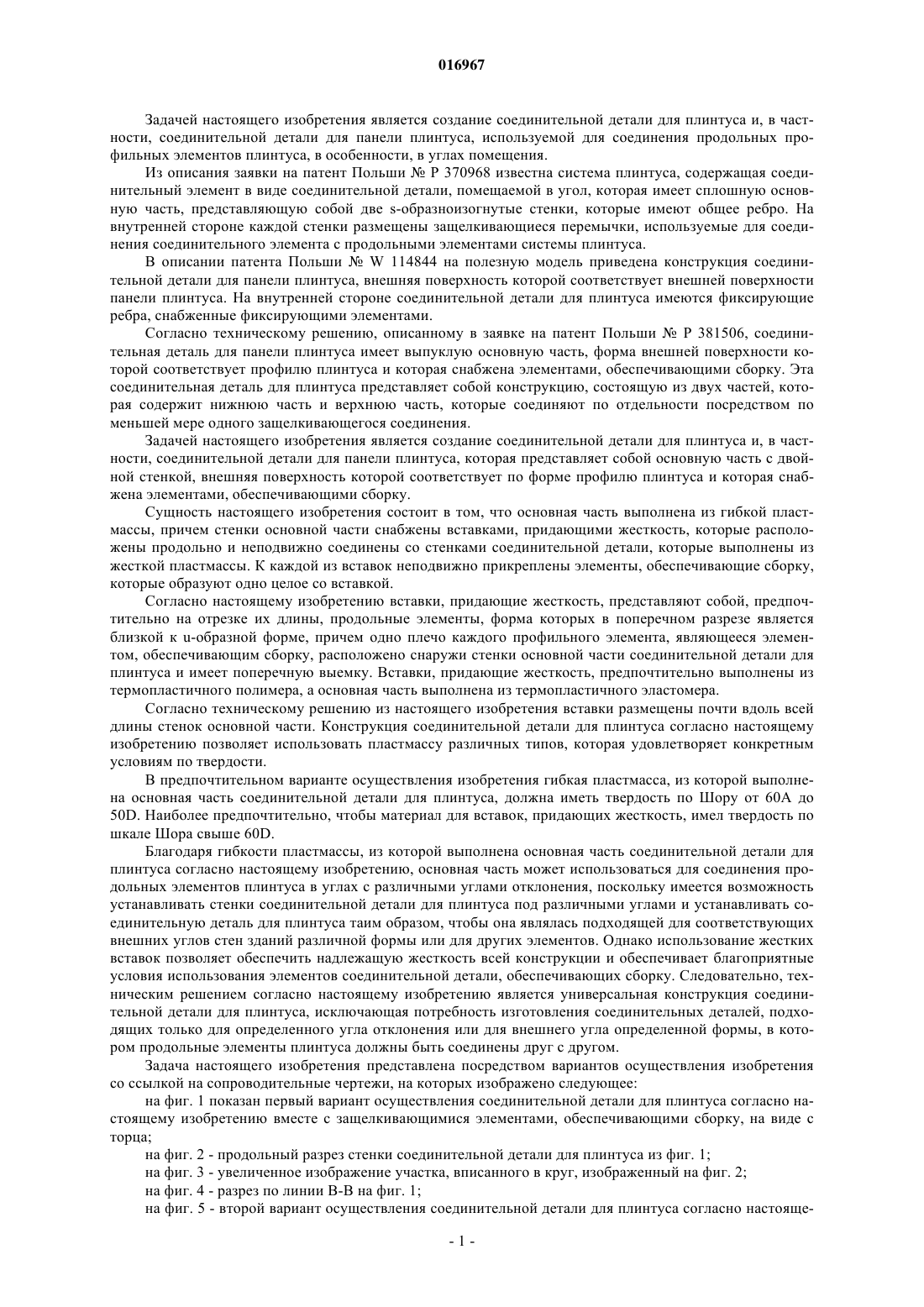

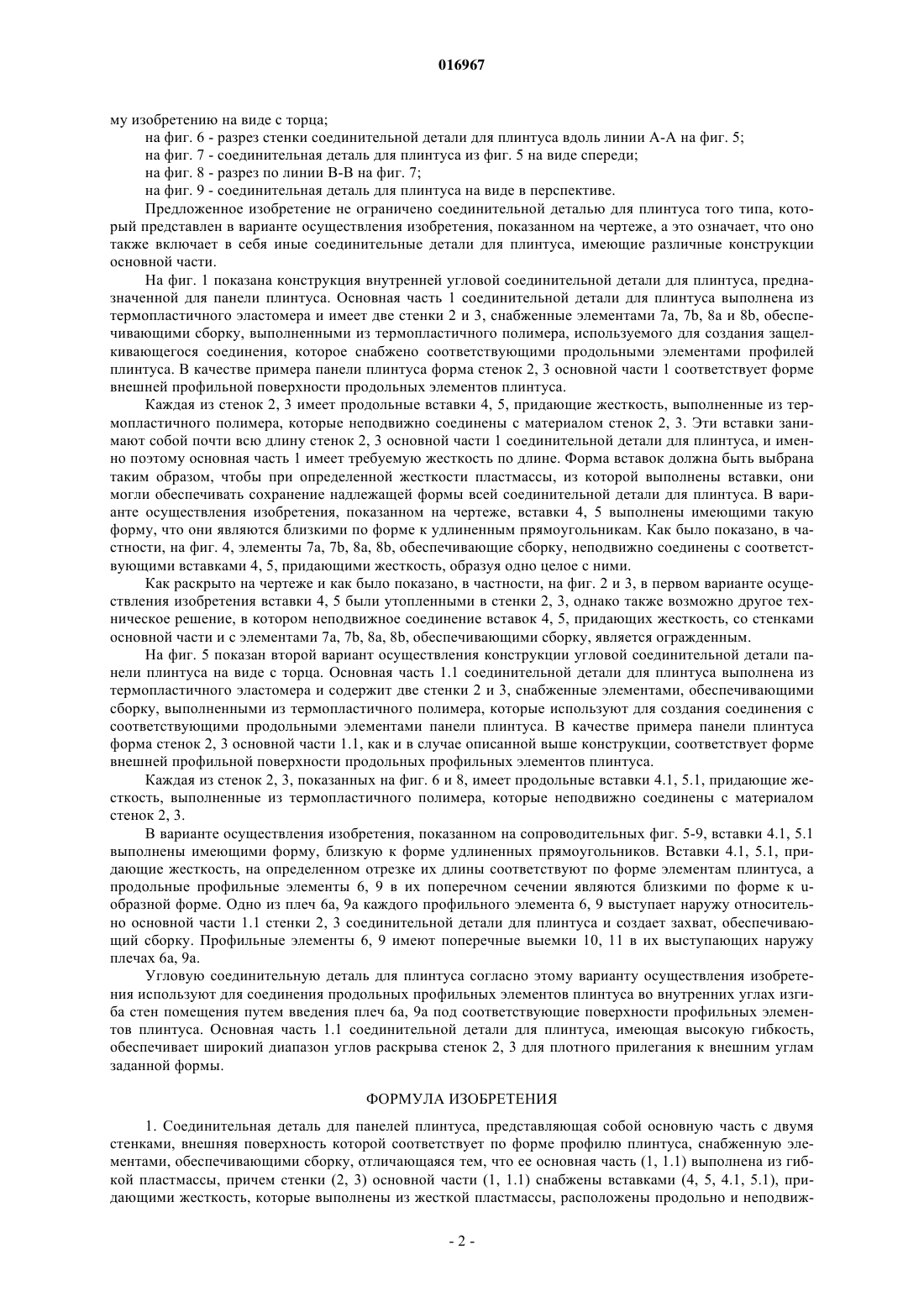

СОЕДИНИТЕЛЬНАЯ ДЕТАЛЬ ДЛЯ ПЛИНТУСА И, В ЧАСТНОСТИ,СОЕДИНИТЕЛЬНАЯ ДЕТАЛЬ ДЛЯ ПАНЕЛИ ПЛИНТУСА Задачей настоящего изобретения является создание конструкции соединительной детали для плинтуса и, в частности, соединительной детали для панели плинтуса, представляющей собой основную часть с двойной стенкой, поверхность которой соответствует по форме профилю плинтуса и которая снабжена элементами, обеспечивающими сборку. Согласно настоящему изобретению основная часть (1, 1.1) соединительной детали для плинтуса выполнена из гибкой пластмассы, при этом стенки (2, 3) основной части (1, 1.1) снабжены вставками (4, 5, 4.1, 5.1),придающими жесткость, которые выполнены из жесткой пластмассы, расположены продольно и неподвижно соединены со стенками (2, 3). В этом техническом решении к каждой из вставок (4,5, 4.1, 5.1) неподвижно прикреплены элементы (7 а, 7b, 8 а, 8b, 6 а, 9 а), обеспечивающие сборку,которые образуют одно целое со вставкой.(71)(72)(73) Заявитель, изобретатель и патентовладелец: ГАЛАС АДАМ СЛАВОМИР (PL) 016967 Задачей настоящего изобретения является создание соединительной детали для плинтуса и, в частности, соединительной детали для панели плинтуса, используемой для соединения продольных профильных элементов плинтуса, в особенности, в углах помещения. Из описания заявки на патент ПольшиР 370968 известна система плинтуса, содержащая соединительный элемент в виде соединительной детали, помещаемой в угол, которая имеет сплошную основную часть, представляющую собой две s-образноизогнутые стенки, которые имеют общее ребро. На внутренней стороне каждой стенки размещены защелкивающиеся перемычки, используемые для соединения соединительного элемента с продольными элементами системы плинтуса. В описании патента ПольшиW 114844 на полезную модель приведена конструкция соединительной детали для панели плинтуса, внешняя поверхность которой соответствует внешней поверхности панели плинтуса. На внутренней стороне соединительной детали для плинтуса имеются фиксирующие ребра, снабженные фиксирующими элементами. Согласно техническому решению, описанному в заявке на патент ПольшиР 381506, соединительная деталь для панели плинтуса имеет выпуклую основную часть, форма внешней поверхности которой соответствует профилю плинтуса и которая снабжена элементами, обеспечивающими сборку. Эта соединительная деталь для плинтуса представляет собой конструкцию, состоящую из двух частей, которая содержит нижнюю часть и верхнюю часть, которые соединяют по отдельности посредством по меньшей мере одного защелкивающегося соединения. Задачей настоящего изобретения является создание соединительной детали для плинтуса и, в частности, соединительной детали для панели плинтуса, которая представляет собой основную часть с двойной стенкой, внешняя поверхность которой соответствует по форме профилю плинтуса и которая снабжена элементами, обеспечивающими сборку. Сущность настоящего изобретения состоит в том, что основная часть выполнена из гибкой пластмассы, причем стенки основной части снабжены вставками, придающими жесткость, которые расположены продольно и неподвижно соединены со стенками соединительной детали, которые выполнены из жесткой пластмассы. К каждой из вставок неподвижно прикреплены элементы, обеспечивающие сборку,которые образуют одно целое со вставкой. Согласно настоящему изобретению вставки, придающие жесткость, представляют собой, предпочтительно на отрезке их длины, продольные элементы, форма которых в поперечном разрезе является близкой к u-образной форме, причем одно плечо каждого профильного элемента, являющееся элементом, обеспечивающим сборку, расположено снаружи стенки основной части соединительной детали для плинтуса и имеет поперечную выемку. Вставки, придающие жесткость, предпочтительно выполнены из термопластичного полимера, а основная часть выполнена из термопластичного эластомера. Согласно техническому решению из настоящего изобретения вставки размещены почти вдоль всей длины стенок основной части. Конструкция соединительной детали для плинтуса согласно настоящему изобретению позволяет использовать пластмассу различных типов, которая удовлетворяет конкретным условиям по твердости. В предпочтительном варианте осуществления изобретения гибкая пластмасса, из которой выполнена основная часть соединительной детали для плинтуса, должна иметь твердость по Шору от 60 А до 50D. Наиболее предпочтительно, чтобы материал для вставок, придающих жесткость, имел твердость по шкале Шора свыше 60D. Благодаря гибкости пластмассы, из которой выполнена основная часть соединительной детали для плинтуса согласно настоящему изобретению, основная часть может использоваться для соединения продольных элементов плинтуса в углах с различными углами отклонения, поскольку имеется возможность устанавливать стенки соединительной детали для плинтуса под различными углами и устанавливать соединительную деталь для плинтуса таим образом, чтобы она являлась подходящей для соответствующих внешних углов стен зданий различной формы или для других элементов. Однако использование жестких вставок позволяет обеспечить надлежащую жесткость всей конструкции и обеспечивает благоприятные условия использования элементов соединительной детали, обеспечивающих сборку. Следовательно, техническим решением согласно настоящему изобретению является универсальная конструкция соединительной детали для плинтуса, исключающая потребность изготовления соединительных деталей, подходящих только для определенного угла отклонения или для внешнего угла определенной формы, в котором продольные элементы плинтуса должны быть соединены друг с другом. Задача настоящего изобретения представлена посредством вариантов осуществления изобретения со ссылкой на сопроводительные чертежи, на которых изображено следующее: на фиг. 1 показан первый вариант осуществления соединительной детали для плинтуса согласно настоящему изобретению вместе с защелкивающимися элементами, обеспечивающими сборку, на виде с торца; на фиг. 2 - продольный разрез стенки соединительной детали для плинтуса из фиг. 1; на фиг. 3 - увеличенное изображение участка, вписанного в круг, изображенный на фиг. 2; на фиг. 4 - разрез по линии В-В на фиг. 1; на фиг. 5 - второй вариант осуществления соединительной детали для плинтуса согласно настояще-1 016967 му изобретению на виде с торца; на фиг. 6 - разрез стенки соединительной детали для плинтуса вдоль линии А-А на фиг. 5; на фиг. 7 - соединительная деталь для плинтуса из фиг. 5 на виде спереди; на фиг. 8 - разрез по линии В-В на фиг. 7; на фиг. 9 - соединительная деталь для плинтуса на виде в перспективе. Предложенное изобретение не ограничено соединительной деталью для плинтуса того типа, который представлен в варианте осуществления изобретения, показанном на чертеже, а это означает, что оно также включает в себя иные соединительные детали для плинтуса, имеющие различные конструкции основной части. На фиг. 1 показана конструкция внутренней угловой соединительной детали для плинтуса, предназначенной для панели плинтуса. Основная часть 1 соединительной детали для плинтуса выполнена из термопластичного эластомера и имеет две стенки 2 и 3, снабженные элементами 7 а, 7b, 8 а и 8b, обеспечивающими сборку, выполненными из термопластичного полимера, используемого для создания защелкивающегося соединения, которое снабжено соответствующими продольными элементами профилей плинтуса. В качестве примера панели плинтуса форма стенок 2, 3 основной части 1 соответствует форме внешней профильной поверхности продольных элементов плинтуса. Каждая из стенок 2, 3 имеет продольные вставки 4, 5, придающие жесткость, выполненные из термопластичного полимера, которые неподвижно соединены с материалом стенок 2, 3. Эти вставки занимают собой почти всю длину стенок 2, 3 основной части 1 соединительной детали для плинтуса, и именно поэтому основная часть 1 имеет требуемую жесткость по длине. Форма вставок должна быть выбрана таким образом, чтобы при определенной жесткости пластмассы, из которой выполнены вставки, они могли обеспечивать сохранение надлежащей формы всей соединительной детали для плинтуса. В варианте осуществления изобретения, показанном на чертеже, вставки 4, 5 выполнены имеющими такую форму, что они являются близкими по форме к удлиненным прямоугольникам. Как было показано, в частности, на фиг. 4, элементы 7 а, 7b, 8 а, 8b, обеспечивающие сборку, неподвижно соединены с соответствующими вставками 4, 5, придающими жесткость, образуя одно целое с ними. Как раскрыто на чертеже и как было показано, в частности, на фиг. 2 и 3, в первом варианте осуществления изобретения вставки 4, 5 были утопленными в стенки 2, 3, однако также возможно другое техническое решение, в котором неподвижное соединение вставок 4, 5, придающих жесткость, со стенками основной части и с элементами 7 а, 7b, 8 а, 8b, обеспечивающими сборку, является огражденным. На фиг. 5 показан второй вариант осуществления конструкции угловой соединительной детали панели плинтуса на виде с торца. Основная часть 1.1 соединительной детали для плинтуса выполнена из термопластичного эластомера и содержит две стенки 2 и 3, снабженные элементами, обеспечивающими сборку, выполненными из термопластичного полимера, которые используют для создания соединения с соответствующими продольными элементами панели плинтуса. В качестве примера панели плинтуса форма стенок 2, 3 основной части 1.1, как и в случае описанной выше конструкции, соответствует форме внешней профильной поверхности продольных профильных элементов плинтуса. Каждая из стенок 2, 3, показанных на фиг. 6 и 8, имеет продольные вставки 4.1, 5.1, придающие жесткость, выполненные из термопластичного полимера, которые неподвижно соединены с материалом стенок 2, 3. В варианте осуществления изобретения, показанном на сопроводительных фиг. 5-9, вставки 4.1, 5.1 выполнены имеющими форму, близкую к форме удлиненных прямоугольников. Вставки 4.1, 5.1, придающие жесткость, на определенном отрезке их длины соответствуют по форме элементам плинтуса, а продольные профильные элементы 6, 9 в их поперечном сечении являются близкими по форме к uобразной форме. Одно из плеч 6 а, 9 а каждого профильного элемента 6, 9 выступает наружу относительно основной части 1.1 стенки 2, 3 соединительной детали для плинтуса и создает захват, обеспечивающий сборку. Профильные элементы 6, 9 имеют поперечные выемки 10, 11 в их выступающих наружу плечах 6 а, 9 а. Угловую соединительную деталь для плинтуса согласно этому варианту осуществления изобретения используют для соединения продольных профильных элементов плинтуса во внутренних углах изгиба стен помещения путем введения плеч 6 а, 9 а под соответствующие поверхности профильных элементов плинтуса. Основная часть 1.1 соединительной детали для плинтуса, имеющая высокую гибкость,обеспечивает широкий диапазон углов раскрыва стенок 2, 3 для плотного прилегания к внешним углам заданной формы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Соединительная деталь для панелей плинтуса, представляющая собой основную часть с двумя стенками, внешняя поверхность которой соответствует по форме профилю плинтуса, снабженную элементами, обеспечивающими сборку, отличающаяся тем, что ее основная часть (1, 1.1) выполнена из гибкой пластмассы, причем стенки (2, 3) основной части (1, 1.1) снабжены вставками (4, 5, 4.1, 5.1), придающими жесткость, которые выполнены из жесткой пластмассы, расположены продольно и неподвиж-2 016967 но соединены со стенками (2, 3), к каждой из вставок (4, 5, 4.1, 5.1) неподвижно прикреплены элементы(7 а, 7b, 8 а, 8b, 6 а, 9 а), обеспечивающие сборку, которые образуют одно целое со вставкой, при этом вставки (4, 5, 4.1, 5.1), придающие жесткость, представляют собой на отрезке их длины продольные профильные элементы (6, 9), форма которых в поперечном разрезе является u-образной, при этом плечо (6 а,9 а) каждого профильного элемента, выступающее наружу стенки (2, 3) основной части (1, 1.1) соединительной детали для плинтуса, представляет собой элемент, обеспечивающий сборку. 2. Соединительная деталь для плинтуса по п.1, отличающаяся тем, что выступающее наружу плечо(6 а, 9 а) каждого профильного элемента (6, 9) имеет поперечную выемку (10, 11). 3. Соединительная деталь для плинтуса по п.1, отличающаяся тем, что вставки (4, 5, 4.1, 5.1), придающие жесткость, выполнены из термопластичного полимера. 4. Соединительная деталь для плинтуса по п.1, отличающаяся тем, что основная часть (1, 1.1) выполнена из термопластичного эластомера. 5. Соединительная деталь для плинтуса по пп.1, 2 или 4, отличающаяся тем, что вставки (4, 5, 4.1,5.1) размещены почти вдоль всей длины стенок (2, 3) основной части (1, 1.1).
