Несущий элемент для строительства арочных конструкций

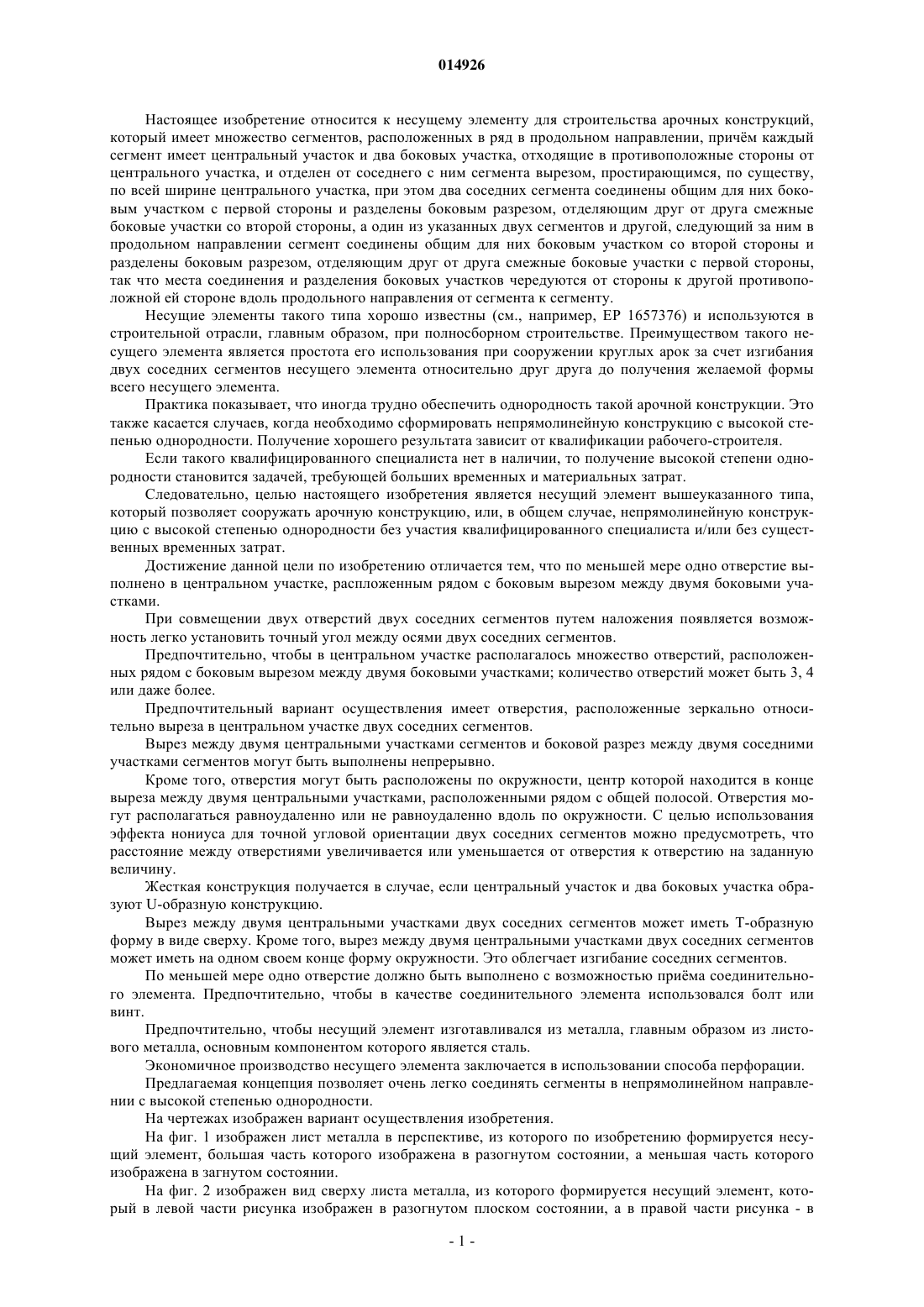

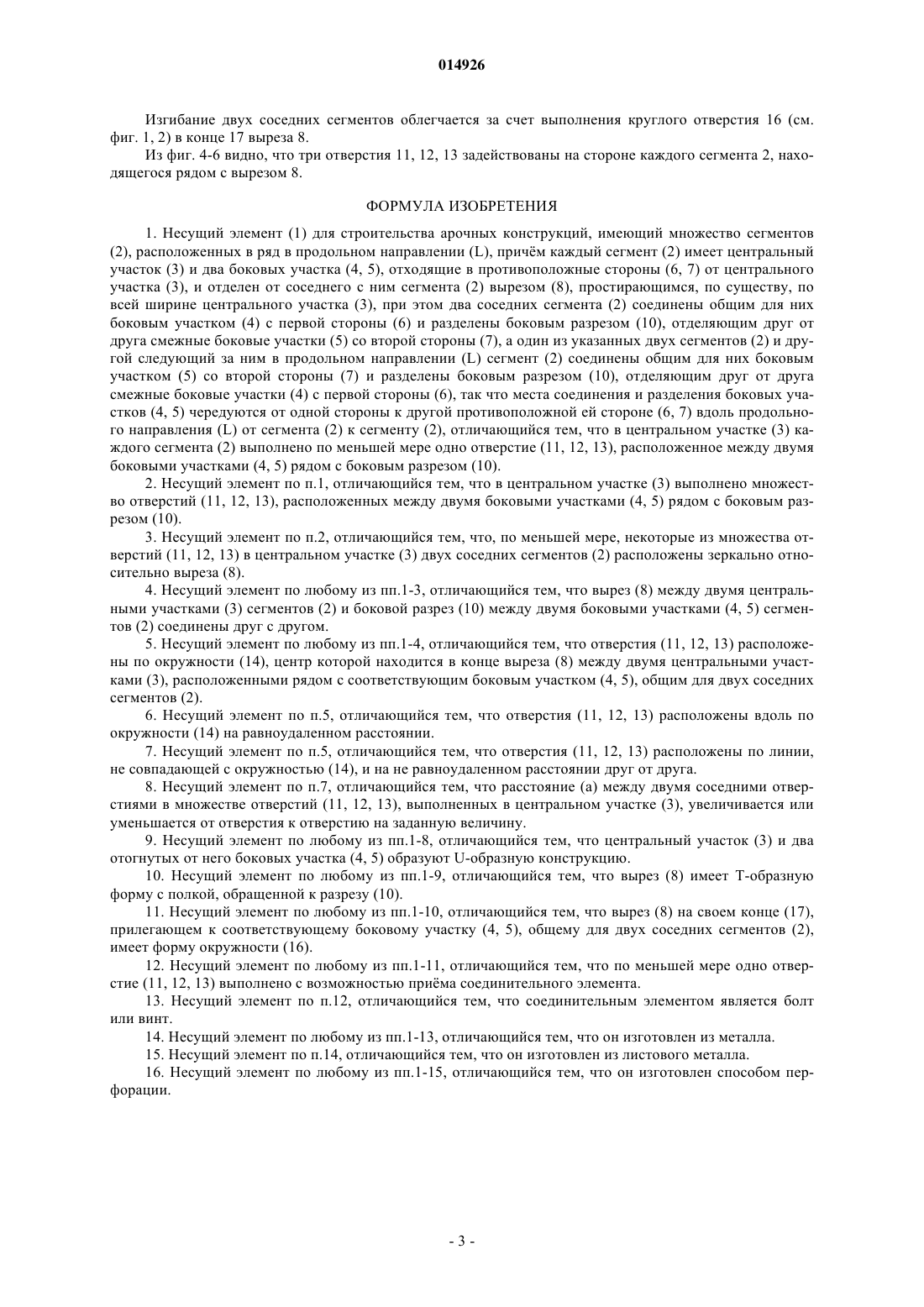

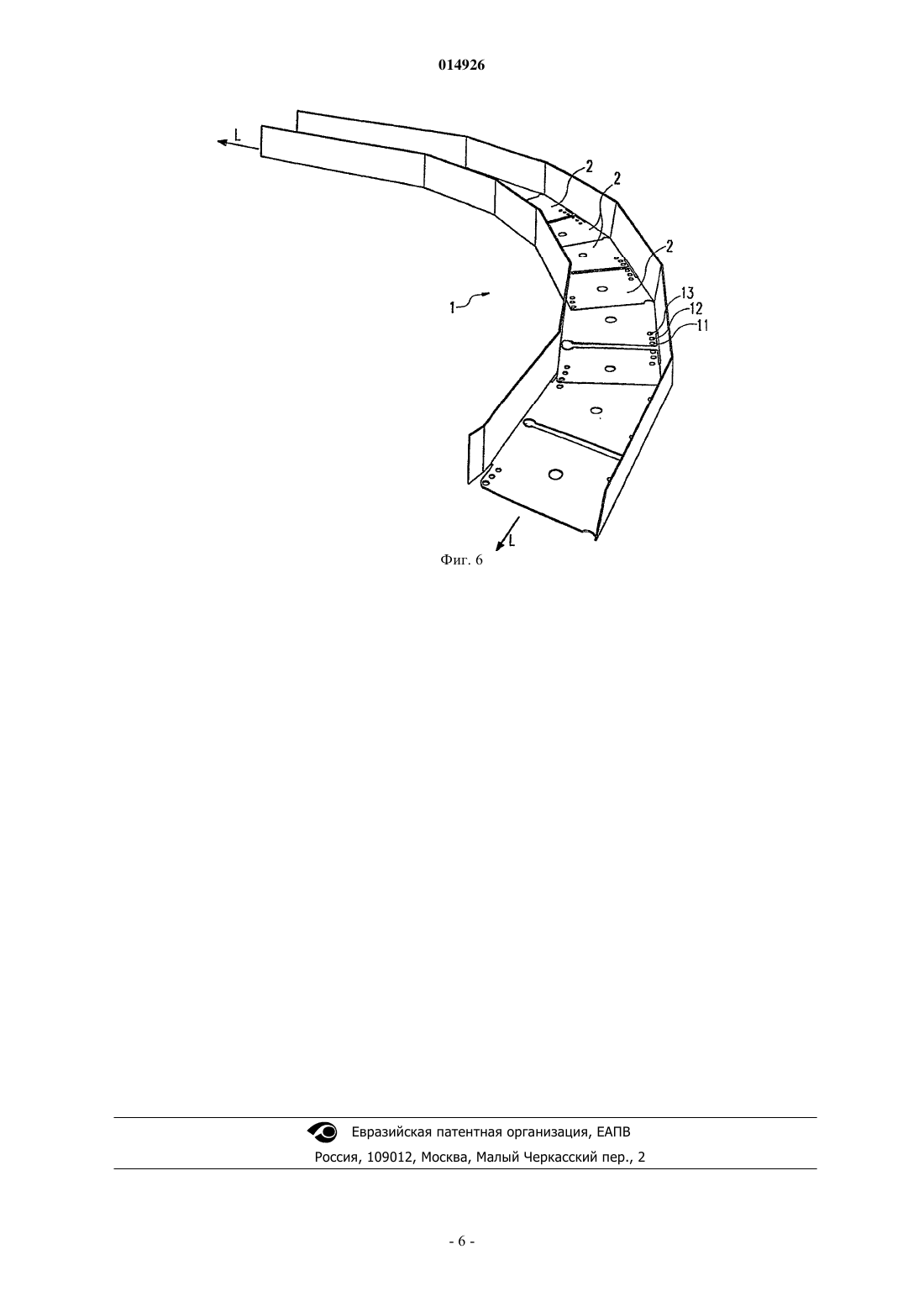

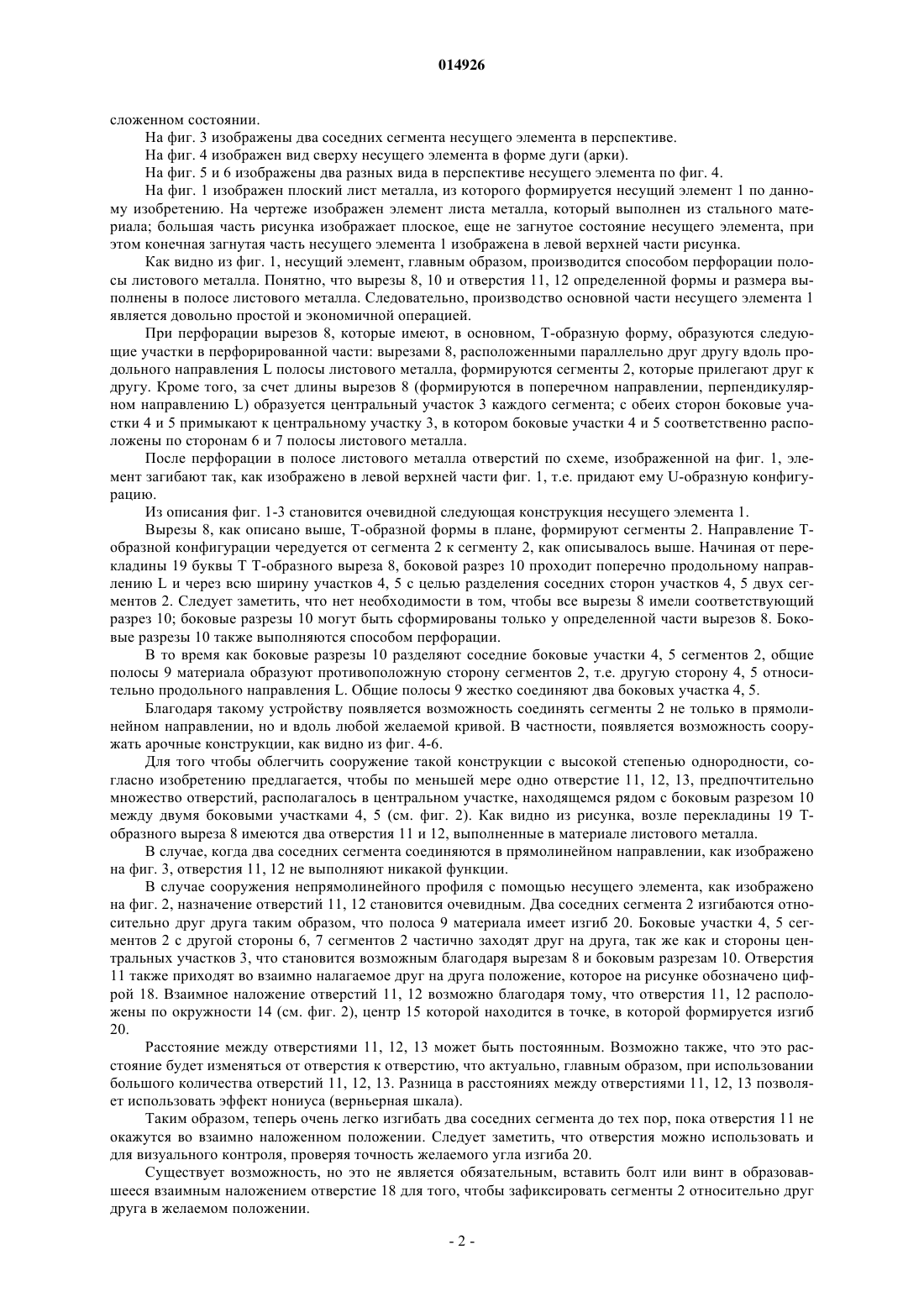

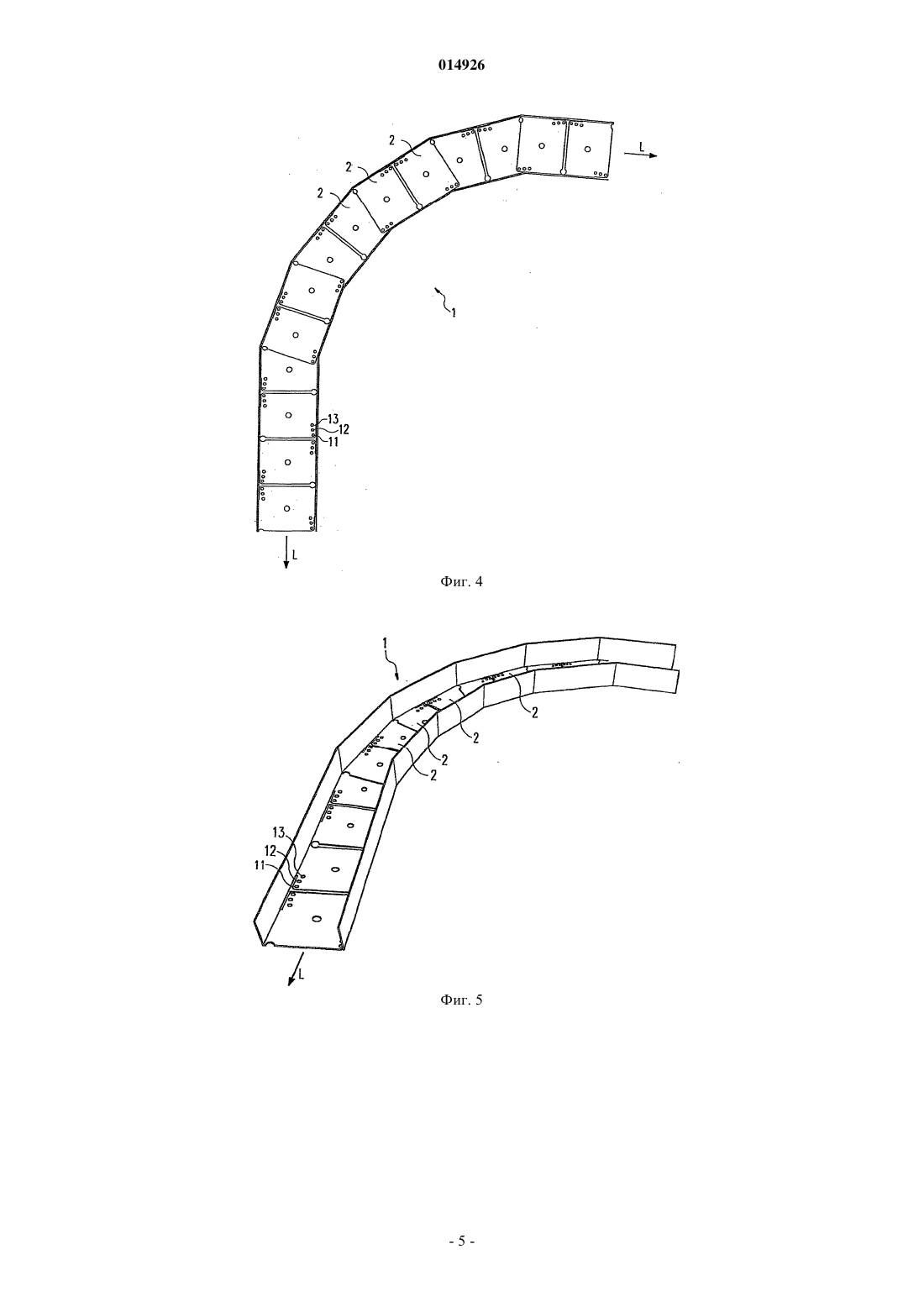

НЕСУЩИЙ ЭЛЕМЕНТ ДЛЯ СТРОИТЕЛЬСТВА АРОЧНЫХ КОНСТРУКЦИЙ Кнауф Альфонс Жан (DE)(71)(73) Заявитель и патентовладелец: КНАУФ ИНШААТ ВЕ ЯПЫ ЭЛЕМАНЛАРИ САНАИ ВЕ ТИДЖАРЕТ А.С. (TR) Настоящее изобретение относится к несущему элементу (1) для строительства арочных конструкций, который имеет множество сегментов (2), расположенных в ряд в продольном направлении (L), причм каждый сегмент (2) имеет центральный участок (3) и два боковых участка (4, 5),отходящие в противоположные стороны (6, 7) от центрального участка (3), и отделен от соседнего с ним сегмента (2) вырезом (8), простирающимся, по существу, по всей ширине центрального участка (3), при этом два соседних сегмента (2) соединены общим для них боковым участком (4) с первой стороны (6) и разделены боковым разрезом (10), отделяющим друг от друга смежные боковые участки (5) со второй стороны (7), а один из указанных двух сегментов (2) и другой следующий за ним в продольном направлении (L) сегмент (2) соединены общим для них боковым участком (5) со второй стороны (7) и разделены боковым разрезом (10), отделяющим друг от друга смежные боковые участки (4) с первой стороны (6), так что места соединения и разделения боковых участков (4, 5) чередуются от стороны к другой, противоположной ей стороне (6, 7) вдоль продольного направления (L) от сегмента (2) к сегменту (2). Особенностью настоящего изобретения является то, что для облегчения сооружения арочной конструкции при помощи несущего элемента в центральном участке (3) каждого сегмента (2) выполнено по меньшей мере одно отверстие (11, 12, 13), расположенное между двумя боковыми участками (4, 5) рядом с боковым разрезом (10). 014926 Настоящее изобретение относится к несущему элементу для строительства арочных конструкций,который имеет множество сегментов, расположенных в ряд в продольном направлении, причм каждый сегмент имеет центральный участок и два боковых участка, отходящие в противоположные стороны от центрального участка, и отделен от соседнего с ним сегмента вырезом, простирающимся, по существу,по всей ширине центрального участка, при этом два соседних сегмента соединены общим для них боковым участком с первой стороны и разделены боковым разрезом, отделяющим друг от друга смежные боковые участки со второй стороны, а один из указанных двух сегментов и другой, следующий за ним в продольном направлении сегмент соединены общим для них боковым участком со второй стороны и разделены боковым разрезом, отделяющим друг от друга смежные боковые участки с первой стороны,так что места соединения и разделения боковых участков чередуются от стороны к другой противоположной ей стороне вдоль продольного направления от сегмента к сегменту. Несущие элементы такого типа хорошо известны (см., например, ЕР 1657376) и используются в строительной отрасли, главным образом, при полносборном строительстве. Преимуществом такого несущего элемента является простота его использования при сооружении круглых арок за счет изгибания двух соседних сегментов несущего элемента относительно друг друга до получения желаемой формы всего несущего элемента. Практика показывает, что иногда трудно обеспечить однородность такой арочной конструкции. Это также касается случаев, когда необходимо сформировать непрямолинейную конструкцию с высокой степенью однородности. Получение хорошего результата зависит от квалификации рабочего-строителя. Если такого квалифицированного специалиста нет в наличии, то получение высокой степени однородности становится задачей, требующей больших временных и материальных затрат. Следовательно, целью настоящего изобретения является несущий элемент вышеуказанного типа,который позволяет сооружать арочную конструкцию, или, в общем случае, непрямолинейную конструкцию с высокой степенью однородности без участия квалифицированного специалиста и/или без существенных временных затрат. Достижение данной цели по изобретению отличается тем, что по меньшей мере одно отверстие выполнено в центральном участке, распложенным рядом с боковым вырезом между двумя боковыми участками. При совмещении двух отверстий двух соседних сегментов путем наложения появляется возможность легко установить точный угол между осями двух соседних сегментов. Предпочтительно, чтобы в центральном участке располагалось множество отверстий, расположенных рядом с боковым вырезом между двумя боковыми участками; количество отверстий может быть 3, 4 или даже более. Предпочтительный вариант осуществления имеет отверстия, расположенные зеркально относительно выреза в центральном участке двух соседних сегментов. Вырез между двумя центральными участками сегментов и боковой разрез между двумя соседними участками сегментов могут быть выполнены непрерывно. Кроме того, отверстия могут быть расположены по окружности, центр которой находится в конце выреза между двумя центральными участками, расположенными рядом с общей полосой. Отверстия могут располагаться равноудаленно или не равноудаленно вдоль по окружности. С целью использования эффекта нониуса для точной угловой ориентации двух соседних сегментов можно предусмотреть, что расстояние между отверстиями увеличивается или уменьшается от отверстия к отверстию на заданную величину. Жесткая конструкция получается в случае, если центральный участок и два боковых участка образуют U-образную конструкцию. Вырез между двумя центральными участками двух соседних сегментов может иметь Т-образную форму в виде сверху. Кроме того, вырез между двумя центральными участками двух соседних сегментов может иметь на одном своем конце форму окружности. Это облегчает изгибание соседних сегментов. По меньшей мере одно отверстие должно быть выполнено с возможностью прима соединительного элемента. Предпочтительно, чтобы в качестве соединительного элемента использовался болт или винт. Предпочтительно, чтобы несущий элемент изготавливался из металла, главным образом из листового металла, основным компонентом которого является сталь. Экономичное производство несущего элемента заключается в использовании способа перфорации. Предлагаемая концепция позволяет очень легко соединять сегменты в непрямолинейном направлении с высокой степенью однородности. На чертежах изображен вариант осуществления изобретения. На фиг. 1 изображен лист металла в перспективе, из которого по изобретению формируется несущий элемент, большая часть которого изображена в разогнутом состоянии, а меньшая часть которого изображена в загнутом состоянии. На фиг. 2 изображен вид сверху листа металла, из которого формируется несущий элемент, который в левой части рисунка изображен в разогнутом плоском состоянии, а в правой части рисунка - в-1 014926 сложенном состоянии. На фиг. 3 изображены два соседних сегмента несущего элемента в перспективе. На фиг. 4 изображен вид сверху несущего элемента в форме дуги (арки). На фиг. 5 и 6 изображены два разных вида в перспективе несущего элемента по фиг. 4. На фиг. 1 изображен плоский лист металла, из которого формируется несущий элемент 1 по данному изобретению. На чертеже изображен элемент листа металла, который выполнен из стального материала; большая часть рисунка изображает плоское, еще не загнутое состояние несущего элемента, при этом конечная загнутая часть несущего элемента 1 изображена в левой верхней части рисунка. Как видно из фиг. 1, несущий элемент, главным образом, производится способом перфорации полосы листового металла. Понятно, что вырезы 8, 10 и отверстия 11, 12 определенной формы и размера выполнены в полосе листового металла. Следовательно, производство основной части несущего элемента 1 является довольно простой и экономичной операцией. При перфорации вырезов 8, которые имеют, в основном, Т-образную форму, образуются следующие участки в перфорированной части: вырезами 8, расположенными параллельно друг другу вдоль продольного направления L полосы листового металла, формируются сегменты 2, которые прилегают друг к другу. Кроме того, за счет длины вырезов 8 (формируются в поперечном направлении, перпендикулярном направлению L) образуется центральный участок 3 каждого сегмента; с обеих сторон боковые участки 4 и 5 примыкают к центральному участку 3, в котором боковые участки 4 и 5 соответственно расположены по сторонам 6 и 7 полосы листового металла. После перфорации в полосе листового металла отверстий по схеме, изображенной на фиг. 1, элемент загибают так, как изображено в левой верхней части фиг. 1, т.е. придают ему U-образную конфигурацию. Из описания фиг. 1-3 становится очевидной следующая конструкция несущего элемента 1. Вырезы 8, как описано выше, Т-образной формы в плане, формируют сегменты 2. Направление Тобразной конфигурации чередуется от сегмента 2 к сегменту 2, как описывалось выше. Начиная от перекладины 19 буквы Т Т-образного выреза 8, боковой разрез 10 проходит поперечно продольному направлению L и через всю ширину участков 4, 5 с целью разделения соседних сторон участков 4, 5 двух сегментов 2. Следует заметить, что нет необходимости в том, чтобы все вырезы 8 имели соответствующий разрез 10; боковые разрезы 10 могут быть сформированы только у определенной части вырезов 8. Боковые разрезы 10 также выполняются способом перфорации. В то время как боковые разрезы 10 разделяют соседние боковые участки 4, 5 сегментов 2, общие полосы 9 материала образуют противоположную сторону сегментов 2, т.е. другую сторону 4, 5 относительно продольного направления L. Общие полосы 9 жестко соединяют два боковых участка 4, 5. Благодаря такому устройству появляется возможность соединять сегменты 2 не только в прямолинейном направлении, но и вдоль любой желаемой кривой. В частности, появляется возможность сооружать арочные конструкции, как видно из фиг. 4-6. Для того чтобы облегчить сооружение такой конструкции с высокой степенью однородности, согласно изобретению предлагается, чтобы по меньшей мере одно отверстие 11, 12, 13, предпочтительно множество отверстий, располагалось в центральном участке, находящемся рядом с боковым разрезом 10 между двумя боковыми участками 4, 5 (см. фиг. 2). Как видно из рисунка, возле перекладины 19 Тобразного выреза 8 имеются два отверстия 11 и 12, выполненные в материале листового металла. В случае, когда два соседних сегмента соединяются в прямолинейном направлении, как изображено на фиг. 3, отверстия 11, 12 не выполняют никакой функции. В случае сооружения непрямолинейного профиля с помощью несущего элемента, как изображено на фиг. 2, назначение отверстий 11, 12 становится очевидным. Два соседних сегмента 2 изгибаются относительно друг друга таким образом, что полоса 9 материала имеет изгиб 20. Боковые участки 4, 5 сегментов 2 с другой стороны 6, 7 сегментов 2 частично заходят друг на друга, так же как и стороны центральных участков 3, что становится возможным благодаря вырезам 8 и боковым разрезам 10. Отверстия 11 также приходят во взаимно налагаемое друг на друга положение, которое на рисунке обозначено цифрой 18. Взаимное наложение отверстий 11, 12 возможно благодаря тому, что отверстия 11, 12 расположены по окружности 14 (см. фиг. 2), центр 15 которой находится в точке, в которой формируется изгиб 20. Расстояние между отверстиями 11, 12, 13 может быть постоянным. Возможно также, что это расстояние будет изменяться от отверстия к отверстию, что актуально, главным образом, при использовании большого количества отверстий 11, 12, 13. Разница в расстояниях между отверстиями 11, 12, 13 позволяет использовать эффект нониуса (верньерная шкала). Таким образом, теперь очень легко изгибать два соседних сегмента до тех пор, пока отверстия 11 не окажутся во взаимно наложенном положении. Следует заметить, что отверстия можно использовать и для визуального контроля, проверяя точность желаемого угла изгиба 20. Существует возможность, но это не является обязательным, вставить болт или винт в образовавшееся взаимным наложением отверстие 18 для того, чтобы зафиксировать сегменты 2 относительно друг друга в желаемом положении.-2 014926 Изгибание двух соседних сегментов облегчается за счет выполнения круглого отверстия 16 (см. фиг. 1, 2) в конце 17 выреза 8. Из фиг. 4-6 видно, что три отверстия 11, 12, 13 задействованы на стороне каждого сегмента 2, находящегося рядом с вырезом 8. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Несущий элемент (1) для строительства арочных конструкций, имеющий множество сегментов(2), расположенных в ряд в продольном направлении (L), причм каждый сегмент (2) имеет центральный участок (3) и два боковых участка (4, 5), отходящие в противоположные стороны (6, 7) от центрального участка (3), и отделен от соседнего с ним сегмента (2) вырезом (8), простирающимся, по существу, по всей ширине центрального участка (3), при этом два соседних сегмента (2) соединены общим для них боковым участком (4) с первой стороны (6) и разделены боковым разрезом (10), отделяющим друг от друга смежные боковые участки (5) со второй стороны (7), а один из указанных двух сегментов (2) и другой следующий за ним в продольном направлении (L) сегмент (2) соединены общим для них боковым участком (5) со второй стороны (7) и разделены боковым разрезом (10), отделяющим друг от друга смежные боковые участки (4) с первой стороны (6), так что места соединения и разделения боковых участков (4, 5) чередуются от одной стороны к другой противоположной ей стороне (6, 7) вдоль продольного направления (L) от сегмента (2) к сегменту (2), отличающийся тем, что в центральном участке (3) каждого сегмента (2) выполнено по меньшей мере одно отверстие (11, 12, 13), расположенное между двумя боковыми участками (4, 5) рядом с боковым разрезом (10). 2. Несущий элемент по п.1, отличающийся тем, что в центральном участке (3) выполнено множество отверстий (11, 12, 13), расположенных между двумя боковыми участками (4, 5) рядом с боковым разрезом (10). 3. Несущий элемент по п.2, отличающийся тем, что, по меньшей мере, некоторые из множества отверстий (11, 12, 13) в центральном участке (3) двух соседних сегментов (2) расположены зеркально относительно выреза (8). 4. Несущий элемент по любому из пп.1-3, отличающийся тем, что вырез (8) между двумя центральными участками (3) сегментов (2) и боковой разрез (10) между двумя боковыми участками (4, 5) сегментов (2) соединены друг с другом. 5. Несущий элемент по любому из пп.1-4, отличающийся тем, что отверстия (11, 12, 13) расположены по окружности (14), центр которой находится в конце выреза (8) между двумя центральными участками (3), расположенными рядом с соответствующим боковым участком (4, 5), общим для двух соседних сегментов (2). 6. Несущий элемент по п.5, отличающийся тем, что отверстия (11, 12, 13) расположены вдоль по окружности (14) на равноудаленном расстоянии. 7. Несущий элемент по п.5, отличающийся тем, что отверстия (11, 12, 13) расположены по линии,не совпадающей с окружностью (14), и на не равноудаленном расстоянии друг от друга. 8. Несущий элемент по п.7, отличающийся тем, что расстояние (а) между двумя соседними отверстиями в множестве отверстий (11, 12, 13), выполненных в центральном участке (3), увеличивается или уменьшается от отверстия к отверстию на заданную величину. 9. Несущий элемент по любому из пп.1-8, отличающийся тем, что центральный участок (3) и два отогнутых от него боковых участка (4, 5) образуют U-образную конструкцию. 10. Несущий элемент по любому из пп.1-9, отличающийся тем, что вырез (8) имеет Т-образную форму с полкой, обращенной к разрезу (10). 11. Несущий элемент по любому из пп.1-10, отличающийся тем, что вырез (8) на своем конце (17),прилегающем к соответствующему боковому участку (4, 5), общему для двух соседних сегментов (2),имеет форму окружности (16). 12. Несущий элемент по любому из пп.1-11, отличающийся тем, что по меньшей мере одно отверстие (11, 12, 13) выполнено с возможностью прима соединительного элемента. 13. Несущий элемент по п.12, отличающийся тем, что соединительным элементом является болт или винт. 14. Несущий элемент по любому из пп.1-13, отличающийся тем, что он изготовлен из металла. 15. Несущий элемент по п.14, отличающийся тем, что он изготовлен из листового металла. 16. Несущий элемент по любому из пп.1-15, отличающийся тем, что он изготовлен способом перфорации.
