Способ оповещения о чрезвычайной ситуации

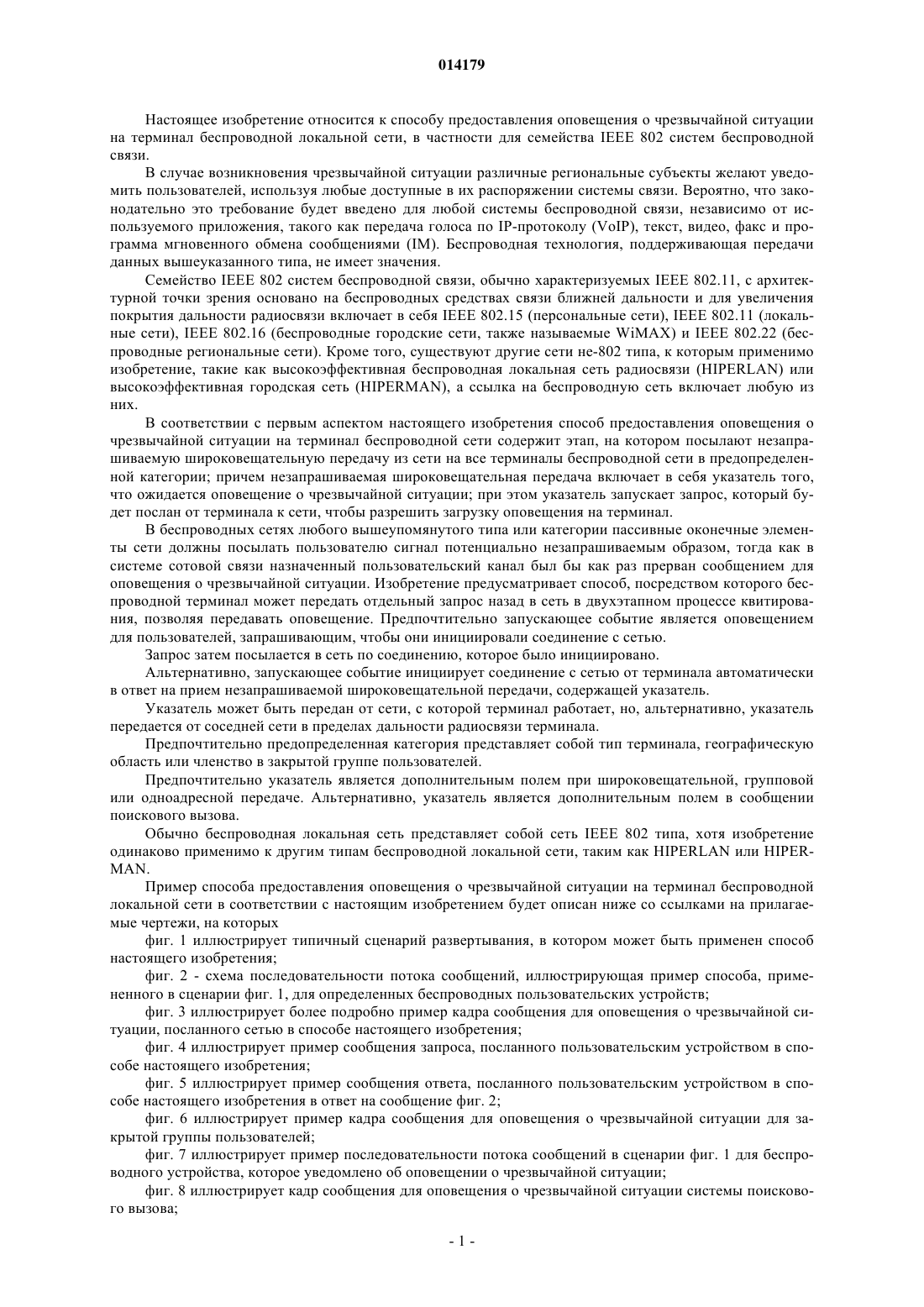

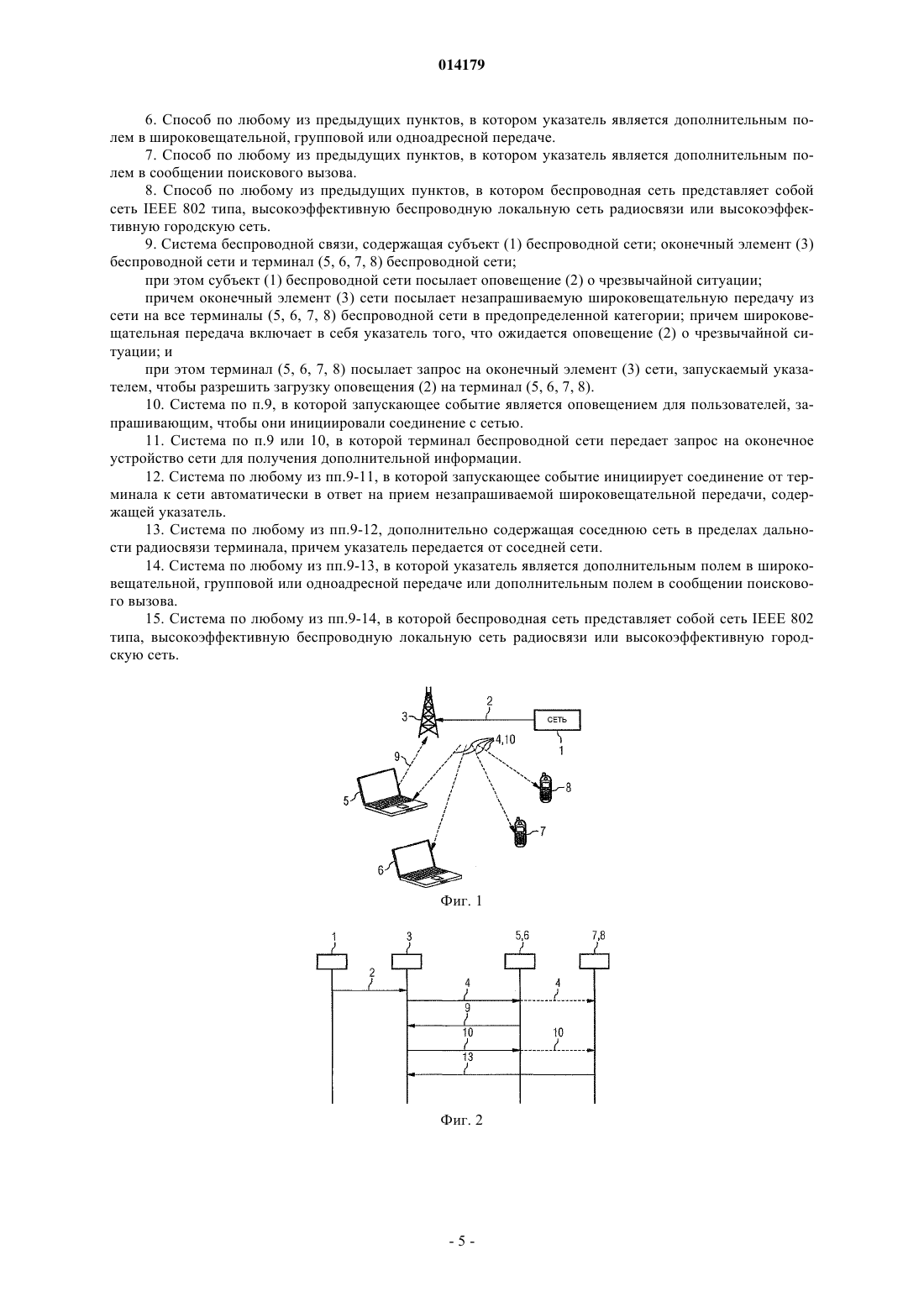

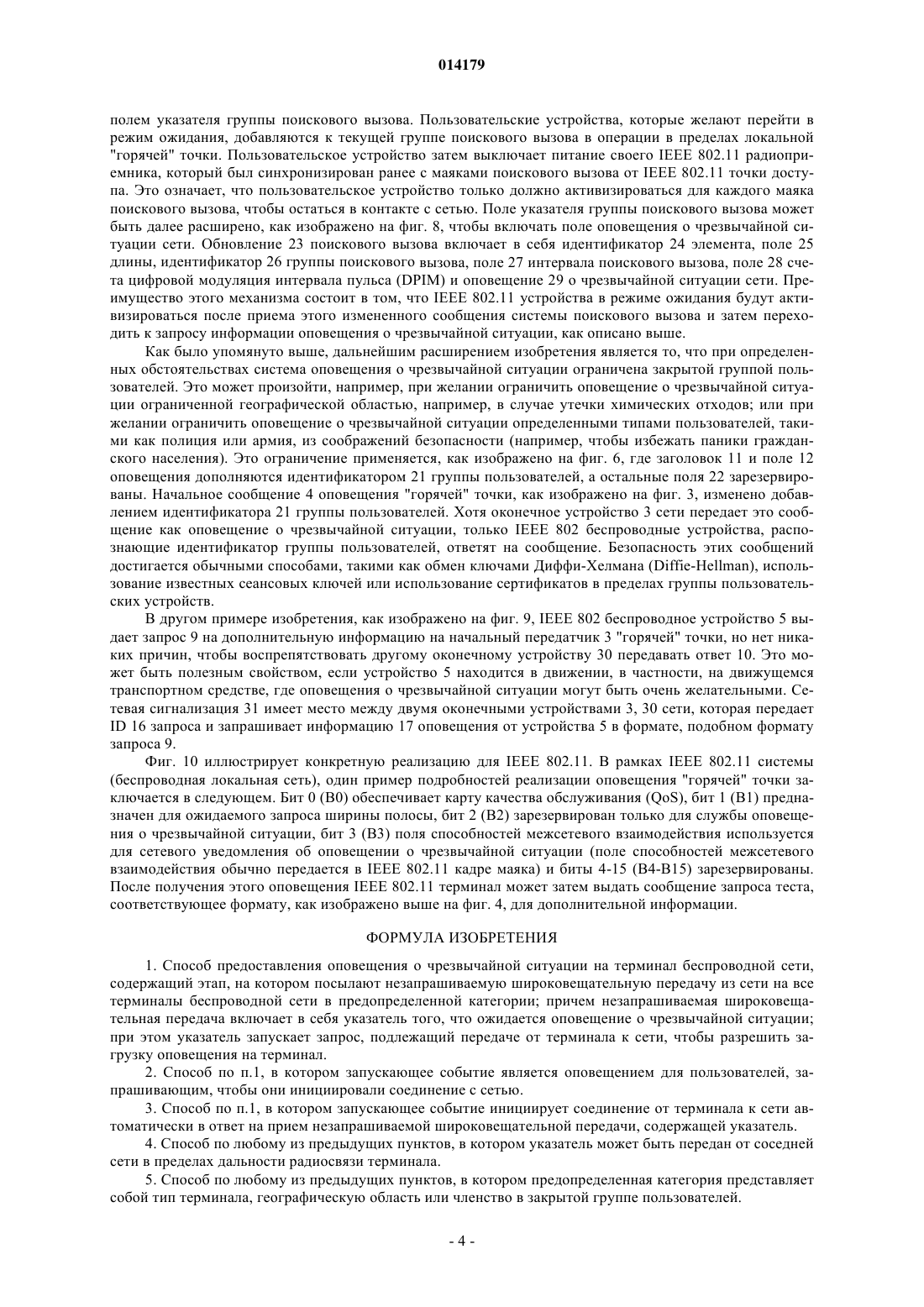

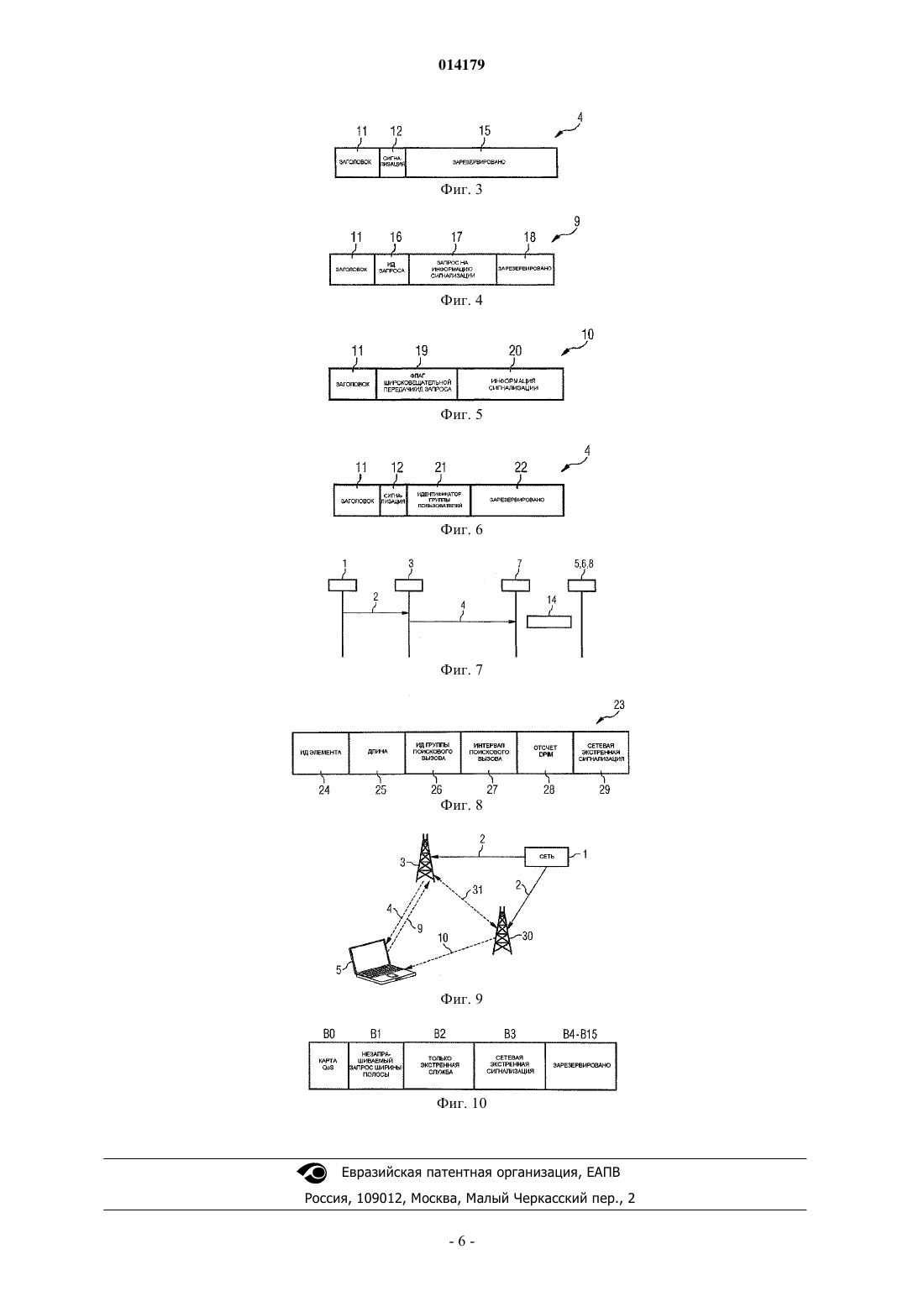

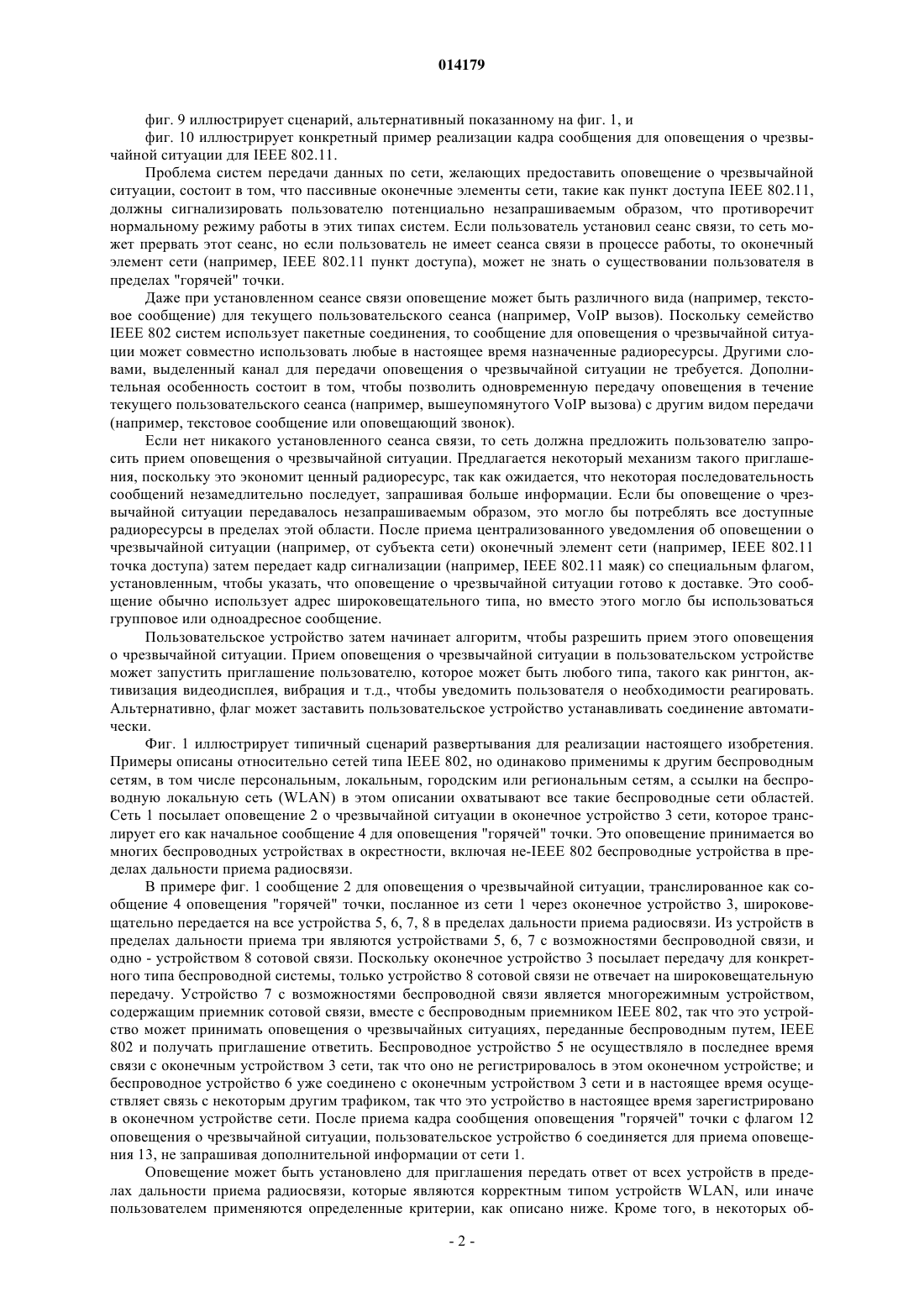

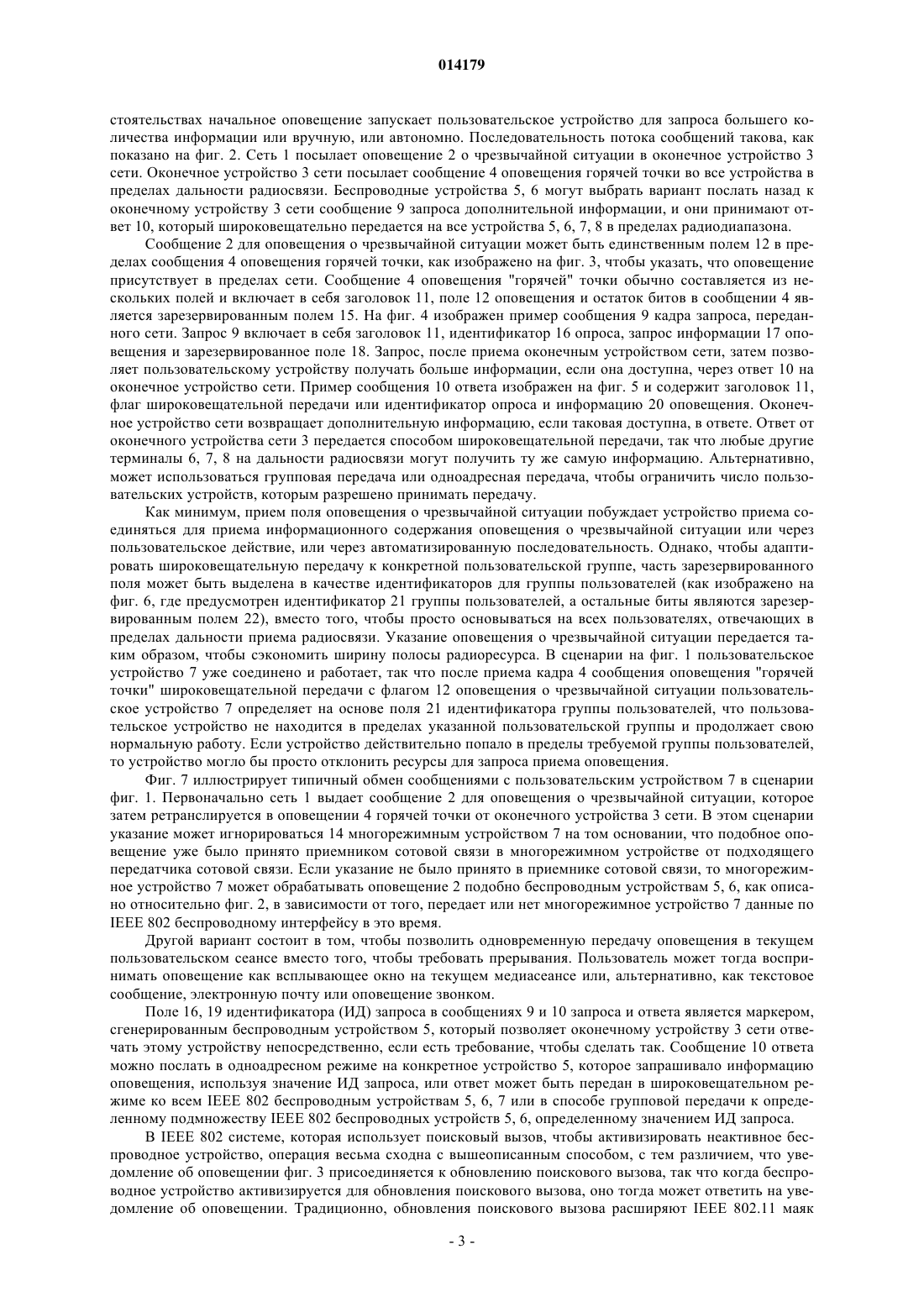

Способ предоставления оповещения (29) о чрезвычайной ситуации на терминал беспроводной сети, содержащий этап, на котором посылают незапрашиваемую широковещательную передачу(4) из сети (1) на все терминалы (5, 6, 7) беспроводной сети в предопределенной категории. Незапрашиваемая широковещательная передача включает в себя указатель (12), что ожидается оповещение о чрезвычайной ситуации. Указатель запускает запрос (9), подлежащий передаче от терминала к сети, чтобы разрешить загрузку (10) оповещения на терминал. 014179 Настоящее изобретение относится к способу предоставления оповещения о чрезвычайной ситуации на терминал беспроводной локальной сети, в частности для семейства IEEE 802 систем беспроводной связи. В случае возникновения чрезвычайной ситуации различные региональные субъекты желают уведомить пользователей, используя любые доступные в их распоряжении системы связи. Вероятно, что законодательно это требование будет введено для любой системы беспроводной связи, независимо от используемого приложения, такого как передача голоса по IP-протоколу (VoIP), текст, видео, факс и программа мгновенного обмена сообщениями (IM). Беспроводная технология, поддерживающая передачи данных вышеуказанного типа, не имеет значения. Семейство IEEE 802 систем беспроводной связи, обычно характеризуемых IEEE 802.11, с архитектурной точки зрения основано на беспроводных средствах связи ближней дальности и для увеличения покрытия дальности радиосвязи включает в себя IEEE 802.15 (персональные сети), IEEE 802.11 (локальные сети), IEEE 802.16 (беспроводные городские сети, также называемые WiMAX) и IEEE 802.22 (беспроводные региональные сети). Кроме того, существуют другие сети не-802 типа, к которым применимо изобретение, такие как высокоэффективная беспроводная локальная сеть радиосвязи (HIPERLAN) или высокоэффективная городская сеть (HIPERMAN), а ссылка на беспроводную сеть включает любую из них. В соответствии с первым аспектом настоящего изобретения способ предоставления оповещения о чрезвычайной ситуации на терминал беспроводной сети содержит этап, на котором посылают незапрашиваемую широковещательную передачу из сети на все терминалы беспроводной сети в предопределенной категории; причем незапрашиваемая широковещательная передача включает в себя указатель того,что ожидается оповещение о чрезвычайной ситуации; при этом указатель запускает запрос, который будет послан от терминала к сети, чтобы разрешить загрузку оповещения на терминал. В беспроводных сетях любого вышеупомянутого типа или категории пассивные оконечные элементы сети должны посылать пользователю сигнал потенциально незапрашиваемым образом, тогда как в системе сотовой связи назначенный пользовательский канал был бы как раз прерван сообщением для оповещения о чрезвычайной ситуации. Изобретение предусматривает способ, посредством которого беспроводной терминал может передать отдельный запрос назад в сеть в двухэтапном процессе квитирования, позволяя передавать оповещение. Предпочтительно запускающее событие является оповещением для пользователей, запрашивающим, чтобы они инициировали соединение с сетью. Запрос затем посылается в сеть по соединению, которое было инициировано. Альтернативно, запускающее событие инициирует соединение с сетью от терминала автоматически в ответ на прием незапрашиваемой широковещательной передачи, содержащей указатель. Указатель может быть передан от сети, с которой терминал работает, но, альтернативно, указатель передается от соседней сети в пределах дальности радиосвязи терминала. Предпочтительно предопределенная категория представляет собой тип терминала, географическую область или членство в закрытой группе пользователей. Предпочтительно указатель является дополнительным полем при широковещательной, групповой или одноадресной передаче. Альтернативно, указатель является дополнительным полем в сообщении поискового вызова. Обычно беспроводная локальная сеть представляет собой сеть IEEE 802 типа, хотя изобретение одинаково применимо к другим типам беспроводной локальной сети, таким как HIPERLAN или HIPERMAN. Пример способа предоставления оповещения о чрезвычайной ситуации на терминал беспроводной локальной сети в соответствии с настоящим изобретением будет описан ниже со ссылками на прилагаемые чертежи, на которых фиг. 1 иллюстрирует типичный сценарий развертывания, в котором может быть применен способ настоящего изобретения; фиг. 2 - схема последовательности потока сообщений, иллюстрирующая пример способа, примененного в сценарии фиг. 1, для определенных беспроводных пользовательских устройств; фиг. 3 иллюстрирует более подробно пример кадра сообщения для оповещения о чрезвычайной ситуации, посланного сетью в способе настоящего изобретения; фиг. 4 иллюстрирует пример сообщения запроса, посланного пользовательским устройством в способе настоящего изобретения; фиг. 5 иллюстрирует пример сообщения ответа, посланного пользовательским устройством в способе настоящего изобретения в ответ на сообщение фиг. 2; фиг. 6 иллюстрирует пример кадра сообщения для оповещения о чрезвычайной ситуации для закрытой группы пользователей; фиг. 7 иллюстрирует пример последовательности потока сообщений в сценарии фиг. 1 для беспроводного устройства, которое уведомлено об оповещении о чрезвычайной ситуации; фиг. 8 иллюстрирует кадр сообщения для оповещения о чрезвычайной ситуации системы поискового вызова;-1 014179 фиг. 9 иллюстрирует сценарий, альтернативный показанному на фиг. 1, и фиг. 10 иллюстрирует конкретный пример реализации кадра сообщения для оповещения о чрезвычайной ситуации для IEEE 802.11. Проблема систем передачи данных по сети, желающих предоставить оповещение о чрезвычайной ситуации, состоит в том, что пассивные оконечные элементы сети, такие как пункт доступа IEEE 802.11,должны сигнализировать пользователю потенциально незапрашиваемым образом, что противоречит нормальному режиму работы в этих типах систем. Если пользователь установил сеанс связи, то сеть может прервать этот сеанс, но если пользователь не имеет сеанса связи в процессе работы, то оконечный элемент сети (например, IEEE 802.11 пункт доступа), может не знать о существовании пользователя в пределах "горячей" точки. Даже при установленном сеансе связи оповещение может быть различного вида (например, текстовое сообщение) для текущего пользовательского сеанса (например, VoIP вызов). Поскольку семействоIEEE 802 систем использует пакетные соединения, то сообщение для оповещения о чрезвычайной ситуации может совместно использовать любые в настоящее время назначенные радиоресурсы. Другими словами, выделенный канал для передачи оповещения о чрезвычайной ситуации не требуется. Дополнительная особенность состоит в том, чтобы позволить одновременную передачу оповещения в течение текущего пользовательского сеанса (например, вышеупомянутого VoIP вызова) с другим видом передачи(например, текстовое сообщение или оповещающий звонок). Если нет никакого установленного сеанса связи, то сеть должна предложить пользователю запросить прием оповещения о чрезвычайной ситуации. Предлагается некоторый механизм такого приглашения, поскольку это экономит ценный радиоресурс, так как ожидается, что некоторая последовательность сообщений незамедлительно последует, запрашивая больше информации. Если бы оповещение о чрезвычайной ситуации передавалось незапрашиваемым образом, это могло бы потреблять все доступные радиоресурсы в пределах этой области. После приема централизованного уведомления об оповещении о чрезвычайной ситуации (например, от субъекта сети) оконечный элемент сети (например, IEEE 802.11 точка доступа) затем передает кадр сигнализации (например, IEEE 802.11 маяк) со специальным флагом,установленным, чтобы указать, что оповещение о чрезвычайной ситуации готово к доставке. Это сообщение обычно использует адрес широковещательного типа, но вместо этого могло бы использоваться групповое или одноадресное сообщение. Пользовательское устройство затем начинает алгоритм, чтобы разрешить прием этого оповещения о чрезвычайной ситуации. Прием оповещения о чрезвычайной ситуации в пользовательском устройстве может запустить приглашение пользователю, которое может быть любого типа, такого как рингтон, активизация видеодисплея, вибрация и т.д., чтобы уведомить пользователя о необходимости реагировать. Альтернативно, флаг может заставить пользовательское устройство устанавливать соединение автоматически. Фиг. 1 иллюстрирует типичный сценарий развертывания для реализации настоящего изобретения. Примеры описаны относительно сетей типа IEEE 802, но одинаково применимы к другим беспроводным сетям, в том числе персональным, локальным, городским или региональным сетям, а ссылки на беспроводную локальную сеть (WLAN) в этом описании охватывают все такие беспроводные сети областей. Сеть 1 посылает оповещение 2 о чрезвычайной ситуации в оконечное устройство 3 сети, которое транслирует его как начальное сообщение 4 для оповещения "горячей" точки. Это оповещение принимается во многих беспроводных устройствах в окрестности, включая не-IEEE 802 беспроводные устройства в пределах дальности приема радиосвязи. В примере фиг. 1 сообщение 2 для оповещения о чрезвычайной ситуации, транслированное как сообщение 4 оповещения "горячей" точки, посланное из сети 1 через оконечное устройство 3, широковещательно передается на все устройства 5, 6, 7, 8 в пределах дальности приема радиосвязи. Из устройств в пределах дальности приема три являются устройствами 5, 6, 7 с возможностями беспроводной связи, и одно - устройством 8 сотовой связи. Поскольку оконечное устройство 3 посылает передачу для конкретного типа беспроводной системы, только устройство 8 сотовой связи не отвечает на широковещательную передачу. Устройство 7 с возможностями беспроводной связи является многорежимным устройством,содержащим приемник сотовой связи, вместе с беспроводным приемником IEEE 802, так что это устройство может принимать оповещения о чрезвычайных ситуациях, переданные беспроводным путем, IEEE 802 и получать приглашение ответить. Беспроводное устройство 5 не осуществляло в последнее время связи с оконечным устройством 3 сети, так что оно не регистрировалось в этом оконечном устройстве; и беспроводное устройство 6 уже соединено с оконечным устройством 3 сети и в настоящее время осуществляет связь с некоторым другим трафиком, так что это устройство в настоящее время зарегистрировано в оконечном устройстве сети. После приема кадра сообщения оповещения "горячей" точки с флагом 12 оповещения о чрезвычайной ситуации, пользовательское устройство 6 соединяется для приема оповещения 13, не запрашивая дополнительной информации от сети 1. Оповещение может быть установлено для приглашения передать ответ от всех устройств в пределах дальности приема радиосвязи, которые являются корректным типом устройств WLAN, или иначе пользователем применяются определенные критерии, как описано ниже. Кроме того, в некоторых об-2 014179 стоятельствах начальное оповещение запускает пользовательское устройство для запроса большего количества информации или вручную, или автономно. Последовательность потока сообщений такова, как показано на фиг. 2. Сеть 1 посылает оповещение 2 о чрезвычайной ситуации в оконечное устройство 3 сети. Оконечное устройство 3 сети посылает сообщение 4 оповещения горячей точки во все устройства в пределах дальности радиосвязи. Беспроводные устройства 5, 6 могут выбрать вариант послать назад к оконечному устройству 3 сети сообщение 9 запроса дополнительной информации, и они принимают ответ 10, который широковещательно передается на все устройства 5, 6, 7, 8 в пределах радиодиапазона. Сообщение 2 для оповещения о чрезвычайной ситуации может быть единственным полем 12 в пределах сообщения 4 оповещения горячей точки, как изображено на фиг. 3, чтобы указать, что оповещение присутствует в пределах сети. Сообщение 4 оповещения "горячей" точки обычно составляется из нескольких полей и включает в себя заголовок 11, поле 12 оповещения и остаток битов в сообщении 4 является зарезервированным полем 15. На фиг. 4 изображен пример сообщения 9 кадра запроса, переданного сети. Запрос 9 включает в себя заголовок 11, идентификатор 16 опроса, запрос информации 17 оповещения и зарезервированное поле 18. Запрос, после приема оконечным устройством сети, затем позволяет пользовательскому устройству получать больше информации, если она доступна, через ответ 10 на оконечное устройство сети. Пример сообщения 10 ответа изображен на фиг. 5 и содержит заголовок 11,флаг широковещательной передачи или идентификатор опроса и информацию 20 оповещения. Оконечное устройство сети возвращает дополнительную информацию, если таковая доступна, в ответе. Ответ от оконечного устройства сети 3 передается способом широковещательной передачи, так что любые другие терминалы 6, 7, 8 на дальности радиосвязи могут получить ту же самую информацию. Альтернативно,может использоваться групповая передача или одноадресная передача, чтобы ограничить число пользовательских устройств, которым разрешено принимать передачу. Как минимум, прием поля оповещения о чрезвычайной ситуации побуждает устройство приема соединяться для приема информационного содержания оповещения о чрезвычайной ситуации или через пользовательское действие, или через автоматизированную последовательность. Однако, чтобы адаптировать широковещательную передачу к конкретной пользовательской группе, часть зарезервированного поля может быть выделена в качестве идентификаторов для группы пользователей (как изображено на фиг. 6, где предусмотрен идентификатор 21 группы пользователей, а остальные биты являются зарезервированным полем 22), вместо того, чтобы просто основываться на всех пользователях, отвечающих в пределах дальности приема радиосвязи. Указание оповещения о чрезвычайной ситуации передается таким образом, чтобы сэкономить ширину полосы радиоресурса. В сценарии на фиг. 1 пользовательское устройство 7 уже соединено и работает, так что после приема кадра 4 сообщения оповещения "горячей точки" широковещательной передачи с флагом 12 оповещения о чрезвычайной ситуации пользовательское устройство 7 определяет на основе поля 21 идентификатора группы пользователей, что пользовательское устройство не находится в пределах указанной пользовательской группы и продолжает свою нормальную работу. Если устройство действительно попало в пределы требуемой группы пользователей,то устройство могло бы просто отклонить ресурсы для запроса приема оповещения. Фиг. 7 иллюстрирует типичный обмен сообщениями с пользовательским устройством 7 в сценарии фиг. 1. Первоначально сеть 1 выдает сообщение 2 для оповещения о чрезвычайной ситуации, которое затем ретранслируется в оповещении 4 горячей точки от оконечного устройства 3 сети. В этом сценарии указание может игнорироваться 14 многорежимным устройством 7 на том основании, что подобное оповещение уже было принято приемником сотовой связи в многорежимном устройстве от подходящего передатчика сотовой связи. Если указание не было принято в приемнике сотовой связи, то многорежимное устройство 7 может обрабатывать оповещение 2 подобно беспроводным устройствам 5, 6, как описано относительно фиг. 2, в зависимости от того, передает или нет многорежимное устройство 7 данные поIEEE 802 беспроводному интерфейсу в это время. Другой вариант состоит в том, чтобы позволить одновременную передачу оповещения в текущем пользовательском сеансе вместо того, чтобы требовать прерывания. Пользователь может тогда воспринимать оповещение как всплывающее окно на текущем медиасеансе или, альтернативно, как текстовое сообщение, электронную почту или оповещение звонком. Поле 16, 19 идентификатора (ИД) запроса в сообщениях 9 и 10 запроса и ответа является маркером,сгенерированным беспроводным устройством 5, который позволяет оконечному устройству 3 сети отвечать этому устройству непосредственно, если есть требование, чтобы сделать так. Сообщение 10 ответа можно послать в одноадресном режиме на конкретное устройство 5, которое запрашивало информацию оповещения, используя значение ИД запроса, или ответ может быть передан в широковещательном режиме ко всем IEEE 802 беспроводным устройствам 5, 6, 7 или в способе групповой передачи к определенному подмножеству IEEE 802 беспроводных устройств 5, 6, определенному значением ИД запроса. В IEEE 802 системе, которая использует поисковый вызов, чтобы активизировать неактивное беспроводное устройство, операция весьма сходна с вышеописанным способом, с тем различием, что уведомление об оповещении фиг. 3 присоединяется к обновлению поискового вызова, так что когда беспроводное устройство активизируется для обновления поискового вызова, оно тогда может ответить на уведомление об оповещении. Традиционно, обновления поискового вызова расширяют IEEE 802.11 маяк-3 014179 полем указателя группы поискового вызова. Пользовательские устройства, которые желают перейти в режим ожидания, добавляются к текущей группе поискового вызова в операции в пределах локальной"горячей" точки. Пользовательское устройство затем выключает питание своего IEEE 802.11 радиоприемника, который был синхронизирован ранее с маяками поискового вызова от IEEE 802.11 точки доступа. Это означает, что пользовательское устройство только должно активизироваться для каждого маяка поискового вызова, чтобы остаться в контакте с сетью. Поле указателя группы поискового вызова может быть далее расширено, как изображено на фиг. 8, чтобы включать поле оповещения о чрезвычайной ситуации сети. Обновление 23 поискового вызова включает в себя идентификатор 24 элемента, поле 25 длины, идентификатор 26 группы поискового вызова, поле 27 интервала поискового вызова, поле 28 счета цифровой модуляция интервала пульса (DPIM) и оповещение 29 о чрезвычайной ситуации сети. Преимущество этого механизма состоит в том, что IEEE 802.11 устройства в режиме ожидания будут активизироваться после приема этого измененного сообщения системы поискового вызова и затем переходить к запросу информации оповещения о чрезвычайной ситуации, как описано выше. Как было упомянуто выше, дальнейшим расширением изобретения является то, что при определенных обстоятельствах система оповещения о чрезвычайной ситуации ограничена закрытой группой пользователей. Это может произойти, например, при желании ограничить оповещение о чрезвычайной ситуации ограниченной географической областью, например, в случае утечки химических отходов; или при желании ограничить оповещение о чрезвычайной ситуации определенными типами пользователей, такими как полиция или армия, из соображений безопасности (например, чтобы избежать паники гражданского населения). Это ограничение применяется, как изображено на фиг. 6, где заголовок 11 и поле 12 оповещения дополняются идентификатором 21 группы пользователей, а остальные поля 22 зарезервированы. Начальное сообщение 4 оповещения "горячей" точки, как изображено на фиг. 3, изменено добавлением идентификатора 21 группы пользователей. Хотя оконечное устройство 3 сети передает это сообщение как оповещение о чрезвычайной ситуации, только IEEE 802 беспроводные устройства, распознающие идентификатор группы пользователей, ответят на сообщение. Безопасность этих сообщений достигается обычными способами, такими как обмен ключами Диффи-Хелмана (Diffie-Hellman), использование известных сеансовых ключей или использование сертификатов в пределах группы пользовательских устройств. В другом примере изобретения, как изображено на фиг. 9, IEEE 802 беспроводное устройство 5 выдает запрос 9 на дополнительную информацию на начальный передатчик 3 "горячей" точки, но нет никаких причин, чтобы воспрепятствовать другому оконечному устройству 30 передавать ответ 10. Это может быть полезным свойством, если устройство 5 находится в движении, в частности, на движущемся транспортном средстве, где оповещения о чрезвычайной ситуации могут быть очень желательными. Сетевая сигнализация 31 имеет место между двумя оконечными устройствами 3, 30 сети, которая передаетID 16 запроса и запрашивает информацию 17 оповещения от устройства 5 в формате, подобном формату запроса 9. Фиг. 10 иллюстрирует конкретную реализацию для IEEE 802.11. В рамках IEEE 802.11 системы(беспроводная локальная сеть), один пример подробностей реализации оповещения "горячей" точки заключается в следующем. Бит 0 (В 0) обеспечивает карту качества обслуживания (QoS), бит 1 (В 1) предназначен для ожидаемого запроса ширины полосы, бит 2 (В 2) зарезервирован только для службы оповещения о чрезвычайной ситуации, бит 3 (В 3) поля способностей межсетевого взаимодействия используется для сетевого уведомления об оповещении о чрезвычайной ситуации (поле способностей межсетевого взаимодействия обычно передается в IEEE 802.11 кадре маяка) и биты 4-15 (В 4-В 15) зарезервированы. После получения этого оповещения IEEE 802.11 терминал может затем выдать сообщение запроса теста,соответствующее формату, как изображено выше на фиг. 4, для дополнительной информации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ предоставления оповещения о чрезвычайной ситуации на терминал беспроводной сети,содержащий этап, на котором посылают незапрашиваемую широковещательную передачу из сети на все терминалы беспроводной сети в предопределенной категории; причем незапрашиваемая широковещательная передача включает в себя указатель того, что ожидается оповещение о чрезвычайной ситуации; при этом указатель запускает запрос, подлежащий передаче от терминала к сети, чтобы разрешить загрузку оповещения на терминал. 2. Способ по п.1, в котором запускающее событие является оповещением для пользователей, запрашивающим, чтобы они инициировали соединение с сетью. 3. Способ по п.1, в котором запускающее событие инициирует соединение от терминала к сети автоматически в ответ на прием незапрашиваемой широковещательной передачи, содержащей указатель. 4. Способ по любому из предыдущих пунктов, в котором указатель может быть передан от соседней сети в пределах дальности радиосвязи терминала. 5. Способ по любому из предыдущих пунктов, в котором предопределенная категория представляет собой тип терминала, географическую область или членство в закрытой группе пользователей.-4 014179 6. Способ по любому из предыдущих пунктов, в котором указатель является дополнительным полем в широковещательной, групповой или одноадресной передаче. 7. Способ по любому из предыдущих пунктов, в котором указатель является дополнительным полем в сообщении поискового вызова. 8. Способ по любому из предыдущих пунктов, в котором беспроводная сеть представляет собой сеть IEEE 802 типа, высокоэффективную беспроводную локальную сеть радиосвязи или высокоэффективную городскую сеть. 9. Система беспроводной связи, содержащая субъект (1) беспроводной сети; оконечный элемент (3) беспроводной сети и терминал (5, 6, 7, 8) беспроводной сети; при этом субъект (1) беспроводной сети посылает оповещение (2) о чрезвычайной ситуации; причем оконечный элемент (3) сети посылает незапрашиваемую широковещательную передачу из сети на все терминалы (5, 6, 7, 8) беспроводной сети в предопределенной категории; причем широковещательная передача включает в себя указатель того, что ожидается оповещение (2) о чрезвычайной ситуации; и при этом терминал (5, 6, 7, 8) посылает запрос на оконечный элемент (3) сети, запускаемый указателем, чтобы разрешить загрузку оповещения (2) на терминал (5, 6, 7, 8). 10. Система по п.9, в которой запускающее событие является оповещением для пользователей, запрашивающим, чтобы они инициировали соединение с сетью. 11. Система по п.9 или 10, в которой терминал беспроводной сети передает запрос на оконечное устройство сети для получения дополнительной информации. 12. Система по любому из пп.9-11, в которой запускающее событие инициирует соединение от терминала к сети автоматически в ответ на прием незапрашиваемой широковещательной передачи, содержащей указатель. 13. Система по любому из пп.9-12, дополнительно содержащая соседнюю сеть в пределах дальности радиосвязи терминала, причем указатель передается от соседней сети. 14. Система по любому из пп.9-13, в которой указатель является дополнительным полем в широковещательной, групповой или одноадресной передаче или дополнительным полем в сообщении поискового вызова. 15. Система по любому из пп.9-14, в которой беспроводная сеть представляет собой сеть IEEE 802 типа, высокоэффективную беспроводную локальную сеть радиосвязи или высокоэффективную городскую сеть.
