Способ программирования устройств дистанционного управления

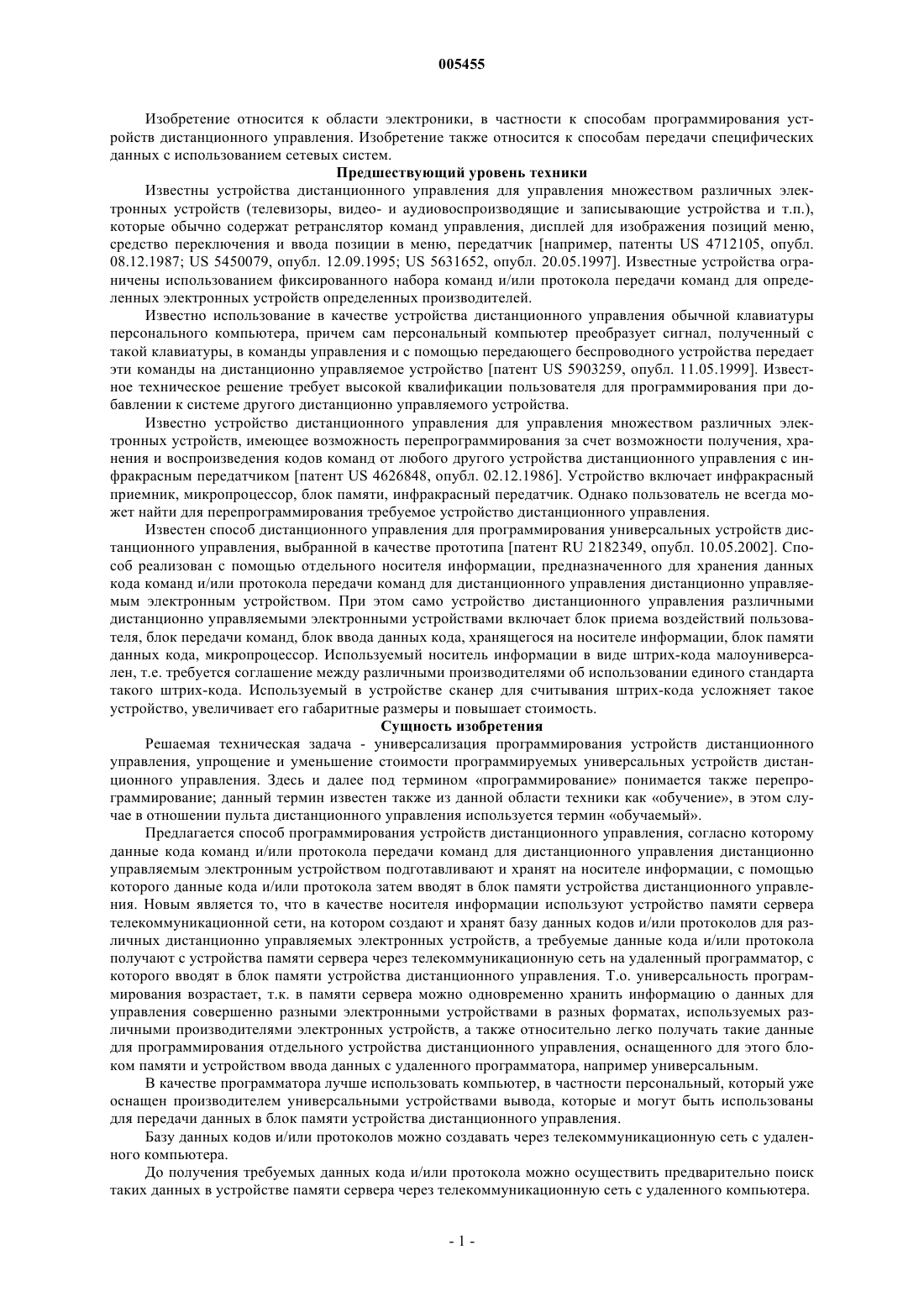

005455 Изобретение относится к области электроники, в частности к способам программирования устройств дистанционного управления. Изобретение также относится к способам передачи специфических данных с использованием сетевых систем. Предшествующий уровень техники Известны устройства дистанционного управления для управления множеством различных электронных устройств (телевизоры, видео- и аудиовоспроизводящие и записывающие устройства и т.п.),которые обычно содержат ретранслятор команд управления, дисплей для изображения позиций меню,средство переключения и ввода позиции в меню, передатчик [например, патенты US 4712105, опубл. 08.12.1987; US 5450079, опубл. 12.09.1995; US 5631652, опубл. 20.05.1997]. Известные устройства ограничены использованием фиксированного набора команд и/или протокола передачи команд для определенных электронных устройств определенных производителей. Известно использование в качестве устройства дистанционного управления обычной клавиатуры персонального компьютера, причем сам персональный компьютер преобразует сигнал, полученный с такой клавиатуры, в команды управления и с помощью передающего беспроводного устройства передает эти команды на дистанционно управляемое устройство [патент US 5903259, опубл. 11.05.1999]. Известное техническое решение требует высокой квалификации пользователя для программирования при добавлении к системе другого дистанционно управляемого устройства. Известно устройство дистанционного управления для управления множеством различных электронных устройств, имеющее возможность перепрограммирования за счет возможности получения, хранения и воспроизведения кодов команд от любого другого устройства дистанционного управления с инфракрасным передатчиком [патент US 4626848, опубл. 02.12.1986]. Устройство включает инфракрасный приемник, микропроцессор, блок памяти, инфракрасный передатчик. Однако пользователь не всегда может найти для перепрограммирования требуемое устройство дистанционного управления. Известен способ дистанционного управления для программирования универсальных устройств дистанционного управления, выбранной в качестве прототипа [патент RU 2182349, опубл. 10.05.2002]. Способ реализован с помощью отдельного носителя информации, предназначенного для хранения данных кода команд и/или протокола передачи команд для дистанционного управления дистанционно управляемым электронным устройством. При этом само устройство дистанционного управления различными дистанционно управляемыми электронными устройствами включает блок приема воздействий пользователя, блок передачи команд, блок ввода данных кода, хранящегося на носителе информации, блок памяти данных кода, микропроцессор. Используемый носитель информации в виде штрих-кода малоуниверсален, т.е. требуется соглашение между различными производителями об использовании единого стандарта такого штрих-кода. Используемый в устройстве сканер для считывания штрих-кода усложняет такое устройство, увеличивает его габаритные размеры и повышает стоимость. Сущность изобретения Решаемая техническая задача - универсализация программирования устройств дистанционного управления, упрощение и уменьшение стоимости программируемых универсальных устройств дистанционного управления. Здесь и далее под термином программирование понимается также перепрограммирование; данный термин известен также из данной области техники как обучение, в этом случае в отношении пульта дистанционного управления используется термин обучаемый. Предлагается способ программирования устройств дистанционного управления, согласно которому данные кода команд и/или протокола передачи команд для дистанционного управления дистанционно управляемым электронным устройством подготавливают и хранят на носителе информации, с помощью которого данные кода и/или протокола затем вводят в блок памяти устройства дистанционного управления. Новым является то, что в качестве носителя информации используют устройство памяти сервера телекоммуникационной сети, на котором создают и хранят базу данных кодов и/или протоколов для различных дистанционно управляемых электронных устройств, а требуемые данные кода и/или протокола получают с устройства памяти сервера через телекоммуникационную сеть на удаленный программатор, с которого вводят в блок памяти устройства дистанционного управления. Т.о. универсальность программирования возрастает, т.к. в памяти сервера можно одновременно хранить информацию о данных для управления совершенно разными электронными устройствами в разных форматах, используемых различными производителями электронных устройств, а также относительно легко получать такие данные для программирования отдельного устройства дистанционного управления, оснащенного для этого блоком памяти и устройством ввода данных с удаленного программатора, например универсальным. В качестве программатора лучше использовать компьютер, в частности персональный, который уже оснащен производителем универсальными устройствами вывода, которые и могут быть использованы для передачи данных в блок памяти устройства дистанционного управления. Базу данных кодов и/или протоколов можно создавать через телекоммуникационную сеть с удаленного компьютера. До получения требуемых данных кода и/или протокола можно осуществить предварительно поиск таких данных в устройстве памяти сервера через телекоммуникационную сеть с удаленного компьютера.-1 005455 После получения удаленным программатором требуемых данных кода и/или протокола, такие данные можно ввести в блок памяти устройства дистанционного управления с помощью проводной или беспроводной связи. Для этих целей можно использовать любые универсальные и специальные приемопередающие средства волн радио-, инфракрасного или ультразвукового диапазона с соответствующим кодером/декодером, либо излучений других электромагнитных волн, а также использоваться кабельное(проводное) соединение, в этом случае удаленный компьютер и устройство дистанционного управления может содержать универсальные порты для присоединения кабеля (RS-232, USB и т.п.). Для целей пояснения заявляемого способа приведен чертеж общего вида системы обучения пультов дистанционного управления, представленный ниже. Пульт 6 и кабель с USB-разъемами 4 показаны в увеличенном масштабе по сравнению с другими элементами чертежа. Сведения, подтверждающие возможность использования изобретения Заявляемый способ поясняется на примере работы частного случая исполнения известной системы обучения (т.е. программирования или перепрограммирования) универсальных пультов дистанционного управления различной дистанционно управляемой электронной аппаратурой (телевизорами, видео- и аудиовоспроизводящими и записывающими устройствами, технологическим оборудованием с ЧПУ и т.п.) [полезная модель RU 31826U, опубл. 27.07.2003]. Вышеуказанная система включает сервер 1 сети Интернет на базе стандартных платформ, напримерWindows NT или Linux, в устройстве памяти которого хранятся данные кодов команд и протоколы передачи команд, предназначенные для дистанционного управления различной дистанционно управляемой электронной аппаратурой различных производителей; персональные компьютеры 2 производителей дистанционно управляемой электронной аппаратуры, связанные с сетью Интернет, например с помощью модемов (не показаны); персональные компьютеры 3 пользователей дистанционно управляемой электронной аппаратурой, также связанные с сетью Интернет и снабженные, например, портами USB (не показано) для подключения кабеля 4 и/или передатчиком 5 волн инфракрасного (или другого) диапазона с соответствующим кодером-декодером; универсальные пульты 6 дистанционного управления пользователей, снабженные, например, портами USB 7 для подключения кабеля 4 или приемником-передатчиком 8 волн инфракрасного (или другого) диапазона с соответствующим кодером-декодером. В конструкцию пультов 6 входят также обычные для таких устройств составные элементы - блок приема воздействий пользователя 9, блок памяти данных кода, выполненный с возможностью записи дополнительной информации или перезаписи имеющейся, микропроцессор и т.п. (не показаны). Соответствующее программное обеспечение сервера 1, реализующее способ, не является предметом охраны в рамках заявки. Способ для данной системы осуществляется следующим образом. Производитель дистанционно управляемой электронной аппаратуры записывает на устройство памяти сервера 1 данные кода команд и протокол передачи команд, предназначенных для дистанционного управления конкретной моделью дистанционно управляемой электронной аппаратуры, например используя отправку кода и протокола со своего компьютера 2 через сеть Интернет. Другие производители действуют таким же образом и, в результате, на устройстве памяти сервера 1 создается база данных кодов команд и протоколов передачи команд для различных моделей дистанционно управляемой электронной аппаратуры различных производителей, которая и хранится далее. Безусловно, что такая база может создаваться и без использования сети Интернет, когда данные размещаются, например с помощью магнитных носителей информации. Пользователь, при необходимости использования пульта 6 для новой модели дистанционно управляемой электронной аппаратуры, с компьютера 3 соединяется через сеть Интернет с сервером 1, ищет в базе данных код команд и протоколов передачи команд этой модели аппаратуры и получает их в устройство памяти своего компьютера 3 (ОЗУ, жесткий диск, гибкий диск и т.п.). Далее пользователь обучает новым командам (программирует) пульт 6 путем передачи данных в устройство памяти пульта 6 с помощью передатчика 5 и приемника 8 или с помощью кабеля 4 и портов 7. После этого пользователь имеет возможность дистанционно управлять новой моделью электронной аппаратуры с помощью блока 9, передавая команды с использованием передатчика 8. Приведенный пример использован только для целей иллюстрации частного случая осуществления изобретения и не ограничивает объем правовой охраны, представленный в формуле, при этом специалист в данной области техники относительно просто способен осуществить и другие варианты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ программирования устройств дистанционного управления, согласно которому данные кода команд и/или протокола передачи команд для дистанционного управления дистанционно управляемым электронным устройством подготавливают и хранят на носителе информации, с помощью которого данные кода и/или протокола затем вводят в блок памяти устройства дистанционного управления, отличающийся тем, что в качестве носителя информации используют устройство памяти сервера телекоммуникационной сети, на котором создают и хранят базу данных кодов и/или протоколов для различных дистанционно управляемых электронных устройств, а требуемые данные кода и/или протокола получают-2 005455 с устройства памяти сервера через телекоммуникационную сеть на удаленный программатор, с которого вводят в блок памяти устройства дистанционного управления. 2. Способ по п.1, отличающийся тем, что в качестве программатора используют компьютер. 3. Способ по п.1, отличающийся тем, что базу данных кодов и/или протоколов создают через телекоммуникационную сеть с удаленного компьютера. 4. Способ по п.1, отличающийся тем, что до получения требуемых данных кода и/или протокола осуществляют поиск таких данных в устройстве памяти сервера через телекоммуникационную сеть с удаленного компьютера. 5. Способ по п.1, отличающийся тем, что полученные удаленным программатором требуемые данные кода и/или протокола вводят в блок памяти устройства дистанционного управления с помощью проводной или беспроводной связи.
