Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительных деталей и способ затягивания или ослабления соединительных деталей

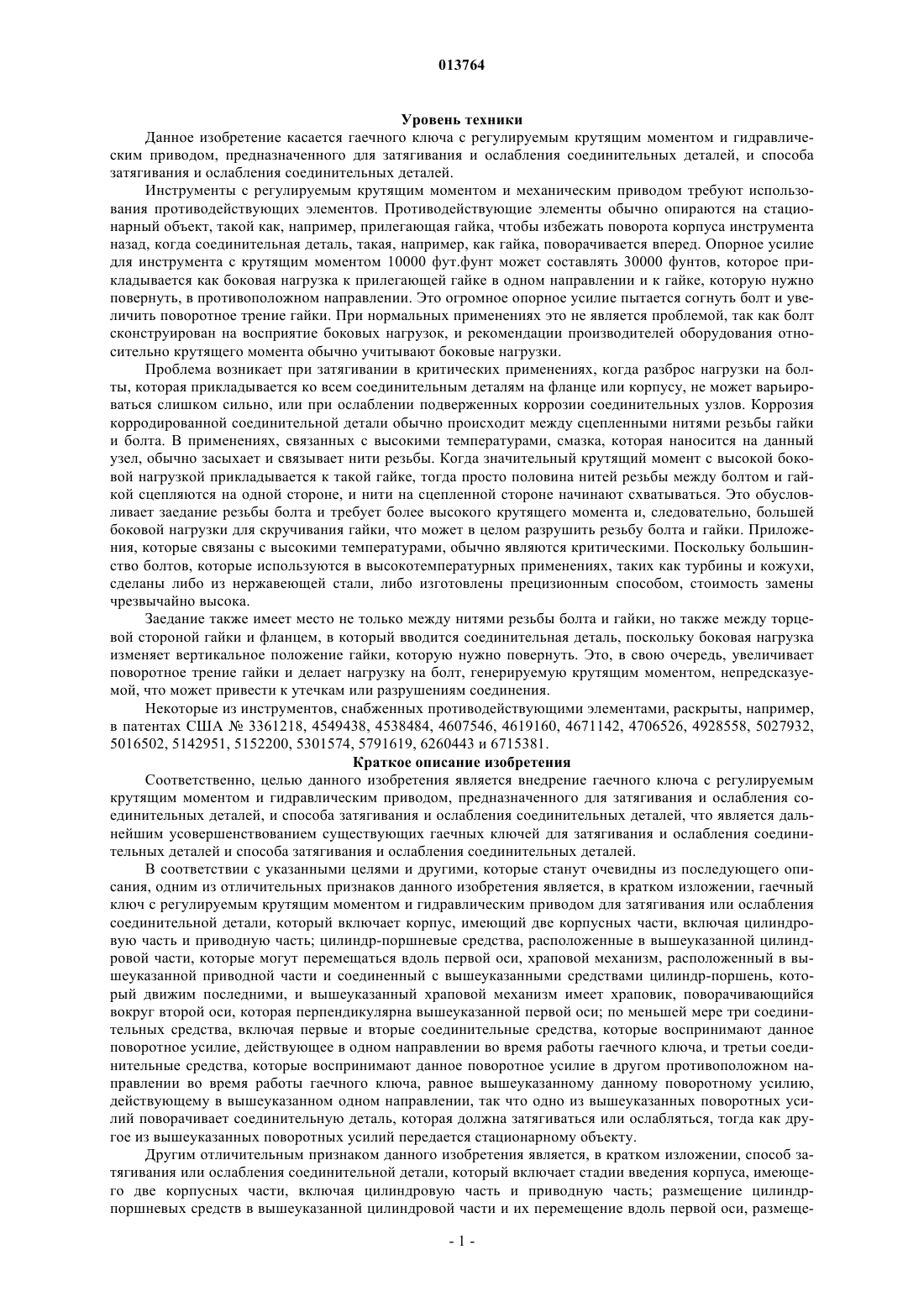

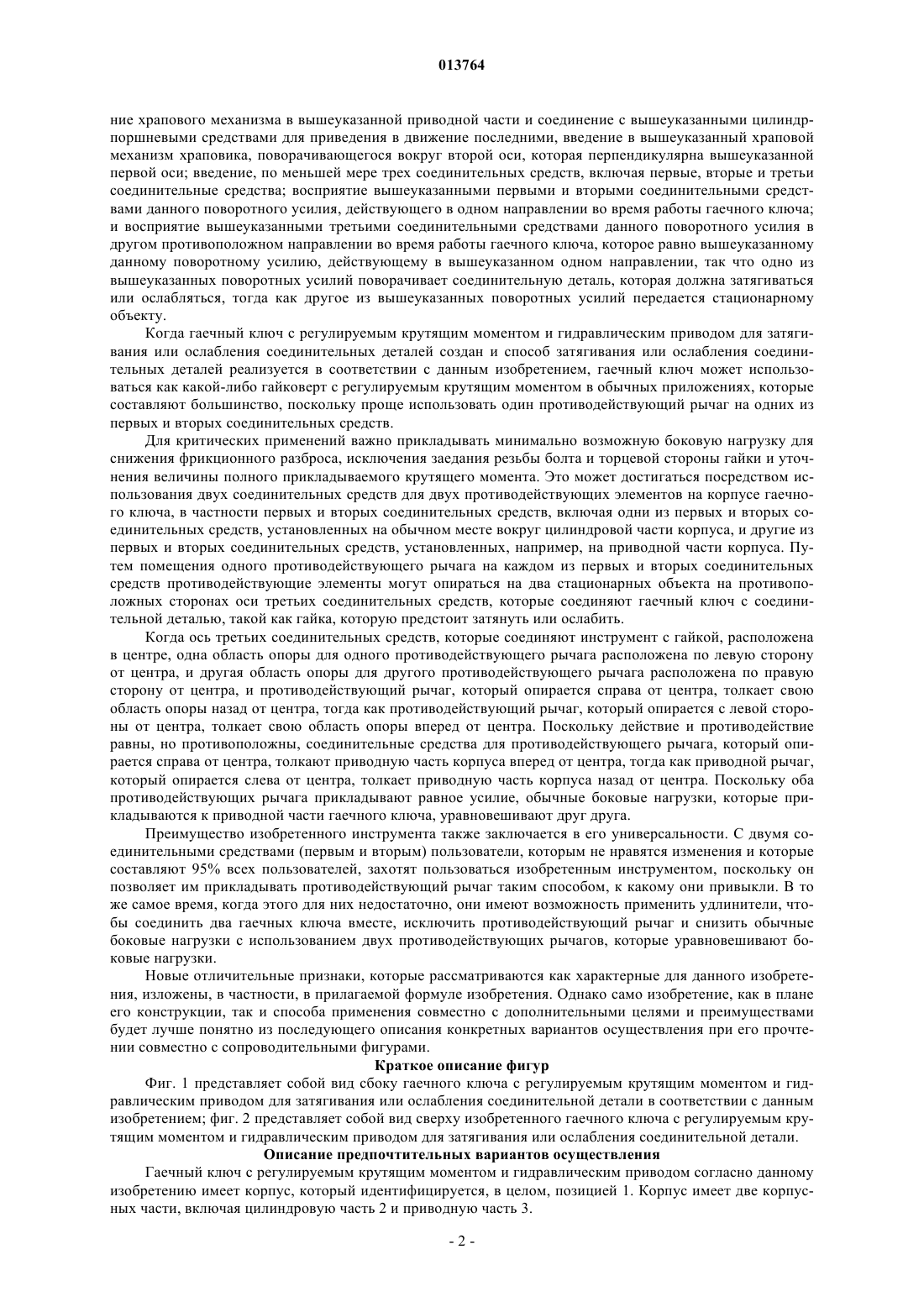

013764 Уровень техники Данное изобретение касается гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом, предназначенного для затягивания и ослабления соединительных деталей, и способа затягивания и ослабления соединительных деталей. Инструменты с регулируемым крутящим моментом и механическим приводом требуют использования противодействующих элементов. Противодействующие элементы обычно опираются на стационарный объект, такой как, например, прилегающая гайка, чтобы избежать поворота корпуса инструмента назад, когда соединительная деталь, такая, например, как гайка, поворачивается вперед. Опорное усилие для инструмента с крутящим моментом 10000 фут.фунт может составлять 30000 фунтов, которое прикладывается как боковая нагрузка к прилегающей гайке в одном направлении и к гайке, которую нужно повернуть, в противоположном направлении. Это огромное опорное усилие пытается согнуть болт и увеличить поворотное трение гайки. При нормальных применениях это не является проблемой, так как болт сконструирован на восприятие боковых нагрузок, и рекомендации производителей оборудования относительно крутящего момента обычно учитывают боковые нагрузки. Проблема возникает при затягивании в критических применениях, когда разброс нагрузки на болты, которая прикладывается ко всем соединительным деталям на фланце или корпусу, не может варьироваться слишком сильно, или при ослаблении подверженных коррозии соединительных узлов. Коррозия корродированной соединительной детали обычно происходит между сцепленными нитями резьбы гайки и болта. В применениях, связанных с высокими температурами, смазка, которая наносится на данный узел, обычно засыхает и связывает нити резьбы. Когда значительный крутящий момент с высокой боковой нагрузкой прикладывается к такой гайке, тогда просто половина нитей резьбы между болтом и гайкой сцепляются на одной стороне, и нити на сцепленной стороне начинают схватываться. Это обусловливает заедание резьбы болта и требует более высокого крутящего момента и, следовательно, большей боковой нагрузки для скручивания гайки, что может в целом разрушить резьбу болта и гайки. Приложения, которые связаны с высокими температурами, обычно являются критическими. Поскольку большинство болтов, которые используются в высокотемпературных применениях, таких как турбины и кожухи,сделаны либо из нержавеющей стали, либо изготовлены прецизионным способом, стоимость замены чрезвычайно высока. Заедание также имеет место не только между нитями резьбы болта и гайки, но также между торцевой стороной гайки и фланцем, в который вводится соединительная деталь, поскольку боковая нагрузка изменяет вертикальное положение гайки, которую нужно повернуть. Это, в свою очередь, увеличивает поворотное трение гайки и делает нагрузку на болт, генерируемую крутящим моментом, непредсказуемой, что может привести к утечкам или разрушениям соединения. Некоторые из инструментов, снабженных противодействующими элементами, раскрыты, например,в патентах США 3361218, 4549438, 4538484, 4607546, 4619160, 4671142, 4706526, 4928558, 5027932,5016502, 5142951, 5152200, 5301574, 5791619, 6260443 и 6715381. Краткое описание изобретения Соответственно, целью данного изобретения является внедрение гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом, предназначенного для затягивания и ослабления соединительных деталей, и способа затягивания и ослабления соединительных деталей, что является дальнейшим усовершенствованием существующих гаечных ключей для затягивания и ослабления соединительных деталей и способа затягивания и ослабления соединительных деталей. В соответствии с указанными целями и другими, которые станут очевидны из последующего описания, одним из отличительных признаков данного изобретения является, в кратком изложении, гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительной детали, который включает корпус, имеющий две корпусных части, включая цилиндровую часть и приводную часть; цилиндр-поршневые средства, расположенные в вышеуказанной цилиндровой части, которые могут перемещаться вдоль первой оси, храповой механизм, расположенный в вышеуказанной приводной части и соединенный с вышеуказанными средствами цилиндр-поршень, который движим последними, и вышеуказанный храповой механизм имеет храповик, поворачивающийся вокруг второй оси, которая перпендикулярна вышеуказанной первой оси; по меньшей мере три соединительных средства, включая первые и вторые соединительные средства, которые воспринимают данное поворотное усилие, действующее в одном направлении во время работы гаечного ключа, и третьи соединительные средства, которые воспринимают данное поворотное усилие в другом противоположном направлении во время работы гаечного ключа, равное вышеуказанному данному поворотному усилию,действующему в вышеуказанном одном направлении, так что одно из вышеуказанных поворотных усилий поворачивает соединительную деталь, которая должна затягиваться или ослабляться, тогда как другое из вышеуказанных поворотных усилий передается стационарному объекту. Другим отличительным признаком данного изобретения является, в кратком изложении, способ затягивания или ослабления соединительной детали, который включает стадии введения корпуса, имеющего две корпусных части, включая цилиндровую часть и приводную часть; размещение цилиндрпоршневых средств в вышеуказанной цилиндровой части и их перемещение вдоль первой оси, размеще-1 013764 ние храпового механизма в вышеуказанной приводной части и соединение с вышеуказанными цилиндрпоршневыми средствами для приведения в движение последними, введение в вышеуказанный храповой механизм храповика, поворачивающегося вокруг второй оси, которая перпендикулярна вышеуказанной первой оси; введение, по меньшей мере трех соединительных средств, включая первые, вторые и третьи соединительные средства; восприятие вышеуказанными первыми и вторыми соединительными средствами данного поворотного усилия, действующего в одном направлении во время работы гаечного ключа; и восприятие вышеуказанными третьими соединительными средствами данного поворотного усилия в другом противоположном направлении во время работы гаечного ключа, которое равно вышеуказанному данному поворотному усилию, действующему в вышеуказанном одном направлении, так что одно из вышеуказанных поворотных усилий поворачивает соединительную деталь, которая должна затягиваться или ослабляться, тогда как другое из вышеуказанных поворотных усилий передается стационарному объекту. Когда гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительных деталей создан и способ затягивания или ослабления соединительных деталей реализуется в соответствии с данным изобретением, гаечный ключ может использоваться как какой-либо гайковерт с регулируемым крутящим моментом в обычных приложениях, которые составляют большинство, поскольку проще использовать один противодействующий рычаг на одних из первых и вторых соединительных средств. Для критических применений важно прикладывать минимально возможную боковую нагрузку для снижения фрикционного разброса, исключения заедания резьбы болта и торцевой стороны гайки и уточнения величины полного прикладываемого крутящего момента. Это может достигаться посредством использования двух соединительных средств для двух противодействующих элементов на корпусе гаечного ключа, в частности первых и вторых соединительных средств, включая одни из первых и вторых соединительных средств, установленных на обычном месте вокруг цилиндровой части корпуса, и другие из первых и вторых соединительных средств, установленных, например, на приводной части корпуса. Путем помещения одного противодействующего рычага на каждом из первых и вторых соединительных средств противодействующие элементы могут опираться на два стационарных объекта на противоположных сторонах оси третьих соединительных средств, которые соединяют гаечный ключ с соединительной деталью, такой как гайка, которую предстоит затянуть или ослабить. Когда ось третьих соединительных средств, которые соединяют инструмент с гайкой, расположена в центре, одна область опоры для одного противодействующего рычага расположена по левую сторону от центра, и другая область опоры для другого противодействующего рычага расположена по правую сторону от центра, и противодействующий рычаг, который опирается справа от центра, толкает свою область опоры назад от центра, тогда как противодействующий рычаг, который опирается с левой стороны от центра, толкает свою область опоры вперед от центра. Поскольку действие и противодействие равны, но противоположны, соединительные средства для противодействующего рычага, который опирается справа от центра, толкают приводную часть корпуса вперед от центра, тогда как приводной рычаг,который опирается слева от центра, толкает приводную часть корпуса назад от центра. Поскольку оба противодействующих рычага прикладывают равное усилие, обычные боковые нагрузки, которые прикладываются к приводной части гаечного ключа, уравновешивают друг друга. Преимущество изобретенного инструмента также заключается в его универсальности. С двумя соединительными средствами (первым и вторым) пользователи, которым не нравятся изменения и которые составляют 95% всех пользователей, захотят пользоваться изобретенным инструментом, поскольку он позволяет им прикладывать противодействующий рычаг таким способом, к какому они привыкли. В то же самое время, когда этого для них недостаточно, они имеют возможность применить удлинители, чтобы соединить два гаечных ключа вместе, исключить противодействующий рычаг и снизить обычные боковые нагрузки с использованием двух противодействующих рычагов, которые уравновешивают боковые нагрузки. Новые отличительные признаки, которые рассматриваются как характерные для данного изобретения, изложены, в частности, в прилагаемой формуле изобретения. Однако само изобретение, как в плане его конструкции, так и способа применения совместно с дополнительными целями и преимуществами будет лучше понятно из последующего описания конкретных вариантов осуществления при его прочтении совместно с сопроводительными фигурами. Краткое описание фигур Фиг. 1 представляет собой вид сбоку гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительной детали в соответствии с данным изобретением; фиг. 2 представляет собой вид сверху изобретенного гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительной детали. Описание предпочтительных вариантов осуществления Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом согласно данному изобретению имеет корпус, который идентифицируется, в целом, позицией 1. Корпус имеет две корпусных части, включая цилиндровую часть 2 и приводную часть 3.-2 013764 Цилиндр-поршневые средства 4 расположены в цилиндровой части 2 и включают цилиндр, который идентифицируется позицией 5, поршень, который может двигаться возвратно-поступательно в цилиндре вдоль оси А и идентифицируется позицией 6, и шток поршня, соединенный с поршнем 6. Приводная часть 3 корпуса вмещает известный храповой механизм рычажного типа, который идентифицируется, в целом, позицией 8 и включает храповик 9, который может поворачиваться в приводной части 3 корпуса вокруг оси В, перпендикулярной первой оси А, как это хорошо известно. Храповик 9 соединен с приводным элементом 10 для совместного с ним вращения. Согласно данному изобретению гаечный ключ с регулируемым вращательным моментом и гидравлическим приводом имеет по меньшей мере три соединительных средства. Соединительные средства включают первые соединительные средства, которые идентифицируются позицией 21, вторые соединительные средства, которые идентифицируются позицией 22, и третьи соединительные средства, которые идентифицируются позицией 23. Первые соединительные средства имеют конфигурацию, например, в виде многоугольного образования 24, которое сделано, например, на участке цилиндровой части 2 корпуса 1 и имеет конфигурацию,например, множества наружных шлицев. Вторые соединительные средства сделаны, например, в виде многоугольного образования 25, изготовленного, например, на выступе приводной части 3 корпуса 1 и имеющего конфигурацию, например,многоугольного образования, например, с множеством наружных шлицев. Третьи соединительные средства 23 включают многоугольное образование 26, созданное на приводном элементе 11 и имеющее конфигурацию, например, многоугольной наружной поверхности, такой как квадратная наружная поверхность. Первые соединительные средства 21, вторые соединительные средства 22 и третьи соединительные средства 23 имеют такую конфигурацию, что при работе гаечного ключа первые соединительные средства 21 и вторые соединительные средства 22 воспринимают данное поворотное усилие, действующее в одном направлении, тогда как третьи соединительные средства 23 воспринимают поворотное усилие в противоположном направлении, как показано стрелками на фиг. 2. Когда храповик 9 поворачивается в приводной части 3 корпуса 1 в другом направлении и движет приводной элемент 10, затягивая или ослабляя гайку 31, первые соединительные средства 21 передают данное поворотное усилие стационарному объекту, которым, например, является соседняя гайка 32, и вторые соединительные средства 23 передают данное поворотное усилие другому стационарному объекту, которым, например, является соседняя гайка 33, в одном направлении, противоположном другому направлению. В другом режиме работы первые соединительные средства 21 и вторые соединительные средства 22 могут воспринимать данное поворотное усилие в одном направлении, поворачивая соединительные детали, такие как гайки 32 и 33, тогда как храповик 9 храпового механизма рычажного типа в приводной части 3 корпуса 1 прикладывает другое поворотное усилие, которое равно вышеупомянутому данному поворотному усилию, действующему в одном направлении, к стационарному объекту, которым в данном случае является гайка 31, в другом направлении, которое противоположно одному вышеупомянутому направлению. Можно видеть, что данное поворотное усилие первых соединительных средств 21 и вторых соединительных средств 22, действующее в одном направлении, может передаваться одними из первых соединительных средств 21 и вторых соединительных средств 22 стационарному объекту 32 или 33, или данное поворотное усилие первых соединительных средств 21 и вторых соединительных средств 22, действующее в одном направлении, может передаваться вышеуказанными первыми соединительными средствами 21 и вторыми соединительными средствами 22 для поворота соединительной детали, в частности гайки 32 и 33. Первые соединительные средства 21 и вторые соединительные средства 22 могут использоваться для передачи данного поворотного усилия первыми соединительными средствами 21 и вторыми соединительными средствами 22 стационарным объектам, представленным гайками 32 и 33, или для поворота гайки 32 и 33. В то же самое время можно использовать только одни из первых и вторых соединительных средств 21 и 22 для передачи данного поворотного усилия одному из стационарных объектов, представленных одной из гаек 32 или 33, или для поворота одной из гаек 32 или 33, в зависимости от применений гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом. Согласно данному изобретению, если первые соединительные средства 21 размещены в обычном месте вокруг цилиндровой части корпуса 1, то вторые соединительные средства 22 расположены вокруг привода или приводного элемента на приводной части 3 корпуса 1. При соединении противодействующих рычагов 34 и 35 с первыми соединительными средствами 21 и вторыми соединительными средствами 22 и помещении противодействующих рычагов 34 и 35 напротив двух стационарных объектов 32 и 33 на противоположных сторонах оси соединительных средств 23 с гайкой 31, которая должна затягиваться или ослабляться, гайка 31, которая должна затягиваться или ослабляться, располагается в центре, одна опорная область для противодействующего рычага 35 расположена с левой стороны от центра, и другой противодействующий рычаг 34 расположен с правой стороны от центра, так что противодействующий-3 013764 рычаг 34, который опирается с правой стороны от центра, толкает свою опорную область назад от центра, тогда как противодействующий рычаг 35, который опирается с левой стороны от центра, толкает свою опорную область вперед от центра. Поскольку действие и противодействие равны, но противоположны, соединительные средства 21 для противодействующего рычага 34, который опирается с правой стороны от центра, толкают приводную часть корпуса вперед от центра, тогда как противодействующий рычаг 35, который опирается с левой стороны от центра, толкает приводную часть назад. Поскольку оба прикладывают равную силу,обычные боковые нагрузки, прикладываемые к приводной части гаечного ключа, уравновешивают друг друга, когда используются оба противодействующих рычага 34 и 35. Конечно, гаечный ключ может использоваться только с одним противодействующим рычагом 34 или 35, как объяснено выше. Следует понимать, что каждый из описанных выше элементов, или два, или несколько вместе, могут также найти полезное применение в других типах конструкций, отличающихся от типа, который описан выше. Хотя данное изобретение проиллюстрировано и описано как вариант осуществления гаечного ключа с регулируемым крутящим моментом и гидравлическим приводом, предназначенного для затягивания и ослабления соединительных деталей, и способ затягивания и ослабления соединительных деталей, не предполагается, что оно ограничено представленными деталями, поскольку могут быть сделаны многочисленные модификации и конструкционные изменения без отхода каким-либо образом от сути данного изобретения. Без дополнительного анализа предыдущее описание столь полно выявляет суть данного изобретения, что другие специалисты могут, с использованием современных знаний, легко адаптировать его к разным применениям, не опуская отличительных признаков, которые, с точки зрения известного уровня техники, составляют объективно существенные характеристики родственных или специфических аспектов данного изобретения. То, что заявлено как новое и требует патентной охраны, изложено в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом для затягивания или ослабления соединительной детали, который включает корпус, имеющий две корпусных части,включая цилиндровую часть и приводную часть; цилиндр-поршневые средства, расположенные в вышеуказанной цилиндровой части, которые могут перемещаться вдоль первой оси; храповой механизм, расположенный в вышеуказанной приводной части и соединенный с вышеуказанными цилиндрпоршневыми средствами, который движим последними, вышеуказанный храповой механизм имеет храповик, поворачивающийся вокруг второй оси, которая перпендикулярна вышеуказанной первой оси; по меньшей мере три соединительных средства, включая первые и вторые соединительные средства, которые воспринимают данное поворотное усилие, действующее в одном направлении во время работы гаечного ключа, и третьи соединительные средства, которые воспринимают данное поворотное усилие в другом противоположном направлении во время работы гаечного ключа, равное вышеуказанному данному поворотному усилию, действующему в вышеуказанном одном направлении, так что одно из вышеуказанных поворотных усилий поворачивает соединительную деталь, которая должна затягиваться или ослабляться, тогда как другое из вышеуказанных поворотных усилий передается стационарному объекту. 2. Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом по п.1, отличающийся тем, что вышеуказанные соединительные средства имеют такую конфигурацию, что вышеуказанный храповик поворачивается в вышеуказанной приводной части, затягивая или ослабляя гайку в другом направлении, которое противоположно вышеуказанному одному направлению, в котором вышеуказанные первые и вторые соединительные средства передают данное поворотное усилие стационарному объекту. 3. Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом по п.1, отличающийся тем, что вышеуказанные соединительные средства имеют такую конфигурацию, что вышеуказанные первые и вторые соединительные средства воспринимают данное поворотное усилие в вышеуказанном одном направлении, поворачивая соединительную деталь, тогда как вышеуказанный храповик вышеуказанного храпового механизма в вышеуказанной приводной части прикладывает другое поворотное усилие, которое равно вышеуказанному данному поворотному усилию, действующему в вышеуказанном одном направлении, к стационарному объекту в другом направлении, которое противоположно вышеуказанному одному направлению. 4. Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом по п.1, отличающийся тем, что вышеуказанные соединительные средства сформированы таким образом, что вышеуказанное данное поворотное усилие вышеуказанных первых и вторых соединительных средств в одном направлении передается одними из вышеуказанных первых и вторых соединительных средств стационарному объекту.-4 013764 5. Гаечный ключ с регулируемым крутящим моментом и гидравлическим приводом по п.1, отличающийся тем, что вышеуказанные соединительные средства имеют такую конфигурацию, что вышеуказанное данное поворотное усилие вышеуказанных первых и вторых соединительных средств, действующее в одном направлении, передается одними из вышеуказанных первых и вторых соединительных средств для поворота соединительной детали. 6. Способ затягивания или ослабления соединительной детали, который включает стадии введения корпуса, имеющего две корпусных части, включая цилиндровую часть и приводную часть; размещение цилиндр-поршневых средств в вышеуказанной цилиндровой части и их перемещение вдоль первой оси; размещение храпового механизма в вышеуказанной приводной части и соединение с вышеуказанными цилиндр-поршневыми средствами для приведения в движение последними; введение в вышеуказанный храповой механизм храповика, поворачивающегося вокруг второй оси, которая перпендикулярна вышеуказанной первой оси; введение по меньшей мере трех соединительных средств, включая первые, вторые и третьи соединительные средства; восприятие вышеуказанными первыми и вторыми соединительными средствами данного поворотного усилия, действующего в одном направлении во время работы гаечного ключа; и восприятие вышеуказанными третьими соединительными средствами данного поворотного усилия в другом противоположном направлении во время работы гаечного ключа, которое равно вышеуказанному данному поворотному усилию, действующему в вышеуказанном одном направлении, так что одно из вышеуказанных поворотных усилий поворачивает соединительную деталь, которая должна затягиваться или ослабляться, тогда как другое из вышеуказанных поворотных усилий передается стационарному объекту. 7. Способ по п.6, отличающийся тем, что дополнительно включает поворот вышеуказанного храповика в вышеуказанной приводной части для затягивания или ослабления гайки в другом направлении,которое противоположно вышеуказанному одному направлению, в котором вышеуказанные первые и вторые соединительные средства передают данное поворотное усилие стационарному объекту. 8. Способ по п.6, отличающийся тем, что дополнительно включает восприятие вышеуказанными первыми и вторыми соединительными средствами данного поворотного усилия в вышеуказанном одном направлении для поворота соединительной детали, при приложении вышеуказанным храповиком вышеуказанного храпового механизма в вышеуказанной приводной части другого поворотного усилия, которое равно вышеуказанному данному поворотному усилию, действующему в вышеуказанном одном направлении, к стационарному объекту в другом направлении, которое противоположно вышеуказанному одному направлению. 9. Способ по п.6, отличающийся тем, что дополнительно включает передачу вышеуказанного данного поворотного усилия вышеуказанных первых и вторых соединительных средств в одном направлении одними из вышеуказанных первых и вторых соединительных средств стационарному объекту. 10. Способ по п.6, отличающийся тем, что дополнительно включает передачу вышеуказанного данного поворотного усилия вышеуказанных первых и вторых соединительных средств в одном направлении одними из вышеуказанных первых и вторых соединительных средств для поворота соединительной детали.
