Гидравлический инструмент и способ затягивания гайки на пластине на пересечениях железнодорожных путей

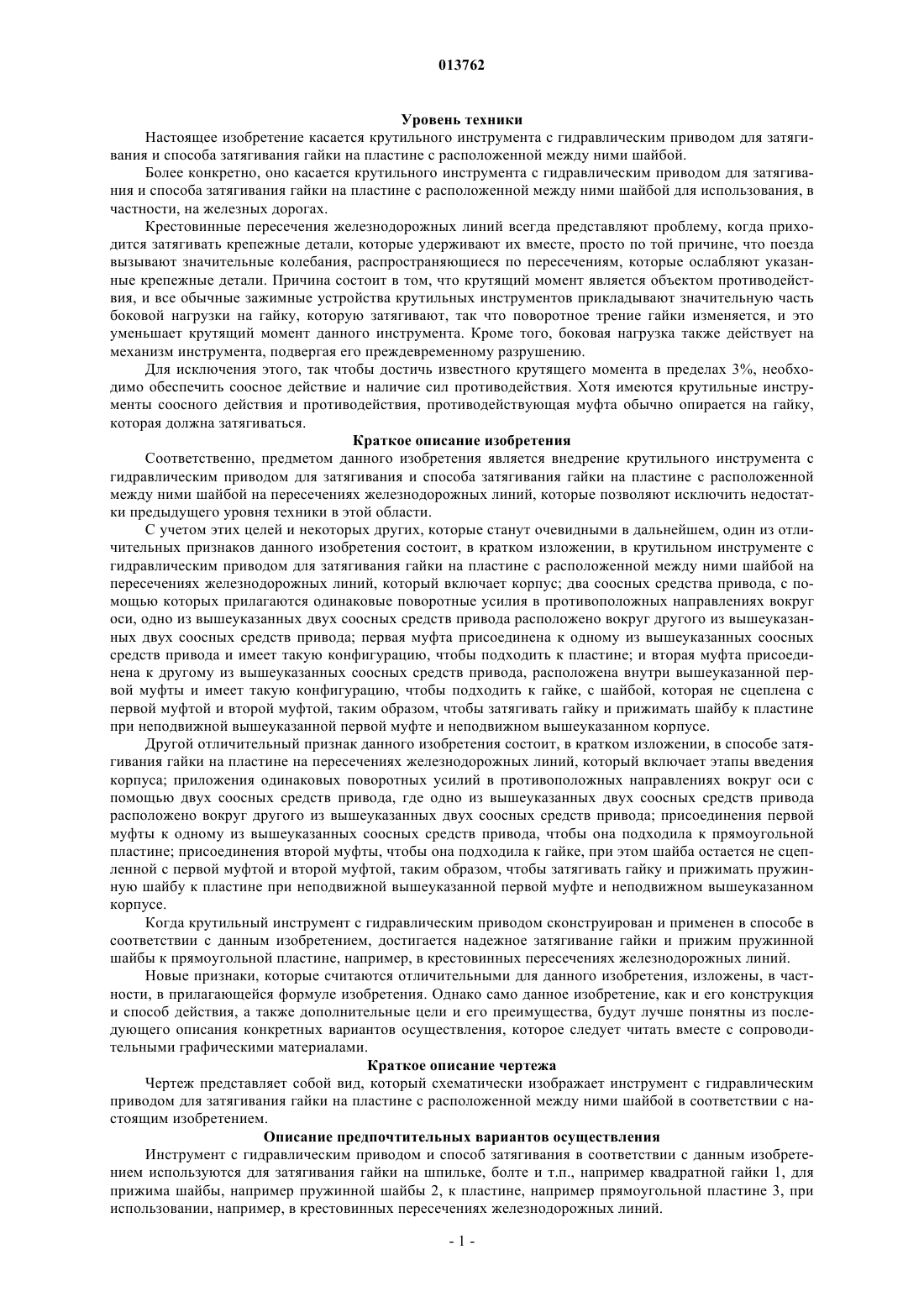

013762 Уровень техники Настоящее изобретение касается крутильного инструмента с гидравлическим приводом для затягивания и способа затягивания гайки на пластине с расположенной между ними шайбой. Более конкретно, оно касается крутильного инструмента с гидравлическим приводом для затягивания и способа затягивания гайки на пластине с расположенной между ними шайбой для использования, в частности, на железных дорогах. Крестовинные пересечения железнодорожных линий всегда представляют проблему, когда приходится затягивать крепежные детали, которые удерживают их вместе, просто по той причине, что поезда вызывают значительные колебания, распространяющиеся по пересечениям, которые ослабляют указанные крепежные детали. Причина состоит в том, что крутящий момент является объектом противодействия, и все обычные зажимные устройства крутильных инструментов прикладывают значительную часть боковой нагрузки на гайку, которую затягивают, так что поворотное трение гайки изменяется, и это уменьшает крутящий момент данного инструмента. Кроме того, боковая нагрузка также действует на механизм инструмента, подвергая его преждевременному разрушению. Для исключения этого, так чтобы достичь известного крутящего момента в пределах 3%, необходимо обеспечить соосное действие и наличие сил противодействия. Хотя имеются крутильные инструменты соосного действия и противодействия, противодействующая муфта обычно опирается на гайку,которая должна затягиваться. Краткое описание изобретения Соответственно, предметом данного изобретения является внедрение крутильного инструмента с гидравлическим приводом для затягивания и способа затягивания гайки на пластине с расположенной между ними шайбой на пересечениях железнодорожных линий, которые позволяют исключить недостатки предыдущего уровня техники в этой области. С учетом этих целей и некоторых других, которые станут очевидными в дальнейшем, один из отличительных признаков данного изобретения состоит, в кратком изложении, в крутильном инструменте с гидравлическим приводом для затягивания гайки на пластине с расположенной между ними шайбой на пересечениях железнодорожных линий, который включает корпус; два соосных средства привода, с помощью которых прилагаются одинаковые поворотные усилия в противоположных направлениях вокруг оси, одно из вышеуказанных двух соосных средств привода расположено вокруг другого из вышеуказанных двух соосных средств привода; первая муфта присоединена к одному из вышеуказанных соосных средств привода и имеет такую конфигурацию, чтобы подходить к пластине; и вторая муфта присоединена к другому из вышеуказанных соосных средств привода, расположена внутри вышеуказанной первой муфты и имеет такую конфигурацию, чтобы подходить к гайке, с шайбой, которая не сцеплена с первой муфтой и второй муфтой, таким образом, чтобы затягивать гайку и прижимать шайбу к пластине при неподвижной вышеуказанной первой муфте и неподвижном вышеуказанном корпусе. Другой отличительный признак данного изобретения состоит, в кратком изложении, в способе затягивания гайки на пластине на пересечениях железнодорожных линий, который включает этапы введения корпуса; приложения одинаковых поворотных усилий в противоположных направлениях вокруг оси с помощью двух соосных средств привода, где одно из вышеуказанных двух соосных средств привода расположено вокруг другого из вышеуказанных двух соосных средств привода; присоединения первой муфты к одному из вышеуказанных соосных средств привода, чтобы она подходила к прямоугольной пластине; присоединения второй муфты, чтобы она подходила к гайке, при этом шайба остается не сцепленной с первой муфтой и второй муфтой, таким образом, чтобы затягивать гайку и прижимать пружинную шайбу к пластине при неподвижной вышеуказанной первой муфте и неподвижном вышеуказанном корпусе. Когда крутильный инструмент с гидравлическим приводом сконструирован и применен в способе в соответствии с данным изобретением, достигается надежное затягивание гайки и прижим пружинной шайбы к прямоугольной пластине, например, в крестовинных пересечениях железнодорожных линий. Новые признаки, которые считаются отличительными для данного изобретения, изложены, в частности, в прилагающейся формуле изобретения. Однако само данное изобретение, как и его конструкция и способ действия, а также дополнительные цели и его преимущества, будут лучше понятны из последующего описания конкретных вариантов осуществления, которое следует читать вместе с сопроводительными графическими материалами. Краткое описание чертежа Чертеж представляет собой вид, который схематически изображает инструмент с гидравлическим приводом для затягивания гайки на пластине с расположенной между ними шайбой в соответствии с настоящим изобретением. Описание предпочтительных вариантов осуществления Инструмент с гидравлическим приводом и способ затягивания в соответствии с данным изобретением используются для затягивания гайки на шпильке, болте и т.п., например квадратной гайки 1, для прижима шайбы, например пружинной шайбы 2, к пластине, например прямоугольной пластине 3, при использовании, например, в крестовинных пересечениях железнодорожных линий.-1 013762 Крутильный инструмент с гидравлическим приводом имеет корпус, который обозначен позицией 4. Имеются два соосных средства привода, которые предназначены для приложения одинаковых поворотных усилий в противоположных направлениях, как обозначено позициями 5 и 6. Средство привода 5 включает схематически изображенный привод, расположенный в корпусе 4, с поворотным элементом 7,который тянется наружу за пределы корпуса, тогда как средство привода 6 сформировано как неподвижная деталь 8 корпуса 1. Средства привода 5 и 6 соосны друг с другом относительно оси А, и средство привода 6 расположено вокруг средства привода 5. Первая муфта 9 присоединена к средству привода 6 или, в частности, к неподвижной детали 8 корпуса 4. Вторая муфта 10 присоединена к средству привода 5 или, в частности, к поворотному элементу 7 инструмента. Вторая муфта 10 расположена внутри первой муфты 9. Первая муфта 9 имеет такую конфигурацию, чтобы подходить к прямоугольной пластине 3. В частности, она может иметь внутреннюю многоугольную (например, прямоугольную) поверхность 11, которая сцепляется с периферийной наружной поверхностью прямоугольной пластины 3. Вторая муфта 10 подходит к прямоугольной гайке 2. В частности, она может иметь внутреннюю многоугольную (например, квадратную) поверхность 12, которая сцепляется с периферийной наружной поверхностью квадратной гайки 2. Шайба 2, которая расположена между гайкой 1 и пластиной 3, не сцеплена ни с муфтой 9, ни с муфтой 10. Когда крутильный инструмент с гидравлическим приводом активируется и приводной элемент 7 поворачивается, вторая муфта 10, которая по периферии сцеплена с квадратной гайкой 1, поворачивает гайку 1, затягивает ее и прижимает пружинную шайбу 2 к прямоугольной пластине 3, тогда как первая муфта 9 и корпус 1 остаются неподвижными. Понятно, что каждый из описанных выше элементов или два, или несколько вместе, могут также найти полезное применение в других типах конструкций, которые отличаются от типов, описанных выше. Хотя данное изобретение проиллюстрировано и описано как воплощенное в крутильном инструменте с гидравлическим приводом для затягивания и способе затягивания гайки на пластине, не предполагается, что оно ограничивается показанными деталями, поскольку могут быть сделаны различные модификации и конструкционные изменения без отхода каким-либо способом от сущности настоящего изобретения. Без дополнительного анализа предшествующее описание столь полно раскрывает сущность настоящего изобретения, что другие специалисты могут с использованием современных знаний легко адаптировать его к различным применениям без упущения отличительных признаков, которые, с точки зрения известного уровня техники, справедливо составляют существенные характеристики общих или конкретных аспектов данного изобретения. То, что заявляется как новое и нуждающееся в патентной охране, изложено в прилагающейся формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Крутильный инструмент с гидравлическим приводом для затягивания гайки через пружинную шайбу на пластине, на пересечениях железнодорожных линий, который включает корпус; два соосных средства привода, с помощью которых прилагаются одинаковые поворотные усилия в противоположных направлениях вокруг оси, одно из вышеуказанных двух соосных средств привода расположено вокруг другого из вышеуказанных двух соосных средств привода; первая муфта присоединена к одному из вышеуказанных соосных средств привода и имеет такую конфигурацию, чтобы подходить к пластине; и вторая муфта присоединена к другому из вышеуказанных соосных средств привода, расположена внутри вышеуказанной первой муфты и имеет такую конфигурацию, чтобы подходить к гайке, с шайбой, которая не сцеплена с первой муфтой и второй муфтой, таким образом, чтобы затягивать гайку и прижимать шайбу к пластине при неподвижной вышеуказанной первой муфте и неподвижном вышеуказанном корпусе. 2. Инструмент с гидравлическим приводом по п.1, отличающийся тем, что вышеуказанная первая муфта имеет внутреннюю многоугольную поверхность, которая сцепляется по периферии с пластиной,изготовленной как прямоугольная пластина снаружи, тогда как вышеуказанная вторая муфта имеет внутреннюю многоугольную поверхность, которая сцепляется по периферии с гайкой, изготовленной как квадратная гайка снаружи. 3. Способ затягивания гайки через шайбу на пластине на пересечениях железнодорожных линий,включающий этапы введения корпуса; приложения с помощью двух соосных средств привода поворотных усилий в противоположных направлениях вокруг оси, где одно из вышеуказанных двух соосных средств привода расположено вокруг другого из вышеуказанных двух соосных средств привода; присоединения первой муфты к одному из вышеуказанных соосных средств привода, чтобы она подходила к-2 013762 пластине; присоединения второй муфты к другому из вышеуказанных соосных средств привода, чтобы она подходила к гайке, без сцепления шайбы с первой и второй муфтами, таким образом, чтобы затягивать гайку и прижимать пружинную шайбу к пластине при неподвижной вышеуказанной первой муфте и неподвижном вышеуказанном корпусе. 4. Способ по п.3, отличающийся тем, что дополнительно включает периферийное сцепление пластины, изготовленной как прямоугольная пластина снаружи, с внутренней многоугольной поверхностью первой муфты; и периферийное сцепление гайки, изготовленной как квадратная гайка снаружи, с внутренней многоугольной поверхностью второй муфты.
