Способ и устройства для рециркуляции волокон из осадка сточных вод
Формула / Реферат
1. Способ рециркуляции волокнистых составов из сточных вод, включающий стадии
фракционирования твердой части сточных вод, где фракционирование осуществляют путем использования сита, серии сит, решеток или сеток с отверстием в диапазоне от 1 до 200 меш;
извлечения волокнистой части из указанной твердой части и
окисления указанной волокнистой части с рециркуляцией таким образом волокнистого состава, в результате чего общее содержание растворимых твердых веществ (TSS) снижается по меньшей мере на 30% и содержание биохимического кислорода (BOD) сточных вод снижается по меньшей мере на 30%.
2. Способ по п.1, дополнительно включающий по меньшей мере одну из следующих стадий:
удаление железных частиц при использовании магнита из указанных сточных вод;
отбеливание указанной волокнистой части;
обезвоживание указанной волокнистой части;
стерилизацию указанной волокнистой части;
сортировку волокон на различные типы волокон и
упаковку указанного состава повторно используемых волокон.
3. Способ по п.1, в котором фракционирование осуществляют в сточном трубопроводе.
4. Способ по п.1, в котором извлечение указанной волокнистой части из твердой части осуществляют в сточном трубопроводе.
5. Способ по п.1, в котором указанное окисление проводят при использовании муравьиной кислоты, лимонной кислоты, натрийсодержащей композиции, содержащей серу композиции, калийсодержащей композиции, фосфатсодержащей композиции или любой их комбинации.
6. Способ по п.1, дополнительно включающий применение формиатсодержащей композиции, композиции, содержащей муравьиную кислоту, композиции, содержащей формиат кальция, композиции, содержащей формиат калия, композиции, содержащей формиат магния, композиции, содержащей формиат аммония, композиции, содержащей жидкий формиат, композиции, содержащей этилформиат, композиции, содержащей метилформиат, композиции, содержащей бутилформиат, раствора уксусной кислоты или любой их комбинации.
7. Способ по п.1, дополнительно включающий применение карбоксилатсодержащей композиции, композиции, содержащей лимонную кислоту, композиции, содержащей изолимонную кислоту, композиции, содержащей фумаровую кислоту, композиции, содержащей щавелевую кислоту, композиции, содержащей яблочную кислоту, композиции, содержащей малеиновую кислоту, или любой их комбинации.
8. Способ по п.1, дополнительно включающий применение механической обработки, которая включает использование гидроциклона, центрифуги, блоков флотационного центрифугирования, сред, содержащих соль, траммели или диагональные траммели.
9. Способ по п.1, дополнительно включающий разбивание указанной волокнистой части.
10. Способ по п.2, в котором отбеливание осуществляют при использовании кислородсодержащей композиции, композиции, содержащей активный кислород, композиции, содержащей газообразный кислород, композиции, содержащей пероксид водорода, композиции, содержащей радикал надпероксида, озонсодержащей композиции, композиции, содержащей отбеливающий оксид, галогенированной композиции, композиции, содержащей хлорат, композиции, содержащей перхлорат, композиции, содержащей натрий, композиции, содержащей кальций, композиции, содержащей серу, композиции, содержащей отбеливающий хлорид, или любой их комбинации.
11. Способ по п.1, в котором волокна выбирают из группы, включающей пульпу или любые другие полисахариды, материалы, включающие целлюлозу и/или гемицеллюлозу, волокна хлопка, волокна, содержащиеся в растительной массе, бумагу и продукты из бумаги, памперсы, туалетную бумагу или любые их смеси.
12. Способ по п.1, в котором сточными водами являются муниципальные или сельскохозяйственные сточные воды.
13. Система, предназначенная для рециркуляции волокон из сточных вод, включающая средства фракционирования из него твердых веществ, где фракционирование осуществляют путем использования сита, серии сит, решеток или сеток с отверстием сит в диапазоне от 1 до 200 меш, средства окисления растворимых остатков, средства сортировки полученных из них волокон, средства отбеливания указанных волокон; средства их обработки во множестве последующих процессов, выбранных из прессования, обезвоживания и упаковки полученных волокон, так что получают волокна для повторного использования.
Текст

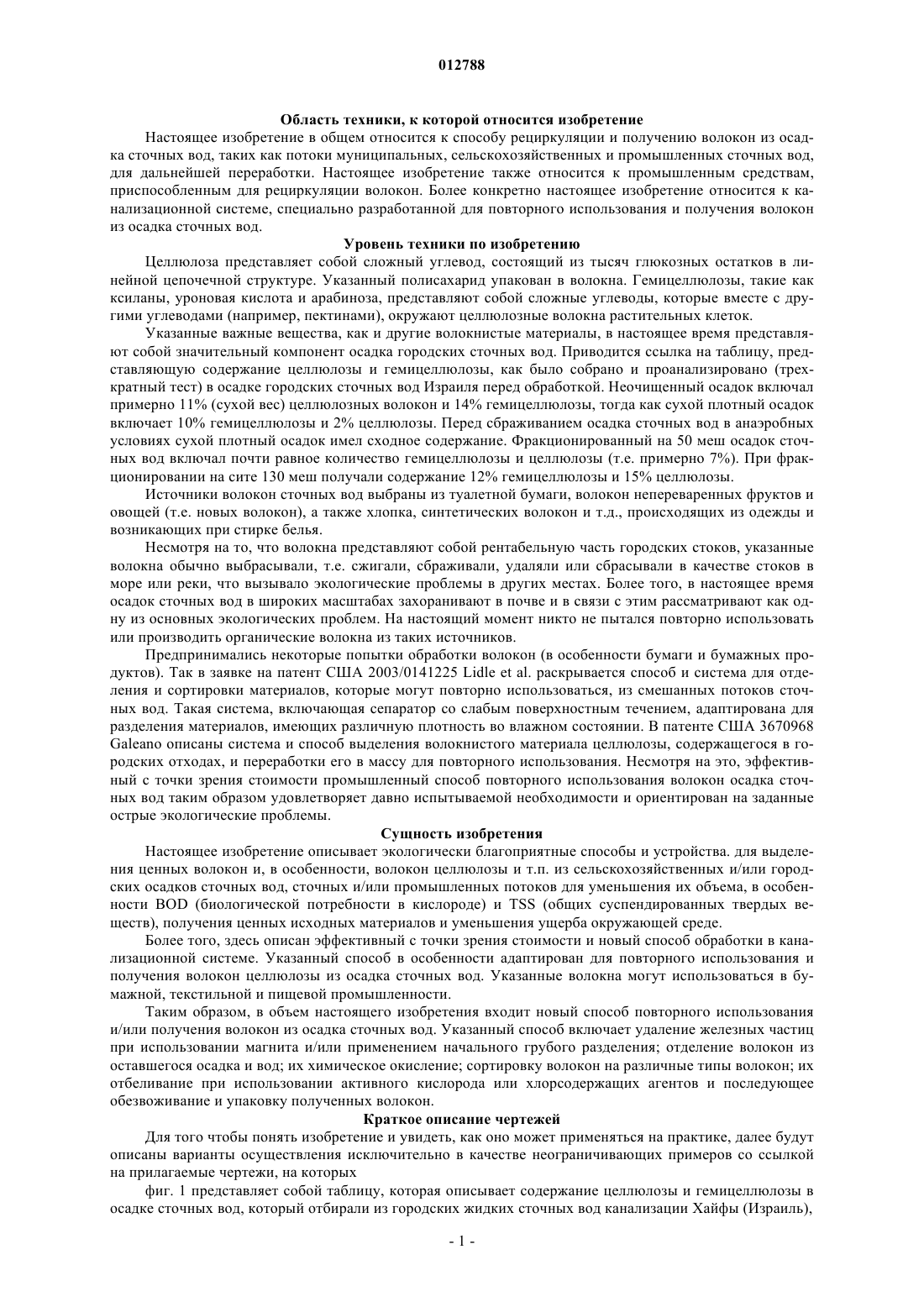

012788 Область техники, к которой относится изобретение Настоящее изобретение в общем относится к способу рециркуляции и получению волокон из осадка сточных вод, таких как потоки муниципальных, сельскохозяйственных и промышленных сточных вод,для дальнейшей переработки. Настоящее изобретение также относится к промышленным средствам,приспособленным для рециркуляции волокон. Более конкретно настоящее изобретение относится к канализационной системе, специально разработанной для повторного использования и получения волокон из осадка сточных вод. Уровень техники по изобретению Целлюлоза представляет собой сложный углевод, состоящий из тысяч глюкозных остатков в линейной цепочечной структуре. Указанный полисахарид упакован в волокна. Гемицеллюлозы, такие как ксиланы, уроновая кислота и арабиноза, представляют собой сложные углеводы, которые вместе с другими углеводами (например, пектинами), окружают целлюлозные волокна растительных клеток. Указанные важные вещества, как и другие волокнистые материалы, в настоящее время представляют собой значительный компонент осадка городских сточных вод. Приводится ссылка на таблицу, представляющую содержание целлюлозы и гемицеллюлозы, как было собрано и проанализировано (трехкратный тест) в осадке городских сточных вод Израиля перед обработкой. Неочищенный осадок включал примерно 11% (сухой вес) целлюлозных волокон и 14% гемицеллюлозы, тогда как сухой плотный осадок включает 10% гемицеллюлозы и 2% целлюлозы. Перед сбраживанием осадка сточных вод в анаэробных условиях сухой плотный осадок имел сходное содержание. Фракционированный на 50 меш осадок сточных вод включал почти равное количество гемицеллюлозы и целлюлозы (т.е. примерно 7%). При фракционировании на сите 130 меш получали содержание 12% гемицеллюлозы и 15% целлюлозы. Источники волокон сточных вод выбраны из туалетной бумаги, волокон непереваренных фруктов и овощей (т.е. новых волокон), а также хлопка, синтетических волокон и т.д., происходящих из одежды и возникающих при стирке белья. Несмотря на то, что волокна представляют собой рентабельную часть городских стоков, указанные волокна обычно выбрасывали, т.е. сжигали, сбраживали, удаляли или сбрасывали в качестве стоков в море или реки, что вызывало экологические проблемы в других местах. Более того, в настоящее время осадок сточных вод в широких масштабах захоранивают в почве и в связи с этим рассматривают как одну из основных экологических проблем. На настоящий момент никто не пытался повторно использовать или производить органические волокна из таких источников. Предпринимались некоторые попытки обработки волокон (в особенности бумаги и бумажных продуктов). Так в заявке на патент США 2003/0141225 Lidle et al. раскрывается способ и система для отделения и сортировки материалов, которые могут повторно использоваться, из смешанных потоков сточных вод. Такая система, включающая сепаратор со слабым поверхностным течением, адаптирована для разделения материалов, имеющих различную плотность во влажном состоянии. В патенте США 3670968Galeano описаны система и способ выделения волокнистого материала целлюлозы, содержащегося в городских отходах, и переработки его в массу для повторного использования. Несмотря на это, эффективный с точки зрения стоимости промышленный способ повторного использования волокон осадка сточных вод таким образом удовлетворяет давно испытываемой необходимости и ориентирован на заданные острые экологические проблемы. Сущность изобретения Настоящее изобретение описывает экологически благоприятные способы и устройства. для выделения ценных волокон и, в особенности, волокон целлюлозы и т.п. из сельскохозяйственных и/или городских осадков сточных вод, сточных и/или промышленных потоков для уменьшения их объема, в особенности BOD (биологической потребности в кислороде) и TSS (общих суспендированных твердых веществ), получения ценных исходных материалов и уменьшения ущерба окружающей среде. Более того, здесь описан эффективный с точки зрения стоимости и новый способ обработки в канализационной системе. Указанный способ в особенности адаптирован для повторного использования и получения волокон целлюлозы из осадка сточных вод. Указанные волокна могут использоваться в бумажной, текстильной и пищевой промышленности. Таким образом, в объем настоящего изобретения входит новый способ повторного использования и/или получения волокон из осадка сточных вод. Указанный способ включает удаление железных частиц при использовании магнита и/или применением начального грубого разделения; отделение волокон из оставшегося осадка и вод; их химическое окисление; сортировку волокон на различные типы волокон; их отбеливание при использовании активного кислорода или хлорсодержащих агентов и последующее обезвоживание и упаковку полученных волокон. Краткое описание чертежей Для того чтобы понять изобретение и увидеть, как оно может применяться на практике, далее будут описаны варианты осуществления исключительно в качестве неограничивающих примеров со ссылкой на прилагаемые чертежи, на которых фиг. 1 представляет собой таблицу, которая описывает содержание целлюлозы и гемицеллюлозы в осадке сточных вод, который отбирали из городских жидких сточных вод канализации Хайфы (Израиль),-1 012788 фиг. 2 схематически описывает способ обработки сточных вод с получением повторно используемых волокон. фиг. 3 представляет собой таблицу, которая описывает параметры состава сточных вод перед и после использования способа, предлагаемого в настоящем изобретении. Подробное описание предпочтительных вариантов осуществления изобретения Последующее описание представлено вместе со всеми разделами изобретения таким образом, чтобы сделать возможным использование данного изобретения любым специалистом в данной области техники и сформулировать наилучшие способы осуществления указанного изобретения, рассмотренные изобретателем. Указанное изобретение показывает последовательность действий и принципов, обеспечивающих отделение волокон из оставшегося материала сточных вод. Специалисту в данной области техники, однако, будут очевидны различные модификации, поскольку общие принципы настоящего изобретения были конкретно определены для обеспечения средств и способов повторного использования волокон, полученных из осадка сточных вод. Согласно одному из вариантов осуществления настоящего изобретения способ адаптирован для обработки канализационной системы или любых других стоков, включающих бытовые, сельскохозяйственные и промышленные сточные воды. Представлена ссылка на фиг. 2, иллюстрирующую указанный способ, включающий среди прочих следующие стадии: стадия I удаления железных частиц при использовании магнита и/или применением начального грубого разделения (21); стадия II отделения всех волокон из оставшегося осадка и воды (22); стадия III их химического окисления, например, при использовании муравьиной или лимонной кислот; и/или путем использования композиций, содержащих натрий, серу, калий или фосфат, таким образом,что получают стерилизованные и/или разложившиеся оставшиеся твердые органические вещества (23); стадия IV сортировки волокон на различные типы волокон, например отделение длинных, коротких,синтетических и т.д. волокон, так что получают отдельные типы; указанную стадию сортировки потенциально необязательно осуществляют путем применения множества вертикально расположенных сит и фильтров при использовании вибрации и/или акустических колебаний (24); их отбеливания при использовании активного кислорода или хлорсодержащих агентов (25); и последующего обезвоживания, например, при использовании пресса для отжима высокого давления или центрифуги, или применения горячего воздуха; и упаковки полученных волокон (26). Стадии I и II проводят в канализационном трубопроводе. Стадии III и IV можно проводить или непосредственно сразу после каждого основного канализационного трубопровода или в центральном узле. Предпочтительное место для проведения способа представляет собой или канализационный трубопровод перед WWTP (станция по очистке сточных вод) на входе в WWTP, в водосборах для первичного осаждения или перед стадией сбраживания осадка сточных вод в анаэробных условиях. Потенциально обеспечивается способ, в котором стадию окисления осуществляют при помощи муравьиной или лимонной кислот и/или путем применения составов, содержащих натрий, серу, калий или фосфат. Предпочтительно, но не исключительно, способ также включает стадию или стадии отделения волокон от остальной части твердых веществ осадка сточных вод; и/или стадию или стадии стерилизации или отбеливания полученных волокон. Способ может также включать применение эффективного количества карбоксилатсодержащих композиций, включающих помимо прочего по крайней мере одно из группы: лимонную кислоту, изолимонную кислоту, фумаровую кислоту, щавелевую кислоту, яблочную кислоту или малеиновую кислоту, их производные или любые их смеси. Согласно еще одному другому варианту осуществления настоящего изобретения, в котором способ,определенный выше, предпочтительно включает фракционирование твердых веществ; окисление указанных растворимых остатков; сортировку полученных из них волокон; отбеливание указанных волокон; их обработку во множестве последующих процессов, выбранных из прессования, обезвоживания и упаковки полученных волокон, таким образом, что обеспечиваются волокна для повторного использования. Термин осадок в общем здесь и далее относится к муниципальным текучим отходам, потокам муниципальных текучих отходов, предназначенных для последующей обработки, и к любой жидкой или полужидкой грязи, предварительно обработанным или обработанным отходам, и в качестве неограничивающего термина также к городским отбросам, отходам, городским промышленным или сельскохозяйственным сточным водам, технологическим сливам, взвесям, включающим волокна. Термин осадок дополнительно здесь означает сточные воды, включающие туалетную бумагу, непереваренные волокна фруктов и овощей (т.е. новые волокна), а также хлопок, синтетические волокна и т.д., происходящие из одежды и возникающих при стирке белья. Указанный термин также относится к сухому осадку, который был предварительно захоронен в почве. Термин осадок сточных вод относится здесь ниже к сточным водам, канализационным или к любым другим стокам, в которые включены человеческие, промышленные или сельскохозяйственные нечистоты. Термин волокна в общем здесь далее относится, без ограничений, к любому органическому, синтетическому или частично обработанному волокну и в особенности к волокнам, выбранным из группы,включающей среди прочего пульпу или любые другие полисахариды, материалы, включающие целлюло-2 012788 зу и гемицеллюлозу, волокна хлопка, волокна, содержащиеся в растительной массе, бумагу и продукты из бумаги, продукты из древесины, памперсы, туалетную бумагу или любые их смеси. Термин волокна дополнительно относится здесь к волокнам, смешанным в осадке сточных вод. Согласно одному из вариантов осуществления настоящего изобретения описывается способ вторичного использования волокон, полученных из осадка, где осадок обеспечивают при использовании непрерывного потока, имеющего предварительно определенный объем. Указанный поток предпочтительно обеспечивают при использовании устройств поточного производства, таких как применение ленточного конвейера, спирального конвейера, вытеснения жидкостей или других текучих материалов через каналы и трубопроводы. Дополнительно или в качестве альтернативы осадок обрабатывают партиями. Согласно другому варианту осуществления настоящего изобретения осадок обеспечивают в текучем состоянии, например в жидком состоянии; объемном состоянии, например гранулированное или грубозернистое твердое вещество, или их комбинации. В объем настоящего изобретения входит обеспечение способа или способов фракционирования и флотации путем использования множества сит, где термин сито и сетка здесь далее относятся к одному или нескольким ситам, решеткам или сеткам, предпочтительно, где указанные сита располагаются в виде серии. Таким образом, можно применять последовательность сит. Указанные последовательности состоят из множества сит, имеющих отверстия в значительной степени квадратные, вертикальные, горизонтальные или в виде трубок; каждое из включенных в серию сит имеет последовательно меньшее отверстие по сравнению с отверстиями у предыдущего сита. В качестве примера, первое сито характеризуется примерно 25 меш и последнее сито характеризуется примерно 180 меш. Также в объем настоящего изобретения входит обеспечение способа или способов фракционирования, среди прочих путем применения механических устройств обработки: применение гидроциклона,центрифуги, блоков флотационного центрифугирования, устройств селективной флотации, и, в особенности, сред, содержащих соль, траммели и, в особенности, диагональные траммели. Более того, устройства механической обработки потенциально выбирают из группы, включающей разрезающие, шинкующие, надрезающие, перерезающие, рассекающие, обрезающие, отделяющие, разделяющие пополам, расчленяющие объемный осадок с получением мелких частиц. Также в объем настоящего изобретения входит обеспечение способа или способов фракционирования путем применения потоков жидкости высокого давления, потоков воздуха высокого давления, химических реагентов или другого дробящего устройства. Указанные способы приспособлены для того, чтобы разбивать материал осадка на мелкие частицы. Таким образом, размер частиц уменьшают путем их пропускания под действием силы через одно или несколько сит. Например, давление воды или воздуха,используемое для начального физического разбиения на составляющие материала, содержащего волокно, находится в диапазоне от примерно 15 до 1500 атм. Отверстия сит предпочтительно представляют собой квадратные или вертикальные, или горизонтальные, или круглые и имеют размеры в диапазоне от 1 до 200 меш. В объем настоящего изобретения входит обеспечения серии сит. Этот модуль для фракционирования включает множество сит, имеющих в значительной степени квадратные отверстия примерно 15, 30, 45 меш и т.д. В соответствии с одним из вариантов осуществления настоящего изобретения фракционирование обеспечивают помимо прочего применением эффективных манипуляций и/или вибрации устройства фракционирования, так что сита вибрируют, колеблются, пульсируют, дрожат, резонируют путем их вращения или перемешивания. В соответствии с одним из вариантов настоящего изобретения фракционирование обеспечивают помимо прочего применением химической и/или биологической обработки или стадии разделения. Таким образом, обеспечивают комбинацию химической и биологической обработки, пригодную для ферментации вещества осадка, с получением делигнифицированного вещества. Например, химические и/или биологические стадии потенциально выбирают из модифицирования растительного сырья; механического разбиения на составляющие путем применения потоков жидкости высокого давления, пропускания через одно или несколько сит в серии; его биологического ферментирования при использовании микробиологической культуры, так что обеспечивается эффективная делигнификация. В соответствии с одним из вариантов осуществления настоящего изобретения последующие типы обработки выбирают из очистки, сортировки волокон по диметру, типу и/или длине, выравнивания,прессования полученных волокон в брикеты и их высушивания. В соответствии с одним из вариантов осуществления настоящего изобретения обеспечивают отбеливание при использовании кислородсодержащих композиций, например активного кислорода, газообразного кислорода, пероксида водорода, радикала надпероксида, озона, отбеливающих оксидов; галогенированных композиций, таких как хлораты, перхлораты, гипохлориты, гипохлориты натрия или кальция, или серы, отбеливающие хлориды или любые их смеси. Для множества систем пригодна концентрация в диапазоне от примерно 20 до 80%. В соответствии с одним из вариантов осуществления настоящего изобретения применяют эффективное количество композиций, содержащих формиат. Указанные композиции предпочтительно, но не исключительно, включают по крайней мере одно соединение из группы муравьиной кислоты, формиата-3 012788 кальция, формиата калия, формиата магния, формиата аммония и/или жидких формиатов, этилформиата,метилформиата, бутилформиата, растворов уксусной и муравьиной кислот и любые их смеси. Так, например, потенциально применяются композиции, содержащие формиат, в концентрации в диапазоне от 0,1 до примерно 80% об./об. В соответствии с одним из вариантов осуществления настоящего изобретения стадии I и II осуществляют в трубопроводе канализационной системы. Стадии III и IV можно проводить или после каждого основного трубопровода канализационной системы или в центральном узле. Предпочтительное место для проведения способа представляет собой или канализационный трубопровод перед WWTP (станция по очистке сточных вод) на входе в WWTP, в водосборах для первичного осаждения, или перед стадией сбраживания осадка сточных вод в анаэробных условиях. Другой объект настоящего изобретения состоит в том, что при использовании настоящего изобретения два основных параметра сточных вод, включающие BOD и TSS уменьшаются на 30%. Все остальные параметры остаются практически неизменными (см. фиг. 3). Другой объект настоящего изобретения состоит в представлении эффективной с точки зрения стоимости системы, приспособленной к вторичному использованию волокон из осадка. Благоприятная с точки зрения окружающей среды система состоит из устройств отделения и обработки, приспособленных для фракционирования твердых веществ, устройств окисления указанных растворимых остатков; устройств сортировки полученных из них волокон; устройств отбеливания указанных волокон; устройств их обработки во множестве последующих процессов, выбранных из прессования, обезвоживания и упаковки полученных волокон, таким образом, что обеспечиваются волокна для повторного использования. Дополнительно описывается система рециркуляции, приспособленная для повторного использования волокон из осадка при использовании способов, описанных выше. Более того, также описано обеспечение новых волокон (например, непереваренные вещества) и повторно используемых волокон при использовании системы рециркуляции, описанной выше. Описанная выше система в особенности приспособлена для получения волокон из осадка промышленных или бытовых сточных вод или из канализации и из промышленного источника. Указанная система или включена в системы осадка сточных вод, или осуществляется независимая обработка сточных вод. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ рециркуляции волокнистых составов из сточных вод, включающий стадии фракционирования твердой части сточных вод, где фракционирование осуществляют путем использования сита, серии сит, решеток или сеток с отверстием в диапазоне от 1 до 200 меш; извлечения волокнистой части из указанной твердой части и окисления указанной волокнистой части с рециркуляцией таким образом волокнистого состава, в результате чего общее содержание растворимых твердых веществ (TSS) снижается по меньшей мере на 30% и содержание биохимического кислорода (BOD) сточных вод снижается по меньшей мере на 30%. 2. Способ по п.1, дополнительно включающий по меньшей мере одну из следующих стадий: удаление железных частиц при использовании магнита из указанных сточных вод; отбеливание указанной волокнистой части; обезвоживание указанной волокнистой части; стерилизацию указанной волокнистой части; сортировку волокон на различные типы волокон и упаковку указанного состава повторно используемых волокон. 3. Способ по п.1, в котором фракционирование осуществляют в сточном трубопроводе. 4. Способ по п.1, в котором извлечение указанной волокнистой части из твердой части осуществляют в сточном трубопроводе. 5. Способ по п.1, в котором указанное окисление проводят при использовании муравьиной кислоты,лимонной кислоты, натрийсодержащей композиции, содержащей серу композиции, калийсодержащей композиции, фосфатсодержащей композиции или любой их комбинации. 6. Способ по п.1, дополнительно включающий применение формиатсодержащей композиции, композиции, содержащей муравьиную кислоту, композиции, содержащей формиат кальция, композиции,содержащей формиат калия, композиции, содержащей формиат магния, композиции, содержащей формиат аммония, композиции, содержащей жидкий формиат, композиции, содержащей этилформиат, композиции, содержащей метилформиат, композиции, содержащей бутилформиат, раствора уксусной кислоты или любой их комбинации. 7. Способ по п.1, дополнительно включающий применение карбоксилатсодержащей композиции,композиции, содержащей лимонную кислоту, композиции, содержащей изолимонную кислоту, композиции, содержащей фумаровую кислоту, композиции, содержащей щавелевую кислоту, композиции, содержащей яблочную кислоту, композиции, содержащей малеиновую кислоту, или любой их комбинации. 8. Способ по п.1, дополнительно включающий применение механической обработки, которая включает использование гидроциклона, центрифуги, блоков флотационного центрифугирования, сред, содер-4 012788 жащих соль, траммели или диагональные траммели. 9. Способ по п.1, дополнительно включающий разбивание указанной волокнистой части. 10. Способ по п.2, в котором отбеливание осуществляют при использовании кислородсодержащей композиции, композиции, содержащей активный кислород, композиции, содержащей газообразный кислород, композиции, содержащей пероксид водорода, композиции, содержащей радикал надпероксида,озонсодержащей композиции, композиции, содержащей отбеливающий оксид, галогенированной композиции, композиции, содержащей хлорат, композиции, содержащей перхлорат, композиции, содержащей натрий, композиции, содержащей кальций, композиции, содержащей серу, композиции, содержащей отбеливающий хлорид, или любой их комбинации. 11. Способ по п.1, в котором волокна выбирают из группы, включающей пульпу или любые другие полисахариды, материалы, включающие целлюлозу и/или гемицеллюлозу, волокна хлопка, волокна, содержащиеся в растительной массе, бумагу и продукты из бумаги, памперсы, туалетную бумагу или любые их смеси. 12. Способ по п.1, в котором сточными водами являются муниципальные или сельскохозяйственные сточные воды. 13. Система, предназначенная для рециркуляции волокон из сточных вод, включающая средства фракционирования из него твердых веществ, где фракционирование осуществляют путем использования сита, серии сит, решеток или сеток с отверстием сит в диапазоне от 1 до 200 меш, средства окисления растворимых остатков, средства сортировки полученных из них волокон, средства отбеливания указанных волокон; средства их обработки во множестве последующих процессов, выбранных из прессования,обезвоживания и упаковки полученных волокон, так что получают волокна для повторного использования.
МПК / Метки
МПК: D21C 9/10, C02F 11/12, C02F 9/00, D21B 1/02, D21C 5/02
Метки: рециркуляции, вод, волокон, устройства, способ, осадка, сточных
