Способ и устройство фильтрации информации

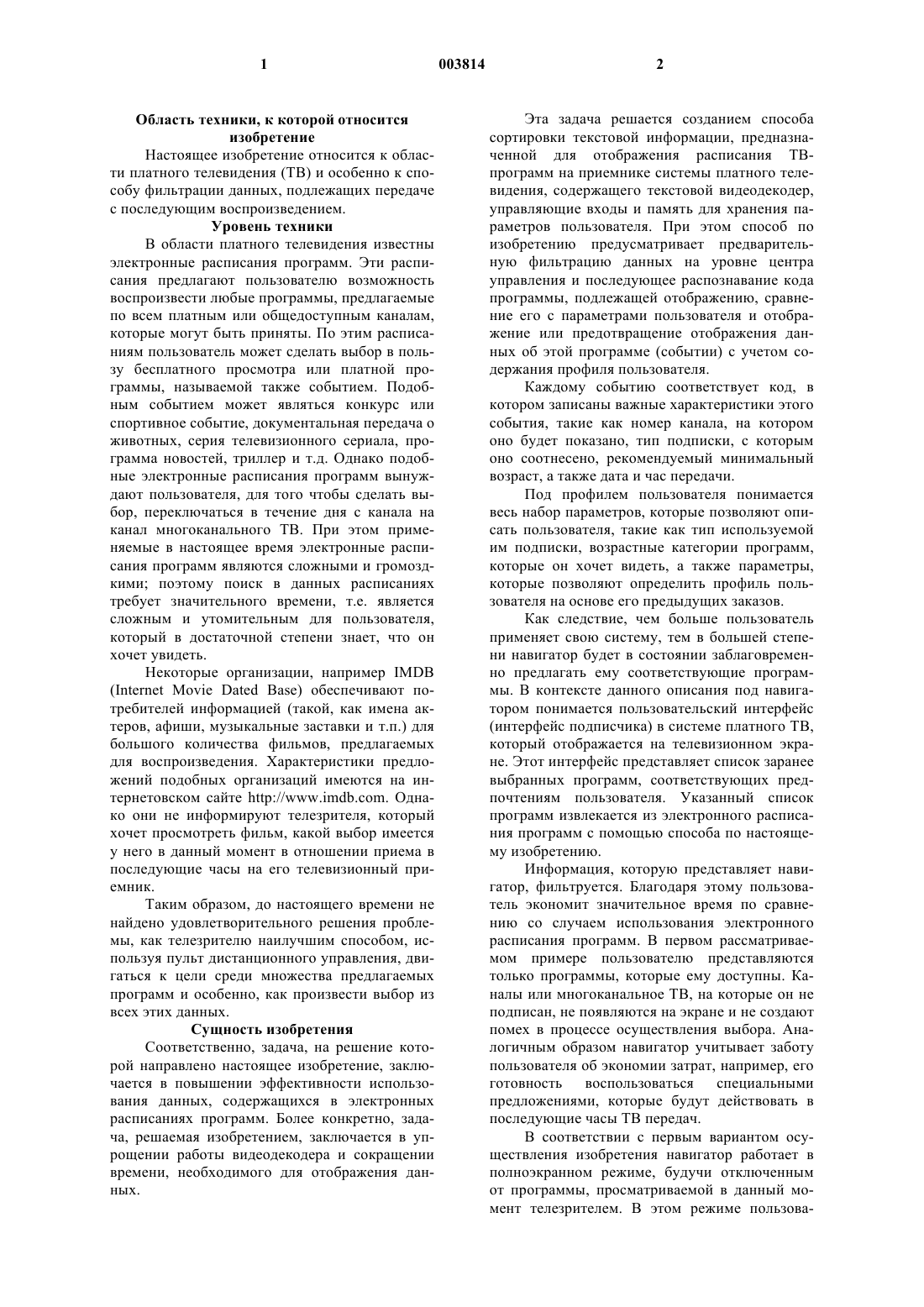

1 Область техники, к которой относится изобретение Настоящее изобретение относится к области платного телевидения (ТВ) и особенно к способу фильтрации данных, подлежащих передаче с последующим воспроизведением. Уровень техники В области платного телевидения известны электронные расписания программ. Эти расписания предлагают пользователю возможность воспроизвести любые программы, предлагаемые по всем платным или общедоступным каналам,которые могут быть приняты. По этим расписаниям пользователь может сделать выбор в пользу бесплатного просмотра или платной программы, называемой также событием. Подобным событием может являться конкурс или спортивное событие, документальная передача о животных, серия телевизионного сериала, программа новостей, триллер и т.д. Однако подобные электронные расписания программ вынуждают пользователя, для того чтобы сделать выбор, переключаться в течение дня с канала на канал многоканального ТВ. При этом применяемые в настоящее время электронные расписания программ являются сложными и громоздкими; поэтому поиск в данных расписаниях требует значительного времени, т.е. является сложным и утомительным для пользователя,который в достаточной степени знает, что он хочет увидеть. Некоторые организации, например IMDB(Internet Movie Dated Base) обеспечивают потребителей информацией (такой, как имена актеров, афиши, музыкальные заставки и т.п.) для большого количества фильмов, предлагаемых для воспроизведения. Характеристики предложений подобных организаций имеются на интернетовском сайте http://www.imdb.com. Однако они не информируют телезрителя, который хочет просмотреть фильм, какой выбор имеется у него в данный момент в отношении приема в последующие часы на его телевизионный приемник. Таким образом, до настоящего времени не найдено удовлетворительного решения проблемы, как телезрителю наилучшим способом, используя пульт дистанционного управления, двигаться к цели среди множества предлагаемых программ и особенно, как произвести выбор из всех этих данных. Сущность изобретения Соответственно, задача, на решение которой направлено настоящее изобретение, заключается в повышении эффективности использования данных, содержащихся в электронных расписаниях программ. Более конкретно, задача, решаемая изобретением, заключается в упрощении работы видеодекодера и сокращении времени, необходимого для отображения данных. 2 Эта задача решается созданием способа сортировки текстовой информации, предназначенной для отображения расписания ТВпрограмм на приемнике системы платного телевидения, содержащего текстовой видеодекодер,управляющие входы и память для хранения параметров пользователя. При этом способ по изобретению предусматривает предварительную фильтрацию данных на уровне центра управления и последующее распознавание кода программы, подлежащей отображению, сравнение его с параметрами пользователя и отображение или предотвращение отображения данных об этой программе (событии) с учетом содержания профиля пользователя. Каждому событию соответствует код, в котором записаны важные характеристики этого события, такие как номер канала, на котором оно будет показано, тип подписки, с которым оно соотнесено, рекомендуемый минимальный возраст, а также дата и час передачи. Под профилем пользователя понимается весь набор параметров, которые позволяют описать пользователя, такие как тип используемой им подписки, возрастные категории программ,которые он хочет видеть, а также параметры,которые позволяют определить профиль пользователя на основе его предыдущих заказов. Как следствие, чем больше пользователь применяет свою систему, тем в большей степени навигатор будет в состоянии заблаговременно предлагать ему соответствующие программы. В контексте данного описания под навигатором понимается пользовательский интерфейс(интерфейс подписчика) в системе платного ТВ,который отображается на телевизионном экране. Этот интерфейс представляет список заранее выбранных программ, соответствующих предпочтениям пользователя. Указанный список программ извлекается из электронного расписания программ с помощью способа по настоящему изобретению. Информация, которую представляет навигатор, фильтруется. Благодаря этому пользователь экономит значительное время по сравнению со случаем использования электронного расписания программ. В первом рассматриваемом примере пользователю представляются только программы, которые ему доступны. Каналы или многоканальное ТВ, на которые он не подписан, не появляются на экране и не создают помех в процессе осуществления выбора. Аналогичным образом навигатор учитывает заботу пользователя об экономии затрат, например, его готовность воспользоваться специальными предложениями, которые будут действовать в последующие часы ТВ передач. В соответствии с первым вариантом осуществления изобретения навигатор работает в полноэкранном режиме, будучи отключенным от программы, просматриваемой в данный момент телезрителем. В этом режиме пользова 3 тель, в основном, озабочен выбором программы,которую он предпочтет в пределах предложения, представленного ему при посредстве навигатора. Важная информация для пользователя касается программ, которые начинаются позднее. Такой программой может быть, например,фильм с длительностью полтора часа, который начинается каждые 15 мин в соответствии с циклом запуска, причем каждый цикл запуска отделен от других подобных циклов (число которых в данном примере составляет 5) интервалами, кратными 15 мин. С учетом имеющегося у него времени, длительности предлагаемых фильмов, цены их заказа, а также близости начала следующего цикла пользователь может сделать свой выбор и устроиться поудобнее для того, чтобы провести приятный вечер. На основе параметров пользователя навигатор выбирает различные специальные предложения с учетом любимой области пользователя. Например, если ранее часто использовались спортивные программы, имеются шансы, что пользователь проявит интерес к предложению на просмотр футбольного матча. В конкретном режиме работы, связанном с этим первым вариантом, навигатор предлагает,в форме меню, такие элементы, как перечень программ, начинающихся в ближайшее время,полный перечень фильмов, доступных для добровольного приобретения, перечень специальных предложений по пониженной цене, имеющихся на момент обращения, список фильмов,которые пользователь уже приобрел, контроль со стороны родителей, возможность считывания системной информации, а также выбор языка,на котором предлагаются все названные элементы. Перечень программ, начинающихся в ближайшем будущем, обычно называется Скоро начинающиеся. Представляемая информация обычно включает в себя время, остающееся до начала передач, как правило, приводимое в минутах. Полный перечень фильмов, предлагаемых для свободного приобретения, обычно называется Все фильмы. Он включает все фильмы,т.е. программы, интерес к которым сохраняется в течение некоторого времени. Этим они отличаются, например, от новостных программ или биржевых курсов, устаревание которых происходит быстро, в том смысле, что через несколько дней они будут вызывать минимальный интерес. Указанный список является откорректированным, и в общем случае он не включает фильмы, просмотр которых запрещен телезрителю в силу определенных причин. Эти причины могут иметь основу в законах некоторых стран, в которых передача спортивного события запрещается на определенной территории, окружающей стадион, на котором оно имеет место. Этот запрет вводится для того, чтобы избежать неоправданного уменьшения количества 4 потенциальных зрителей данного события на данном стадионе. Перечень Все фильмы может быть организован либо по фильмам (фильмовый режим),когда перечень представляет собой список демонстраций фильма на различных каналах в течение последующих дней, либо по датам (режим по дням). Данный режим аналогичен классической печатной телевизионной программе, в которой в перечень будут включены только определенные программы или фильмы. Для того чтобы соблазнить зрителя подчеркиванием возможности посмотреть, но по особой цене, например, фильм, получивший высокие оценки и только недавно вышедший на киноэкран, навигатор в соответствии с изобретением предлагает в меню перечень специальных предложений, обычно называемый Крупные сделки, который сопровождается указанием специальной цены, а также обычно сроком действия данного предложения. Содержание перечня уже приобретенных фильмов, обычно называемого Приобретенные фильмы, информирует пользователя о его последних приобретениях. Это позволяет ему отслеживать состояние своего счета и благодаря этому ограничивать возможное развитие телемании. Применительно к семейному ТВприемнику данный перечень может быть полезен родителям при осуществлении контроля телевизионных передач, просматриваемых их детьми. Задача родительского контроля, предлагаемого навигатором при осуществлении способа по настоящему изобретению, состоит в том,чтобы позволить родителям корректировать выбор фильмов, предлагаемых для свободного приобретения с учетом их рейтинга, используя код доступа. Под рейтингом в данном случае подразумевается классификация фильма официальными или полуофициальными организациями, в задачу которых входит охрана молодежи от некоторых типов фильмов. В данном контексте родители, которые этого хотят, могут ограничить предложение только категорией 12+, т.е. разрешить представление и приобретение фильмов и программ, предназначенных для лиц старше двенадцати лет. Если у родителей, кроме детей, которые считаются слишком маленькими, имеется ребенок-подросток, которому они разрешают смотреть определенные фильмы, они могут позволить этому старшему ребенку смотреть фильмы по его выбору, когда младшие дети уже уложены. Для этого ему доверяют определенный код доступа. Родители могут также предоставить этому подростку определенную свободу выбора фильмов в пределах некоторого бюджета, снабдив его отдельным кодом доступа. Знание кода доступа позволит им легко отслеживать общие затраты на приобретение фильмов, осуществленное с помощью данного кода. 5 В одном из конкретных вариантов изобретения родительский контроль может быть реализован посредством программируемой фильтрации самими родителями. Этот подход полезен, например, тогда, когда родители не желают следовать рейтинговым рекомендациям упомянутых организаций, в частности, в отношении фильма, о котором они уже составили собственное суждение. Возможность считывания системной информации полезна при перезапуске системы в случае какой-то неисправности. Простое считывание информации позволяет проинформировать лицо, ответственное за обслуживание системы, при условии идентификации подписчика; причем все это может быть сделано в дистанционном режиме. Выбор языка особенно полезен, когда телевизионный рынок является многонациональным или многоязычным. В конкретном варианте осуществления изобретения навигатор позволяет пользователю задать тип напоминающего сообщения. Напоминающее сообщение первого типа появляется за несколько секунд до начала передачи заранее выбранного фильма. В этот момент пользователь еще имеет возможность отказаться от просмотра фильма, подписку на который он приобрел за некоторое время до этого. Одна из функций навигатора согласно изобретению состоит в том, что он может отменить запись в дебет соответствующего счета, если пользователь изменил свое решение. Напоминающее сообщение второго типа состоит в выдаваемом заранее предупреждении о занятии экрана. Напоминание такого типа может быть выбрано пользователем в том случае,если в момент приобретения он уверен, что закупленная программа будет иметь приоритет над любой другой программой, которую он будет просматривать в момент начала приобретенной программы. Перечисленные характеристики позволяют пользователю запрограммировать телевизионный вечер, причем разработанная программа или ее проект могут быть свободно прерваны в случае неожиданного нового предложения новой программы, например, только поступившей в данный город. В соответствии со вторым основным вариантом настоящего изобретения навигатор функционирует во время передачи, просматриваемой телезрителем. Данная форма является более подходящей для пользователей, склонных к блужданию, т.е. к пользователям, непрерывно охотящимся за передачей, более интересной,чем та, которую они смотрят в данный момент. Для этого варианта, названного Текущая/Последующая Передача, информация,представляемая навигатором, занимает только часть экрана телевизионного приемника, например, его нижнюю часть. Воспроизводимая 6 информация относится, прежде всего, к идущей передаче, следующей передаче на том же канале, хронологическим данным, например, времени, остающемуся до конца программы, и общей длительностипередачи, а также к сведениям о программах, идущих на других каналах, как платных, так и бесплатных. Информация по этим программам может также включать упомянутые хронологические данные, название или марку канала, а также описание предварительно выбранной предпочтительной программы на языке передачи. Указанное описание может включать упоминание всех характеристик, которые могут привлечь пользователя. Например,если передача является документальной и посвящена оборудованию, может быть упомянут тип производимой на нем продукции. В конкретном варианте выполнения изобретения программа может представить особый интерес для пользователя, если на экран, одновременно с отображением действия, выводится некоторая специфичная информация. Так, в спортивном соревновании на скорость текущая скорость участника, отображаемого на экране,рассчитывается по ходу соревнования и, следовательно, она может быть приведена, если пользователь выбрал соответствующую версию просмотра передачи с данными. Применительно к платному предложению для этого должна быть уплачена специальная цена, указанная поставщиком в программном пакете. В подобном случае синтезируемая информация может включать в себя указание на то, что может быть приобретено в версии с данными. Это может быть сделано путем преднамеренного скремблирования части экрана (но не центральной части), в которой могут быть приведены эти интересные дополнительные данные. Из сказанного можно понять, что данное изобретение позволяет содействовать добровольному приобретению телевизионных программ. Известно, что в случае чрезмерно широкого предложения телевизионных программ видеодекодер не способен обработать всю информацию по описанию каждой программы, если пользователь желает ввести достаточно сложные критерии сортировки. Возможности систем вещания видеоинформации позволяют одновременно передавать свыше ста каналов. Для каждого канала электронное расписание программ может включать до 50 передач, охватывающих период, составляющий 12 ч. В идеале сортировка должна производиться в массиве,включающем свыше 5000 информационных сообщений о программах. На практике современные декодеры не приспособлены для сортировки за приемлемое время такой массы информации. Вот почему видеодекодер снабжается фильтром для выполнения первой селекции этой информации. Изобретение станет более понятным из нижеследующего подробного описания, которое 7 ссылается на прилагаемый чертеж, где на единственной фигуре дан неограничивающий пример системы для осуществления настоящего изобретения. Сведения, подтверждающие возможность осуществления изобретения Поток DATA данных, условно показанный на чертеже, включает в себя аудио, видео и управляющую информацию. В состав данных управления дополнительно вводят данные FT,которые содержат индексную таблицу, обеспечивающую быстрый доступ к сортировке информации. На приемной стороне у декодера STB (SetTop Box) имеется первый уровень, который действует в качестве аппаратного фильтра F. Иными словами, он пропускает только сообщения, соответствующие профилю, загруженному в этот фильтр. Конфигурация данного фильтра FFT, может проходить через фильтр и сразу же записываться в памяти MFT, специально предусмотренной для этой цели. Центральный блок MPU управления осуществляет обработку различных параметров электронного расписания, которое послано на ТВ приемник. В настоящее время в качестве критериев фильтрации используется просто дескриптор канала. Реально из общего количества 130 предложенных программ только двадцать будут представлять интерес для пользователя в связи с языковыми ограничениями. Соответственно пользователь будет программировать свой фильтр с учетом каналов, содержание которых он может понимать. Однако такой подход имеет тот недостаток, что он лишит пользователя программ, которые могут передаваться, в основном, на одном языке, например на финском, но в многоязычном режиме, который включает и язык пользователя. Вот почему согласно изобретению система на передающей стороне подготавливает индексную таблицу FT программ, отвечающих выбранным критериям в соответствии с предпочтениями пользователей определенного региона. Эти критерии, например, относятся к языку, категориям, пользующимся спросом (например, спортивным передачам), или специальным предложениям. Для каждого выбранного критерия формируется индексная таблица, идентифицирующая единственным образом конкретную передачу в пределах конкретного временного интервала. Данная таблица передается вместе с аудио/видеоданными и хранится в памяти MFT декодера. В рассматриваемом примере система с передающей стороны обладает достаточными 8 возможностями, чтобы составить подобную таблицу, учитывающую такие параметры, как язык (основной или дополнительный, как в многоязычном режиме). В качестве примера может быть приведен фрагмент индексной таблицы, сформированной центром управления по критерию Вечер 20 февраля 2002 г Код Канал 100 200 101 300 400 500 201 И т.д. Тип программы Спортивная Документальная Спортивная Игра Кинофильм Репортаж Спортивная Очевидно, что проведенная центром управления (с использованием способа по настоящему изобретению) предварительная сортировка и фильтрация информации, содержащейся в электронном расписании программ,эффективно обеспечивает сокращение объема информации, которая должна быть передана подписчикам. Подобная предварительная обработка информации в центре управления значительно более эффективна, чем ее обработка декодером модуля подписчика, поскольку объем памяти декодера ограничен, тогда как сервер центра управления обладает значительно более мощными ресурсами по обработке больших объемов данных. Как следствие описанной предварительной сортировки и фильтрации,скорость работы декодера существенно повышается; одновременно значительно упрощается выбор программ, которые хочет посмотреть подписчик и которые он отбирает с помощью навигатора. Еще один вариант использования таблицы описанного типа состоит в представлении конкретного предложения. Оператор может с ее помощью подготовить некоторое число программ, которые обладают повышенным качеством и рекомендованы группой экспертов. Выбор подобного типа может быть увязан с предложением, направленным на продвижение продукта или канала на рынок. Дополнительная фильтрация данных при их отображении на ТВ экране модуля подписчика осуществляется с помощью фильтра F,имеющегося в составе декодера. Например, если подписчик является франкоязычным, фильтр его декодера будет игнорировать программы на немецком, испанском или итальянском языках. В результате экран подписчика отобразит только программы, соответствующие в рассматриваемом примере кодам 101, 300 и 201: Тип программы Спортивная Игра Спортивная Таким образом, благодаря использованию настоящего изобретения отображение предлагаемых программ примет оптимальный, весьма простой вид, так что выбор программы подписчиком будет максимально упрощен и ускорен. Изобретение относится также к приемнику в системе платного телевидения, содержащему видеодекодер текста для расписаний телевизионных программ (предпочтительно описанныйSTB-декодер), управляющие входы, например,типа пульта дистанционного управления,имеющегося у пользователя, память для хранения параметров пользователя и выход модуляции текста. При этом приемник содержит модуль фильтрации текста, разрешающий или запрещающий передачу текста на выходной модулятор текста с учетом параметров пользователя. Приемник дополнительно содержит память для учета ранее просмотренных событий, которая определяет профиль пользователя, используемый для фильтрации информации в соответствии с данным профилем пользователя. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ сортировки текстовой информации, предназначенной для отображения сетки телевизионного вещания, передаваемой центром управления на множество телевизионных (ТВ) приемников, содержащих видеодекодер текста,управляющие входы и память для хранения параметров пользователя, причем указанная сетка формируется из первого набора данных, описывающего событие и содержащего его индекс,описание содержания, прав доступа и языка,отличающийся тем, что предусматривает создание центром управления, по меньшей мере, второго набора данных, задающих индексную таблицу (FT) в соответствии с предварительно выбранными критериями сортировки; передачу указанной индексной таблицы(FT) множеству приемников системы платного ТВ; прием и запись указанной индексной таблицы (FT) в память (MFT) видеодекодера текста; 10 если выбранные критерии соответствуют критерию, желательному для пользователя, подачу параметров индексной таблицы (FT) в модуль (F) фильтрации текста первого уровня; прием информации, поступающей из указанного модуля (F) фильтрации, и использование ее при отображении указанной сетки телевизионного вещания. 2. Способ по п.1, отличающийся тем, что предусматривает создание индексной таблицы для каждого выбранного критерия, в том числе таблицы для лингвистического критерия, таблицы для критерия классификации и/или таблицы для критерия предложения по продвижению. 3. Способ по п.1 или 2, отличающийся тем,что предусматривает создание индексной таблицы (FT) с программой (программами), удовлетворяющей (удовлетворяющими) критерию выбора в отношении идентификатора временного интервала и идентификатора ранга (типа) в пределах данного временного интервала. 4. Способ по любому из пп.1-3, отличающийся тем, что предусматривает приоритетное разрешение на отображение программ с приближающимся временем начала демонстрации. 5. Приемник в системе платного телевидения для приема передач из центра управления,содержащий управляющие входы и рабочую память (MFT), причем указанный центр передает первый набор данных, описывающий событие и содержащий его индекс, описание содержания, прав доступа и языка таким образом,чтобы задать сетку телевизионного вещания,которая передается в видеодекодер текста, входящий в состав указанного приемника, отличающийся тем, что содержит модуль (F) фильтрации первого уровня, обеспечивающий селекцию в соответствии с содержанием индексной таблицы (FT), которая содержит для заданного критерия перечень индексов, причем указанная таблица создается и передается центром управления и хранится в указанной рабочей памяти(MFT). 6. Приемник в системе платного телевидения по п.5, отличающийся тем, что содержит память для хранения профиля пользователя,включающего в себя список ранее приобретенных программ, причем модуль (F) фильтрации текста разрешает или предотвращает воспроизведение текста, отображаемого с учетом содержания профиля пользователя.
