Бытовой электроприбор, содержащий керамическую емкость, и устройство для приготовления чая, содержащее этот электроприбор

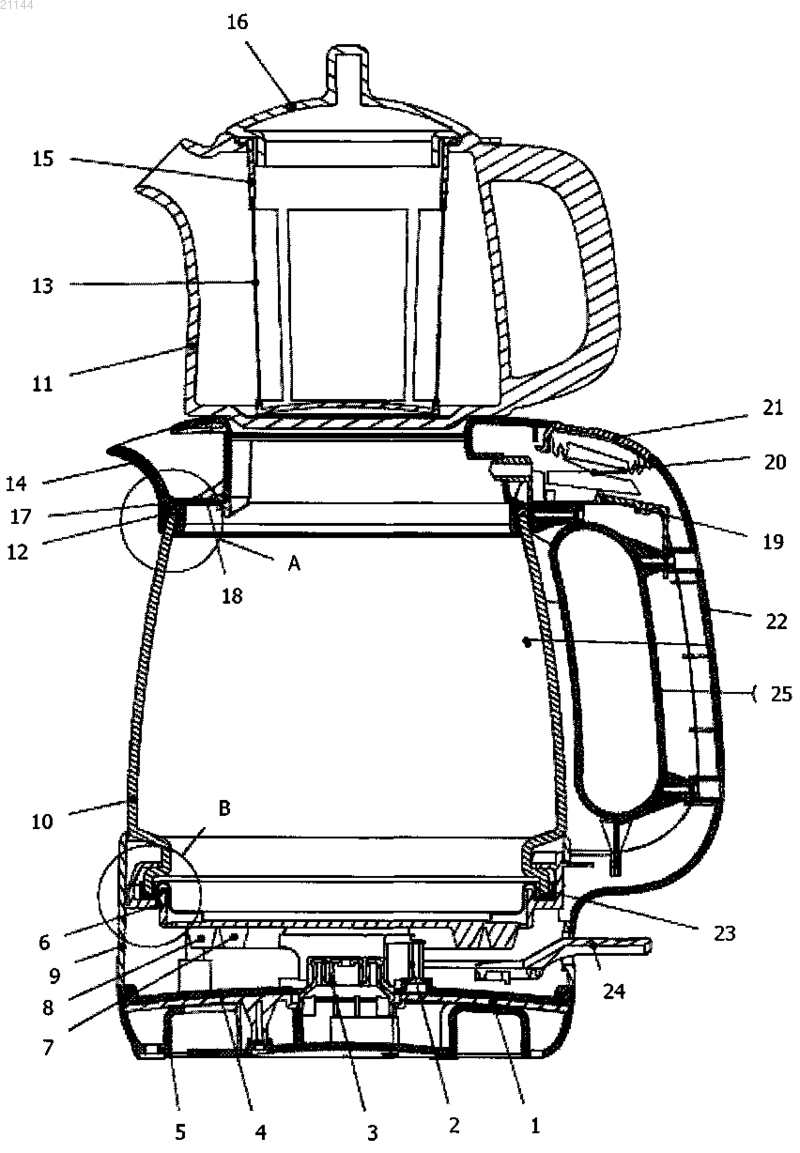

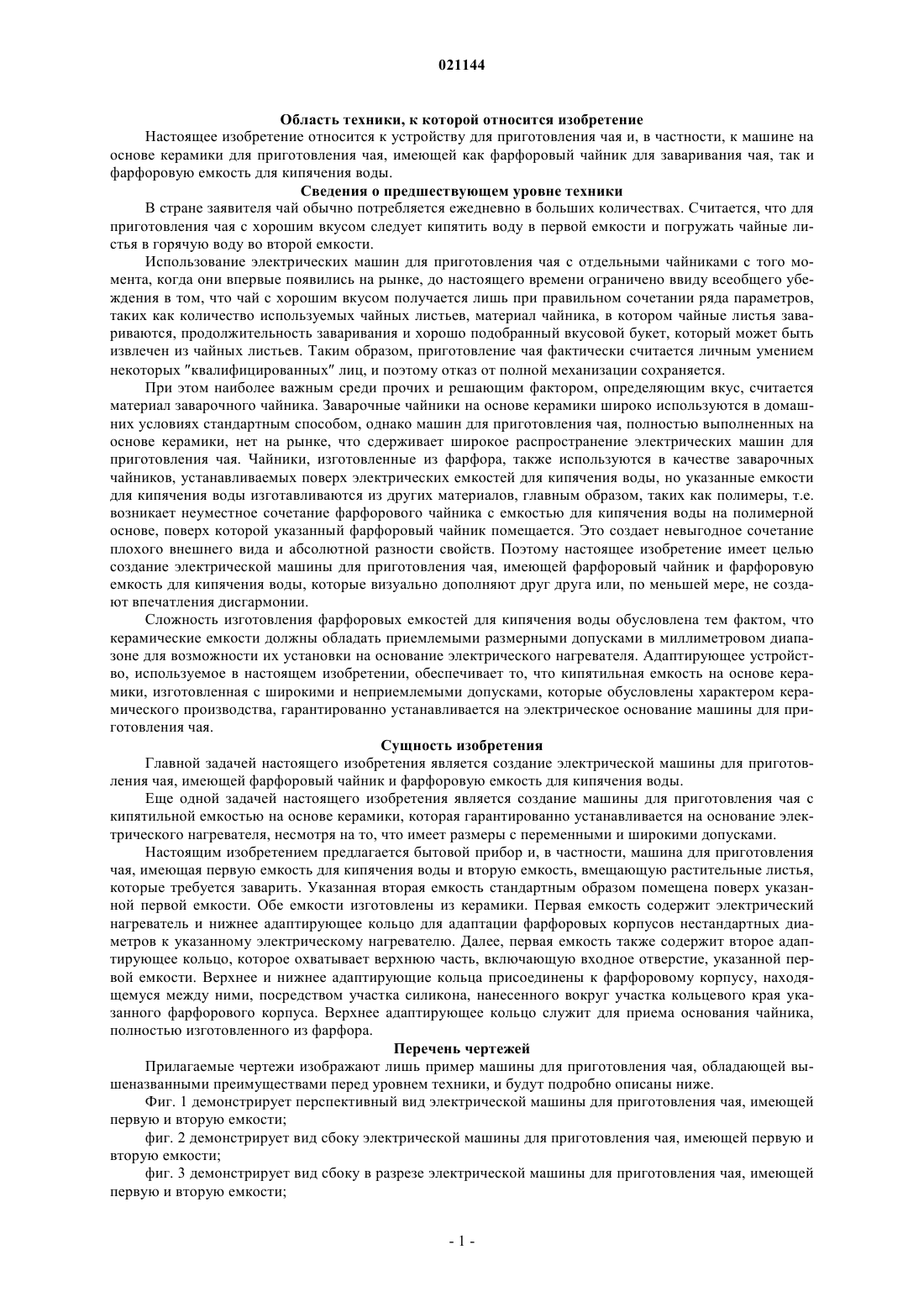

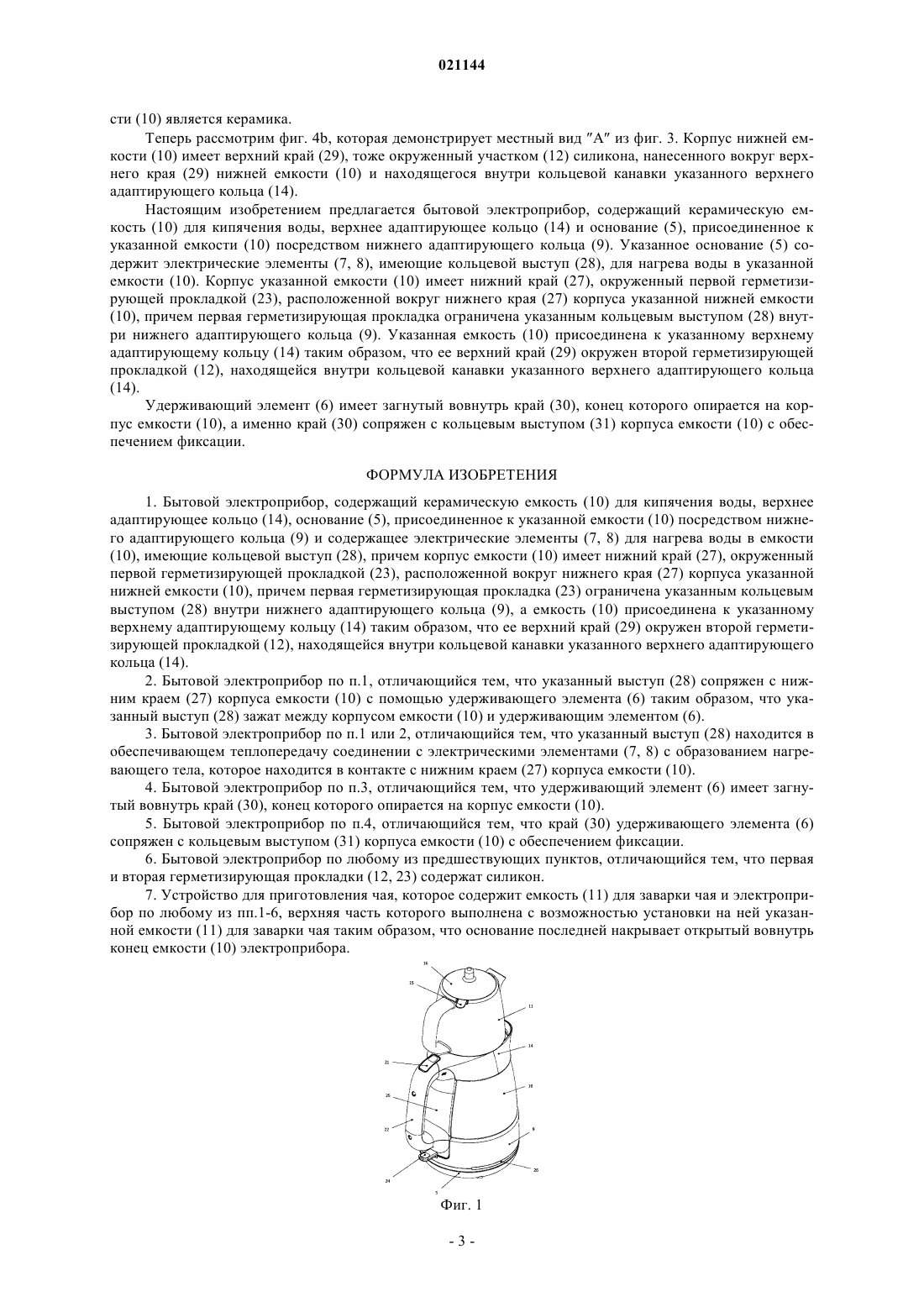

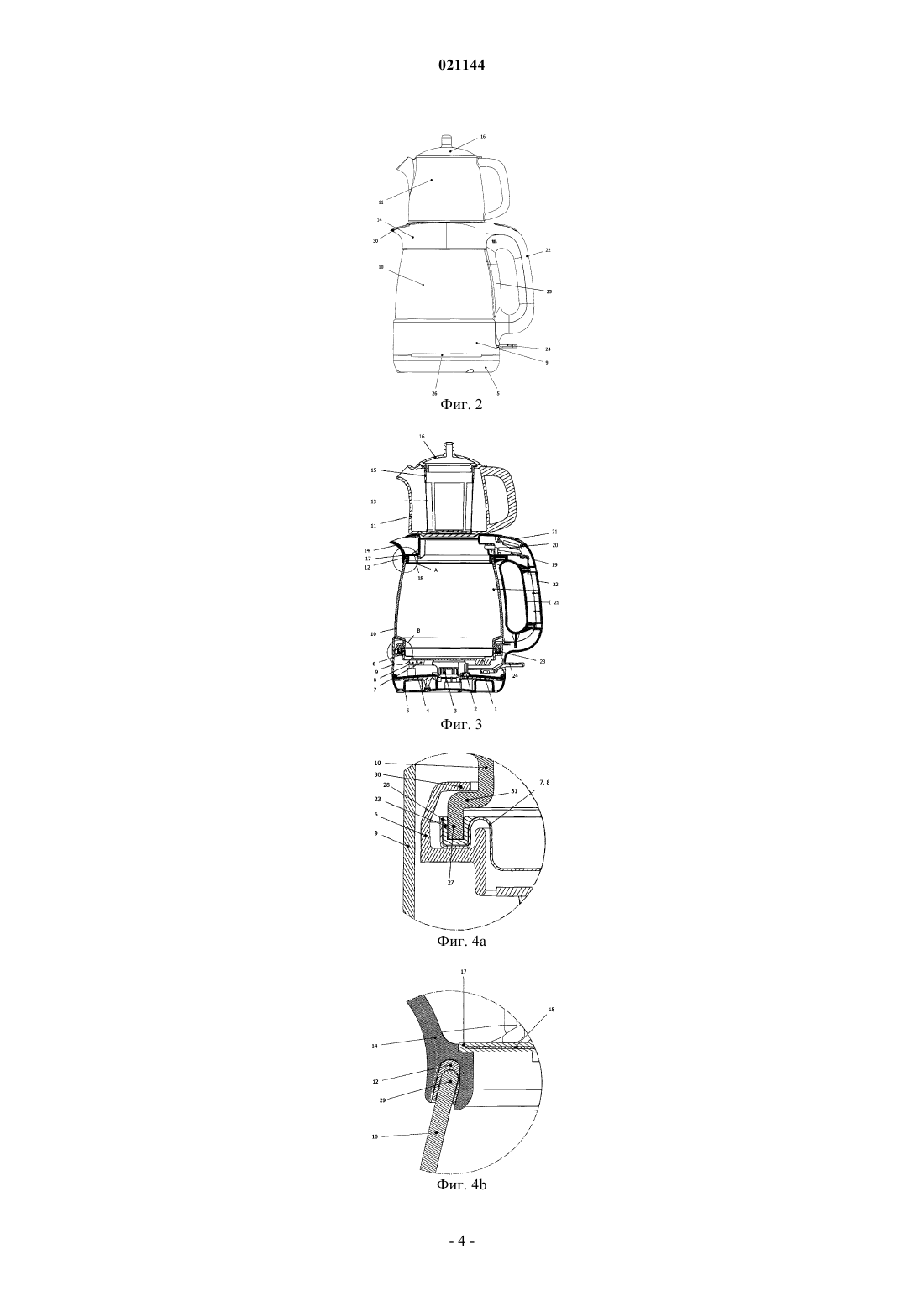

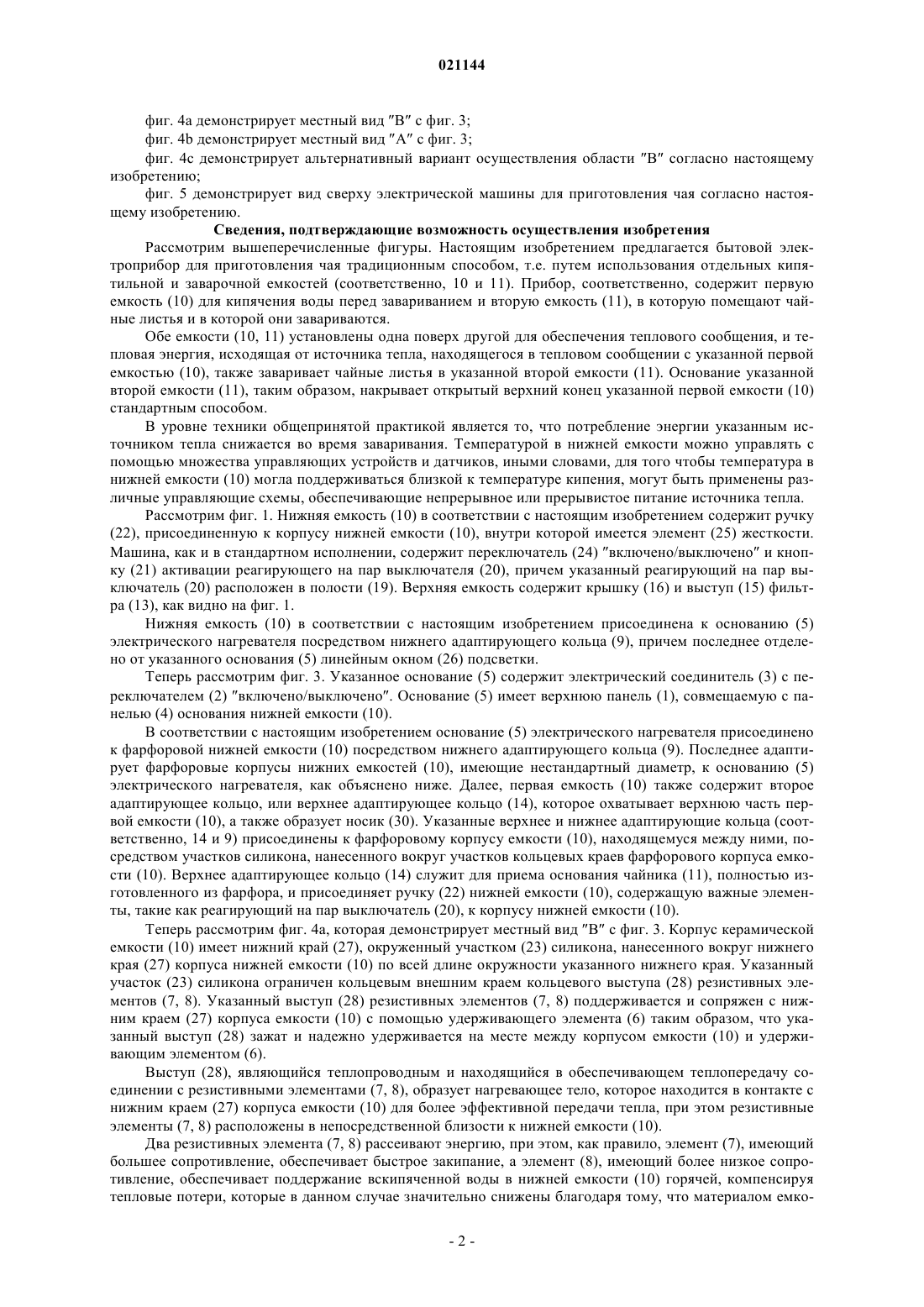

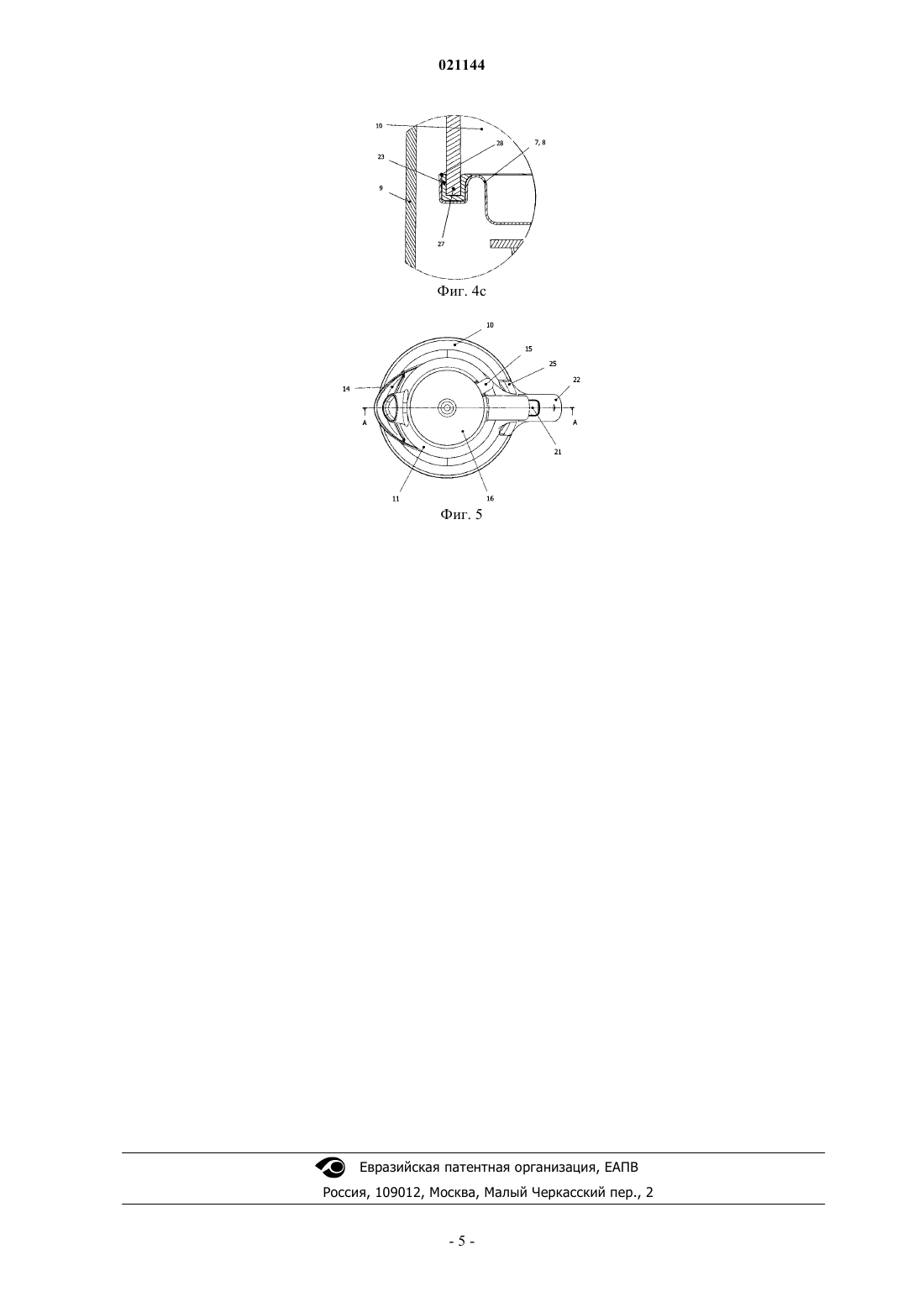

БЫТОВОЙ ЭЛЕКТРОПРИБОР, СОДЕРЖАЩИЙ КЕРАМИЧЕСКУЮ ЕМКОСТЬ,И УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ЧАЯ, СОДЕРЖАЩЕЕ ЭТОТ ЭЛЕКТРОПРИБОР Настоящим изобретением предлагается бытовой прибор и, в частности, машина для приготовления чая, имеющая первую емкость для кипячения воды и вторую емкость, вмещающую растительные листья, которые требуется заварить. Вторая емкость стандартным способом помещена поверх первой емкости. Обе указанные емкости изготовлены из керамики. Первая емкость содержит электрический нагреватель и нижнее адаптирующее кольцо для адаптации фарфоровых корпусов нестандартных диаметров к указанному электрическому нагревателю. Далее, первая емкость также содержит второе адаптирующее кольцо, которое охватывает верхнюю часть, включающую входное отверстие, указанной первой емкости. Верхнее и нижнее адаптирующие кольца присоединены к фарфоровому корпусу, находящемуся между ними, посредством участка силикона, нанесенного вокруг участка кольцевого края указанного фарфорового корпуса. Верхнее адаптирующее кольцо служит для приема основания чайника, полностью изготовленного из фарфора.(71)(73) Заявитель и патентовладелец: ЭКСЕН МАКИНЕ САНАЙИ ВЕ ТИКАРЕТ А.С. (TR) Область техники, к которой относится изобретение Настоящее изобретение относится к устройству для приготовления чая и, в частности, к машине на основе керамики для приготовления чая, имеющей как фарфоровый чайник для заваривания чая, так и фарфоровую емкость для кипячения воды. Сведения о предшествующем уровне техники В стране заявителя чай обычно потребляется ежедневно в больших количествах. Считается, что для приготовления чая с хорошим вкусом следует кипятить воду в первой емкости и погружать чайные листья в горячую воду во второй емкости. Использование электрических машин для приготовления чая с отдельными чайниками с того момента, когда они впервые появились на рынке, до настоящего времени ограничено ввиду всеобщего убеждения в том, что чай с хорошим вкусом получается лишь при правильном сочетании ряда параметров,таких как количество используемых чайных листьев, материал чайника, в котором чайные листья завариваются, продолжительность заваривания и хорошо подобранный вкусовой букет, который может быть извлечен из чайных листьев. Таким образом, приготовление чая фактически считается личным умением некоторых квалифицированных лиц, и поэтому отказ от полной механизации сохраняется. При этом наиболее важным среди прочих и решающим фактором, определяющим вкус, считается материал заварочного чайника. Заварочные чайники на основе керамики широко используются в домашних условиях стандартным способом, однако машин для приготовления чая, полностью выполненных на основе керамики, нет на рынке, что сдерживает широкое распространение электрических машин для приготовления чая. Чайники, изготовленные из фарфора, также используются в качестве заварочных чайников, устанавливаемых поверх электрических емкостей для кипячения воды, но указанные емкости для кипячения воды изготавливаются из других материалов, главным образом, таких как полимеры, т.е. возникает неуместное сочетание фарфорового чайника с емкостью для кипячения воды на полимерной основе, поверх которой указанный фарфоровый чайник помещается. Это создает невыгодное сочетание плохого внешнего вида и абсолютной разности свойств. Поэтому настоящее изобретение имеет целью создание электрической машины для приготовления чая, имеющей фарфоровый чайник и фарфоровую емкость для кипячения воды, которые визуально дополняют друг друга или, по меньшей мере, не создают впечатления дисгармонии. Сложность изготовления фарфоровых емкостей для кипячения воды обусловлена тем фактом, что керамические емкости должны обладать приемлемыми размерными допусками в миллиметровом диапазоне для возможности их установки на основание электрического нагревателя. Адаптирующее устройство, используемое в настоящем изобретении, обеспечивает то, что кипятильная емкость на основе керамики, изготовленная с широкими и неприемлемыми допусками, которые обусловлены характером керамического производства, гарантированно устанавливается на электрическое основание машины для приготовления чая. Сущность изобретения Главной задачей настоящего изобретения является создание электрической машины для приготовления чая, имеющей фарфоровый чайник и фарфоровую емкость для кипячения воды. Еще одной задачей настоящего изобретения является создание машины для приготовления чая с кипятильной емкостью на основе керамики, которая гарантированно устанавливается на основание электрического нагревателя, несмотря на то, что имеет размеры с переменными и широкими допусками. Настоящим изобретением предлагается бытовой прибор и, в частности, машина для приготовления чая, имеющая первую емкость для кипячения воды и вторую емкость, вмещающую растительные листья,которые требуется заварить. Указанная вторая емкость стандартным образом помещена поверх указанной первой емкости. Обе емкости изготовлены из керамики. Первая емкость содержит электрический нагреватель и нижнее адаптирующее кольцо для адаптации фарфоровых корпусов нестандартных диаметров к указанному электрическому нагревателю. Далее, первая емкость также содержит второе адаптирующее кольцо, которое охватывает верхнюю часть, включающую входное отверстие, указанной первой емкости. Верхнее и нижнее адаптирующие кольца присоединены к фарфоровому корпусу, находящемуся между ними, посредством участка силикона, нанесенного вокруг участка кольцевого края указанного фарфорового корпуса. Верхнее адаптирующее кольцо служит для приема основания чайника,полностью изготовленного из фарфора. Перечень чертежей Прилагаемые чертежи изображают лишь пример машины для приготовления чая, обладающей вышеназванными преимуществами перед уровнем техники, и будут подробно описаны ниже. Фиг. 1 демонстрирует перспективный вид электрической машины для приготовления чая, имеющей первую и вторую емкости; фиг. 2 демонстрирует вид сбоку электрической машины для приготовления чая, имеющей первую и вторую емкости; фиг. 3 демонстрирует вид сбоку в разрезе электрической машины для приготовления чая, имеющей первую и вторую емкости; фиг. 4 а демонстрирует местный вид В с фиг. 3; фиг. 4b демонстрирует местный вид А с фиг. 3; фиг. 4 с демонстрирует альтернативный вариант осуществления области В согласно настоящему изобретению; фиг. 5 демонстрирует вид сверху электрической машины для приготовления чая согласно настоящему изобретению. Сведения, подтверждающие возможность осуществления изобретения Рассмотрим вышеперечисленные фигуры. Настоящим изобретением предлагается бытовой электроприбор для приготовления чая традиционным способом, т.е. путем использования отдельных кипятильной и заварочной емкостей (соответственно, 10 и 11). Прибор, соответственно, содержит первую емкость (10) для кипячения воды перед завариванием и вторую емкость (11), в которую помещают чайные листья и в которой они завариваются. Обе емкости (10, 11) установлены одна поверх другой для обеспечения теплового сообщения, и тепловая энергия, исходящая от источника тепла, находящегося в тепловом сообщении с указанной первой емкостью (10), также заваривает чайные листья в указанной второй емкости (11). Основание указанной второй емкости (11), таким образом, накрывает открытый верхний конец указанной первой емкости (10) стандартным способом. В уровне техники общепринятой практикой является то, что потребление энергии указанным источником тепла снижается во время заваривания. Температурой в нижней емкости можно управлять с помощью множества управляющих устройств и датчиков, иными словами, для того чтобы температура в нижней емкости (10) могла поддерживаться близкой к температуре кипения, могут быть применены различные управляющие схемы, обеспечивающие непрерывное или прерывистое питание источника тепла. Рассмотрим фиг. 1. Нижняя емкость (10) в соответствии с настоящим изобретением содержит ручку(22), присоединенную к корпусу нижней емкости (10), внутри которой имеется элемент (25) жесткости. Машина, как и в стандартном исполнении, содержит переключатель (24) включено/выключено и кнопку (21) активации реагирующего на пар выключателя (20), причем указанный реагирующий на пар выключатель (20) расположен в полости (19). Верхняя емкость содержит крышку (16) и выступ (15) фильтра (13), как видно на фиг. 1. Нижняя емкость (10) в соответствии с настоящим изобретением присоединена к основанию (5) электрического нагревателя посредством нижнего адаптирующего кольца (9), причем последнее отделено от указанного основания (5) линейным окном (26) подсветки. Теперь рассмотрим фиг. 3. Указанное основание (5) содержит электрический соединитель (3) с переключателем (2) включено/выключено. Основание (5) имеет верхнюю панель (1), совмещаемую с панелью (4) основания нижней емкости (10). В соответствии с настоящим изобретением основание (5) электрического нагревателя присоединено к фарфоровой нижней емкости (10) посредством нижнего адаптирующего кольца (9). Последнее адаптирует фарфоровые корпусы нижних емкостей (10), имеющие нестандартный диаметр, к основанию (5) электрического нагревателя, как объяснено ниже. Далее, первая емкость (10) также содержит второе адаптирующее кольцо, или верхнее адаптирующее кольцо (14), которое охватывает верхнюю часть первой емкости (10), а также образует носик (30). Указанные верхнее и нижнее адаптирующие кольца (соответственно, 14 и 9) присоединены к фарфоровому корпусу емкости (10), находящемуся между ними, посредством участков силикона, нанесенного вокруг участков кольцевых краев фарфорового корпуса емкости (10). Верхнее адаптирующее кольцо (14) служит для приема основания чайника (11), полностью изготовленного из фарфора, и присоединяет ручку (22) нижней емкости (10), содержащую важные элементы, такие как реагирующий на пар выключатель (20), к корпусу нижней емкости (10). Теперь рассмотрим фиг. 4 а, которая демонстрирует местный вид В с фиг. 3. Корпус керамической емкости (10) имеет нижний край (27), окруженный участком (23) силикона, нанесенного вокруг нижнего края (27) корпуса нижней емкости (10) по всей длине окружности указанного нижнего края. Указанный участок (23) силикона ограничен кольцевым внешним краем кольцевого выступа (28) резистивных элементов (7, 8). Указанный выступ (28) резистивных элементов (7, 8) поддерживается и сопряжен с нижним краем (27) корпуса емкости (10) с помощью удерживающего элемента (6) таким образом, что указанный выступ (28) зажат и надежно удерживается на месте между корпусом емкости (10) и удерживающим элементом (6). Выступ (28), являющийся теплопроводным и находящийся в обеспечивающем теплопередачу соединении с резистивными элементами (7, 8), образует нагревающее тело, которое находится в контакте с нижним краем (27) корпуса емкости (10) для более эффективной передачи тепла, при этом резистивные элементы (7, 8) расположены в непосредственной близости к нижней емкости (10). Два резистивных элемента (7, 8) рассеивают энергию, при этом, как правило, элемент (7), имеющий большее сопротивление, обеспечивает быстрое закипание, а элемент (8), имеющий более низкое сопротивление, обеспечивает поддержание вскипяченной воды в нижней емкости (10) горячей, компенсируя тепловые потери, которые в данном случае значительно снижены благодаря тому, что материалом емко-2 021144 сти (10) является керамика. Теперь рассмотрим фиг. 4b, которая демонстрирует местный вид А из фиг. 3. Корпус нижней емкости (10) имеет верхний край (29), тоже окруженный участком (12) силикона, нанесенного вокруг верхнего края (29) нижней емкости (10) и находящегося внутри кольцевой канавки указанного верхнего адаптирующего кольца (14). Настоящим изобретением предлагается бытовой электроприбор, содержащий керамическую емкость (10) для кипячения воды, верхнее адаптирующее кольцо (14) и основание (5), присоединенное к указанной емкости (10) посредством нижнего адаптирующего кольца (9). Указанное основание (5) содержит электрические элементы (7, 8), имеющие кольцевой выступ (28), для нагрева воды в указанной емкости (10). Корпус указанной емкости (10) имеет нижний край (27), окруженный первой герметизирующей прокладкой (23), расположенной вокруг нижнего края (27) корпуса указанной нижней емкости(10), причем первая герметизирующая прокладка ограничена указанным кольцевым выступом (28) внутри нижнего адаптирующего кольца (9). Указанная емкость (10) присоединена к указанному верхнему адаптирующему кольцу (14) таким образом, что ее верхний край (29) окружен второй герметизирующей прокладкой (12), находящейся внутри кольцевой канавки указанного верхнего адаптирующего кольца(14). Удерживающий элемент (6) имеет загнутый вовнутрь край (30), конец которого опирается на корпус емкости (10), а именно край (30) сопряжен с кольцевым выступом (31) корпуса емкости (10) с обеспечением фиксации. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бытовой электроприбор, содержащий керамическую емкость (10) для кипячения воды, верхнее адаптирующее кольцо (14), основание (5), присоединенное к указанной емкости (10) посредством нижнего адаптирующего кольца (9) и содержащее электрические элементы (7, 8) для нагрева воды в емкости(10), имеющие кольцевой выступ (28), причем корпус емкости (10) имеет нижний край (27), окруженный первой герметизирующей прокладкой (23), расположенной вокруг нижнего края (27) корпуса указанной нижней емкости (10), причем первая герметизирующая прокладка (23) ограничена указанным кольцевым выступом (28) внутри нижнего адаптирующего кольца (9), а емкость (10) присоединена к указанному верхнему адаптирующему кольцу (14) таким образом, что ее верхний край (29) окружен второй герметизирующей прокладкой (12), находящейся внутри кольцевой канавки указанного верхнего адаптирующего кольца (14). 2. Бытовой электроприбор по п.1, отличающийся тем, что указанный выступ (28) сопряжен с нижним краем (27) корпуса емкости (10) с помощью удерживающего элемента (6) таким образом, что указанный выступ (28) зажат между корпусом емкости (10) и удерживающим элементом (6). 3. Бытовой электроприбор по п.1 или 2, отличающийся тем, что указанный выступ (28) находится в обеспечивающем теплопередачу соединении с электрическими элементами (7, 8) с образованием нагревающего тела, которое находится в контакте с нижним краем (27) корпуса емкости (10). 4. Бытовой электроприбор по п.3, отличающийся тем, что удерживающий элемент (6) имеет загнутый вовнутрь край (30), конец которого опирается на корпус емкости (10). 5. Бытовой электроприбор по п.4, отличающийся тем, что край (30) удерживающего элемента (6) сопряжен с кольцевым выступом (31) корпуса емкости (10) с обеспечением фиксации. 6. Бытовой электроприбор по любому из предшествующих пунктов, отличающийся тем, что первая и вторая герметизирующая прокладки (12, 23) содержат силикон. 7. Устройство для приготовления чая, которое содержит емкость (11) для заварки чая и электроприбор по любому из пп.1-6, верхняя часть которого выполнена с возможностью установки на ней указанной емкости (11) для заварки чая таким образом, что основание последней накрывает открытый вовнутрь конец емкости (10) электроприбора.
