Резервуар для хранения формовочной смеси в формовочной машине с устройством для всасывания и выпуска воздуха

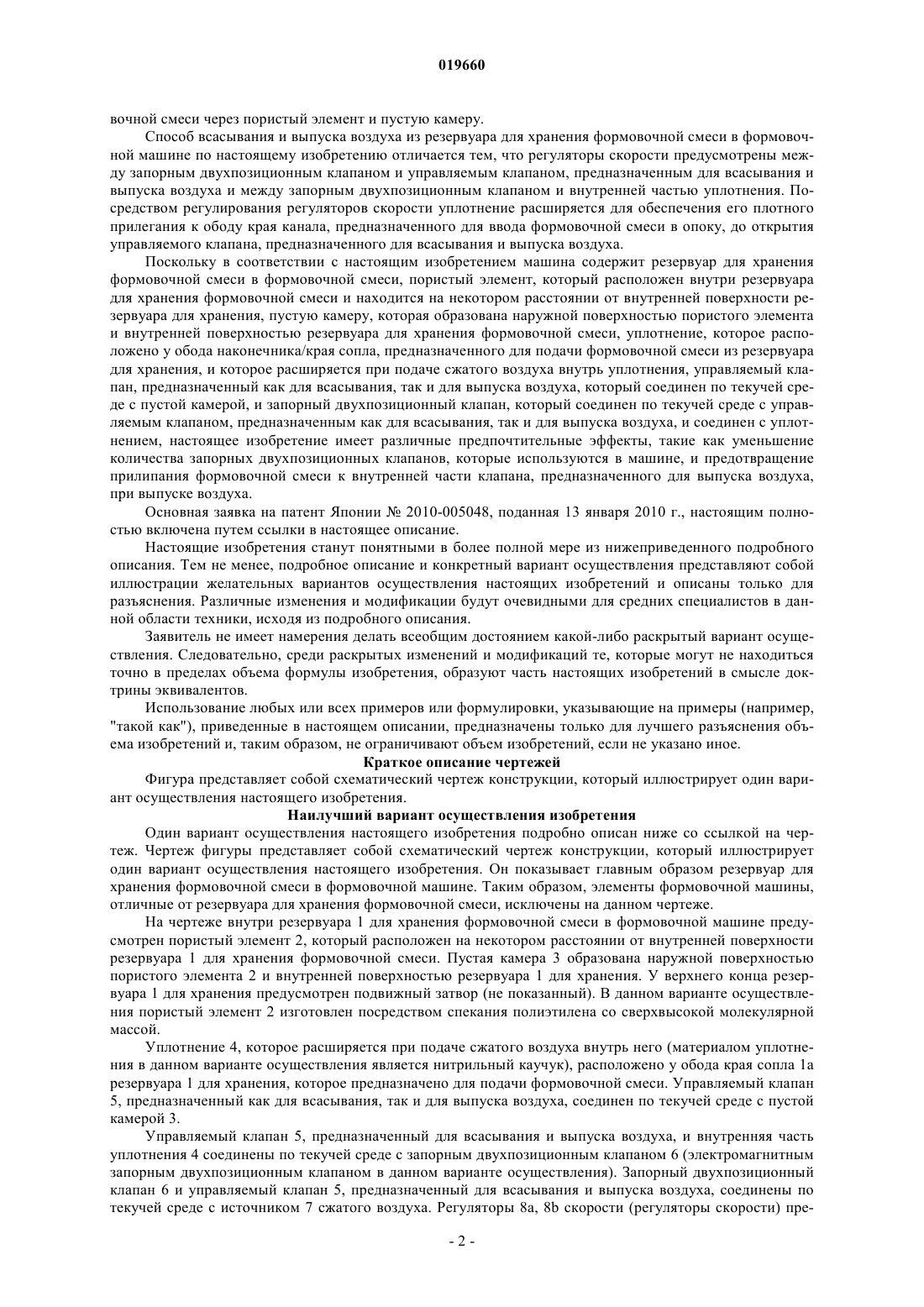

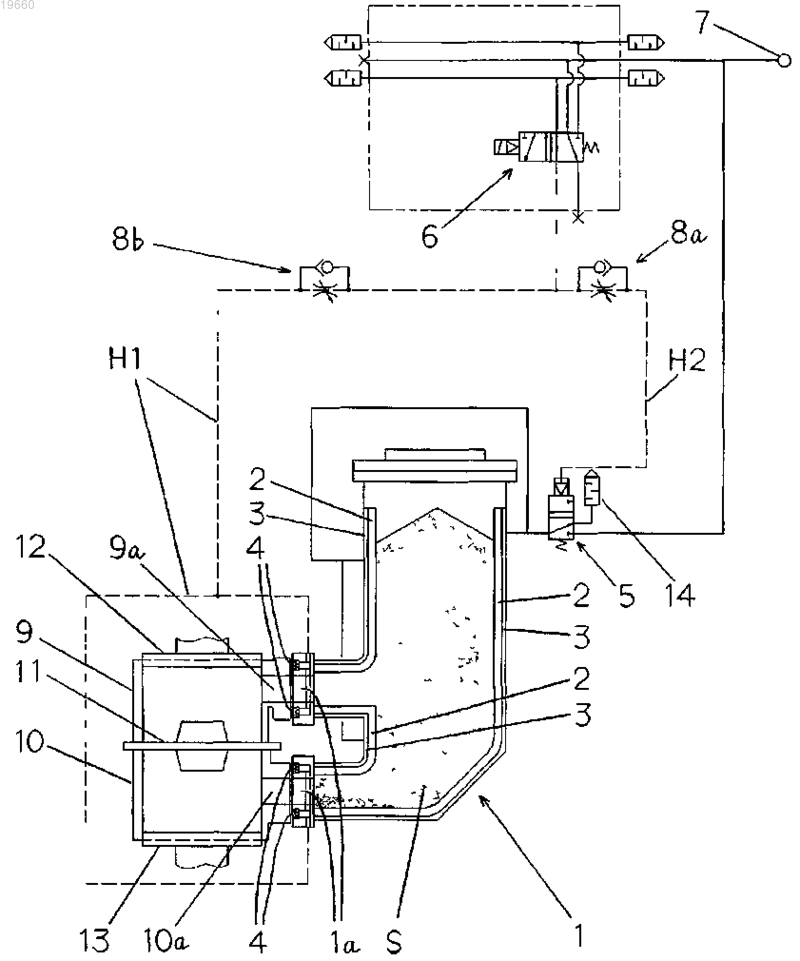

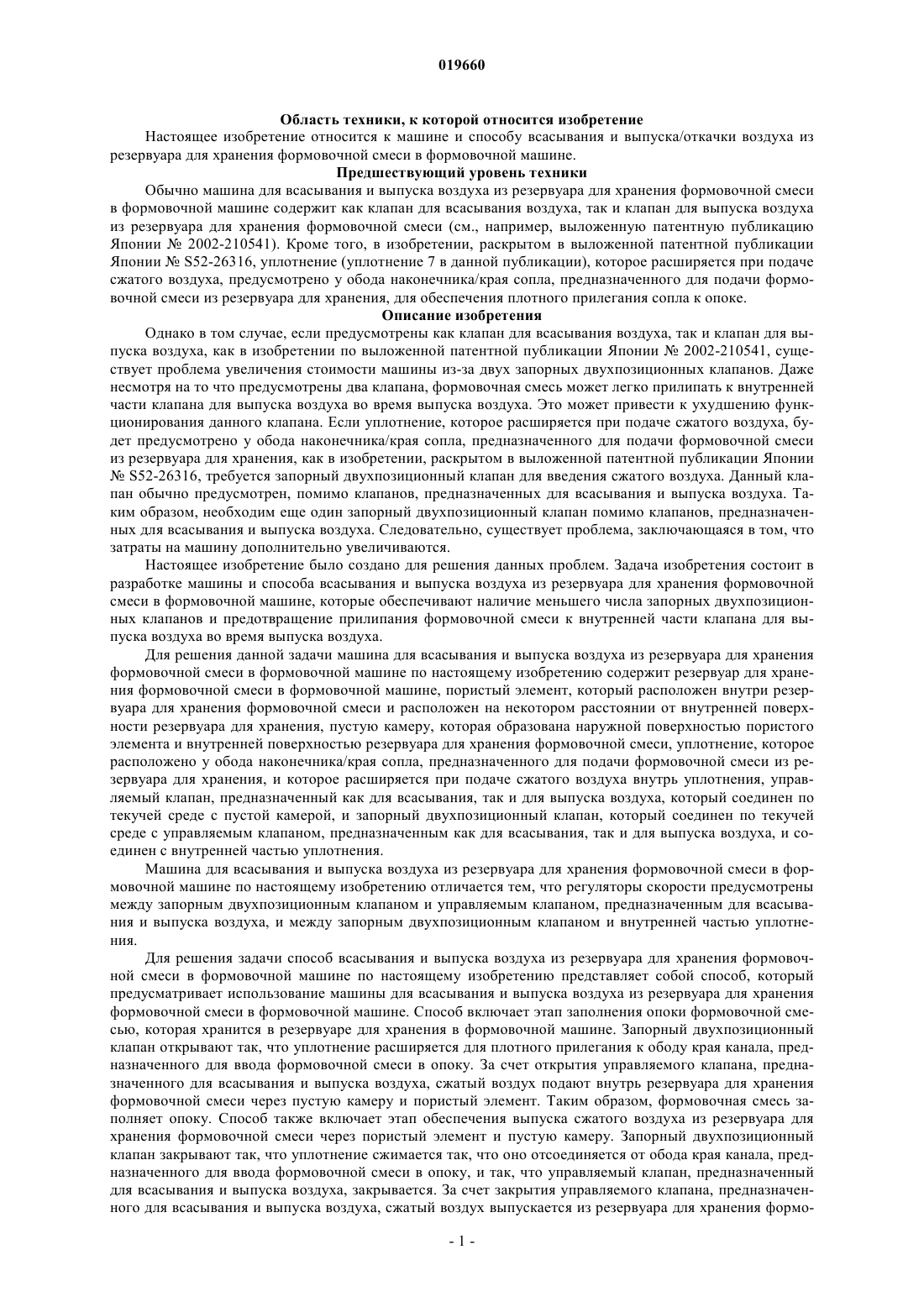

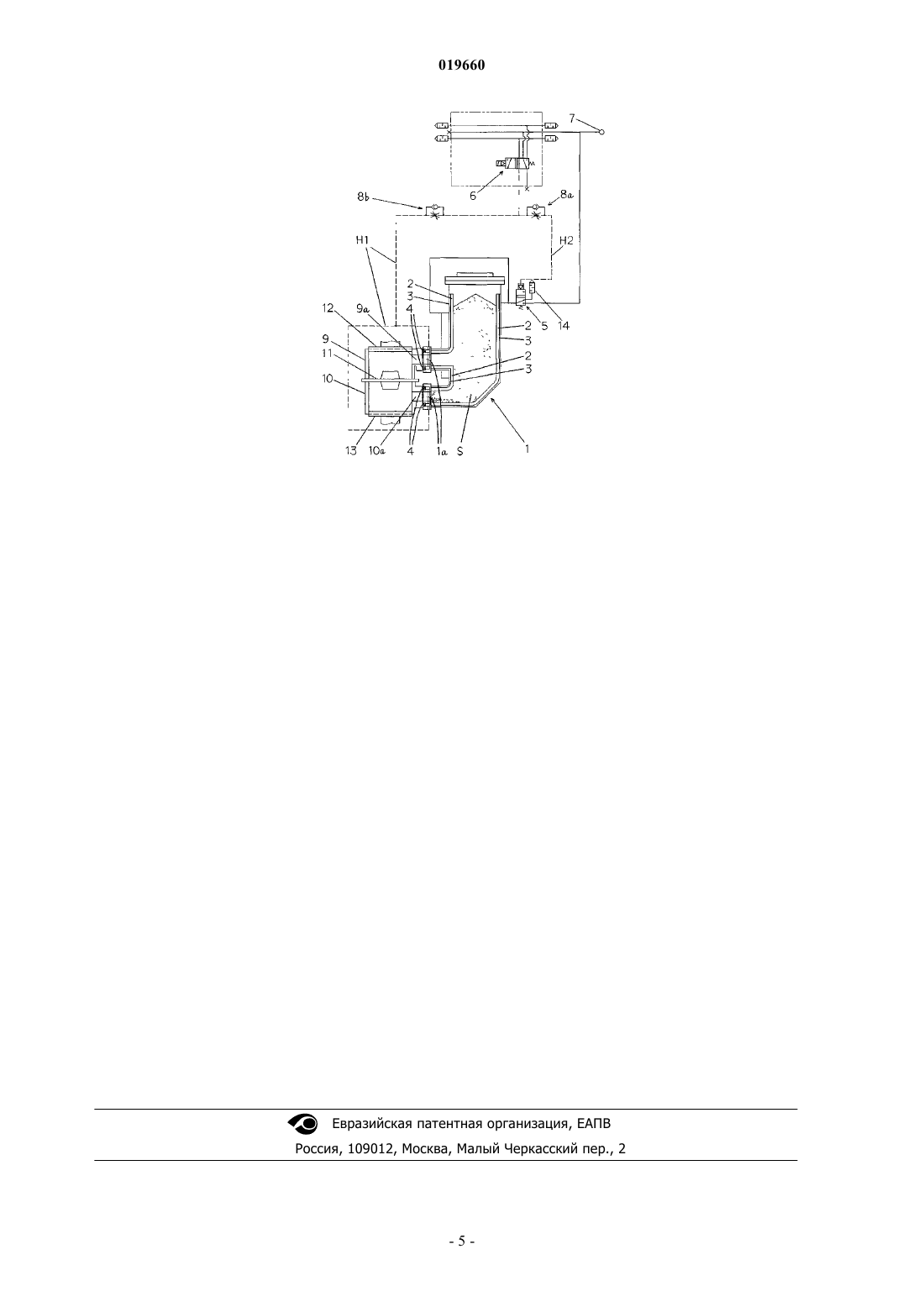

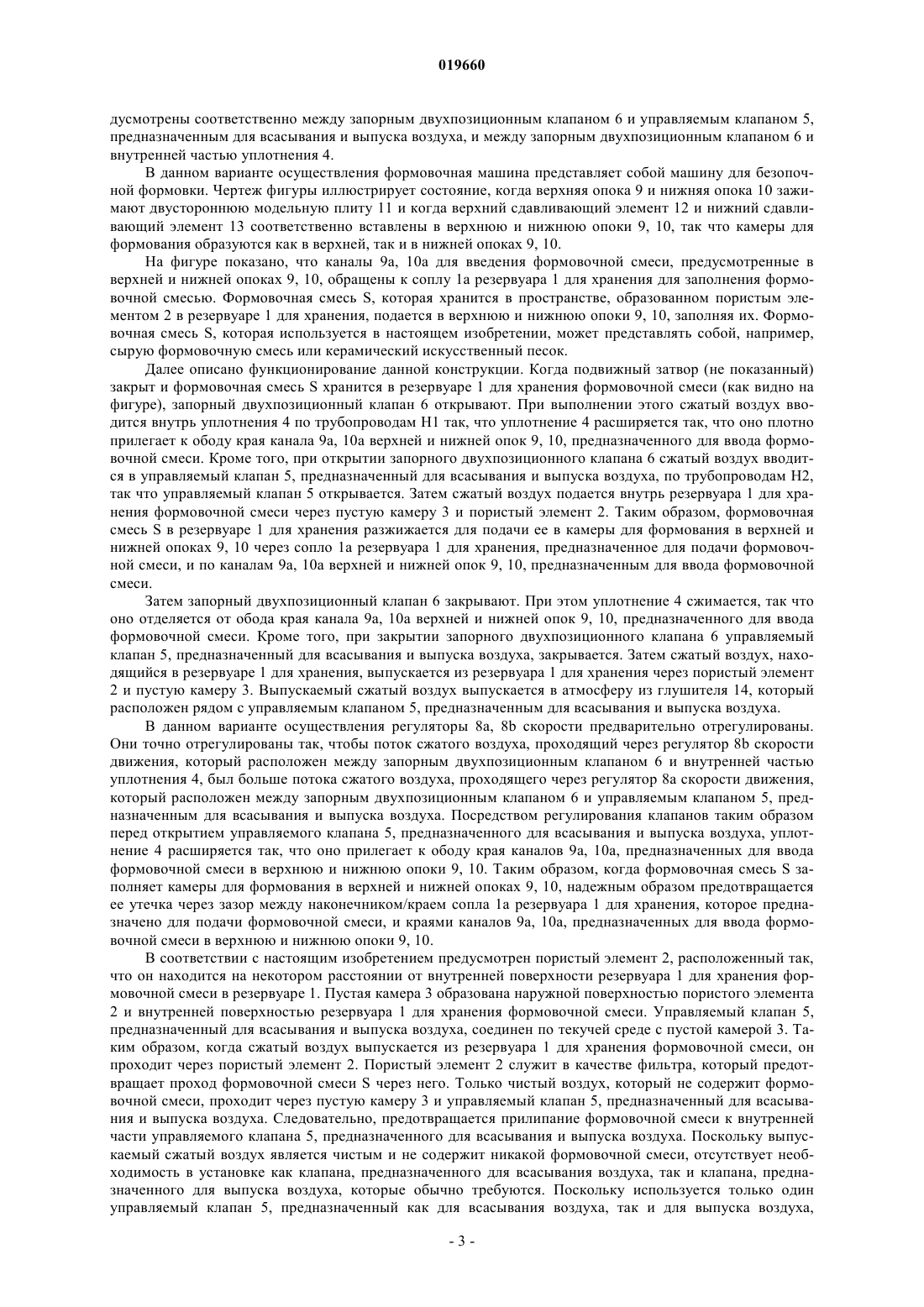

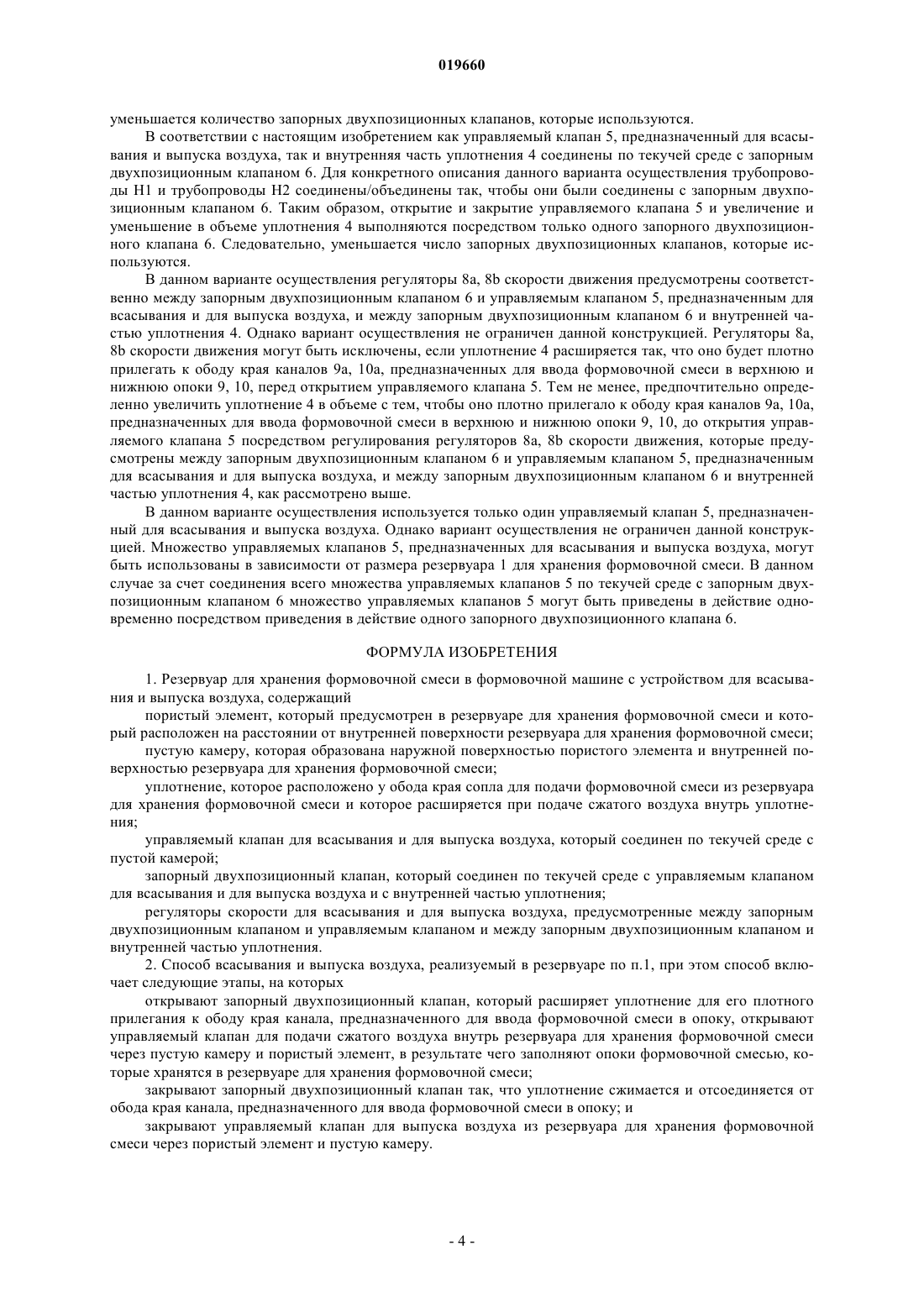

РЕЗЕРВУАР ДЛЯ ХРАНЕНИЯ ФОРМОВОЧНОЙ СМЕСИ В ФОРМОВОЧНОЙ МАШИНЕ С УСТРОЙСТВОМ ДЛЯ ВСАСЫВАНИЯ И ВЫПУСКА ВОЗДУХА Задача изобретения состоит в разработке машины и способа всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине, которая имеет меньшее количество запорных двухпозиционных клапанов и обеспечивает предотвращение прилипания формовочной смеси к внутренней части клапана для выпуска воздуха во время выпуска воздуха. Машина для всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине содержит резервуар для хранения формовочной смеси в формовочной машине, пористый элемент, который предусмотрен в резервуаре для хранения формовочной смеси и который расположен на некотором расстоянии от внутренней поверхности резервуара для хранения формовочной смеси, пустую камеру, которая образована наружной поверхностью пористого элемента и внутренней поверхностью резервуара для хранения формовочной смеси,уплотнение, которое расположено у обода наконечника/края сопла, предназначенного для подачи формовочной смеси из резервуара для хранения формовочной смеси, и которое расширяется при подаче сжатого воздуха внутрь уплотнения, управляемый клапан, предназначенный как для всасывания, так и для выпуска воздуха, который соединен по текучей среде с пустой камерой, и запорный двухпозиционный клапан, который соединен по текучей среде с управляемым клапаном,предназначенным как для всасывания, так и для выпуска воздуха, и соединен с внутренней частью уплотнения. Область техники, к которой относится изобретение Настоящее изобретение относится к машине и способу всасывания и выпуска/откачки воздуха из резервуара для хранения формовочной смеси в формовочной машине. Предшествующий уровень техники Обычно машина для всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине содержит как клапан для всасывания воздуха, так и клапан для выпуска воздуха из резервуара для хранения формовочной смеси (см., например, выложенную патентную публикацию Японии 2002-210541). Кроме того, в изобретении, раскрытом в выложенной патентной публикации ЯпонииS52-26316, уплотнение (уплотнение 7 в данной публикации), которое расширяется при подаче сжатого воздуха, предусмотрено у обода наконечника/края сопла, предназначенного для подачи формовочной смеси из резервуара для хранения, для обеспечения плотного прилегания сопла к опоке. Описание изобретения Однако в том случае, если предусмотрены как клапан для всасывания воздуха, так и клапан для выпуска воздуха, как в изобретении по выложенной патентной публикации Японии 2002-210541, существует проблема увеличения стоимости машины из-за двух запорных двухпозиционных клапанов. Даже несмотря на то что предусмотрены два клапана, формовочная смесь может легко прилипать к внутренней части клапана для выпуска воздуха во время выпуска воздуха. Это может привести к ухудшению функционирования данного клапана. Если уплотнение, которое расширяется при подаче сжатого воздуха, будет предусмотрено у обода наконечника/края сопла, предназначенного для подачи формовочной смеси из резервуара для хранения, как в изобретении, раскрытом в выложенной патентной публикации ЯпонииS52-26316, требуется запорный двухпозиционный клапан для введения сжатого воздуха. Данный клапан обычно предусмотрен, помимо клапанов, предназначенных для всасывания и выпуска воздуха. Таким образом, необходим еще один запорный двухпозиционный клапан помимо клапанов, предназначенных для всасывания и выпуска воздуха. Следовательно, существует проблема, заключающаяся в том, что затраты на машину дополнительно увеличиваются. Настоящее изобретение было создано для решения данных проблем. Задача изобретения состоит в разработке машины и способа всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине, которые обеспечивают наличие меньшего числа запорных двухпозиционных клапанов и предотвращение прилипания формовочной смеси к внутренней части клапана для выпуска воздуха во время выпуска воздуха. Для решения данной задачи машина для всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине по настоящему изобретению содержит резервуар для хранения формовочной смеси в формовочной машине, пористый элемент, который расположен внутри резервуара для хранения формовочной смеси и расположен на некотором расстоянии от внутренней поверхности резервуара для хранения, пустую камеру, которая образована наружной поверхностью пористого элемента и внутренней поверхностью резервуара для хранения формовочной смеси, уплотнение, которое расположено у обода наконечника/края сопла, предназначенного для подачи формовочной смеси из резервуара для хранения, и которое расширяется при подаче сжатого воздуха внутрь уплотнения, управляемый клапан, предназначенный как для всасывания, так и для выпуска воздуха, который соединен по текучей среде с пустой камерой, и запорный двухпозиционный клапан, который соединен по текучей среде с управляемым клапаном, предназначенным как для всасывания, так и для выпуска воздуха, и соединен с внутренней частью уплотнения. Машина для всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине по настоящему изобретению отличается тем, что регуляторы скорости предусмотрены между запорным двухпозиционным клапаном и управляемым клапаном, предназначенным для всасывания и выпуска воздуха, и между запорным двухпозиционным клапаном и внутренней частью уплотнения. Для решения задачи способ всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине по настоящему изобретению представляет собой способ, который предусматривает использование машины для всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине. Способ включает этап заполнения опоки формовочной смесью, которая хранится в резервуаре для хранения в формовочной машине. Запорный двухпозиционный клапан открывают так, что уплотнение расширяется для плотного прилегания к ободу края канала, предназначенного для ввода формовочной смеси в опоку. За счет открытия управляемого клапана, предназначенного для всасывания и выпуска воздуха, сжатый воздух подают внутрь резервуара для хранения формовочной смеси через пустую камеру и пористый элемент. Таким образом, формовочная смесь заполняет опоку. Способ также включает этап обеспечения выпуска сжатого воздуха из резервуара для хранения формовочной смеси через пористый элемент и пустую камеру. Запорный двухпозиционный клапан закрывают так, что уплотнение сжимается так, что оно отсоединяется от обода края канала, предназначенного для ввода формовочной смеси в опоку, и так, что управляемый клапан, предназначенный для всасывания и выпуска воздуха, закрывается. За счет закрытия управляемого клапана, предназначенного для всасывания и выпуска воздуха, сжатый воздух выпускается из резервуара для хранения формо-1 019660 вочной смеси через пористый элемент и пустую камеру. Способ всасывания и выпуска воздуха из резервуара для хранения формовочной смеси в формовочной машине по настоящему изобретению отличается тем, что регуляторы скорости предусмотрены между запорным двухпозиционным клапаном и управляемым клапаном, предназначенным для всасывания и выпуска воздуха и между запорным двухпозиционным клапаном и внутренней частью уплотнения. Посредством регулирования регуляторов скорости уплотнение расширяется для обеспечения его плотного прилегания к ободу края канала, предназначенного для ввода формовочной смеси в опоку, до открытия управляемого клапана, предназначенного для всасывания и выпуска воздуха. Поскольку в соответствии с настоящим изобретением машина содержит резервуар для хранения формовочной смеси в формовочной смеси, пористый элемент, который расположен внутри резервуара для хранения формовочной смеси и находится на некотором расстоянии от внутренней поверхности резервуара для хранения, пустую камеру, которая образована наружной поверхностью пористого элемента и внутренней поверхностью резервуара для хранения формовочной смеси, уплотнение, которое расположено у обода наконечника/края сопла, предназначенного для подачи формовочной смеси из резервуара для хранения, и которое расширяется при подаче сжатого воздуха внутрь уплотнения, управляемый клапан, предназначенный как для всасывания, так и для выпуска воздуха, который соединен по текучей среде с пустой камерой, и запорный двухпозиционный клапан, который соединен по текучей среде с управляемым клапаном, предназначенным как для всасывания, так и для выпуска воздуха, и соединен с уплотнением, настоящее изобретение имеет различные предпочтительные эффекты, такие как уменьшение количества запорных двухпозиционных клапанов, которые используются в машине, и предотвращение прилипания формовочной смеси к внутренней части клапана, предназначенного для выпуска воздуха,при выпуске воздуха. Основная заявка на патент Японии 2010-005048, поданная 13 января 2010 г., настоящим полностью включена путем ссылки в настоящее описание. Настоящие изобретения станут понятными в более полной мере из нижеприведенного подробного описания. Тем не менее, подробное описание и конкретный вариант осуществления представляют собой иллюстрации желательных вариантов осуществления настоящих изобретений и описаны только для разъяснения. Различные изменения и модификации будут очевидными для средних специалистов в данной области техники, исходя из подробного описания. Заявитель не имеет намерения делать всеобщим достоянием какой-либо раскрытый вариант осуществления. Следовательно, среди раскрытых изменений и модификаций те, которые могут не находиться точно в пределах объема формулы изобретения, образуют часть настоящих изобретений в смысле доктрины эквивалентов. Использование любых или всех примеров или формулировки, указывающие на примеры (например,"такой как"), приведенные в настоящем описании, предназначены только для лучшего разъяснения объема изобретений и, таким образом, не ограничивают объем изобретений, если не указано иное. Краткое описание чертежей Фигура представляет собой схематический чертеж конструкции, который иллюстрирует один вариант осуществления настоящего изобретения. Наилучший вариант осуществления изобретения Один вариант осуществления настоящего изобретения подробно описан ниже со ссылкой на чертеж. Чертеж фигуры представляет собой схематический чертеж конструкции, который иллюстрирует один вариант осуществления настоящего изобретения. Он показывает главным образом резервуар для хранения формовочной смеси в формовочной машине. Таким образом, элементы формовочной машины,отличные от резервуара для хранения формовочной смеси, исключены на данном чертеже. На чертеже внутри резервуара 1 для хранения формовочной смеси в формовочной машине предусмотрен пористый элемент 2, который расположен на некотором расстоянии от внутренней поверхности резервуара 1 для хранения формовочной смеси. Пустая камера 3 образована наружной поверхностью пористого элемента 2 и внутренней поверхностью резервуара 1 для хранения. У верхнего конца резервуара 1 для хранения предусмотрен подвижный затвор (не показанный). В данном варианте осуществления пористый элемент 2 изготовлен посредством спекания полиэтилена со сверхвысокой молекулярной массой. Уплотнение 4, которое расширяется при подаче сжатого воздуха внутрь него (материалом уплотнения в данном варианте осуществления является нитрильный каучук), расположено у обода края сопла 1 а резервуара 1 для хранения, которое предназначено для подачи формовочной смеси. Управляемый клапан 5, предназначенный как для всасывания, так и для выпуска воздуха, соединен по текучей среде с пустой камерой 3. Управляемый клапан 5, предназначенный для всасывания и выпуска воздуха, и внутренняя часть уплотнения 4 соединены по текучей среде с запорным двухпозиционным клапаном 6 (электромагнитным запорным двухпозиционным клапаном в данном варианте осуществления). Запорный двухпозиционный клапан 6 и управляемый клапан 5, предназначенный для всасывания и выпуска воздуха, соединены по текучей среде с источником 7 сжатого воздуха. Регуляторы 8 а, 8b скорости (регуляторы скорости) пре-2 019660 дусмотрены соответственно между запорным двухпозиционным клапаном 6 и управляемым клапаном 5,предназначенным для всасывания и выпуска воздуха, и между запорным двухпозиционным клапаном 6 и внутренней частью уплотнения 4. В данном варианте осуществления формовочная машина представляет собой машину для безопочной формовки. Чертеж фигуры иллюстрирует состояние, когда верхняя опока 9 и нижняя опока 10 зажимают двустороннюю модельную плиту 11 и когда верхний сдавливающий элемент 12 и нижний сдавливающий элемент 13 соответственно вставлены в верхнюю и нижнюю опоки 9, 10, так что камеры для формования образуются как в верхней, так и в нижней опоках 9, 10. На фигуре показано, что каналы 9 а, 10 а для введения формовочной смеси, предусмотренные в верхней и нижней опоках 9, 10, обращены к соплу 1 а резервуара 1 для хранения для заполнения формовочной смесью. Формовочная смесь S, которая хранится в пространстве, образованном пористым элементом 2 в резервуаре 1 для хранения, подается в верхнюю и нижнюю опоки 9, 10, заполняя их. Формовочная смесь S, которая используется в настоящем изобретении, может представлять собой, например,сырую формовочную смесь или керамический искусственный песок. Далее описано функционирование данной конструкции. Когда подвижный затвор (не показанный) закрыт и формовочная смесь S хранится в резервуаре 1 для хранения формовочной смеси (как видно на фигуре), запорный двухпозиционный клапан 6 открывают. При выполнении этого сжатый воздух вводится внутрь уплотнения 4 по трубопроводам H1 так, что уплотнение 4 расширяется так, что оно плотно прилегает к ободу края канала 9 а, 10 а верхней и нижней опок 9, 10, предназначенного для ввода формовочной смеси. Кроме того, при открытии запорного двухпозиционного клапана 6 сжатый воздух вводится в управляемый клапан 5, предназначенный для всасывания и выпуска воздуха, по трубопроводам Н 2,так что управляемый клапан 5 открывается. Затем сжатый воздух подается внутрь резервуара 1 для хранения формовочной смеси через пустую камеру 3 и пористый элемент 2. Таким образом, формовочная смесь S в резервуаре 1 для хранения разжижается для подачи ее в камеры для формования в верхней и нижней опоках 9, 10 через сопло 1 а резервуара 1 для хранения, предназначенное для подачи формовочной смеси, и по каналам 9 а, 10 а верхней и нижней опок 9, 10, предназначенным для ввода формовочной смеси. Затем запорный двухпозиционный клапан 6 закрывают. При этом уплотнение 4 сжимается, так что оно отделяется от обода края канала 9 а, 10 а верхней и нижней опок 9, 10, предназначенного для ввода формовочной смеси. Кроме того, при закрытии запорного двухпозиционного клапана 6 управляемый клапан 5, предназначенный для всасывания и выпуска воздуха, закрывается. Затем сжатый воздух, находящийся в резервуаре 1 для хранения, выпускается из резервуара 1 для хранения через пористый элемент 2 и пустую камеру 3. Выпускаемый сжатый воздух выпускается в атмосферу из глушителя 14, который расположен рядом с управляемым клапаном 5, предназначенным для всасывания и выпуска воздуха. В данном варианте осуществления регуляторы 8 а, 8b скорости предварительно отрегулированы. Они точно отрегулированы так, чтобы поток сжатого воздуха, проходящий через регулятор 8b скорости движения, который расположен между запорным двухпозиционным клапаном 6 и внутренней частью уплотнения 4, был больше потока сжатого воздуха, проходящего через регулятор 8 а скорости движения,который расположен между запорным двухпозиционным клапаном 6 и управляемым клапаном 5, предназначенным для всасывания и выпуска воздуха. Посредством регулирования клапанов таким образом перед открытием управляемого клапана 5, предназначенного для всасывания и выпуска воздуха, уплотнение 4 расширяется так, что оно прилегает к ободу края каналов 9 а, 10 а, предназначенных для ввода формовочной смеси в верхнюю и нижнюю опоки 9, 10. Таким образом, когда формовочная смесь S заполняет камеры для формования в верхней и нижней опоках 9, 10, надежным образом предотвращается ее утечка через зазор между наконечником/краем сопла 1 а резервуара 1 для хранения, которое предназначено для подачи формовочной смеси, и краями каналов 9 а, 10 а, предназначенных для ввода формовочной смеси в верхнюю и нижнюю опоки 9, 10. В соответствии с настоящим изобретением предусмотрен пористый элемент 2, расположенный так,что он находится на некотором расстоянии от внутренней поверхности резервуара 1 для хранения формовочной смеси в резервуаре 1. Пустая камера 3 образована наружной поверхностью пористого элемента 2 и внутренней поверхностью резервуара 1 для хранения формовочной смеси. Управляемый клапан 5,предназначенный для всасывания и выпуска воздуха, соединен по текучей среде с пустой камерой 3. Таким образом, когда сжатый воздух выпускается из резервуара 1 для хранения формовочной смеси, он проходит через пористый элемент 2. Пористый элемент 2 служит в качестве фильтра, который предотвращает проход формовочной смеси S через него. Только чистый воздух, который не содержит формовочной смеси, проходит через пустую камеру 3 и управляемый клапан 5, предназначенный для всасывания и выпуска воздуха. Следовательно, предотвращается прилипание формовочной смеси к внутренней части управляемого клапана 5, предназначенного для всасывания и выпуска воздуха. Поскольку выпускаемый сжатый воздух является чистым и не содержит никакой формовочной смеси, отсутствует необходимость в установке как клапана, предназначенного для всасывания воздуха, так и клапана, предназначенного для выпуска воздуха, которые обычно требуются. Поскольку используется только один управляемый клапан 5, предназначенный как для всасывания воздуха, так и для выпуска воздуха,-3 019660 уменьшается количество запорных двухпозиционных клапанов, которые используются. В соответствии с настоящим изобретением как управляемый клапан 5, предназначенный для всасывания и выпуска воздуха, так и внутренняя часть уплотнения 4 соединены по текучей среде с запорным двухпозиционным клапаном 6. Для конкретного описания данного варианта осуществления трубопроводы H1 и трубопроводы Н 2 соединены/объединены так, чтобы они были соединены с запорным двухпозиционным клапаном 6. Таким образом, открытие и закрытие управляемого клапана 5 и увеличение и уменьшение в объеме уплотнения 4 выполняются посредством только одного запорного двухпозиционного клапана 6. Следовательно, уменьшается число запорных двухпозиционных клапанов, которые используются. В данном варианте осуществления регуляторы 8 а, 8b скорости движения предусмотрены соответственно между запорным двухпозиционным клапаном 6 и управляемым клапаном 5, предназначенным для всасывания и для выпуска воздуха, и между запорным двухпозиционным клапаном 6 и внутренней частью уплотнения 4. Однако вариант осуществления не ограничен данной конструкцией. Регуляторы 8 а,8b скорости движения могут быть исключены, если уплотнение 4 расширяется так, что оно будет плотно прилегать к ободу края каналов 9 а, 10 а, предназначенных для ввода формовочной смеси в верхнюю и нижнюю опоки 9, 10, перед открытием управляемого клапана 5. Тем не менее, предпочтительно определенно увеличить уплотнение 4 в объеме с тем, чтобы оно плотно прилегало к ободу края каналов 9 а, 10 а,предназначенных для ввода формовочной смеси в верхнюю и нижнюю опоки 9, 10, до открытия управляемого клапана 5 посредством регулирования регуляторов 8 а, 8b скорости движения, которые предусмотрены между запорным двухпозиционным клапаном 6 и управляемым клапаном 5, предназначенным для всасывания и для выпуска воздуха, и между запорным двухпозиционным клапаном 6 и внутренней частью уплотнения 4, как рассмотрено выше. В данном варианте осуществления используется только один управляемый клапан 5, предназначенный для всасывания и выпуска воздуха. Однако вариант осуществления не ограничен данной конструкцией. Множество управляемых клапанов 5, предназначенных для всасывания и выпуска воздуха, могут быть использованы в зависимости от размера резервуара 1 для хранения формовочной смеси. В данном случае за счет соединения всего множества управляемых клапанов 5 по текучей среде с запорным двухпозиционным клапаном 6 множество управляемых клапанов 5 могут быть приведены в действие одновременно посредством приведения в действие одного запорного двухпозиционного клапана 6. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Резервуар для хранения формовочной смеси в формовочной машине с устройством для всасывания и выпуска воздуха, содержащий пористый элемент, который предусмотрен в резервуаре для хранения формовочной смеси и который расположен на расстоянии от внутренней поверхности резервуара для хранения формовочной смеси; пустую камеру, которая образована наружной поверхностью пористого элемента и внутренней поверхностью резервуара для хранения формовочной смеси; уплотнение, которое расположено у обода края сопла для подачи формовочной смеси из резервуара для хранения формовочной смеси и которое расширяется при подаче сжатого воздуха внутрь уплотнения; управляемый клапан для всасывания и для выпуска воздуха, который соединен по текучей среде с пустой камерой; запорный двухпозиционный клапан, который соединен по текучей среде с управляемым клапаном для всасывания и для выпуска воздуха и с внутренней частью уплотнения; регуляторы скорости для всасывания и для выпуска воздуха, предусмотренные между запорным двухпозиционным клапаном и управляемым клапаном и между запорным двухпозиционным клапаном и внутренней частью уплотнения. 2. Способ всасывания и выпуска воздуха, реализуемый в резервуаре по п.1, при этом способ включает следующие этапы, на которых открывают запорный двухпозиционный клапан, который расширяет уплотнение для его плотного прилегания к ободу края канала, предназначенного для ввода формовочной смеси в опоку, открывают управляемый клапан для подачи сжатого воздуха внутрь резервуара для хранения формовочной смеси через пустую камеру и пористый элемент, в результате чего заполняют опоки формовочной смесью, которые хранятся в резервуаре для хранения формовочной смеси; закрывают запорный двухпозиционный клапан так, что уплотнение сжимается и отсоединяется от обода края канала, предназначенного для ввода формовочной смеси в опоку; и закрывают управляемый клапан для выпуска воздуха из резервуара для хранения формовочной смеси через пористый элемент и пустую камеру.
