Ручной фен для волос

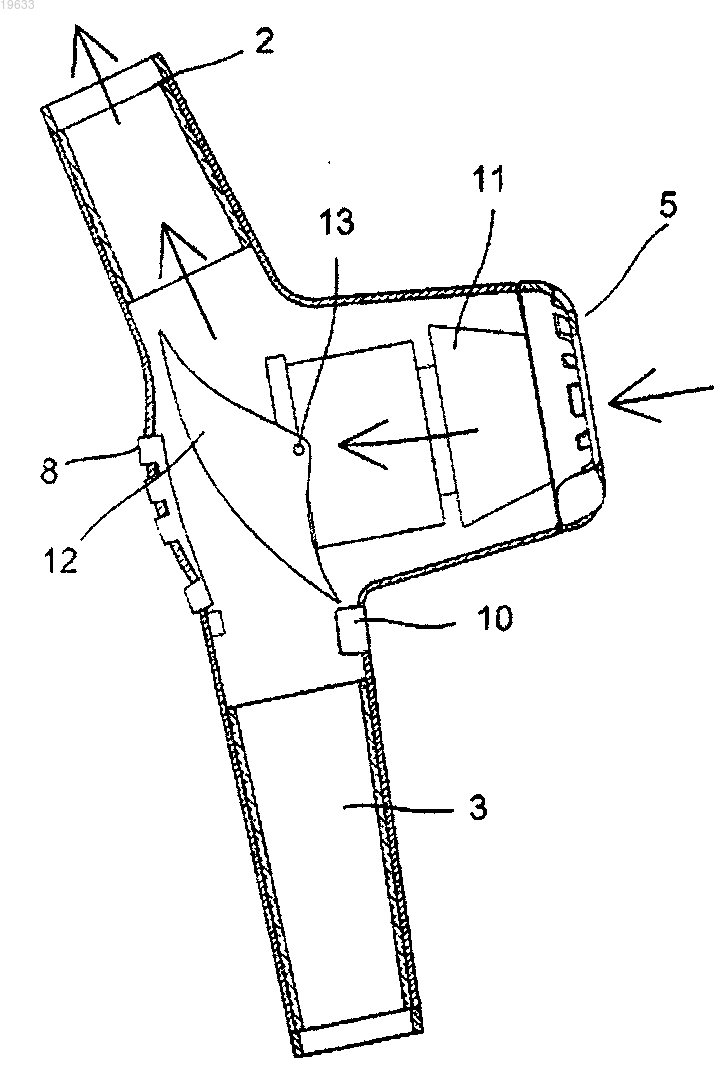

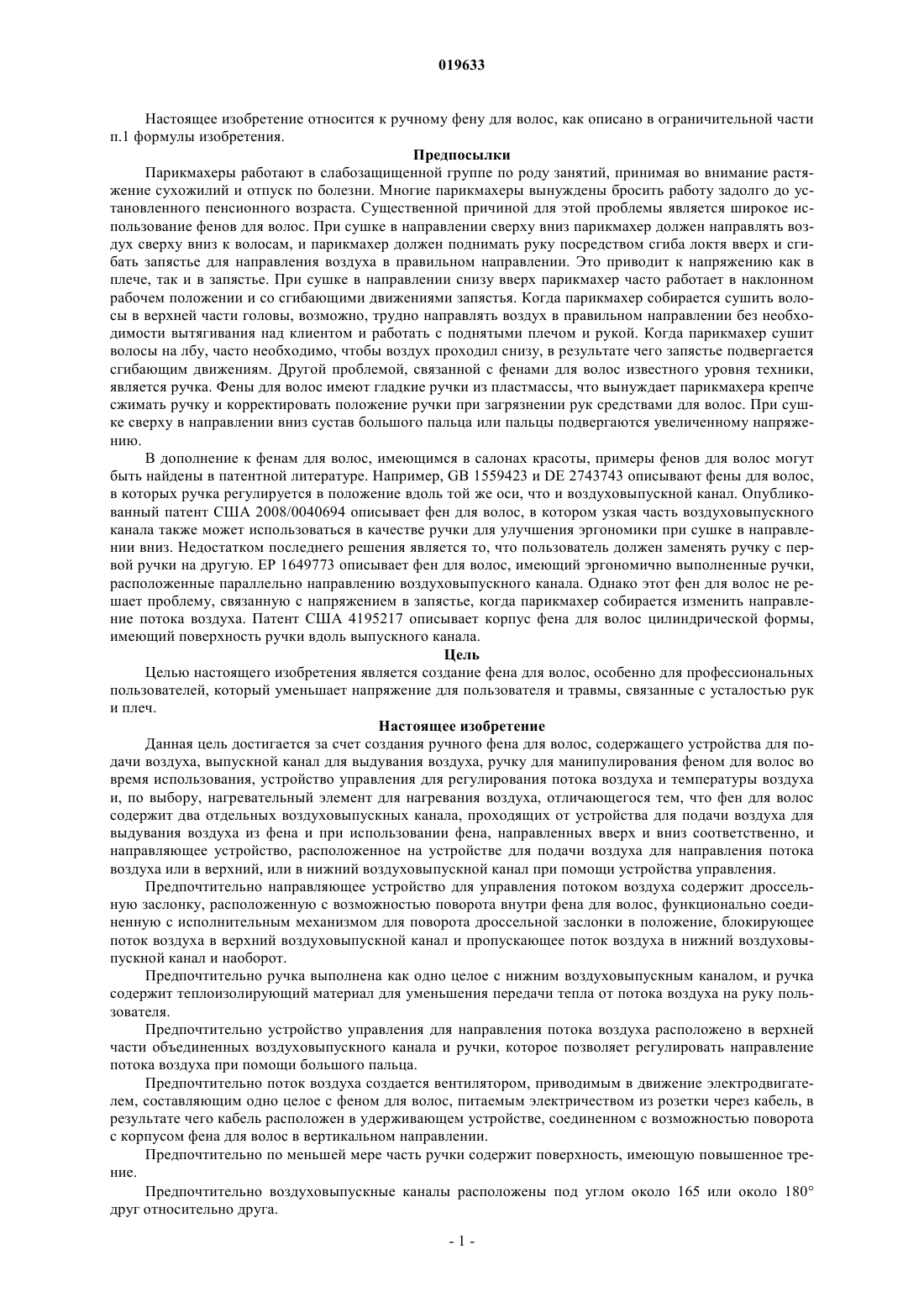

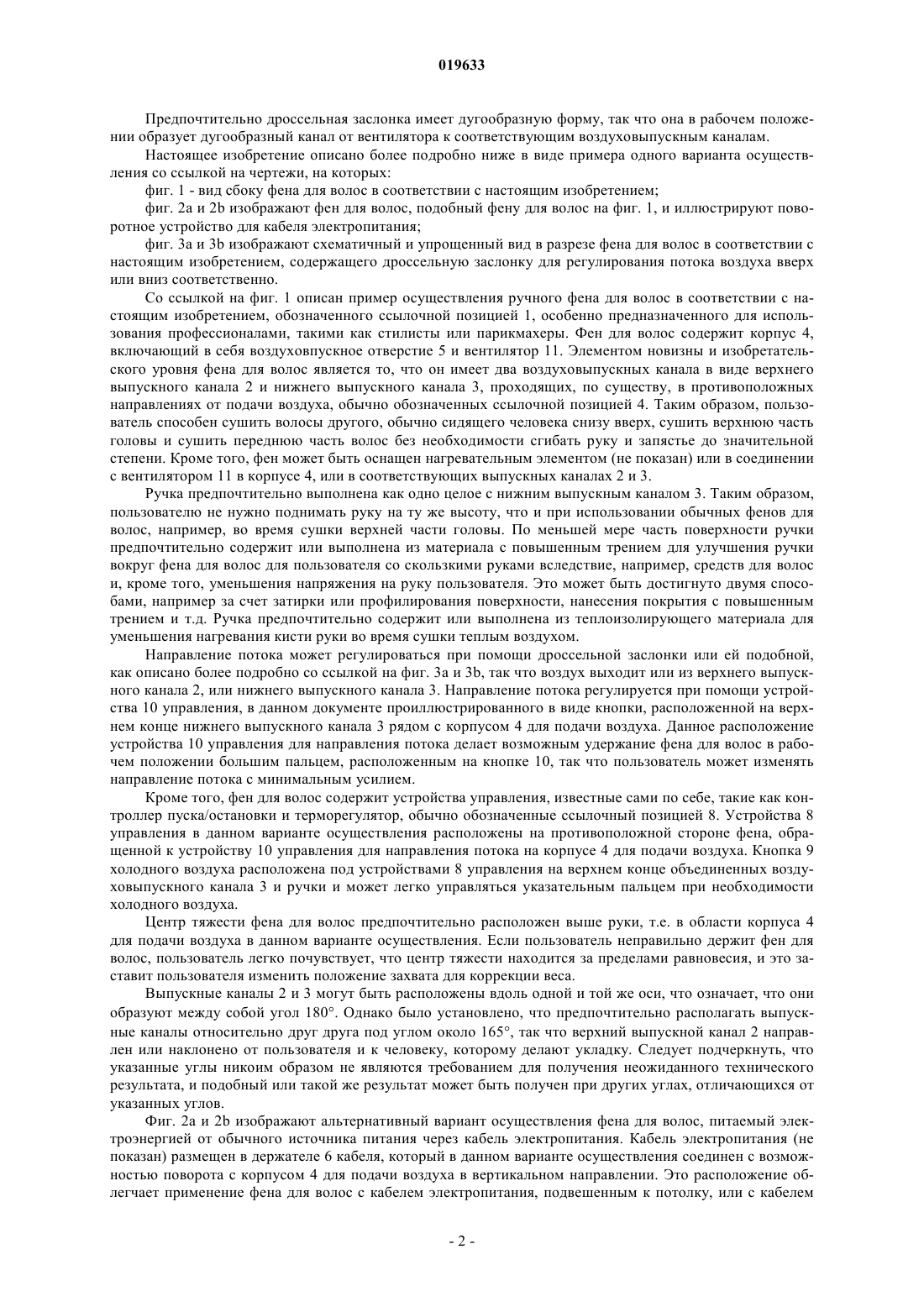

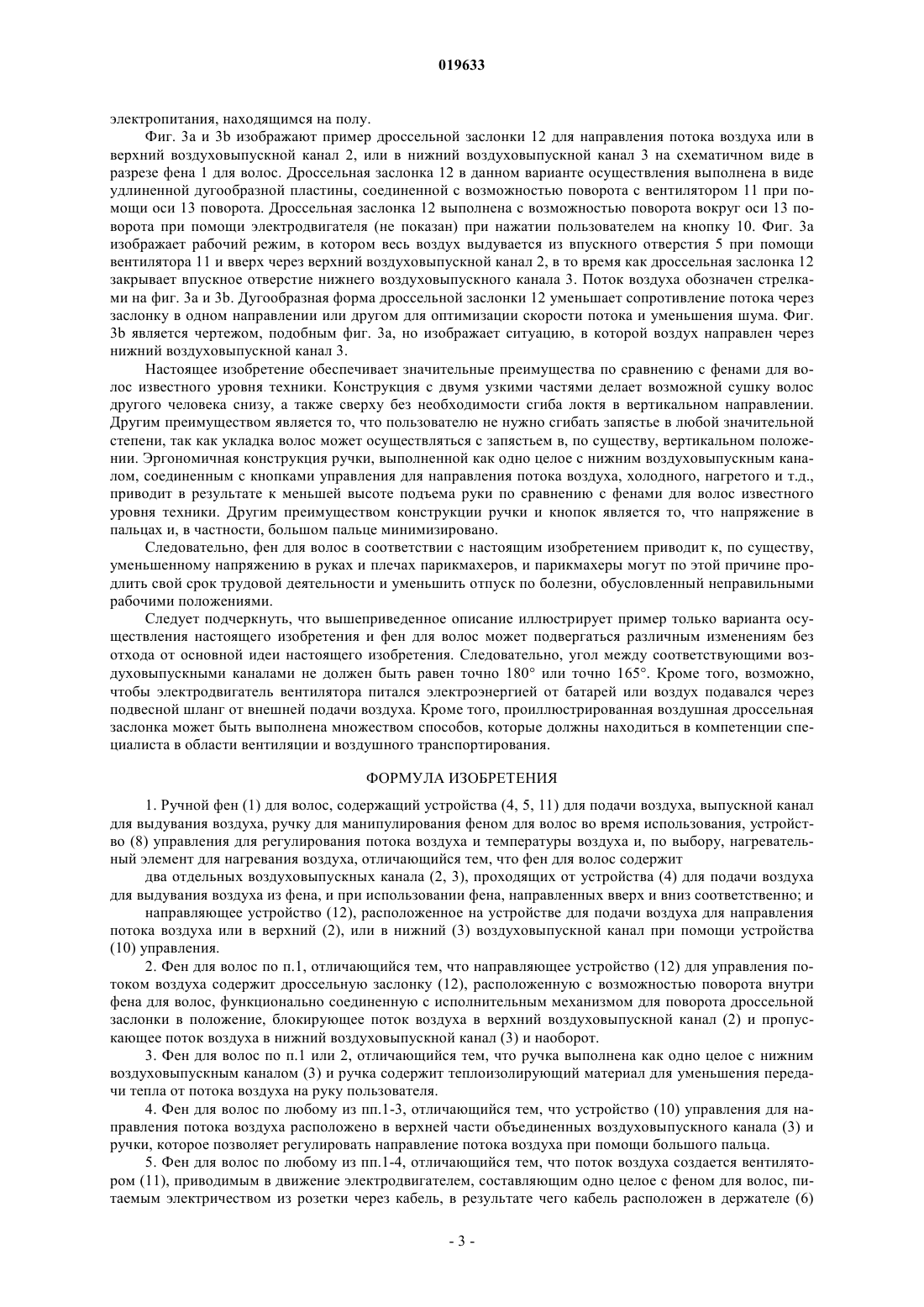

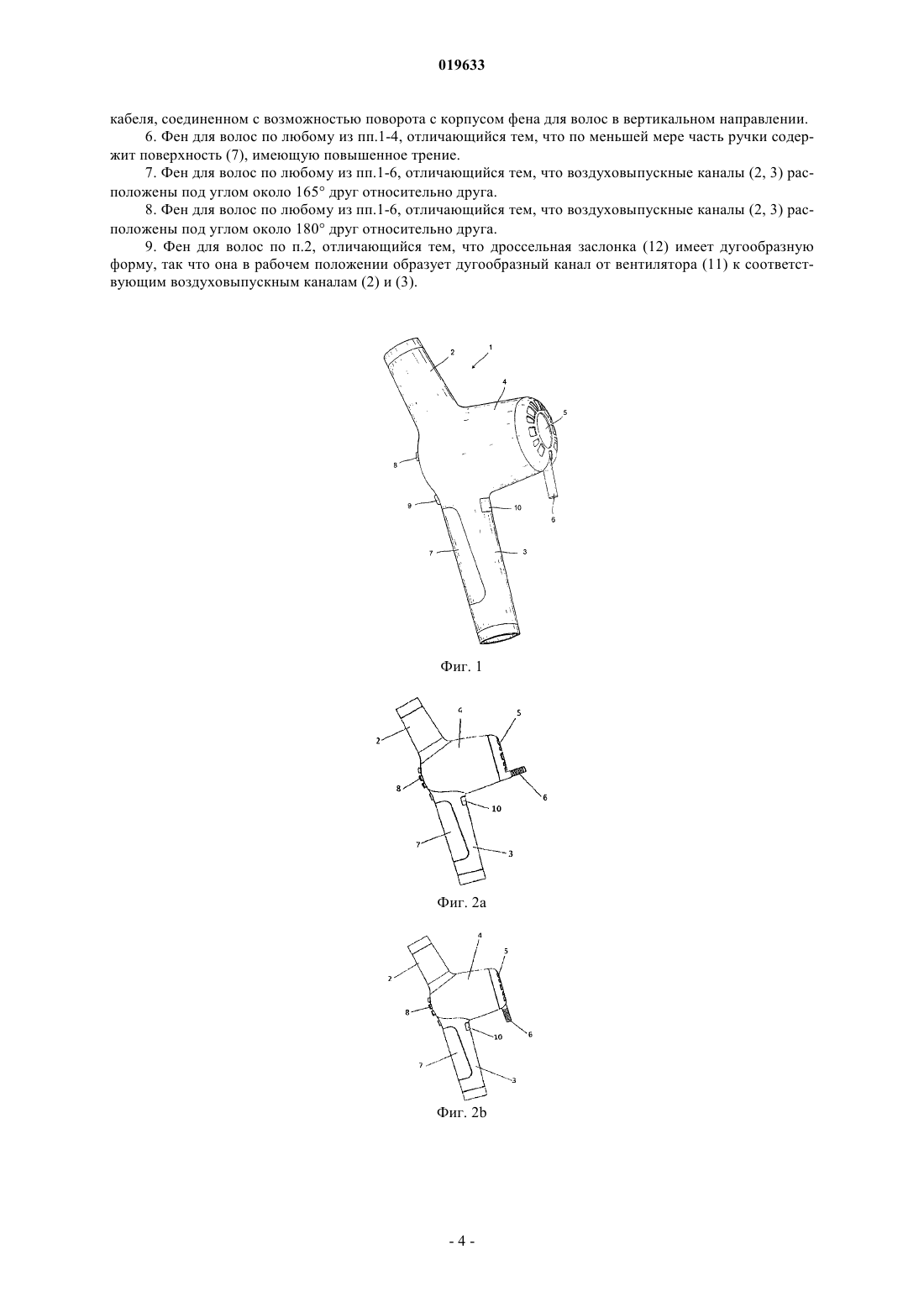

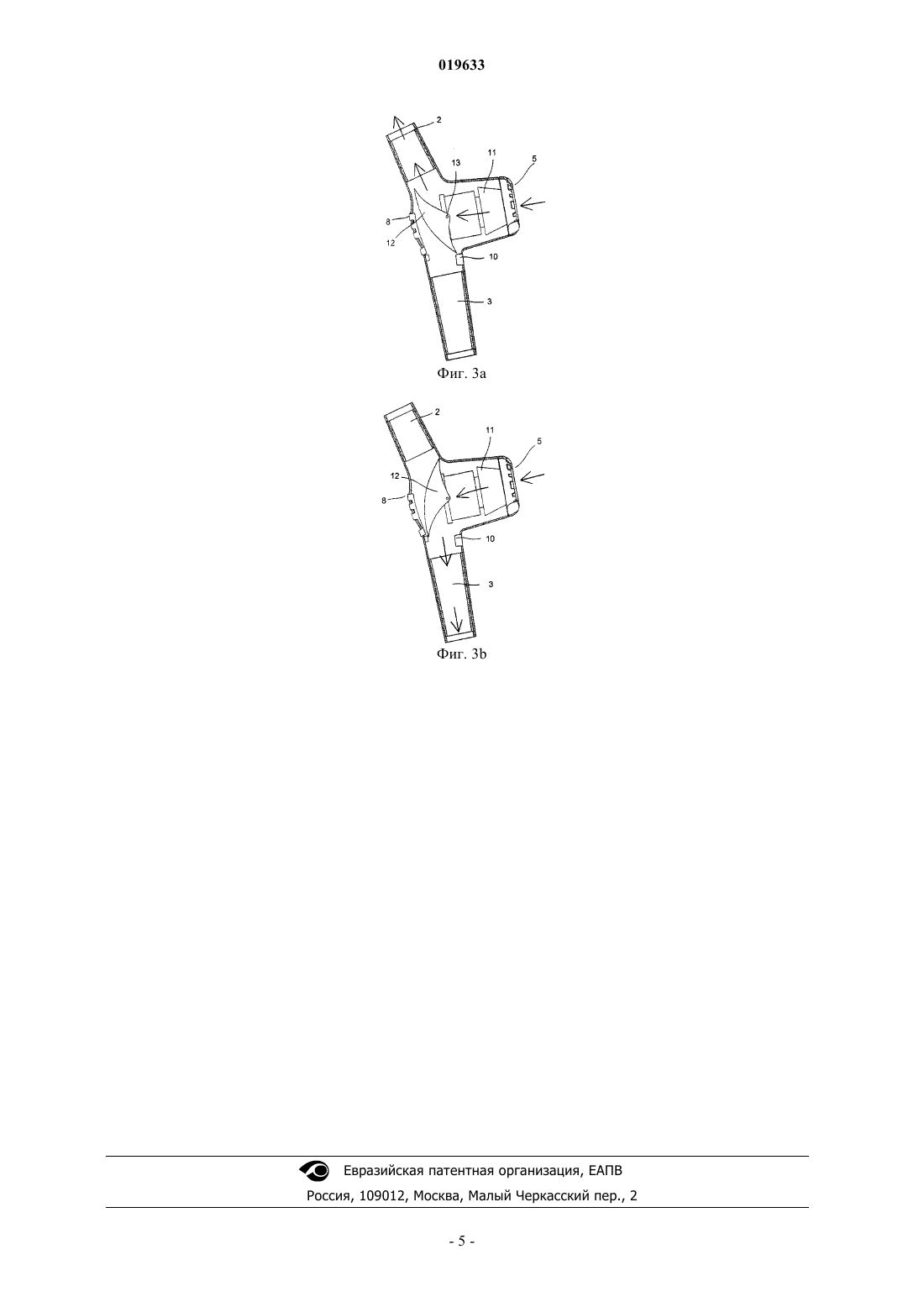

РУЧНОЙ ФЕН ДЛЯ ВОЛОС Описан ручной фен (1) для волос, содержащий корпус (4), выполненный с воздуховпускным отверстием (5), электрический вентилятор (11) и держатель (6) кабеля электропитания. Фен для волос содержит верхний воздуховыпускной канал (2) и нижний воздуховыпускной канал(3), проходящие, по существу, в противоположных направлениях от корпуса (4) и содержащие нагревательный элемент. Нижний воздуховыпускной канал (3) также используется в качестве ручки. Корпус (4) содержит дроссельную заслонку (12), расположенную с возможностью поворота вокруг оси (13) поворота. Дроссельная заслонка приводится в действие при помощи кнопки(10) между первым положением, в котором верхний воздуховыпускной канал (2) заблокирован, а нижний воздуховыпускной канал (3) открыт для потока воздуха, и вторым положением, в котором воздух проходит в направлении, противоположном первому. Мартинсен Вигдис М.П., Аасебе Сив Элис (NO) Медведев В.Н. (RU)(71)(73) Заявитель и патентовладелец: ДУАЛ ЭЙР АС (NO) Настоящее изобретение относится к ручному фену для волос, как описано в ограничительной части п.1 формулы изобретения. Предпосылки Парикмахеры работают в слабозащищенной группе по роду занятий, принимая во внимание растяжение сухожилий и отпуск по болезни. Многие парикмахеры вынуждены бросить работу задолго до установленного пенсионного возраста. Существенной причиной для этой проблемы является широкое использование фенов для волос. При сушке в направлении сверху вниз парикмахер должен направлять воздух сверху вниз к волосам, и парикмахер должен поднимать руку посредством сгиба локтя вверх и сгибать запястье для направления воздуха в правильном направлении. Это приводит к напряжению как в плече, так и в запястье. При сушке в направлении снизу вверх парикмахер часто работает в наклонном рабочем положении и со сгибающими движениями запястья. Когда парикмахер собирается сушить волосы в верхней части головы, возможно, трудно направлять воздух в правильном направлении без необходимости вытягивания над клиентом и работать с поднятыми плечом и рукой. Когда парикмахер сушит волосы на лбу, часто необходимо, чтобы воздух проходил снизу, в результате чего запястье подвергается сгибающим движениям. Другой проблемой, связанной с фенами для волос известного уровня техники,является ручка. Фены для волос имеют гладкие ручки из пластмассы, что вынуждает парикмахера крепче сжимать ручку и корректировать положение ручки при загрязнении рук средствами для волос. При сушке сверху в направлении вниз сустав большого пальца или пальцы подвергаются увеличенному напряжению. В дополнение к фенам для волос, имеющимся в салонах красоты, примеры фенов для волос могут быть найдены в патентной литературе. Например, GB 1559423 и DE 2743743 описывают фены для волос,в которых ручка регулируется в положение вдоль той же оси, что и воздуховыпускной канал. Опубликованный патент США 2008/0040694 описывает фен для волос, в котором узкая часть воздуховыпускного канала также может использоваться в качестве ручки для улучшения эргономики при сушке в направлении вниз. Недостатком последнего решения является то, что пользователь должен заменять ручку с первой ручки на другую. ЕР 1649773 описывает фен для волос, имеющий эргономично выполненные ручки,расположенные параллельно направлению воздуховыпускного канала. Однако этот фен для волос не решает проблему, связанную с напряжением в запястье, когда парикмахер собирается изменить направление потока воздуха. Патент США 4195217 описывает корпус фена для волос цилиндрической формы,имеющий поверхность ручки вдоль выпускного канала. Цель Целью настоящего изобретения является создание фена для волос, особенно для профессиональных пользователей, который уменьшает напряжение для пользователя и травмы, связанные с усталостью рук и плеч. Настоящее изобретение Данная цель достигается за счет создания ручного фена для волос, содержащего устройства для подачи воздуха, выпускной канал для выдувания воздуха, ручку для манипулирования феном для волос во время использования, устройство управления для регулирования потока воздуха и температуры воздуха и, по выбору, нагревательный элемент для нагревания воздуха, отличающегося тем, что фен для волос содержит два отдельных воздуховыпускных канала, проходящих от устройства для подачи воздуха для выдувания воздуха из фена и при использовании фена, направленных вверх и вниз соответственно, и направляющее устройство, расположенное на устройстве для подачи воздуха для направления потока воздуха или в верхний, или в нижний воздуховыпускной канал при помощи устройства управления. Предпочтительно направляющее устройство для управления потоком воздуха содержит дроссельную заслонку, расположенную с возможностью поворота внутри фена для волос, функционально соединенную с исполнительным механизмом для поворота дроссельной заслонки в положение, блокирующее поток воздуха в верхний воздуховыпускной канал и пропускающее поток воздуха в нижний воздуховыпускной канал и наоборот. Предпочтительно ручка выполнена как одно целое с нижним воздуховыпускным каналом, и ручка содержит теплоизолирующий материал для уменьшения передачи тепла от потока воздуха на руку пользователя. Предпочтительно устройство управления для направления потока воздуха расположено в верхней части объединенных воздуховыпускного канала и ручки, которое позволяет регулировать направление потока воздуха при помощи большого пальца. Предпочтительно поток воздуха создается вентилятором, приводимым в движение электродвигателем, составляющим одно целое с феном для волос, питаемым электричеством из розетки через кабель, в результате чего кабель расположен в удерживающем устройстве, соединенном с возможностью поворота с корпусом фена для волос в вертикальном направлении. Предпочтительно по меньшей мере часть ручки содержит поверхность, имеющую повышенное трение. Предпочтительно воздуховыпускные каналы расположены под углом около 165 или около 180 друг относительно друга. Предпочтительно дроссельная заслонка имеет дугообразную форму, так что она в рабочем положении образует дугообразный канал от вентилятора к соответствующим воздуховыпускным каналам. Настоящее изобретение описано более подробно ниже в виде примера одного варианта осуществления со ссылкой на чертежи, на которых: фиг. 1 - вид сбоку фена для волос в соответствии с настоящим изобретением; фиг. 2 а и 2b изображают фен для волос, подобный фену для волос на фиг. 1, и иллюстрируют поворотное устройство для кабеля электропитания; фиг. 3 а и 3b изображают схематичный и упрощенный вид в разрезе фена для волос в соответствии с настоящим изобретением, содержащего дроссельную заслонку для регулирования потока воздуха вверх или вниз соответственно. Со ссылкой на фиг. 1 описан пример осуществления ручного фена для волос в соответствии с настоящим изобретением, обозначенного ссылочной позицией 1, особенно предназначенного для использования профессионалами, такими как стилисты или парикмахеры. Фен для волос содержит корпус 4,включающий в себя воздуховпускное отверстие 5 и вентилятор 11. Элементом новизны и изобретательского уровня фена для волос является то, что он имеет два воздуховыпускных канала в виде верхнего выпускного канала 2 и нижнего выпускного канала 3, проходящих, по существу, в противоположных направлениях от подачи воздуха, обычно обозначенных ссылочной позицией 4. Таким образом, пользователь способен сушить волосы другого, обычно сидящего человека снизу вверх, сушить верхнюю часть головы и сушить переднюю часть волос без необходимости сгибать руку и запястье до значительной степени. Кроме того, фен может быть оснащен нагревательным элементом (не показан) или в соединении с вентилятором 11 в корпусе 4, или в соответствующих выпускных каналах 2 и 3. Ручка предпочтительно выполнена как одно целое с нижним выпускным каналом 3. Таким образом,пользователю не нужно поднимать руку на ту же высоту, что и при использовании обычных фенов для волос, например, во время сушки верхней части головы. По меньшей мере часть поверхности ручки предпочтительно содержит или выполнена из материала с повышенным трением для улучшения ручки вокруг фена для волос для пользователя со скользкими руками вследствие, например, средств для волос и, кроме того, уменьшения напряжения на руку пользователя. Это может быть достигнуто двумя способами, например за счет затирки или профилирования поверхности, нанесения покрытия с повышенным трением и т.д. Ручка предпочтительно содержит или выполнена из теплоизолирующего материала для уменьшения нагревания кисти руки во время сушки теплым воздухом. Направление потока может регулироваться при помощи дроссельной заслонки или ей подобной,как описано более подробно со ссылкой на фиг. 3 а и 3b, так что воздух выходит или из верхнего выпускного канала 2, или нижнего выпускного канала 3. Направление потока регулируется при помощи устройства 10 управления, в данном документе проиллюстрированного в виде кнопки, расположенной на верхнем конце нижнего выпускного канала 3 рядом с корпусом 4 для подачи воздуха. Данное расположение устройства 10 управления для направления потока делает возможным удержание фена для волос в рабочем положении большим пальцем, расположенным на кнопке 10, так что пользователь может изменять направление потока с минимальным усилием. Кроме того, фен для волос содержит устройства управления, известные сами по себе, такие как контроллер пуска/остановки и терморегулятор, обычно обозначенные ссылочный позицией 8. Устройства 8 управления в данном варианте осуществления расположены на противоположной стороне фена, обращенной к устройству 10 управления для направления потока на корпусе 4 для подачи воздуха. Кнопка 9 холодного воздуха расположена под устройствами 8 управления на верхнем конце объединенных воздуховыпускного канала 3 и ручки и может легко управляться указательным пальцем при необходимости холодного воздуха. Центр тяжести фена для волос предпочтительно расположен выше руки, т.е. в области корпуса 4 для подачи воздуха в данном варианте осуществления. Если пользователь неправильно держит фен для волос, пользователь легко почувствует, что центр тяжести находится за пределами равновесия, и это заставит пользователя изменить положение захвата для коррекции веса. Выпускные каналы 2 и 3 могут быть расположены вдоль одной и той же оси, что означает, что они образуют между собой угол 180. Однако было установлено, что предпочтительно располагать выпускные каналы относительно друг друга под углом около 165, так что верхний выпускной канал 2 направлен или наклонено от пользователя и к человеку, которому делают укладку. Следует подчеркнуть, что указанные углы никоим образом не являются требованием для получения неожиданного технического результата, и подобный или такой же результат может быть получен при других углах, отличающихся от указанных углов. Фиг. 2 а и 2b изображают альтернативный вариант осуществления фена для волос, питаемый электроэнергией от обычного источника питания через кабель электропитания. Кабель электропитания (не показан) размещен в держателе 6 кабеля, который в данном варианте осуществления соединен с возможностью поворота с корпусом 4 для подачи воздуха в вертикальном направлении. Это расположение облегчает применение фена для волос с кабелем электропитания, подвешенным к потолку, или с кабелем электропитания, находящимся на полу. Фиг. 3 а и 3b изображают пример дроссельной заслонки 12 для направления потока воздуха или в верхний воздуховыпускной канал 2, или в нижний воздуховыпускной канал 3 на схематичном виде в разрезе фена 1 для волос. Дроссельная заслонка 12 в данном варианте осуществления выполнена в виде удлиненной дугообразной пластины, соединенной с возможностью поворота с вентилятором 11 при помощи оси 13 поворота. Дроссельная заслонка 12 выполнена с возможностью поворота вокруг оси 13 поворота при помощи электродвигателя (не показан) при нажатии пользователем на кнопку 10. Фиг. 3 а изображает рабочий режим, в котором весь воздух выдувается из впускного отверстия 5 при помощи вентилятора 11 и вверх через верхний воздуховыпускной канал 2, в то время как дроссельная заслонка 12 закрывает впускное отверстие нижнего воздуховыпускного канала 3. Поток воздуха обозначен стрелками на фиг. 3 а и 3b. Дугообразная форма дроссельной заслонки 12 уменьшает сопротивление потока через заслонку в одном направлении или другом для оптимизации скорости потока и уменьшения шума. Фиг. 3b является чертежом, подобным фиг. 3 а, но изображает ситуацию, в которой воздух направлен через нижний воздуховыпускной канал 3. Настоящее изобретение обеспечивает значительные преимущества по сравнению с фенами для волос известного уровня техники. Конструкция с двумя узкими частями делает возможной сушку волос другого человека снизу, а также сверху без необходимости сгиба локтя в вертикальном направлении. Другим преимуществом является то, что пользователю не нужно сгибать запястье в любой значительной степени, так как укладка волос может осуществляться с запястьем в, по существу, вертикальном положении. Эргономичная конструкция ручки, выполненной как одно целое с нижним воздуховыпускным каналом, соединенным с кнопками управления для направления потока воздуха, холодного, нагретого и т.д.,приводит в результате к меньшей высоте подъема руки по сравнению с фенами для волос известного уровня техники. Другим преимуществом конструкции ручки и кнопок является то, что напряжение в пальцах и, в частности, большом пальце минимизировано. Следовательно, фен для волос в соответствии с настоящим изобретением приводит к, по существу,уменьшенному напряжению в руках и плечах парикмахеров, и парикмахеры могут по этой причине продлить свой срок трудовой деятельности и уменьшить отпуск по болезни, обусловленный неправильными рабочими положениями. Следует подчеркнуть, что вышеприведенное описание иллюстрирует пример только варианта осуществления настоящего изобретения и фен для волос может подвергаться различным изменениям без отхода от основной идеи настоящего изобретения. Следовательно, угол между соответствующими воздуховыпускными каналами не должен быть равен точно 180 или точно 165. Кроме того, возможно,чтобы электродвигатель вентилятора питался электроэнергией от батарей или воздух подавался через подвесной шланг от внешней подачи воздуха. Кроме того, проиллюстрированная воздушная дроссельная заслонка может быть выполнена множеством способов, которые должны находиться в компетенции специалиста в области вентиляции и воздушного транспортирования. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручной фен (1) для волос, содержащий устройства (4, 5, 11) для подачи воздуха, выпускной канал для выдувания воздуха, ручку для манипулирования феном для волос во время использования, устройство (8) управления для регулирования потока воздуха и температуры воздуха и, по выбору, нагревательный элемент для нагревания воздуха, отличающийся тем, что фен для волос содержит два отдельных воздуховыпускных канала (2, 3), проходящих от устройства (4) для подачи воздуха для выдувания воздуха из фена, и при использовании фена, направленных вверх и вниз соответственно; и направляющее устройство (12), расположенное на устройстве для подачи воздуха для направления потока воздуха или в верхний (2), или в нижний (3) воздуховыпускной канал при помощи устройства(10) управления. 2. Фен для волос по п.1, отличающийся тем, что направляющее устройство (12) для управления потоком воздуха содержит дроссельную заслонку (12), расположенную с возможностью поворота внутри фена для волос, функционально соединенную с исполнительным механизмом для поворота дроссельной заслонки в положение, блокирующее поток воздуха в верхний воздуховыпускной канал (2) и пропускающее поток воздуха в нижний воздуховыпускной канал (3) и наоборот. 3. Фен для волос по п.1 или 2, отличающийся тем, что ручка выполнена как одно целое с нижним воздуховыпускным каналом (3) и ручка содержит теплоизолирующий материал для уменьшения передачи тепла от потока воздуха на руку пользователя. 4. Фен для волос по любому из пп.1-3, отличающийся тем, что устройство (10) управления для направления потока воздуха расположено в верхней части объединенных воздуховыпускного канала (3) и ручки, которое позволяет регулировать направление потока воздуха при помощи большого пальца. 5. Фен для волос по любому из пп.1-4, отличающийся тем, что поток воздуха создается вентилятором (11), приводимым в движение электродвигателем, составляющим одно целое с феном для волос, питаемым электричеством из розетки через кабель, в результате чего кабель расположен в держателе (6) кабеля, соединенном с возможностью поворота с корпусом фена для волос в вертикальном направлении. 6. Фен для волос по любому из пп.1-4, отличающийся тем, что по меньшей мере часть ручки содержит поверхность (7), имеющую повышенное трение. 7. Фен для волос по любому из пп.1-6, отличающийся тем, что воздуховыпускные каналы (2, 3) расположены под углом около 165 друг относительно друга. 8. Фен для волос по любому из пп.1-6, отличающийся тем, что воздуховыпускные каналы (2, 3) расположены под углом около 180 друг относительно друга. 9. Фен для волос по п.2, отличающийся тем, что дроссельная заслонка (12) имеет дугообразную форму, так что она в рабочем положении образует дугообразный канал от вентилятора (11) к соответствующим воздуховыпускным каналам (2) и (3).
