Противопожарное остекление

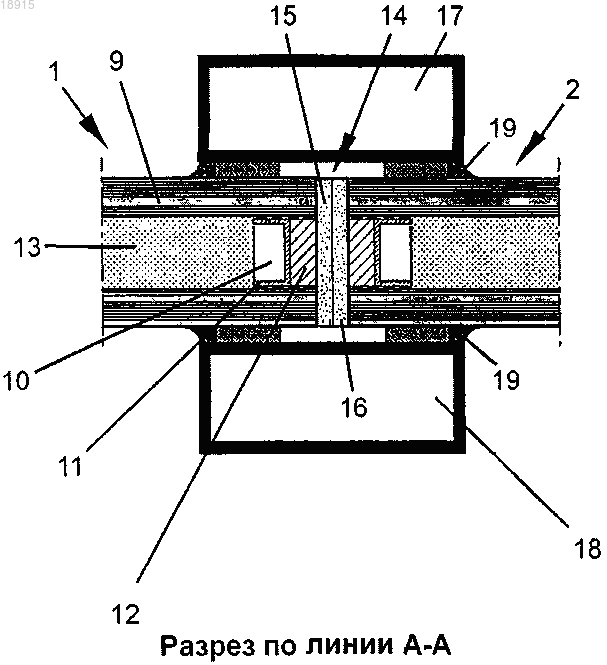

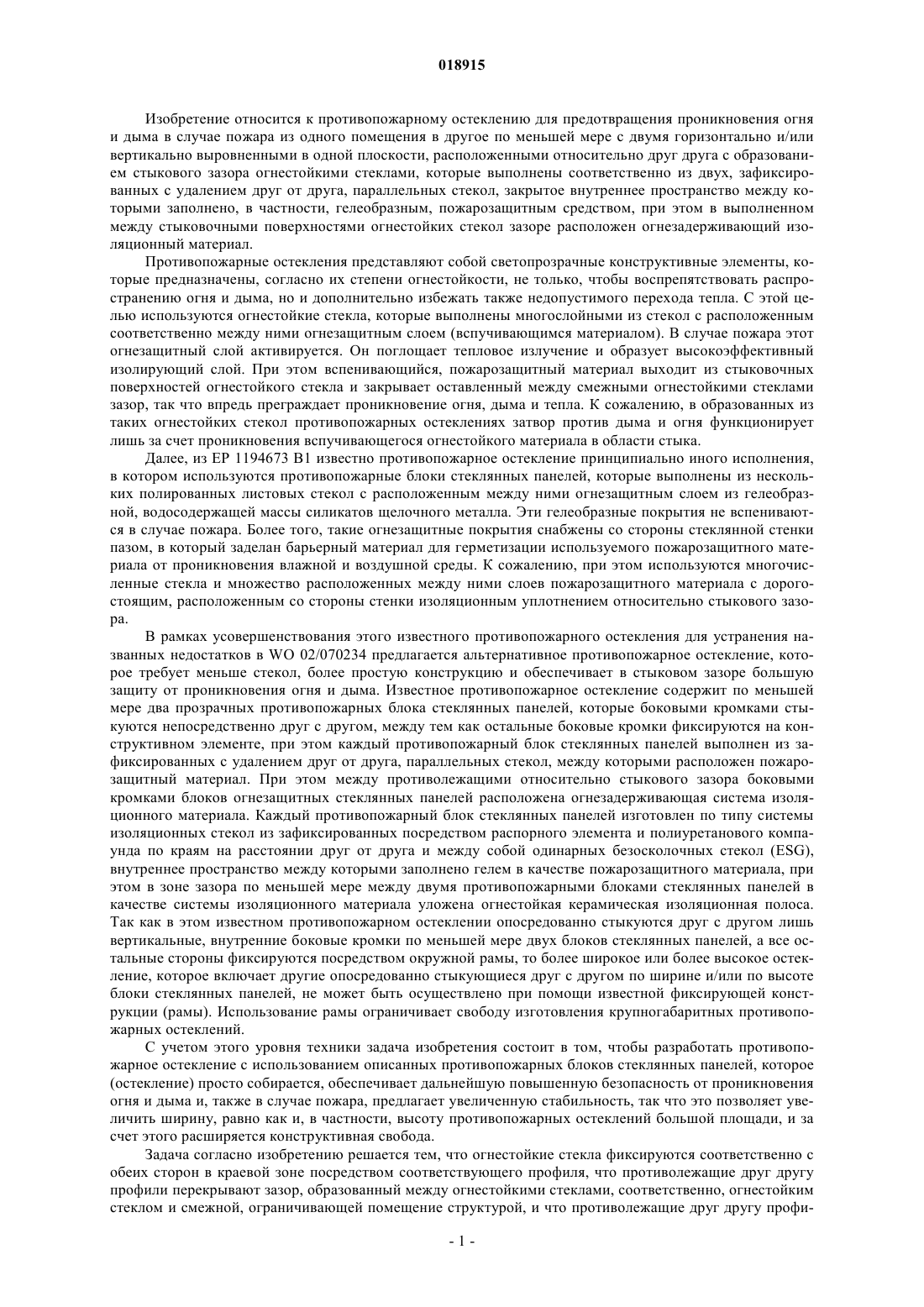

Изобретение относится к противопожарному остеклению для устранения проникновения огня и дыма в случае пожара из одного помещения в другое по меньшей мере с двумя горизонтально и/или вертикально выровненными в одной плоскости, расположенными относительно друг друга с образованием стыкового зазора огнестойкими стеклами, которые выполнены соответственно из двух, зафиксированных с удалением друг от друга, параллельных стекол, замкнутое внутреннее пространство между которыми заполнено, в частности, гелеобразным пожарозащитным средством,при этом в выполненном между стыковочными поверхностями огнестойких стекол зазоре расположен огнезадерживающий изоляционный материал, отличающемуся тем, что огнестойкие стекла фиксируются соответственно с обеих сторон в краевой зоне посредством профиля, что противолежащие друг другу профили перекрывают зазор, образованный между огнестойкими стеклами, соответственно огнестойким стеклом и смежной, ограничивающей помещение структурой и что противолежащие друг другу профили термически разделенно соединены друг с другом исключительно посредством служащих в качестве изоляционного слоя огнестойких стекол. Изобретение относится к противопожарному остеклению для предотвращения проникновения огня и дыма в случае пожара из одного помещения в другое по меньшей мере с двумя горизонтально и/или вертикально выровненными в одной плоскости, расположенными относительно друг друга с образованием стыкового зазора огнестойкими стеклами, которые выполнены соответственно из двух, зафиксированных с удалением друг от друга, параллельных стекол, закрытое внутреннее пространство между которыми заполнено, в частности, гелеобразным, пожарозащитным средством, при этом в выполненном между стыковочными поверхностями огнестойких стекол зазоре расположен огнезадерживающий изоляционный материал. Противопожарные остекления представляют собой светопрозрачные конструктивные элементы, которые предназначены, согласно их степени огнестойкости, не только, чтобы воспрепятствовать распространению огня и дыма, но и дополнительно избежать также недопустимого перехода тепла. С этой целью используются огнестойкие стекла, которые выполнены многослойными из стекол с расположенным соответственно между ними огнезащитным слоем (вспучивающимся материалом). В случае пожара этот огнезащитный слой активируется. Он поглощает тепловое излучение и образует высокоэффективный изолирующий слой. При этом вспенивающийся, пожарозащитный материал выходит из стыковочных поверхностей огнестойкого стекла и закрывает оставленный между смежными огнестойкими стеклами зазор, так что впредь преграждает проникновение огня, дыма и тепла. К сожалению, в образованных из таких огнестойких стекол противопожарных остеклениях затвор против дыма и огня функционирует лишь за счет проникновения вспучивающегося огнестойкого материала в области стыка. Далее, из ЕР 1194673 В 1 известно противопожарное остекление принципиально иного исполнения,в котором используются противопожарные блоки стеклянных панелей, которые выполнены из нескольких полированных листовых стекол с расположенным между ними огнезащитным слоем из гелеобразной, водосодержащей массы силикатов щелочного металла. Эти гелеобразные покрытия не вспениваются в случае пожара. Более того, такие огнезащитные покрытия снабжены со стороны стеклянной стенки пазом, в который заделан барьерный материал для герметизации используемого пожарозащитного материала от проникновения влажной и воздушной среды. К сожалению, при этом используются многочисленные стекла и множество расположенных между ними слоев пожарозащитного материала с дорогостоящим, расположенным со стороны стенки изоляционным уплотнением относительно стыкового зазора. В рамках усовершенствования этого известного противопожарного остекления для устранения названных недостатков в WO 02/070234 предлагается альтернативное противопожарное остекление, которое требует меньше стекол, более простую конструкцию и обеспечивает в стыковом зазоре большую защиту от проникновения огня и дыма. Известное противопожарное остекление содержит по меньшей мере два прозрачных противопожарных блока стеклянных панелей, которые боковыми кромками стыкуются непосредственно друг с другом, между тем как остальные боковые кромки фиксируются на конструктивном элементе, при этом каждый противопожарный блок стеклянных панелей выполнен из зафиксированных с удалением друг от друга, параллельных стекол, между которыми расположен пожарозащитный материал. При этом между противолежащими относительно стыкового зазора боковыми кромками блоков огнезащитных стеклянных панелей расположена огнезадерживающая система изоляционного материала. Каждый противопожарный блок стеклянных панелей изготовлен по типу системы изоляционных стекол из зафиксированных посредством распорного элемента и полиуретанового компаунда по краям на расстоянии друг от друга и между собой одинарных безосколочных стекол (ESG),внутреннее пространство между которыми заполнено гелем в качестве пожарозащитного материала, при этом в зоне зазора по меньшей мере между двумя противопожарными блоками стеклянных панелей в качестве системы изоляционного материала уложена огнестойкая керамическая изоляционная полоса. Так как в этом известном противопожарном остеклении опосредованно стыкуются друг с другом лишь вертикальные, внутренние боковые кромки по меньшей мере двух блоков стеклянных панелей, а все остальные стороны фиксируются посредством окружной рамы, то более широкое или более высокое остекление, которое включает другие опосредованно стыкующиеся друг с другом по ширине и/или по высоте блоки стеклянных панелей, не может быть осуществлено при помощи известной фиксирующей конструкции (рамы). Использование рамы ограничивает свободу изготовления крупногабаритных противопожарных остеклений. С учетом этого уровня техники задача изобретения состоит в том, чтобы разработать противопожарное остекление с использованием описанных противопожарных блоков стеклянных панелей, которое(остекление) просто собирается, обеспечивает дальнейшую повышенную безопасность от проникновения огня и дыма и, также в случае пожара, предлагает увеличенную стабильность, так что это позволяет увеличить ширину, равно как и, в частности, высоту противопожарных остеклений большой площади, и за счет этого расширяется конструктивная свобода. Задача согласно изобретению решается тем, что огнестойкие стекла фиксируются соответственно с обеих сторон в краевой зоне посредством соответствующего профиля, что противолежащие друг другу профили перекрывают зазор, образованный между огнестойкими стеклами, соответственно, огнестойким стеклом и смежной, ограничивающей помещение структурой, и что противолежащие друг другу профи-1 018915 ли термически разделенно соединены друг с другом исключительно посредством служащих в качестве изоляционного слоя огнестойких стекол. За счет общей и двусторонней фиксации огнестойких стекол в краевой зоне с перекрытием соответствующего зазора достигается исключительное повышение стабильности противопожарного остекления и, соответственно, обеспечивается построение крупногабаритных остеклений. Разумеется, допустимо также, в зависимости от толщины используемых профилей, образовывать остекления высотой 5, 6 и больше 7 м; несмотря на то, что отсутствует рамная оправа отдельных огнестойких стекол, они просто устанавливаются друг над другом. При этом может быть установлено последовательно одно за другим такое число огнестойких стекол, которое позволяет их собственная несущая способность. Предпочтительным образом, противолежащие друг другу профили соединены соответственно с огнестойкими стеклами, соответственно, огнестойким стеклом и смежной, ограничивающей помещение структурой посредством силиконовой уплотнительной массы, во-первых, в смысле повышающего стабильность склеивания и, во-вторых, для защиты зазора. Ширина зазора составляет целесообразно свыше 6 мм, предпочтительно свыше 10 мм. Благодаря изобретению большое число огнестойких стекол может быть установлено горизонтально и/или вертикально выровнено между собой в одной плоскости и зафиксировано расположенными соответственно с обеих сторон профилями, которые перекрывают в краевой зоне соответствующий зазор. При этом особенно предпочтительно, что профили выполнены как стальные полые профили. Согласно одному предпочтительному варианту осуществления изобретения огнестойкие стекла выполнены из однослойного безосколочного стекла с U-образными распорными элементами и полиуретановым соединителем краев, а в стыковой области проложена огнезадерживающая керамическая изоляционная полоса в качестве изоляционного материала. Альтернативно, изоляционный материал может быть представлен также минеральной ватой или вспучивающимся материалом в форме полосы. Предпочтительно U-образный распорный элемент изготовлен как гелеустойчивый, огнеупорный пластик. Другие подробности, признаки и преимущества предмета изобретения вытекают из нижеследующего описания соответствующих чертежей, на которых представлен предпочтительный пример осуществления крупногабаритного противопожарного остекления. На чертежах показано: фиг. 1 - вид противопожарного остекления согласно изобретению; фиг. 2 - разрез по линии A-A с фиг. 1; фиг. 3 - разрез по линии B-B с фиг. 1 и фиг. 4 - разрез по линии C-C с фиг. 1. Представленное на фиг. 1 противопожарное остекление в форме огнезащитной перегородки пригодно и предусмотрено для того, чтобы при пожаре воспрепятствовать проникновению огня и дыма из одного помещения в другое. Речь идет о крупногабаритном остеклении, состоящем в целом из восьми огнестойких стекол 1, 2, 3, 4, 5, 6, 7 и 8, которые выровнены между собой в вертикальной плоскости и расположены одно над другим. При этом расположение огнестойких стекол относительно друг друга выполнено таким образом, что между смежными краями остается зазор свыше 6 мм, как далее поясняется более детально со ссылкой на фигуры в разрезе. Противопожарное остекление в целом крепится, например, в проеме стены здания или непосредственно на боковых стенах, а также потолке или на полу помещения здания. Огнестойкие стекла 1-8 могут иметь различные габариты и комбинируются друг с другом в соответствии с архитектурными требованиями, как пояснено на фиг. 1. Так, сравнительно длинные огнестойкие стекла 1-7 в этом примере осуществления проходят в вертикальном направлении или горизонтальном направлении и квадратные огнестойкие стекла 6 или 8 расположены в вертикальном направлении друг над другом и для этого, чтобы выиграть в высоте, они скомбинированы с прямоугольным огнестойким стеклом 4 в вертикальном направлении, и, наконец, на фиг. 1 схематично представлены другие комбинации прямоугольных огнестойких стекол 2, 3 и 5, чтобы пояснить многообразие возможных расположений и обеспеченную, таким образом, конструктивную свободу. Принципиально огнестойкие стекла 1-8 выполнены идентично. Они различаются лишь по форме и размерам. Поэтому в виде примера ниже описано выполнение огнестойкого стекла 1 со ссылкой на фиг. 2. Огнестойкое стекло 1 состоит из двух, расположенных параллельно, с удалением друг от друга стекол 9 и 10 из однослойного безосколочного стекла. Между стеклами 9 и 10 вокруг по кромке расположенU-образный распорный элемент 11 из устойчивого против пожарозащитных средств и огнеупорного пластика. Распорный элемент 11 несколько смещен внутрь относительно краев обоих стекол 9 и 10. Образованный таким образом окружной паз заполнен по краям полиуретановым соединителем 12 краев, так что оба ESG-стекла 9 и 10 зафиксированы друг с другом, образуя замкнутое внутреннее пространство по типу изоляционного остекления. Для создания желательных пожарозащитных свойств это внутреннее пространство 13 наполнено гелеобразным пожарозащитным средством, которое известно как таковое и поэтому не требует более детального описания. В отличие от других огнестойких стекол гелеобразное пожарозащитное средство не вспенивается в случае пожара и может также оставаться в описанном внутреннем пространстве 13 огнестойкого стекла. Показанный на фиг. 2 разрез по линии A-A с фиг. 1 поясняет расположение обоих выровненных друг с другом в одной плоскости огнестойких стекол 1 и 2, при этом между обоими стеклами 1 и 2 оставлен стыковой зазор 14, т.е. расстояние, которое перекрывает огнезадерживающий, изоляционный материал. В показанном на чертеже примере осуществления речь идет об огнезадерживающем, изоляционном материале в форме двух керамических изоляционных полос 15 и 16, которые в случае пожара препятствуют передаче тепла, а также проникновению дыма со стороны пожара противопожарного остекления на обращенную противоположную от пожара сторону. При этом стыковой зазор 14 герметично закрыт от проникновения дыма и огня. Крепление огнестойких стекол 1-8 относительно друг друга, а также при необходимости на полу,боковых стенах и потолке помещения в здании осуществляется с использованием стальных профилей,которые расположены в краевых зонах огнестойких стекол 1-8, перекрывая стыковые зазоры, с обеих сторон огнестойких стекол, как ниже поясняется более детально со ссылкой на фиг. 2. В этом примере осуществления оба огнестойких стекла 1 и 2, образуя стыковой зазор 14, расположены друг за другом в одной плоскости, и стыковой зазор 14 закрыт керамическими изоляционными полосами 15 и 16. С обеих сторон стыкового зазора 14 оба огнестойких стекла 1 и 2 зафиксированы стальными полыми профилями 17 и 18, которые посредством силиконовой уплотнительной массы 19 склеены с краевыми зонами обоих стекол 1 и 2. Стальные полые профили 17 и 18 перекрывают стыковой зазор 14 с обеих сторон, при этом силиконовая уплотнительная масса 19 за счет герметизирующего эффекта защищает находящийся в стыковом зазоре 14 изоляционный материал от внешнего воздействия. На фиг. 3 показан разрез места фиксации расположенных друг над другом огнестойких стекол 6 и 4 посредством стальных полых профилей, при этом более детальное описание исключается в связи с идентичностью выполнения в отношении фиксации стальными профилями на фиг. 2. Впрочем, в горизонтальном стыковом зазоре 14 расположение огнестойких стекол 4 и 6 осуществляется посредством известных колодок (не показаны), при этом в стыковом зазоре 14 помещены согласно фиг. 2 керамические изоляционные полосы 15 и 16. На фиг. 4 изображена фиксация стальными профилями огнестойкого стекла 4 со стороны стены, которая в принципе выполнена идентично вышеописанной фиксации с той разницей, что стена как ограничивающая помещение структура выступает вместо второго (смежного) огнестойкого стекла и оставшаяся в стыковом зазоре 14 до стены полость заполнена негорючей минеральной ватой 20. Все стальные профили для фиксации сварены друг с другом в стыковочных местах или зафиксированы друг с другом иным способом, соответственно закреплены со стороны стены, пола и потолка посредством резьбовых соединений согласно фиг. 4. Описанный пример осуществления позволяет создать огнезащитную перегородку F высотой Н больше 3 м, например 4 м, без других повышающих стабильность мер, при этом за счет полного термического разделения противолежащих друг другу стальных полых профилей и действия смежных огнестойких стекол в качестве изоляционного слоя, в случае пожара обеспечивается герметичное относительно проникновения огня и дыма замыкание (завершение). Перечень ссылочных позицийF - огнезащитная перегородка; Н - высота; 1 - огнестойкое стекло; 2 - огнестойкое стекло; 3 - огнестойкое стекло; 4 - огнестойкое стекло; 5 - огнестойкое стекло; 6 - огнестойкое стекло; 7 - огнестойкое стекло; 8 - огнестойкое стекло; 9 - стекло из однослойного безосколочного стекла; 10 - стекло из однослойного безосколочного стекла; 11 - U-образный распорный элемент; 12 - полиуретановый соединитель краев; 13 - внутреннее пространство; 14 - стыковой зазор; 15 - керамическая изоляционная полоса; 16 - керамическая изоляционная полоса; 17 - стальной полый профиль; 18 - стальной полый профиль; 19 - силиконовая уплотнительная масса; 20 - негорючая минеральная вата. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Противопожарное остекление для предотвращения проникновения огня и дыма в случае пожара из одного помещения в другое по меньшей мере с двумя, горизонтально и/или вертикально выровненными в одной плоскости, расположенными относительно друг друга с образованием стыкового зазора огнестойкими стеклами, при этом в образованном между стыковочными поверхностями огнестойких стекол зазоре расположен огнезадерживающий изоляционный материал, каждое огнестойкое стекло выполнено из двух параллельных друг другу однослойных безосколочных стекол, которые удалены друг от друга посредством U-образного распорного элемента и зафиксированы друг с другом посредством полиуретанового соединителя их краев так, что между ними образовано замкнутое внутреннее пространство,причем это внутренне пространство заполнено гелеобразным пожарозащитным средством, и при этом огнестойкие стекла фиксируются с обеих сторон в краевой зоне посредством соответствующего стального профиля, при этом противолежащие друг другу стальные профили перекрывают зазор, образованный между огнестойкими стеклами или соответственно между огнестойким стеклом и смежной, ограничивающей помещение структурой, причем противолежащие друг другу стальные профили термически разделенно соединены друг с другом исключительно посредством служащих как изоляционный слой огнестойких стекол. 2. Противопожарное остекление по п.1, отличающееся тем, что противолежащие друг другу стальные профили соединены соответственно посредством силиконовой уплотнительной массы с обоими огнестойкими стеклами, соответственно огнестойким стеклом и смежной, ограничивающей помещение структурой. 3. Противопожарное остекление по п.1 или 2, отличающееся тем, что ширина зазора составляет свыше 6 мм, предпочтительно свыше 10 мм. 4. Противопожарное остекление по одному из пп.1-3, отличающееся тем, что в стыковой области проложена огнезадерживающая керамическая изоляционная полоса в качестве изоляционного материала. 5. Противопожарное остекление по п.4, отличающееся тем, что изоляционный материал состоит из минеральной ваты или вспучивающегося материала в форме полосы. 6. Противопожарное остекление по одному из пп.1-5, отличающееся тем, что U-образный распорный элемент изготовлен из гелеустойчивого огнеупорного пластика.
