Система подачи анестетика с пьезодозатором и термостатированной испарительной камерой

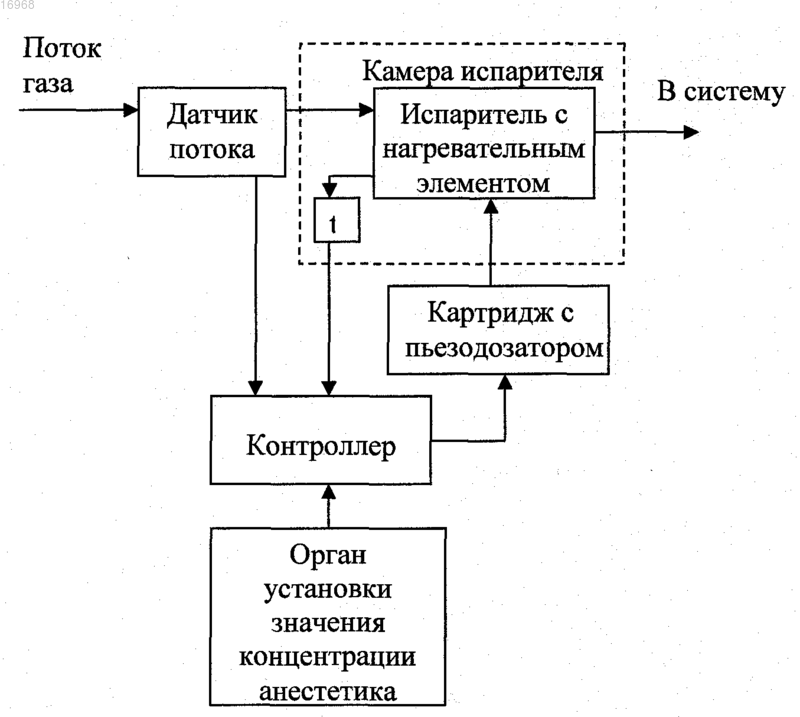

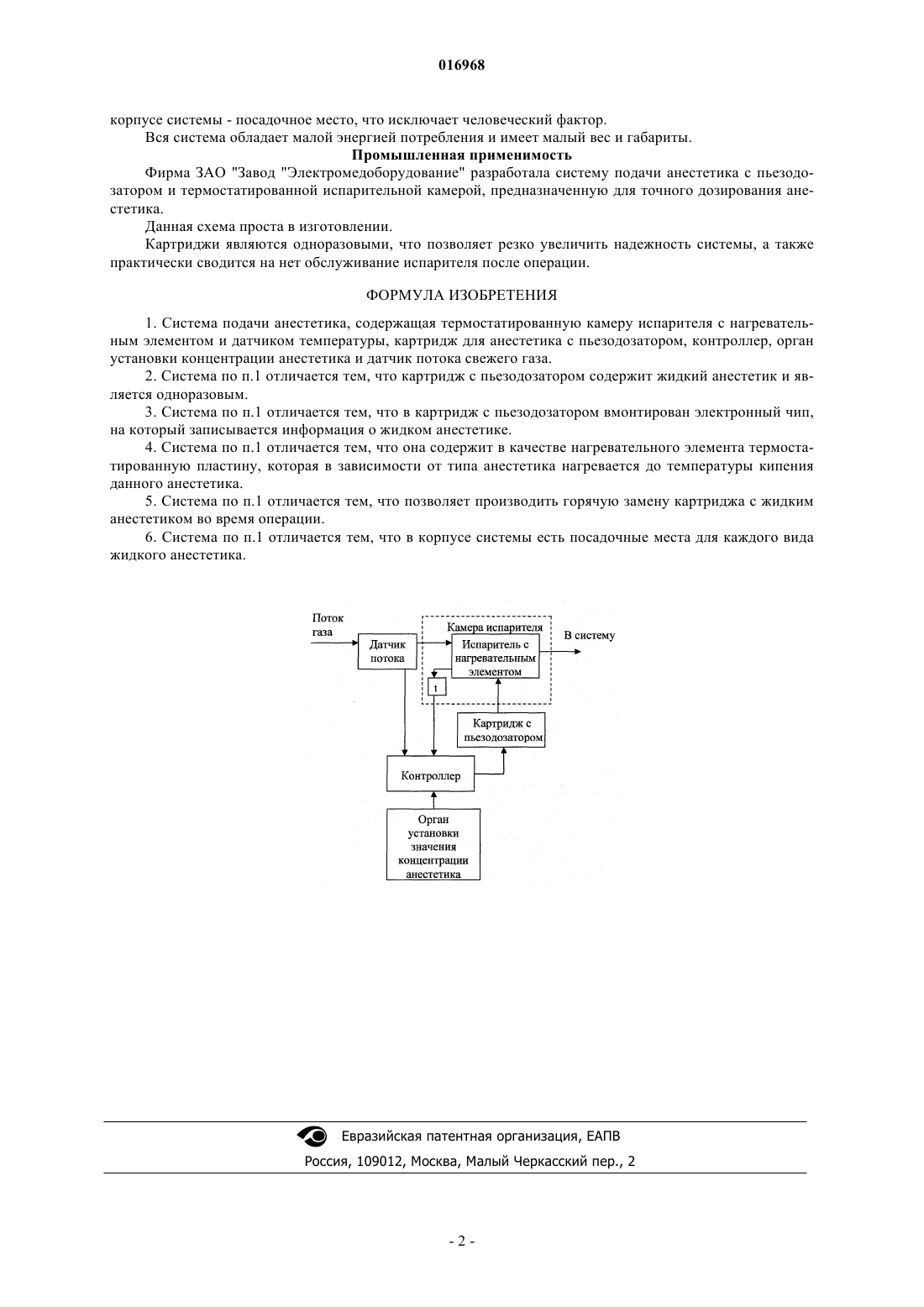

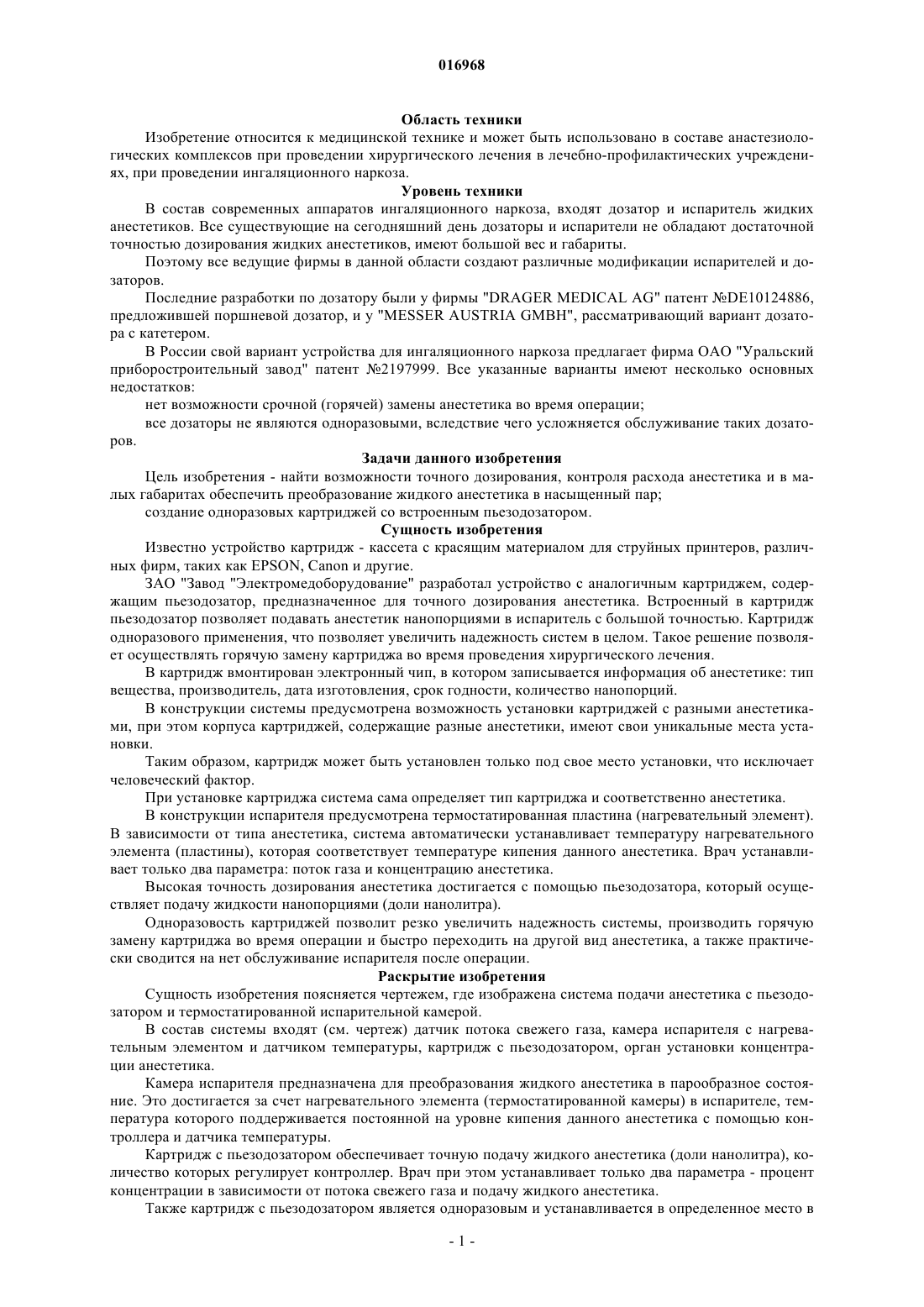

СИСТЕМА ПОДАЧИ АНЕСТЕТИКА С ПЬЕЗОДОЗАТОРОМ И ТЕРМОСТАТИРОВАННОЙ ИСПАРИТЕЛЬНОЙ КАМЕРОЙ Система подачи анестетика с пьезодозатором и термостатированной испарительной камерой позволяет точно дозировать жидкий анестетик (доли нанолитра). Вся система обладает малым энергопотреблением и небольшими размерами. Результат изобретения достигается за счет одноразового картриджа с пьезодозатором, испарительной камеры с термостатированной пластиной, что дает увеличение надежности данной системы, а также практически сводит на нет обслуживание испарителя после операции. Князев Александр Вячеславович,Магазинер Николай Александрович,Шекоян Армен Дзоникович, Матус Константин Михайлович, Мочалин Дмитрий Николаевич, Шлычков Алексей Юрьевич, Лебединский Константин Михайлович (RU) 016968 Область техники Изобретение относится к медицинской технике и может быть использовано в составе анастезиологических комплексов при проведении хирургического лечения в лечебно-профилактических учреждениях, при проведении ингаляционного наркоза. Уровень техники В состав современных аппаратов ингаляционного наркоза, входят дозатор и испаритель жидких анестетиков. Все существующие на сегодняшний день дозаторы и испарители не обладают достаточной точностью дозирования жидких анестетиков, имеют большой вес и габариты. Поэтому все ведущие фирмы в данной области создают различные модификации испарителей и дозаторов. Последние разработки по дозатору были у фирмы "DRAGER MEDICAL AG" патент DE10124886,предложившей поршневой дозатор, и у "MESSER AUSTRIA GMBH", рассматривающий вариант дозатора с катетером. В России свой вариант устройства для ингаляционного наркоза предлагает фирма ОАО "Уральский приборостроительный завод" патент 2197999. Все указанные варианты имеют несколько основных недостатков: нет возможности срочной (горячей) замены анестетика во время операции; все дозаторы не являются одноразовыми, вследствие чего усложняется обслуживание таких дозаторов. Задачи данного изобретения Цель изобретения - найти возможности точного дозирования, контроля расхода анестетика и в малых габаритах обеспечить преобразование жидкого анестетика в насыщенный пар; создание одноразовых картриджей со встроенным пьезодозатором. Сущность изобретения Известно устройство картридж - кассета с красящим материалом для струйных принтеров, различных фирм, таких как EPSON, Canon и другие. ЗАО "Завод "Электромедоборудование" разработал устройство с аналогичным картриджем, содержащим пьезодозатор, предназначенное для точного дозирования анестетика. Встроенный в картридж пьезодозатор позволяет подавать анестетик нанопорциями в испаритель с большой точностью. Картридж одноразового применения, что позволяет увеличить надежность систем в целом. Такое решение позволяет осуществлять горячую замену картриджа во время проведения хирургического лечения. В картридж вмонтирован электронный чип, в котором записывается информация об анестетике: тип вещества, производитель, дата изготовления, срок годности, количество нанопорций. В конструкции системы предусмотрена возможность установки картриджей с разными анестетиками, при этом корпуса картриджей, содержащие разные анестетики, имеют свои уникальные места установки. Таким образом, картридж может быть установлен только под свое место установки, что исключает человеческий фактор. При установке картриджа система сама определяет тип картриджа и соответственно анестетика. В конструкции испарителя предусмотрена термостатированная пластина (нагревательный элемент). В зависимости от типа анестетика, система автоматически устанавливает температуру нагревательного элемента (пластины), которая соответствует температуре кипения данного анестетика. Врач устанавливает только два параметра: поток газа и концентрацию анестетика. Высокая точность дозирования анестетика достигается с помощью пьезодозатора, который осуществляет подачу жидкости нанопорциями (доли нанолитра). Одноразовость картриджей позволит резко увеличить надежность системы, производить горячую замену картриджа во время операции и быстро переходить на другой вид анестетика, а также практически сводится на нет обслуживание испарителя после операции. Раскрытие изобретения Сущность изобретения поясняется чертежем, где изображена система подачи анестетика с пьезодозатором и термостатированной испарительной камерой. В состав системы входят (см. чертеж) датчик потока свежего газа, камера испарителя с нагревательным элементом и датчиком температуры, картридж с пьезодозатором, орган установки концентрации анестетика. Камера испарителя предназначена для преобразования жидкого анестетика в парообразное состояние. Это достигается за счет нагревательного элемента (термостатированной камеры) в испарителе, температура которого поддерживается постоянной на уровне кипения данного анестетика с помощью контроллера и датчика температуры. Картридж с пьезодозатором обеспечивает точную подачу жидкого анестетика (доли нанолитра), количество которых регулирует контроллер. Врач при этом устанавливает только два параметра - процент концентрации в зависимости от потока свежего газа и подачу жидкого анестетика. Также картридж с пьезодозатором является одноразовым и устанавливается в определенное место в-1 016968 корпусе системы - посадочное место, что исключает человеческий фактор. Вся система обладает малой энергией потребления и имеет малый вес и габариты. Промышленная применимость Фирма ЗАО "Завод "Электромедоборудование" разработала систему подачи анестетика с пьезодозатором и термостатированной испарительной камерой, предназначенную для точного дозирования анестетика. Данная схема проста в изготовлении. Картриджи являются одноразовыми, что позволяет резко увеличить надежность системы, а также практически сводится на нет обслуживание испарителя после операции. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Система подачи анестетика, содержащая термостатированную камеру испарителя с нагревательным элементом и датчиком температуры, картридж для анестетика с пьезодозатором, контроллер, орган установки концентрации анестетика и датчик потока свежего газа. 2. Система по п.1 отличается тем, что картридж с пьезодозатором содержит жидкий анестетик и является одноразовым. 3. Система по п.1 отличается тем, что в картридж с пьезодозатором вмонтирован электронный чип,на который записывается информация о жидком анестетике. 4. Система по п.1 отличается тем, что она содержит в качестве нагревательного элемента термостатированную пластину, которая в зависимости от типа анестетика нагревается до температуры кипения данного анестетика. 5. Система по п.1 отличается тем, что позволяет производить горячую замену картриджа с жидким анестетиком во время операции. 6. Система по п.1 отличается тем, что в корпусе системы есть посадочные места для каждого вида жидкого анестетика.
