Курительное изделие с концентричной полой сердцевиной в табачном стержне и капсулой, содержащей ароматизатор и аэрозольобразующие вещества в фильтрующей системе

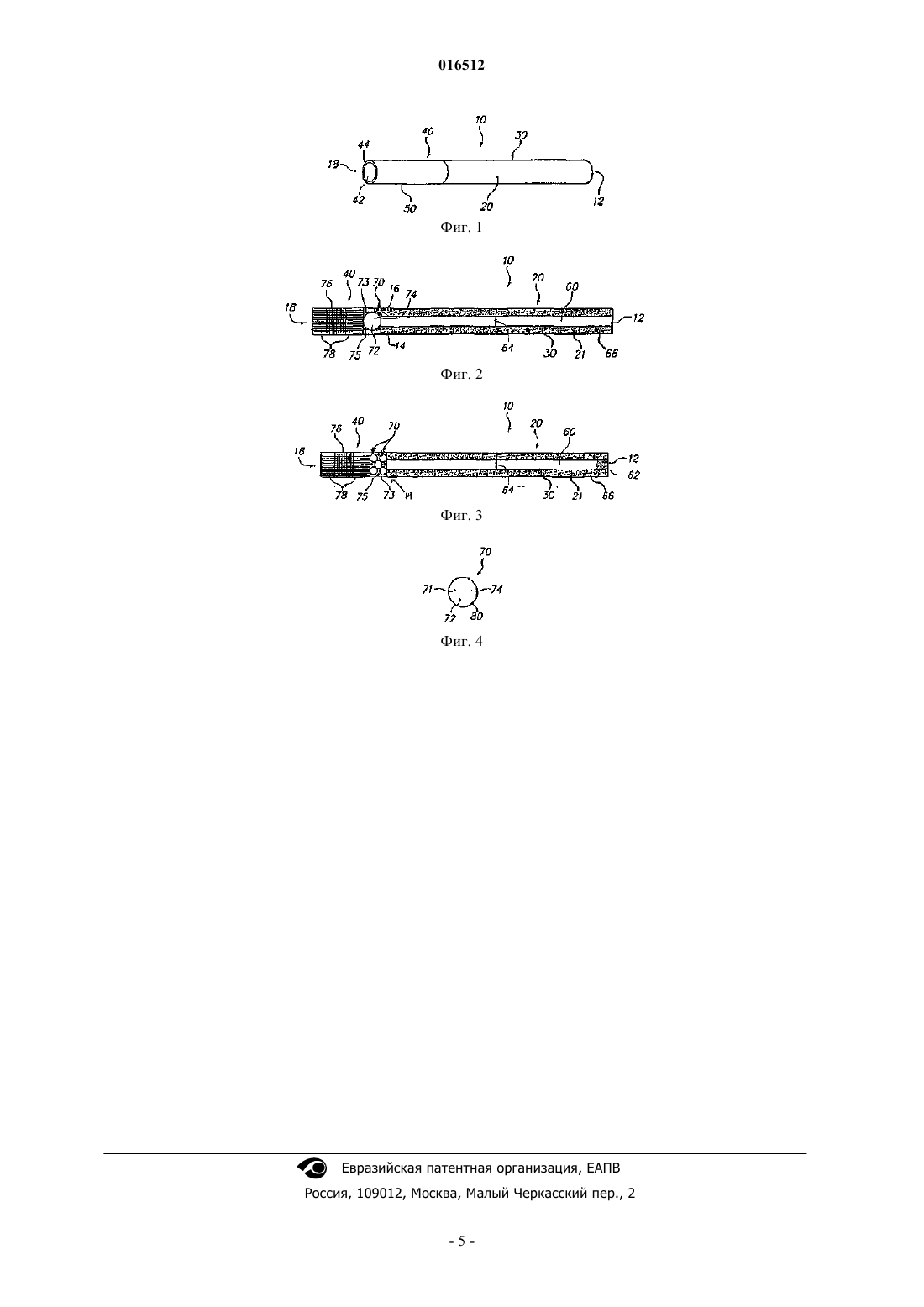

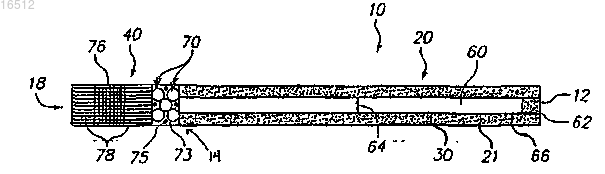

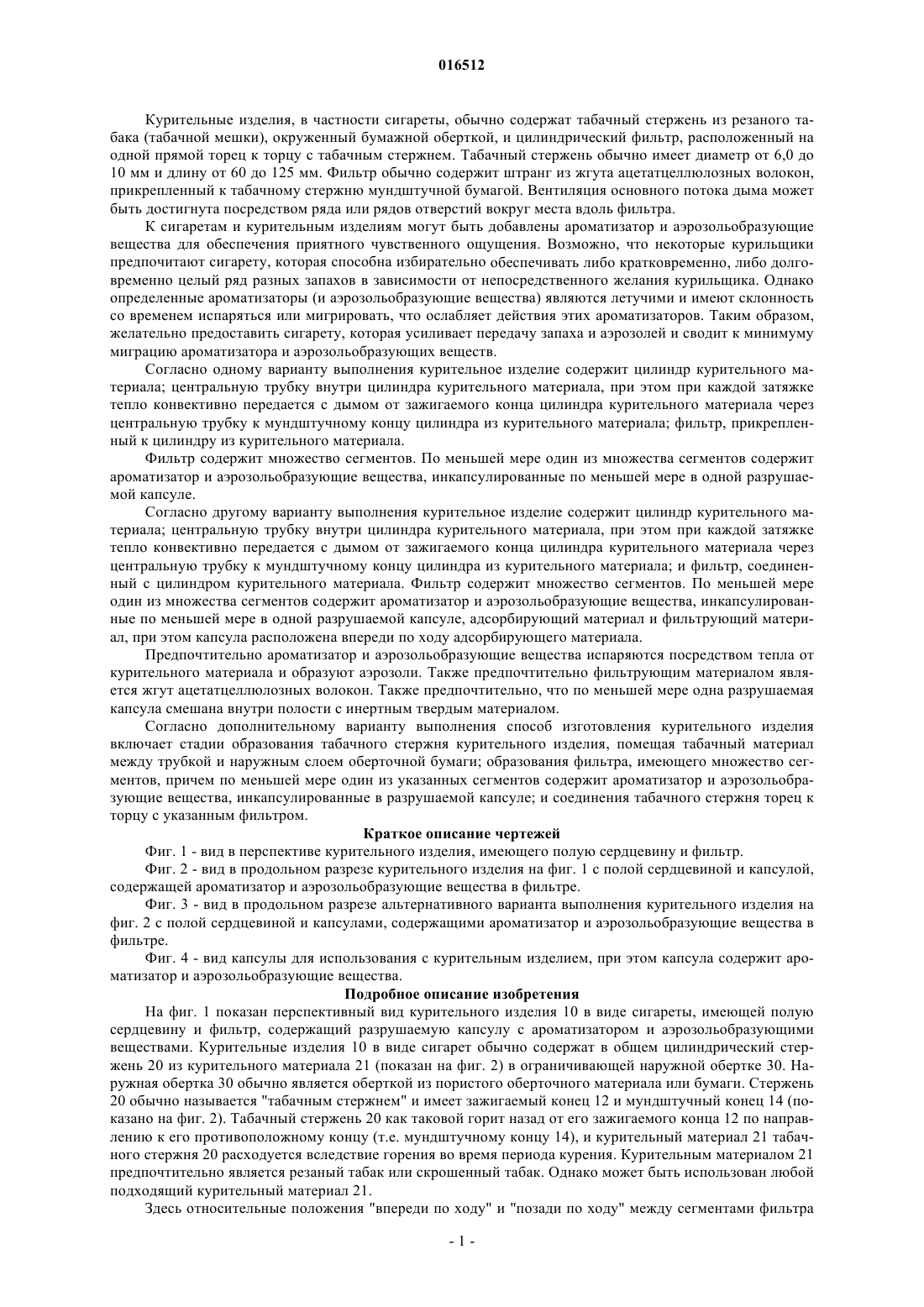

КУРИТЕЛЬНОЕ ИЗДЕЛИЕ С КОНЦЕНТРИЧНОЙ ПОЛОЙ СЕРДЦЕВИНОЙ В ТАБАЧНОМ СТЕРЖНЕ И КАПСУЛОЙ, СОДЕРЖАЩЕЙ АРОМАТИЗАТОР И АЭРОЗОЛЬОБРАЗУЮЩИЕ ВЕЩЕСТВА В ФИЛЬТРУЮЩЕЙ СИСТЕМЕ Курительное изделие 10, имеющее цилиндр 20 курительного материала и центральную трубку 60 внутри цилиндра курительного материала, при этом при каждой затяжке тепло конвективно передается с дымом от зажженного конца цилиндра курительного материала через центральную трубку к мундштучному концу цилиндра курительного материала. Фильтр 40 прикреплен к цилиндру из курительного материала и содержит множество сегментов, при этом по меньшей мере один из множества сегментов содержит ароматизатор 72 и аэрозольобразующие вещества 74,инкапсулированные по меньшей мере в одну разрушаемую капсулу 70.(71)(73) Заявитель и патентовладелец: ФИЛИП МОРРИС ПРОДАКТС С.А. 016512 Курительные изделия, в частности сигареты, обычно содержат табачный стержень из резаного табака (табачной мешки), окруженный бумажной оберткой, и цилиндрический фильтр, расположенный на одной прямой торец к торцу с табачным стержнем. Табачный стержень обычно имеет диаметр от 6,0 до 10 мм и длину от 60 до 125 мм. Фильтр обычно содержит штранг из жгута ацетатцеллюлозных волокон,прикрепленный к табачному стержню мундштучной бумагой. Вентиляция основного потока дыма может быть достигнута посредством ряда или рядов отверстий вокруг места вдоль фильтра. К сигаретам и курительным изделиям могут быть добавлены ароматизатор и аэрозольобразующие вещества для обеспечения приятного чувственного ощущения. Возможно, что некоторые курильщики предпочитают сигарету, которая способна избирательно обеспечивать либо кратковременно, либо долговременно целый ряд разных запахов в зависимости от непосредственного желания курильщика. Однако определенные ароматизаторы (и аэрозольобразующие вещества) являются летучими и имеют склонность со временем испаряться или мигрировать, что ослабляет действия этих ароматизаторов. Таким образом,желательно предоставить сигарету, которая усиливает передачу запаха и аэрозолей и сводит к минимуму миграцию ароматизатора и аэрозольобразующих веществ. Согласно одному варианту выполнения курительное изделие содержит цилиндр курительного материала; центральную трубку внутри цилиндра курительного материала, при этом при каждой затяжке тепло конвективно передается с дымом от зажигаемого конца цилиндра курительного материала через центральную трубку к мундштучному концу цилиндра из курительного материала; фильтр, прикрепленный к цилиндру из курительного материала. Фильтр содержит множество сегментов. По меньшей мере один из множества сегментов содержит ароматизатор и аэрозольобразующие вещества, инкапсулированные по меньшей мере в одной разрушаемой капсуле. Согласно другому варианту выполнения курительное изделие содержит цилиндр курительного материала; центральную трубку внутри цилиндра курительного материала, при этом при каждой затяжке тепло конвективно передается с дымом от зажигаемого конца цилиндра курительного материала через центральную трубку к мундштучному концу цилиндра из курительного материала; и фильтр, соединенный с цилиндром курительного материала. Фильтр содержит множество сегментов. По меньшей мере один из множества сегментов содержит ароматизатор и аэрозольобразующие вещества, инкапсулированные по меньшей мере в одной разрушаемой капсуле, адсорбирующий материал и фильтрующий материал, при этом капсула расположена впереди по ходу адсорбирующего материала. Предпочтительно ароматизатор и аэрозольобразующие вещества испаряются посредством тепла от курительного материала и образуют аэрозоли. Также предпочтительно фильтрующим материалом является жгут ацетатцеллюлозных волокон. Также предпочтительно, что по меньшей мере одна разрушаемая капсула смешана внутри полости с инертным твердым материалом. Согласно дополнительному варианту выполнения способ изготовления курительного изделия включает стадии образования табачного стержня курительного изделия, помещая табачный материал между трубкой и наружным слоем оберточной бумаги; образования фильтра, имеющего множество сегментов, причем по меньшей мере один из указанных сегментов содержит ароматизатор и аэрозольобразующие вещества, инкапсулированные в разрушаемой капсуле; и соединения табачного стержня торец к торцу с указанным фильтром. Краткое описание чертежей Фиг. 1 - вид в перспективе курительного изделия, имеющего полую сердцевину и фильтр. Фиг. 2 - вид в продольном разрезе курительного изделия на фиг. 1 с полой сердцевиной и капсулой,содержащей ароматизатор и аэрозольобразующие вещества в фильтре. Фиг. 3 - вид в продольном разрезе альтернативного варианта выполнения курительного изделия на фиг. 2 с полой сердцевиной и капсулами, содержащими ароматизатор и аэрозольобразующие вещества в фильтре. Фиг. 4 - вид капсулы для использования с курительным изделием, при этом капсула содержит ароматизатор и аэрозольобразующие вещества. Подробное описание изобретения На фиг. 1 показан перспективный вид курительного изделия 10 в виде сигареты, имеющей полую сердцевину и фильтр, содержащий разрушаемую капсулу с ароматизатором и аэрозольобразующими веществами. Курительные изделия 10 в виде сигарет обычно содержат в общем цилиндрический стержень 20 из курительного материала 21 (показан на фиг. 2) в ограничивающей наружной обертке 30. Наружная обертка 30 обычно является оберткой из пористого оберточного материала или бумаги. Стержень 20 обычно называется "табачным стержнем" и имеет зажигаемый конец 12 и мундштучный конец 14 (показано на фиг. 2). Табачный стержень 20 как таковой горит назад от его зажигаемого конца 12 по направлению к его противоположному концу (т.е. мундштучному концу 14), и курительный материал 21 табачного стержня 20 расходуется вследствие горения во время периода курения. Курительным материалом 21 предпочтительно является резаный табак или скрошенный табак. Однако может быть использован любой подходящий курительный материал 21. Здесь относительные положения "впереди по ходу" и "позади по ходу" между сегментами фильтра-1 016512 и другими частями описываются относительно направления главной струи дыма, когда она втягивается из табачного стержня 20 и через многокомпонентную фильтрующую систему 40. Кроме того, курительное изделие 10 содержит фильтр 40, примыкающий к мундштучному концу 14 табачного стержня 20, так что фильтр 40 и табачный стержень 20 расположены на одной оси торец к торцу, предпочтительно упираясь друг в друга. Фильтр 40 имеет в общем цилиндрическую форму, а его диаметр, по существу, равен диаметру табачного стержня 20. Концы (т.е. передний по ходу конец 16 (показан на фиг. 2) и задний по ходу конец 18) фильтра 40 открыты, чтобы позволить прохождение воздуха и дыма через них. Фильтр 40 включает в себя множество сегментов 42, ограниченных оберточным материалом 44. Оберточный материал 44 - это бумага, которая, возможно, содержит угольный материал. Оберточный материал 44 ограничивает фильтр 40 по всей длине. Фильтр 40 прикреплен к табачному стержню 20 мундштучным материалом 50, который ограничивает как фильтр 40 по всей длине, так и примыкающую часть табачного стержня 20. Мундштучный материал 50 обычно является бумажным материалом; но может быть использован любой подходящий материал. Внутренняя поверхность мундштучного материала 50 прочно прикреплена к наружной поверхности оберточного материала 44 и наружной поверхности оберточного материала 30 табачного стержня 20 с использованием подходящего клея. Курительное изделие с вентиляцией или разбавлением воздухом может быть снабжено средством разбавления воздухом как, например, рядом вентиляционных отверстий или перфораций (не показаны), каждое из которых продолжается через мундштучный материал 50 и, возможно, через оберточный материал 44. На фиг. 2 показано курительное изделие 10 с фиг. 1 в виде сигареты, имеющей концентричную полую сердцевину или трубку 60 и фильтр 40. Фильтр включает в себя капсулу 70, содержащую ароматизатор 72 и аэрозольобразующие вещества 74. Как показано на фиг. 2, табачный стержень 20 состоит из курительного материала 21, центральной полой трубки 60, которая окружена курительным материалом 21,и наружного слоя из сигаретного оберточного материала (бумаги) 30. Центральная трубка 60 внутри цилиндра из курительного материала 21 предпочтительно продолжается на всем протяжении до мундштучного конца 14 табачного стержня 20 и упирается в передний по ходу конец 16 фильтра 40. Центральная полая трубка 60 имеет внутренний диаметр 64 предпочтительно от около 1 до 3,5 мм и предпочтительно от около 2 до 3 мм. Стенки 66 полой трубки 60 могут быть изготовлены из бумаги на целлюлозной основе, бумаги на табачной основе и/или подходящей горючей пленки. С другой стороны, полая сердцевинная трубка 60 может быть формована, экструдирована или образована из горючих материалов как, например, купажного табака и/или материалов на целлюлозной основе с использованием подходящих связующих как, например, пектина, гуаровой камеди, гидроксипропилцеллюлозы (ГПЦ) и гидроксипропилметилцеллюлозы (ГПМЦ). Кроме того, как можно понять, полая трубка 60 может иметь полностью начиненный конец 62 (показан на фиг. 3) из около 5 мм курительного материала 21 для способствования зажиганию курительного изделия 10. Как показано на фиг. 2, курительное изделие 10 содержит цилиндрический табачный стержень 20 из курительного материала 21, например, табачной мешки, имеющий в себе центральную трубку 60, и многокомпонентный фильтр 40, прикрепленный к табачному стержню 20 мундштучной бумагой 50 (показано на фиг. 1). При зажигании курительного изделия 10 образуется главная струя дыма, которая втягивается из табачного стержня 20 и через фильтр 40. Фильтр 40 предпочтительно содержит множество сегментов 42 фильтра (показано на фиг. 1), включая жидкость 71 (показано на фиг. 4), включающую в себя по меньшей мере один ароматизатор 72 и аэрозольобразующие вещества 74. Жидкость 71 предпочтительно является раствором или эмульсией, содержащейся внутри капсулы 70. Капсула 70 предпочтительно изготовлена из разрушаемого материала, что при сдавливании фильтра 40 капсула 70 разрушается или разрывается, выделяя жидкость 72, содержащую ароматизатор 72 и аэрозольобразующие вещества 74. аэрозольобразующие вещества 74, содержащиеся в капсуле 70, по своей природе предпочтительно являются гидрофобными. Однако в число аэрозольобразующих веществ 74 могут также входить пропиленгликоль, глицерин, пропиленкарбонат, триацетин или другие подходящие вещества. Как можно понять, так как ароматизатор 72 и аэрозольобразующие вещества 74 заключены в герметичную капсулу 70,то могут быть сведены к минимуму их миграция и, следовательно, деактивация пористых адсорбентов 76. Хотя показана единственная капсула 70, в альтернативном варианте, как можно понять, в фильтрующей системе 40 может быть расположено более одной капсулы 70, например, скорее несколько капсул,чем одна капсула 70. На фиг. 3 показано множество капсул 70, расположенных в полости 73 фильтра 40. Диаметр капсулы 70 может варьироваться от около 200 мкм до около 6,0 мм, а диаметр микрокапсул - от около 200 до 750 мкм. В варианте выполнения, имеющем единственную капсулу 70, капсула 70 имеет наружный диаметр предпочтительно от около 2 до 5 мм и предпочтительнее от около 3 до 4 мм. Если используется множество капсул 70, то капсулы 70 имеют наружный диаметр предпочтительно от около 250 мкм до 2 мм и предпочтительнее около 500 мкм. Однако наружный диаметр капсул 70 может варьироваться в зависимости от диаметра курительного изделия 10 и количества капсул 70 в фильтрующей системе 40. Как показано на фиг. 2 и 3, адсорбирующий материал 76 предпочтительно расположен позади по-2 016512 ходу капсулы 70. Однако, как можно понять, адсорбирующий материал 76 может быть расположен впереди по ходу капсулы 70, содержащей ароматизатор 72 и аэрозольобразующие вещества 74, показанные на фиг. 4. Адсорбент 76 предпочтительно состоит из пористых материалов, включая активированные угли, цеолиты, силикагели или адсорбенты на основе полимеров. Как показано на фиг. 2, адсорбирующий материал 76 предпочтительно расположен между передним по ходу и задним по ходу сегментами или штрангами фильтрующего материала 78. Фильтрующим материалом 78 предпочтительно является жгут ацетатцеллюлозных волокон, имеющий низкое сопротивление втягиванию (НСВ). Однако может быть использован любой подходящий фильтрующий материал 78. До курения курильщик сдавливает и разрушает капсулу 70, выделяющую жидкость 71, включающую в себя ароматизаторы 72 и аэрозольобразующие вещества 74. В варианте выполнения, показанном на фиг. 2 и 3, в полость 73 может быть добавлен инертный твердый материал 75. Как показано на фиг. 2 и 3, инертный твердый материал 75 предпочтительно смешан внутри полости 73, содержащей капсулы 70, и обеспечивает твердую поверхность для способствования разрушению или разрыву капсулы 70. Во время курения тепло при каждой затяжке конвективно передается с дымом сигареты от зажигаемого конца 12 через полую сердцевину или трубку 60 к мундштучному концу 14 табачного стержня 20. Ароматизатор 72 и аэрозольобразующие вещества 74 испаряются под действием тепла и образуют аэрозоли. Как можно понять, выделение аэрозолей может быть также достигнуто термическим разложением или плавлением наружной оболочки 80 капсулы 70. Как можно понять, в одном варианте выполнения курительного изделия 10 с полой сердцевиной или трубкой 60 ограниченное количество тепла может во время каждой затяжки передаваться к мундштучному концу 14 табачного стержня 20. Соответственно этому ароматизатор 72 и аэрозольобразующие вещества 74 предпочтительно имеют относительно высокую летучесть и высокое давление пара в фильтрующей системе 40 для того, чтобы производить эффективное количество аэрозолей. Кроме того,состав общего дисперсного вещества (ОДВ) можно изменять, вводя инертные аэрозоли в главный поток дыма. Как можно понять, благодаря капсулированию ароматизатора 72 и аэрозольобразующих веществ 74 уменьшаются случаи образования пятен на поверхности курительного изделия и деактивации адсорбирующих материалов 76 во время старения. Кроме того, так как летучие ароматизатор 72 и аэрозольобразующие вещества 74 капсулированы, то сводится к минимуму миграция ароматизатора 72 и аэрозольобразующих веществ 74 во время срока годности при хранении. На фиг. 3 показан дополнительный вариант выполнения курительного изделия на фиг. 2, имеющего концентричную полую сердцевину или трубку 60 и множество капсул 70, содержащих ароматизатор 72 и аэрозольобразующие вещества 74. Как показано на фиг. 3, множество капсул 70, содержащих ароматизатор 72 и аэрозольобразующие вещества 74, расположено впереди по ходу адсорбирующего материала 76. С каждой стороны адсорбирующего материала 76 расположен штранг фильтрующего материала 78. Множество капсул 70 может содержать сходные ароматизатор 72 и аэрозольобразующие вещества 74 или разные ароматизатор 72 и аэрозольобразующие вещества 74. Например, может оказаться желательным то, чтобы предотвращать объединение ароматизатора 72 и аэрозольобразующих веществ 72 вследствие их композиции до тех пор, пока капсулы 70 не будут разорваны курильщиком. Кроме того, как показано на фиг. 3, зажигаемый конец 12 центральной трубки 60 табачного стержня 20 может быть начинен курительным материалом 21, который будет достаточным, по меньшей мере, для первой затяжки. Как можно понять, это позволяет легко зажигать курительное изделие 10. Полая трубка 60 может иметь полностью начиненный конец 62 с около 5 мм курительного материала 21. Вокруг вышеупомянутого курительного материала 21 может быть помещен начиночный разрыхленный табак или другой подходящий материал для поддержания визуальной целостности курительного изделия 10. Во время первой затяжки дым от сгоревшей начинки проходит через полую трубку 60 к фильтру 40. На фиг. 4 показана капсула 70, содержащая ароматизатор 72 аэрозольобразующие вещества, капсулированные в наружную оболочку 80. Наружная оболочка 80 капсулы 70 может состоять из материала на основе полисахарида, как, например, пектина и алигината, желатина, парафина, поливинилового спирта,смеси винилацетата и алгина или любого другого подходящего материала. Как можно понять, существует множество способов изготовления капсул 70. Таким образом, капсулы 70 могут быть различных форм и размеров, различаясь по сопротивлению к кинетическим силам, необходимым для разрушения или разрыва капсулы 70, и могут быть из альтернативных материалов и с альтернативным содержимым. Кроме того, усилие для разрушения или разрыва капсулы может варьироваться от около 15 до около 2500 г и наиболее предпочтительно от около 800 до 1200 г в зависимости от материала наружной оболочки 80. Капсулы 70 содержат ароматизатор 72, который может иметь запах по выбору, как, например, запахи перечной мяты, кокосового ореха, жареного и/или поджаренного продукта или любого ароматизирующего масла или композиции, которые могут быть капсулированы. Кроме того, концентрацию ароматизатора 72 в каждой капсуле можно регулировать или видоизменять для обеспечения желаемого количества ароматизатора 72. Таким образом, концентрация ароматизатора 72 в каждой капсуле 70 может быть одинаковой или может быть различной в зависимости от желаемого запаха. Как будет понятно, предшествующее описание является описанием предпочтительных вариантов выполнения и, следовательно, лишь отражает изделие и способы его изготовления. Как можно понять,-3 016512 для специалистов в данной области техники в свете вышеприведенных технических решений будут вполне очевидны многочисленные изменения и модификации разных вариантов выполнения. Таким образом, могут быть осуществлены примерные варианты выполнения, а также альтернативные варианты выполнения изделий и способов, не выходя за пределы изобретения и не отклоняясь от его сущности,изложенных в прилагаемой формуле изобретения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Курительное изделие (10), содержащее цилиндр (20) курительного материала (21); центральную трубку (60) внутри цилиндра курительного материала, при этом при каждой затяжке тепло конвективно передается с дымом от зажженного конца (12) цилиндра курительного материала через центральную трубку к мундштучному концу (14) цилиндра курительного материала; фильтр (40), прикрепленный к цилиндру курительного материала и содержащий множество сегментов (42), причем по меньшей мере один из множества сегментов содержит ароматизатор (72) и аэрозольобразующие вещества (74), инкапсулированные по меньшей мере в одной разрушаемой капсуле (70),причем указанная по меньшей мере одна разрушаемая капсула (70) находится с передней по ходу стороны от первого фильтрующего материала (78), адсорбирующего материала (76) и второго фильтрующего материала (78), при этом указанная по меньшей мере одна разрушаемая капсула (70) содержит наружную оболочку, которая термически разлагается, выделяя ароматизатор и аэрозольобразующие вещества. 2. Курительное изделие (10) по п.1, в котором ароматизатор (72) и аэрозольобразующие вещества(74) испаряются посредством тепла от курительного материала (21) и образуют аэрозоли. 3. Курительное изделие (10) по п.1, в котором трубка (60) продолжается до места соединения с фильтром (40). 4. Курительное изделие (10) по любому предшествующему пункту, в котором указанная по меньшей мере одна разрушаемая капсула содержит множество разрушаемых капсул (70). 5. Курительное изделие (10) по любому предшествующему пункту, дополнительно содержащее штранг (62) курительного материала внутри трубки на зажигаемом конце цилиндра (20) из курительного материала (21). 6. Курительное изделие (10) по любому предшествующему пункту, в котором указанная по меньшей мере одна разрушаемая капсула (70) смешана внутри полости (73) с инертным твердым материалом(75). 7. Курительное изделие (10) по любому предшествующему пункту, в котором по меньшей мере один из множества сегментов (42) содержит многочисленные разрушаемые капсулы (70), при этом каждая капсула включает в себя одинаковые или разные ароматизаторы (72) и аэрозольобразующие вещества (74). 8. Способ изготовления курительного изделия (10), включающий образование табачного стержня (20) курительного изделия, помещая табачный материал (21) между трубкой (60) и наружным слоем оберточной бумаги (30); соединение указанного табачного стержня (20) торец к торцу с фильтром (40), содержащим множество сегментов (42), причем по меньшей мере один из множества сегментов содержит ароматизатор (72) и аэрозольобразующие вещества (74), инкапсулированные по меньшей мере в одной разрушаемой капсуле (70), причем указанная по меньшей мере одна разрушаемая капсула (70) находится с передней по ходу стороны от первого фильтрующего материала (78), адсорбирующего материала (76) и второго фильтрующего материала (78), при этом указанная по меньшей мере одна разрушаемая капсула (70) содержит наружную оболочку, которая термически разлагается, выделяя ароматизатор и аэрозольобразующие вещества. 9. Способ изготовления курительного изделия (10), включающий образование табачного стержня (20) курительного изделия, помещая табачный материал (21) между трубкой (60) и наружным слоем оберточной бумаги (30); образование фильтра (40), содержащего множество сегментов (42), причем по меньшей мере один из множества сегментов содержит ароматизатор (72) и аэрозольобразующие вещества (74), инкапсулированные по меньшей мере в одной разрушаемой капсуле (70), причем указанная по меньшей мере одна разрушаемая капсула (70) находится с передней по ходу стороны от первого фильтрующего материала(78), адсорбирующего материала (76) и второго фильтрующего материала (78), при этом указанная по меньшей мере одна разрушаемая капсула (70) содержит наружную оболочку, которая термически разлагается, выделяя ароматизатор и аэрозольобразующие вещества, и соединение указанного табачного стержня (20) торец к торцу с указанным фильтром (40).
