Машина для сборки упаковок из плоских заготовок

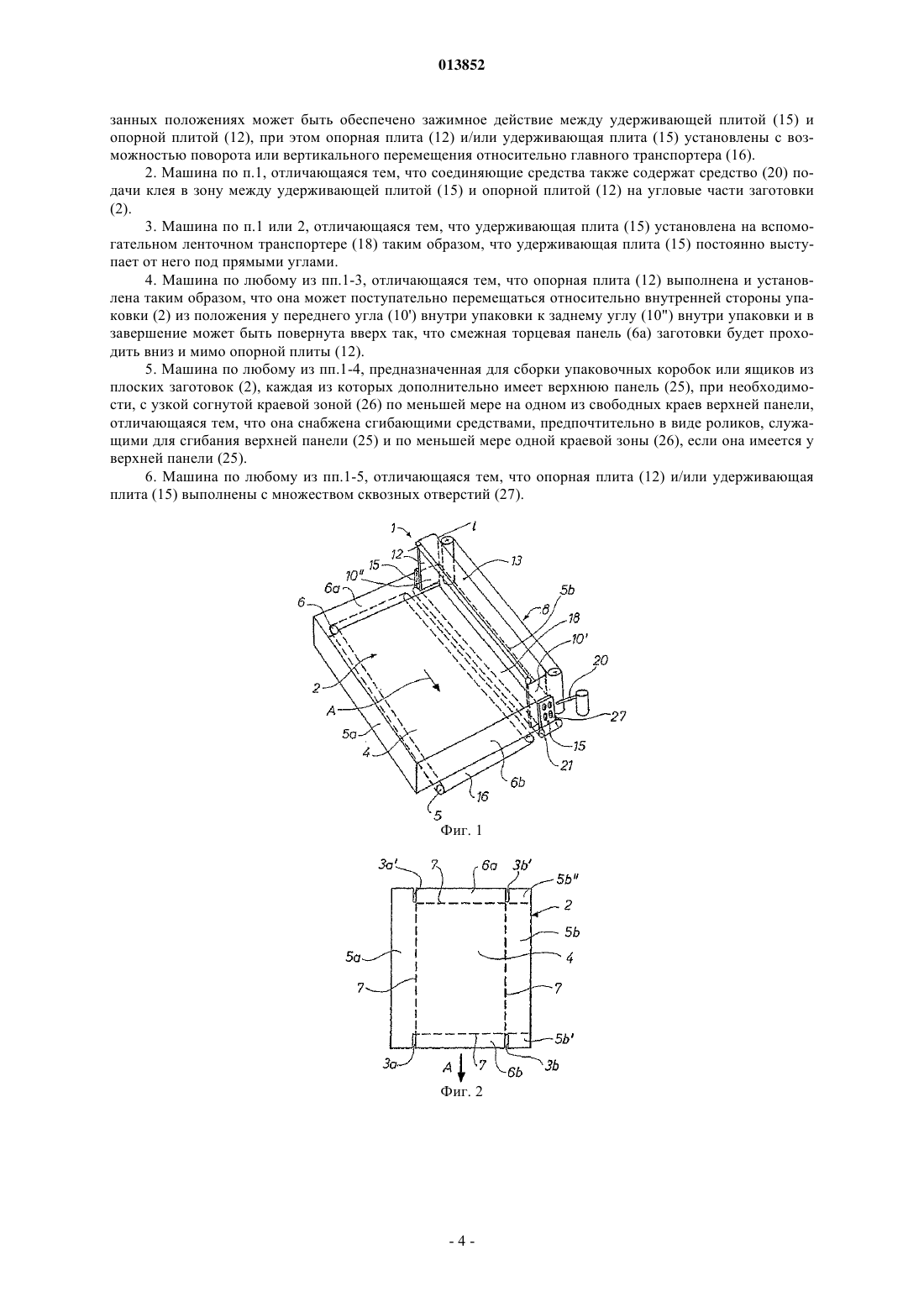

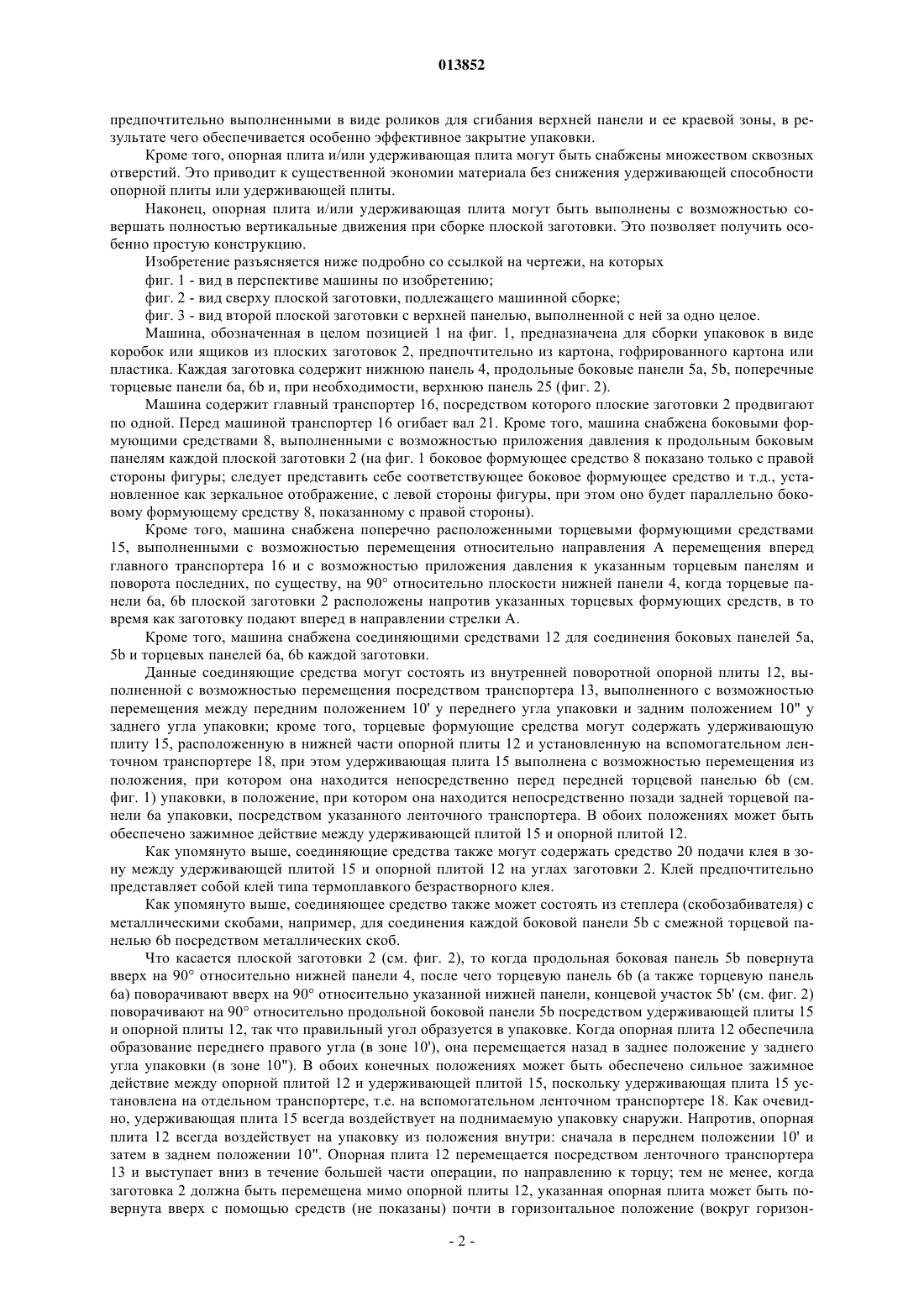

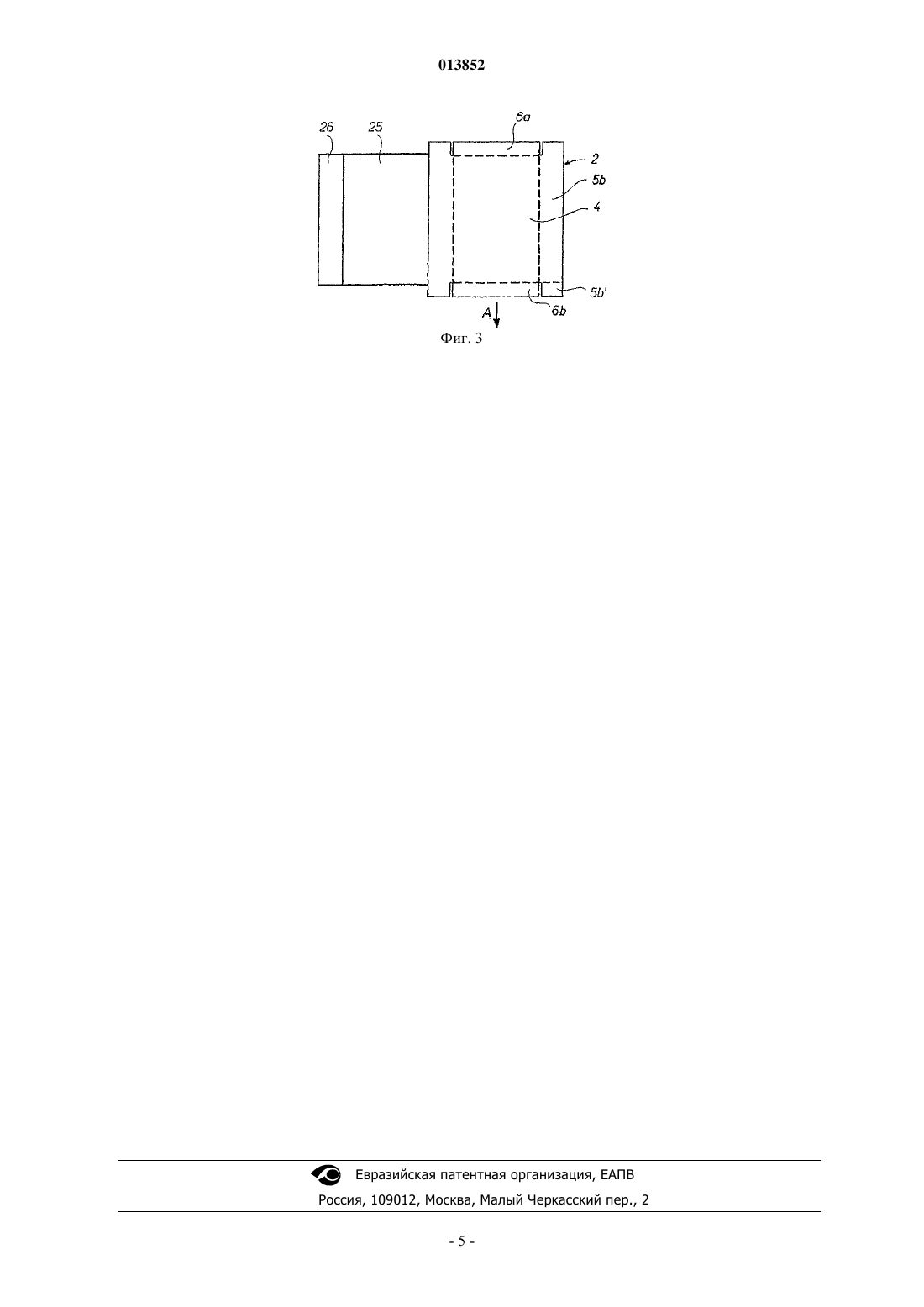

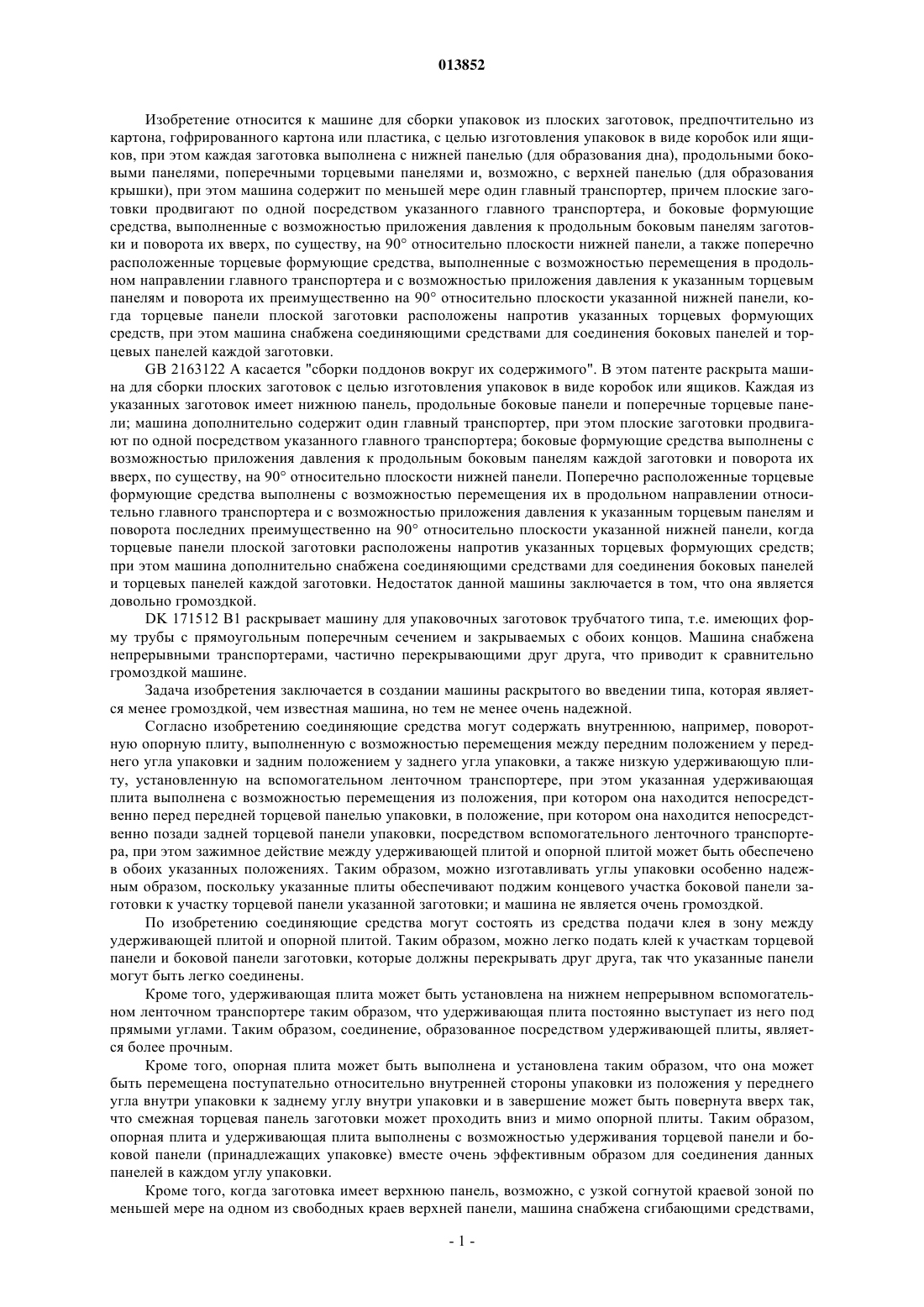

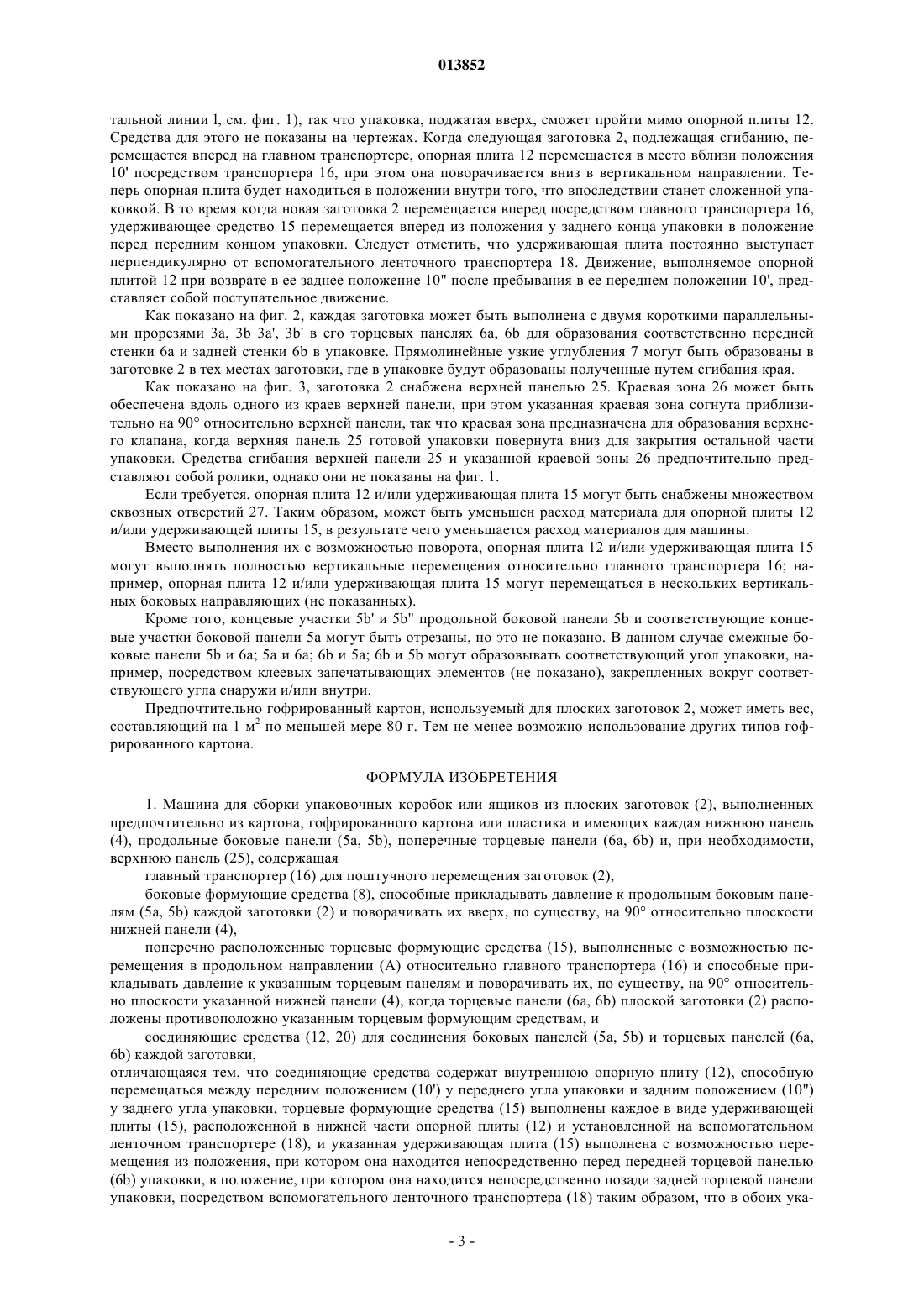

МАШИНА ДЛЯ СБОРКИ УПАКОВОК ИЗ ПЛОСКИХ ЗАГОТОВОК(71)(73) Заявитель и патентовладелец: ИНТЕР ИКЕА СИСТЕМЗ Б.В. (NL) Предложена машина (1) для сборки упаковочных коробок или ящиков из плоских заготовок (2),выполненных предпочтительно из картона, гофрированного картона или пластика, содержащая главный транспортер (16) для поштучного перемещения заготовок (2), боковые формующие средства (8), способные прикладывать давление к продольным боковым панелям (5 а, 5b) каждой заготовки (2) и поворачивать их вверх, по существу, на 90 относительно плоскости нижней панели (4), поперечно расположенные торцевые формующие средства (15), выполненные с возможностью перемещения в продольном направлении (А) относительно главного транспортера(16) и способные прикладывать давление к указанным торцевым панелям и поворачивать их, по существу, на 90 относительно плоскости указанной нижней панели (4), когда торцевые панели(6 а, 6b) плоской заготовки (2) расположены противоположно указанным торцевым формующим средствам, и соединяющие средства (12, 20) для соединения боковых панелей (5 а, 5b) и торцевых панелей (6 а, 6b) каждой заготовки. В данной машине соединяющие средства содержат внутреннюю опорную плиту (12), способную перемещаться между передним положением (10') у переднего угла упаковки и задним положением (10") у заднего угла упаковки, торцевые формующие средства (15) выполнены каждое в виде удерживающей плиты (15), расположенной в нижней части опорной плиты (12) и установленной на вспомогательном ленточном транспортере (18), и указанная удерживающая плита (15) выполнена с возможностью перемещения из положения,при котором она находится непосредственно перед передней торцевой панелью (6b) упаковки, в положение, при котором она находится непосредственно позади задней торцевой панели упаковки, посредством вспомогательного ленточного транспортера (18) таким образом, что в обоих указанных положениях может быть обеспечено зажимное действие между удерживающей плитой(15) и опорной плитой (12), при этом опорная плита (12) и/или удерживающая плита (15) установлены с возможностью поворота или вертикального перемещения относительно главного транспортера (16). 013852 Изобретение относится к машине для сборки упаковок из плоских заготовок, предпочтительно из картона, гофрированного картона или пластика, с целью изготовления упаковок в виде коробок или ящиков, при этом каждая заготовка выполнена с нижней панелью (для образования дна), продольными боковыми панелями, поперечными торцевыми панелями и, возможно, с верхней панелью (для образования крышки), при этом машина содержит по меньшей мере один главный транспортер, причем плоские заготовки продвигают по одной посредством указанного главного транспортера, и боковые формующие средства, выполненные с возможностью приложения давления к продольным боковым панелям заготовки и поворота их вверх, по существу, на 90 относительно плоскости нижней панели, а также поперечно расположенные торцевые формующие средства, выполненные с возможностью перемещения в продольном направлении главного транспортера и с возможностью приложения давления к указанным торцевым панелям и поворота их преимущественно на 90 относительно плоскости указанной нижней панели, когда торцевые панели плоской заготовки расположены напротив указанных торцевых формующих средств, при этом машина снабжена соединяющими средствами для соединения боковых панелей и торцевых панелей каждой заготовки.GB 2163122 А касается "сборки поддонов вокруг их содержимого". В этом патенте раскрыта машина для сборки плоских заготовок с целью изготовления упаковок в виде коробок или ящиков. Каждая из указанных заготовок имеет нижнюю панель, продольные боковые панели и поперечные торцевые панели; машина дополнительно содержит один главный транспортер, при этом плоские заготовки продвигают по одной посредством указанного главного транспортера; боковые формующие средства выполнены с возможностью приложения давления к продольным боковым панелям каждой заготовки и поворота их вверх, по существу, на 90 относительно плоскости нижней панели. Поперечно расположенные торцевые формующие средства выполнены с возможностью перемещения их в продольном направлении относительно главного транспортера и с возможностью приложения давления к указанным торцевым панелям и поворота последних преимущественно на 90 относительно плоскости указанной нижней панели, когда торцевые панели плоской заготовки расположены напротив указанных торцевых формующих средств; при этом машина дополнительно снабжена соединяющими средствами для соединения боковых панелей и торцевых панелей каждой заготовки. Недостаток данной машины заключается в том, что она является довольно громоздкой.DK 171512 В 1 раскрывает машину для упаковочных заготовок трубчатого типа, т.е. имеющих форму трубы с прямоугольным поперечным сечением и закрываемых с обоих концов. Машина снабжена непрерывными транспортерами, частично перекрывающими друг друга, что приводит к сравнительно громоздкой машине. Задача изобретения заключается в создании машины раскрытого во введении типа, которая является менее громоздкой, чем известная машина, но тем не менее очень надежной. Согласно изобретению соединяющие средства могут содержать внутреннюю, например, поворотную опорную плиту, выполненную с возможностью перемещения между передним положением у переднего угла упаковки и задним положением у заднего угла упаковки, а также низкую удерживающую плиту, установленную на вспомогательном ленточном транспортере, при этом указанная удерживающая плита выполнена с возможностью перемещения из положения, при котором она находится непосредственно перед передней торцевой панелью упаковки, в положение, при котором она находится непосредственно позади задней торцевой панели упаковки, посредством вспомогательного ленточного транспортера, при этом зажимное действие между удерживающей плитой и опорной плитой может быть обеспечено в обоих указанных положениях. Таким образом, можно изготавливать углы упаковки особенно надежным образом, поскольку указанные плиты обеспечивают поджим концевого участка боковой панели заготовки к участку торцевой панели указанной заготовки; и машина не является очень громоздкой. По изобретению соединяющие средства могут состоять из средства подачи клея в зону между удерживающей плитой и опорной плитой. Таким образом, можно легко подать клей к участкам торцевой панели и боковой панели заготовки, которые должны перекрывать друг друга, так что указанные панели могут быть легко соединены. Кроме того, удерживающая плита может быть установлена на нижнем непрерывном вспомогательном ленточном транспортере таким образом, что удерживающая плита постоянно выступает из него под прямыми углами. Таким образом, соединение, образованное посредством удерживающей плиты, является более прочным. Кроме того, опорная плита может быть выполнена и установлена таким образом, что она может быть перемещена поступательно относительно внутренней стороны упаковки из положения у переднего угла внутри упаковки к заднему углу внутри упаковки и в завершение может быть повернута вверх так,что смежная торцевая панель заготовки может проходить вниз и мимо опорной плиты. Таким образом,опорная плита и удерживающая плита выполнены с возможностью удерживания торцевой панели и боковой панели (принадлежащих упаковке) вместе очень эффективным образом для соединения данных панелей в каждом углу упаковки. Кроме того, когда заготовка имеет верхнюю панель, возможно, с узкой согнутой краевой зоной по меньшей мере на одном из свободных краев верхней панели, машина снабжена сгибающими средствами,-1 013852 предпочтительно выполненными в виде роликов для сгибания верхней панели и ее краевой зоны, в результате чего обеспечивается особенно эффективное закрытие упаковки. Кроме того, опорная плита и/или удерживающая плита могут быть снабжены множеством сквозных отверстий. Это приводит к существенной экономии материала без снижения удерживающей способности опорной плиты или удерживающей плиты. Наконец, опорная плита и/или удерживающая плита могут быть выполнены с возможностью совершать полностью вертикальные движения при сборке плоской заготовки. Это позволяет получить особенно простую конструкцию. Изобретение разъясняется ниже подробно со ссылкой на чертежи, на которых фиг. 1 - вид в перспективе машины по изобретению; фиг. 2 - вид сверху плоской заготовки, подлежащего машинной сборке; фиг. 3 - вид второй плоской заготовки с верхней панелью, выполненной с ней за одно целое. Машина, обозначенная в целом позицией 1 на фиг. 1, предназначена для сборки упаковок в виде коробок или ящиков из плоских заготовок 2, предпочтительно из картона, гофрированного картона или пластика. Каждая заготовка содержит нижнюю панель 4, продольные боковые панели 5 а, 5b, поперечные торцевые панели 6 а, 6b и, при необходимости, верхнюю панель 25 (фиг. 2). Машина содержит главный транспортер 16, посредством которого плоские заготовки 2 продвигают по одной. Перед машиной транспортер 16 огибает вал 21. Кроме того, машина снабжена боковыми формующими средствами 8, выполненными с возможностью приложения давления к продольным боковым панелям каждой плоской заготовки 2 (на фиг. 1 боковое формующее средство 8 показано только с правой стороны фигуры; следует представить себе соответствующее боковое формующее средство и т.д., установленное как зеркальное отображение, с левой стороны фигуры, при этом оно будет параллельно боковому формующему средству 8, показанному с правой стороны). Кроме того, машина снабжена поперечно расположенными торцевыми формующими средствами 15, выполненными с возможностью перемещения относительно направления А перемещения вперед главного транспортера 16 и с возможностью приложения давления к указанным торцевым панелям и поворота последних, по существу, на 90 относительно плоскости нижней панели 4, когда торцевые панели 6 а, 6b плоской заготовки 2 расположены напротив указанных торцевых формующих средств, в то время как заготовку подают вперед в направлении стрелки А. Кроме того, машина снабжена соединяющими средствами 12 для соединения боковых панелей 5 а,5b и торцевых панелей 6 а, 6b каждой заготовки. Данные соединяющие средства могут состоять из внутренней поворотной опорной плиты 12, выполненной с возможностью перемещения посредством транспортера 13, выполненного с возможностью перемещения между передним положением 10' у переднего угла упаковки и задним положением 10" у заднего угла упаковки; кроме того, торцевые формующие средства могут содержать удерживающую плиту 15, расположенную в нижней части опорной плиты 12 и установленную на вспомогательном ленточном транспортере 18, при этом удерживающая плита 15 выполнена с возможностью перемещения из положения, при котором она находится непосредственно перед передней торцевой панелью 6b (см. фиг. 1) упаковки, в положение, при котором она находится непосредственно позади задней торцевой панели 6a упаковки, посредством указанного ленточного транспортера. В обоих положениях может быть обеспечено зажимное действие между удерживающей плитой 15 и опорной плитой 12. Как упомянуто выше, соединяющие средства также могут содержать средство 20 подачи клея в зону между удерживающей плитой 15 и опорной плитой 12 на углах заготовки 2. Клей предпочтительно представляет собой клей типа термоплавкого безрастворного клея. Как упомянуто выше, соединяющее средство также может состоять из степлера (скобозабивателя) с металлическими скобами, например, для соединения каждой боковой панели 5b с смежной торцевой панелью 6b посредством металлических скоб. Что касается плоской заготовки 2 (см. фиг. 2), то когда продольная боковая панель 5b повернута вверх на 90 относительно нижней панели 4, после чего торцевую панель 6b (а также торцевую панель 6a) поворачивают вверх на 90 относительно указанной нижней панели, концевой участок 5b' (см. фиг. 2) поворачивают на 90 относительно продольной боковой панели 5b посредством удерживающей плиты 15 и опорной плиты 12, так что правильный угол образуется в упаковке. Когда опорная плита 12 обеспечила образование переднего правого угла (в зоне 10'), она перемещается назад в заднее положение у заднего угла упаковки (в зоне 10"). В обоих конечных положениях может быть обеспечено сильное зажимное действие между опорной плитой 12 и удерживающей плитой 15, поскольку удерживающая плита 15 установлена на отдельном транспортере, т.е. на вспомогательном ленточном транспортере 18. Как очевидно, удерживающая плита 15 всегда воздействует на поднимаемую упаковку снаружи. Напротив, опорная плита 12 всегда воздействует на упаковку из положения внутри: сначала в переднем положении 10' и затем в заднем положении 10". Опорная плита 12 перемещается посредством ленточного транспортера 13 и выступает вниз в течение большей части операции, по направлению к торцу; тем не менее, когда заготовка 2 должна быть перемещена мимо опорной плиты 12, указанная опорная плита может быть повернута вверх с помощью средств (не показаны) почти в горизонтальное положение (вокруг горизон-2 013852 тальной линии l, см. фиг. 1), так что упаковка, поджатая вверх, сможет пройти мимо опорной плиты 12. Средства для этого не показаны на чертежах. Когда следующая заготовка 2, подлежащая сгибанию, перемещается вперед на главном транспортере, опорная плита 12 перемещается в место вблизи положения 10' посредством транспортера 16, при этом она поворачивается вниз в вертикальном направлении. Теперь опорная плита будет находиться в положении внутри того, что впоследствии станет сложенной упаковкой. В то время когда новая заготовка 2 перемещается вперед посредством главного транспортера 16,удерживающее средство 15 перемещается вперед из положения у заднего конца упаковки в положение перед переднимконцом упаковки. Следует отметить, что удерживающая плита постоянно выступает перпендикулярно от вспомогательного ленточного транспортера 18. Движение, выполняемое опорной плитой 12 при возврате в ее заднее положение 10" после пребывания в ее переднем положении 10', представляет собой поступательное движение. Как показано на фиг. 2, каждая заготовка может быть выполнена с двумя короткими параллельными прорезями 3a, 3b 3 а', 3b' в его торцевых панелях 6a, 6b для образования соответственно передней стенки 6a и задней стенки 6b в упаковке. Прямолинейные узкие углубления 7 могут быть образованы в заготовке 2 в тех местах заготовки, где в упаковке будут образованы полученные путем сгибания края. Как показано на фиг. 3, заготовка 2 снабжена верхней панелью 25. Краевая зона 26 может быть обеспечена вдоль одного из краев верхней панели, при этом указанная краевая зона согнута приблизительно на 90 относительно верхней панели, так что краевая зона предназначена для образования верхнего клапана, когда верхняя панель 25 готовой упаковки повернута вниз для закрытия остальной части упаковки. Средства сгибания верхней панели 25 и указанной краевой зоны 26 предпочтительно представляют собой ролики, однако они не показаны на фиг. 1. Если требуется, опорная плита 12 и/или удерживающая плита 15 могут быть снабжены множеством сквозных отверстий 27. Таким образом, может быть уменьшен расход материала для опорной плиты 12 и/или удерживающей плиты 15, в результате чего уменьшается расход материалов для машины. Вместо выполнения их с возможностью поворота, опорная плита 12 и/или удерживающая плита 15 могут выполнять полностью вертикальные перемещения относительно главного транспортера 16; например, опорная плита 12 и/или удерживающая плита 15 могут перемещаться в нескольких вертикальных боковых направляющих (не показанных). Кроме того, концевые участки 5b' и 5b" продольной боковой панели 5b и соответствующие концевые участки боковой панели 5 а могут быть отрезаны, но это не показано. В данном случае смежные боковые панели 5b и 6 а; 5 а и 6 а; 6b и 5 а; 6b и 5b могут образовывать соответствующий угол упаковки, например, посредством клеевых запечатывающих элементов (не показано), закрепленных вокруг соответствующего угла снаружи и/или внутри. Предпочтительно гофрированный картон, используемый для плоских заготовок 2, может иметь вес,составляющий на 1 м 2 по меньшей мере 80 г. Тем не менее возможно использование других типов гофрированного картона. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Машина для сборки упаковочных коробок или ящиков из плоских заготовок (2), выполненных предпочтительно из картона, гофрированного картона или пластика и имеющих каждая нижнюю панель(4), продольные боковые панели (5 а, 5b), поперечные торцевые панели (6 а, 6b) и, при необходимости,верхнюю панель (25), содержащая главный транспортер (16) для поштучного перемещения заготовок (2),боковые формующие средства (8), способные прикладывать давление к продольным боковым панелям (5 а, 5b) каждой заготовки (2) и поворачивать их вверх, по существу, на 90 относительно плоскости нижней панели (4),поперечно расположенные торцевые формующие средства (15), выполненные с возможностью перемещения в продольном направлении (А) относительно главного транспортера (16) и способные прикладывать давление к указанным торцевым панелям и поворачивать их, по существу, на 90 относительно плоскости указанной нижней панели (4), когда торцевые панели (6 а, 6b) плоской заготовки (2) расположены противоположно указанным торцевым формующим средствам, и соединяющие средства (12, 20) для соединения боковых панелей (5 а, 5b) и торцевых панелей (6 а,6b) каждой заготовки,отличающаяся тем, что соединяющие средства содержат внутреннюю опорную плиту (12), способную перемещаться между передним положением (10') у переднего угла упаковки и задним положением (10") у заднего угла упаковки, торцевые формующие средства (15) выполнены каждое в виде удерживающей плиты (15), расположенной в нижней части опорной плиты (12) и установленной на вспомогательном ленточном транспортере (18), и указанная удерживающая плита (15) выполнена с возможностью перемещения из положения, при котором она находится непосредственно перед передней торцевой панелью(6b) упаковки, в положение, при котором она находится непосредственно позади задней торцевой панели упаковки, посредством вспомогательного ленточного транспортера (18) таким образом, что в обоих ука-3 013852 занных положениях может быть обеспечено зажимное действие между удерживающей плитой (15) и опорной плитой (12), при этом опорная плита (12) и/или удерживающая плита (15) установлены с возможностью поворота или вертикального перемещения относительно главного транспортера (16). 2. Машина по п.1, отличающаяся тем, что соединяющие средства также содержат средство (20) подачи клея в зону между удерживающей плитой (15) и опорной плитой (12) на угловые части заготовки(2). 3. Машина по п.1 или 2, отличающаяся тем, что удерживающая плита (15) установлена на вспомогательном ленточном транспортере (18) таким образом, что удерживающая плита (15) постоянно выступает от него под прямыми углами. 4. Машина по любому из пп.1-3, отличающаяся тем, что опорная плита (12) выполнена и установлена таким образом, что она может поступательно перемещаться относительно внутренней стороны упаковки (2) из положения у переднего угла (10') внутри упаковки к заднему углу (10") внутри упаковки и в завершение может быть повернута вверх так, что смежная торцевая панель (6 а) заготовки будет проходить вниз и мимо опорной плиты (12). 5. Машина по любому из пп.1-4, предназначенная для сборки упаковочных коробок или ящиков из плоских заготовок (2), каждая из которых дополнительно имеет верхнюю панель (25), при необходимости, с узкой согнутой краевой зоной (26) по меньшей мере на одном из свободных краев верхней панели,отличающаяся тем, что она снабжена сгибающими средствами, предпочтительно в виде роликов, служащими для сгибания верхней панели (25) и по меньшей мере одной краевой зоны (26), если она имеется у верхней панели (25). 6. Машина по любому из пп.1-5, отличающаяся тем, что опорная плита (12) и/или удерживающая плита (15) выполнены с множеством сквозных отверстий (27).
