Дверь для стиральной машины или сушильного барабана

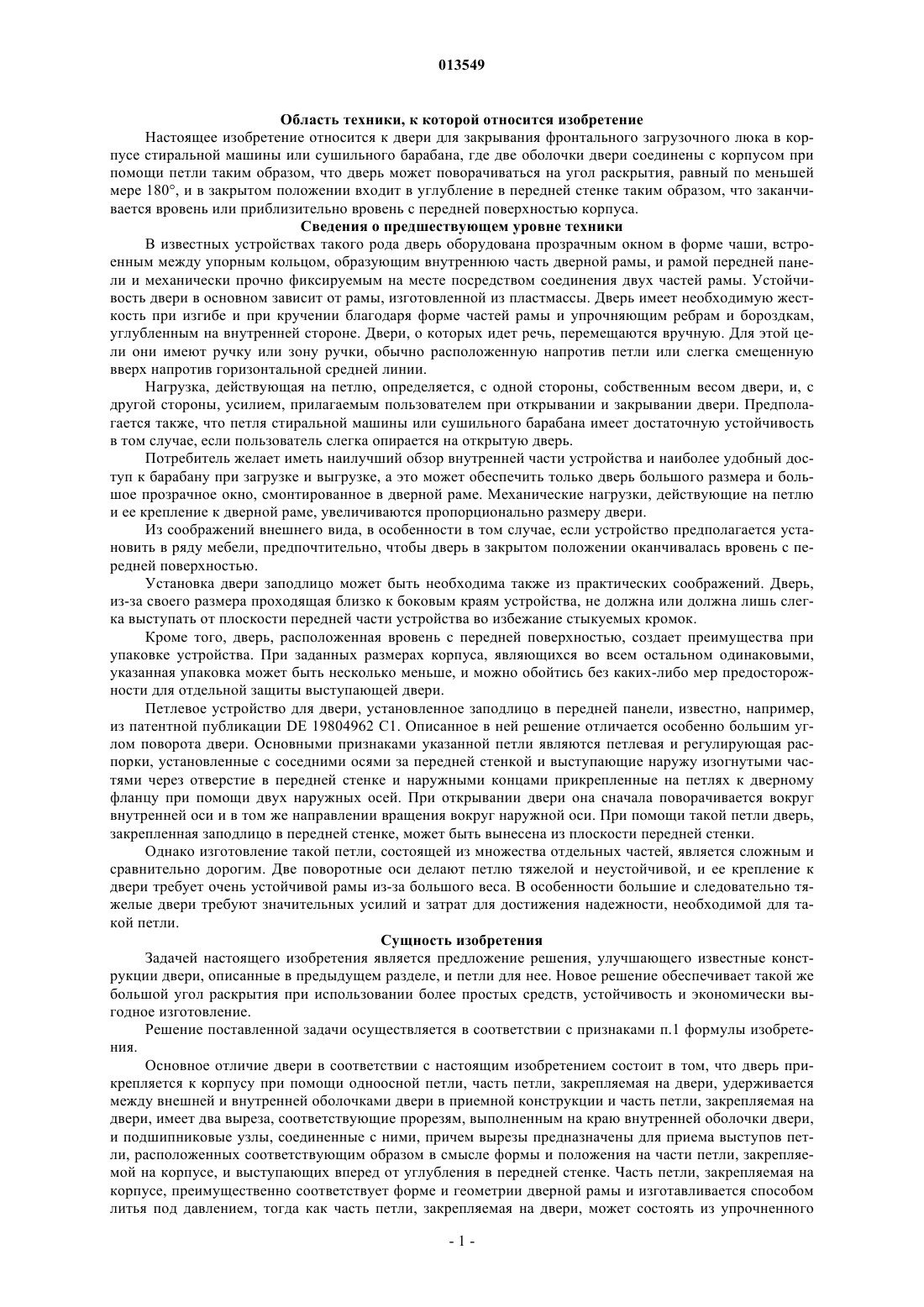

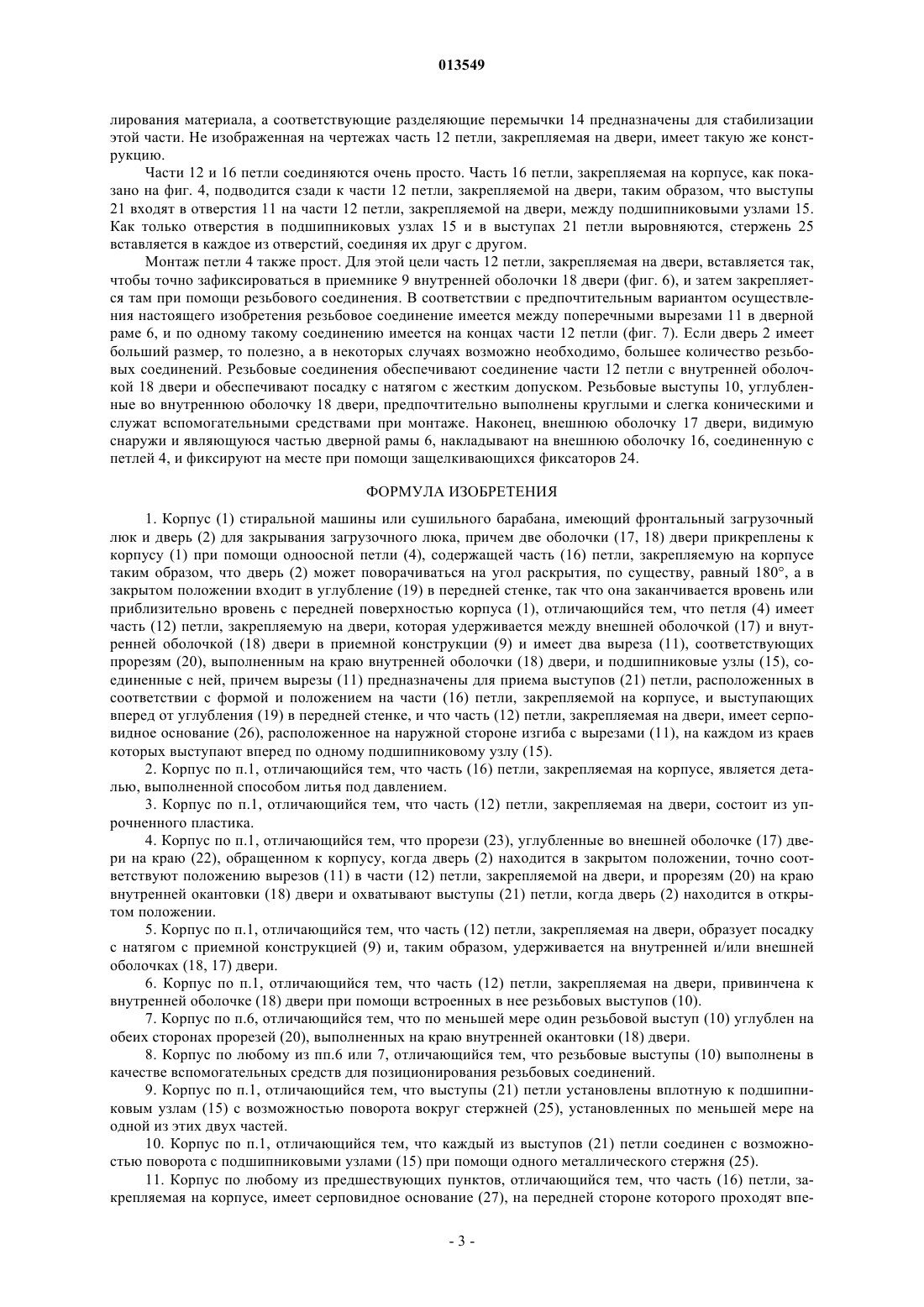

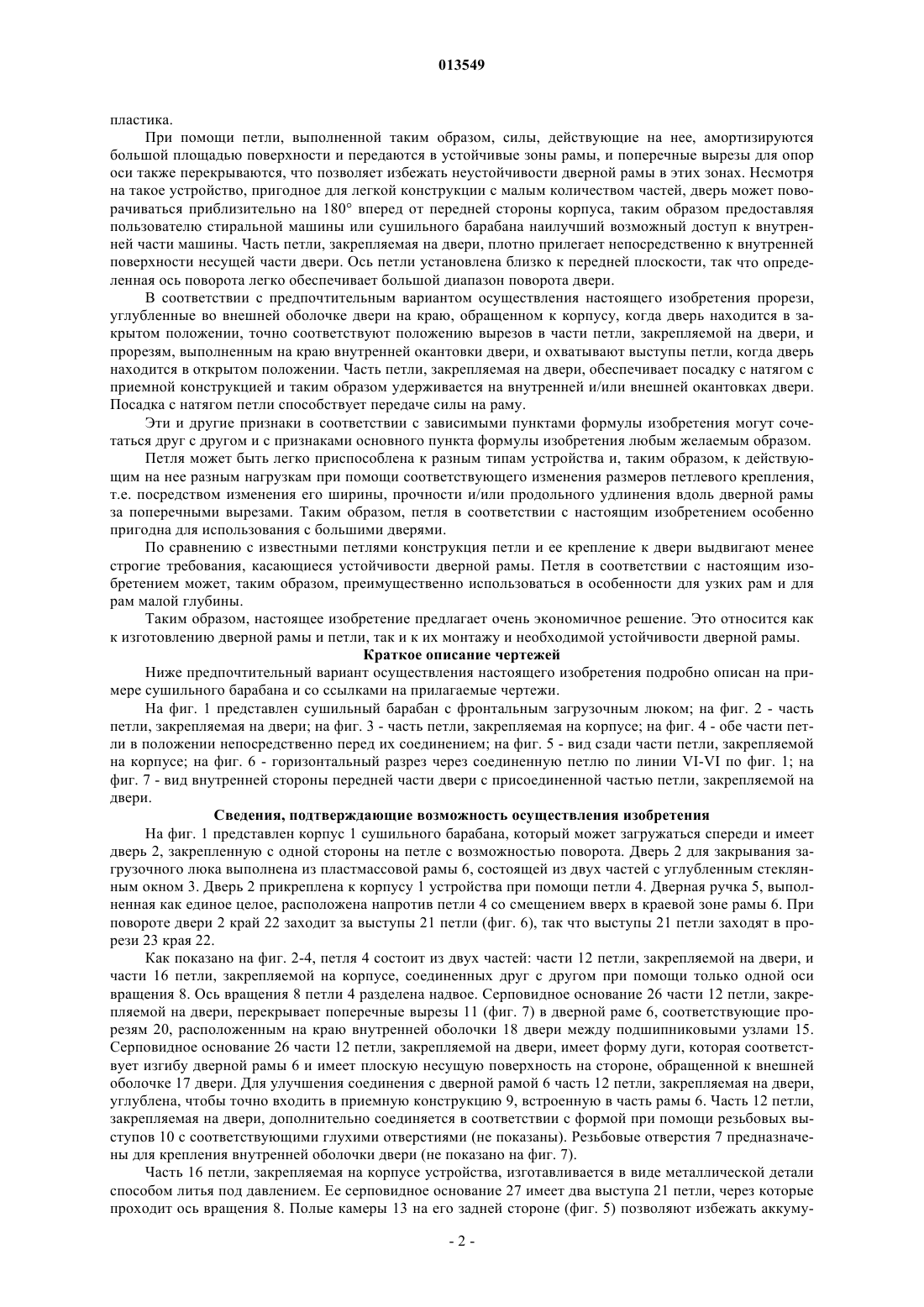

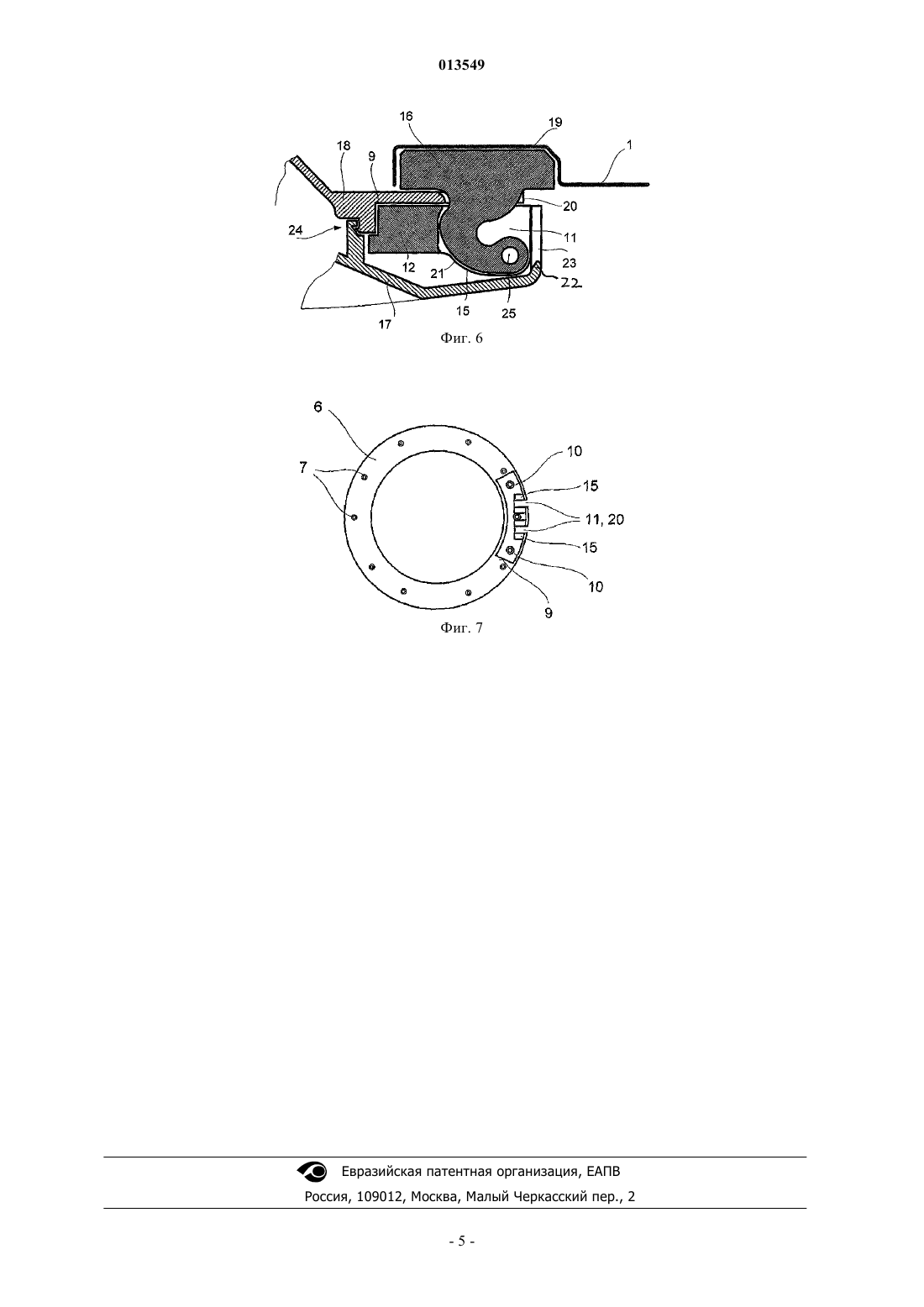

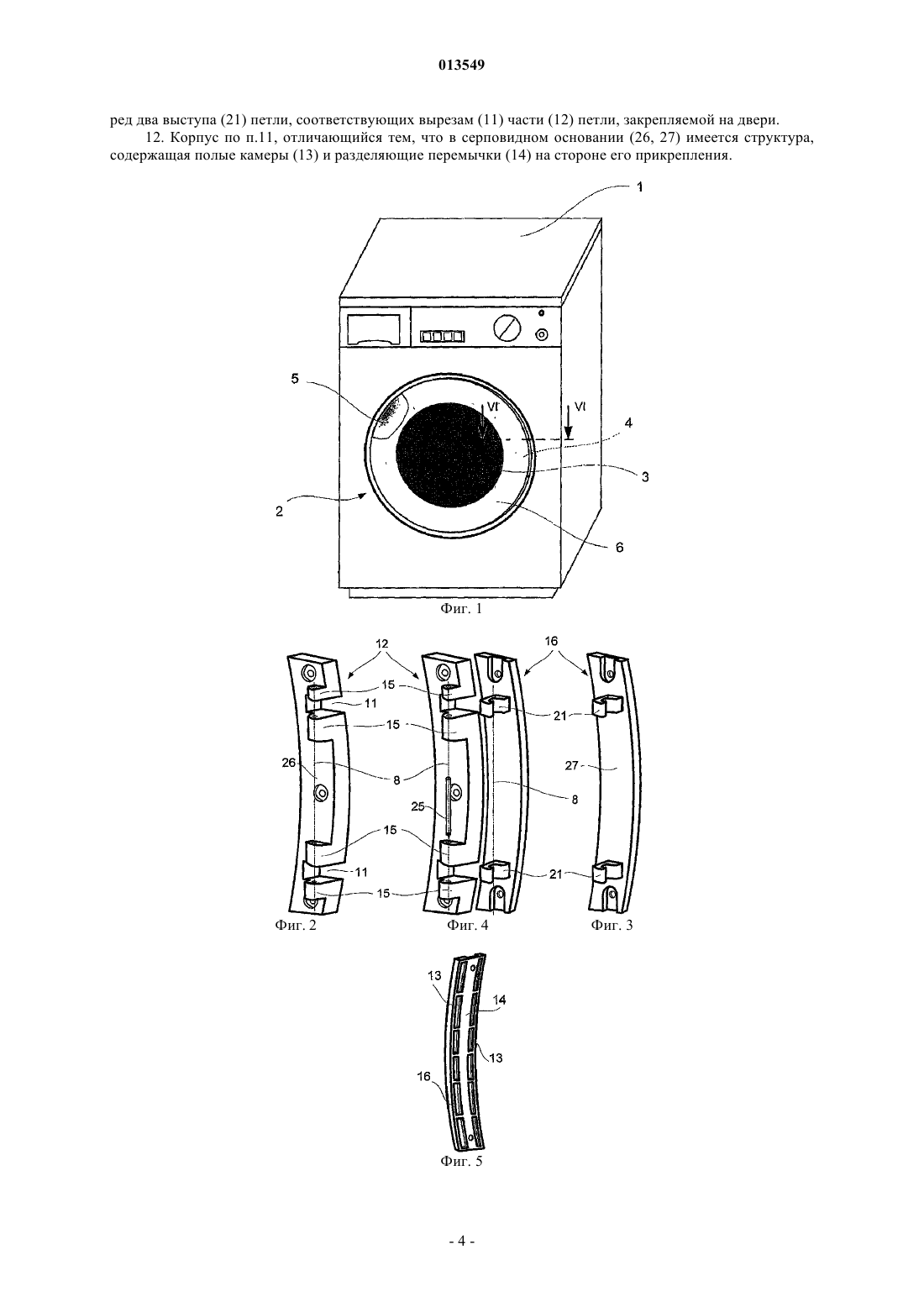

013549 Область техники, к которой относится изобретение Настоящее изобретение относится к двери для закрывания фронтального загрузочного люка в корпусе стиральной машины или сушильного барабана, где две оболочки двери соединены с корпусом при помощи петли таким образом, что дверь может поворачиваться на угол раскрытия, равный по меньшей мере 180, и в закрытом положении входит в углубление в передней стенке таким образом, что заканчивается вровень или приблизительно вровень с передней поверхностью корпуса. Сведения о предшествующем уровне техники В известных устройствах такого рода дверь оборудована прозрачным окном в форме чаши, встроенным между упорным кольцом, образующим внутреннюю часть дверной рамы, и рамой передней панели и механически прочно фиксируемым на месте посредством соединения двух частей рамы. Устойчивость двери в основном зависит от рамы, изготовленной из пластмассы. Дверь имеет необходимую жесткость при изгибе и при кручении благодаря форме частей рамы и упрочняющим ребрам и бороздкам,углубленным на внутренней стороне. Двери, о которых идет речь, перемещаются вручную. Для этой цели они имеют ручку или зону ручки, обычно расположенную напротив петли или слегка смещенную вверх напротив горизонтальной средней линии. Нагрузка, действующая на петлю, определяется, с одной стороны, собственным весом двери, и, с другой стороны, усилием, прилагаемым пользователем при открывании и закрывании двери. Предполагается также, что петля стиральной машины или сушильного барабана имеет достаточную устойчивость в том случае, если пользователь слегка опирается на открытую дверь. Потребитель желает иметь наилучший обзор внутренней части устройства и наиболее удобный доступ к барабану при загрузке и выгрузке, а это может обеспечить только дверь большого размера и большое прозрачное окно, смонтированное в дверной раме. Механические нагрузки, действующие на петлю и ее крепление к дверной раме, увеличиваются пропорционально размеру двери. Из соображений внешнего вида, в особенности в том случае, если устройство предполагается установить в ряду мебели, предпочтительно, чтобы дверь в закрытом положении оканчивалась вровень с передней поверхностью. Установка двери заподлицо может быть необходима также из практических соображений. Дверь,из-за своего размера проходящая близко к боковым краям устройства, не должна или должна лишь слегка выступать от плоскости передней части устройства во избежание стыкуемых кромок. Кроме того, дверь, расположенная вровень с передней поверхностью, создает преимущества при упаковке устройства. При заданных размерах корпуса, являющихся во всем остальном одинаковыми,указанная упаковка может быть несколько меньше, и можно обойтись без каких-либо мер предосторожности для отдельной защиты выступающей двери. Петлевое устройство для двери, установленное заподлицо в передней панели, известно, например,из патентной публикации DE 19804962 C1. Описанное в ней решение отличается особенно большим углом поворота двери. Основными признаками указанной петли являются петлевая и регулирующая распорки, установленные с соседними осями за передней стенкой и выступающие наружу изогнутыми частями через отверстие в передней стенке и наружными концами прикрепленные на петлях к дверному фланцу при помощи двух наружных осей. При открывании двери она сначала поворачивается вокруг внутренней оси и в том же направлении вращения вокруг наружной оси. При помощи такой петли дверь,закрепленная заподлицо в передней стенке, может быть вынесена из плоскости передней стенки. Однако изготовление такой петли, состоящей из множества отдельных частей, является сложным и сравнительно дорогим. Две поворотные оси делают петлю тяжелой и неустойчивой, и ее крепление к двери требует очень устойчивой рамы из-за большого веса. В особенности большие и следовательно тяжелые двери требуют значительных усилий и затрат для достижения надежности, необходимой для такой петли. Сущность изобретения Задачей настоящего изобретения является предложение решения, улучшающего известные конструкции двери, описанные в предыдущем разделе, и петли для нее. Новое решение обеспечивает такой же большой угол раскрытия при использовании более простых средств, устойчивость и экономически выгодное изготовление. Решение поставленной задачи осуществляется в соответствии с признаками п.1 формулы изобретения. Основное отличие двери в соответствии с настоящим изобретением состоит в том, что дверь прикрепляется к корпусу при помощи одноосной петли, часть петли, закрепляемая на двери, удерживается между внешней и внутренней оболочками двери в приемной конструкции и часть петли, закрепляемая на двери, имеет два выреза, соответствующие прорезям, выполненным на краю внутренней оболочки двери,и подшипниковые узлы, соединенные с ними, причем вырезы предназначены для приема выступов петли, расположенных соответствующим образом в смысле формы и положения на части петли, закрепляемой на корпусе, и выступающих вперед от углубления в передней стенке. Часть петли, закрепляемая на корпусе, преимущественно соответствует форме и геометрии дверной рамы и изготавливается способом литья под давлением, тогда как часть петли, закрепляемая на двери, может состоять из упрочненного-1 013549 пластика. При помощи петли, выполненной таким образом, силы, действующие на нее, амортизируются большой площадью поверхности и передаются в устойчивые зоны рамы, и поперечные вырезы для опор оси также перекрываются, что позволяет избежать неустойчивости дверной рамы в этих зонах. Несмотря на такое устройство, пригодное для легкой конструкции с малым количеством частей, дверь может поворачиваться приблизительно на 180 вперед от передней стороны корпуса, таким образом предоставляя пользователю стиральной машины или сушильного барабана наилучший возможный доступ к внутренней части машины. Часть петли, закрепляемая на двери, плотно прилегает непосредственно к внутренней поверхности несущей части двери. Ось петли установлена близко к передней плоскости, так что определенная ось поворота легко обеспечивает большой диапазон поворота двери. В соответствии с предпочтительным вариантом осуществления настоящего изобретения прорези,углубленные во внешней оболочке двери на краю, обращенном к корпусу, когда дверь находится в закрытом положении, точно соответствуют положению вырезов в части петли, закрепляемой на двери, и прорезям, выполненным на краю внутренней окантовки двери, и охватывают выступы петли, когда дверь находится в открытом положении. Часть петли, закрепляемая на двери, обеспечивает посадку с натягом с приемной конструкцией и таким образом удерживается на внутренней и/или внешней окантовках двери. Посадка с натягом петли способствует передаче силы на раму. Эти и другие признаки в соответствии с зависимыми пунктами формулы изобретения могут сочетаться друг с другом и с признаками основного пункта формулы изобретения любым желаемым образом. Петля может быть легко приспособлена к разным типам устройства и, таким образом, к действующим на нее разным нагрузкам при помощи соответствующего изменения размеров петлевого крепления,т.е. посредством изменения его ширины, прочности и/или продольного удлинения вдоль дверной рамы за поперечными вырезами. Таким образом, петля в соответствии с настоящим изобретением особенно пригодна для использования с большими дверями. По сравнению с известными петлями конструкция петли и ее крепление к двери выдвигают менее строгие требования, касающиеся устойчивости дверной рамы. Петля в соответствии с настоящим изобретением может, таким образом, преимущественно использоваться в особенности для узких рам и для рам малой глубины. Таким образом, настоящее изобретение предлагает очень экономичное решение. Это относится как к изготовлению дверной рамы и петли, так и к их монтажу и необходимой устойчивости дверной рамы. Краткое описание чертежей Ниже предпочтительный вариант осуществления настоящего изобретения подробно описан на примере сушильного барабана и со ссылками на прилагаемые чертежи. На фиг. 1 представлен сушильный барабан с фронтальным загрузочным люком; на фиг. 2 - часть петли, закрепляемая на двери; на фиг. 3 - часть петли, закрепляемая на корпусе; на фиг. 4 - обе части петли в положении непосредственно перед их соединением; на фиг. 5 - вид сзади части петли, закрепляемой на корпусе; на фиг. 6 - горизонтальный разрез через соединенную петлю по линии VI-VI по фиг. 1; на фиг. 7 - вид внутренней стороны передней части двери с присоединенной частью петли, закрепляемой на двери. Сведения, подтверждающие возможность осуществления изобретения На фиг. 1 представлен корпус 1 сушильного барабана, который может загружаться спереди и имеет дверь 2, закрепленную с одной стороны на петле с возможностью поворота. Дверь 2 для закрывания загрузочного люка выполнена из пластмассовой рамы 6, состоящей из двух частей с углубленным стеклянным окном 3. Дверь 2 прикреплена к корпусу 1 устройства при помощи петли 4. Дверная ручка 5, выполненная как единое целое, расположена напротив петли 4 со смещением вверх в краевой зоне рамы 6. При повороте двери 2 край 22 заходит за выступы 21 петли (фиг. 6), так что выступы 21 петли заходят в прорези 23 края 22. Как показано на фиг. 2-4, петля 4 состоит из двух частей: части 12 петли, закрепляемой на двери, и части 16 петли, закрепляемой на корпусе, соединенных друг с другом при помощи только одной оси вращения 8. Ось вращения 8 петли 4 разделена надвое. Серповидное основание 26 части 12 петли, закрепляемой на двери, перекрывает поперечные вырезы 11 (фиг. 7) в дверной раме 6, соответствующие прорезям 20, расположенным на краю внутренней оболочки 18 двери между подшипниковыми узлами 15. Серповидное основание 26 части 12 петли, закрепляемой на двери, имеет форму дуги, которая соответствует изгибу дверной рамы 6 и имеет плоскую несущую поверхность на стороне, обращенной к внешней оболочке 17 двери. Для улучшения соединения с дверной рамой 6 часть 12 петли, закрепляемая на двери,углублена, чтобы точно входить в приемную конструкцию 9, встроенную в часть рамы 6. Часть 12 петли,закрепляемая на двери, дополнительно соединяется в соответствии с формой при помощи резьбовых выступов 10 с соответствующими глухими отверстиями (не показаны). Резьбовые отверстия 7 предназначены для крепления внутренней оболочки двери (не показано на фиг. 7). Часть 16 петли, закрепляемая на корпусе устройства, изготавливается в виде металлической детали способом литья под давлением. Ее серповидное основание 27 имеет два выступа 21 петли, через которые проходит ось вращения 8. Полые камеры 13 на его задней стороне (фиг. 5) позволяют избежать аккуму-2 013549 лирования материала, а соответствующие разделяющие перемычки 14 предназначены для стабилизации этой части. Не изображенная на чертежах часть 12 петли, закрепляемая на двери, имеет такую же конструкцию. Части 12 и 16 петли соединяются очень просто. Часть 16 петли, закрепляемая на корпусе, как показано на фиг. 4, подводится сзади к части 12 петли, закрепляемой на двери, таким образом, что выступы 21 входят в отверстия 11 на части 12 петли, закрепляемой на двери, между подшипниковыми узлами 15. Как только отверстия в подшипниковых узлах 15 и в выступах 21 петли выровняются, стержень 25 вставляется в каждое из отверстий, соединяя их друг с другом. Монтаж петли 4 также прост. Для этой цели часть 12 петли, закрепляемая на двери, вставляется так,чтобы точно зафиксироваться в приемнике 9 внутренней оболочки 18 двери (фиг. 6), и затем закрепляется там при помощи резьбового соединения. В соответствии с предпочтительным вариантом осуществления настоящего изобретения резьбовое соединение имеется между поперечными вырезами 11 в дверной раме 6, и по одному такому соединению имеется на концах части 12 петли (фиг. 7). Если дверь 2 имеет больший размер, то полезно, а в некоторых случаях возможно необходимо, большее количество резьбовых соединений. Резьбовые соединения обеспечивают соединение части 12 петли с внутренней оболочкой 18 двери и обеспечивают посадку с натягом с жестким допуском. Резьбовые выступы 10, углубленные во внутреннюю оболочку 18 двери, предпочтительно выполнены круглыми и слегка коническими и служат вспомогательными средствами при монтаже. Наконец, внешнюю оболочку 17 двери, видимую снаружи и являющуюся частью дверной рамы 6, накладывают на внешнюю оболочку 16, соединенную с петлей 4, и фиксируют на месте при помощи защелкивающихся фиксаторов 24. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Корпус (1) стиральной машины или сушильного барабана, имеющий фронтальный загрузочный люк и дверь (2) для закрывания загрузочного люка, причем две оболочки (17, 18) двери прикреплены к корпусу (1) при помощи одноосной петли (4), содержащей часть (16) петли, закрепляемую на корпусе таким образом, что дверь (2) может поворачиваться на угол раскрытия, по существу, равный 180, а в закрытом положении входит в углубление (19) в передней стенке, так что она заканчивается вровень или приблизительно вровень с передней поверхностью корпуса (1), отличающийся тем, что петля (4) имеет часть (12) петли, закрепляемую на двери, которая удерживается между внешней оболочкой (17) и внутренней оболочкой (18) двери в приемной конструкции (9) и имеет два выреза (11), соответствующих прорезям (20), выполненным на краю внутренней оболочки (18) двери, и подшипниковые узлы (15), соединенные с ней, причем вырезы (11) предназначены для приема выступов (21) петли, расположенных в соответствии с формой и положением на части (16) петли, закрепляемой на корпусе, и выступающих вперед от углубления (19) в передней стенке, и что часть (12) петли, закрепляемая на двери, имеет серповидное основание (26), расположенное на наружной стороне изгиба с вырезами (11), на каждом из краев которых выступают вперед по одному подшипниковому узлу (15). 2. Корпус по п.1, отличающийся тем, что часть (16) петли, закрепляемая на корпусе, является деталью, выполненной способом литья под давлением. 3. Корпус по п.1, отличающийся тем, что часть (12) петли, закрепляемая на двери, состоит из упрочненного пластика. 4. Корпус по п.1, отличающийся тем, что прорези (23), углубленные во внешней оболочке (17) двери на краю (22), обращенном к корпусу, когда дверь (2) находится в закрытом положении, точно соответствуют положению вырезов (11) в части (12) петли, закрепляемой на двери, и прорезям (20) на краю внутренней окантовки (18) двери и охватывают выступы (21) петли, когда дверь (2) находится в открытом положении. 5. Корпус по п.1, отличающийся тем, что часть (12) петли, закрепляемая на двери, образует посадку с натягом с приемной конструкцией (9) и, таким образом, удерживается на внутренней и/или внешней оболочках (18, 17) двери. 6. Корпус по п.1, отличающийся тем, что часть (12) петли, закрепляемая на двери, привинчена к внутренней оболочке (18) двери при помощи встроенных в нее резьбовых выступов (10). 7. Корпус по п.6, отличающийся тем, что по меньшей мере один резьбовой выступ (10) углублен на обеих сторонах прорезей (20), выполненных на краю внутренней окантовки (18) двери. 8. Корпус по любому из пп.6 или 7, отличающийся тем, что резьбовые выступы (10) выполнены в качестве вспомогательных средств для позиционирования резьбовых соединений. 9. Корпус по п.1, отличающийся тем, что выступы (21) петли установлены вплотную к подшипниковым узлам (15) с возможностью поворота вокруг стержней (25), установленных по меньшей мере на одной из этих двух частей. 10. Корпус по п.1, отличающийся тем, что каждый из выступов (21) петли соединен с возможностью поворота с подшипниковыми узлами (15) при помощи одного металлического стержня (25). 11. Корпус по любому из предшествующих пунктов, отличающийся тем, что часть (16) петли, закрепляемая на корпусе, имеет серповидное основание (27), на передней стороне которого проходят впе-3 013549 ред два выступа (21) петли, соответствующих вырезам (11) части (12) петли, закрепляемой на двери. 12. Корпус по п.11, отличающийся тем, что в серповидном основании (26, 27) имеется структура,содержащая полые камеры (13) и разделяющие перемычки (14) на стороне его прикрепления.
