Игла, снабженная ползуном, для вязальной машины

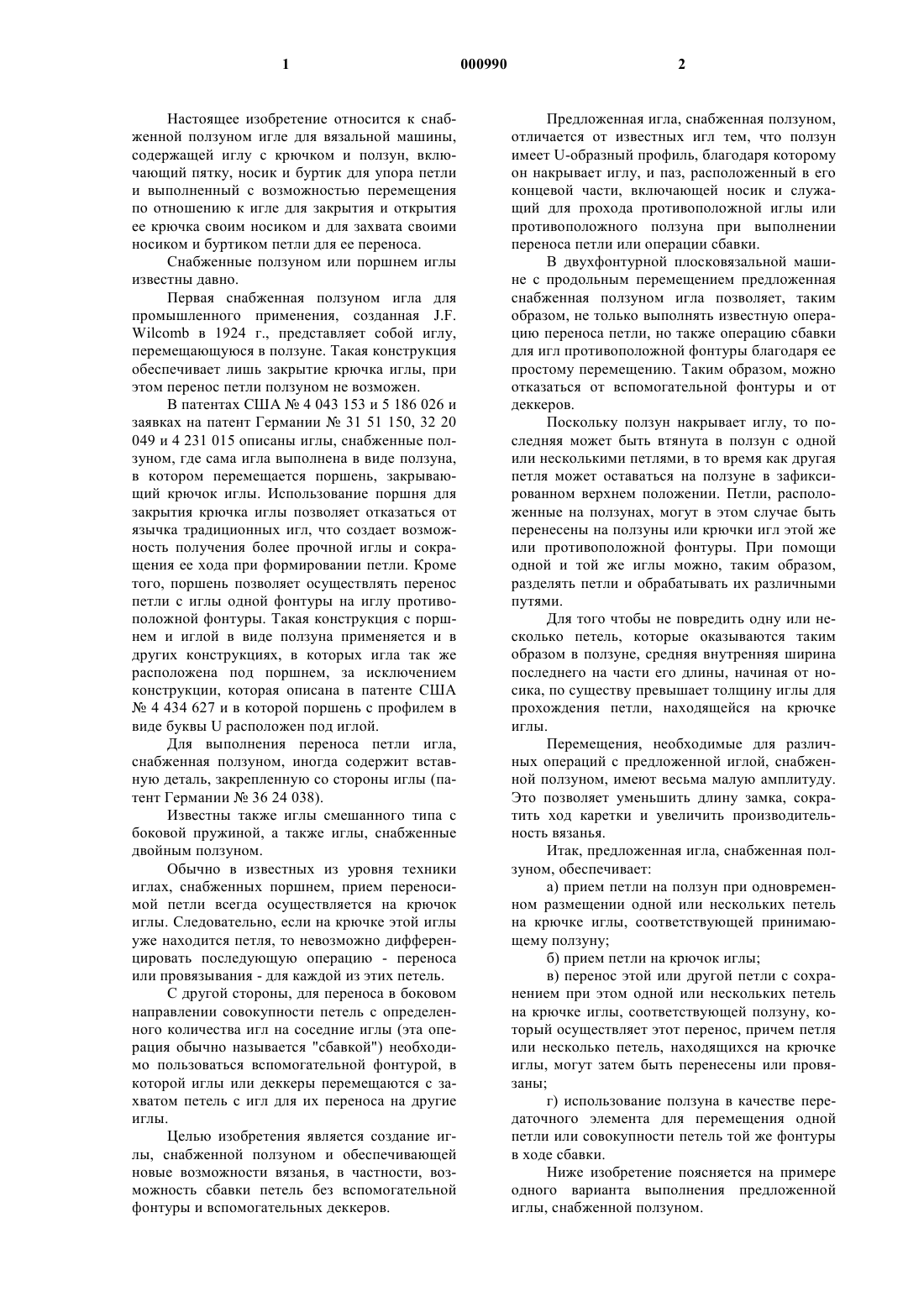

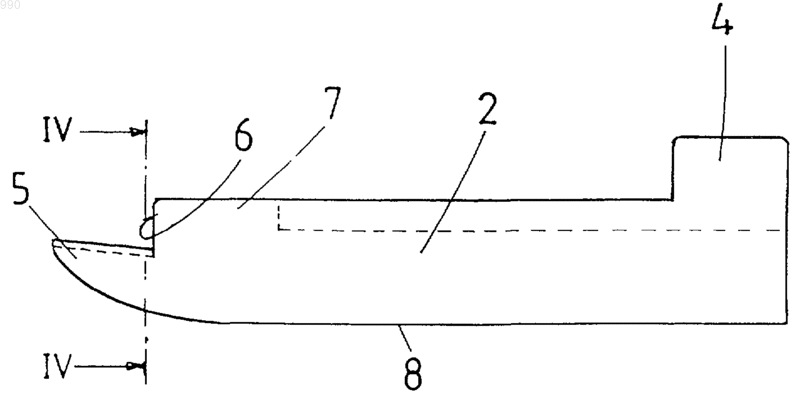

1 Настоящее изобретение относится к снабженной ползуном игле для вязальной машины,содержащей иглу с крючком и ползун, включающий пятку, носик и буртик для упора петли и выполненный с возможностью перемещения по отношению к игле для закрытия и открытия ее крючка своим носиком и для захвата своими носиком и буртиком петли для ее переноса. Снабженные ползуном или поршнем иглы известны давно. Первая снабженная ползуном игла для промышленного применения, созданная J.F.Wilcomb в 1924 г., представляет собой иглу,перемещающуюся в ползуне. Такая конструкция обеспечивает лишь закрытие крючка иглы, при этом перенос петли ползуном не возможен. В патентах США 4 043 153 и 5 186 026 и заявках на патент Германии 31 51 150, 32 20 049 и 4 231 015 описаны иглы, снабженные ползуном, где сама игла выполнена в виде ползуна,в котором перемещается поршень, закрывающий крючок иглы. Использование поршня для закрытия крючка иглы позволяет отказаться от язычка традиционных игл, что создает возможность получения более прочной иглы и сокращения ее хода при формировании петли. Кроме того, поршень позволяет осуществлять перенос петли с иглы одной фонтуры на иглу противоположной фонтуры. Такая конструкция с поршнем и иглой в виде ползуна применяется и в других конструкциях, в которых игла так же расположена под поршнем, за исключением конструкции, которая описана в патенте США 4 434 627 и в которой поршень с профилем в виде буквы U расположен под иглой. Для выполнения переноса петли игла,снабженная ползуном, иногда содержит вставную деталь, закрепленную со стороны иглы (патент Германии 36 24 038). Известны также иглы смешанного типа с боковой пружиной, а также иглы, снабженные двойным ползуном. Обычно в известных из уровня техники иглах, снабженных поршнем, прием переносимой петли всегда осуществляется на крючок иглы. Следовательно, если на крючке этой иглы уже находится петля, то невозможно дифференцировать последующую операцию - переноса или провязывания - для каждой из этих петель. С другой стороны, для переноса в боковом направлении совокупности петель с определенного количества игл на соседние иглы (эта операция обычно называется "сбавкой") необходимо пользоваться вспомогательной фонтурой, в которой иглы или деккеры перемещаются с захватом петель с игл для их переноса на другие иглы. Целью изобретения является создание иглы, снабженной ползуном и обеспечивающей новые возможности вязанья, в частности, возможность сбавки петель без вспомогательной фонтуры и вспомогательных деккеров. 2 Предложенная игла, снабженная ползуном,отличается от известных игл тем, что ползун имеет U-образный профиль, благодаря которому он накрывает иглу, и паз, расположенный в его концевой части, включающей носик и служащий для прохода противоположной иглы или противоположного ползуна при выполнении переноса петли или операции сбавки. В двухфонтурной плосковязальной машине с продольным перемещением предложенная снабженная ползуном игла позволяет, таким образом, не только выполнять известную операцию переноса петли, но также операцию сбавки для игл противоположной фонтуры благодаря ее простому перемещению. Таким образом, можно отказаться от вспомогательной фонтуры и от деккеров. Поскольку ползун накрывает иглу, то последняя может быть втянута в ползун с одной или несколькими петлями, в то время как другая петля может оставаться на ползуне в зафиксированном верхнем положении. Петли, расположенные на ползунах, могут в этом случае быть перенесены на ползуны или крючки игл этой же или противоположной фонтуры. При помощи одной и той же иглы можно, таким образом,разделять петли и обрабатывать их различными путями. Для того чтобы не повредить одну или несколько петель, которые оказываются таким образом в ползуне, средняя внутренняя ширина последнего на части его длины, начиная от носика, по существу превышает толщину иглы для прохождения петли, находящейся на крючке иглы. Перемещения, необходимые для различных операций с предложенной иглой, снабженной ползуном, имеют весьма малую амплитуду. Это позволяет уменьшить длину замка, сократить ход каретки и увеличить производительность вязанья. Итак, предложенная игла, снабженная ползуном, обеспечивает: а) прием петли на ползун при одновременном размещении одной или нескольких петель на крючке иглы, соответствующей принимающему ползуну; б) прием петли на крючок иглы; в) перенос этой или другой петли с сохранением при этом одной или нескольких петель на крючке иглы, соответствующей ползуну, который осуществляет этот перенос, причем петля или несколько петель, находящихся на крючке иглы, могут затем быть перенесены или провязаны; г) использование ползуна в качестве передаточного элемента для перемещения одной петли или совокупности петель той же фонтуры в ходе сбавки. Ниже изобретение поясняется на примере одного варианта выполнения предложенной иглы, снабженной ползуном. 3 Фиг. 1 изображает вид иглы сбоку в положении формирования петли; фиг. 2 - вид одного ползуна сбоку; фиг. 3 - вид сверху ползуна, изображенного на фиг. 2; фиг. 4 - разрез ползуна, изображенного на фиг. 2, по линии IV-IV; фиг. 5 - игла, снабженная ползуном, в положении подготовки переноса петли; фиг. 6 - игла, снабженная ползуном, в положении переноса петли; фиг. 7 - игла, снабженная ползуном, в положении сбавки посредством ползуна иглы противоположной фонтуры. Показанная на чертежах игла, снабженная ползуном, содержит иглу 1 и ползун 2, в котором перемещается игла 1. Игла 1 имеет на своем конце крючок 3. В изображенном варианте игла 1 не имеет пятки,так как предполагается, что она приводится в движение посредством шпонки. Тем не менее она могла бы быть выполнена с одной или несколькими пятками для приведения в движение клиньями замка. Ползун 2 имеет профиль в виде буквы U(фиг. 4), благодаря которому он накрывает иглу 1. Ползун 2 в задней части имеет пятку 4 для приведения его в движение, а в передней части носик 5, верхняя часть которого расположена ниже уровня спинки ползуна с образованием буртика 6. На носике 5 боковые стороны ползуна сходятся по соединительной линии 15 с образованием закругленной поверхности скольжения для петель. Кромки этих сторон закруглены на участке от конца носика 5 до нижних кромок 8 ползуна. За буртиком 6 профиль в виде буквыU на некоторой длине прерван с образованием прохода 7 на спинке ползуна. На части длины ползуна, начиная от носика 5, средняя ширина его профиля U по существу больше толщины иглы 1. На фиг. 1, 5, 6 и 7 схематично представлен вид сбоку двух противоположных фонтур 9 и 10 двухфонтурной плосковязальной машины. На фиг. 1 крючок 3 иглы 1 закрыт носиком 5 ползуна так, что нить 11 оказывается захваченной в крючке иглы. На фиг. 5 снабженная ползуном игла показана в положении подготовки к переносу петли. Игла 1 находится в верхнем положении. Скользя по игле, нить 12 находится в приподнятом положении над носиком 5 ползуна. На фиг. 6 игла 1 изображена в опущенном положении. Ползун 2 приподнят, и петля 12 упирается в его буртик 6. Игла 1 противопо Фиг. 1 4 ложной фонтуры 10 может войти в ползун 2 и пройти его насквозь через проход 7 для захвата находящейся на ползуне 2 петли для ее переноса. В этом положении видно, что крючок 3 иглы 1 расположен в U-образной части ползуна. Зазор между иглой 1 и ползуном 2 обеспечивает вход в ползун без повреждения одной или нескольких петель, находящихся на крючке 3 иглы. На фиг. 7 снабженная ползуном игла показана в том же положении, что и на фиг. 6, но здесь в ползун 2 входит не противоположная игла 1', а соответствующий ползун 2'. При нахождении ползуна 2 в опущенном положении петля, ранее располагавшаяся на носике ползуна 2, оказывается на ползуне 2'. Таким образом ползун 2' выполняет в этом случае функцию деккера. Фонтура 10 может перемещаться влево или вправо для переноса находящихся на ползуне 2' петель на иглы 1 или ползуны 2 фунтуры 9 в конце переноса петель на иглы фонтуры 10. Таким образом, возможны любые вариации осуществления операций вязания. Следует отметить, что с таким ползуном возможно осуществление способа закрытия отверстия и переноса петель на набор игл, описанного в Европейском патентном документе ЕР 0 362 126. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Игла, снабженная ползуном, для вязальной машины, содержащая иглу (1) с крючком(5) и буртик (6) для упора петли и выполненный с возможностью перемещения по отношению к игле для закрытия и открытия своим носиком ее крючка и для захвата своими носиком и буртиком петли для ее переноса, отличающаяся тем,что ползун имеет U-образный профиль, благодаря которому он накрывает иглу, и паз (7, 15),расположенный в его концевой части, включающей носик, и служащий для прохода противоположной иглы или противоположного ползуна для выполнения переноса петли или сбавки. 2. Игла по п.1, отличающаяся тем, что средняя внутренняя ширина ползуна (2) на части его длины, начиная от носика, по существу превышает толщину иглы для прохождения петли, находящейся на игле. 3. Игла по п.1 или 2, отличающаяся тем,что на спинке ползуна (2) за буртиком (6) расположен вырез (7).
