Способ и станок для изготовления дубликатов ключа

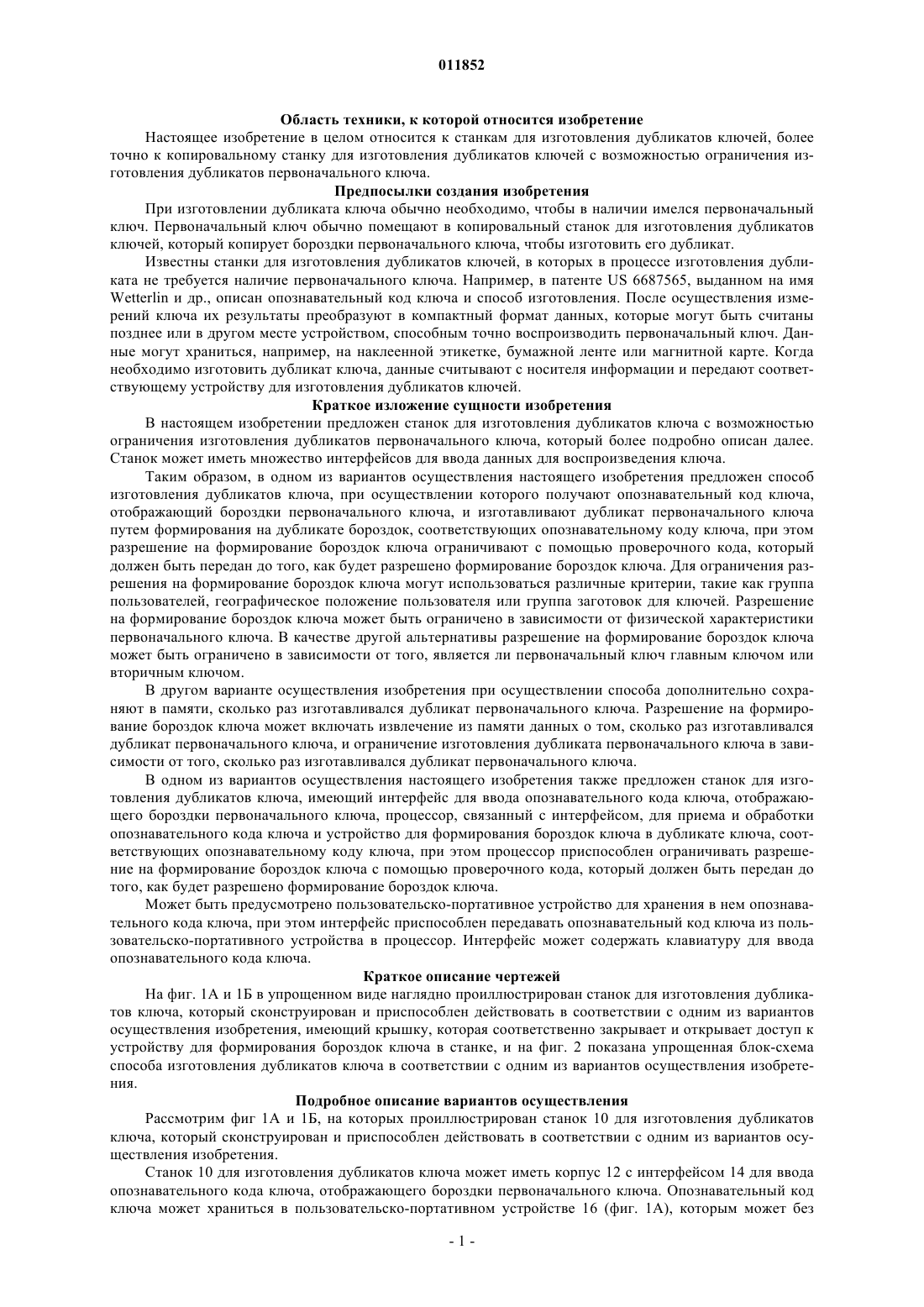

011852 Область техники, к которой относится изобретение Настоящее изобретение в целом относится к станкам для изготовления дубликатов ключей, более точно к копировальному станку для изготовления дубликатов ключей с возможностью ограничения изготовления дубликатов первоначального ключа. Предпосылки создания изобретения При изготовлении дубликата ключа обычно необходимо, чтобы в наличии имелся первоначальный ключ. Первоначальный ключ обычно помещают в копировальный станок для изготовления дубликатов ключей, который копирует бороздки первоначального ключа, чтобы изготовить его дубликат. Известны станки для изготовления дубликатов ключей, в которых в процессе изготовления дубликата не требуется наличие первоначального ключа. Например, в патенте US 6687565, выданном на имяWetterlin и др., описан опознавательный код ключа и способ изготовления. После осуществления измерений ключа их результаты преобразуют в компактный формат данных, которые могут быть считаны позднее или в другом месте устройством, способным точно воспроизводить первоначальный ключ. Данные могут храниться, например, на наклеенной этикетке, бумажной ленте или магнитной карте. Когда необходимо изготовить дубликат ключа, данные считывают с носителя информации и передают соответствующему устройству для изготовления дубликатов ключей. Краткое изложение сущности изобретения В настоящем изобретении предложен станок для изготовления дубликатов ключа с возможностью ограничения изготовления дубликатов первоначального ключа, который более подробно описан далее. Станок может иметь множество интерфейсов для ввода данных для воспроизведения ключа. Таким образом, в одном из вариантов осуществления настоящего изобретения предложен способ изготовления дубликатов ключа, при осуществлении которого получают опознавательный код ключа,отображающий бороздки первоначального ключа, и изготавливают дубликат первоначального ключа путем формирования на дубликате бороздок, соответствующих опознавательному коду ключа, при этом разрешение на формирование бороздок ключа ограничивают с помощью проверочного кода, который должен быть передан до того, как будет разрешено формирование бороздок ключа. Для ограничения разрешения на формирование бороздок ключа могут использоваться различные критерии, такие как группа пользователей, географическое положение пользователя или группа заготовок для ключей. Разрешение на формирование бороздок ключа может быть ограничено в зависимости от физической характеристики первоначального ключа. В качестве другой альтернативы разрешение на формирование бороздок ключа может быть ограничено в зависимости от того, является ли первоначальный ключ главным ключом или вторичным ключом. В другом варианте осуществления изобретения при осуществлении способа дополнительно сохраняют в памяти, сколько раз изготавливался дубликат первоначального ключа. Разрешение на формирование бороздок ключа может включать извлечение из памяти данных о том, сколько раз изготавливался дубликат первоначального ключа, и ограничение изготовления дубликата первоначального ключа в зависимости от того, сколько раз изготавливался дубликат первоначального ключа. В одном из вариантов осуществления настоящего изобретения также предложен станок для изготовления дубликатов ключа, имеющий интерфейс для ввода опознавательного кода ключа, отображающего бороздки первоначального ключа, процессор, связанный с интерфейсом, для приема и обработки опознавательного кода ключа и устройство для формирования бороздок ключа в дубликате ключа, соответствующих опознавательному коду ключа, при этом процессор приспособлен ограничивать разрешение на формирование бороздок ключа с помощью проверочного кода, который должен быть передан до того, как будет разрешено формирование бороздок ключа. Может быть предусмотрено пользовательско-портативное устройство для хранения в нем опознавательного кода ключа, при этом интерфейс приспособлен передавать опознавательный код ключа из пользовательско-портативного устройства в процессор. Интерфейс может содержать клавиатуру для ввода опознавательного кода ключа. Краткое описание чертежей На фиг. 1 А и 1 Б в упрощенном виде наглядно проиллюстрирован станок для изготовления дубликатов ключа, который сконструирован и приспособлен действовать в соответствии с одним из вариантов осуществления изобретения, имеющий крышку, которая соответственно закрывает и открывает доступ к устройству для формирования бороздок ключа в станке, и на фиг. 2 показана упрощенная блок-схема способа изготовления дубликатов ключа в соответствии с одним из вариантов осуществления изобретения. Подробное описание вариантов осуществления Рассмотрим фиг 1 А и 1 Б, на которых проиллюстрирован станок 10 для изготовления дубликатов ключа, который сконструирован и приспособлен действовать в соответствии с одним из вариантов осуществления изобретения. Станок 10 для изготовления дубликатов ключа может иметь корпус 12 с интерфейсом 14 для ввода опознавательного кода ключа, отображающего бороздки первоначального ключа. Опознавательный код ключа может храниться в пользовательско-портативном устройстве 16 (фиг. 1 А), которым может без-1 011852 ограничения являться магнитная карта, смарт-карта или карта со штриховым кодом. В зависимости от типа пользовательско-портативного устройства 16 интерфейсом 14 может соответственно без ограничения являться считыватель карточек с магнитным кодом, считыватель смарт-карт, считыватель штрихового кода и т.д. Опознавательный код ключа может быть введен в пользовательско-портативное устройство 16 изготовителем ключа/замка и может содержать информацию о глубине бороздок ключа, образующих вариант ключа (например, для подъема штифтов до линии срезывающих усилий в цилиндрическом врезном замке), а также другую информацию, касающуюся физической характеристики ключа, которая без ограничения включает конфигурацию профиля шпоночной канавки. Станок 10 для изготовления дубликатов ключа может дополнительно содержать другой интерфейс 14 А, такой как клавиатура, позволяющая вводить опознавательный код ключа, для которого не было изготовлено пользовательско-портативное устройство 16. Таким образом, станок 10 для изготовления дубликатов ключа может содержать множество интерфейсов для ввода данных для воспроизведения ключей, рассчитанных на любой ключ и обратную совместимость с более старыми ключами. Для отображения введенного кода может быть предусмотрен дисплей 15. Станок 10 для изготовления дубликатов ключа может дополнительно содержать интерфейсы 14 В,такие как порт универсальной последовательной шины, или соединение с ЛВС, или высокоскоростное соединение с Интернетом и т.д. Такие интерфейсы могут использоваться для загрузки или выгрузки опознавательного кода ключа из другого/в другой компьютер, удаленный сервер, узел Интернет и т.д. Станок 10 для изготовления дубликатов ключа может содержать процессор 18 (например, микропроцессорную БИС), связанный с интерфейсом 14, для приема и обработки опознавательного кода ключа. Станок 10 для изготовления дубликатов ключа может дополнительно содержать устройство 20 для формирования бороздок ключа в дубликате ключа в соответствии с опознавательным кодом ключа. Чтобы закрывать доступ к устройству 20 для формирования бороздок ключа, может использоваться крышка 22. Устройством 20 для формирования бороздок ключа может являться любое устройство, применимое для механического или иного формирования бороздок ключа (например, единичных, телескопических т.д.), которое известно специалистам в данной области техники и не нуждается в дополнительном описании. Пример такого устройства можно найти в патенте US 6602030, правопреемником которого является компания Мул-Т-Лок Текнолоджис Лтд. (MuI-T-Lock Technologies Ltd.), в котором описано устройство для формирования бороздок ключа, имеющее две вращающихся обрабатывающих головки с приводом от электродвигателя для формирования бороздок в заготовке для ключа. Для обработки заготовки для ключа с помощью головок заготовку для ключа с возможностью съема закрепляют в зажимном устройстве. Устройство для переноса избирательно позиционирует зажимное устройство таким образом, чтобы закрепленная в нем заготовка для ключа была введена в желаемый контакт с обрабатывающими головками. Изобретение не ограничено устройством для формирования бороздок ключа этого типа и может быть осуществлено с использованием устройства для формирования бороздок ключа других типов, такого как описано в упомянутом выше патенте US 6687565. В качестве другой альтернативы устройство 20 для формирования бороздок ключа может иметь обрабатывающие головки, способные формировать не только бороздки ключа, но также опознавательные знаки (опознавательную маркировку) на ключе (например, буквы, цифры или другие символы). Следует дополнительно отметить, что процессор 18 может находиться на удалении от станка 10 для изготовления дубликатов ключа. Например, обработка данных может осуществляться каким-либо сервером, соединенным со станком 10, например посредством Интернета. В соответствии с одним из вариантов осуществления изобретения процессор 18 приспособлен ограничивать разрешение на формирование бороздок ключа с помощью проверочного кода, который должен быть передан до того, как будет разрешено формирование бороздок ключа. Например, изготовитель может предварительно ввести проверочный код в процессор 18 (а конечному пользователю может быть дано разрешение на изменение проверочного кода). В качестве другого примера проверочный код может быть включен в опознавательный код ключа. Далее рассмотрим фиг. 2, на которой показана упрощенная блок-схема способа изготовления дубликатов ключа всоответствии с одним из вариантов осуществления изобретения. На шаге 201 получают (вводят) опознавательный код ключа, отображающий бороздки первоначального ключа (например, путем помещения магнитной карты в интерфейс 14, или ввода кода на клавиатуре, или любым иным применимым способом ввода данных, как это описано выше). Процессор 18 может проверить проверочный код, чтобы определить, дано ли разрешение на формирование бороздок ключа (шаг 202). В соответствии с одним из вариантов осуществления изобретения разрешение на формирование бороздок ключа может быть ограничено определенной группой пользователей (шаг 203). Например, разрешение может быть ограничено определенной группой сотрудников на определенном месте работы, определенной группой учителей определенной школы, сотрудниками правоохранительных органов и т.д. В соответствии с другим вариантом осуществления изобретения разрешение на формирование бороздок ключа может быть ограничено определенным географическим положением пользователя (шаг-2 011852 204). Например, изготовитель может пожелать ограничить продажу или применение некоторых моделей замков/ключей определенным районом сбыта (например, западная часть Канады, Юго-Восточная Азия и т.д.) и может использовать проверочный код для ограничения изготовления дубликатов ключей только этими районами. В соответствии с другим вариантом осуществления изобретения разрешение на формирование бороздок ключа может быть ограничено определенной группой заготовок для ключей (шаг 205), например заготовками только для ключей моделей Chevrolet. В соответствии с еще одним вариантом осуществления изобретения разрешение на формирование бороздок ключа может быть ограничено в зависимости от физической характеристики первоначального ключа (шаг 206). Например, изготовитель может пожелать ограничить изготовление дубликатов определенным диапазоном профилей ключей. В другом примере разрешение на формирование бороздок ключа может быть ограничено в зависимости от того, является ли первоначальный ключ главным ключом или вторичным ключом (шаг 207). В соответствии с другим вариантом осуществления изобретения в памяти может быть сохранено,сколько раз изготавливался дубликат первоначального ключа (шаг 208). Процессор 18 может извлекать из памяти данные о том, сколько раз изготавливался дубликат первоначального ключа (шаг 209), и затем предоставлять разрешение на изготовление дубликата ключа в зависимости от того, сколько раз изготавливался дубликат первоначального ключа (шаг 210). Этот признак может использоваться, например, для ограничения числа разрешенных копий первоначального ключа. После получения разрешения может быть изготовлен дубликат первоначального ключа путем формирования в дубликате ключа бороздок, соответствующих опознавательному коду ключа (шаг 211). В соответствии с другим вариантом осуществления изобретения станок 10 для изготовления дубликатов ключа может иметь различные модули для формирования ключей (например, устройство для прорезания в ключах различного рода бороздок, таких как телескопические бороздки и не телескопические бороздки, или устройство для прорезания шпоночных канавок и профилей ключей), а разрешение на эксплуатацию станка 10 для изготовления дубликатов ключа может быть ограничено лишь некоторыми модулями (подмножеством модулей для формирования ключей) (шаг 212). За счет этого изготовитель станка 10 для изготовления дубликатов ключа может отслеживать, каким мастерам по замкам или другим пользователям разрешено осуществлять определенные операции по изготовлению ключей и взимать плату за разрешение использовать дополнительные модули или обновление других модулей. Специалистам в данной области техники ясно, что настоящее изобретение не ограничено тем, что конкретно показано и описано выше. Напротив, в объем изобретения входят комбинации и подкомбинации различных описанных выше признаков, а также не известные из уровня техники их варианты и модификации, которые могли бы предложить специалисты в данной области техники по прочтении изложенного выше описания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Станок для изготовления дубликатов ключа, содержащий интерфейс для ввода опознавательного кода ключа, отображающего бороздки первоначального ключа,процессор, связанный с интерфейсом, для приема и обработки опознавательного кода ключа и устройство для формирования бороздок ключа в дубликате ключа, соответствующих опознавательному коду ключа, при этом указанный процессор приспособлен к ограничению разрешения на формирование бороздок ключа посредством средства проверочного кода, который должен быть передан до того,как будет разрешено формирование бороздок ключа, также указанный станок содержит различные модули для формирования ключа, а разрешение на эксплуатацию станка ограничено подмножеством модулей для формирования ключа. 2. Станок по п.1, дополнительно содержащий пользовательско-портативное устройство, которое имеет хранимый в нем опознавательный код ключа, при этом указанный интерфейс приспособлен передавать опознавательный код ключа из пользовательско-портативного устройства в указанный процессор. 3. Станок по п.1, в котором указанный интерфейс содержит клавиатуру для ввода опознавательного кода ключа. 4. Станок по п.2, дополнительно содержащий клавиатуру для ввода другого опознавательного кода ключа. 5. Станок по п.1, в котором устройство для формирования бороздок ключа приспособлено формировать бороздки ключа, а также опознавательные знаки на ключе.
