Тренажер для подготовки единоборцев

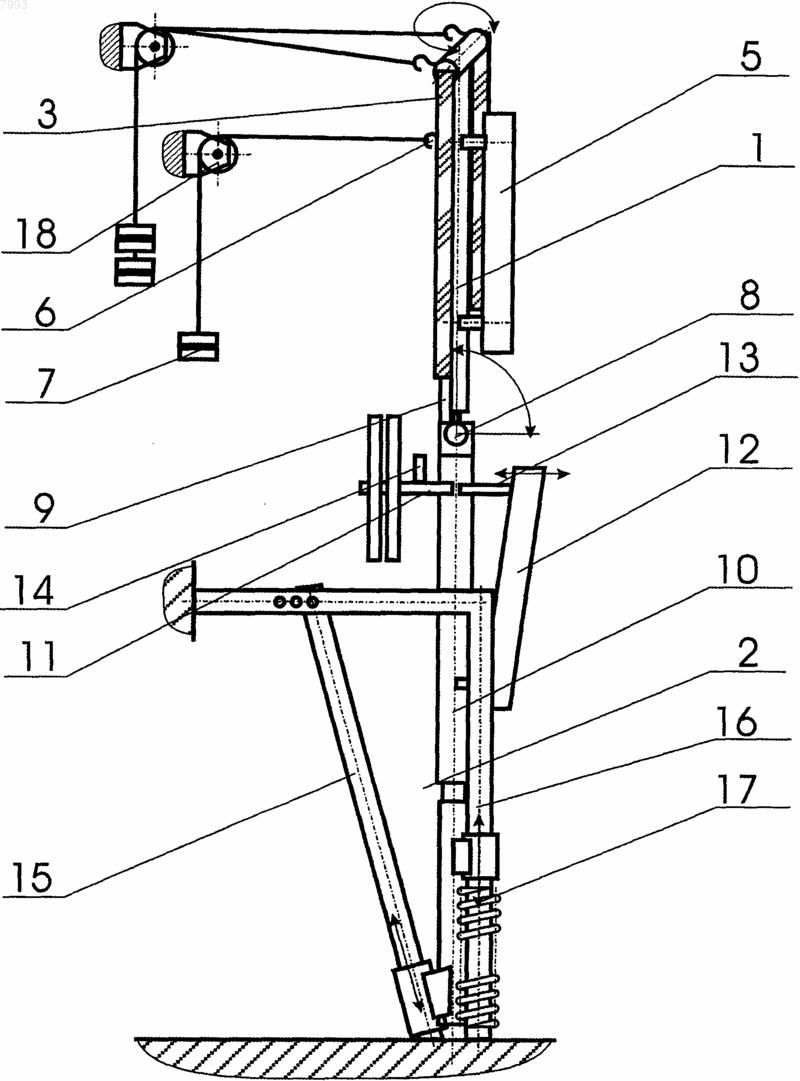

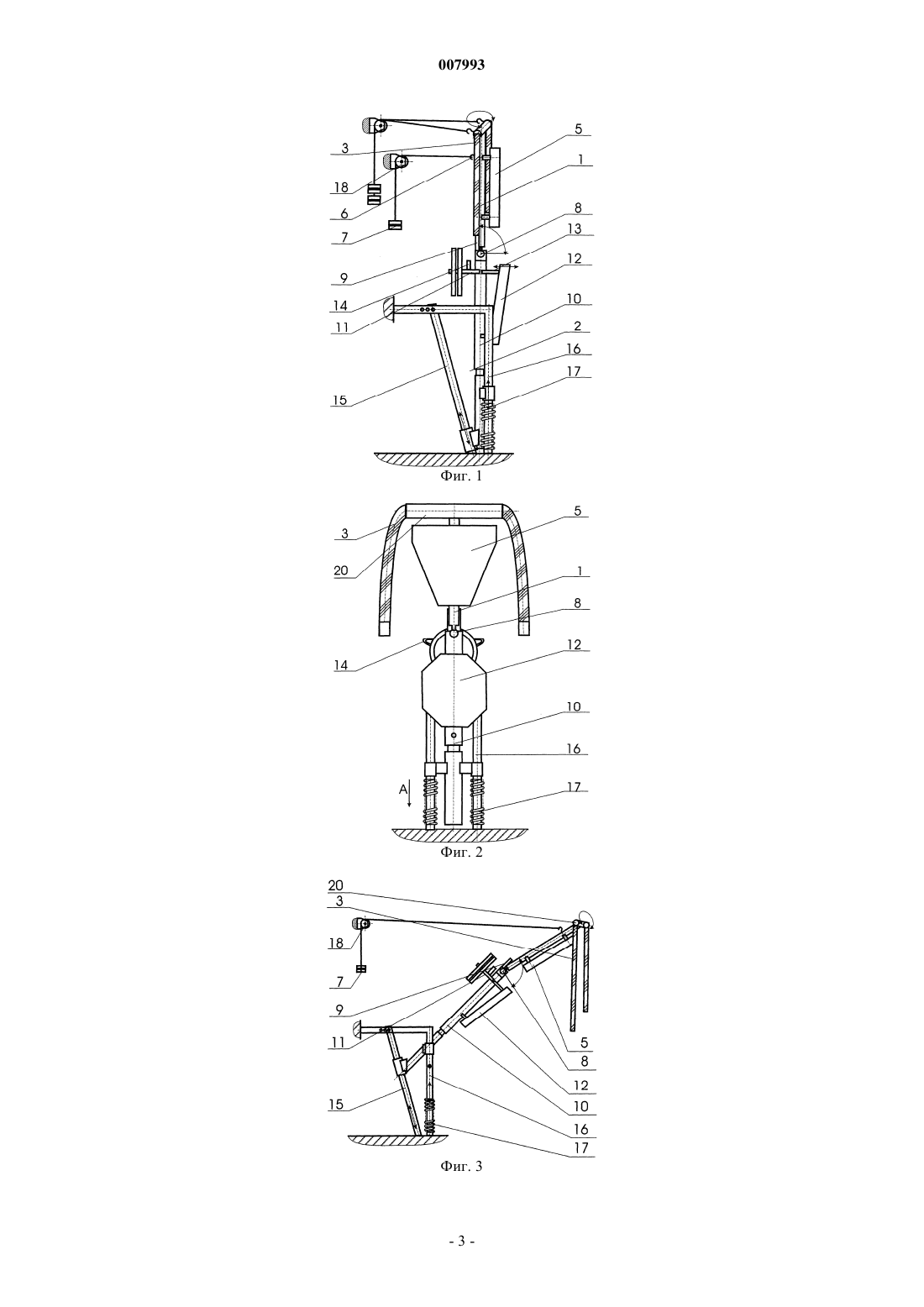

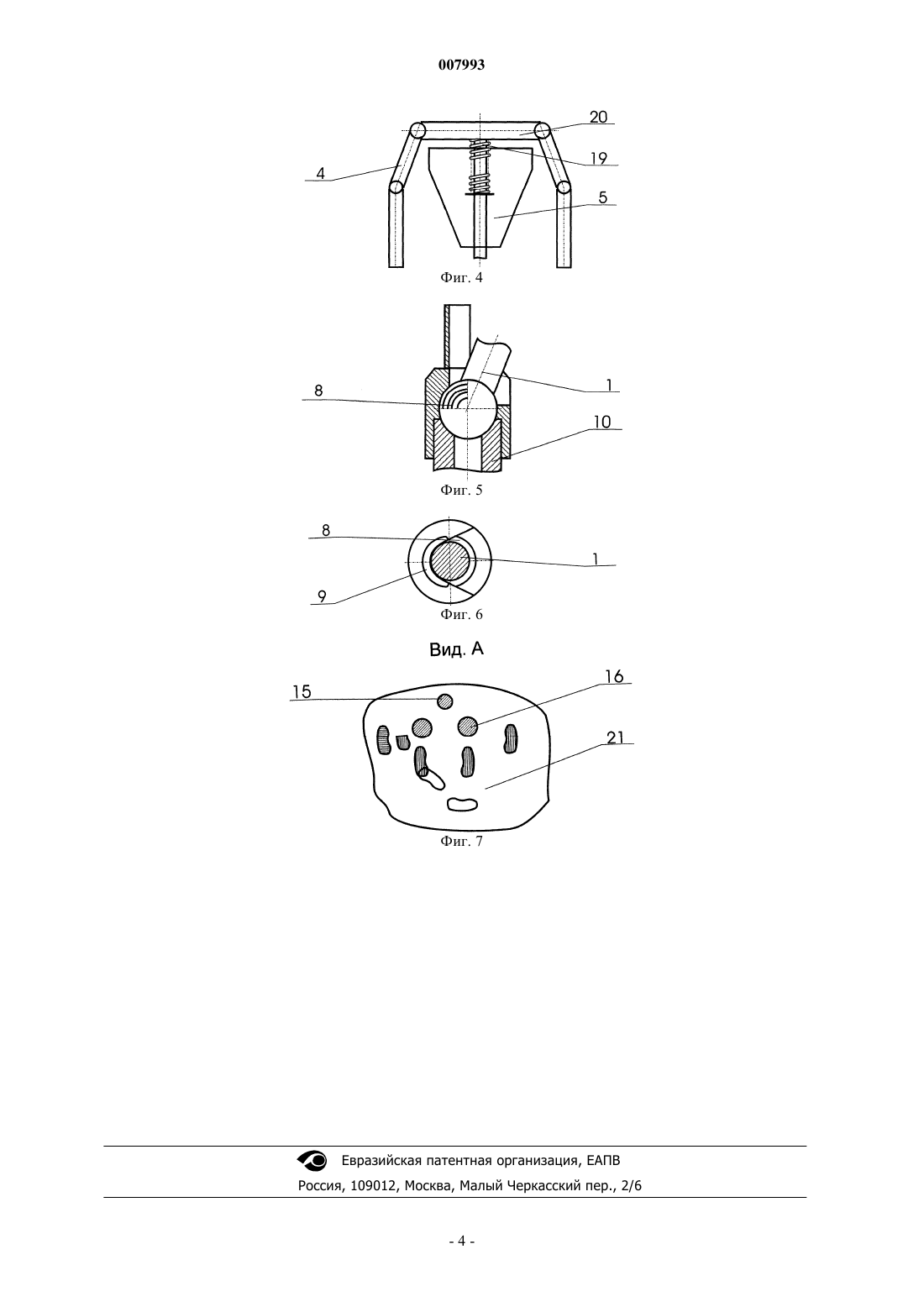

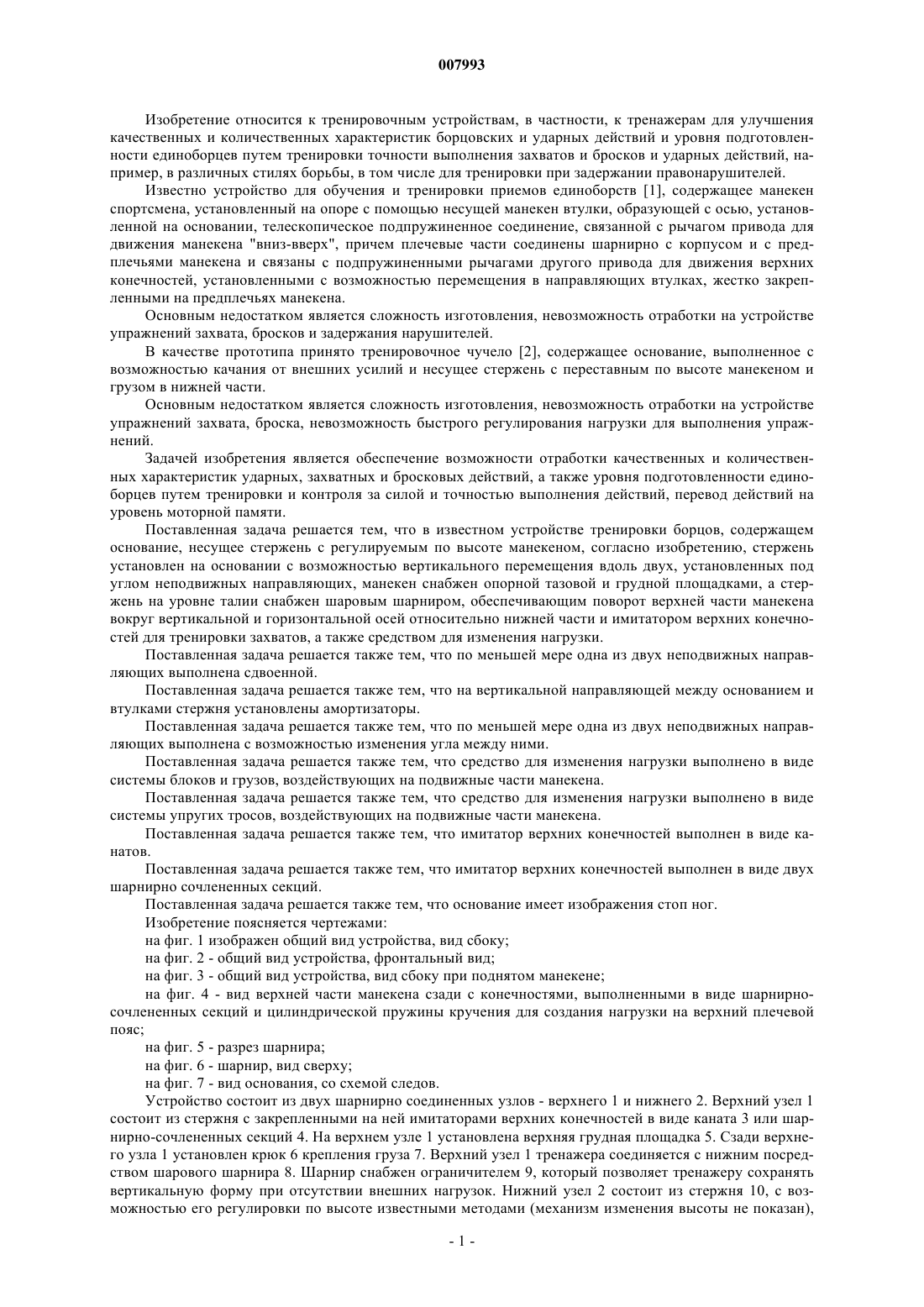

007993 Изобретение относится к тренировочным устройствам, в частности, к тренажерам для улучшения качественных и количественных характеристик борцовских и ударных действий и уровня подготовленности единоборцев путем тренировки точности выполнения захватов и бросков и ударных действий, например, в различных стилях борьбы, в том числе для тренировки при задержании правонарушителей. Известно устройство для обучения и тренировки приемов единоборств [1], содержащее манекен спортсмена, установленный на опоре с помощью несущей манекен втулки, образующей с осью, установленной на основании, телескопическое подпружиненное соединение, связанной с рычагом привода для движения манекена "вниз-вверх", причем плечевые части соединены шарнирно с корпусом и с предплечьями манекена и связаны с подпружиненными рычагами другого привода для движения верхних конечностей, установленными с возможностью перемещения в направляющих втулках, жестко закрепленными на предплечьях манекена. Основным недостатком является сложность изготовления, невозможность отработки на устройстве упражнений захвата, бросков и задержания нарушителей. В качестве прототипа принято тренировочное чучело [2], содержащее основание, выполненное с возможностью качания от внешних усилий и несущее стержень с переставным по высоте манекеном и грузом в нижней части. Основным недостатком является сложность изготовления, невозможность отработки на устройстве упражнений захвата, броска, невозможность быстрого регулирования нагрузки для выполнения упражнений. Задачей изобретения является обеспечение возможности отработки качественных и количественных характеристик ударных, захватных и бросковых действий, а также уровня подготовленности единоборцев путем тренировки и контроля за силой и точностью выполнения действий, перевод действий на уровень моторной памяти. Поставленная задача решается тем, что в известном устройстве тренировки борцов, содержащем основание, несущее стержень с регулируемым по высоте манекеном, согласно изобретению, стержень установлен на основании с возможностью вертикального перемещения вдоль двух, установленных под углом неподвижных направляющих, манекен снабжен опорной тазовой и грудной площадками, а стержень на уровне талии снабжен шаровым шарниром, обеспечивающим поворот верхней части манекена вокруг вертикальной и горизонтальной осей относительно нижней части и имитатором верхних конечностей для тренировки захватов, а также средством для изменения нагрузки. Поставленная задача решается также тем, что по меньшей мере одна из двух неподвижных направляющих выполнена сдвоенной. Поставленная задача решается также тем, что на вертикальной направляющей между основанием и втулками стержня установлены амортизаторы. Поставленная задача решается также тем, что по меньшей мере одна из двух неподвижных направляющих выполнена с возможностью изменения угла между ними. Поставленная задача решается также тем, что средство для изменения нагрузки выполнено в виде системы блоков и грузов, воздействующих на подвижные части манекена. Поставленная задача решается также тем, что средство для изменения нагрузки выполнено в виде системы упругих тросов, воздействующих на подвижные части манекена. Поставленная задача решается также тем, что имитатор верхних конечностей выполнен в виде канатов. Поставленная задача решается также тем, что имитатор верхних конечностей выполнен в виде двух шарнирно сочлененных секций. Поставленная задача решается также тем, что основание имеет изображения стоп ног. Изобретение поясняется чертежами: на фиг. 1 изображен общий вид устройства, вид сбоку; на фиг. 2 - общий вид устройства, фронтальный вид; на фиг. 3 - общий вид устройства, вид сбоку при поднятом манекене; на фиг. 4 - вид верхней части манекена сзади с конечностями, выполненными в виде шарнирносочлененных секций и цилиндрической пружины кручения для создания нагрузки на верхний плечевой пояс; на фиг. 5 - разрез шарнира; на фиг. 6 - шарнир, вид сверху; на фиг. 7 - вид основания, со схемой следов. Устройство состоит из двух шарнирно соединенных узлов - верхнего 1 и нижнего 2. Верхний узел 1 состоит из стержня с закрепленными на ней имитаторами верхних конечностей в виде каната 3 или шарнирно-сочлененных секций 4. На верхнем узле 1 установлена верхняя грудная площадка 5. Сзади верхнего узла 1 установлен крюк 6 крепления груза 7. Верхний узел 1 тренажера соединяется с нижним посредством шарового шарнира 8. Шарнир снабжен ограничителем 9, который позволяет тренажеру сохранять вертикальную форму при отсутствии внешних нагрузок. Нижний узел 2 состоит из стержня 10, с возможностью его регулировки по высоте известными методами (механизм изменения высоты не показан),-1 007993 с закрепленным на нем рычагом 11 для навешивания груза; опорной тазовой площадкой 12 с механизмом регулировки наклона 13 рукояткой для захвата 14. Стержень 10 с помощью втулок установлен на наклонной направляющей 15 и вертикальной направляющей 16, на которой между основанием и втулками стержня установлены амортизаторы 17 в виде цилиндрических пружин. С помощью системы натяжных блоков 18 и грузов 7 можно обеспечить изменение нагрузки, требуемой для наклона тренажера. На верхнем узле тренажера 1 укреплено устройство 19, для создания нагрузки при повороте плечевого пояса 20. Для правильности и удобства установки положения ног на полу нарисованы следы 21. Устройство работает следующим образом. Вьполняющий захватывает рукоять 14 тренажера и выполняет различные движения руками и ногами, аналогичные техническим действиям ударов, бросков и приемов задержания нарушителя. При выполнении броска правая нога впереди, левая сзади ноги тренируемого устанавливают на пол согласно нарисованным следам 21, одной рукой выполняющий захватывает за рукоятку для захвата 14, которая имитирует пояс противника, другой рукой захватывает канатные 3 или шарнирно сочлененные 4 имитаторы верхних конечностей человека. Одновременным движением тягой рук на себя и вверх тренируемый выполняет упражнение таким образом, чтобы таз упирался в опорную тазовую площадку 12. При этом имитаторы верхних конечностей 3 или 4 натягиваются, наклоняя верхний узел тренажера 1 относительно узла тренажера 2 благодаря шаровому шарниру 8, на котором установлен ограничитель шарнира 9 для фиксирования в исходном положении. Для увеличении нагрузки необходимо добавить груз 7, который через блок 18, крюк 6 крепления подвесы с грузом передает нагрузку на верхний узел 1. Далее тренируемому необходимо сделать быстрый доворот руками и выпрямить ноги. При этом, выполняющий упражнение упирается тазом в опорную тазовую площадку 12, заранее отрегулированную механизмом наклона тазовой площадки 13. Выпрямляя ноги, выполняющий упражнение перемещает стержень по направляющим: наклонной 15 и вертикальной 16 для изменения параметров нагрузки, наклонная направляющая может быть изготовлена регулируемой, и на рычаги для навешивания груза 11 добавляют или убирают груз. В нижней части вертикальных направляющих установлены амортизаторы в виде цилиндрических пружин 17. Для увеличения нагрузки на плечевой пояс манекена также добавлена нагрузка, которая может быть выполнена в виде упругих тросов, грузов или цилиндрической винтовой пружины 19. Положительный эффект при использовании тренажера достигается за счет возможности точного выполнения упражнения только в заданных направления приложения сил, быстрого возвращения тренажера в исходное состояние, тем самым переводит исполнение упражнений на уровень моторной памяти. При этом тренажер достаточно прост в изготовлении и эксплуатации. В настоящее время в Высшей школе МВД, г.Минск, подготовлен и испытан опытный образец, готовятся чертежи на освоение серийного производства. Источники информации, принятые во внимание 1. Патент РФ 12976, м. кл. А 63 В 69/00, опубл. 2000.03.20. 2. Патент РФ 2066221, м. кл. А 63 В 69/00, опубл. 1996.09.10 - прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Тренажер для подготовки единоборцев, содержащий основание, несущее стержень с регулируемым по высоте манекеном, отличающийся тем, что стержень установлен на основании с возможностью вертикального перемещения вдоль двух, установленных под углом неподвижных направляющих, манекен выполнен в виде опорной тазовой и грудной площадок, стержень на уровне талии снабжен шаровым шарниром, обеспечивающим поворот верхней части манекена вокруг вертикальной и горизонтальной осей относительно нижней части и имитатором верхних конечностей, а также средством для изменения нагрузки. 2. Тренажер по п.1, отличающийся тем, что по меньшей мере одна из двух неподвижных направляющих выполнена сдвоенной. 3. Тренажер по пп.1-2, отличающийся тем, что на вертикальной направляющей, между основанием и втулками стержня установлены амортизаторы. 4. Тренажер по пп.1-3, отличающийся тем, что по меньшей мере одна из двух неподвижных направляющих выполнена с возможностью изменения угла между ними. 5. Тренажер по пп.1-4, отличающийся тем, что средство для изменения нагрузки выполнено в виде системы блоков и грузов, воздействующих на подвижные части манекена. 6. Тренажер по пп.1-5, отличающийся тем, что средство для изменения нагрузки выполнено в виде системы упругих тросов, воздействующих на подвижные части манекена. 7. Тренажер по пп.1-6, отличающийся тем, что имитатор верхних конечностей выполнен в виде канатов. 8. Тренажер по пп.1-6, отличающийся тем, что имитатор верхних конечностей выполнен в виде двух шарнирно сочлененных секций. 9. Тренажер по пп.1-8, отличающийся тем, что основание содержит изображение стоп ног.
