Прочно насаженный топор или молоток

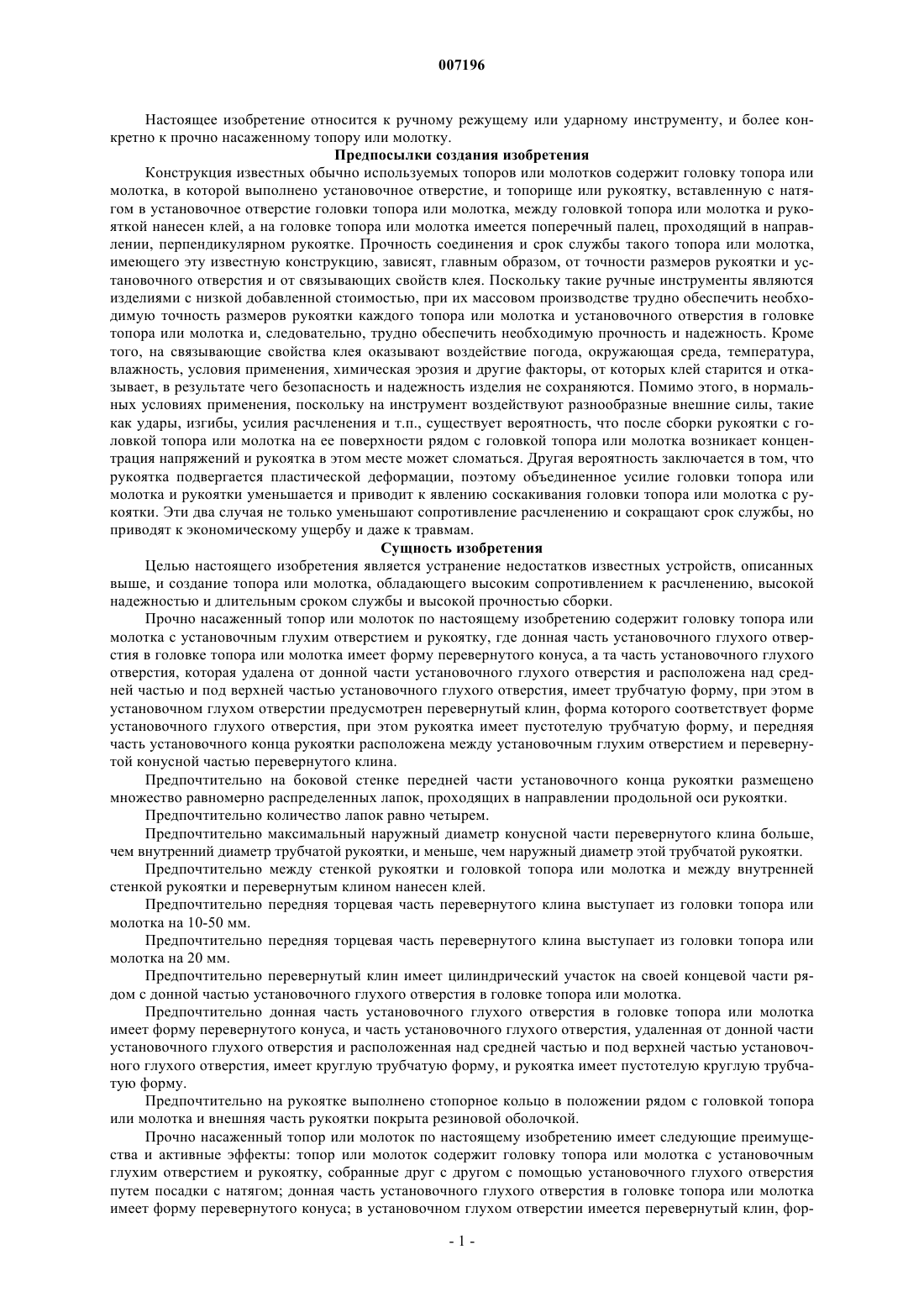

007196 Настоящее изобретение относится к ручному режущему или ударному инструменту, и более конкретно к прочно насаженному топору или молотку. Предпосылки создания изобретения Конструкция известных обычно используемых топоров или молотков содержит головку топора или молотка, в которой выполнено установочное отверстие, и топорище или рукоятку, вставленную с натягом в установочное отверстие головки топора или молотка, между головкой топора или молотка и рукояткой нанесен клей, а на головке топора или молотка имеется поперечный палец, проходящий в направлении, перпендикулярном рукоятке. Прочность соединения и срок службы такого топора или молотка,имеющего эту известную конструкцию, зависят, главным образом, от точности размеров рукоятки и установочного отверстия и от связывающих свойств клея. Поскольку такие ручные инструменты являются изделиями с низкой добавленной стоимостью, при их массовом производстве трудно обеспечить необходимую точность размеров рукоятки каждого топора или молотка и установочного отверстия в головке топора или молотка и, следовательно, трудно обеспечить необходимую прочность и надежность. Кроме того, на связывающие свойства клея оказывают воздействие погода, окружающая среда, температура,влажность, условия применения, химическая эрозия и другие факторы, от которых клей старится и отказывает, в результате чего безопасность и надежность изделия не сохраняются. Помимо этого, в нормальных условиях применения, поскольку на инструмент воздействуют разнообразные внешние силы, такие как удары, изгибы, усилия расчленения и т.п., существует вероятность, что после сборки рукоятки с головкой топора или молотка на ее поверхности рядом с головкой топора или молотка возникает концентрация напряжений и рукоятка в этом месте может сломаться. Другая вероятность заключается в том, что рукоятка подвергается пластической деформации, поэтому объединенное усилие головки топора или молотка и рукоятки уменьшается и приводит к явлению соскакивания головки топора или молотка с рукоятки. Эти два случая не только уменьшают сопротивление расчленению и сокращают срок службы, но приводят к экономическому ущербу и даже к травмам. Сущность изобретения Целью настоящего изобретения является устранение недостатков известных устройств, описанных выше, и создание топора или молотка, обладающего высоким сопротивлением к расчленению, высокой надежностью и длительным сроком службы и высокой прочностью сборки. Прочно насаженный топор или молоток по настоящему изобретению содержит головку топора или молотка с установочным глухим отверстием и рукоятку, где донная часть установочного глухого отверстия в головке топора или молотка имеет форму перевернутого конуса, а та часть установочного глухого отверстия, которая удалена от донной части установочного глухого отверстия и расположена над средней частью и под верхней частью установочного глухого отверстия, имеет трубчатую форму, при этом в установочном глухом отверстии предусмотрен перевернутый клин, форма которого соответствует форме установочного глухого отверстия, при этом рукоятка имеет пустотелую трубчатую форму, и передняя часть установочного конца рукоятки расположена между установочным глухим отверстием и перевернутой конусной частью перевернутого клина. Предпочтительно на боковой стенке передней части установочного конца рукоятки размещено множество равномерно распределенных лапок, проходящих в направлении продольной оси рукоятки. Предпочтительно количество лапок равно четырем. Предпочтительно максимальный наружный диаметр конусной части перевернутого клина больше,чем внутренний диаметр трубчатой рукоятки, и меньше, чем наружный диаметр этой трубчатой рукоятки. Предпочтительно между стенкой рукоятки и головкой топора или молотка и между внутренней стенкой рукоятки и перевернутым клином нанесен клей. Предпочтительно передняя торцевая часть перевернутого клина выступает из головки топора или молотка на 10-50 мм. Предпочтительно передняя торцевая часть перевернутого клина выступает из головки топора или молотка на 20 мм. Предпочтительно перевернутый клин имеет цилиндрический участок на своей концевой части рядом с донной частью установочного глухого отверстия в головке топора или молотка. Предпочтительно донная часть установочного глухого отверстия в головке топора или молотка имеет форму перевернутого конуса, и часть установочного глухого отверстия, удаленная от донной части установочного глухого отверстия и расположенная над средней частью и под верхней частью установочного глухого отверстия, имеет круглую трубчатую форму, и рукоятка имеет пустотелую круглую трубчатую форму. Предпочтительно на рукоятке выполнено стопорное кольцо в положении рядом с головкой топора или молотка и внешняя часть рукоятки покрыта резиновой оболочкой. Прочно насаженный топор или молоток по настоящему изобретению имеет следующие преимущества и активные эффекты: топор или молоток содержит головку топора или молотка с установочным глухим отверстием и рукоятку, собранные друг с другом с помощью установочного глухого отверстия путем посадки с натягом; донная часть установочного глухого отверстия в головке топора или молотка имеет форму перевернутого конуса; в установочном глухом отверстии имеется перевернутый клин, фор-1 007196 ма которого соответствует форме установочного глухого отверстия; во время сборки головки топора или молотка с рукояткой возникает большая сила сжатия, создаваемая перевернутым клином, так, что сопротивление расчленению топора или молотка значительно увеличивается, также улучшается его надежность,и срок службы продлевается более чем втрое по сравнению с известными топорами или молотками. Далее следует более подробное описание изобретения со ссылками на прилагаемые чертежи. Краткое описание чертежей Фиг. 1 - схематический вид в разрезе прочно насаженного топора или молотка по настоящему изобретению. Фиг. 2 - сечение по линии А-А на фиг. 1. Фиг. 3 - сечение по линии В-В на фиг. 1. Фиг. 4 - схематический вид в разрезе второго варианта прочно насаженного топора или молотка по настоящему изобретению. Подробное описание предпочтительных вариантов На фиг. 1-3 представлены схематические сечения первого варианта настоящего изобретения, т.е. небольшого топора, содержащего головку 1 топора или молотка с установочным глухим отверстием и рукоятку 2, вставленную в установочное глухое отверстие с натягом. Рукоятка 2 имеет форму пустотелой круглой трубы, и на боковой стенке сборочного конца рукоятки равномерно разнесены четыре лапки 3,проходящие в направлении продольной оси рукоятки. Количество лапок может составлять три, шесть,восемь и т.п. в соответствии с диаметром рукоятки и типом топора или молотка. Донная часть установочного глухого отверстия головки 1 топора имеет форму перевернутого конуса. Та часть установочного глухого отверстия, которая удалена от донной части установочного глухого отверстия и находится над средней частью и под верхней частью установочного глухого отверстия, имеет трубчатую форму. В установочном глухом отверстии имеется перевернутый клин 4 , форма которого соответствует форме установочного глухого отверстия, то есть перевернутый клин 4 содержит коническую часть 5 и переднюю цилиндрическую часть, при этом максимальный наружный диаметр конической части и наружный диаметр нижней цилиндрической части больше, чем внутренний диаметр трубчатой рукоятки 2, и на 0,5 мм меньше, чем наружный диаметр трубчатой рукоятки 2; при этом минимальный наружный диаметр конусной части и наружный диаметр передней цилиндрической части меньше внутреннего диаметра трубчатой рукоятки 2 на 0,1-0,4 мм. Если материал рукоятки 2 обладает лучшей пластичностью, установочный конец трубчатой рукоятки подвергается пластической деформации под воздействием давления перевернутого клина 4 при воздействии импульса сборочного усилия и, следовательно, установочный конец рукоятки 2 может не иметь лапок и иметь целостную трубчатую конструкцию. Лапки 3 зажаты между установочным глухим отверстием и перевернутой конусной частью перевернутого клина 4. Таким образом, когда рукоятку 2 вставляют в головку 1 топора, сила сборочного импульса заставляет внешнюю конусную поверхность перевернутого клина 4 приложить большое усилие, выдавливающее усилие к трубчатой стенке рукоятки 2 так, чтобы вызвать пластическую деформацию трубчатой стенки рукоятки,и головка 1 топора и рукоятка 2 под воздействием перевернутого клина 4 соединяются друг с другом очень прочно. Таким образом, рукоятке 2 очень трудно выскочить из головки 1 топора, что повышает сопротивление расчленению, надежность и безопасность использования. Между наружной стенкой рукоятки 2 и головкой 1 топора и между внутренней стенкой рукоятки 2 и перевернутым клином 4 нанесен клей для дополнительного повышения прочности сборки топора или молотка по настоящему изобретению. Передний конец перевернутого клина 4 выступает из головки топора или молотка на 20 мм, чтобы увеличить прочность при стационарной нагрузке на устройство по настоящему изобретению, и, одновременно, избежать концентрации напряжений на рукоятке 2 рядом с поверхностью тела топора или молотка, вызванных установкой головки топора или молотка, и эффективно предотвратить излом рукоятки при использовании топора или молотка в качестве рычага. Предусмотрено также выступание концевой части клина 4 на 1-50 мм, и конкретный размер может быть определен в соответствии с размером и типом топора или молотка. Перевернутый клин 4 имеет участок цилиндрического тела 5, выполненный заодно с перевернутым клином 4, расположенный на его торце, рядом с донной частью установочного глухого отверстия головки топора или молотка, и это цилиндрическое тело 5 предназначено для облегчения сборки и соответствия длины конусной поверхности перевернутого клина установочному концу рукоятки 2. На рукоятке 2 выполнено стопорное кольцо 7, расположенное рядом с головкой 1 топора. Для того чтобы повысить удобство использования и придать изделию эстетичный внешний вид, внешняя поверхность рукоятки 2 покрыта резиновой оболочкой 6. Рукоятка 2 топора или молотка также может иметь форму пустотелой трубы квадратного сечения, и, соответственно, донная часть установочного глухого отверстия головки 1 топора имеет форму перевернутой пирамиды, а часть установочного глухого отверстия, которая удалена от донной части установочного глухого отверстия и расположена над средней частью и под верхней частью установочного глухого отверстия, имеет квадратное трубчатое сечение. Разумеется, рукоятка 2 может также быть пустотелой трубой овального или другого сечения. Во время сборки сначала перевернутый клин 4 вводят в установочное отверстие. Затем установочный конец трубчатой рукоятки 2 вставляют между перевернутым клином 4 и головкой 1 топора и, наконец, рукоятку 2 с усилием вбивают в отверстие, чтобы прочно насадить головку 1 топора на рукоятку 2.-2 007196 На фиг. 4 показано сечение второго варианта прочно насаженного топора или молотка по настоящему изобретению, т.е., столярного молотка, где соединительная конструкция рукоятки и головки столярного молотка идентична конструкции небольшого топора и его рукоятки и поэтому подробно не описывается. Прочно насаженный топор или молоток по настоящему изобретению, поскольку в нем на внешней поверхности головки топора или молотка отсутствует поперечное отверстие под палец, не только более эстетичен, но и не допускает попадания в такое отверстие грязи, не допускает коррозии внутренней стенки стальной трубчатой рукоятки и, тем самым, продлевает срок службы устройства; обладает большой прочностью на изгиб и стягивание; обеспечивает безопасность и надежность применения, производится по простому технологическому процессу, требует меньше трудозатрат в производстве, позволяет использовать усовершенствованный производственный процесс с элементами автоматизации для повышения эффективности производства, и топор или молоток является ручным инструментом, имеющим стабильное качество и высокую надежность. Кроме того, соединение с помощью перевернутого клина и способ сборки рукоятки с головкой топора или молотка по настоящему изобретению не ограничиваются топорами или молотками и могут применяться для других ручных инструментов ударного действия, таких как кирка и пр., или режущего действия. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Прочно насаженный топор или молоток, содержащий головку (1) топора или молотка с установочным глухим отверстием и рукоятку (2), в котором донная часть установочного глухого отверстия головки (1) топора или молотка имеет форму перевернутого конуса, а часть установочного глухого отверстия, удаленная от донной части установочного глухого отверстия и расположенная над средней частью и под верхней частью установочного глухого отверстия, имеет трубчатую форму, при этом в установочном глухом отверстии имеется перевернутый клин (4), форма которого соответствует форме установочного глухого отверстия, при этом рукоятка имеет пустотелую трубчатую форму, при этом передняя часть установочного конца рукоятки расположена между установочным глухим отверстием и перевернутой конусной частью перевернутого клина. 2. Прочно насаженный топор или молоток по п.1, в котором на боковой стенке передней части установочного конца рукоятки (2) равномерно распределено множество лапок (3), проходящих в направлении продольной оси рукоятки. 3. Прочно насаженный топор или молоток по п.2, в котором количество лапок равно четырем. 4. Прочно насаженный топор или молоток по пп.1, 2 или 3, в котором максимальный наружный диаметр конусной части перевернутого клина (4) больше, чем внутренний диаметр трубчатой рукоятки(2), и меньше, чем наружный диаметр трубчатой рукоятки (2). 5. Прочно насаженный топор или молоток по п.4, в котором между внешней стенкой рукоятки (2) и головкой (1) топора или молотка и между внутренней стенкой рукоятки (2) и перевернутым клином (4) имеется клей. 6. Прочно насаженный топор или молоток по п.5, в котором передний конец перевернутого клина(4) выступает из головки (1) топора или молотка на 10-50 мм. 7. Прочно насаженный топор или молоток по п.5, в котором передний конец перевернутого клина(4) выступает из головки (1) топора или молотка на 20 мм. 8. Прочно насаженный топор или молоток по пп.1, 2, 3, 6 или 7, в котором перевернутый клин (4) имеет на своем конце участок цилиндрического тела (5), расположенный рядом с донным участок установочного глухого отверстия головки топора или молотка. 9. Прочно насаженный топор или молоток по п.8, в котором донная часть установочного глухого отверстия головки (1) топора или молотка имеет форму перевернутого конуса, а часть установочного глухого отверстия, удаленная от донной части установочного глухого отверстия и расположенная над средней частью и под верхней частью установочного глухого отверстия, имеет круглую трубчатую форму; при этом рукоятка (2) имеет пустотелую круглую трубчатую форму. 10. Прочно насаженный топор или молоток по п.9, в котором на рукоятке (2) установлено стопорное кольцо (7) рядом с головкой (1) топора или молотка и внешняя поверхность рукоятки (2) покрыта резиновой оболочкой (6).
