Лазерный целеуказатель

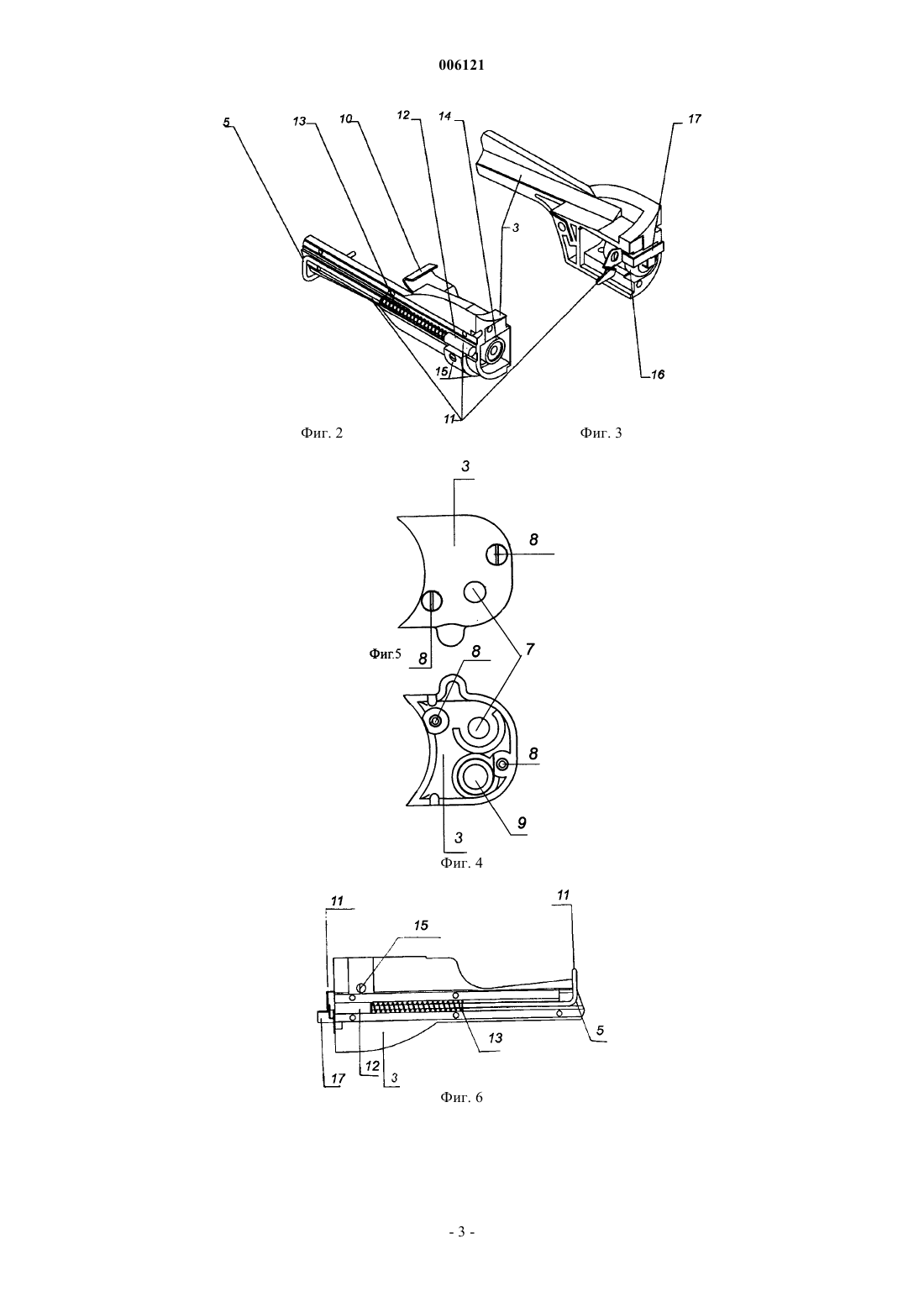

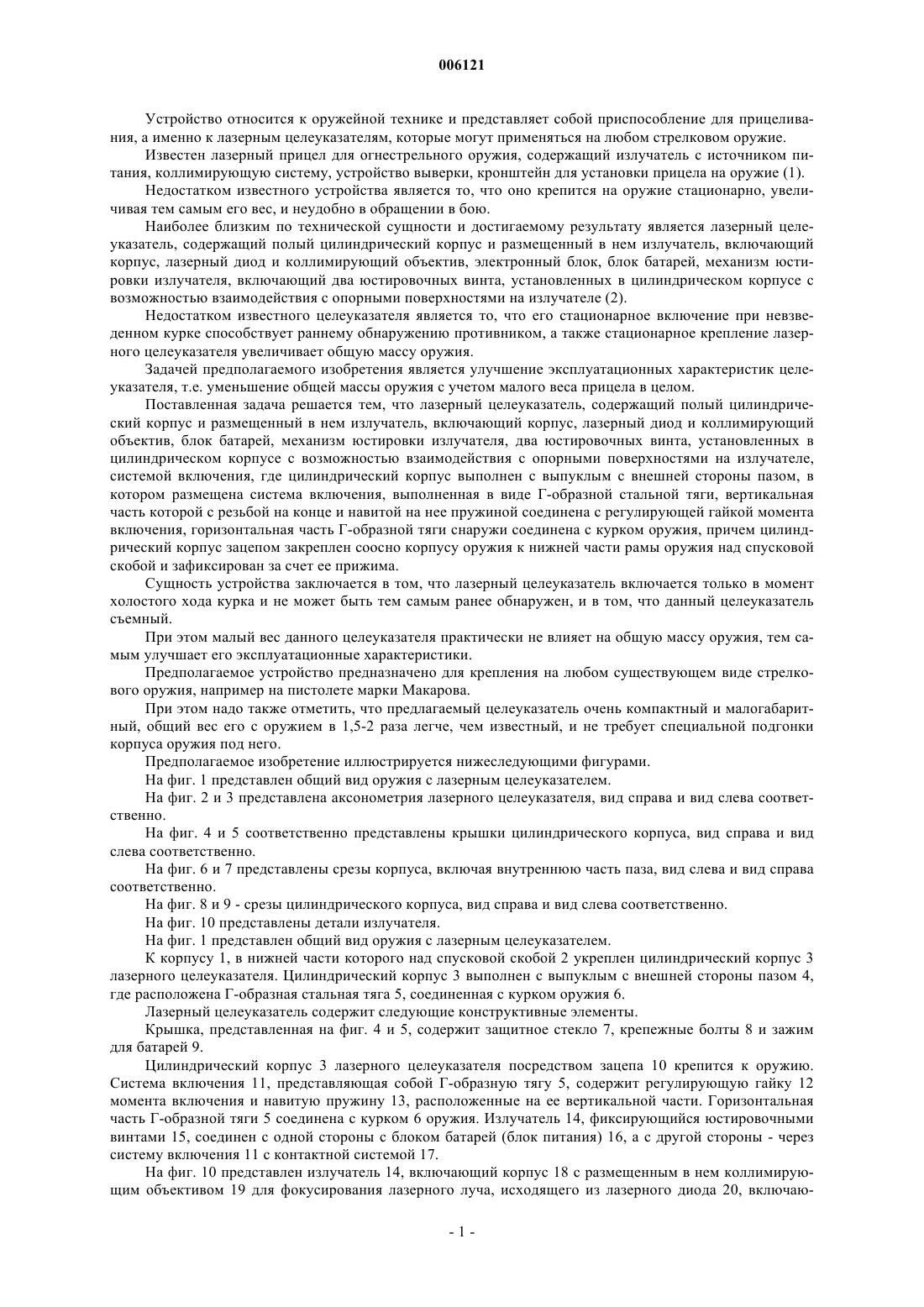

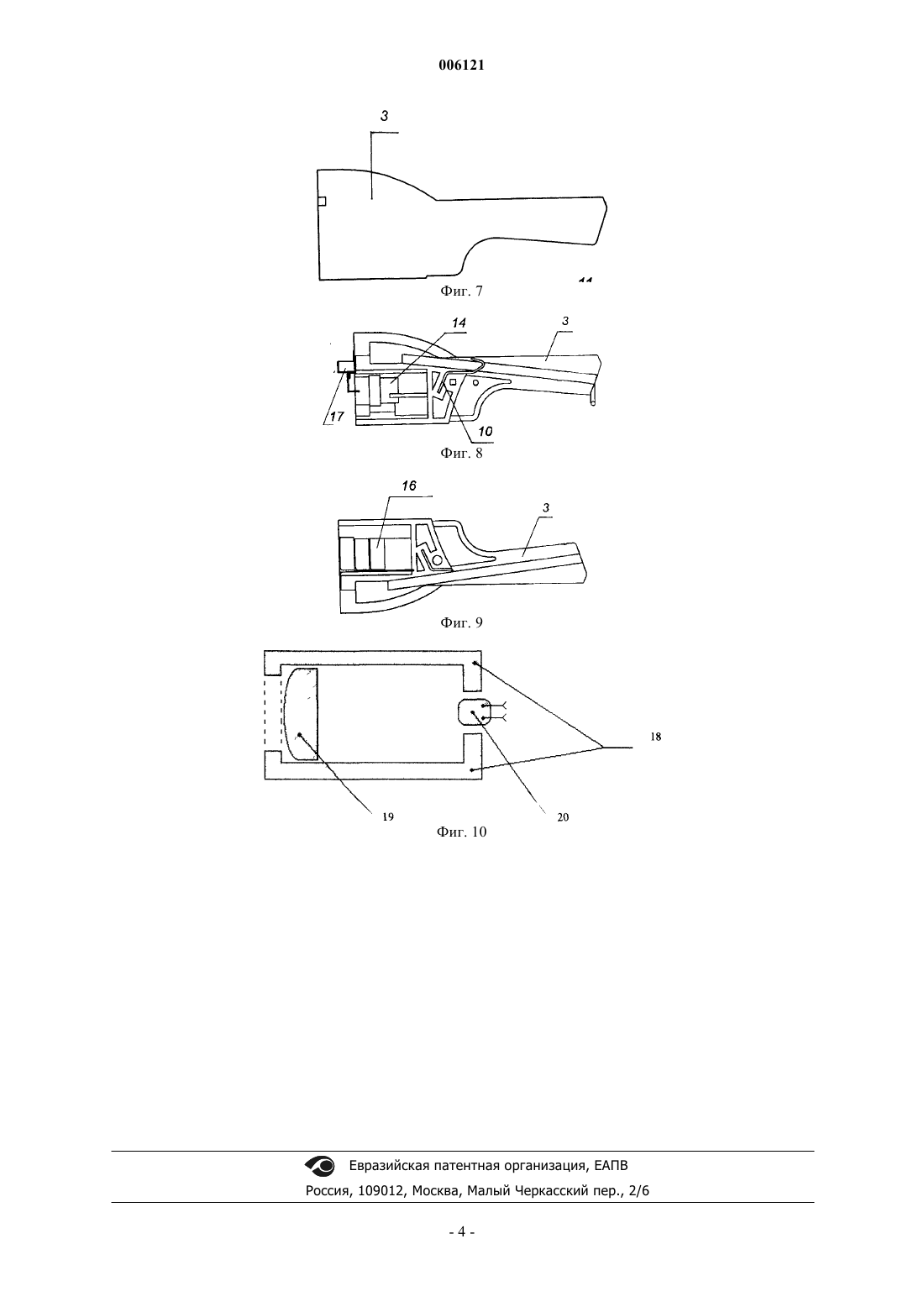

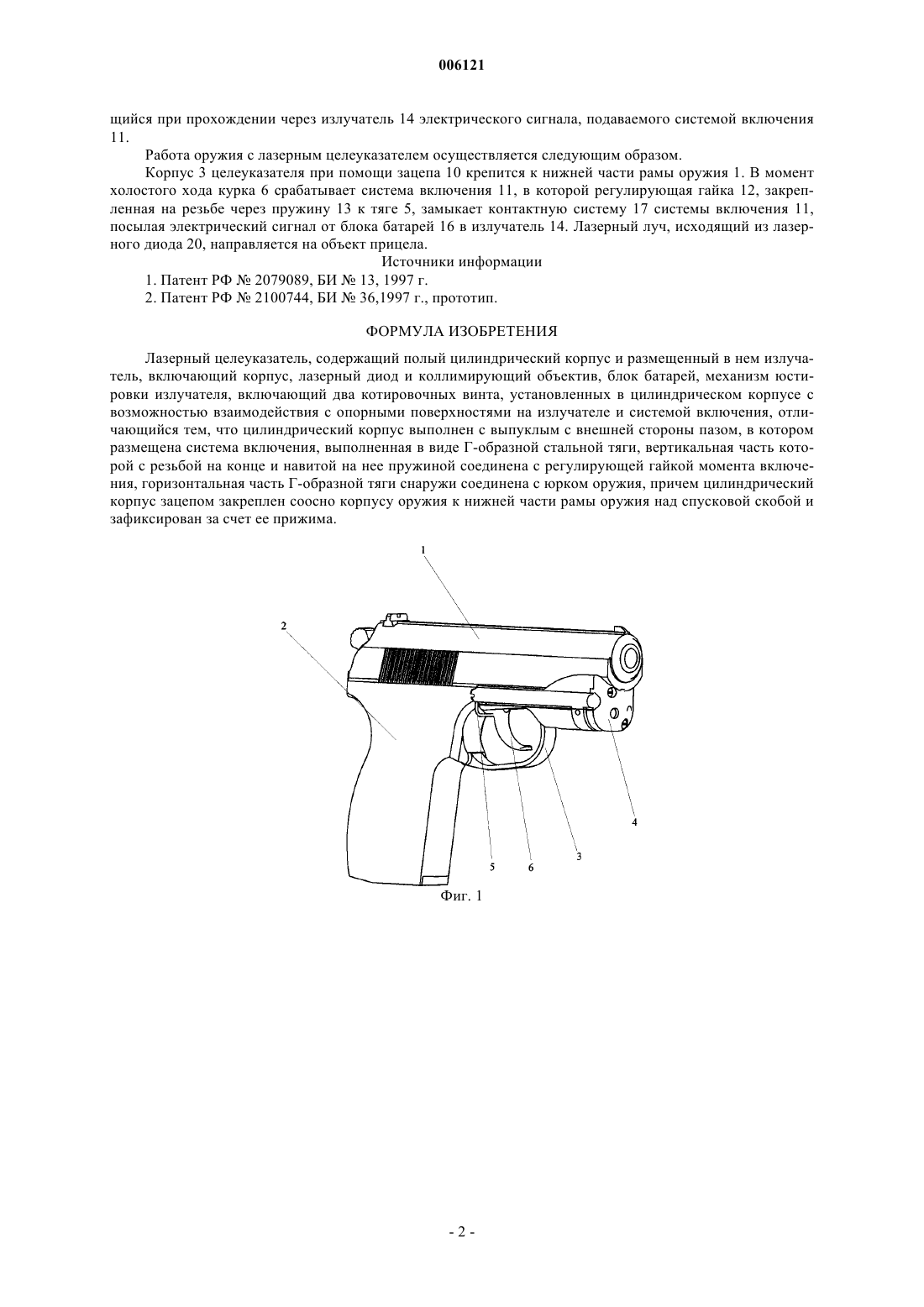

006121 Устройство относится к оружейной технике и представляет собой приспособление для прицеливания, а именно к лазерным целеуказателям, которые могут применяться на любом стрелковом оружие. Известен лазерный прицел для огнестрельного оружия, содержащий излучатель с источником питания, коллимирующую систему, устройство выверки, кронштейн для установки прицела на оружие (1). Недостатком известного устройства является то, что оно крепится на оружие стационарно, увеличивая тем самым его вес, и неудобно в обращении в бою. Наиболее близким по технической сущности и достигаемому результату является лазерный целеуказатель, содержащий полый цилиндрический корпус и размещенный в нем излучатель, включающий корпус, лазерный диод и коллимирующий объектив, электронный блок, блок батарей, механизм юстировки излучателя, включающий два юстировочных винта, установленных в цилиндрическом корпусе с возможностью взаимодействия с опорными поверхностями на излучателе (2). Недостатком известного целеуказателя является то, что его стационарное включение при невзведенном курке способствует раннему обнаружению противником, а также стационарное крепление лазерного целеуказателя увеличивает общую массу оружия. Задачей предполагаемого изобретения является улучшение эксплуатационных характеристик целеуказателя, т.е. уменьшение общей массы оружия с учетом малого веса прицела в целом. Поставленная задача решается тем, что лазерный целеуказатель, содержащий полый цилиндрический корпус и размещенный в нем излучатель, включающий корпус, лазерный диод и коллимирующий объектив, блок батарей, механизм юстировки излучателя, два юстировочных винта, установленных в цилиндрическом корпусе с возможностью взаимодействия с опорными поверхностями на излучателе,системой включения, где цилиндрический корпус выполнен с выпуклым с внешней стороны пазом, в котором размещена система включения, выполненная в виде Г-образной стальной тяги, вертикальная часть которой с резьбой на конце и навитой на неe пружиной соединена с регулирующей гайкой момента включения, горизонтальная часть Г-образной тяги снаружи соединена с курком оружия, причем цилиндрический корпус зацепом закреплен соосно корпусу оружия к нижней части рамы оружия над спусковой скобой и зафиксирован за счет еe прижима. Сущность устройства заключается в том, что лазерный целеуказатель включается только в момент холостого хода курка и не может быть тем самым ранее обнаружен, и в том, что данный целеуказатель съемный. При этом малый вес данного целеуказателя практически не влияет на общую массу оружия, тем самым улучшает его эксплуатационные характеристики. Предполагаемое устройство предназначено для крепления на любом существующем виде стрелкового оружия, например на пистолете марки Макарова. При этом надо также отметить, что предлагаемый целеуказатель очень компактный и малогабаритный, общий вес его с оружием в 1,5-2 раза легче, чем известный, и не требует специальной подгонки корпуса оружия под него. Предполагаемое изобретение иллюстрируется нижеследующими фигурами. На фиг. 1 представлен общий вид оружия с лазерным целеуказателем. На фиг. 2 и 3 представлена аксонометрия лазерного целеуказателя, вид справа и вид слева соответственно. На фиг. 4 и 5 соответственно представлены крышки цилиндрического корпуса, вид справа и вид слева соответственно. На фиг. 6 и 7 представлены срезы корпуса, включая внутреннюю часть паза, вид слева и вид справа соответственно. На фиг. 8 и 9 - срезы цилиндрического корпуса, вид справа и вид слева соответственно. На фиг. 10 представлены детали излучателя. На фиг. 1 представлен общий вид оружия с лазерным целеуказателем. К корпусу 1, в нижней части которого над спусковой скобой 2 укреплен цилиндрический корпус 3 лазерного целеуказателя. Цилиндрический корпус 3 выполнен с выпуклым с внешней стороны пазом 4,где расположена Г-образная стальная тяга 5, соединенная с курком оружия 6. Лазерный целеуказатель содержит следующие конструктивные элементы. Крышка, представленная на фиг. 4 и 5, содержит защитное стекло 7, крепежные болты 8 и зажим для батарей 9. Цилиндрический корпус 3 лазерного целеуказателя посредством зацепа 10 крепится к оружию. Система включения 11, представляющая собой Г-образную тягу 5, содержит регулирующую гайку 12 момента включения и навитую пружину 13, расположенные на ее вертикальной части. Горизонтальная часть Г-образной тяги 5 соединена с курком 6 оружия. Излучатель 14, фиксирующийся юстировочными винтами 15, соединен с одной стороны с блоком батарей (блок питания) 16, а с другой стороны - через систему включения 11 с контактной системой 17. На фиг. 10 представлен излучатель 14, включающий корпус 18 с размещенным в нем коллимирующим объективом 19 для фокусирования лазерного луча, исходящего из лазерного диода 20, включаю-1 006121 щийся при прохождении через излучатель 14 электрического сигнала, подаваемого системой включения 11. Работа оружия с лазерным целеуказателем осуществляется следующим образом. Корпус 3 целеуказателя при помощи зацепа 10 крепится к нижней части рамы оружия 1. В момент холостого хода курка 6 срабатывает система включения 11, в которой регулирующая гайка 12, закрепленная на резьбе через пружину 13 к тяге 5, замыкает контактную систему 17 системы включения 11,посылая электрический сигнал от блока батарей 16 в излучатель 14. Лазерный луч, исходящий из лазерного диода 20, направляется на объект прицела. Источники информации 1. Патент РФ 2079089, БИ 13, 1997 г. 2. Патент РФ 2100744, БИ 36,1997 г., прототип. ФОРМУЛА ИЗОБРЕТЕНИЯ Лазерный целеуказатель, содержащий полый цилиндрический корпус и размещенный в нем излучатель, включающий корпус, лазерный диод и коллимирующий объектив, блок батарей, механизм юстировки излучателя, включающий два котировочных винта, установленных в цилиндрическом корпусе с возможностью взаимодействия с опорными поверхностями на излучателе и системой включения, отличающийся тем, что цилиндрический корпус выполнен с выпуклым с внешней стороны пазом, в котором размещена система включения, выполненная в виде Г-образной стальной тяги, вертикальная часть которой с резьбой на конце и навитой на нее пружиной соединена с регулирующей гайкой момента включения, горизонтальная часть Г-образной тяги снаружи соединена с юрком оружия, причем цилиндрический корпус зацепом закреплен coocно корпусу оружия к нижней части рамы оружия над спусковой скобой и зафиксирован за счет ее прижима.
