Кольцо очистки изолятора с помощью силы ветра

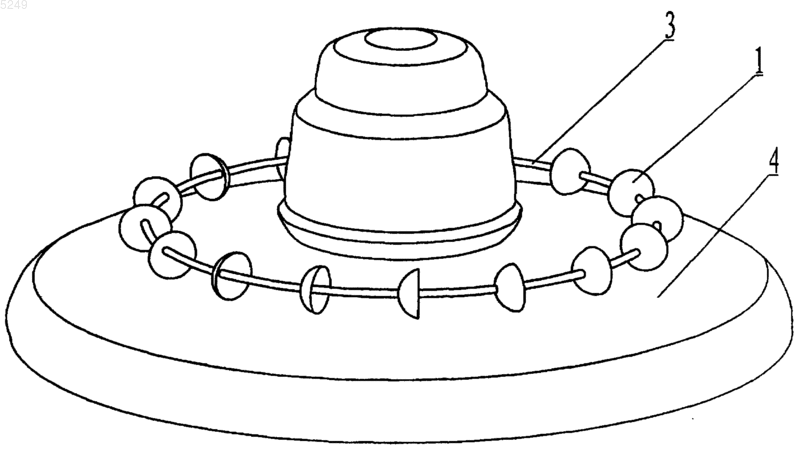

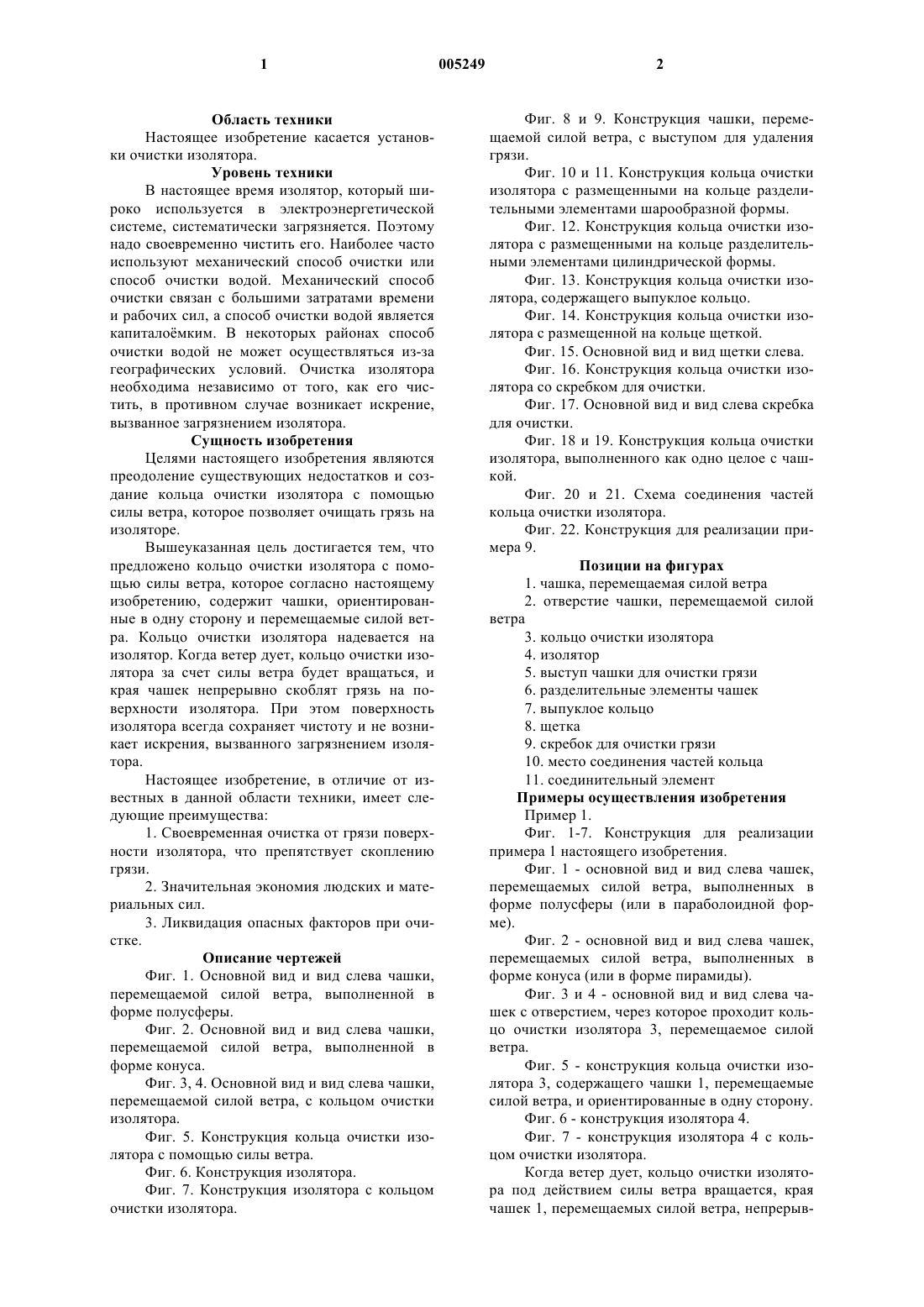

1 Область техники Настоящее изобретение касается установки очистки изолятора. Уровень техники В настоящее время изолятор, который широко используется в электроэнергетической системе, систематически загрязняется. Поэтому надо своевременно чистить его. Наиболее часто используют механический способ очистки или способ очистки водой. Механический способ очистки связан с большими затратами времени и рабочих сил, а способ очистки водой является капиталомким. В некоторых районах способ очистки водой не может осуществляться из-за географических условий. Очистка изолятора необходима независимо от того, как его чистить, в противном случае возникает искрение,вызванное загрязнением изолятора. Сущность изобретения Целями настоящего изобретения являются преодоление существующих недостатков и создание кольца очистки изолятора с помощью силы ветра, которое позволяет очищать грязь на изоляторе. Вышеуказанная цель достигается тем, что предложено кольцо очистки изолятора с помощью силы ветра, которое согласно настоящему изобретению, содержит чашки, ориентированные в одну сторону и перемещаемые силой ветра. Кольцо очистки изолятора надевается на изолятор. Когда ветер дует, кольцо очистки изолятора за счет силы ветра будет вращаться, и края чашек непрерывно скоблят грязь на поверхности изолятора. При этом поверхность изолятора всегда сохраняет чистоту и не возникает искрения, вызванного загрязнением изолятора. Настоящее изобретение, в отличие от известных в данной области техники, имеет следующие преимущества: 1. Своевременная очистка от грязи поверхности изолятора, что препятствует скоплению грязи. 2. Значительная экономия людских и материальных сил. 3. Ликвидация опасных факторов при очистке. Описание чертежей Фиг. 1. Основной вид и вид слева чашки,перемещаемой силой ветра, выполненной в форме полусферы. Фиг. 2. Основной вид и вид слева чашки,перемещаемой силой ветра, выполненной в форме конуса. Фиг. 3, 4. Основной вид и вид слева чашки,перемещаемой силой ветра, с кольцом очистки изолятора. Фиг. 5. Конструкция кольца очистки изолятора с помощью силы ветра. Фиг. 6. Конструкция изолятора. Фиг. 7. Конструкция изолятора с кольцом очистки изолятора. 2 Фиг. 8 и 9. Конструкция чашки, перемещаемой силой ветра, с выступом для удаления грязи. Фиг. 10 и 11. Конструкция кольца очистки изолятора с размещенными на кольце разделительными элементами шарообразной формы. Фиг. 12. Конструкция кольца очистки изолятора с размещенными на кольце разделительными элементами цилиндрической формы. Фиг. 13. Конструкция кольца очистки изолятора, содержащего выпуклое кольцо. Фиг. 14. Конструкция кольца очистки изолятора с размещенной на кольце щеткой. Фиг. 15. Основной вид и вид щетки слева. Фиг. 16. Конструкция кольца очистки изолятора со скребком для очистки. Фиг. 17. Основной вид и вид слева скребка для очистки. Фиг. 18 и 19. Конструкция кольца очистки изолятора, выполненного как одно целое с чашкой. Фиг. 20 и 21. Схема соединения частей кольца очистки изолятора. Фиг. 22. Конструкция для реализации примера 9. Позиции на фигурах 1. чашка, перемещаемая силой ветра 2. отверстие чашки, перемещаемой силой ветра 3. кольцо очистки изолятора 4. изолятор 5. выступ чашки для очистки грязи 6. разделительные элементы чашек 7. выпуклое кольцо 8. щетка 9. скребок для очистки грязи 10. место соединения частей кольца 11. соединительный элемент Примеры осуществления изобретения Пример 1. Фиг. 1-7. Конструкция для реализации примера 1 настоящего изобретения. Фиг. 1 - основной вид и вид слева чашек,перемещаемых силой ветра, выполненных в форме полусферы (или в параболоидной форме). Фиг. 2 - основной вид и вид слева чашек,перемещаемых силой ветра, выполненных в форме конуса (или в форме пирамиды). Фиг. 3 и 4 - основной вид и вид слева чашек с отверстием, через которое проходит кольцо очистки изолятора 3, перемещаемое силой ветра. Фиг. 5 - конструкция кольца очистки изолятора 3, содержащего чашки 1, перемещаемые силой ветра, и ориентированные в одну сторону. Фиг. 6 - конструкция изолятора 4. Фиг. 7 - конструкция изолятора 4 с кольцом очистки изолятора. Когда ветер дует, кольцо очистки изолятора под действием силы ветра вращается, края чашек 1, перемещаемых силой ветра, непрерыв 3 но скоблят грязь на поверхности изолятора 4. Это позволяет всегда поддерживать чистоту изолятора, предотвращать искрение, вызванное его загрязнением. Кольцо очистки изолятора изготовлено из изоляционного материала, например, пластмассы, каучука, нейлона. Кольцо очистки изолятора может надеваться на фарфоровый фартук любого электроэнергетического оборудования. Пример 2. Фиг. 8 и 9 - конструкция для реализации примера 2 настоящего изобретения. Пример 2 отличается от примера 1 тем, что края чашек 1, перемещаемых силой ветра. имеют выступ 5 для очистки грязи. Пример 3. Фиг. 10, 11 и 12 - конструкция для реализации примера 3 настоящего изобретения. Между чашками 1, перемещаемыми силой ветра, на кольце изолятора 3 имеется несколько разделительных элементов 6 с отверстиями,предназначенными для фиксации расстояния между чашками 1. Форма разделительных элементов может быть шарообразная или цилиндрическая. Пример 4. Фиг. 13 - конструкция для реализации примера 4. На кольце очистки изолятора 3 имеется выпуклое кольцо 7 для фиксации чашек 1, перемещаемых силой ветра. Пример 5. Фиг. 14 и 15 - конструкция для реализации примера 5. Для повышения скорости и качества очистки на кольце изолятора 3 размещена щетка 8. Фиг. 15 - основной вид и вид щетки слева. Пример 6. Фиг. 16 и 17 - конструкция для реализации примера 6. Для очистки края фарфорового фартука изолятора на кольце очистки изолятора 3 размещен скребок 9. Фиг. 17 - основной вид и вид слева скребка для очистки 9. Пример 7. Фиг. 18 и 19 - конструкция для реализации примера 7. Чашки 1, перемещаемые силой ветра, и кольцо очистки изолятора 3 изготовлены как одно целое. 4 Пример 8. Фиг. 20 и 21 - конструкция для реализации примера 8. Кольцо очистки изолятора состоит из отдельных частей, которые в месте контакта 10 можно соединять сваркой или с помощью соединительного элемента. Пример 9. Фиг. 22 - конструкция для реализации примера 9. Отличие данной конструкции от вышеуказанных в том, что чашки не имеют отверстий для прохождения через них кольца очистки изолятора, а крепятся к кольцу очистки изолятора с внешней стороны. Промышленная применимость Настоящее изобретение может использоваться в электроэнергетической системе для удаления грязи с изолятора и обеспечения безопасности электрической системы. Настоящее изобретение отличается от известных устройств следующими преимуществами: 1. Своевременная очистка от грязи поверхности изолятора, что препятствует ее скоплению. 2. Значительная экономия людских и материальных ресурсов. 3. Устранение опасных факторов при очистке. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Кольцо очистки изолятора с помощью силы ветра, отличающееся тем, что кольцо (3) содержит чашки (1), перемещаемые силой ветра. 2. Кольцо очистки изолятора с помощью силы ветра по п.1, отличающееся тем, что края чашек (1), перемещаемых силой ветра, выполнены с выступом для очистки грязи (5). 3. Кольцо очистки изолятора с помощью силы ветра по п.1 или 2, отличающееся тем, что на кольце (3) размещены разделительные элементы (6). 4. Кольцо очистки изолятора с помощью силы ветра по п.1 или 2, отличающееся тем, что кольцо (3) содержит выпуклое кольцо (7). 5. Кольцо очистки изолятора с помощью силы ветра по пп.1, или 2, или 3, или 4, отличающееся тем, что кольцо (3) снабжено щеткой(8) и/или скребком для очистки (9).
