Устройство для установки самонесущего точечного светильника в натяжном потолке

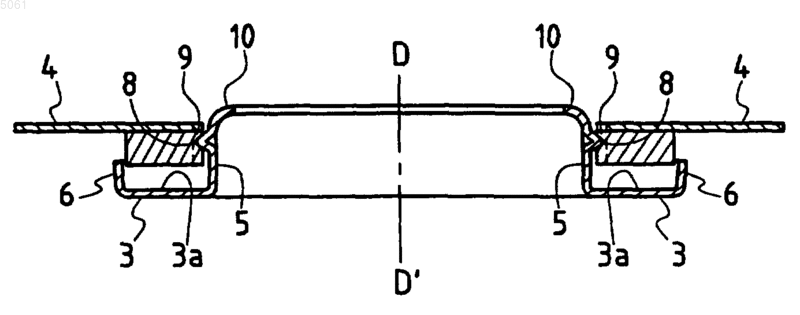

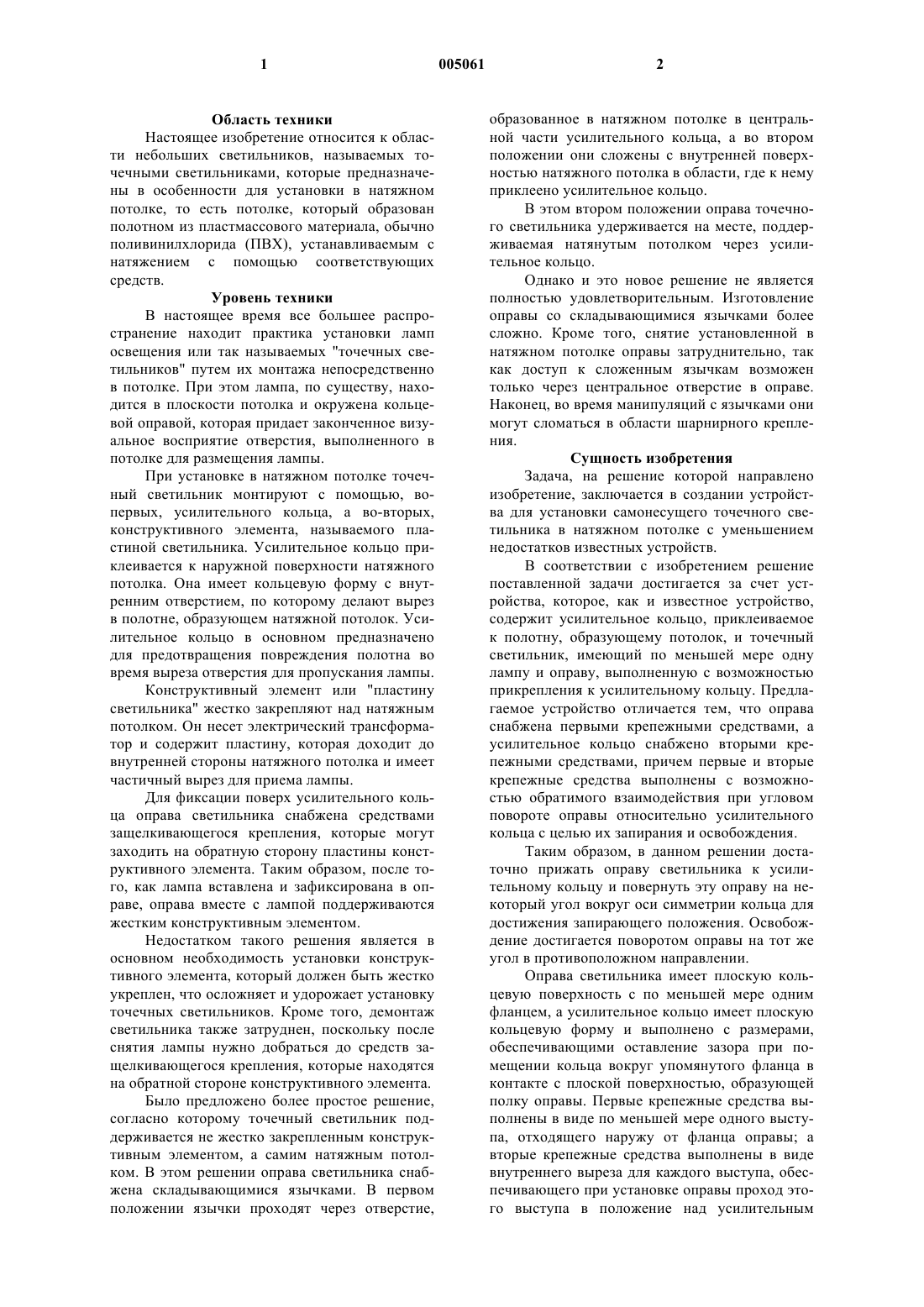

1 Область техники Настоящее изобретение относится к области небольших светильников, называемых точечными светильниками, которые предназначены в особенности для установки в натяжном потолке, то есть потолке, который образован полотном из пластмассового материала, обычно поливинилхлорида (ПВХ), устанавливаемым с натяжением с помощью соответствующих средств. Уровень техники В настоящее время все большее распространение находит практика установки ламп освещения или так называемых "точечных светильников" путем их монтажа непосредственно в потолке. При этом лампа, по существу, находится в плоскости потолка и окружена кольцевой оправой, которая придает законченное визуальное восприятие отверстия, выполненного в потолке для размещения лампы. При установке в натяжном потолке точечный светильник монтируют с помощью, вопервых, усилительного кольца, а во-вторых,конструктивного элемента, называемого пластиной светильника. Усилительное кольцо приклеивается к наружной поверхности натяжного потолка. Она имеет кольцевую форму с внутренним отверстием, по которому делают вырез в полотне, образующем натяжной потолок. Усилительное кольцо в основном предназначено для предотвращения повреждения полотна во время выреза отверстия для пропускания лампы. Конструктивный элемент или "пластину светильника" жестко закрепляют над натяжным потолком. Он несет электрический трансформатор и содержит пластину, которая доходит до внутренней стороны натяжного потолка и имеет частичный вырез для приема лампы. Для фиксации поверх усилительного кольца оправа светильника снабжена средствами защелкивающегося крепления, которые могут заходить на обратную сторону пластины конструктивного элемента. Таким образом, после того, как лампа вставлена и зафиксирована в оправе, оправа вместе с лампой поддерживаются жестким конструктивным элементом. Недостатком такого решения является в основном необходимость установки конструктивного элемента, который должен быть жестко укреплен, что осложняет и удорожает установку точечных светильников. Кроме того, демонтаж светильника также затруднен, поскольку после снятия лампы нужно добраться до средств защелкивающегося крепления, которые находятся на обратной стороне конструктивного элемента. Было предложено более простое решение,согласно которому точечный светильник поддерживается не жестко закрепленным конструктивным элементом, а самим натяжным потолком. В этом решении оправа светильника снабжена складывающимися язычками. В первом положении язычки проходят через отверстие, 005061 2 образованное в натяжном потолке в центральной части усилительного кольца, а во втором положении они сложены с внутренней поверхностью натяжного потолка в области, где к нему приклеено усилительное кольцо. В этом втором положении оправа точечного светильника удерживается на месте, поддерживаемая натянутым потолком через усилительное кольцо. Однако и это новое решение не является полностью удовлетворительным. Изготовление оправы со складывающимися язычками более сложно. Кроме того, снятие установленной в натяжном потолке оправы затруднительно, так как доступ к сложенным язычкам возможен только через центральное отверстие в оправе. Наконец, во время манипуляций с язычками они могут сломаться в области шарнирного крепления. Сущность изобретения Задача, на решение которой направлено изобретение, заключается в создании устройства для установки самонесущего точечного светильника в натяжном потолке с уменьшением недостатков известных устройств. В соответствии с изобретением решение поставленной задачи достигается за счет устройства, которое, как и известное устройство,содержит усилительное кольцо, приклеиваемое к полотну, образующему потолок, и точечный светильник, имеющий по меньшей мере одну лампу и оправу, выполненную с возможностью прикрепления к усилительному кольцу. Предлагаемое устройство отличается тем, что оправа снабжена первыми крепежными средствами, а усилительное кольцо снабжено вторыми крепежными средствами, причем первые и вторые крепежные средства выполнены с возможностью обратимого взаимодействия при угловом повороте оправы относительно усилительного кольца с целью их запирания и освобождения. Таким образом, в данном решении достаточно прижать оправу светильника к усилительному кольцу и повернуть эту оправу на некоторый угол вокруг оси симметрии кольца для достижения запирающего положения. Освобождение достигается поворотом оправы на тот же угол в противоположном направлении. Оправа светильника имеет плоскую кольцевую поверхность с по меньшей мере одним фланцем, а усилительное кольцо имеет плоскую кольцевую форму и выполнено с размерами,обеспечивающими оставление зазора при помещении кольца вокруг упомянутого фланца в контакте с плоской поверхностью, образующей полку оправы. Первые крепежные средства выполнены в виде по меньшей мере одного выступа, отходящего наружу от фланца оправы; а вторые крепежные средства выполнены в виде внутреннего выреза для каждого выступа, обеспечивающего при установке оправы проход этого выступа в положение над усилительным 3 кольцом. Выступ расположен на расстоянии Н от полки оправы, которое заметно превышает толщину е усилительного кольца. За счет этого выступ проходит через вырез и затем располагается над усилительным кольцом после углового поворота оправы, тем самым служит для подвески оправы на усилительном кольце. Для обеспечения сбалансированной подвески предпочтительно, чтобы были предусмотрены два выступа и два выреза, расположенные диаметрально противоположно относительно оси симметрии оправы и усилительного кольца. Разумеется, число выступов и вырезов может быть большим, при этом они должны быть расположены симметрично относительно оси оправы и усилительного кольца. Такое симметричное расположение предпочтительно для того, чтобы достичь равномерного распределения веса светильника по усилительному кольцу. Тем не менее, может быть предпочтительно несимметричное распределение веса, если желательно облегчить точное позиционирование оправы относительно усилительного кольца в определенном направлении. В предпочтительном примере выполнения выступ имеет наклонную поверхность, соприкасающуюся с усилительным кольцом при угловом повороте оправы. Назначение этой наклонной поверхности состоит в зажиме оправы за счет уменьшения зазора между оправой и усилительным кольцом. В частном примере выполнения выступ имеет коническую форму и получен выдавливанием рельефа на поверхности металла, из которого изготовлена оправа. В общем случае оправа имеет два фланца,один из которых расположен с внутренней стороны и заканчивается ободком, служащим в качестве гнезда для лампы, а второй фланец расположен с наружной стороны, маскируя усилительное кольцо. Наружный фланец предпочтительно имеет высоту h, которая меньше толщины е усилительного кольца. За счет такого расположения наружный фланец никогда не контактирует с натяжным потолком, в результате устраняется всякий риск расплава полотна,образующего натяжной потолок, в особенности существующий, когда полотно изготовлено из ПВХ, а лампа нагревается при длительном горении. Перечень фигур чертежей Лучшее понимание настоящего изобретения следует из описания следующего предпочтительного примера осуществления устройства для установки самонесущего точечного светильника в натяжном потолке, со ссылками на прилагаемые чертежи, на которых: фиг. 1 изображает оправу светильника,снабженную двумя выступами, вид снизу; фиг. 2 изображает усилительное кольцо с двумя вырезами, вид снизу; 4 фиг. 3 и 4 схематично изображают усилительное кольцо в сечении по линии III-III на фиг. 2, приклеенное к полотну потолка, соответственно, до выреза полотна по центральному отверстию усилительного кольца и после выполнения выреза,фиг. 5 схематично изображает операцию ввода оправы светильника внутрь усилительного кольца по фиг. 4,фиг. 6 схематично изображает положение оправы светильника по фиг. 5 после ее установки и углового поворота, и фиг. 7 изображает внутренний фланец оправы светильника в частичном разрезе плоскостью, проходящей через конический выступ. Сведения, подтверждающие возможность осуществления изобретения Самонесущий точечный светильник для натяжного потолка содержит лампу (не показана), вставляемую с защелкиванием в оправу 1,выполненную с возможностью прикрепления к усилительному кольцу 2, которое в свою очередь приклеено к полотну 4, образующему натяжной потолок. Оправа 1 имеет, по существу,плоскую кольцевую поверхность 3, которая видна на натяжном потолке после установки светильника. Эта кольцевая поверхность 3 расположена между двумя фланцами 5, 6, которые проходят, по существу, перпендикулярно плоской поверхности 3 и натяжному потолку. Внутренний фланец 5 заканчивается ободком 10, служащим гнездом для лампы, а наружный фланец 6 выполняет маскирующую функцию для скрытия усилительного кольца, как будет пояснено ниже. Усилительное кольцо 2 также имееткольцевую форму. Оно изготовлено, например, из жесткого пластмассового материала, такого как поликарбонат. Усилительное кольцо 2 выполнено с возможностью свободного, то есть с некоторыми зазорами, помещения в пространство 7,определяемое двумя фланцами 5, 6 и полкой 3 а оправы 1. В соответствии с особенностями изобретения внутренний фланец 5 оправы 1 снабжен двумя выступами 8, которые могут быть получены, например, выдавливанием рельефа на поверхности металла, из которого изготовлена оправа 1. Каждый выступ образован на расстоянии Н от полки 3 а, определяющей пространство 7, при этом расстояние Н заметно превышает толщину е усилительного кольца 2, а на соответствующих участках также превышает суммарную толщину этого кольца и полотна 4 натяжного потолка. Усилительное кольцо 2 выполнено с двумя внутренними вырезами 9, обеспечивающих проход выступов 8 при установке оправы 1 в контакте с усилительным кольцом 2. При этом диаметр D1 внутреннего отверстия 10 кольца больше наружного диаметра D2 внутреннего 5 фланца 5, но меньше расстояния D3 между вершинами 8 а двух выступов 8. В процессе установки вначале усилительные кольца 2 приклеивают к наружной поверхности полотна 4 в тех местах, где должны быть вставлены самонесущие светильники (фиг. 3). После этого в полотне вырезают центральное отверстие 10 для каждого усилительного кольца 2 с целью образования сквозного прохода для оправы 1 и лампы (фиг. 4). На фиг. 5 и 6 показана оправа 1 в процессе ее установки. Оправу позиционируют таким образом, чтобы выступы 8 совместились с внутренними вырезами 9, и затем прижимают к усилительному кольцу 2, пока выступы 8 не пройдут через вырезы 9, а нижняя поверхность кольца не прижмется к полке 3 а оправы 1. Затем оправу поворачивают на некоторый угол вокруг оси DD' симметрии усилительного кольца 2. При этом выступы 8 проходят над кольцом, а также над участком полотна 2, при наличии такого участка, приклеенным к усилительному кольцу 2, тем самым обеспечивая подвеску оправы 1 в натяжном потолке. В предпочтительном примере выполнения,как это показано на чертежах, в особенности на фиг. 7, выступ 8 имеет наклонную поверхность 8b, обращенную к полке 3 а оправы 1. Эту наклонную поверхность формируют, например,выдавливанием рельефа на поверхности металла, из которого изготовлена оправа 1, с образованием выступа конической формы. В показанном на фиг. 7 примере выполнения уголнаклона поверхности 8b к фланцу 5 составляет около 45 для выступа 8 с размером d, равным примерно 3 мм. Для того же примера выполнения внутренний диаметр D1 усилительного кольца 2 равен примерно 55 мм, наружный диаметр D2 фланца 5 равен примерно 53 мм, расстояние D3 между вершинами 8 а двух выступов 8 равно примерно 58 мм, а расстояние D4 между донными участками 9 а двух вырезов 9 в усилительном кольце 2 равно примерно 60 мм. Высота Н, то есть расстояние между вершиной 8 а выступа 8 и полкой 3 а оправы 1, составляет примерно 6 мм, а толщина е усилительного кольца 2 в сумме с толщиной полотна 4, приклеенного в требуемых местах к усилительному кольцу 2, составляет около 5 мм. При таких параметрах понятно, что после того, как внутренний фланец 5 оправы вставлен в центральное отверстие 10 усилительного кольца, расстояние от вершин 8 а выступов 8 до внутренней поверхности кольца или натяжного потолка весьма незначительно. Когда оправу 1 поворачивают на некоторый угол, наклонные поверхности 8b двух выступов примыкают к верхней кромке 11 усилительного кольца 2, то есть к кромке, которая находится на одном уровне с полотном 4 и проходит по внутреннему отверстию 10 кольца 2. Это вызывает фиксацию оправы 1 выступами 8, зажимаемыми на 6 кромке 11. Такой зажим может иметь место после поворота оправы на различные углы для конкретных колец и оправ и зависит от размеров производственных допусков. Эту необходимую функцию нивелирования допусков выполняет наклонная поверхность 8b. Следует отметить, что натяжение, которому полотно 4 подвергается при монтаже натяжного потолка, достаточно для избежания риска его деформации, существующего в результате наличия подвешенного светильника или при повороте оправы относительно усилительного кольца с целью запирания и освобождения. Как ясно видно на фиг. 6, предпочтительно, чтобы высота h наружного фланца 6 оправы имела такую величину, чтобы избежать какоголибо контакта между фланцем 6 и полотном 4. В результате устраняется риск повреждения полотна в случае нагревания металлической оправы 1 при длительной работе светильника. Эта высота h меньше толщины е усилительного кольца 2. Данное изобретение не ограничивается описанным примером выполнения. В частности,могут быть реализованы другие системы запирания посредством углового поворота, например, по аналогии с розеточной частью соединителя байонетного типа. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для установки самонесущего точечного светильника в натяжном потолке,содержащее усилительное кольцо (2), приклеиваемое к наружной поверхности полотна (4),образующего потолок, и точечный светильник,имеющий по меньшей мере одну лампу и оправу, выполненную с возможностью прикрепления к усилительному кольцу (2), отличающееся тем, что оправа (1) снабжена первыми крепежными средствами (8), а усилительное кольцо (2) снабжено вторыми крепежными средствами (9),причем первые и вторые крепежные средства (8,9) выполнены с возможностью обратимого взаимодействия при угловом повороте оправы(1) относительно усилительного кольца (2) с целью их запирания и освобождения. 2. Устройство по п.1, отличающееся тем,что оправа (1) имеет плоскую кольцевую поверхность (3) по меньшей мере с одним фланцем (5), а усилительное кольцо (2) имеет плоскую кольцевую форму и выполнено с размерами, обеспечивающими оставление зазора при помещении кольца вокруг упомянутого фланца(5) в контакте с плоской поверхностью, образующей полку (3 а) оправы (1), при этом первые крепежные средства (8) выполнены в виде по меньшей мере одного выступа (8), отходящего наружу от фланца (5) оправы (1), а вторые крепежные средства выполнены в виде внутреннего выреза (9) для каждого выступа (8), обеспечивающего при установке оправы (1) проход этого выступа в положение над усилительным кольцом (2), причем выступ (8) расположен на расстоянии Н от полки (3 а) оправы, которое превышает толщину е усилительного кольца (2), а на соответствующих участках также превышает суммарную толщину этого кольца и полотна (4) натяжного потолка. 3. Устройство по п.2, отличающееся тем,что имеется два выступа (8) и два выреза (9),расположенных диаметрально противоположно относительно оси (DD) симметрии оправы (1) и усилительного кольца (2). 4. Устройство по п.2 или 3, отличающееся тем, что выступ (8) имеет наклонную поверх 8 ность (8b), соприкасающуюся с усилительным кольцом (2) при угловом повороте оправы. 5. Устройство по п.4, отличающееся тем,что выступ (8) имеет коническую форму и получен выдавливанием рельефа на поверхности металла, из которого изготовлена оправа (1). 6. Устройство по любому из пп.1-5, отличающееся тем, что оправа имеет два фланца: внутренний фланец (5), заканчивающийся ободком (10), служащим в качестве гнезда для лампы, и наружный фланец (6), обеспечивающий маскировку усилительного кольца, имеющий высоту h, которая меньше толщины е усилительного кольца.
