Обойма капсулы и способ извлечения капсулы из обоймы
Формула / Реферат

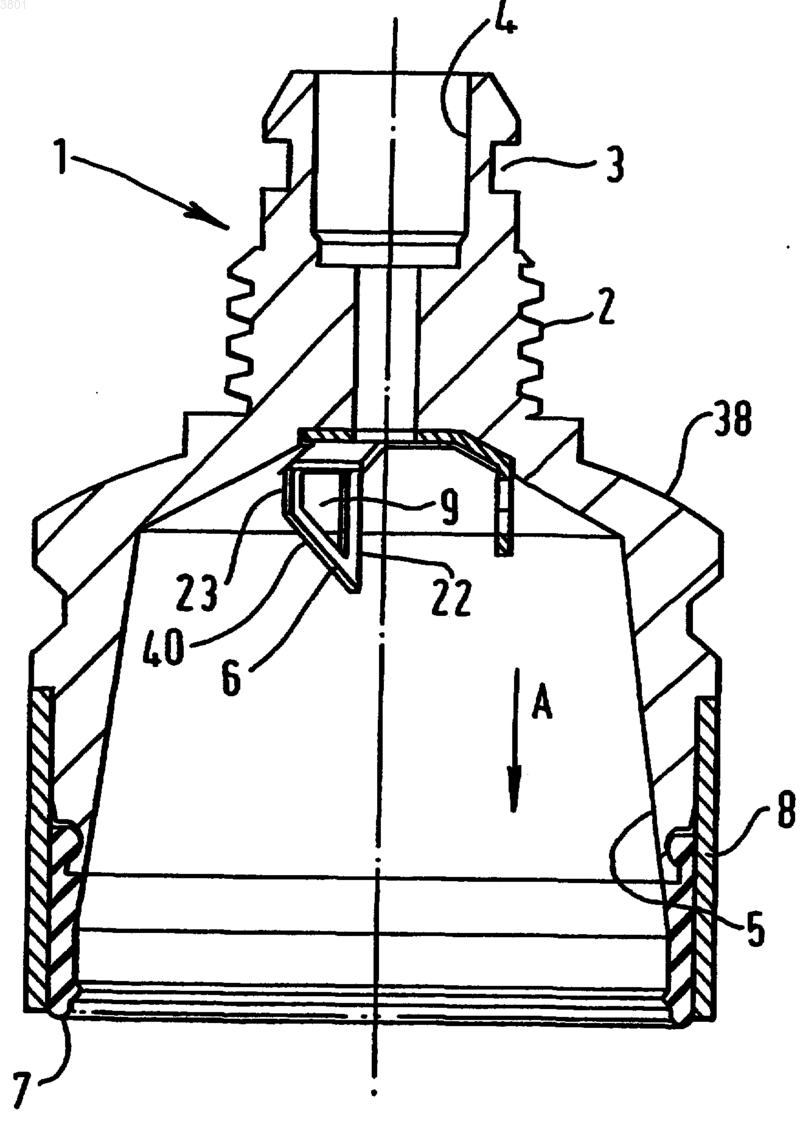

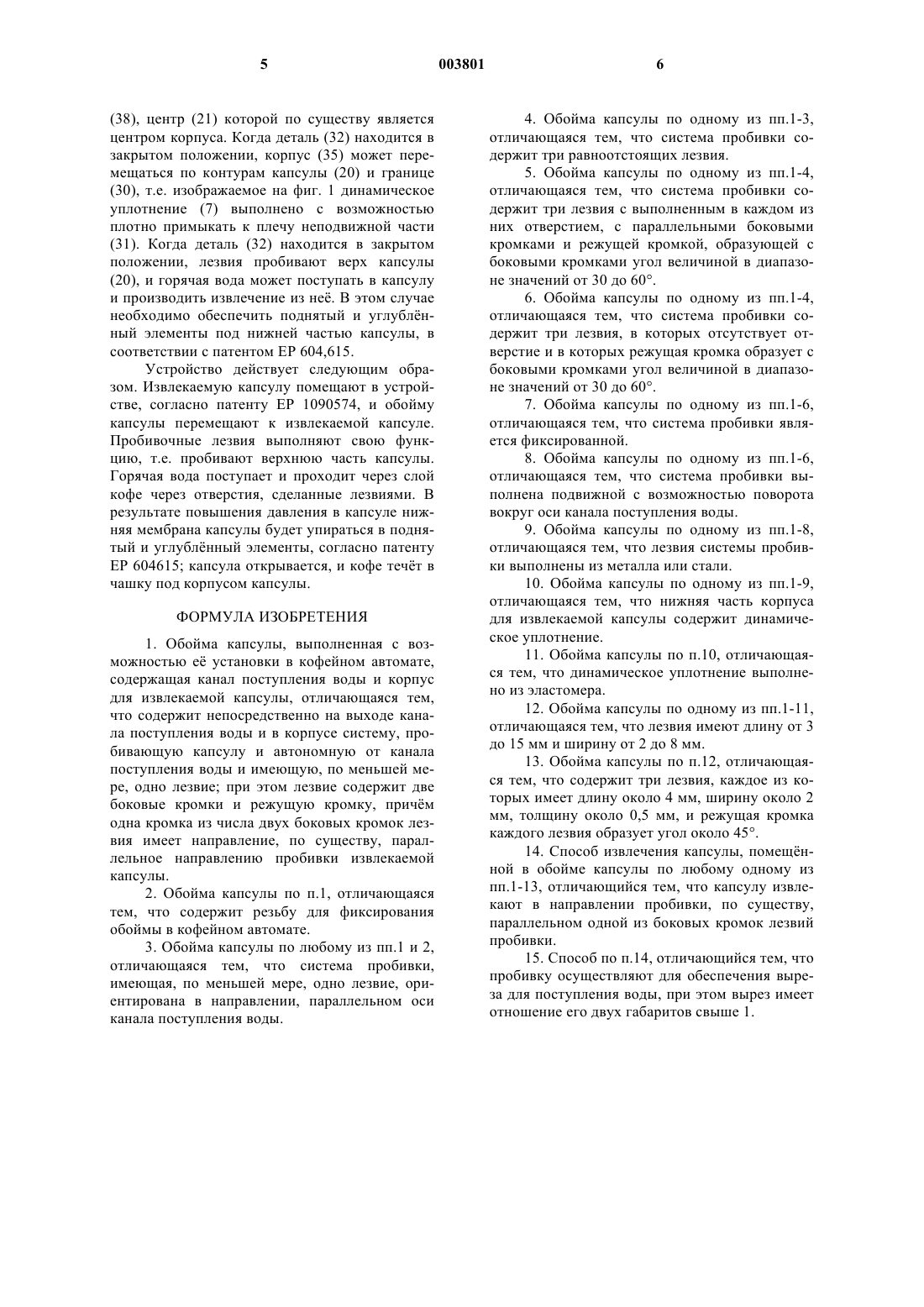

1. Обойма капсулы, выполненная с возможностью её установки в кофейном автомате, содержащая канал поступления воды и корпус для извлекаемой капсулы, отличающаяся тем, что содержит непосредственно на выходе канала поступления воды и в корпусе систему, пробивающую капсулу и автономную от канала поступления воды и имеющую, по меньшей мере, одно лезвие; при этом лезвие содержит две боковые кромки и режущую кромку, причём одна кромка из числа двух боковых кромок лезвия имеет направление, по существу, параллельное направлению пробивки извлекаемой капсулы.
2. Обойма капсулы по п.1, отличающаяся тем, что содержит резьбу для фиксирования обоймы в кофейном автомате.
3. Обойма капсулы по любому из пп.1 и 2, отличающаяся тем, что система пробивки, имеющая, по меньшей мере, одно лезвие, ориентирована в направлении, параллельном оси канала поступления воды.
4. Обойма капсулы по одному из пп.1-3, отличающаяся тем, что система пробивки содержит три равноотстоящих лезвия.
5. Обойма капсулы по одному из пп.1-4, отличающаяся тем, что система пробивки содержит три лезвия с выполненным в каждом из них отверстием, с параллельными боковыми кромками и режущей кромкой, образующей с боковыми кромками угол величиной в диапазоне значений от 30 до 60ш.
6. Обойма капсулы по одному из пп.1-4, отличающаяся тем, что система пробивки содержит три лезвия, в которых отсутствует отверстие и в которых режущая кромка образует с боковыми кромками угол величиной в диапазоне значений от 30 до 60ш.
7. Обойма капсулы по одному из пп.1-6, отличающаяся тем, что система пробивки является фиксированной.
8. Обойма капсулы по одному из пп.1-6, отличающаяся тем, что система пробивки выполнена подвижной с возможностью поворота вокруг оси канала поступления воды.
9. Обойма капсулы по одному из пп.1-8, отличающаяся тем, что лезвия системы пробивки выполнены из металла или стали.
10. Обойма капсулы по одному из пп.1-9, отличающаяся тем, что нижняя часть корпуса для извлекаемой капсулы содержит динамическое уплотнение.
11. Обойма капсулы по п.10, отличающаяся тем, что динамическое уплотнение выполнено из эластомера.
12. Обойма капсулы по одному из пп.1-11, отличающаяся тем, что лезвия имеют длину от 3 до 15 мм и ширину от 2 до 8 мм.
13. Обойма капсулы по п.12, отличающаяся тем, что содержит три лезвия, каждое из которых имеет длину около 4 мм, ширину около 2 мм, толщину около 0,5 мм, и режущая кромка каждого лезвия образует угол около 45ш.
14. Способ извлечения капсулы, помещённой в обойме капсулы по любому одному из пп.1-13, отличающийся тем, что капсулу извлекают в направлении пробивки, по существу, параллельном одной из боковых кромок лезвий пробивки.
15. Способ по п.14, отличающийся тем, что пробивку осуществляют для обеспечения выреза для поступления воды, при этом вырез имеет отношение его двух габаритов свыше 1.
Текст

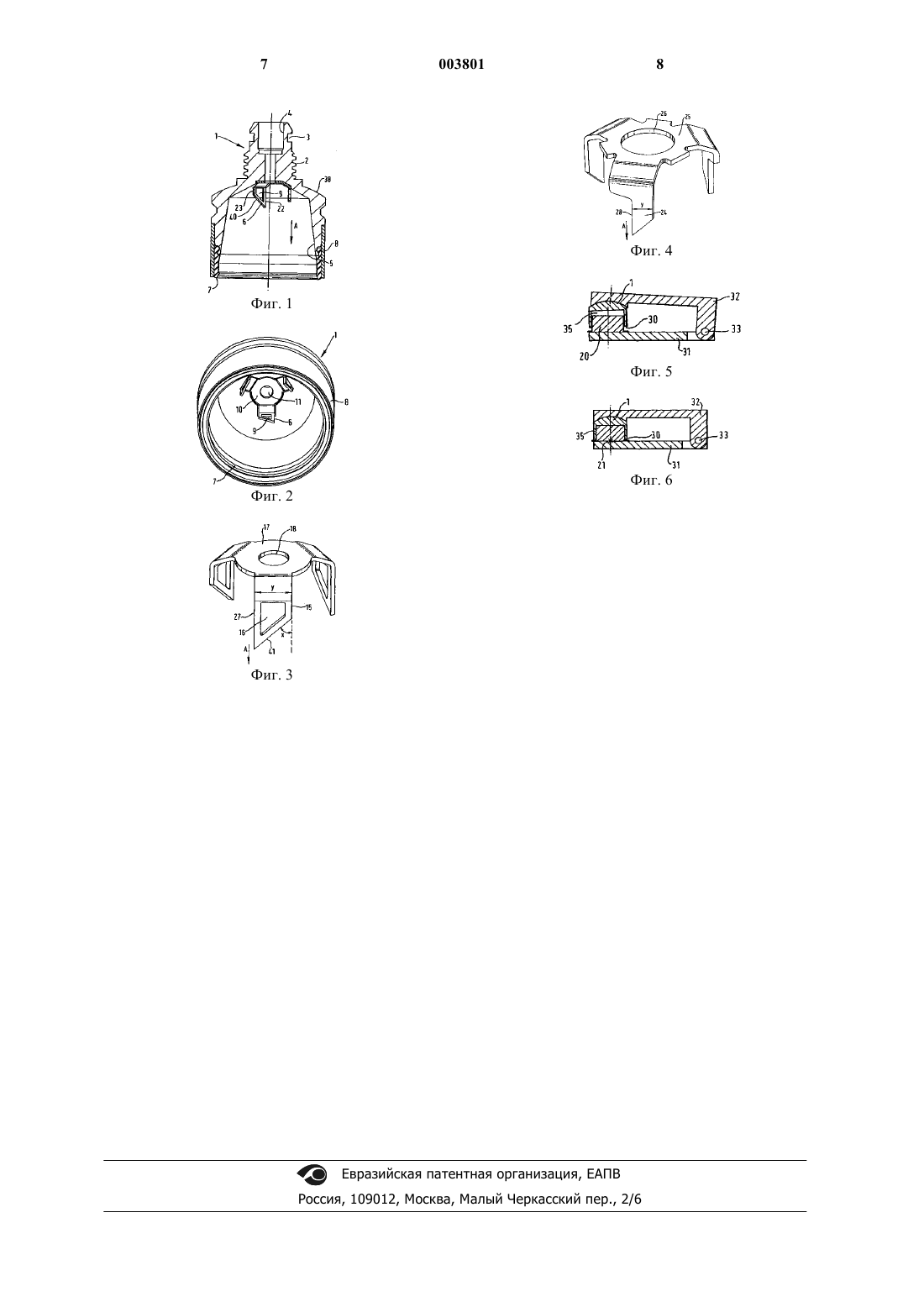

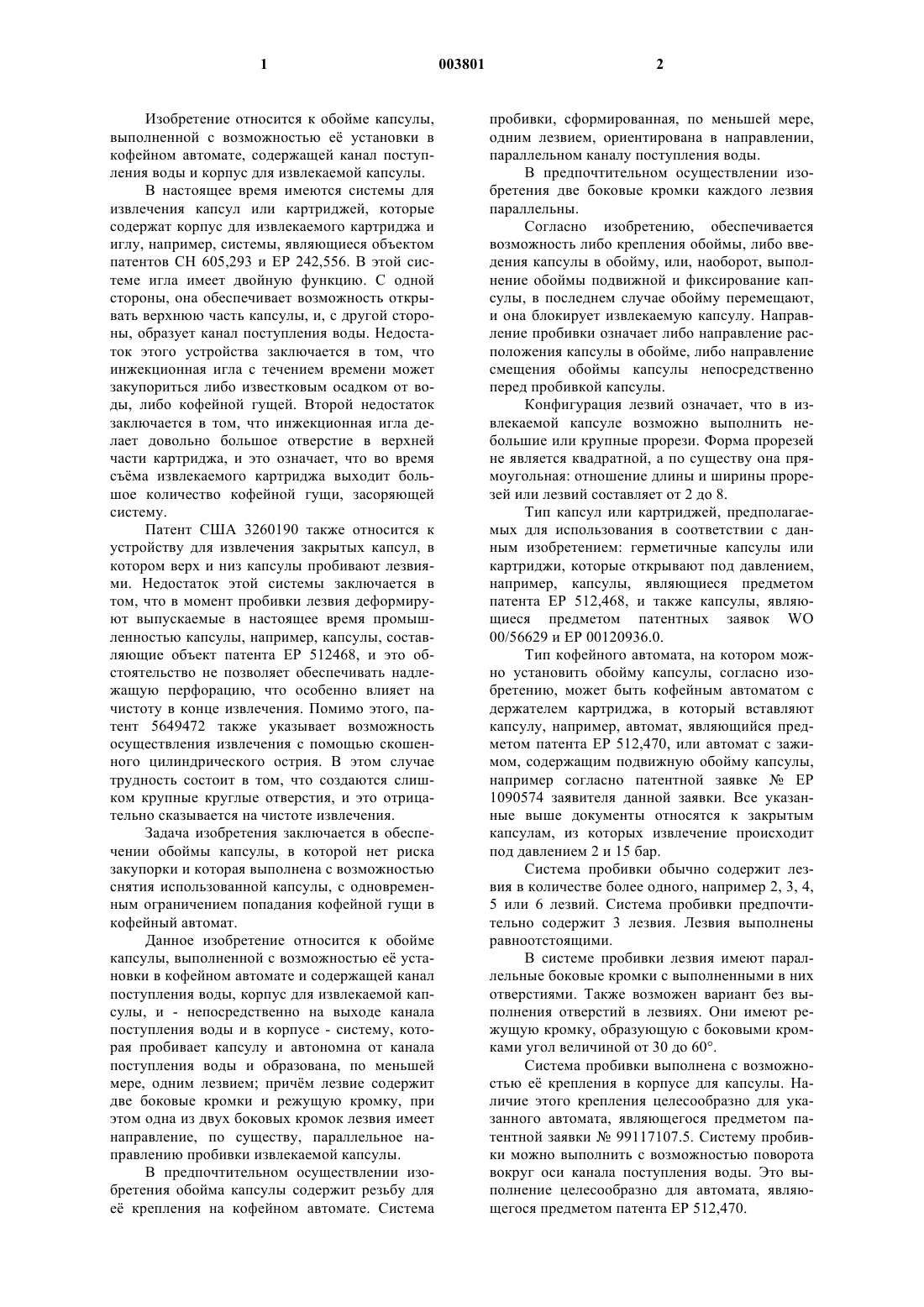

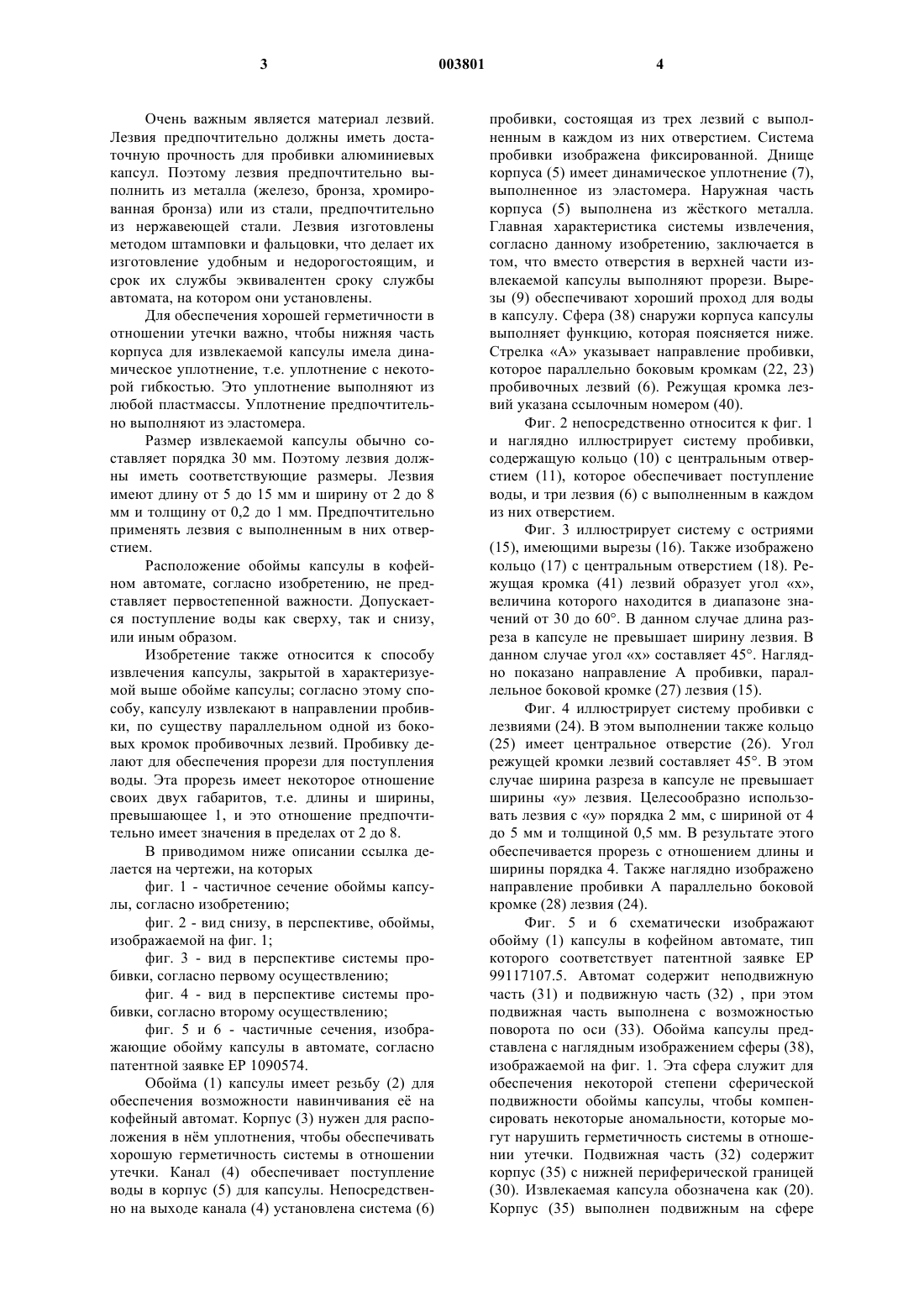

1 Изобретение относится к обойме капсулы,выполненной с возможностью е установки в кофейном автомате, содержащей канал поступления воды и корпус для извлекаемой капсулы. В настоящее время имеются системы для извлечения капсул или картриджей, которые содержат корпус для извлекаемого картриджа и иглу, например, системы, являющиеся объектом патентов СН 605,293 и ЕР 242,556. В этой системе игла имеет двойную функцию. С одной стороны, она обеспечивает возможность открывать верхнюю часть капсулы, и, с другой стороны, образует канал поступления воды. Недостаток этого устройства заключается в том, что инжекционная игла с течением времени может закупориться либо известковым осадком от воды, либо кофейной гущей. Второй недостаток заключается в том, что инжекционная игла делает довольно большое отверстие в верхней части картриджа, и это означает, что во время съма извлекаемого картриджа выходит большое количество кофейной гущи, засоряющей систему. Патент США 3260190 также относится к устройству для извлечения закрытых капсул, в котором верх и низ капсулы пробивают лезвиями. Недостаток этой системы заключается в том, что в момент пробивки лезвия деформируют выпускаемые в настоящее время промышленностью капсулы, например, капсулы, составляющие объект патента ЕР 512468, и это обстоятельство не позволяет обеспечивать надлежащую перфорацию, что особенно влияет на чистоту в конце извлечения. Помимо этого, патент 5649472 также указывает возможность осуществления извлечения с помощью скошенного цилиндрического острия. В этом случае трудность состоит в том, что создаются слишком крупные круглые отверстия, и это отрицательно сказывается на чистоте извлечения. Задача изобретения заключается в обеспечении обоймы капсулы, в которой нет риска закупорки и которая выполнена с возможностью снятия использованной капсулы, с одновременным ограничением попадания кофейной гущи в кофейный автомат. Данное изобретение относится к обойме капсулы, выполненной с возможностью е установки в кофейном автомате и содержащей канал поступления воды, корпус для извлекаемой капсулы, и - непосредственно на выходе канала поступления воды и в корпусе - систему, которая пробивает капсулу и автономна от канала поступления воды и образована, по меньшей мере, одним лезвием; причм лезвие содержит две боковые кромки и режущую кромку, при этом одна из двух боковых кромок лезвия имеет направление, по существу, параллельное направлению пробивки извлекаемой капсулы. В предпочтительном осуществлении изобретения обойма капсулы содержит резьбу для е крепления на кофейном автомате. Система 2 пробивки, сформированная, по меньшей мере,одним лезвием, ориентирована в направлении,параллельном каналу поступления воды. В предпочтительном осуществлении изобретения две боковые кромки каждого лезвия параллельны. Согласно изобретению, обеспечивается возможность либо крепления обоймы, либо введения капсулы в обойму, или, наоборот, выполнение обоймы подвижной и фиксирование капсулы, в последнем случае обойму перемещают,и она блокирует извлекаемую капсулу. Направление пробивки означает либо направление расположения капсулы в обойме, либо направление смещения обоймы капсулы непосредственно перед пробивкой капсулы. Конфигурация лезвий означает, что в извлекаемой капсуле возможно выполнить небольшие или крупные прорези. Форма прорезей не является квадратной, а по существу она прямоугольная: отношение длины и ширины прорезей или лезвий составляет от 2 до 8. Тип капсул или картриджей, предполагаемых для использования в соответствии с данным изобретением: герметичные капсулы или картриджи, которые открывают под давлением,например, капсулы, являющиеся предметом патента ЕР 512,468, и также капсулы, являющиеся предметом патентных заявок WO 00/56629 и ЕР 00120936.0. Тип кофейного автомата, на котором можно установить обойму капсулы, согласно изобретению, может быть кофейным автоматом с держателем картриджа, в который вставляют капсулу, например, автомат, являющийся предметом патента ЕР 512,470, или автомат с зажимом, содержащим подвижную обойму капсулы,например согласно патентной заявкеЕР 1090574 заявителя данной заявки. Все указанные выше документы относятся к закрытым капсулам, из которых извлечение происходит под давлением 2 и 15 бар. Система пробивки обычно содержит лезвия в количестве более одного, например 2, 3, 4,5 или 6 лезвий. Система пробивки предпочтительно содержит 3 лезвия. Лезвия выполнены равноотстоящими. В системе пробивки лезвия имеют параллельные боковые кромки с выполненными в них отверстиями. Также возможен вариант без выполнения отверстий в лезвиях. Они имеют режущую кромку, образующую с боковыми кромками угол величиной от 30 до 60. Система пробивки выполнена с возможностью е крепления в корпусе для капсулы. Наличие этого крепления целесообразно для указанного автомата, являющегося предметом патентной заявки 99117107.5. Систему пробивки можно выполнить с возможностью поворота вокруг оси канала поступления воды. Это выполнение целесообразно для автомата, являющегося предметом патента ЕР 512,470. 3 Очень важным является материал лезвий. Лезвия предпочтительно должны иметь достаточную прочность для пробивки алюминиевых капсул. Поэтому лезвия предпочтительно выполнить из металла (железо, бронза, хромированная бронза) или из стали, предпочтительно из нержавеющей стали. Лезвия изготовлены методом штамповки и фальцовки, что делает их изготовление удобным и недорогостоящим, и срок их службы эквивалентен сроку службы автомата, на котором они установлены. Для обеспечения хорошей герметичности в отношении утечки важно, чтобы нижняя часть корпуса для извлекаемой капсулы имела динамическое уплотнение, т.е. уплотнение с некоторой гибкостью. Это уплотнение выполняют из любой пластмассы. Уплотнение предпочтительно выполняют из эластомера. Размер извлекаемой капсулы обычно составляет порядка 30 мм. Поэтому лезвия должны иметь соответствующие размеры. Лезвия имеют длину от 5 до 15 мм и ширину от 2 до 8 мм и толщину от 0,2 до 1 мм. Предпочтительно применять лезвия с выполненным в них отверстием. Расположение обоймы капсулы в кофейном автомате, согласно изобретению, не представляет первостепенной важности. Допускается поступление воды как сверху, так и снизу,или иным образом. Изобретение также относится к способу извлечения капсулы, закрытой в характеризуемой выше обойме капсулы; согласно этому способу, капсулу извлекают в направлении пробивки, по существу параллельном одной из боковых кромок пробивочных лезвий. Пробивку делают для обеспечения прорези для поступления воды. Эта прорезь имеет некоторое отношение своих двух габаритов, т.е. длины и ширины,превышающее 1, и это отношение предпочтительно имеет значения в пределах от 2 до 8. В приводимом ниже описании ссылка делается на чертежи, на которых фиг. 1 - частичное сечение обоймы капсулы, согласно изобретению; фиг. 2 - вид снизу, в перспективе, обоймы,изображаемой на фиг. 1; фиг. 3 - вид в перспективе системы пробивки, согласно первому осуществлению; фиг. 4 - вид в перспективе системы пробивки, согласно второму осуществлению; фиг. 5 и 6 - частичные сечения, изображающие обойму капсулы в автомате, согласно патентной заявке ЕР 1090574. Обойма (1) капсулы имеет резьбу (2) для обеспечения возможности навинчивания е на кофейный автомат. Корпус (3) нужен для расположения в нм уплотнения, чтобы обеспечивать хорошую герметичность системы в отношении утечки. Канал (4) обеспечивает поступление воды в корпус (5) для капсулы. Непосредственно на выходе канала (4) установлена система (6) 4 пробивки, состоящая из трех лезвий с выполненным в каждом из них отверстием. Система пробивки изображена фиксированной. Днище корпуса (5) имеет динамическое уплотнение (7),выполненное из эластомера. Наружная часть корпуса (5) выполнена из жсткого металла. Главная характеристика системы извлечения,согласно данному изобретению, заключается в том, что вместо отверстия в верхней части извлекаемой капсулы выполняют прорези. Вырезы (9) обеспечивают хороший проход для воды в капсулу. Сфера (38) снаружи корпуса капсулы выполняет функцию, которая поясняется ниже. Стрелка А указывает направление пробивки,которое параллельно боковым кромкам (22, 23) пробивочных лезвий (6). Режущая кромка лезвий указана ссылочным номером (40). Фиг. 2 непосредственно относится к фиг. 1 и наглядно иллюстрирует систему пробивки,содержащую кольцо (10) с центральным отверстием (11), которое обеспечивает поступление воды, и три лезвия (6) с выполненным в каждом из них отверстием. Фиг. 3 иллюстрирует систему с остриями(15), имеющими вырезы (16). Также изображено кольцо (17) с центральным отверстием (18). Режущая кромка (41) лезвий образует угол х,величина которого находится в диапазоне значений от 30 до 60. В данном случае длина разреза в капсуле не превышает ширину лезвия. В данном случае угол х составляет 45. Наглядно показано направление А пробивки, параллельное боковой кромке (27) лезвия (15). Фиг. 4 иллюстрирует систему пробивки с лезвиями (24). В этом выполнении также кольцо(25) имеет центральное отверстие (26). Угол режущей кромки лезвий составляет 45. В этом случае ширина разреза в капсуле не превышает ширины у лезвия. Целесообразно использовать лезвия с у порядка 2 мм, с шириной от 4 до 5 мм и толщиной 0,5 мм. В результате этого обеспечивается прорезь с отношением длины и ширины порядка 4. Также наглядно изображено направление пробивки А параллельно боковой кромке (28) лезвия (24). Фиг. 5 и 6 схематически изображают обойму (1) капсулы в кофейном автомате, тип которого соответствует патентной заявке ЕР 99117107.5. Автомат содержит неподвижную часть (31) и подвижную часть (32) , при этом подвижная часть выполнена с возможностью поворота по оси (33). Обойма капсулы представлена с наглядным изображением сферы (38),изображаемой на фиг. 1. Эта сфера служит для обеспечения некоторой степени сферической подвижности обоймы капсулы, чтобы компенсировать некоторые аномальности, которые могут нарушить герметичность системы в отношении утечки. Подвижная часть (32) содержит корпус (35) с нижней периферической границей(30). Извлекаемая капсула обозначена как (20). Корпус (35) выполнен подвижным на сфере(38), центр (21) которой по существу является центром корпуса. Когда деталь (32) находится в закрытом положении, корпус (35) может перемещаться по контурам капсулы (20) и границе(30), т.е. изображаемое на фиг. 1 динамическое уплотнение (7) выполнено с возможностью плотно примыкать к плечу неподвижной части(31). Когда деталь (32) находится в закрытом положении, лезвия пробивают верх капсулы(20), и горячая вода может поступать в капсулу и производить извлечение из не. В этом случае необходимо обеспечить поднятый и углублнный элементы под нижней частью капсулы, в соответствии с патентом ЕР 604,615. Устройство действует следующим образом. Извлекаемую капсулу помещают в устройстве, согласно патенту ЕР 1090574, и обойму капсулы перемещают к извлекаемой капсуле. Пробивочные лезвия выполняют свою функцию, т.е. пробивают верхнюю часть капсулы. Горячая вода поступает и проходит через слой кофе через отверстия, сделанные лезвиями. В результате повышения давления в капсуле нижняя мембрана капсулы будет упираться в поднятый и углублнный элементы, согласно патенту ЕР 604615; капсула открывается, и кофе течт в чашку под корпусом капсулы. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Обойма капсулы, выполненная с возможностью е установки в кофейном автомате,содержащая канал поступления воды и корпус для извлекаемой капсулы, отличающаяся тем,что содержит непосредственно на выходе канала поступления воды и в корпусе систему, пробивающую капсулу и автономную от канала поступления воды и имеющую, по меньшей мере, одно лезвие; при этом лезвие содержит две боковые кромки и режущую кромку, причм одна кромка из числа двух боковых кромок лезвия имеет направление, по существу, параллельное направлению пробивки извлекаемой капсулы. 2. Обойма капсулы по п.1, отличающаяся тем, что содержит резьбу для фиксирования обоймы в кофейном автомате. 3. Обойма капсулы по любому из пп.1 и 2,отличающаяся тем, что система пробивки,имеющая, по меньшей мере, одно лезвие, ориентирована в направлении, параллельном оси канала поступления воды. 6 4. Обойма капсулы по одному из пп.1-3,отличающаяся тем, что система пробивки содержит три равноотстоящих лезвия. 5. Обойма капсулы по одному из пп.1-4,отличающаяся тем, что система пробивки содержит три лезвия с выполненным в каждом из них отверстием, с параллельными боковыми кромками и режущей кромкой, образующей с боковыми кромками угол величиной в диапазоне значений от 30 до 60. 6. Обойма капсулы по одному из пп.1-4,отличающаяся тем, что система пробивки содержит три лезвия, в которых отсутствует отверстие и в которых режущая кромка образует с боковыми кромками угол величиной в диапазоне значений от 30 до 60. 7. Обойма капсулы по одному из пп.1-6,отличающаяся тем, что система пробивки является фиксированной. 8. Обойма капсулы по одному из пп.1-6,отличающаяся тем, что система пробивки выполнена подвижной с возможностью поворота вокруг оси канала поступления воды. 9. Обойма капсулы по одному из пп.1-8,отличающаяся тем, что лезвия системы пробивки выполнены из металла или стали. 10. Обойма капсулы по одному из пп.1-9,отличающаяся тем, что нижняя часть корпуса для извлекаемой капсулы содержит динамическое уплотнение. 11. Обойма капсулы по п.10, отличающаяся тем, что динамическое уплотнение выполнено из эластомера. 12. Обойма капсулы по одному из пп.1-11,отличающаяся тем, что лезвия имеют длину от 3 до 15 мм и ширину от 2 до 8 мм. 13. Обойма капсулы по п.12, отличающаяся тем, что содержит три лезвия, каждое из которых имеет длину около 4 мм, ширину около 2 мм, толщину около 0,5 мм, и режущая кромка каждого лезвия образует угол около 45. 14. Способ извлечения капсулы, помещнной в обойме капсулы по любому одному из пп.1-13, отличающийся тем, что капсулу извлекают в направлении пробивки, по существу,параллельном одной из боковых кромок лезвий пробивки. 15. Способ по п.14, отличающийся тем, что пробивку осуществляют для обеспечения выреза для поступления воды, при этом вырез имеет отношение его двух габаритов свыше 1.
МПК / Метки
МПК: A47J 31/40
Метки: способ, обоймы, извлечения, капсулы, обойма
