Бытовой выключатель

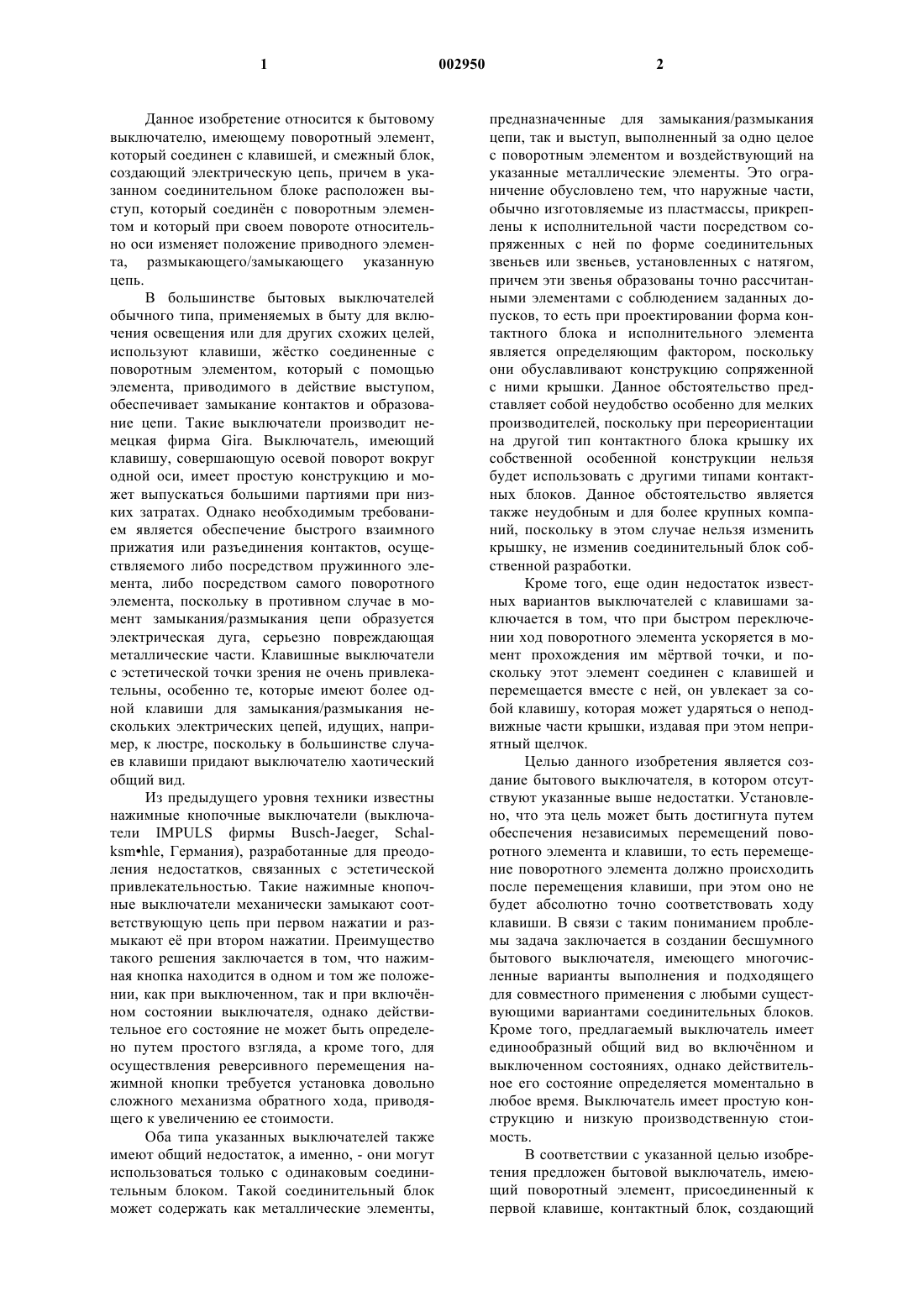

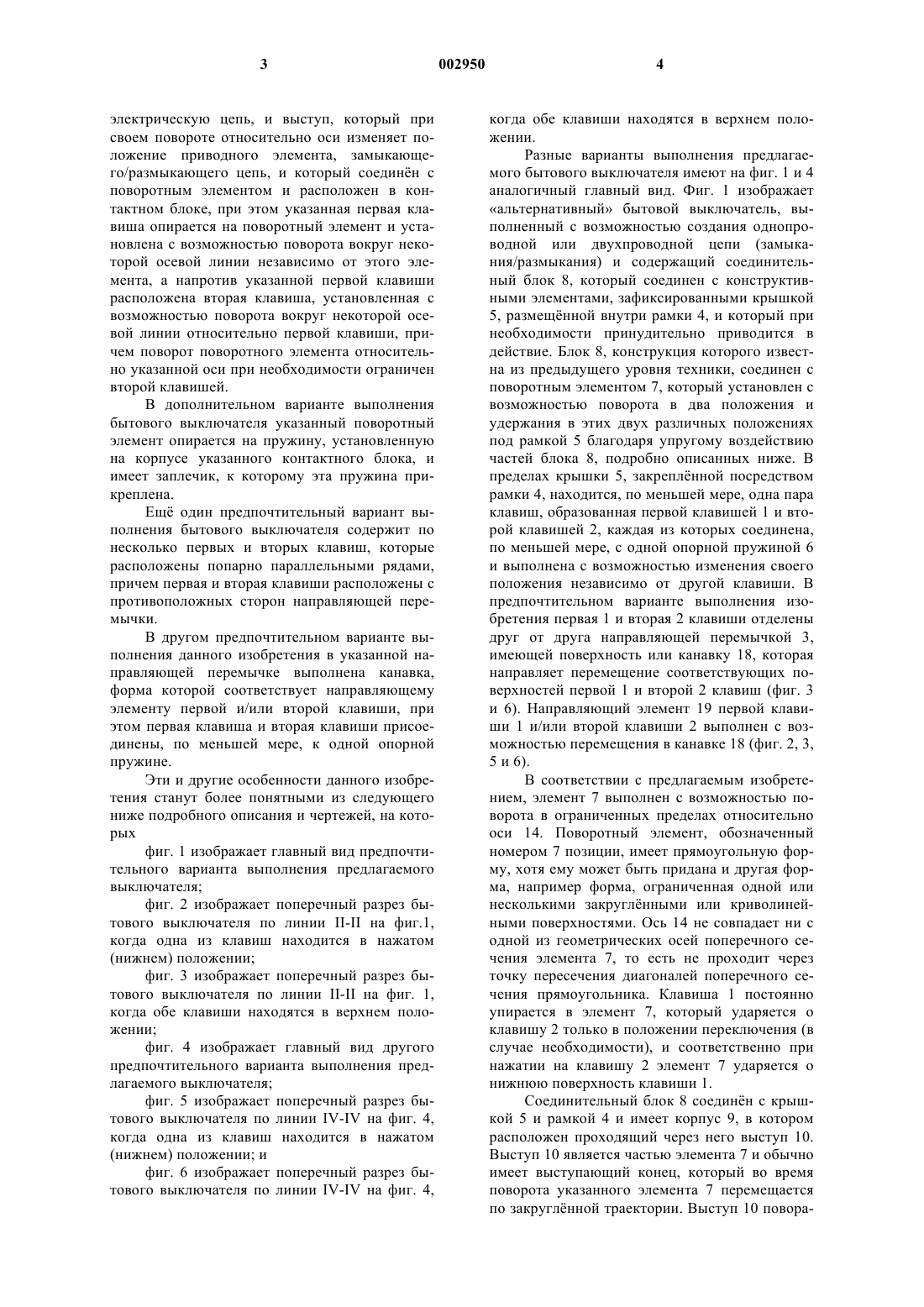

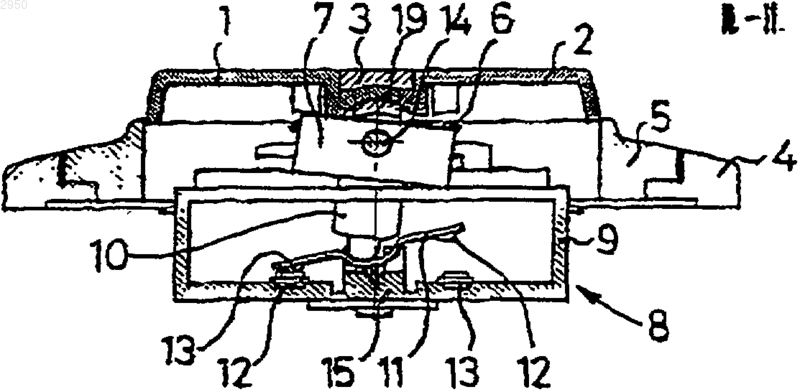

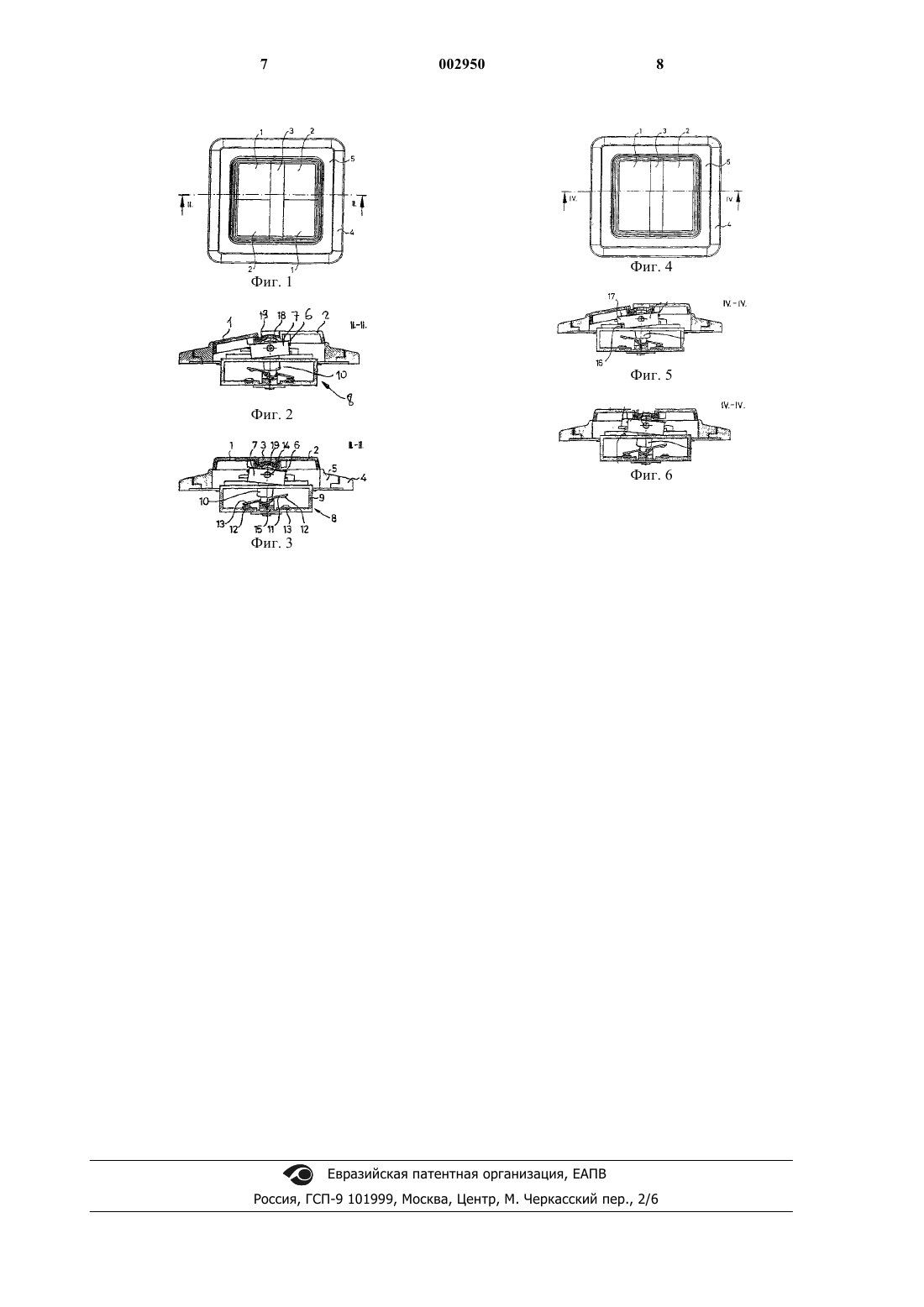

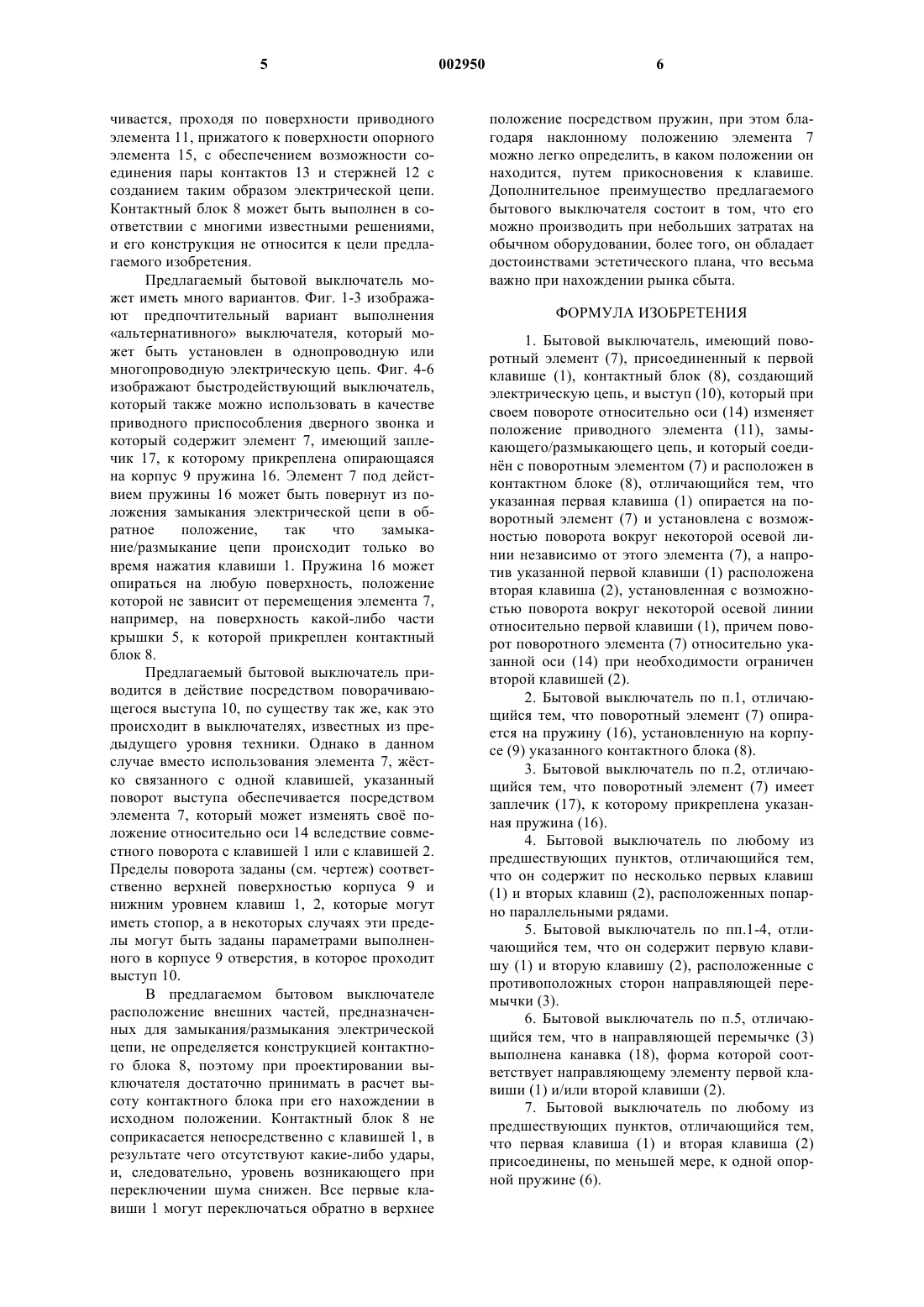

1 Данное изобретение относится к бытовому выключателю, имеющему поворотный элемент,который соединен с клавишей, и смежный блок,создающий электрическую цепь, причем в указанном соединительном блоке расположен выступ, который соединн с поворотным элементом и который при своем повороте относительно оси изменяет положение приводного элемента, размыкающего/замыкающего указанную цепь. В большинстве бытовых выключателей обычного типа, применяемых в быту для включения освещения или для других схожих целей,используют клавиши, жстко соединенные с поворотным элементом, который с помощью элемента, приводимого в действие выступом,обеспечивает замыкание контактов и образование цепи. Такие выключатели производит немецкая фирма Gira. Выключатель, имеющий клавишу, совершающую осевой поворот вокруг одной оси, имеет простую конструкцию и может выпускаться большими партиями при низких затратах. Однако необходимым требованием является обеспечение быстрого взаимного прижатия или разъединения контактов, осуществляемого либо посредством пружинного элемента, либо посредством самого поворотного элемента, поскольку в противном случае в момент замыкания/размыкания цепи образуется электрическая дуга, серьезно повреждающая металлические части. Клавишные выключатели с эстетической точки зрения не очень привлекательны, особенно те, которые имеют более одной клавиши для замыкания/размыкания нескольких электрических цепей, идущих, например, к люстре, поскольку в большинстве случаев клавиши придают выключателю хаотический общий вид. Из предыдущего уровня техники известны нажимные кнопочные выключатели (выключатели IMPULS фирмы Busch-Jaeger, Schalksmhle, Германия), разработанные для преодоления недостатков, связанных с эстетической привлекательностью. Такие нажимные кнопочные выключатели механически замыкают соответствующую цепь при первом нажатии и размыкают е при втором нажатии. Преимущество такого решения заключается в том, что нажимная кнопка находится в одном и том же положении, как при выключенном, так и при включнном состоянии выключателя, однако действительное его состояние не может быть определено путем простого взгляда, а кроме того, для осуществления реверсивного перемещения нажимной кнопки требуется установка довольно сложного механизма обратного хода, приводящего к увеличению ее стоимости. Оба типа указанных выключателей также имеют общий недостаток, а именно, - они могут использоваться только с одинаковым соединительным блоком. Такой соединительный блок может содержать как металлические элементы, 002950 2 предназначенные для замыкания/размыкания цепи, так и выступ, выполненный за одно целое с поворотным элементом и воздействующий на указанные металлические элементы. Это ограничение обусловлено тем, что наружные части,обычно изготовляемые из пластмассы, прикреплены к исполнительной части посредством сопряженных с ней по форме соединительных звеньев или звеньев, установленных с натягом,причем эти звенья образованы точно рассчитанными элементами с соблюдением заданных допусков, то есть при проектировании форма контактного блока и исполнительного элемента является определяющим фактором, поскольку они обуславливают конструкцию сопряженной с ними крышки. Данное обстоятельство представляет собой неудобство особенно для мелких производителей, поскольку при переориентации на другой тип контактного блока крышку их собственной особенной конструкции нельзя будет использовать с другими типами контактных блоков. Данное обстоятельство является также неудобным и для более крупных компаний, поскольку в этом случае нельзя изменить крышку, не изменив соединительный блок собственной разработки. Кроме того, еще один недостаток известных вариантов выключателей с клавишами заключается в том, что при быстром переключении ход поворотного элемента ускоряется в момент прохождения им мртвой точки, и поскольку этот элемент соединен с клавишей и перемещается вместе с ней, он увлекает за собой клавишу, которая может ударяться о неподвижные части крышки, издавая при этом неприятный щелчок. Целью данного изобретения является создание бытового выключателя, в котором отсутствуют указанные выше недостатки. Установлено, что эта цель может быть достигнута путем обеспечения независимых перемещений поворотного элемента и клавиши, то есть перемещение поворотного элемента должно происходить после перемещения клавиши, при этом оно не будет абсолютно точно соответствовать ходу клавиши. В связи с таким пониманием проблемы задача заключается в создании бесшумного бытового выключателя, имеющего многочисленные варианты выполнения и подходящего для совместного применения с любыми существующими вариантами соединительных блоков. Кроме того, предлагаемый выключатель имеет единообразный общий вид во включнном и выключенном состояниях, однако действительное его состояние определяется моментально в любое время. Выключатель имеет простую конструкцию и низкую производственную стоимость. В соответствии с указанной целью изобретения предложен бытовой выключатель, имеющий поворотный элемент, присоединенный к первой клавише, контактный блок, создающий 3 электрическую цепь, и выступ, который при своем повороте относительно оси изменяет положение приводного элемента, замыкающего/размыкающего цепь, и который соединн с поворотным элементом и расположен в контактном блоке, при этом указанная первая клавиша опирается на поворотный элемент и установлена с возможностью поворота вокруг некоторой осевой линии независимо от этого элемента, а напротив указанной первой клавиши расположена вторая клавиша, установленная с возможностью поворота вокруг некоторой осевой линии относительно первой клавиши, причем поворот поворотного элемента относительно указанной оси при необходимости ограничен второй клавишей. В дополнительном варианте выполнения бытового выключателя указанный поворотный элемент опирается на пружину, установленную на корпусе указанного контактного блока, и имеет заплечик, к которому эта пружина прикреплена. Ещ один предпочтительный вариант выполнения бытового выключателя содержит по несколько первых и вторых клавиш, которые расположены попарно параллельными рядами,причем первая и вторая клавиши расположены с противоположных сторон направляющей перемычки. В другом предпочтительном варианте выполнения данного изобретения в указанной направляющей перемычке выполнена канавка,форма которой соответствует направляющему элементу первой и/или второй клавиши, при этом первая клавиша и вторая клавиши присоединены, по меньшей мере, к одной опорной пружине. Эти и другие особенности данного изобретения станут более понятными из следующего ниже подробного описания и чертежей, на которых фиг. 1 изображает главный вид предпочтительного варианта выполнения предлагаемого выключателя; фиг. 2 изображает поперечный разрез бытового выключателя по линии II-II на фиг.1,когда одна из клавиш находится в нажатом(нижнем) положении; фиг. 3 изображает поперечный разрез бытового выключателя по линии II-II на фиг. 1,когда обе клавиши находятся в верхнем положении; фиг. 4 изображает главный вид другого предпочтительного варианта выполнения предлагаемого выключателя; фиг. 5 изображает поперечный разрез бытового выключателя по линии IV-IV на фиг. 4,когда одна из клавиш находится в нажатом(нижнем) положении; и фиг. 6 изображает поперечный разрез бытового выключателя по линии IV-IV на фиг. 4, 002950 4 когда обе клавиши находятся в верхнем положении. Разные варианты выполнения предлагаемого бытового выключателя имеют на фиг. 1 и 4 аналогичный главный вид. Фиг. 1 изображает альтернативный бытовой выключатель, выполненный с возможностью создания однопроводной или двухпроводной цепи (замыкания/размыкания) и содержащий соединительный блок 8, который соединен с конструктивными элементами, зафиксированными крышкой 5, размещнной внутри рамки 4, и который при необходимости принудительно приводится в действие. Блок 8, конструкция которого известна из предыдущего уровня техники, соединен с поворотным элементом 7, который установлен с возможностью поворота в два положения и удержания в этих двух различных положениях под рамкой 5 благодаря упругому воздействию частей блока 8, подробно описанных ниже. В пределах крышки 5, закреплнной посредством рамки 4, находится, по меньшей мере, одна пара клавиш, образованная первой клавишей 1 и второй клавишей 2, каждая из которых соединена,по меньшей мере, с одной опорной пружиной 6 и выполнена с возможностью изменения своего положения независимо от другой клавиши. В предпочтительном варианте выполнения изобретения первая 1 и вторая 2 клавиши отделены друг от друга направляющей перемычкой 3,имеющей поверхность или канавку 18, которая направляет перемещение соответствующих поверхностей первой 1 и второй 2 клавиш (фиг. 3 и 6). Направляющий элемент 19 первой клавиши 1 и/или второй клавиши 2 выполнен с возможностью перемещения в канавке 18 (фиг. 2, 3,5 и 6). В соответствии с предлагаемым изобретением, элемент 7 выполнен с возможностью поворота в ограниченных пределах относительно оси 14. Поворотный элемент, обозначенный номером 7 позиции, имеет прямоугольную форму, хотя ему может быть придана и другая форма, например форма, ограниченная одной или несколькими закруглнными или криволинейными поверхностями. Ось 14 не совпадает ни с одной из геометрических осей поперечного сечения элемента 7, то есть не проходит через точку пересечения диагоналей поперечного сечения прямоугольника. Клавиша 1 постоянно упирается в элемент 7, который ударяется о клавишу 2 только в положении переключения (в случае необходимости), и соответственно при нажатии на клавишу 2 элемент 7 ударяется о нижнюю поверхность клавиши 1. Соединительный блок 8 соединн с крышкой 5 и рамкой 4 и имеет корпус 9, в котором расположен проходящий через него выступ 10. Выступ 10 является частью элемента 7 и обычно имеет выступающий конец, который во время поворота указанного элемента 7 перемещается по закруглнной траектории. Выступ 10 повора 5 чивается, проходя по поверхности приводного элемента 11, прижатого к поверхности опорного элемента 15, с обеспечением возможности соединения пары контактов 13 и стержней 12 с созданием таким образом электрической цепи. Контактный блок 8 может быть выполнен в соответствии с многими известными решениями,и его конструкция не относится к цели предлагаемого изобретения. Предлагаемый бытовой выключатель может иметь много вариантов. Фиг. 1-3 изображают предпочтительный вариант выполнения альтернативного выключателя, который может быть установлен в однопроводную или многопроводную электрическую цепь. Фиг. 4-6 изображают быстродействующий выключатель,который также можно использовать в качестве приводного приспособления дверного звонка и который содержит элемент 7, имеющий заплечик 17, к которому прикреплена опирающаяся на корпус 9 пружина 16. Элемент 7 под действием пружины 16 может быть повернут из положения замыкания электрической цепи в обратное положение,так что замыкание/размыкание цепи происходит только во время нажатия клавиши 1. Пружина 16 может опираться на любую поверхность, положение которой не зависит от перемещения элемента 7,например, на поверхность какой-либо части крышки 5, к которой прикреплен контактный блок 8. Предлагаемый бытовой выключатель приводится в действие посредством поворачивающегося выступа 10, по существу так же, как это происходит в выключателях, известных из предыдущего уровня техники. Однако в данном случае вместо использования элемента 7, жстко связанного с одной клавишей, указанный поворот выступа обеспечивается посредством элемента 7, который может изменять сво положение относительно оси 14 вследствие совместного поворота с клавишей 1 или с клавишей 2. Пределы поворота заданы (см. чертеж) соответственно верхней поверхностью корпуса 9 и нижним уровнем клавиш 1, 2, которые могут иметь стопор, а в некоторых случаях эти пределы могут быть заданы параметрами выполненного в корпусе 9 отверстия, в которое проходит выступ 10. В предлагаемом бытовом выключателе расположение внешних частей, предназначенных для замыкания/размыкания электрической цепи, не определяется конструкцией контактного блока 8, поэтому при проектировании выключателя достаточно принимать в расчет высоту контактного блока при его нахождении в исходном положении. Контактный блок 8 не соприкасается непосредственно с клавишей 1, в результате чего отсутствуют какие-либо удары,и, следовательно, уровень возникающего при переключении шума снижен. Все первые клавиши 1 могут переключаться обратно в верхнее 6 положение посредством пружин, при этом благодаря наклонному положению элемента 7 можно легко определить, в каком положении он находится, путем прикосновения к клавише. Дополнительное преимущество предлагаемого бытового выключателя состоит в том, что его можно производить при небольших затратах на обычном оборудовании, более того, он обладает достоинствами эстетического плана, что весьма важно при нахождении рынка сбыта. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бытовой выключатель, имеющий поворотный элемент (7), присоединенный к первой клавише (1), контактный блок (8), создающий электрическую цепь, и выступ (10), который при своем повороте относительно оси (14) изменяет положение приводного элемента (11), замыкающего/размыкающего цепь, и который соединн с поворотным элементом (7) и расположен в контактном блоке (8), отличающийся тем, что указанная первая клавиша (1) опирается на поворотный элемент (7) и установлена с возможностью поворота вокруг некоторой осевой линии независимо от этого элемента (7), а напротив указанной первой клавиши (1) расположена вторая клавиша (2), установленная с возможностью поворота вокруг некоторой осевой линии относительно первой клавиши (1), причем поворот поворотного элемента (7) относительно указанной оси (14) при необходимости ограничен второй клавишей (2). 2. Бытовой выключатель по п.1, отличающийся тем, что поворотный элемент (7) опирается на пружину (16), установленную на корпусе (9) указанного контактного блока (8). 3. Бытовой выключатель по п.2, отличающийся тем, что поворотный элемент (7) имеет заплечик (17), к которому прикреплена указанная пружина (16). 4. Бытовой выключатель по любому из предшествующих пунктов, отличающийся тем,что он содержит по несколько первых клавиш(1) и вторых клавиш (2), расположенных попарно параллельными рядами. 5. Бытовой выключатель по пп.1-4, отличающийся тем, что он содержит первую клавишу (1) и вторую клавишу (2), расположенные с противоположных сторон направляющей перемычки (3). 6. Бытовой выключатель по п.5, отличающийся тем, что в направляющей перемычке (3) выполнена канавка (18), форма которой соответствует направляющему элементу первой клавиши (1) и/или второй клавиши (2). 7. Бытовой выключатель по любому из предшествующих пунктов, отличающийся тем,что первая клавиша (1) и вторая клавиша (2) присоединены, по меньшей мере, к одной опорной пружине (6).
