Выключатель

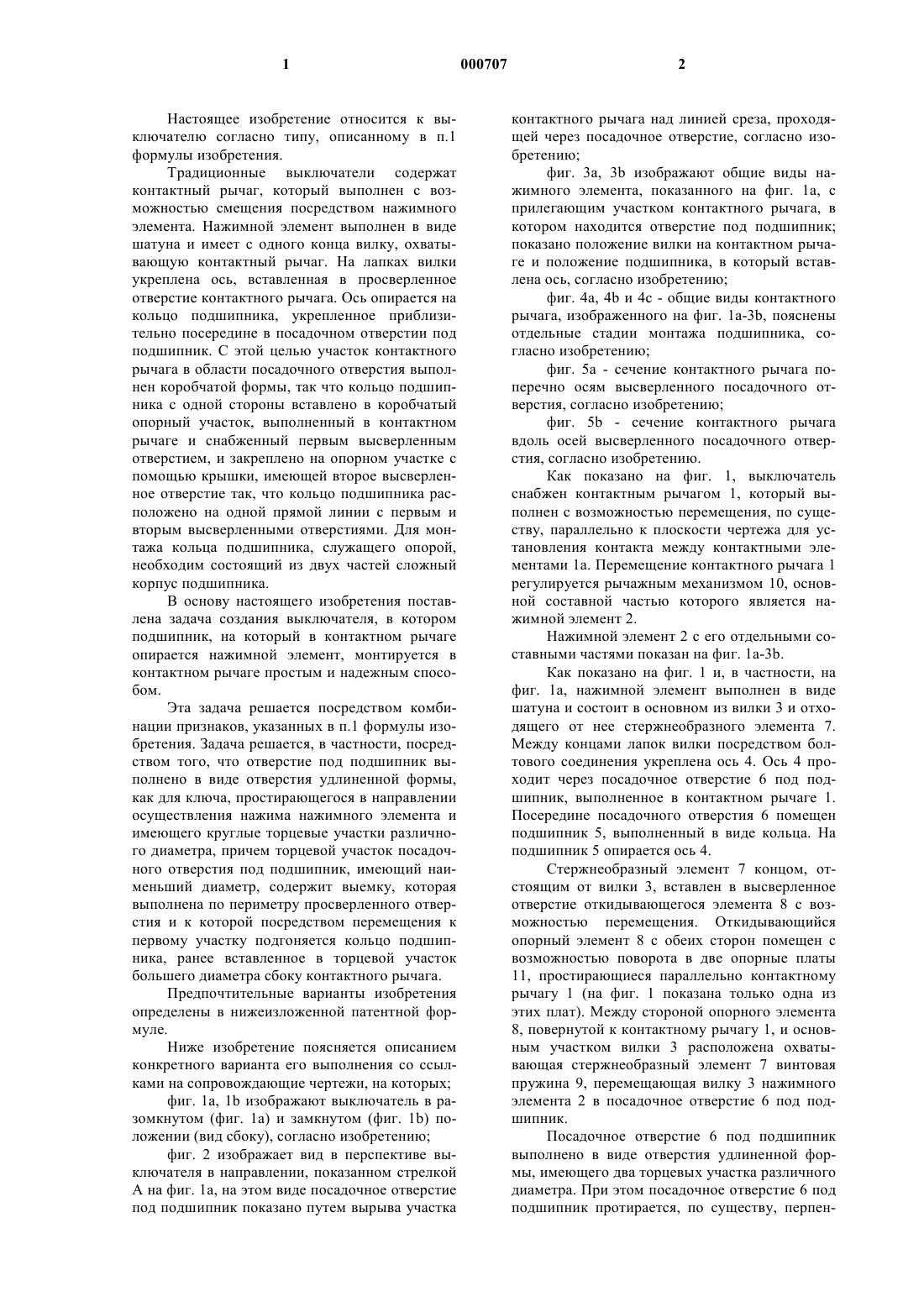

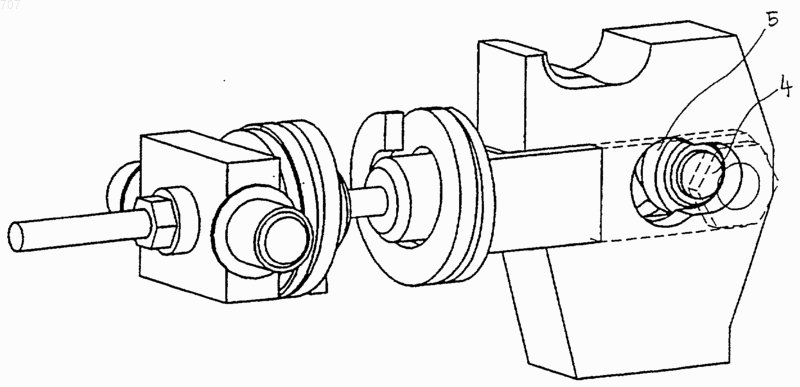

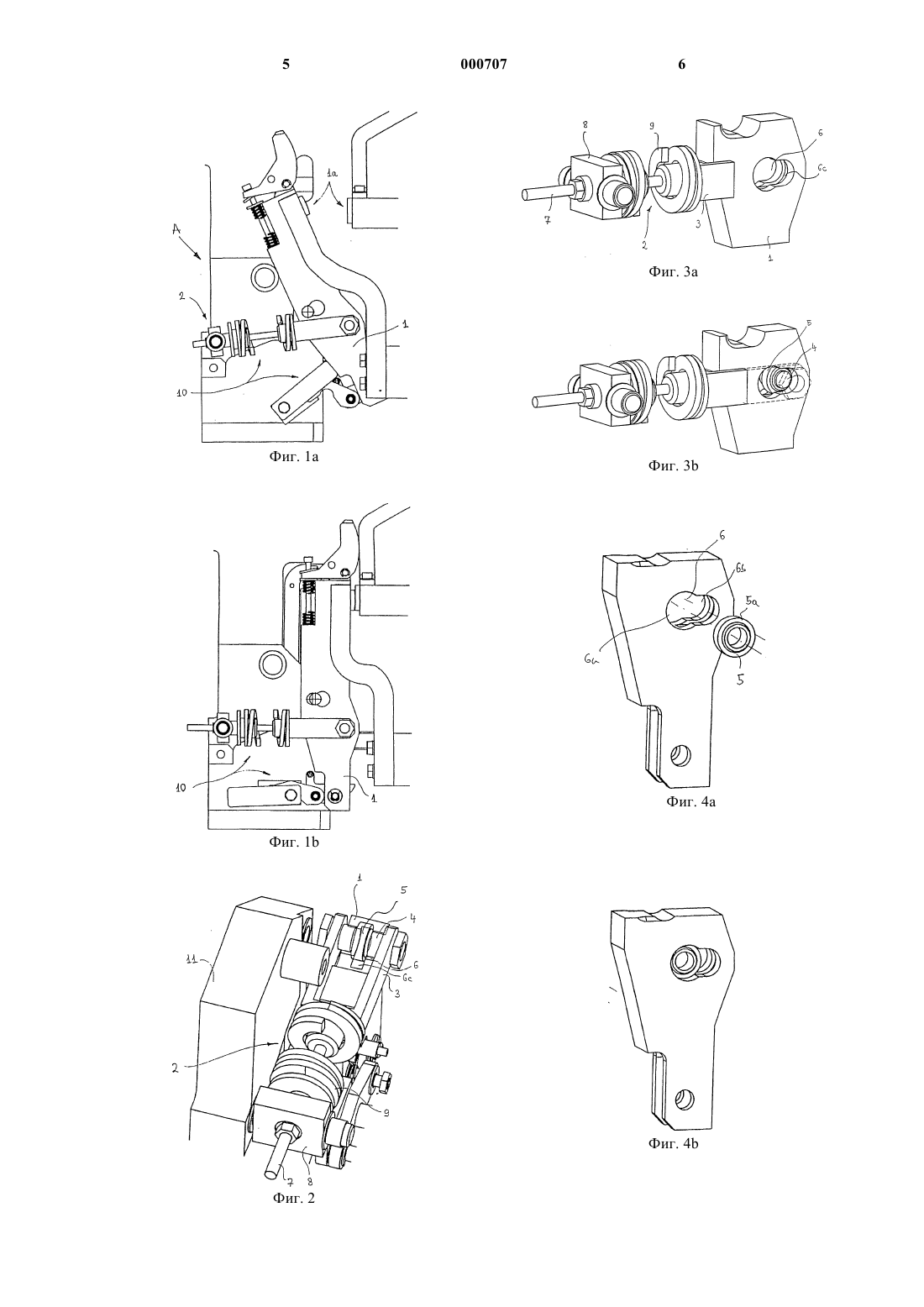

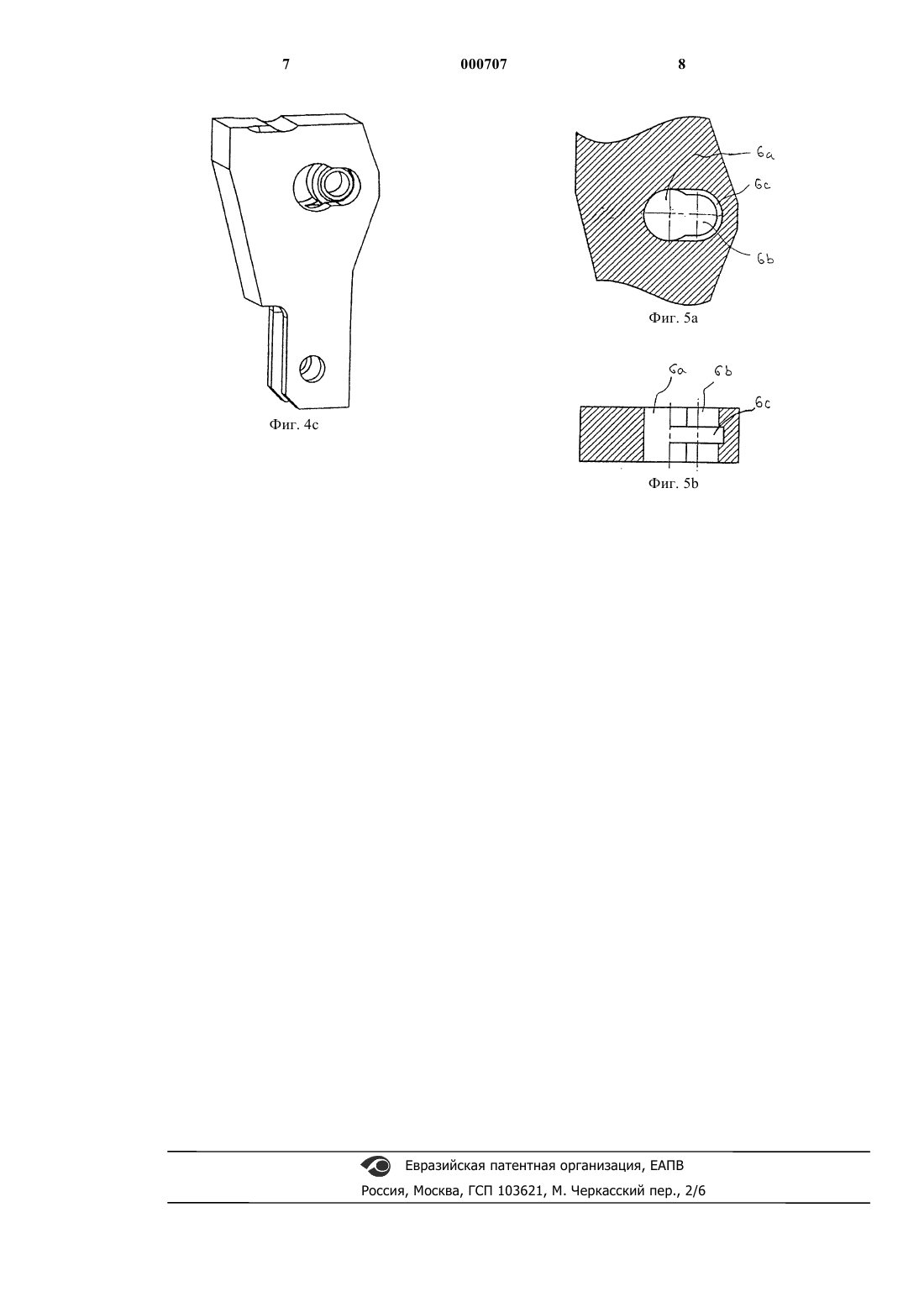

1 Настоящее изобретение относится к выключателю согласно типу, описанному в п.1 формулы изобретения. Традиционные выключатели содержат контактный рычаг, который выполнен с возможностью смещения посредством нажимного элемента. Нажимной элемент выполнен в виде шатуна и имеет с одного конца вилку, охватывающую контактный рычаг. На лапках вилки укреплена ось, вставленная в просверленное отверстие контактного рычага. Ось опирается на кольцо подшипника, укрепленное приблизительно посередине в посадочном отверстии под подшипник. С этой целью участок контактного рычага в области посадочного отверстия выполнен коробчатой формы, так что кольцо подшипника с одной стороны вставлено в коробчатый опорный участок, выполненный в контактном рычаге и снабженный первым высверленным отверстием, и закреплено на опорном участке с помощью крышки, имеющей второе высверленное отверстие так, что кольцо подшипника расположено на одной прямой линии с первым и вторым высверленными отверстиями. Для монтажа кольца подшипника, служащего опорой,необходим состоящий из двух частей сложный корпус подшипника. В основу настоящего изобретения поставлена задача создания выключателя, в котором подшипник, на который в контактном рычаге опирается нажимной элемент, монтируется в контактном рычаге простым и надежным способом. Эта задача решается посредством комбинации признаков, указанных в п.1 формулы изобретения. Задача решается, в частности, посредством того, что отверстие под подшипник выполнено в виде отверстия удлиненной формы,как для ключа, простирающегося в направлении осуществления нажима нажимного элемента и имеющего круглые торцевые участки различного диаметра, причем торцевой участок посадочного отверстия под подшипник, имеющий наименьший диаметр, содержит выемку, которая выполнена по периметру просверленного отверстия и к которой посредством перемещения к первому участку подгоняется кольцо подшипника, ранее вставленное в торцевой участок большего диаметра сбоку контактного рычага. Предпочтительные варианты изобретения определены в нижеизложенной патентной формуле. Ниже изобретение поясняется описанием конкретного варианта его выполнения со ссылками на сопровождающие чертежи, на которых; фиг. 1 а, 1b изображают выключатель в разомкнутом (фиг. 1 а) и замкнутом (фиг. 1b) положении (вид сбоку), согласно изобретению; фиг. 2 изображает вид в перспективе выключателя в направлении, показанном стрелкой А на фиг. 1 а, на этом виде посадочное отверстие под подшипник показано путем вырыва участка 2 контактного рычага над линией среза, проходящей через посадочное отверстие, согласно изобретению; фиг. 3 а, 3b изображают общие виды нажимного элемента, показанного на фиг. 1 а, с прилегающим участком контактного рычага, в котором находится отверстие под подшипник; показано положение вилки на контактном рычаге и положение подшипника, в который вставлена ось, согласно изобретению; фиг. 4 а, 4b и 4 с - общие виды контактного рычага, изображенного на фиг. 1 а-3b, пояснены отдельные стадии монтажа подшипника, согласно изобретению; фиг. 5 а - сечение контактного рычага поперечно осям высверленного посадочного отверстия, согласно изобретению; фиг. 5b - сечение контактного рычага вдоль осей высверленного посадочного отверстия, согласно изобретению. Как показано на фиг. 1, выключатель снабжен контактным рычагом 1, который выполнен с возможностью перемещения, по существу, параллельно к плоскости чертежа для установления контакта между контактными элементами 1 а. Перемещение контактного рычага 1 регулируется рычажным механизмом 10, основной составной частью которого является нажимной элемент 2. Нажимной элемент 2 с его отдельными составными частями показан на фиг. 1 а-3b. Как показано на фиг. 1 и, в частности, на фиг. 1 а, нажимной элемент выполнен в виде шатуна и состоит в основном из вилки 3 и отходящего от нее стержнеобразного элемента 7. Между концами лапок вилки посредством болтового соединения укреплена ось 4. Ось 4 проходит через посадочное отверстие 6 под подшипник, выполненное в контактном рычаге 1. Посередине посадочного отверстия 6 помещен подшипник 5, выполненный в виде кольца. На подшипник 5 опирается ось 4. Стержнеобразный элемент 7 концом, отстоящим от вилки 3, вставлен в высверленное отверстие откидывающегося элемента 8 с возможностью перемещения. Откидывающийся опорный элемент 8 с обеих сторон помещен с возможностью поворота в две опорные платы 11, простирающиеся параллельно контактному рычагу 1 (на фиг. 1 показана только одна из этих плат). Между стороной опорного элемента 8, повернутой к контактному рычагу 1, и основным участком вилки 3 расположена охватывающая стержнеобразный элемент 7 винтовая пружина 9, перемещающая вилку 3 нажимного элемента 2 в посадочное отверстие 6 под подшипник. Посадочное отверстие 6 под подшипник выполнено в виде отверстия удлиненной формы, имеющего два торцевых участка различного диаметра. При этом посадочное отверстие 6 под подшипник протирается, по существу, перпен 3 дикулярно контактному рычагу и одновременно в направлении перемещения нажимного элемента 2 так, что два торцевых участка 6 а, 6b посадочного отверстия под подшипник выполнены друг за другом в направлении смещения пружины 9 так, что винтовая пружина 9 смещает вилку 3 к торцевому участку 6b посадочного отверстия под подшипник, имеющему меньший диаметр. Как было отмечено выше и показано на фиг. 4 а, посадочное отверстие 6 под подшипник выполнено в виде отверстия удлиненной формы и содержит первый участок 6 а и второй участок 6b, которые выполнены друг за другом в направлении смещения пружины 9 или в направлении движения нажимного элемента 2 так, что второй участок 6b, лежащий за первым участком 6 а в направлении нажима пружины 9,меньше по диаметру, чем первый участок 6 а. На этом втором участке приблизительно посередине выполнена выемка 6 с (фиг. 5b). Как показано на фиг. 5 а, выемка 6 с выполнена по периметру второго торцевого участка 6b приблизительно такой глубины, которая соответствует диаметру первого участка 6 а посадочного отверстия 6 под подшипник. Подшипник 5, служащий опорой для оси 4,выполнен в виде кольца, на внешней поверхности окружности которого выполнен кольцеобразный выступ 5 а. Размеры этого выступа таковы, что он может служить пружинящим элементом для соединения пружины и выемки, создаваемого выемкой 6 с. С этой целью ширина выступа 5 а, измеренная в направлении оси кольца подшипника, выполняется лишь незначительно меньше ширины выемки 6 с, выполненной на втором участке 6b отверстия 6 под подшипник. Как показано на фиг. 4 а, 4b и 4 с, кольцо 5 подшипника сначала вдвигается сбоку в первый участок 6 а отверстия 6 под подшипник настолько, чтобы выступ 5 а по оси оказался на одной прямой линии с выемкой 6 с, лежащей сбоку от него. Затем кольцо 5 подшипника из позиции,показанной на фиг.4b, сдвигается во второй участок 6b отверстия 6 под подшипник настолько,чтобы выступ 5 а попал в выемку 6 с и, тем самым, был зафиксирован на втором участке 6b посадочного отверстия 6. Поскольку нажимной элемент 2 опирается на кольцо подшипника посредством вилки 3 и закрепленной на ней оси 4 и смещается к контактному рычагу 1 в направлении давления пружины 9, исключена опасность того, что кольцо 5 подшипника вновь выпадет из первого участка 6 а отверстия под подшипник. Так как пружина 9 в действии находится под напряжением смещения, отпадает необходимость фиксации кольца 5 в направлении, противоположном действию силы пружины. Изобретение не ограничивается только вышеописанным примером выполнения. 4 Например, выемка 6 с может быть выполнена в виде Т-образной выемки. В любом случае, глубина выемки должна быть достаточной для того, чтобы обеспечить стабильную фиксацию утолщенного выступа 5 а кольца 5 подшипника в посадочном отверстии 6 под подшипник. Посадочное отверстие 6 под подшипник,выполненное в вышеописанном примере в виде отверстия удлиненной формы, также может иметь другую, например, круглую форму. Выемка не обязательно должна быть выполнена в виде сплошного углубления в поверхности окружности отверстия второго участка 6b. В конструкции, согласно изобретению,важно только то, что опорный подшипник 5 может быть вдвинут в первый опорный участок контактного рычага в первом направлении и затем посредством зажимного воздействия нажимного элемента таким образом подогнан во втором направлении на втором опорном участке контактного рычага, что он остается зафиксированным на этом втором участке. ФОРМУЛА ИЗОБРЕТЕНИЯ,1. Выключатель, содержащий контактный рычаг (1) и нажимной элемент (2) с осью 4, образующий с помощью подшипника (5), размещенного в посадочном отверстии (6) под подшипник контактного рычага (1) и служащего опорой для оси, подвижное соединение с контактным рычагом (1) для смещения контактного рычага (1) в положение контакта, отличающийся тем, что посадочное отверстие (6) имеет два участка (6 а, 6b), выполненные друг за другом в направлении смещения нажимного элемента (2) так, что подшипник (5) может вставляться в первый участок (6 а) отверстия в направлении,отличном от направления смещения, а затем перемещаться в направлении смещения для создания геометрически замкнутого соединения со вторым участком (6b) отверстия. 2. Выключатель по п.1, отличающийся тем,что два участка (6 а, 6b) отверстия выполнены в виде торцевых участков высверленными отверстиями различного диаметра, причем второй торцевой участок (6b), расположенный дальше в направлении смещения, имеет меньший диаметр, чем диаметр первого торцевого участка(6 а), и снабжен выемкой (6 с), выполненной по дуге окружности и плавно переходящей в высверленное отверстие первого торцевого участка. 3. Выключатель по п.1 или 2, отличающийся тем, что выемка 6 с имеет Т-образную форму. 4. Выключатель по одному из пп.1-3, отличающийся тем, что нажимной элемент закреплен на оси с помощью вилки (3), охватывающей контактный рычаг (1).
