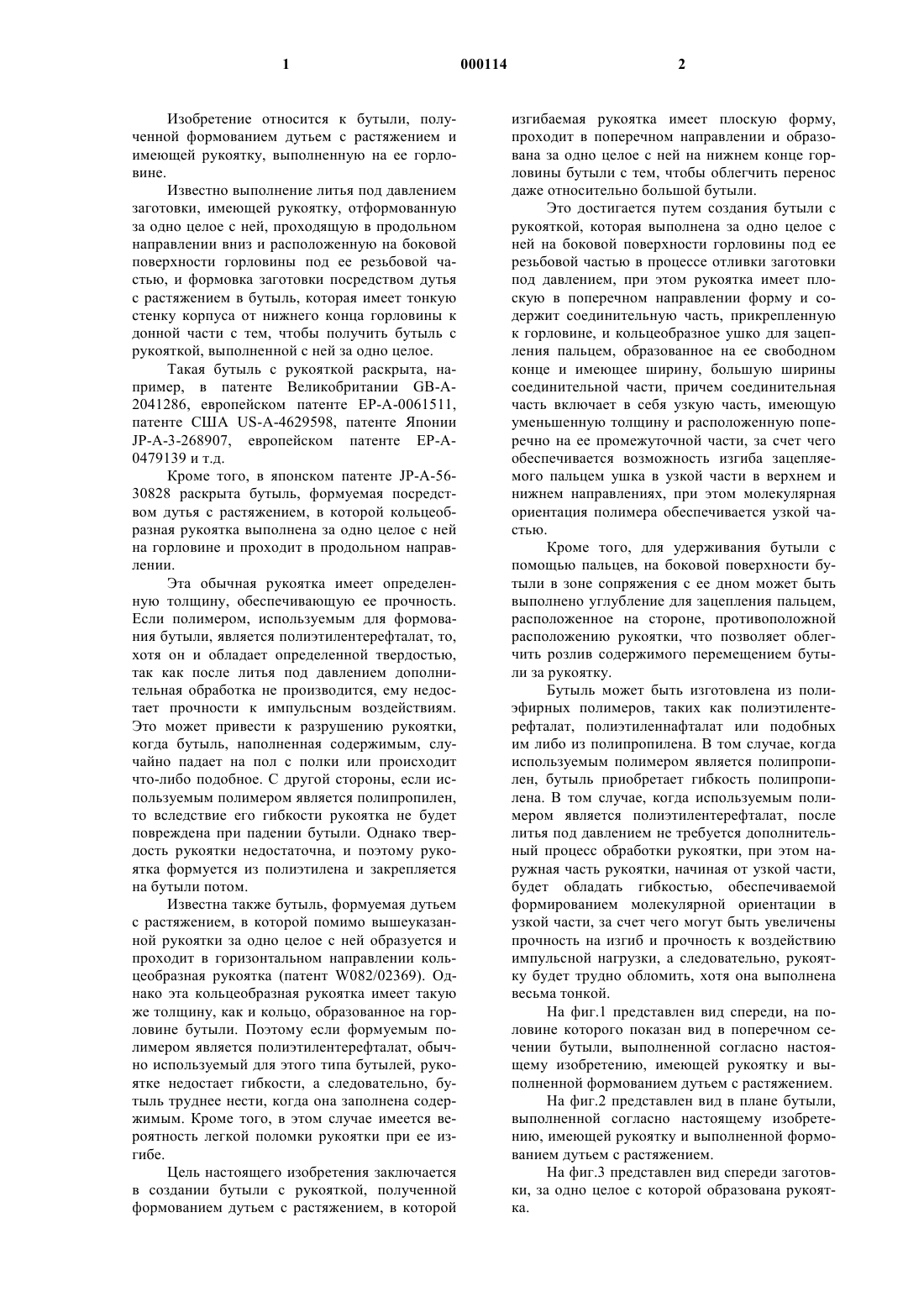

Бутыль с рукояткой.

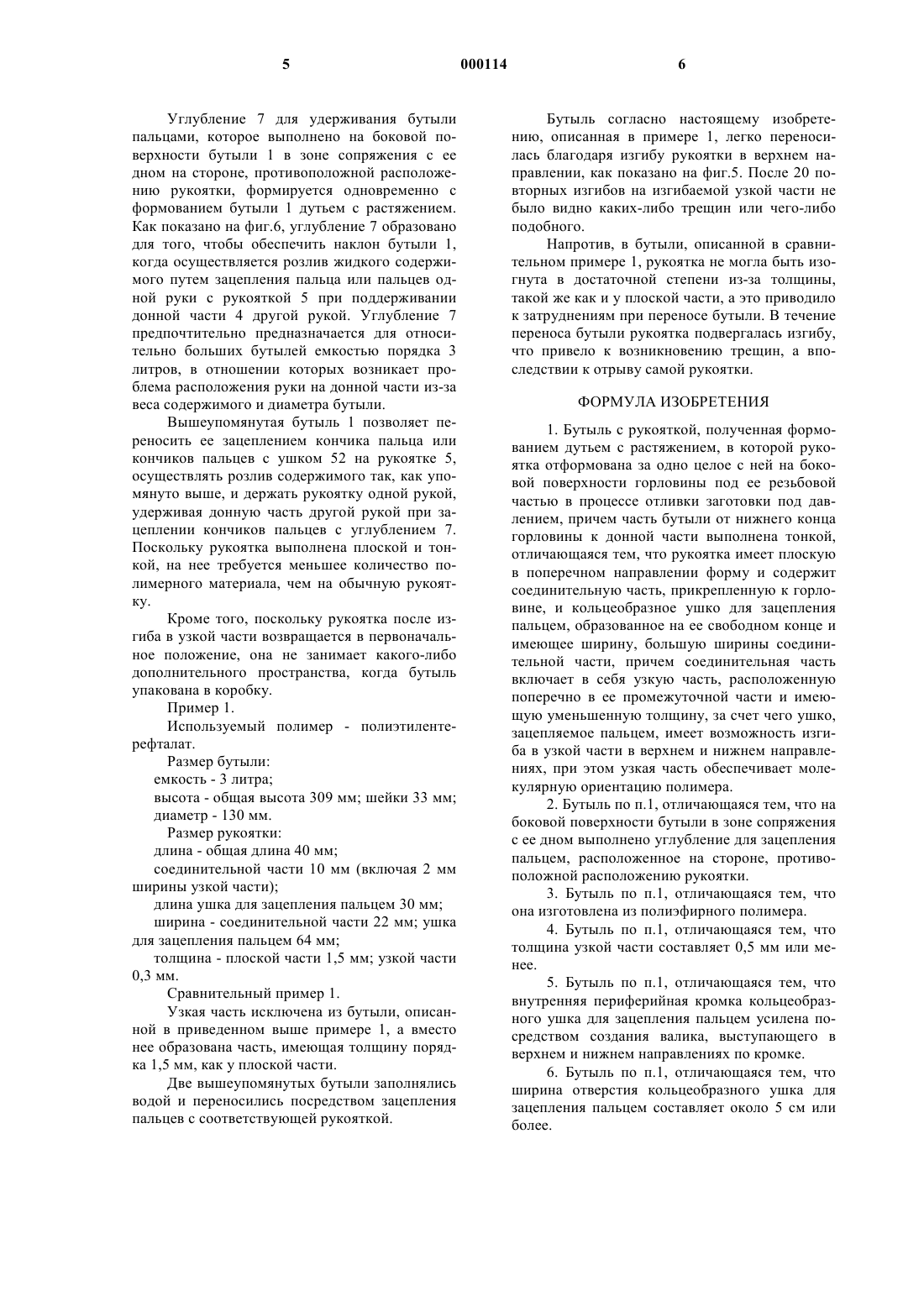

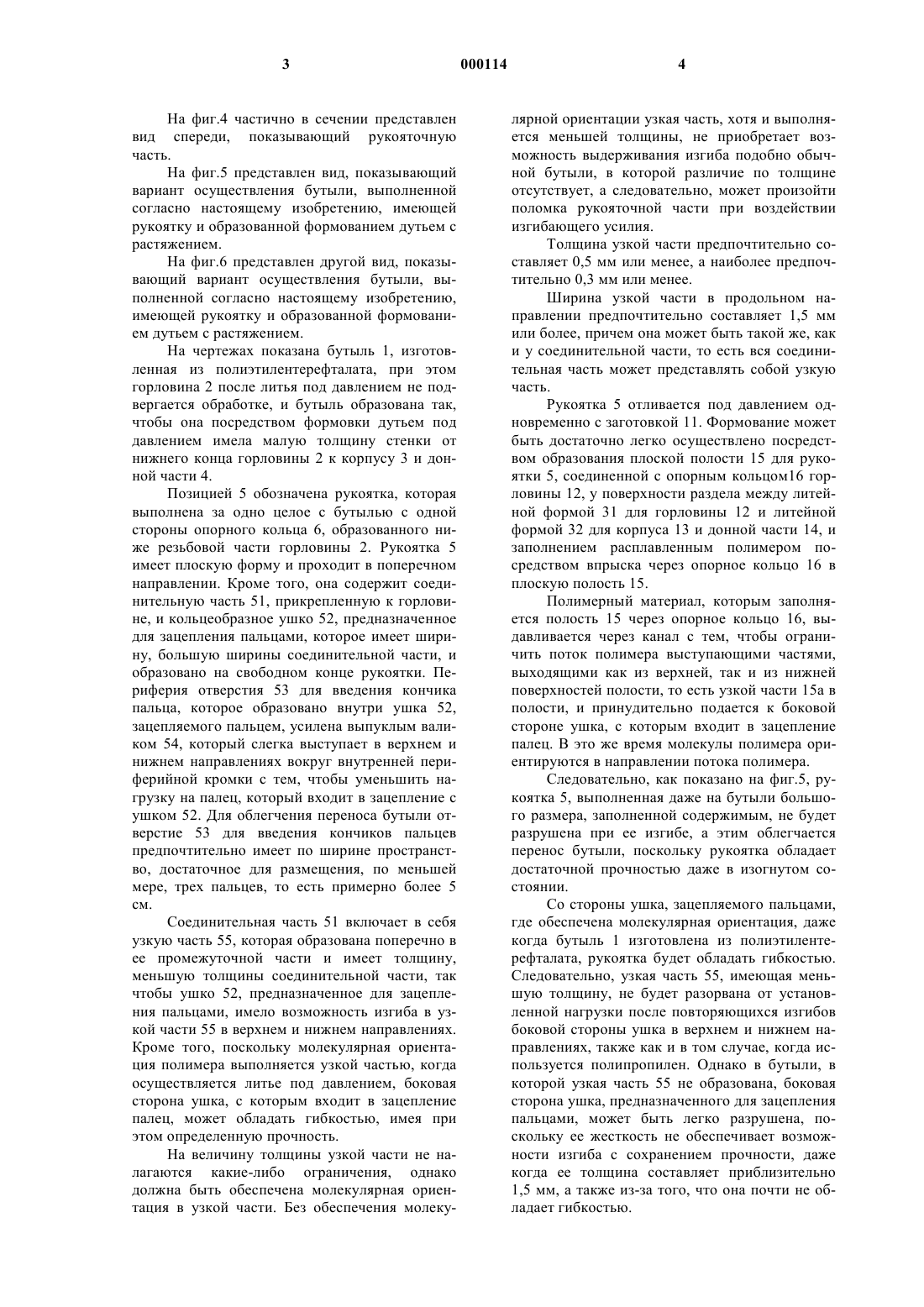

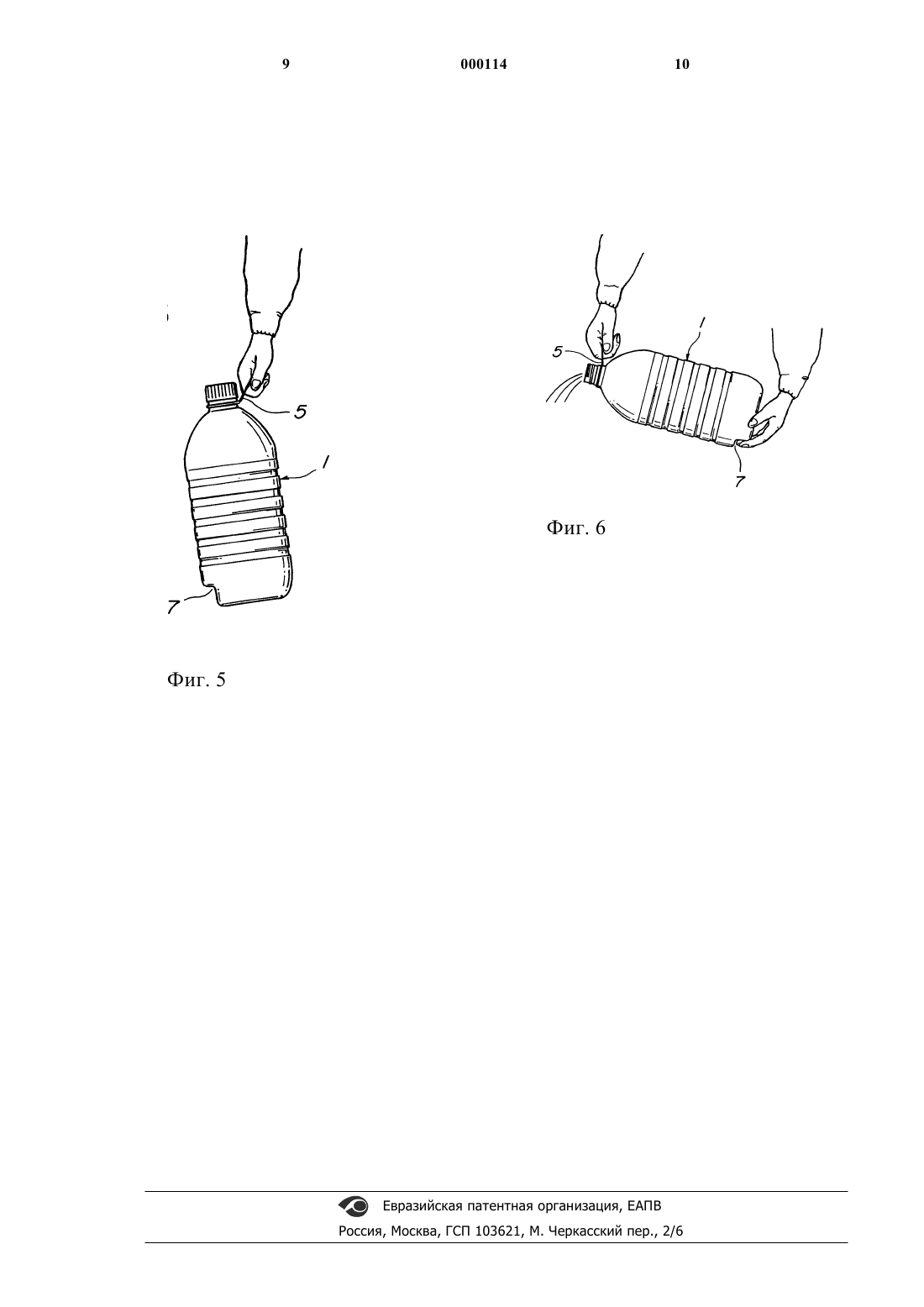

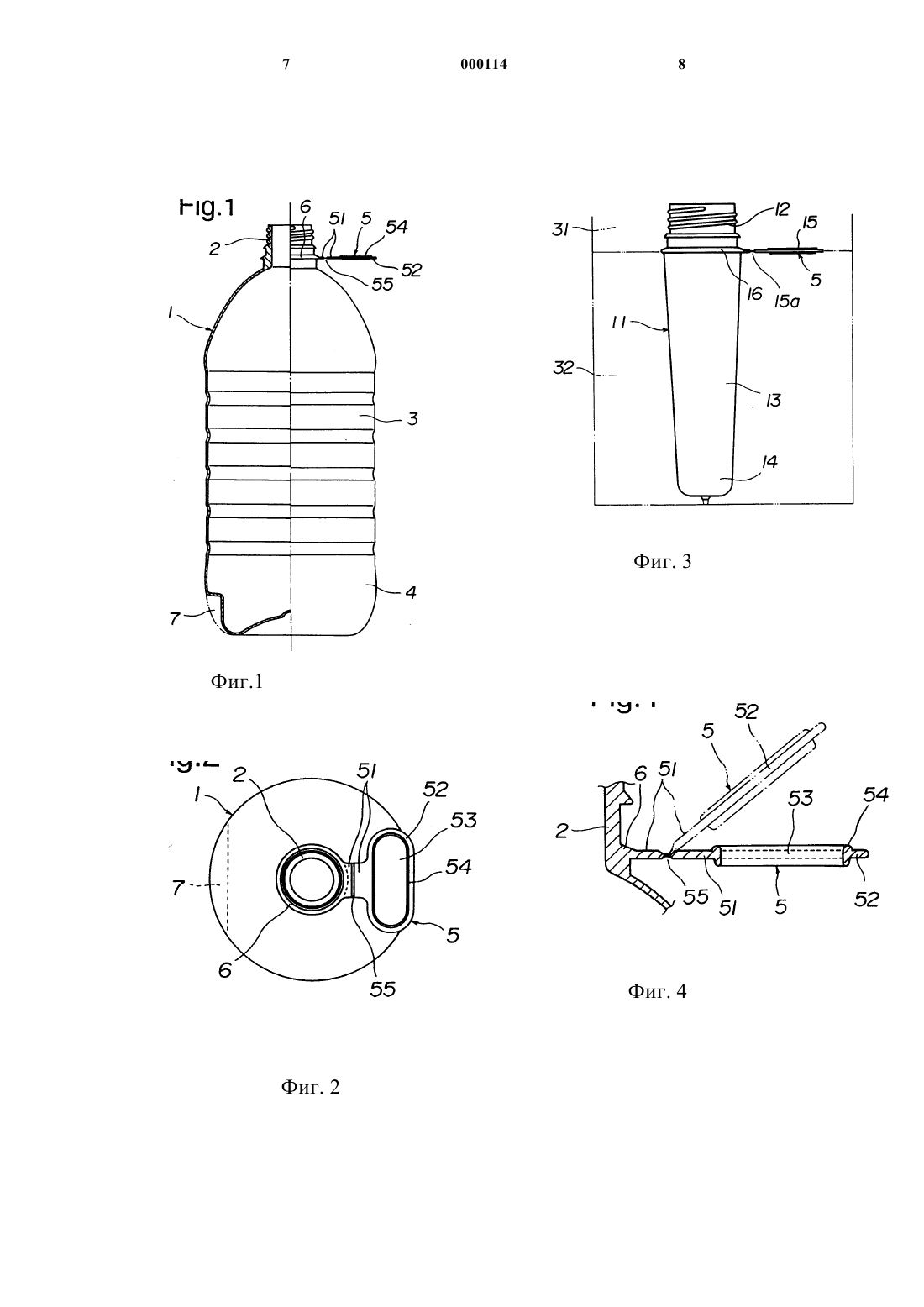

1 Изобретение относится к бутыли, полученной формованием дутьем с растяжением и имеющей рукоятку, выполненную на ее горловине. Известно выполнение литья под давлением заготовки, имеющей рукоятку, отформованную за одно целое с ней, проходящую в продольном направлении вниз и расположенную на боковой поверхности горловины под ее резьбовой частью, и формовка заготовки посредством дутья с растяжением в бутыль, которая имеет тонкую стенку корпуса от нижнего конца горловины к донной части с тем, чтобы получить бутыль с рукояткой, выполненной с ней за одно целое. Такая бутыль с рукояткой раскрыта, например, в патенте Великобритании GB-A2041286, европейском патенте ЕР-А-0061511,патенте США US-A-4629598, патенте ЯпонииJP-A-3-268907, европейском патенте ЕР-А 0479139 и т.д. Кроме того, в японском патенте JP-A-5630828 раскрыта бутыль, формуемая посредством дутья с растяжением, в которой кольцеобразная рукоятка выполнена за одно целое с ней на горловине и проходит в продольном направлении. Эта обычная рукоятка имеет определенную толщину, обеспечивающую ее прочность. Если полимером, используемым для формования бутыли, является полиэтилентерефталат, то,хотя он и обладает определенной твердостью,так как после литья под давлением дополнительная обработка не производится, ему недостает прочности к импульсным воздействиям. Это может привести к разрушению рукоятки,когда бутыль, наполненная содержимым, случайно падает на пол с полки или происходит что-либо подобное. С другой стороны, если используемым полимером является полипропилен,то вследствие его гибкости рукоятка не будет повреждена при падении бутыли. Однако твердость рукоятки недостаточна, и поэтому рукоятка формуется из полиэтилена и закрепляется на бутыли потом. Известна также бутыль, формуемая дутьем с растяжением, в которой помимо вышеуказанной рукоятки за одно целое с ней образуется и проходит в горизонтальном направлении кольцеобразная рукоятка (патент W082/02369). Однако эта кольцеобразная рукоятка имеет такую же толщину, как и кольцо, образованное на горловине бутыли. Поэтому если формуемым полимером является полиэтилентерефталат, обычно используемый для этого типа бутылей, рукоятке недостает гибкости, а следовательно, бутыль труднее нести, когда она заполнена содержимым. Кроме того, в этом случае имеется вероятность легкой поломки рукоятки при ее изгибе. Цель настоящего изобретения заключается в создании бутыли с рукояткой, полученной формованием дутьем с растяжением, в которой 2 изгибаемая рукоятка имеет плоскую форму,проходит в поперечном направлении и образована за одно целое с ней на нижнем конце горловины бутыли с тем, чтобы облегчить перенос даже относительно большой бутыли. Это достигается путем создания бутыли с рукояткой, которая выполнена за одно целое с ней на боковой поверхности горловины под ее резьбовой частью в процессе отливки заготовки под давлением, при этом рукоятка имеет плоскую в поперечном направлении форму и содержит соединительную часть, прикрепленную к горловине, и кольцеобразное ушко для зацепления пальцем, образованное на ее свободном конце и имеющее ширину, большую ширины соединительной части, причем соединительная часть включает в себя узкую часть, имеющую уменьшенную толщину и расположенную поперечно на ее промежуточной части, за счет чего обеспечивается возможность изгиба зацепляемого пальцем ушка в узкой части в верхнем и нижнем направлениях, при этом молекулярная ориентация полимера обеспечивается узкой частью. Кроме того, для удерживания бутыли с помощью пальцев, на боковой поверхности бутыли в зоне сопряжения с ее дном может быть выполнено углубление для зацепления пальцем,расположенное на стороне, противоположной расположению рукоятки, что позволяет облегчить розлив содержимого перемещением бутыли за рукоятку. Бутыль может быть изготовлена из полиэфирных полимеров, таких как полиэтилентерефталат, полиэтиленнафталат или подобных им либо из полипропилена. В том случае, когда используемым полимером является полипропилен, бутыль приобретает гибкость полипропилена. В том случае, когда используемым полимером является полиэтилентерефталат, после литья под давлением не требуется дополнительный процесс обработки рукоятки, при этом наружная часть рукоятки, начиная от узкой части,будет обладать гибкостью, обеспечиваемой формированием молекулярной ориентации в узкой части, за счет чего могут быть увеличены прочность на изгиб и прочность к воздействию импульсной нагрузки, а следовательно, рукоятку будет трудно обломить, хотя она выполнена весьма тонкой. На фиг.1 представлен вид спереди, на половине которого показан вид в поперечном сечении бутыли, выполненной согласно настоящему изобретению, имеющей рукоятку и выполненной формованием дутьем с растяжением. На фиг.2 представлен вид в плане бутыли,выполненной согласно настоящему изобретению, имеющей рукоятку и выполненной формованием дутьем с растяжением. На фиг.3 представлен вид спереди заготовки, за одно целое с которой образована рукоятка. 3 На фиг.4 частично в сечении представлен вид спереди, показывающий рукояточную часть. На фиг.5 представлен вид, показывающий вариант осуществления бутыли, выполненной согласно настоящему изобретению, имеющей рукоятку и образованной формованием дутьем с растяжением. На фиг.6 представлен другой вид, показывающий вариант осуществления бутыли, выполненной согласно настоящему изобретению,имеющей рукоятку и образованной формованием дутьем с растяжением. На чертежах показана бутыль 1, изготовленная из полиэтилентерефталата, при этом горловина 2 после литья под давлением не подвергается обработке, и бутыль образована так,чтобы она посредством формовки дутьем под давлением имела малую толщину стенки от нижнего конца горловины 2 к корпусу 3 и донной части 4. Позицией 5 обозначена рукоятка, которая выполнена за одно целое с бутылью с одной стороны опорного кольца 6, образованного ниже резьбовой части горловины 2. Рукоятка 5 имеет плоскую форму и проходит в поперечном направлении. Кроме того, она содержит соединительную часть 51, прикрепленную к горловине, и кольцеобразное ушко 52, предназначенное для зацепления пальцами, которое имеет ширину, большую ширины соединительной части, и образовано на свободном конце рукоятки. Периферия отверстия 53 для введения кончика пальца, которое образовано внутри ушка 52,зацепляемого пальцем, усилена выпуклым валиком 54, который слегка выступает в верхнем и нижнем направлениях вокруг внутренней периферийной кромки с тем, чтобы уменьшить нагрузку на палец, который входит в зацепление с ушком 52. Для облегчения переноса бутыли отверстие 53 для введения кончиков пальцев предпочтительно имеет по ширине пространство, достаточное для размещения, по меньшей мере, трех пальцев, то есть примерно более 5 см. Соединительная часть 51 включает в себя узкую часть 55, которая образована поперечно в ее промежуточной части и имеет толщину,меньшую толщины соединительной части, так чтобы ушко 52, предназначенное для зацепления пальцами, имело возможность изгиба в узкой части 55 в верхнем и нижнем направлениях. Кроме того, поскольку молекулярная ориентация полимера выполняется узкой частью, когда осуществляется литье под давлением, боковая сторона ушка, с которым входит в зацепление палец, может обладать гибкостью, имея при этом определенную прочность. На величину толщины узкой части не налагаются какие-либо ограничения, однако должна быть обеспечена молекулярная ориентация в узкой части. Без обеспечения молеку 000114 4 лярной ориентации узкая часть, хотя и выполняется меньшей толщины, не приобретает возможность выдерживания изгиба подобно обычной бутыли, в которой различие по толщине отсутствует, а следовательно, может произойти поломка рукояточной части при воздействии изгибающего усилия. Толщина узкой части предпочтительно составляет 0,5 мм или менее, а наиболее предпочтительно 0,3 мм или менее. Ширина узкой части в продольном направлении предпочтительно составляет 1,5 мм или более, причем она может быть такой же, как и у соединительной части, то есть вся соединительная часть может представлять собой узкую часть. Рукоятка 5 отливается под давлением одновременно с заготовкой 11. Формование может быть достаточно легко осуществлено посредством образования плоской полости 15 для рукоятки 5, соединенной с опорным кольцом 16 горловины 12, у поверхности раздела между литейной формой 31 для горловины 12 и литейной формой 32 для корпуса 13 и донной части 14, и заполнением расплавленным полимером посредством впрыска через опорное кольцо 16 в плоскую полость 15. Полимерный материал, которым заполняется полость 15 через опорное кольцо 16, выдавливается через канал с тем, чтобы ограничить поток полимера выступающими частями,выходящими как из верхней, так и из нижней поверхностей полости, то есть узкой части 15 а в полости, и принудительно подается к боковой стороне ушка, с которым входит в зацепление палец. В это же время молекулы полимера ориентируются в направлении потока полимера. Следовательно, как показано на фиг.5, рукоятка 5, выполненная даже на бутыли большого размера, заполненной содержимым, не будет разрушена при ее изгибе, а этим облегчается перенос бутыли, поскольку рукоятка обладает достаточной прочностью даже в изогнутом состоянии. Со стороны ушка, зацепляемого пальцами,где обеспечена молекулярная ориентация, даже когда бутыль 1 изготовлена из полиэтилентерефталата, рукоятка будет обладать гибкостью. Следовательно, узкая часть 55, имеющая меньшую толщину, не будет разорвана от установленной нагрузки после повторяющихся изгибов боковой стороны ушка в верхнем и нижнем направлениях, также как и в том случае, когда используется полипропилен. Однако в бутыли, в которой узкая часть 55 не образована, боковая сторона ушка, предназначенного для зацепления пальцами, может быть легко разрушена, поскольку ее жесткость не обеспечивает возможности изгиба с сохранением прочности, даже когда ее толщина составляет приблизительно 1,5 мм, а также из-за того, что она почти не обладает гибкостью. 5 Углубление 7 для удерживания бутыли пальцами, которое выполнено на боковой поверхности бутыли 1 в зоне сопряжения с ее дном на стороне, противоположной расположению рукоятки, формируется одновременно с формованием бутыли 1 дутьем с растяжением. Как показано на фиг.6, углубление 7 образовано для того, чтобы обеспечить наклон бутыли 1,когда осуществляется розлив жидкого содержимого путем зацепления пальца или пальцев одной руки с рукояткой 5 при поддерживании донной части 4 другой рукой. Углубление 7 предпочтительно предназначается для относительно больших бутылей емкостью порядка 3 литров, в отношении которых возникает проблема расположения руки на донной части из-за веса содержимого и диаметра бутыли. Вышеупомянутая бутыль 1 позволяет переносить ее зацеплением кончика пальца или кончиков пальцев с ушком 52 на рукоятке 5,осуществлять розлив содержимого так, как упомянуто выше, и держать рукоятку одной рукой,удерживая донную часть другой рукой при зацеплении кончиков пальцев с углублением 7. Поскольку рукоятка выполнена плоской и тонкой, на нее требуется меньшее количество полимерного материала, чем на обычную рукоятку. Кроме того, поскольку рукоятка после изгиба в узкой части возвращается в первоначальное положение, она не занимает какого-либо дополнительного пространства, когда бутыль упакована в коробку. Пример 1. Используемый полимер - полиэтилентерефталат. Размер бутыли: емкость - 3 литра; высота - общая высота 309 мм; шейки 33 мм; диаметр - 130 мм. Размер рукоятки: длина - общая длина 40 мм; соединительной части 10 мм (включая 2 мм ширины узкой части); длина ушка для зацепления пальцем 30 мм; ширина - соединительной части 22 мм; ушка для зацепления пальцем 64 мм; толщина - плоской части 1,5 мм; узкой части 0,3 мм. Сравнительный пример 1. Узкая часть исключена из бутыли, описанной в приведенном выше примере 1, а вместо нее образована часть, имеющая толщину порядка 1,5 мм, как у плоской части. Две вышеупомянутых бутыли заполнялись водой и переносились посредством зацепления пальцев с соответствующей рукояткой. 6 Бутыль согласно настоящему изобретению, описанная в примере 1, легко переносилась благодаря изгибу рукоятки в верхнем направлении, как показано на фиг.5. После 20 повторных изгибов на изгибаемой узкой части не было видно каких-либо трещин или чего-либо подобного. Напротив, в бутыли, описанной в сравнительном примере 1, рукоятка не могла быть изогнута в достаточной степени из-за толщины,такой же как и у плоской части, а это приводило к затруднениям при переносе бутыли. В течение переноса бутыли рукоятка подвергалась изгибу,что привело к возникновению трещин, а впоследствии к отрыву самой рукоятки. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Бутыль с рукояткой, полученная формованием дутьем с растяжением, в которой рукоятка отформована за одно целое с ней на боковой поверхности горловины под ее резьбовой частью в процессе отливки заготовки под давлением, причем часть бутыли от нижнего конца горловины к донной части выполнена тонкой,отличающаяся тем, что рукоятка имеет плоскую в поперечном направлении форму и содержит соединительную часть, прикрепленную к горловине, и кольцеобразное ушко для зацепления пальцем, образованное на ее свободном конце и имеющее ширину, большую ширины соединительной части, причем соединительная часть включает в себя узкую часть, расположенную поперечно в ее промежуточной части и имеющую уменьшенную толщину, за счет чего ушко,зацепляемое пальцем, имеет возможность изгиба в узкой части в верхнем и нижнем направлениях, при этом узкая часть обеспечивает молекулярную ориентацию полимера. 2. Бутыль по п.1, отличающаяся тем, что на боковой поверхности бутыли в зоне сопряжения с ее дном выполнено углубление для зацепления пальцем, расположенное на стороне, противоположной расположению рукоятки. 3. Бутыль по п.1, отличающаяся тем, что она изготовлена из полиэфирного полимера. 4. Бутыль по п.1, отличающаяся тем, что толщина узкой части составляет 0,5 мм или менее. 5. Бутыль по п.1, отличающаяся тем, что внутренняя периферийная кромка кольцеобразного ушка для зацепления пальцем усилена посредством создания валика, выступающего в верхнем и нижнем направлениях по кромке. 6. Бутыль по п.1, отличающаяся тем, что ширина отверстия кольцеобразного ушка для зацепления пальцем составляет около 5 см или более.
