Устройство для измерения поврежденности волос

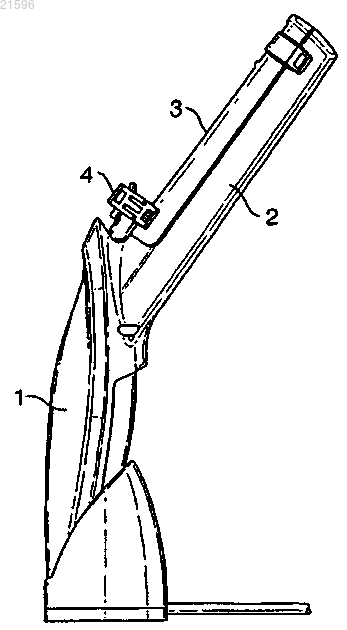

УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ ПОВРЕЖДЕННОСТИ ВОЛОС В изобретении предложено устройство для измерения поврежденности волос, содержащее держатель (2) и ось (3), а также оправку, зажим (4) и индикатор обратной связи, при этом оправка и зажим могут крепиться к оси, а оправка может продвигаться по длине оси для измерения трения локона волос, навитого вокруг оправки и наложенного обратно на себя, и удерживаемого на месте с помощью зажима, так что волосы локона подвергаются трению между собой вдоль общего направления волос, а также использование такого устройства. Бэйли Петер Лоуренс, Брэди Дэниэл,Чэндлер Мэттью Дэниел, Коллиер Николас Джон, Коупленд Томас Джон Гектор, Сейерз Стефен Энтони (GB) Нилова М.И. (RU) Изобретение относится к устройству для измерения поврежденности волос. Несмотря на достижения предшествующего уровня техники, остается необходимость в устройствах для измерения поврежденности волос. Соответственно в первом аспекте изобретения предложено устройство по п.1 формулы изобретения. Предпочтительно зажим содержит пару противоположных язычков, шарнирно закрепленных друг с другом. Предпочтительно язычки поддерживаются в закрытом положении с помощью пружины. Предпочтительно язычки содержат выступающую часть, продолжающуюся за шарнир и обеспечивающую, таким образом, средство для раскрытия зажима, преодолевая давление пружины, работающей на закрытие. Предпочтительно оправка и зажим крепятся друг к другу так, что волосы субъекта могут быть навиты вокруг оправки и поддерживаться на месте с помощью зажима. Предпочтительно оправка крепится к зажиму только на одном конце. Соединение оправка-зажим, таким образом, создает зазор между оправкой и язычками, чтобы позволить обернуть волосы вокруг оправки, когда зажим раскрыт. Предпочтительно оправка содержит канавку. Такая канавка способствует созданию выровненного участка волос, обеспечивая тем самым более точное измерение трения. Предпочтительно оправка содержит набор канавок для поддержки волос в выровненном состоянии на оправке в процессе эксплуатации устройства. Предпочтительно устройство содержит средство для измерения трения между совмещенными стержнями волос. Примером такого средства служит силоизмерительный датчик. Предпочтительно устройство содержит держатель и ось, при этом ось имеет конец со стороны держателя и конец со стороны головы, причем конец со стороны головы в процессе эксплуатации устройства располагается вплотную к голове для поддержки требуемого относительного положения устройства. Предпочтительно оправка перемещается вдоль оси при измерении трения между стержнями волос по мере того, как они проходят друг над другом. Предпочтительно устройство содержит двигатель для автоматического перемещения зажима оправки вдоль оси с постоянной скоростью. Это позволяет откалибровать измерения. Предпочтительно зажим и оправка крепятся к устройству с помощью магнита. Предпочтительно оправка крепится непосредственно к тележке на устройстве. Предпочтительно тележка может приводиться в движение вдоль оси на устройстве. В процессе эксплуатации устройства тележка приводится в движение двигателем от конца оси со стороны головы до конца оси со стороны держателя. Предпочтительно средство для измерения трения замеряет силу, необходимую для продвижения тележки от конца оси со стороны головы до конца оси со стороны держателя. Далее величина этой силы указывается пользователю. В процессе эксплуатации устройства волосы субъекта навиты вокруг оправки и зафиксированы на месте с помощью зажима, так чтобы волосы проходили через зажим, вокруг оправки, а затем в обратном направлении снова через зажим. После этого оправка и зажим крепятся к тележке в состоянии готовности к использованию. Устройство по изобретению, таким образом, способно обеспечить показатель состояния стержней волос путем их трения друг о друга и замеры силы, необходимой для этого на заданной дистанции. Когда стержни волос находятся в хорошем состоянии, они являются более гладкими, при этом трение друг о друга происходит с меньшим сопротивлением, что, таким образом, требует меньшего усилия для прохождения друг над другом. Когда стержни волос находятся в плохом состоянии, трение друг о друга вызывает большее сопротивление, а значит, требуется большее усилие. Соответственно устройство способно информировать пользователя о состоянии волос, в частности в отношении поврежденности стержней волос. Предпочтительно устройство содержит источник питания. Предпочтительно такой источник питания является перезаряжаемым. В процессе эксплуатации устройства оправка и зажим прикреплены друг к другу, при этом предпочтительно отделены от остальной части устройства. Зажим раскрывают и волосы субъекта помещают между оправкой и зажимом, после чего навивают вокруг оправки, так что волосы проходят назад в направлении корней волос и головы. Далее зажим закрывают. После этого оправку и зажим прикрепляют к тележке на устройстве. Тележка закрепляется на направляющей оси и, будучи активированной, продвигается по оси от головы субъекта. В ходе этого процесса волосы пользователя проходят через закрытый зажим, вокруг оправки и обратно через зажим. Соответственно волосы проходят по самим себе, при этом волосы, перемещающиеся в одном направлении, поджимаются к волосам, совершающим движение в противоположном направлении, посредством закрытого зажима. Когда тележка достигает конца оси со стороны держателя, индикатор обратной связи показывает результаты измерений. Во втором аспекте предложен способ определения состояния волос пользователя путем протягивания стержней волос друг против друга по общей длине волос и измерения трения. Предпочтительно локон волос сложен на себя и протягивается по своей длине так, что участок волос, обращенный к кончикам волос, протягивается в обратном направлении поверх участка волос, обращенного к коже головы. Один вариант осуществления устройства далее описан со ссылкой на следующие неограничивающие чертежи, где: на фиг. 1 показан вид устройства сбоку; на фиг. 2 показан вид того же устройства спереди; на фиг. 3 показан изометрический вид оправки; на фиг. 4 а и 4b показан тот же вид зажима; на фиг. 5 показан вид снизу зажима оправки. На фиг. 1 показан вид сбоку устройства, имеющего корпус 1 для элементов питания и держатель 2. Держатель имеет дорожку 3, вдоль которой перемещается приводимый в движение двигателем зажим 4 оправки. В процессе эксплуатации устройства волосы субъекта проходят под зажимом 4 и вокруг оправки, так что кончики волос загибаются в обратном направлении к корням волос. Устройство также содержит силоизмерительный датчик (не показан) для измерения силы, необходимой для продвижения зажима 4 оправки вдоль дорожки. Измеренное усилие выводится на жидкокристаллический дисплей 5 на корпусе. Индикатор 6 показывает, что устройство включено. На фиг. 2 показан вид спереди устройства, представленного на фиг. 1. На фиг. 3 представлен вид крупным планом зажима оправки, показанного на фиг. 1 и 2. Зажим оправки содержит зажим, выполненный в виде пары противоположных язычков 7 (показан только один),которые сжимаются вместе и поддерживаются вместе пружиной (не показана) на их шарнирной оси 8. Зажим оправки также содержит оправку 9, вокруг которой волосы обернуты с наложением на себя. На фиг. 4 а показан зажим в открытом положении, а на фиг. 4b тот же зажим показан в закрытом положении. На каждом из чертежей можно видеть оправку 9, вокруг которой волосы навиты так, что они проходят обратно на себя в направлении корней А. Зажим закрывают, после чего оправка проходит вдоль стержней волос от корней волос, так что волосы на участке кончиков проходят назад поверх волос на участке корней. На фиг. 5 показана оправка 9, а также нижняя часть одного из язычков 7. Зажим раскрывается путем сдавливания выступов 11 по направлению друг к другу. Оправка имеет пару магнитов 10, посредством которых оправка может крепиться к остальной части устройства. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для измерения поврежденности волос, содержащее держатель и ось, а также оправку,зажим и индикатор обратной связи, при этом оправка и зажим выполнены с возможностью крепления к оси, а оправка выполнена с возможностью продвижения по длине оси для измерения трения локона волос, навитого вокруг оправки и наложенного обратно на себя, и удержания на месте с помощью зажима,так что волосы локона подвергаются трению друг о друга вдоль общего направления волос, при этом устройство дополнительно содержит датчик нагрузки для измерения силы, необходимой для прохождения волос параллельно друг другу во встречном направлении. 2. Устройство по п.1, в котором зажим содержит пару противоположных язычков, шарнирно прикрепленных друг к другу. 3. Устройство по п.2, в котором язычки поддержаны в закрытом положении с помощью деформируемой пружины. 4. Устройство по любому из предшествующих пунктов, в котором оправка и зажим прикреплены друг к другу с возможностью навивания волос субъекта вокруг оправки и поддерживания наместе с помощью зажима. 5. Устройство по любому из предшествующих пунктов, в котором оправка содержит канавку. 6. Устройство по любому из предшествующих пунктов, в котором оправка прикреплена на одном конце зажима. 7. Устройство по любому из предшествующих пунктов, содержащее тележку, расположенную на приводной оси, причем оправка и зажим прикреплены к оси с помощью тележки. 8. Устройство по п.7, в котором оправка и зажим выполнены с возможностью крепления к тележке с помощью магнитного средства.
