Способ удаления волос и устройство для его осуществления
Формула / Реферат
1. Устройство для удаления волос на участке кожи, содержащее
корпус, имеющий отверстие, причем в корпусе образована полость, охватывающая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи;
включаемый источник тепла, расположенный в корпусе, с помощью которого быстро нагревают объем воздуха до температуры, достаточной для разрушения волоса путем передачи тепла от нагретого воздуха вдоль длины волоса к его фолликуле;
источник энергопитания, с помощью которого контролируемым образом подается энергия к источнику тепла.
2. Устройство по п.1, в котором источник тепла выполнен с возможностью создания температурного градиента между источником и кожей.
3. Устройство по п.1 или 2, в котором полость содержит средства герметизации.
4. Устройство по любому из предыдущих пунктов, в котором источник тепла представляет собой источник импульсного потока светового излучения, которым облучают кожу, причем поток света из источника светового излучения обладает энергией, недостаточной для разрушения волоса.
5. Устройство по п.4, в котором источник импульсного потока света обеспечивает импульсный поток света в широкой полосе спектра.
6. Устройство по п.4 или 5, включающее в себя светофильтр, расположенный между источником тепла и отверстием, причем с помощью светофильтра задерживают предварительно определенную часть импульсного потока света в широкой полосе спектра.
7. Устройство по любому из предыдущих пунктов, в котором источник тепла содержит, по меньшей мере, одну импульсную лампу или дуговую лампу.
8. Устройство по п.7, в котором, по меньшей мере, одна импульсная лампа является, по меньшей мере, одной стеклянной ксеноновой лампой.
9. Устройство по п.7, в котором, по меньшей мере, одна импульсная лампа является, по меньшей мере, одной кварцевой ксеноновой импульсной лампой.
10. Устройство по п.7, в котором источник тепла содержит, по меньшей мере, две лампы, соединенные электрически последовательно.
11. Устройство по любому из пп.7-9, в котором источник тепла является одноразовым источником.
12. Устройство по любому из предыдущих пунктов, в котором корпус также содержит уплотнение, прикрепленное к корпусу вдоль контура отверстия.
13. Устройство по любому из предыдущих пунктов, содержащее насос, снабженный каналом, сообщающимся с полостью.
14. Устройство по п.13, содержащее контроллер, выполненный с возможностью включения в действие насоса для снижения давления воздуха внутри воздушной полости для подъема, по меньшей мере, части волос над кожей.
15. Устройство по п.14, в котором контроллер выполнен с возможностью включения в действие источника тепла после подъема, по меньшей мере, части волос.
16. Устройство по любому из пп.13-15, содержащее контроллер, выполненный с возможностью включения в действие насоса для обмена воздуха внутри полости в предварительно определенный период времени после включения источника тепла.
17. Устройство по п.16, содержащее, по меньшей мере, один клапан, с помощью которого обеспечивается возможность обмена воздуха внутри полости, когда включен насос.
18. Устройство по п.17, в котором, по меньшей мере, один клапан является, по меньшей мере, одним одноходовым клапаном, с помощью которого обеспечивается возможность притока воздуха в полость, когда включен насос для отсоса воздуха из полости.
19. Устройство по п.13 или 14, в котором воздух подается в полость в предварительно определенный период времени с помощью насоса.
20. Устройство по любому из предыдущих пунктов, содержащее элемент для выравнивания волос, расположенный в зоне отверстия, с помощью которого поднимают, по меньшей мере, часть волос над кожей.
21. Устройство по п.20, в котором элемент для выравнивания волос является плоским гребнеподобным элементом или плоским перфорированным элементом.
22. Устройство по п.20 или 21, в котором элемент для выравнивания волос изготовлен из материала, который, по существу, задерживает излучение, имеющее длину волн меньше приблизительно 400 нм, и, по существу, пропускает излучение, имеющее длину волн более приблизительно 450 нм.
23. Устройство по любому из предыдущих пунктов, содержащее рефлектор, с помощью которого отражается поток света, генерируемый источником тепла в направлении кожи.
24. Устройство по п.23, в котором рефлектор, по существу, поглощает световой поток, имеющий длину волн меньше 400 нм.
25. Устройство по любому из предыдущих пунктов, содержащее насадку, причем насадка имеет первый край, присоединяемый котверстию, второй край, располагаемый на участок кожи, и сквозное отверстие, ограничивающее площадь, на которой удаляют волосы.
26. Устройство по любому из предыдущих пунктов, в котором корпус изготовлен из теплоизоляционного материала.
27. Устройство по любому из предыдущих пунктов, в котором источник энергопитания является электрическим источником энергии.
28. Устройство по любому из предыдущих пунктов, приспособленное для удерживания его в ладони.
29. Устройство для удаления волос на участке кожи, содержащее
корпус, имеющий отверстие, причем в корпусе образована полость, охватывающая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи;
включаемый источник энергии, расположенный в корпусе, с помощью которого сообщается энергия в количестве, достаточном для разрушения, по меньшей мере, части волос;
источник энергопитания, с помощью которого контролируемым образом подается энергия к источнику; и

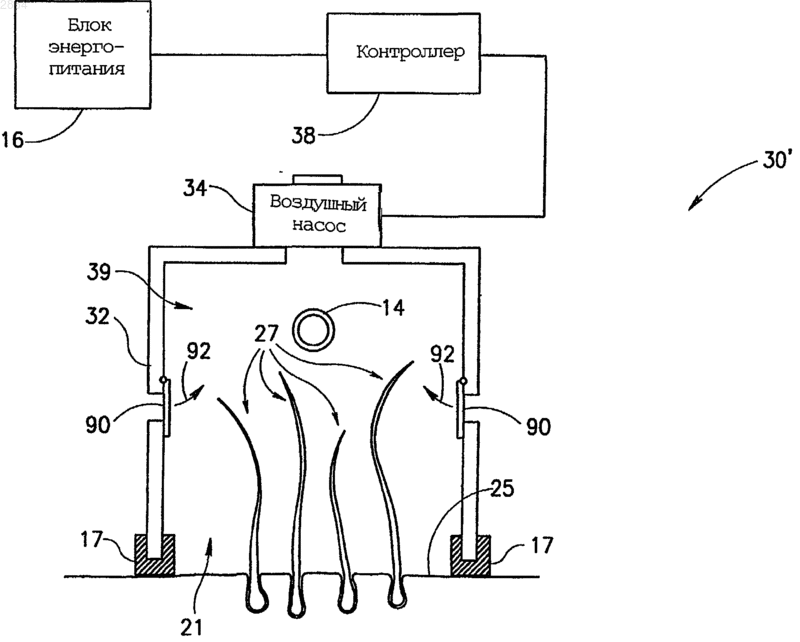

насос, содержащий канал, которым он сообщается с полостью.
30. Устройство по п.29, содержащее контроллер, с помощью которого включается насос для понижения давления воздуха в воздушной полости с целью подъема, по меньшей мере, части волос над кожей.
31. Устройство по п.30, в котором с помощью контроллера включается источник энергии после подъема, по меньшей мере, части волос.
32. Устройство по любому из пп.29-31, содержащее контроллер, с помощью которого включается насос для обеспечения обмена воздуха в полости в предварительно определенное время после включения источника энергии.
33. Устройство по п.32, содержащее, по меньшей мере, один клапан, с помощью которого обеспечивается возможность обмена воздуха в полости, когда включен насос.
34. Устройство по п.33, в котором, по меньшей мере, один клапан является, по меньшей мере, одним одноходовым клапаном, с помощью которого обеспечивается возможность притока воздуха в полость, когда насос включен на отсос воздуха из полости.
35. Устройство по п.32 или 33, в котором контроллер выполнен с возможностью включения насоса для подачи воздуха внутрь полости в предварительно определенный период времени.
36. Способ удаления множества волос на участке кожи, причем каждый волос имеет первую часть, расположенную в фолликуле волоса в коже, и вторую часть, отдаленную от кожи, содержащий следующие этапы:
облучение участка кожи импульсом света для повышения температуры первой части, по меньшей мере, некоторых волос и фолликул, по меньшей мере, некоторых волос до первой температуры, причем первая температура ниже температуры коагуляции крови;
последующий выборочный нагрев участка второй части, по меньшей мере, одного из множества волос; и
передачу тепла от второй части к фолликуле, по меньшей мере, одного из множества волос, чтобы таким образом нагреть фолликулу волоса до достаточно высокой температуры, чтобы вызвать коагуляцию кровеносных сосудов, сообщающих кровью фолликулу волоса.
37. Способ по п.36, в котором импульсный поток света представляет собой импульсный поток света в широкой полосе спектра.
38. Способ по п.37, в котором импульс света пропускают через светофильтр для задерживания предварительно выбранной части импульса в широкой полосе спектра.
39. Способ по пп.36-38, включающий поддержание температуры участка кожи, отдаленного от волос, ниже температуры, вызывающей коагуляцию крови.
40. Способ по любому из пп.36-39, в котором этап выборочного нагрева содержит
обеспечение температурного градиеэтр таким образом, что воздух вблизи второй части, по меньшей мере, одного волоса находится при высокой температуре, а воздух вблизи кожи - ниже температуры, вызывающей коагуляцию крови, за исключением нагрева волоса в непосредственной близости к волосу путем передачи тепла вдоль волоса.
41. Способ по любому из пп. 36-40, в котором выборочный нагрев осуществляют генерированием импульса импульсной лампы или дуговой лампы на расстоянии от кожи.
42. Способ по любому из пп.36-41, в котором этап выборочного нагрева содержит следующие этапы:
обеспечение полости, располагаемой поверх участка кожи, причем полость содержит некоторый объем воздуха, имеющий первую сторону вблизи участка кожи, и вторую сторону, отдаленную от участка кожи;
нагрев воздуха внутри полости для создания температурного градиента в объеме воздуха, причем температурный градиент имеет первую температуру у первой стороны и вторую температуру у второй стороны и первая температура ниже, чем вторая температура;
поддержание температурного градиента в течение предварительно определенного периода времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, находящихся в объеме воздуха, до температуры, достаточной для удаления, по меньшей мере, части волоса, по меньшей мере, некоторой части из множества волос, при поддержании в то же время первой температуры на уровне ниже температуры коагуляции участка кожи.
43. Способ удаления волос на участке кожи, на котором находится множество волос, причем каждый из множества волос содержит первую часть, расположенную в фолликуле волоса внутри участка кожи, и вторую часть, отдаленную от участка кожи, содержащий следующие этапы:
расположение поверх участка кожи, открытого с одной стороны корпуса, образующего с этим участком кожи замкнутую полость;
нагрев воздуха внутри полости для создания температурного градиента в объеме воздуха с более низкой температурой в области удаляемых волос;
поддержание температурного градиента в течение предварительно определенного периода времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, находящихся в объеме воздуха, до температуры, достаточной для удаления, по меньшей мере, некоторой части из множества волос, при поддержании в то же время температуры на уровне ниже температуры коагуляции участка кожи.
44. Способ по п.42 или 43, в котором воздушная полость является герметически уплотненной полостью.
45. Способ по любому из пп.42-44, содержащий этап отвода тепла из воздуха после поддержания температурного градиента таким образом, чтобы удержать температуру кожи ниже температуры коагуляции.
46. Способ по п.45, в котором отвод тепла содержит этап охлаждения воздуха в полости.
47. Способ по п.46, в котором этап охлаждения воздуха содержит этап удаления воздуха из полости.
48. Способ по любому из пп.41-47, в котором этап нагрева содержит этап обеспечения импульсного разряда.
49. Способ по любому из пп.41-48, содержащий этап нагрева кожи и первой части волоса до температуры ниже температуры коагуляции с использованием электромагнитного излучения.
50. Способ по п.49, в котором нагрев кожи и первой части волоса содержит этап пропуска электромагнитного излучения через светофильтр для создания импульса некогерентного потока света в узкой полосе электромагнитной энергии.
51. Способ по любому из пп.41-50, в котором нагрев содержит этап генерирования импульса импульсной лампы или дуговой лампы.
52. Способ удаления волос потребителем, включающий приложение тепла с помощью портативного ручного устройства для удаления волос, содержащего корпус, в котором имеется отверстие, переключаемый источник тепла, расположенный в корпусе, и источник энергопитания для энергопитания источника тепла,
отличающийся тем, что генерируют с помощью сообщаемого тепла температурный градиент в объеме воздуха, заключенного внутри полости, образованной путем расположения отверстия на участке кожи, причем температурный градиент достаточен для удаления волос.
53. Способ по п.52, в котором приложение тепла выполняет потребитель на собственной коже.
54. Способ по п.52 или 53, далее содержащий этап отдаления вручную отверстия корпуса от участка кожи.
Текст

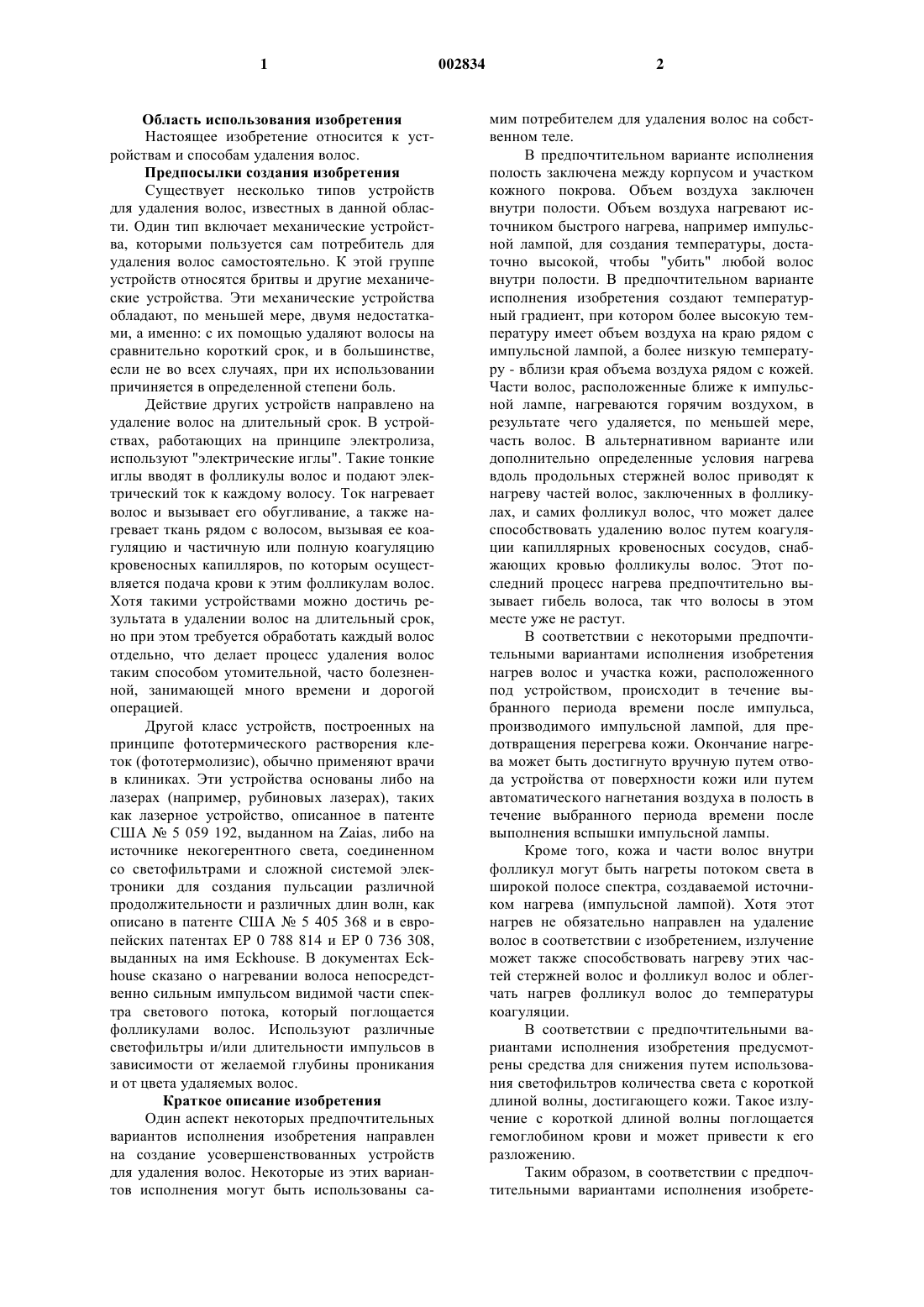

1 Область использования изобретения Настоящее изобретение относится к устройствам и способам удаления волос. Предпосылки создания изобретения Существует несколько типов устройств для удаления волос, известных в данной области. Один тип включает механические устройства, которыми пользуется сам потребитель для удаления волос самостоятельно. К этой группе устройств относятся бритвы и другие механические устройства. Эти механические устройства обладают, по меньшей мере, двумя недостатками, а именно: с их помощью удаляют волосы на сравнительно короткий срок, и в большинстве,если не во всех случаях, при их использовании причиняется в определенной степени боль. Действие других устройств направлено на удаление волос на длительный срок. В устройствах, работающих на принципе электролиза,используют "электрические иглы". Такие тонкие иглы вводят в фолликулы волос и подают электрический ток к каждому волосу. Ток нагревает волос и вызывает его обугливание, а также нагревает ткань рядом с волосом, вызывая ее коагуляцию и частичную или полную коагуляцию кровеносных капилляров, по которым осуществляется подача крови к этим фолликулам волос. Хотя такими устройствами можно достичь результата в удалении волос на длительный срок,но при этом требуется обработать каждый волос отдельно, что делает процесс удаления волос таким способом утомительной, часто болезненной, занимающей много времени и дорогой операцией. Другой класс устройств, построенных на принципе фототермического растворения клеток (фототермолизис), обычно применяют врачи в клиниках. Эти устройства основаны либо на лазерах (например, рубиновых лазерах), таких как лазерное устройство, описанное в патенте США 5 059 192, выданном на Zaias, либо на источнике некогерентного света, соединенном со светофильтрами и сложной системой электроники для создания пульсации различной продолжительности и различных длин волн, как описано в патенте США 5 405 368 и в европейских патентах ЕР 0 788 814 и ЕР 0 736 308,выданных на имя Eckhouse. В документах Eckhouse сказано о нагревании волоса непосредственно сильным импульсом видимой части спектра светового потока, который поглощается фолликулами волос. Используют различные светофильтры и/или длительности импульсов в зависимости от желаемой глубины проникания и от цвета удаляемых волос. Краткое описание изобретения Один аспект некоторых предпочтительных вариантов исполнения изобретения направлен на создание усовершенствованных устройств для удаления волос. Некоторые из этих вариантов исполнения могут быть использованы са 002834 2 мим потребителем для удаления волос на собственном теле. В предпочтительном варианте исполнения полость заключена между корпусом и участком кожного покрова. Объем воздуха заключен внутри полости. Объем воздуха нагревают источником быстрого нагрева, например импульсной лампой, для создания температуры, достаточно высокой, чтобы "убить" любой волос внутри полости. В предпочтительном варианте исполнения изобретения создают температурный градиент, при котором более высокую температуру имеет объем воздуха на краю рядом с импульсной лампой, а более низкую температуру - вблизи края объема воздуха рядом с кожей. Части волос, расположенные ближе к импульсной лампе, нагреваются горячим воздухом, в результате чего удаляется, по меньшей мере,часть волос. В альтернативном варианте или дополнительно определенные условия нагрева вдоль продольных стержней волос приводят к нагреву частей волос, заключенных в фолликулах, и самих фолликул волос, что может далее способствовать удалению волос путем коагуляции капиллярных кровеносных сосудов, снабжающих кровью фолликулы волос. Этот последний процесс нагрева предпочтительно вызывает гибель волоса, так что волосы в этом месте уже не растут. В соответствии с некоторыми предпочтительными вариантами исполнения изобретения нагрев волос и участка кожи, расположенного под устройством, происходит в течение выбранного периода времени после импульса,производимого импульсной лампой, для предотвращения перегрева кожи. Окончание нагрева может быть достигнуто вручную путем отвода устройства от поверхности кожи или путем автоматического нагнетания воздуха в полость в течение выбранного периода времени после выполнения вспышки импульсной лампы. Кроме того, кожа и части волос внутри фолликул могут быть нагреты потоком света в широкой полосе спектра, создаваемой источником нагрева (импульсной лампой). Хотя этот нагрев не обязательно направлен на удаление волос в соответствии с изобретением, излучение может также способствовать нагреву этих частей стержней волос и фолликул волос и облегчать нагрев фолликул волос до температуры коагуляции. В соответствии с предпочтительными вариантами исполнения изобретения предусмотрены средства для снижения путем использования светофильтров количества света с короткой длиной волны, достигающего кожи. Такое излучение с короткой длиной волны поглощается гемоглобином крови и может привести к его разложению. Таким образом, в соответствии с предпочтительными вариантами исполнения изобрете 3 ния создано устройство для удаления волос на участке кожи, содержащее корпус, имеющий отверстие, причем в корпусе образована полость, содержащая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи; включаемый источник тепла, расположенный в корпусе, с помощью которого быстро нагревают объем воздуха до температуры, достаточной для разрушения волоса путем передачи тепла вдоль длины волоса в его фолликулу; источник энергопитания, с помощью которого контролируемым образом можно подавать энергию к источнику тепла. Предпочтительно с помощью источника тепла создавать температурный градиент между источником и кожей. Предпочтительно полость снабжена уплотнением. В предпочтительном варианте исполнения изобретения с помощью источника тепла также создают пульсирующий световой поток, которым облучают участок кожи, причем световой поток обладает энергией, достаточной для разрушения волоса. Предпочтительно пульсирующий поток света представляет собой пульсирующий поток света в широкой полосе спектра. Предпочтительно устройство содержит светофильтр, расположенный между источником тепла и отверстием, посредством которого задерживают предварительно выбранную часть пульсирующего потока света в широкой полосе спектра. В предпочтительном варианте исполнения изобретения источник тепла выполнен в виде импульсной лампы или дуговой лампы. Предпочтительно импульсная лампа состоит, по меньшей мере, из одной стеклянной ксеноновой лампы. Предпочтительно импульсная лампа состоит, по меньшей мере, из одной кварцевой ксеноновой импульсной лампы. Предпочтительно, по меньшей мере, одна импульсная лампа состоит, по меньшей мере, из двух ламп, соединенных в электрической цепи последовательно. Предпочтительно источник тепла представляет собой источник краткосрочного (разового) пользования. В предпочтительном варианте исполнения изобретения корпус также содержит уплотнение, присоединенное к корпусу вдоль контура отверстия. В предпочтительном варианте исполнения изобретения устройство содержит насос, снабженный каналом, сообщающимся с полостью. Предпочтительно устройство содержит контроллер, с помощью которого можно включать насос для того, чтобы понижать давление воздуха в воздушной полости для того, чтобы поднимать, по меньшей мере, часть волос над кожей. Предпочтительно с помощью контроллера включать источник тепла после подъема, по 4 меньшей мере, части волос. Предпочтительно с помощью контроллера включать насос для обмена воздуха в полости в течение предварительно определенного периода времени после включения источника тепла. В предпочтительном варианте исполнения изобретения устройство содержит, по меньшей мере, один клапан, с помощью которого обеспечивают обмен воздуха в полости, когда включают насос. Предпочтительно, чтобы, по меньшей мере, один клапан представлял собой, по меньшей мере, один одноходовой клапан, который обеспечивал бы поступление воздуха в полость, когда включен насос на отсос воздуха из полости. В альтернативном варианте исполнения насосом нагнетают воздух в полость в течение предварительно определенного периода времени. Предпочтительно устройство содержит элемент для выравнивания волос, расположенный около отверстия, с помощью которого можно поднимать, по меньшей мере, часть волос над кожей. Предпочтительно элемент для выравнивания волос выполнен в виде плоского гребня или плоского перфорированного элемента. Предпочтительно элемент для выравнивания волос изготовлен из материала, который, по существу, задерживает излучение, имеющее длину волны менее около 400 нм (нанометров),и, по существу, пропускает излучение, имеющее длину волны более около 450 нм. Предпочтительно устройство содержит рефлектор, который отражает поток света, созданный источником тепла, в направлении кожи. Предпочтительно рефлектор, по существу, поглощает поток света, имеющий длину волны меньше 400 нм. Внекоторых предпочтительных вариантах исполнения изобретения устройство содержит насадку, имеющую первый край, прикрепляемый к отверстию, и второй край, прикладываемый к участку кожи, причем насадка имеет сквозное отверстие, ограничивающее пространство для удаляемых волос. Предпочтительно корпус изготавливают из теплоизоляционных материалов. В предпочтительных вариантах исполнения изобретения в качестве источника энергии используют источник электрического тока. В предпочтительных вариантах исполнения изобретения устройство должно помещаться в ладони. Также в предпочтительном варианте исполнения изобретения создано устройство для удаления волос на участке кожи, содержащее корпус, имеющий отверстие, причем в корпусе образована полость, содержащая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи; включаемый источник энергии, расположенный в корпусе, с помощью которого сооб 5 щают энергию в количестве, достаточном для разрушения, по меньшей мере, части волос; источник энергопитания, с помощью которого контролируемым образом можно подавать энергию к источнику тепла; насос, имеющий канал, сообщающийся с полостью. Предпочтительно устройство содержит контроллер, с помощью которого можно включать насос для понижения давления воздуха в воздушной полости, для подъема, по меньшей мере, части волос над кожей. Предпочтительно с помощью контроллера включать источник энергии после подъема, по меньшей мере, части волос. Предпочтительно с помощью контроллера включать насос для обмена воздуха в полости в течение предварительно определенного периода времени после включения источника энергии. Предпочтительно устройство содержит, по меньшей мере, один клапан, с помощью которого обеспечивают обмен воздуха в полости, когда включают насос. Предпочтительно, по меньшей мере, один клапан представляет собой, по меньшей мере, один одноходовой клапан, который обеспечивает поступление воздуха в полость, когда включен насос на отсос воздуха из полости. Предпочтительно насосом нагнетают воздух в полость в течение предварительно определенного периода времени. Далее также создан, в соответствии с предпочтительным вариантом исполнения изобретения, способ удаления множества волос на участке кожи, причем каждый волос имеет первую часть, расположенную в фолликуле волоса в коже, и вторую часть, отдаленную от кожи,причем способ содержит следующие этапы: выборочный нагрев некоторой части второй части, по меньшей мере, одного из множества волос; передачу тепла от второй части к фолликуле, по меньшей мере, одного из множества волос, чтобы таким образом нагреть фолликулу волоса до температуры, достаточно высокой,чтобы вызвать коагуляцию кровеносных сосудов, сообщающих кровью фолликулу волоса. Предпочтительно способ содержит до выборочного нагрева следующий этап: облучение участка кожи импульсом света для повышения температуры первой части, по меньшей мере, некоторых волос и фолликул, по меньшей мере, некоторых волос до первой температуры, причем первая температура ниже температуры коагуляции крови. Предпочтительно импульс света представляет собой импульс света в широкой полосе спектра. Предпочтительно импульс света пропускают через светофильтр для задерживания предварительно выбранной части импульса света в широкой полосе спектра. Предпочтительно способ содержит этап сохранения температуры участка кожи, удален 002834 6 ного от волос, ниже температуры, вызывающей коагуляцию крови. В предпочтительном варианте исполнения изобретения этап выборочного нагрева содержит следующие этапы: обеспечение температурного градиента таким образом, чтобы воздух вблизи второй части,по меньшей мере, одного волоса имел высокую температуру, а воздух вблизи кожи имел температуру ниже температуры, вызывающей коагуляцию крови, за исключением нагрева в непосредственной близости к волосу путем передачи тепла по самому волосу. Предпочтительно выборочный нагрев содержит этап генерирования импульса импульсной лампы или дуговой лампы на расстоянии от кожи. Предпочтительно выборочный нагрев содержит следующие этапы: обеспечение полости, располагаемой над участком кожи, причем полость содержит некоторый объем воздуха, имеющий первый край,расположенный вблизи участка кожи, и второй край, отдаленный от участка кожи; нагрев воздуха в полости для обеспечения температурного градиента в объеме воздуха,причем температурный градиент воздуха такой,при котором имеется первая температура у первого края и вторая температура у второго края и первая температура ниже второй температуры; поддержание температурного градиента в течение предварительно определенного интервала времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, расположенных внутри объема воздуха,до температуры, достаточной, чтобы удалить,по меньшей мере, некоторую часть из множества волос и в то же время сохранять первую температуру на уровне ниже температуры коагуляции участка кожи. Далее также создан в соответствии с предпочтительным вариантом исполнения изобретения способ удаления волос на участке кожи,причем участок кожи содержит множество волос и каждый волос из множества волос имеет первую часть, расположенную в фолликуле волоса внутри участка кожи, и вторую часть, отдаленную от участка кожи, содержащий следующие этапы: обеспечение полости, располагаемой над участком кожи, причем полость содержит некоторый объем воздуха, имеющий первый край,расположенный вблизи участка кожи, и второй край, отдаленный от участка кожи; нагрев воздуха в полости для обеспечения температурного градиента в объеме воздуха,причем градиент температуры воздуха такой,при котором имеется первая температура у первого края и вторая температура у второго края и первая температура ниже второй температуры; поддержание температурного градиента в течение предварительно определенного интер 7 вала времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, расположенных внутри объема воздуха,до температуры, достаточной, чтобы удалить,по меньшей мере, некоторую часть из множества волос в то же время сохранять первую температуру на уровне ниже температуры коагуляции участка кожи. Предпочтительно воздушная полость является воздушной полостью, ограниченной уплотнением. Предпочтительно способ содержит отвод тепла из воздуха после поддержания температурного градиента так, чтобы поддерживать температуру кожи ниже температуры коагуляции. Предпочтительно этап отвода тепла содержит этап охлаждения воздуха в полости. Предпочтительно этап охлаждения воздуха содержит этап удаления воздуха из полости. В предпочтительных вариантах исполнения изобретения этап нагрева содержит этап обеспечения импульсного разряда. Предпочтительно способ содержит этап нагрева кожи и первой части волоса до температуры ниже температуры коагуляции с использованием электромагнитного излучения. Предпочтительно этап нагрева кожи и первой части волоса содержит этап фильтрации электромагнитного излучения для того, чтобы создать импульс некогерентной узкой полосы электромагнитной энергии. Предпочтительно этап нагрева содержит этап пульсации импульсной лампы или дуговой лампы. Далее также создан в соответствии с предпочтительным вариантом исполнения изобретения способ удаления волос потребителем, содержащий следующий этап: сообщение тепла портативным ручным устройством для удаления волос, причем устройство содержит корпус, имеющий отверстие,включаемый источник тепла, расположенный внутри корпуса, и источник энергопитания, с помощью которого сообщают энергию источнику тепла,отличающийся тем, что при нагреве создают температурный градиент в объеме воздуха, заключенного в полости, образованной путем расположения отверстия на участке кожи,причем температурный градиент пригоден для удаления волос. Предпочтительно, чтобы приложение тепла выполнял сам потребитель на своей коже. Способ предпочтительно содержит этап отдаления вручную отверстия корпуса от участка кожи. Далее также создан в соответствии с предпочтительным вариантом исполнения изобретения способ удаления волос потребителем, содержащий следующий этап: сообщение теплового импульса, пригодного для удаления волос, с помощью портативного 8 ручного устройства, причем сообщение тепла производит сам потребитель на собственной коже. Краткое описание чертежей Изобретение будет более понятным при ознакомлении со следующим описанием не ограничивающих его применение предпочтительных вариантов исполнения со ссылками на прилагаемые чертежи, на которых сходные компоненты обозначены одинаковыми позициями и на которых изображено на фиг. 1 - вид в перспективе с вырывом,на котором представлено портативное устройство для удаления волос, выполненное в соответствии с одним предпочтительным вариантом исполнения настоящего изобретения; на фиг. 2 - поперечное сечение устройства,представленного на фиг. 1; на фиг. 3 - поперечное сечение другого варианта исполнения портативного ручного устройства для удаления волос, выполненного в соответствии с другим предпочтительным вариантом исполнения настоящего изобретения; на фиг. 4 - схематическое поперечное сечение, на котором пояснен способ действия устройства, представленного на фиг. 1 и 2, выполненного в соответствии с предпочтительным вариантом исполнения изобретения; на фиг. 5 А и 5 В - схематические частично поперечные сечения, частично функциональные диаграммы, на которых представлены портативные ручные устройства для удаления волос,содержащие воздушный насос, который придает соответствующее направление волосам, выполненные в соответствии с предпочтительными вариантами исполнения настоящего изобретения; на фиг. 6 А - вид в перспективе с вырывом устройства для удаления волос с гребнеподобным элементом для выравнивания волос, выполненного в соответствии с другим предпочтительным вариантом исполнения настоящего изобретения; на фиг. 6 В - схематическое поперечное сечение, поясняющее способ направления волос с помощью направляющего элемента устройства,представленного на фиг. 6 А; на фиг. 7 и 8 - схематические поперечные сечения устройств для удаления волос, в которых используют кварцевую импульсную лампу и различные формы светофильтров для фильтрации импульса света, выполненных в соответствии с другими предпочтительными вариантами исполнения настоящего изобретения; на фиг. 9 - схематическое поперечное сечение, на котором представлено устройство для удаления волос, приспособленное для использования с множеством насадок различной формы,выполненное в соответствии еще с одним предпочтительным вариантом исполнения настоящего изобретения; 9 на фиг. 10-12 - схематические виды в изометрии трех насадок различной формы, пригодных для удаления волос при использовании с устройством для удаления волос, показанным на фиг. 9; на фиг. 13 А и 13 В - электросхемы питания и соединений импульсной лампы, выполненные в соответствии с предпочтительным вариантом исполнения настоящего изобретения. Подробное описание изобретения На фиг. 1 схематически изображено портативное ручное устройство для удаления волос,обозначенное, в общем, поз. 10, выполненное и действующее в соответствии с одним вариантом исполнения настоящего изобретения, а на фиг. 2 поперечное сечение по II-II устройства, представленного на фиг. 1. Устройство 10 содержит корпус 12, импульсную лампу 14 для обеспечения тепла и потока света в широкой полосе спектра, пригодных для удаления волос, и блок 16 для энергопитания для подачи энергии и управления подачей энергии к импульсной лампе 14. Импульсная лампа 14 может быть ксеноновой импульсной лампой со стеклянной колбой, но может также быть любой другой подходящей импульсной лампой. Блок 16 предпочтительно электрически соединен с импульсной лампой 14 посредством электропроводных изолированных проводов 9. С целью обеспечения большей ясности чертежа провода 9 не показаны на фиг. 2. Корпус 12 устройства 10 снабжен отверстием 21. Корпус 12 предпочтительно изготовлен из теплоизоляционного материала, например из пластика с высокой температурой плавления или из керамического материала. Корпус 12 предпочтительно снабжен уплотнением 17, изготовленным из любого эластичного материала,например мягкой резины, для уплотнения места контакта корпуса 12 с поверхностью кожи (не показано), на которой располагают отверстие 21 корпуса 12 перед и во время эпиляции. Однако уплотнение 17 не оказывает существенного влияния на действие устройства 10. Но желательно, чтобы уплотнение было достигнуто путем прижима отверстия 21 к коже. Корпус 12 имеет внутреннюю поверхность 15, которая может быть снабжена покрытием с рассеивающей отражающей способностью (не показано) при высокой отражающей способности, например покрытием из сильно измельченного диоксида титана или любым другим подходящим теплостойким покрытием с высокой отражающей способностью. Как сказано ниже,покрытие, которое обладает хорошей отражающей способностью инфракрасного излучения,но не отражает излучение, имеющее большую длину волны, может быть с успехом использовано. На фиг. 3 показано поперечное сечение другого портативного ручного устройства 20 для удаления волос, выполненного в соответст 002834 10 вии с другим вариантом исполнения настоящего изобретения. Устройство 20 сходно с устройством 10 за исключением того, что оно содержит рефлектор 13 внутри корпуса 12. Импульсная лампа 14 расположена внутри рефлектора 13. С целью обеспечения большей ясности чертежа провода 9 между импульсной лампой 14 и блоком 16 не показаны на фиг. 3. Корпус 12 устройства 20 содержит отверстие 23, функция которого совпадает с функцией отверстия 21 устройства 10. На фиг. 4 показано схематически поперечное сечение, с помощью которого пояснен способ действия устройства, представленного на фиг. 2. Когда отверстие 21 устройства 10 располагают на коже 25, образуется воздушная полость 11, герметически уплотненная между корпусом 12 и кожей 25. Герметически уплотненная воздушная полость 11 содержит определенный объем воздуха 26. Уплотнение полости желательно, и предпочтительно этого достигают путем прижатия уплотнения 17 к коже 25. Участок кожи 25, накрытый отверстием 21,содержит множество волос 27. Каждый волос 27 содержит первую часть 31, расположенную в фолликуле 33 волоса, и вторую часть 29, которая находится снаружи кожи 25 в направлении,в общем, отдаленном от поверхности кожи 25. Потребитель включает устройство 10 путем включения импульсной лампы 14. Например, устройство 10 может быть включено потребителем путем нажатия на кнопку (не показана) или поворотом включателя (не показан),расположенного на блоке 16 или на любой другой подходящей части устройства 10. Когда от блока 16 подают энергию к импульсной лампе 14, импульсная лампа 14 генерирует импульс света в широкой полосе спектра, длительность которого составляет приблизительно 1-75 мс и плотность энергии предпочтительно составляет 1,5-5 Дж/см 2 при измерении на поверхности кожи. Импульс света облучает участок кожи 25,находящийся в зоне отверстия 21 корпуса 12. Импульс света также облучает волосы 27. Часть светового потока импульса поглощается меланином волос 27. Другая меньшая часть импульса света поглощается участком кожи 25, расположенной прямо под отверстием 21. В предпочтительных вариантах исполнения изобретения количество энергии, генерируемой импульсом импульсной лампы 14, таково, что поглощение света участком кожи 25 приводит к повышению температуры участка кожи 25. Однако эта температура предпочтительно ниже, чем температура коагуляции крови. Предпочтительно, чтобы температура фолликул 33 волос и кожи 25 в результате поглощения излучения импульса света не превышала 50-65 С. Так как большая часть излучения от импульсной лампы 14 поглощается меланином волос, тогда как только 11 небольшая часть излучения поглощается тканью кожи, ткань кожи, которая отстоит на расстоянии более чем 0,2 мм от фолликул 33 волос, нагревается незначительно. Около половины электрической энергии,используемой для генерирования импульса импульсной лампы 14, расходуется на нагревание самой импульсной лампы, нагревая импульсную лампу 14 до значительно более высокой температуры, чем температура объема воздуха 26,окружающего импульсную лампу 14. Обычно в стеклянных импульсных лампах температура импульсной лампы может достигать 600-800 С,а в кварцевых импульсных лампах температура импульсной лампы может достигать 12001600 С. Максимальная температура импульсной лампы достигается в течение 1-2 мс. Воздух в непосредственной близости от импульсной лампы 14 нагревается импульсной лампой. Тепло передается конвекционным способом от воздуха, находящегося рядом с импульсной лампой 14, к воздуху, находящемуся дальше от импульсной лампы 14, создавая температурный градиент в воздухе, находящемся в полости 11. Температура воздуха вблизи импульсной лампы самая высокая и снижается по мере увеличения расстояния от импульсной лампы 14. Так как каждый волос 27 выступает из кожи 25 в герметически уплотненной воздушной полости 11, в общем, в направлении импульсной лампы 14, эти части волос 27, которые расположены ближе к импульсной лампе 14, подвержены воздействию воздуха, имеющего более высокую температуру, чем части тех же самых волос,которые расположены ближе к коже 25. Таким образом, часть волоса 27, расположенная ближе к импульсной лампе, нагревается горячим воздухом до более высокой температуры, чем часть того же волоса, которая расположена ближе к коже 25. Тепло передается от более нагретой части волоса 27 к первой части 31 волоса 27. Тепловой поток повышает температуру первой части 31 и фолликулы 33, окружающей волос,до температуры, составляющей приблизительно 70-100 С, что достаточно для того, чтобы вызвать коагуляцию кровеносных капилляров,снабжающих кровью фолликулу 33 волоса. Кроме того, температура, которой достигает большая часть волос в тех зонах, которые расположены ближе к импульсной лампе, достаточно высокая, чтобы вызвать их сгорание или обугливание существенной части волоса,таким образом эффективно удаляя существенную часть волоса. Было замечено, что не обязательно сбривать волосы 27 перед удалением волос с помощью предложенного изобретением способа. Однако было установлено, что, если волосы сострижены, сбриты или каким-либо другим способом укорочены, волосы, имеющие стержень,выступающий приблизительно на 2 мм или бо 002834 12 лее над поверхностью кожи, в общем, в направлении импульсной лампы 14, удаляются более эффективно с помощью предложенного устройства. Тепловой градиент в объеме воздуха 26 в воздушной полости 11 имеет тенденцию к уравниванию, так что температура вблизи поверхности участка кожи 25 повышается в течение некоторого периода времени после срабатывания импульсной лампы 14. Для предотвращения подъема температуры кожи выше 70 С корпус 12 можно отвести от кожи 25. Подъем корпуса 12 приводит к открыванию воздушной полости 11 и предупреждает излишний нагрев кожи 25,позволяя воздуху с комнатной температурой контактировать с кожей. В альтернативном варианте или дополнительно нагретый воздух может быть удален из полости. Отмечено, что обычно волосы 27 не обязательно направлять перпендикулярно к поверхности кожи. Волосы, которые лежат, в общем,параллельно поверхности кожи 25, достигают температуры более низкой, чем волосы, которые, в общем, направлены перпендикулярно к поверхности кожи. Следовательно, может быть желательным направлять как можно больше волос 27 в направлении, в общем, перпендикулярном поверхности кожи. На фиг. 5 А показано частично схематическое поперечное сечение, частично функциональная диаграмма, изображающие портативное ручное устройство 30 для удаления волос, содержащее воздушный насос 34, который придает соответствующее направление волосам,выполненное в соответствии с предпочтительным вариантом исполнения настоящего изобретения. Устройство 30 содержит импульсную лампу 14, расположенную в корпусе 32, и блок 16 для обеспечения энергией импульсной лампы 14. Корпус 32 содержит отверстие 21 и отличается от корпуса 12 устройства, показанного на фиг. 1, тем, что оно соединено с воздушным насосом 34, например, трубой 36. Воздушный насос 34 в предпочтительном варианте представляет собой электрический воздушный насос, но может быть любым другим подходящим малогабаритным воздушным насосом. Устройство 30 далее предпочтительно содержит контроллер 38, соответствующим образом соединенный с воздушным насосом 34 и с блоком 16. С помощью контроллера осуществляют согласованное включение воздушного насоса 34 и согласованное по времени энергопитание импульсной лампы 14 от блока 16. Контроллер 38 может также содержать источник энергопитания (не показан) для энергопитания воздушного насоса 34. Источник энергопитания может представлять собой электрическую батарейку, источник энергопитания, работающий от сети, или любой другой подходящий источник энергопитания. В альтернативном варианте энергию для работы воздушного насоса 34 мож 13 но подавать от источника энергопитания (не показан), заключенного в блоке 16 и также используемого для питания импульсной лампы 14. Воздушный насос 34 предпочтительно является насосом реверсивного типа. Изменяя направление отсоса, соответственно изменяют поток воздуха в и из полости. Устройство 30 используют, располагая отверстием 21 корпуса 32 на участке кожи 25, на котором предполагают удалить волосы, и включают контроллер 38. В предпочтительном варианте исполнения изобретения контроллер 38 сначала включает воздушный насос 34 для отсоса некоторого количества воздуха из герметически уплотненной воздушной полости 39, которая образована между корпусом 32 и участком кожи 25 в области отверстия 21. Отсос воздуха способствует подъему, по меньшей мере, части волос 27 таким образом, что они не лежат на коже, благодаря приложению слабого разряжения в этом месте. Это первое действие насоса желательно, но не очень существенно для действия устройства. После достижения частичного нужного направления волос насос предпочтительно выключают и контроллер 38 включает блок 16 для подачи энергии к импульсной лампе 14. Световой и тепловой импульс, генерируемый импульсной лампой 14, оказывает воздействие,ведущее к удалению, по меньшей мере, части волос 27, как это подробно описано выше относительно устройства 10, представленного на фиг. 1. После того как операция по удалению волос выполнена, и перед тем как температура участка кожи 25 превысит значение, которое может вызвать ожег кожи (что составляет грубо 0,5 с после включения импульсной лампы 14),контроллер 38 автоматически переключает направление действия воздушного насоса 34 на обратное. При таком реверсировании воздухс комнатной температурой из окружающей устройство 30 среды, подаваемый в корпус 32, рассеивает тепло в корпусе путем перемешивания объема воздуха внутри него с воздухом при комнатной температуре. Поток воздуха также охлаждает участок кожи 25 для предотвращения возникновения ожога кожи. На фиг. 5 В показано устройство 30', выполненное в соответствии с альтернативным предпочтительным вариантом исполнения изобретения. Хотя на фиг. 5 А показано, что отсос воздуха производят сбоку полости, более эффективным является отсос около или вблизи верхней части корпуса, как это показано на фиг. 5 В. Кроме того, хотя, как это показано на фиг. 5 А,горячий воздух должен покидать корпус через отверстие 21, предусмотрены отверстия 90,снабженные клапанами (которые открываются в направлениях, указанных стрелками 92) в боковых стенках корпуса на фиг. 5 В, чтобы способствовать поступлению свежего воздуха в полость и удалению воздуха из полости под дей 002834 14 ствием насоса 34. В этом варианте исполнения насос 34 предпочтительно является просто вакуум-насосом. При использовании прибора насос предпочтительно включают перед импульсом лампы для подъема волос над кожей. Затем насос выключают, а импульсную лампу включают. Спустя короткое время насос вновь включают для подачи свежего воздуха в полость и отвода тепла из полости и от импульсной лампы. Период времени между импульсами импульсной лампы таков, что имеется достаточно времени, чтобы по волосу тепло прошло в фолликулу и нагрело ее до требуемой температуры для коагуляции, но не столь продолжительный,чтобы тепло от лампы достигло кожи в такой мере, чтобы вызвать ожег или предпочтительно даже какой-либо дискомфорт. Этот период времени составляет порядка 0,1-2,0 с, более предпочтительно 0,2-1,0 с, а наиболее предпочтительно около 0,5 с. Следует отметить, что клапаны удерживают в закрытом состоянии сразу же после импульса благодаря создаваемому в результате нагрева повышенному давлению в полости. Устройства 30 и 30' обладают тем преимуществом, что в них повышена эффективность удаления волос благодаря более совершенному направлению волос, а также они обладают преимуществами, заключающимися в том,что они автоматизированы, благодаря чему исключена необходимость в своевременном ручном отводе устройства от кожи потребителем. Дополнительные способы направления волос также возможны. На фиг. 6 А и 6 В схематически представлены виды в перспективе с вырывами устройства 40 для удаления волос с гребнеподобным элементом 42 для направления волос, выполненного в соответствии с другим предпочтительным вариантом исполнения настоящего изобретения. Устройство 40 сходно с устройством 10,изображенным на фиг. 1, за исключением того,что устройство 40 содержит элемент 42 для выравнивания волос, которым разделено на поперечные промежутки пространство, ограниченное отверстием 21. Предпочтительно элемент 42 для выравнивания волос представляет собой плоский тонкий гребнеподобный элемент, изготовленный из металла, например нержавеющей стали или любого другого подходящего материала, например другого металла, пластика, керамического материала и т.п. В предпочтительном варианте исполнения изобретения элемент 42 для направления волос содержит множество зубцов 44, отделенных друг от друга множеством узких проемов 46. Обычно ширина зубцов 44 составляет приблизительно 0,7 мм, а ширина проемов 46 составляет приблизительно 0,2 мм. Однако эти размеры можно варьировать для приема волос различной толщины. Кроме того,элемент 42 для направления волос может быть присоединен к корпусу 12 с возможностью от 15 соединения для облегчения быстрой установки потребителем различных элементов (не показаны) для направления волос различной формы. Элемент 42 для выравнивания волос может быть прикреплен к корпусу 12 так, что, когда уплотнение 17 располагают на коже, зубцы 44 контактируют с кожей. В альтернативном варианте элемент 42 для выравнивания волос может быть установлен в корпусе 12 так, что, когда уплотнение 17 располагают на коже, зубцы 44 не контактируют с кожей, и находится на некотором небольшом расстоянии над кожей. Когда устройство 40 используют для удаления волос, его располагают на коже так, чтобы уплотнение 17 контактировало с кожей. Устройство 40 перемещают по коже в направлении,параллельном ориентации зубцов 44, как показано стрелкой 47. Такое перемещение устройства 40 по коже ведет к попаданию некоторых волос (не показано) в проемы 46 и улучшает их направление в положение, в общем, перпендикулярное к поверхности кожи. После направления волос устройство 40(внутренняя конфигурация которого может отличаться от показанной на фиг. 6 А и может обладать особенностями, показанными на других фигурах) используют для удаления волос, как это описано выше. Эти действия по направлению волос, за которыми следует операция по удалению волос, могут быть затем повторены потребителем либо на том же участке кожи, либо на другом участке кожи. На фиг. 6 В показано схематически поперечное сечение устройства 40, представленного на фиг. 6 А, расположенного на участке кожи 25. Некоторые волосы 27 показаны расположенными в проемах 46 между различными парами зубцов 44. Когда устройство 40 перемещают по коже, гребнеподобным элементом 42 направляют и приподнимают волосы 27, чтобы облегчить процесс их удаления. Отмечено, что, хотя элемент 42 для выравнивания волос выполнен в виде гребня, в других вариантах исполнения устройств для удаления волос могут быть использованы элементы для выравнивания волос другой формы. Например,элементы для выравнивания волос могут быть выполнены в виде плоского гибкого перфорированного листа (не показан), содержащего множество сквозных отверстий, например, как известные элементы для направления волос,используемые в электрических бритвах. Конструкция таких направляющих элементов хорошо известна специалистам в данной области, и поэтому их описание далее не приводится. Также отмечено, что способы удаления волос, раскрытые выше, могут быть также применены к коже без включения первого этапа фототермического нагрева частей волос в фолликулах до температуры 50-65 С, как было описано выше. Хотя выборочный нагрев волос и фолликул волос до температуры ниже температуры 16 коагуляции может способствовать улучшению эффективности процесса удаления волос, волосы можно также удалять путем воздействия нагретым воздухом и последующим выжиганием и/или обугливанием волос, вызванным нагревом стержней волос под действием горячего воздуха в герметически уплотненной воздушной полости. Таким образом, волосы можно все-таки эффективно удалять даже при условиях, когда импульс света в широкой полосе спектра от импульсной лампы 14 не достигает эффективно части стержня волоса, который охвачен фолликулой, из-за частичного или полного загораживания от импульса света элементом 42 для направления волос или другими элементами для направления волос другой формы, используемыми в других вариантах исполнения настоящего изобретения. Также замечено, что, хотя предпочтительные варианты исполнения устройств для удаления волос, описанных выше, оснащены стеклянными ксеноновыми импульсными лампами,срок службы импульсной лампы может быть в существенной степени увеличен благодаря использованию кварцевой ксеноновой импульсной лампы. Однако в отличие от света, генерируемого стеклянными ксеноновыми импульсными лампами, который не содержит в существенном количестве ультрафиолетового (УФ) излучения(благодаря поглощению УФ-излучения стеклянной колбой ксеноновой импульсной лампы),свет, генерируемый кварцевыми ксеноновыми лампами, содержит УФ-излучение в диапазоне спектра 200-400 нм, что может вызывать поражение ткани кожи. Когда используют такие кварцевые импульсные лампы, поток света от импульсной лампы должен быть пропущен через светофильтр для удаления нежелательной части УФ-излучения из потока света, который воздействует на кожу. Например, если используют гребнеподобный элемент, который показан на фиг. 6 А и 6 В, он может быть изготовлен из оранжевого или красного плексигласа, который задерживает, по крайней мере, часть таких лучей. На фиг. 7 и 8 представлены поперечные сечения устройств для удаления волос, в которых установлены светофильтры различной формы для фильтрации импульса светового потока, в соответствии с дополнительными вариантами исполнения настоящего изобретения. На фиг. 7 показано устройство 50 для удаления волос. Устройство 50 сходно с устройством 10, показанным на фиг. 1 и 2, за исключением того, что в устройстве 50 использована кварцевая импульсная лампа 54 вместо стеклянной импульсной лампы 14 устройства 10 и содержится светофильтр 56 для задерживания УФ-излучения, испускаемого кварцевой импульсной лампой 54. Светофильтр 56 может быть светофильтром модели 450FH90-25, пропускающим длинноволновое излучение, ком 17 мерчески поставляемым фирмой Эндоувер Корп., шт. Нью-Гемпшир, или просто окрашенным пластиком. Этот светофильтр, пропускающий длинноволновое излучение, поглощает большую часть излучения, имеющую длину волн менее 450 нм, пропуская большую часть излучения, имеющую длину волн, превышающую 450 нм. Светофильтр 56 может быть любым другим подходящим светофильтром, обладающим требуемыми поглощающими свойствами для поглощения нежелательных УФ-излучений и в то же время пропускающим излучение с большей длиной волны и обладающим достаточно высокой теплопроводностью и достаточно низкой тепловой массой для обеспечения высокой скорости теплового потока от импульсной лампы 54 и горячего воздуха, окружающего ее, к светофильтру 56 и последующего теплового потока от светофильтра 56 к воздуху, находящемуся рядом со стороной 56 А светофильтра 56, обращенной к окну 21. Устройство 50 используют для удаления волос, как это описано выше относительно устройства 10, за исключением того, что тепло, генерируемое импульсом импульсной лампы 54, должно пройти через УФ-светофильтр 56 для того, чтобы создать температурный градиент в герметически уплотненной воздушной полости, ограниченной светофильтром 56, стенками корпуса 12 и кожей,на которую наложено устройство 50. Замечено, что кварцевые ксеноновые лампы могут достигать начальной температуры в 1200-1600 С после импульса. Эти температуры,которые выше температур, достигаемых стеклянными ксеноновыми импульсными лампами,могут быть уравнены из-за наличия светофильтра 56. Также замечено, что, хотя светофильтр 56 на фиг. 7 изображен плоским, он может иметь другие подходящие формы и геометрию. Например, светофильтр 56 может быть вогнутым или выпуклым. На фиг. 8 показано устройство 60 для удаления волос, сходное с устройством 50, за исключением того, что вместо плоского светофильтра 56, показанного на фиг. 7, в устройстве 60 установлен цилиндрический светофильтр 66,прикрепленный к корпусу 12. Кварцевая импульсная лампа 54 расположена внутри цилиндрического светофильтра 66 для фильтрации светового потока с широкой полосой спектра, генерируемого импульсной лампой 54, как было описано выше. Как указано выше, использование гребня,обладающего свойствами светофильтра, может обеспечить возможность исключения необходимости использования дополнительного светофильтра. Устройства, описанные выше, можно использовать для удаления волос на различных участках тела потребителя, например на руках, 002834 18 ногах, лице и других участках. Поэтому желательно создать устройство согласно настоящему изобретению, которое можно приспосабливать для удаления волос на участках тела, имеющих различные размеры и формы. На фиг. 9 схематически изображено поперечное сечение устройства 70 для удаления волос, приспособленное для использования с множеством насадок различной формы, выполненных в соответствии с предпочтительным вариантом исполнения изобретения. Устройство 70 содержит корпус 15, снабженный удлиненной горловиной 17. Устройство 70 далее содержит кварцевую импульсную лампу 54 и блок 16 для энергопитания импульсной лампы 54 и управления действием, как описано выше. Устройство 70 также содержит УФ-светофильтр 56,прикрепленный к корпусу 15, как описано выше. Насадка 63 прикреплена к корпусу 17 с возможностью отсоединения. В предпочтительном варианте исполнения изобретения насадку 63 прикрепляют к корпусу 15, натягивая насадку на удлиненную горловину 17. Насадка 63 предпочтительно полая и имеет первый край 63 А, присоединяемый к удлиненной горловине 17, и второй край 63 В для контакта с кожей. Насадка 63 предпочтительно имеет отверстие 19, ограничивающее участок,на котором удаляют волосы. В одном варианте исполнения изобретения насадка 63 является металлической. Однако насадку 63 желательно изготавливать из теплоизоляционного материала, например пластика или керамического материала. Устройство 70 действует следующим образом. Его располагают отверстием 19 на коже и включают кварцевую импульсную лампу 54, как было описано выше. Замечено, что насадке 63 могут быть приданы различные формы, причем каждая имеет отверстие различной формы и/или различного размера для приспособления устройства 70 для удаления волос на различных участках кожи различных органов, например лица, конечностей и т.д. На фиг. 10-12 показаны схематически в изометрии виды трех насадок 65, 67 и 69 различной формы, пригодных для удаления волос при использовании с устройством 70 для удаления волос, показанном на фиг. 9. На фиг. 10 показана насадка 65, имеющая прямоугольное отверстие 75. На фиг. 11 показана насадка 67,имеющая отверстие 77 эллиптической формы. На фиг. 12 показана насадка 69 с отверстием 79 круглой формы. Каждая из насадок 65, 67 и 69 может быть использована с устройством 70 для удаления волос на различных участках кожи. Замечено, что насадки 63, 65, 67 и 69, показанные на фиг. 9-12, соответственно могут также содержать уплотнение (не показано),прикрепленное к краю насадки, удаленному от устройства 70, и изготовленное из мягкого эластичного материала, например из мягкой рези 19 ны, для обеспечения лучшего уплотнения в месте контакта с кожей. Насадки 63, 65, 67 и 69,показанные на фиг. 9-12, соответственно могут быть с внутренней стороны снабжены или не снабжены покрытием, описанным выше. В соответствии с предпочтительным вариантом исполнения настоящего изобретения импульсные лампы 14 и 54 могут быть расположены так, чтобы обеспечить возможность обычной замены лампы при ее перегорании. Замечено, что, хотя предпочтительные варианты исполнения устройств для удаления волос, показанных на фиг. 1-9, снабжены корпусом, имеющим, в общем, прямоугольную форму коробочки с открытой стороной, возможны и другие варианты исполнения, в которых корпус имеет другие формы, например цилиндрическую форму, форму коробочки в виде треугольной призмы с открытой стороной, форму коробочки в виде усеченной треугольной призмы с открытой стороной или любую другую подходящую форму с открытой стороной и пригодную для образования герметически уплотненной плоскости, при соответствующем расположении на коже. Предпочтительный вариант исполнения блока 16, представленного на фиг. 13 А, содержит два конденсатора 100 и 102, зарядный резистор 103, источник энергопитания 104, тиристор или другой переключатель 106 и триггерный трансформатор 108. Такие узлы для энергопитания импульсных ламп (и другие подобные узлы) хорошо известны в соответствующей области техники и далее не будут описаны. Например,подходящая импульсная лампа, соединенная с блоком 16, коммерчески поставляется фирмой"Ол Электроникс Корп.", шт. Калифорния,США, как импульсные блоки в каталоге под номером FSH-1 и FSH-4. В импульсном блокеFSH-1 импульсная лампа 14 соединена с частью блока 16, в котором батарейка присоединена к нему. В блоке FSH-4 все компоненты соединены с шасси блока, включая импульсную лампу 14 и батарейку. Замечено, что, хотя упомянутые выше и коммерчески доступные блоки FSH-1 и FSH-4 могут быть использованы для осуществления настоящего изобретения, другие подходящие коммерчески доступные системы могут быть использованы или модифицированы для приспособления их для использования в настоящем изобретении путем замены компонентов для управления потоком электрической энергии,пропускаемой через импульсную лампу 14. В альтернативном варианте блок 16 может быть собран из коммерчески доступных электрических и электронных компонентов и коммерчески доступных импульсных ламп. Например, вариант исполнения устройства для удаления волос согласно настоящему изобретению был собран путем модификации коммерчески доступных компонентов. Устройство 20 было создано путем модификации электронного импульсного блока модели INTAFLASH 80(применяемого в фотокамерах со вспышкой фирмы "Кодак" модели Ek-8), коммерчески поставляемой фирмой "Санпак Корп.", Токио,Япония. Электронный блок для энергопитания устройства содержал, помимо прочего, электролитический конденсатор емкостью 750 мкФ (на 300 В). Для повышения общей мощности разряда для срабатывания импульсной лампы было электрически параллельно соединено дополнительно шесть электролитических конденсаторов, каждый из которых имел номинальную емкость 410 мкФ (на 300 В), с конденсатором емкостью 750 мкФ, что позволило повысить общую емкость до номинального значения 3210 мкФ (на 300 В). Исходный рефлектор и импульсную лампу вспышки заменили импульсной лампой модели А 1033 с рефлектором, коммерчески поставляемыми фирмой "Электроник Голдмайн", шт. Аризона, США. Импульсная лампа имела длину 44,45 мм (1,75 дюйма), а рефлектор имел отверстие прямоугольной формы с размерами приблизительно 21 х 44,3 мм. Приблизительное расстояние от центра импульсной лампы до центра площади, ограниченной отверстием рефлектора,составило 14 мм. Рефлектор был изготовлен из пластика с отражающим покрытием. Расчетная электрическая энергия, накопленная конденсорами модифицированного блока, приблизительно составляла 144 Дж. Было подсчитано, что более 50% этой энергии преобразовывалось в тепло во время вспышки импульсной лампы. Модифицированный блок вспышки питали от четырех стандартных щелочных батареек габарита АА на 1,5 В или в альтернативном варианте исполнения от коммерчески поставляемого аккумулятора постоянного тока на 6 В, 2 А. При использовании обоих источников энергии были получены практически сходные результаты. Отверстие рефлектора располагали в контакте с кожей руки одного из авторов настоящего изобретения и слегка прижимали рефлектор к коже и производили включение импульсной лампы. Рефлектор отводили от кожи приблизительно через 0,5 с после включения импульсной лампы. Было установлено, что при отводе рефлектора от кожи приблизительно через 0,5 с после включения блока управления импульсной лампы были получены удовлетворительные результаты по удалению волос и при этом не возникало никаких болевых ощущений, несмотря на нагрев участка кожи 25, который находился в зоне отверстия. Однако было замечено, что оптимальное время, после которого следует производить отвод устройства, можно варьировать при различных вариантах исполнения устройства и оно может зависеть, помимо прочего, от размеров и формы корпуса (или рефлектора),расстояния импульсной лампы от кожи, максимальной температуры, которой достигает им 21 пульсная лампа, степени пигментации кожи и конкретного обрабатываемого участка кожи. В предпочтительном варианте исполнения изобретения, как показано на фиг. 13 В, используют множество импульсных ламп, предпочтительно соединенных последовательно. При таком варианте исполнения получают большую длительность импульса, в существенной степени равную удвоенной длительности импульса при использовании одной импульсной лампы. Однако, когда используют две импульсные лампы, спектр светового потока смещается в сторону излучения с большими длинами волн и плотностью облучения кожи меньшей мощности. Генерирование тепла остается практически таким же, как и в случае использования одной импульсной лампы. Следует отметить, что устройства, описанные здесь, показаны только в качестве примера и не служат ограничению объема настоящего изобретения. Структура и размеры устройств и приведенные выше параметры для приведения в действие и использования устройств могут быть изменены и модифицированы в соответствии с желаемыми вариантами применения устройства и могут зависеть, помимо прочего, от типа и размеров импульсной лампы, требуемого электрического разряда для производства импульса лампы, типа и размеров и отражающей способности рефлектора, размеров отверстия рефлектора или корпуса устройства и от пигментации кожи потребителя, использующего устройство. Кроме того, особенности, показанные в различных вариантах исполнения изобретения, могут быть скомбинированы и/или исключены в других вариантах исполнения изобретения. Следует также отметить, что любые устройства для удаления волос 10, 20, 30, 40, 50, 60 и 70, описанные выше, могут содержать корпус,к которому могут быть прикреплены различные компоненты каждого устройства. Например,блок 16 энергопитания и корпус 12 устройства 10 могут быть присоединены к корпусу устройства. Аналогичным образом, блок 16 энергопитания, контроллер 38, корпус 32 и воздушный насос 34 устройства 30 (фиг. 5) могут быть соединены с корпусом устройства. Следует учесть, что устройство 10, являясь ручным портативным устройством, предназначенным для использования самим потребителем, имеет размеры, которые позволяют размещать его в ладони. Однако возможны другие предпочтительные варианты исполнения настоящего изобретения, которые больше по габаритам и не предназначены для расположения в ладони. Следует учесть специалистам в данной области, что изобретение не ограничено тем, что было представлено выше. Хотя изобретение описано со ссылками на ограниченное количество вариантов исполнения, следует иметь в виду, что возможно создать множество вариан 002834 22 тов, модификаций и других приложений изобретения. Под словами "включает" и "содержит" и их синонимами при использовании их в формуле изобретения следует понимать "включая, но не обязательно ограничено этим". ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для удаления волос на участке кожи, содержащее корпус, имеющий отверстие, причем в корпусе образована полость, охватывающая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи; включаемый источник тепла, расположенный в корпусе, с помощью которого быстро нагревают объем воздуха до температуры, достаточной для разрушения волоса путем передачи тепла от нагретого воздуха вдоль длины волоса к его фолликуле; источник энергопитания, с помощью которого контролируемым образом подается энергия к источнику тепла. 2. Устройство по п.1, в котором источник тепла выполнен с возможностью создания температурного градиента между источником и кожей. 3. Устройство по п.1 или 2, в котором полость содержит средства герметизации. 4. Устройство по любому из предыдущих пунктов, в котором источник тепла представляет собой источник импульсного потока светового излучения, которым облучают кожу, причем поток света из источника светового излучения обладает энергией, недостаточной для разрушения волоса. 5. Устройство по п.4, в котором источник импульсного потока света обеспечивает импульсный поток света в широкой полосе спектра. 6. Устройство по п.4 или 5, включающее в себя светофильтр, расположенный между источником тепла и отверстием, причем с помощью светофильтра задерживают предварительно определенную часть импульсного потока света в широкой полосе спектра. 7. Устройство по любому из предыдущих пунктов, в котором источник тепла содержит,по меньшей мере, одну импульсную лампу или дуговую лампу. 8. Устройство по п.7, в котором, по меньшей мере, одна импульсная лампа является, по меньшей мере, одной стеклянной ксеноновой лампой. 9. Устройство по п.7, в котором, по меньшей мере, одна импульсная лампа является, по меньшей мере, одной кварцевой ксеноновой импульсной лампой. 10. Устройство по п.7, в котором источник тепла содержит, по меньшей мере, две лампы,соединенные электрически последовательно. 23 11. Устройство по любому из пп.7-9, в котором источник тепла является одноразовым источником. 12. Устройство по любому из предыдущих пунктов, в котором корпус также содержит уплотнение, прикрепленное к корпусу вдоль контура отверстия. 13. Устройство по любому из предыдущих пунктов, содержащее насос, снабженный каналом, сообщающимся с полостью. 14. Устройство по п.13, содержащее контроллер, выполненный с возможностью включения в действие насоса для снижения давления воздуха внутри воздушной полости для подъема, по меньшей мере, части волос над кожей. 15. Устройство по п.14, в котором контроллер выполнен с возможностью включения в действие источника тепла после подъема, по меньшей мере, части волос. 16. Устройство по любому из пп.13-15, содержащее контроллер, выполненный с возможностью включения в действие насоса для обмена воздуха внутри полости в предварительно определенный период времени после включения источника тепла. 17. Устройство по п.16, содержащее, по меньшей мере, один клапан, с помощью которого обеспечивается возможность обмена воздуха внутри полости, когда включен насос. 18. Устройство по п.17, в котором, по меньшей мере, один клапан является, по меньшей мере, одним одноходовым клапаном, с помощью которого обеспечивается возможность притока воздуха в полость, когда включен насос для отсоса воздуха из полости. 19. Устройство по п.13 или 14, в котором воздух подается в полость в предварительно определенный период времени с помощью насоса. 20. Устройство по любому из предыдущих пунктов, содержащее элемент для выравнивания волос, расположенный в зоне отверстия, с помощью которого поднимают, по меньшей мере,часть волос над кожей. 21. Устройство по п.20, в котором элемент для выравнивания волос является плоским гребнеподобным элементом или плоским перфорированным элементом. 22. Устройство по п.20 или 21, в котором элемент для выравнивания волос изготовлен из материала, который, по существу, задерживает излучение, имеющее длину волн меньше приблизительно 400 нм, и, по существу, пропускает излучение, имеющее длину волн более приблизительно 450 нм. 23. Устройство по любому из предыдущих пунктов, содержащее рефлектор, с помощью которого отражается поток света, генерируемый источником тепла в направлении кожи. 24 24. Устройство по п.23, в котором рефлектор, по существу, поглощает световой поток,имеющий длину волн меньше 400 нм. 25. Устройство по любому из предыдущих пунктов, содержащее насадку, причем насадка имеет первый край, присоединяемый к отверстию, второй край, располагаемый на участок кожи, и сквозное отверстие, ограничивающее площадь, на которой удаляют волосы. 26. Устройство по любому из предыдущих пунктов, в котором корпус изготовлен из теплоизоляционного материала. 27. Устройство по любому из предыдущих пунктов, в котором источник энергопитания является электрическим источником энергии. 28. Устройство по любому из предыдущих пунктов, приспособленное для удерживания его в ладони. 29. Устройство для удаления волос на участке кожи, содержащее корпус, имеющий отверстие, причем в корпусе образована полость, охватывающая некоторый объем воздуха, когда отверстие вводят в контакт с участком кожи; включаемый источник энергии, расположенный в корпусе, с помощью которого сообщается энергия в количестве, достаточном для разрушения, по меньшей мере, части волос; источник энергопитания, с помощью которого контролируемым образом подается энергия к источнику; и насос, содержащий канал, которым он сообщается с полостью. 30. Устройство по п.29, содержащее контроллер, с помощью которого включается насос для понижения давления воздуха в воздушной полости с целью подъема, по меньшей мере,части волос над кожей. 31. Устройство по п.30, в котором с помощью контроллера включается источник энергии после подъема, по меньшей мере, части волос. 32. Устройство по любому из пп.29-31, содержащее контроллер, с помощью которого включается насос для обеспечения обмена воздуха в полости в предварительно определенное время после включения источника энергии. 33. Устройство по п.32, содержащее, по меньшей мере, один клапан, с помощью которого обеспечивается возможность обмена воздуха в полости, когда включен насос. 34. Устройство по п.33, в котором, по меньшей мере, один клапан является, по меньшей мере, одним одноходовым клапаном, с помощью которого обеспечивается возможность притока воздуха в полость, когда насос включен на отсос воздуха из полости. 35. Устройство по п.32 или 33, в котором контроллер выполнен с возможностью включения насоса для подачи воздуха внутрь полости в предварительно определенный период времени. 36. Способ удаления множества волос на участке кожи, причем каждый волос имеет пер 25 вую часть, расположенную в фолликуле волоса в коже, и вторую часть, отдаленную от кожи,содержащий следующие этапы: облучение участка кожи импульсом света для повышения температуры первой части, по меньшей мере, некоторых волос и фолликул, по меньшей мере, некоторых волос до первой температуры, причем первая температура ниже температуры коагуляции крови; последующий выборочный нагрев участка второй части, по меньшей мере, одного из множества волос; и передачу тепла от второй части к фолликуле, по меньшей мере, одного из множества волос, чтобы таким образом нагреть фолликулу волоса до достаточно высокой температуры,чтобы вызвать коагуляцию кровеносных сосудов, сообщающих кровью фолликулу волоса. 37. Способ по п.36, в котором импульсный поток света представляет собой импульсный поток света в широкой полосе спектра. 38. Способ по п.37, в котором импульс света пропускают через светофильтр для задерживания предварительно выбранной части импульса в широкой полосе спектра. 39. Способ по пп.36-38, включающий поддержание температуры участка кожи, отдаленного от волос, ниже температуры, вызывающей коагуляцию крови. 40. Способ по любому из пп.36-39, в котором этап выборочного нагрева содержит обеспечение температурного градиента таким образом, что воздух вблизи второй части,по меньшей мере, одного волоса находится при высокой температуре, а воздух вблизи кожи ниже температуры, вызывающей коагуляцию крови, за исключением нагрева волоса в непосредственной близости к волосу путем передачи тепла вдоль волоса. 41. Способ по любому из пп. 36-40, в котором выборочный нагрев осуществляют генерированием импульса импульсной лампы или дуговой лампы на расстоянии от кожи. 42. Способ по любому из пп.36-41, в котором этап выборочного нагрева содержит следующие этапы: обеспечение полости, располагаемой поверх участка кожи, причем полость содержит некоторый объем воздуха, имеющий первую сторону вблизи участка кожи и вторую сторону,отдаленную от участка кожи; нагрев воздуха внутри полости для создания температурного градиента в объеме воздуха, причем температурный градиент имеет первую температуру у первой стороны и вторую температуру у второй стороны и первая температура ниже, чем вторая температура; поддержание температурного градиента в течение предварительно определенного периода времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, находящихся в объеме воздуха, до температуры, 002834 26 достаточной для удаления, по меньшей мере,части волоса, по меньшей мере, некоторой части из множества волос, при поддержании в то же время первой температуры на уровне ниже температуры коагуляции участка кожи. 43. Способ удаления волос на участке кожи, на котором находится множество волос,причем каждый из множества волос содержит первую часть, расположенную в фолликуле волоса внутри участка кожи, и вторую часть, отдаленную от участка кожи, содержащий следующие этапы: расположение поверх участка кожи, открытого с одной стороны корпуса, образующего с этим участком кожи замкнутую полость; нагрев воздуха внутри полости для создания температурного градиента в объеме воздуха с более низкой температурой в области удаляемых волос; поддержание температурного градиента в течение предварительно определенного периода времени, достаточного для нагрева, по меньшей мере, некоторой части из множества волос, находящихся в объеме воздуха, до температуры,достаточной для удаления, по меньшей мере,некоторой части из множества волос, при поддержании в то же время температуры на уровне ниже температуры коагуляции участка кожи. 44. Способ по п.42 или 43, в котором воздушная полость является герметически уплотненной полостью. 45. Способ по любому из пп.42-44, содержащий этап отвода тепла из воздуха после поддержания температурного градиента таким образом, чтобы удержать температуру кожи ниже температуры коагуляции. 46. Способ по п.45, в котором отвод тепла содержит этап охлаждения воздуха в полости. 47. Способ по п.46, в котором этап охлаждения воздуха содержит этап удаления воздуха из полости. 48. Способ по любому из пп.41-47, в котором этап нагрева содержит этап обеспечения импульсного разряда. 49. Способ по любому из пп.41-48, содержащий этап нагрева кожи и первой части волоса до температуры ниже температуры коагуляции с использованием электромагнитного излучения. 50. Способ по п.49, в котором нагрев кожи и первой части волоса содержит этап пропуска электромагнитного излучения через светофильтр для создания импульса некогерентного потока света в узкой полосе электромагнитной энергии. 51. Способ по любому из пп.41-50, в котором нагрев содержит этап генерирования импульса импульсной лампы или дуговой лампы. 52. Способ удаления волос потребителем,включающий приложение тепла с помощью портативного ручного устройства для удаления волос, содержащего корпус, в котором имеется 27 отверстие, переключаемый источник тепла, расположенный в корпусе, и источник энергопитания для энергопитания источника тепла,отличающийся тем, что генерируют с помощью сообщаемого тепла температурный градиент в объеме воздуха, заключенного внутри полости, образованной путем расположения 28 отверстия на участке кожи, причем температурный градиент достаточен для удаления волос. 53. Способ по п.52, в котором приложение тепла выполняет потребитель на собственной коже. 54. Способ по п.52 или 53, далее содержащий этап отдаления вручную отверстия корпуса от участка кожи.
МПК / Метки
МПК: A45D 26/00, A61N 5/067
Метки: осуществления, волос, удаления, способ, устройство
