Аппликатор, предназначенный для прикрепления к клапанному соединению бутылки, оснащенной адаптером пистолета-аппликатора

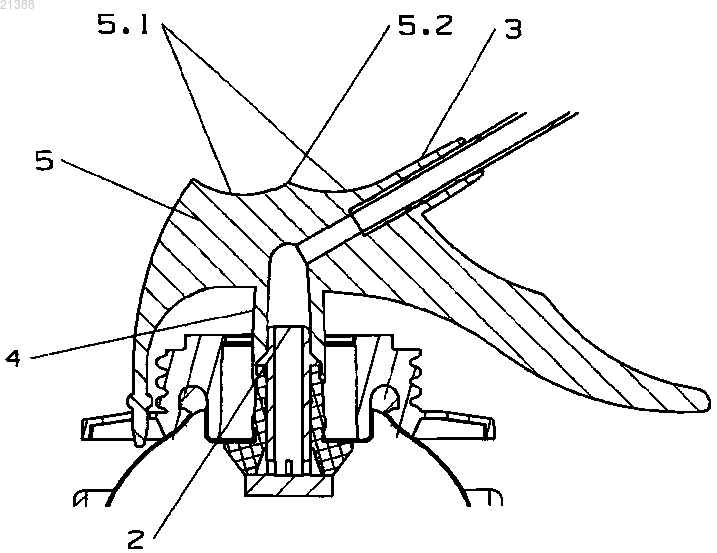

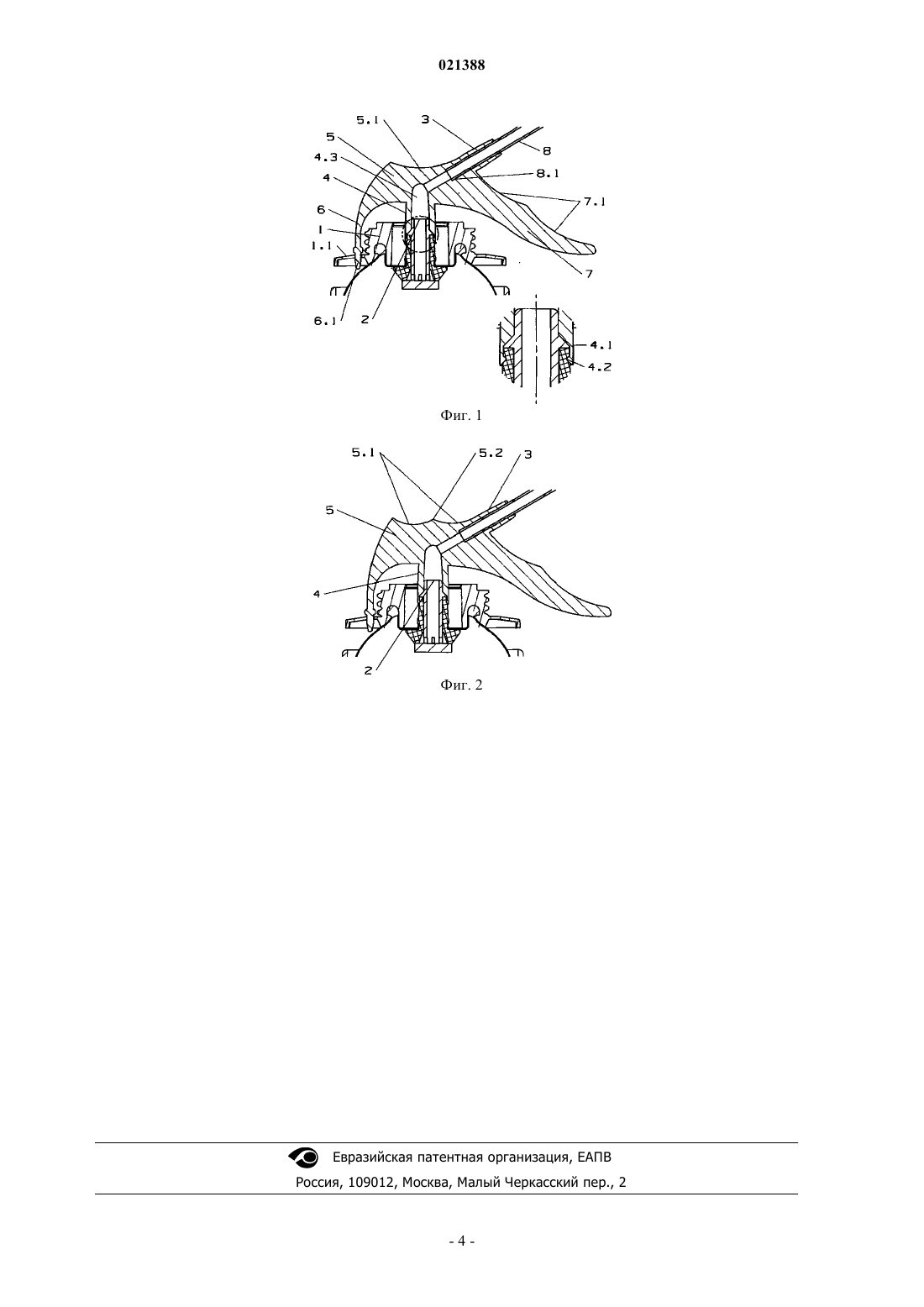

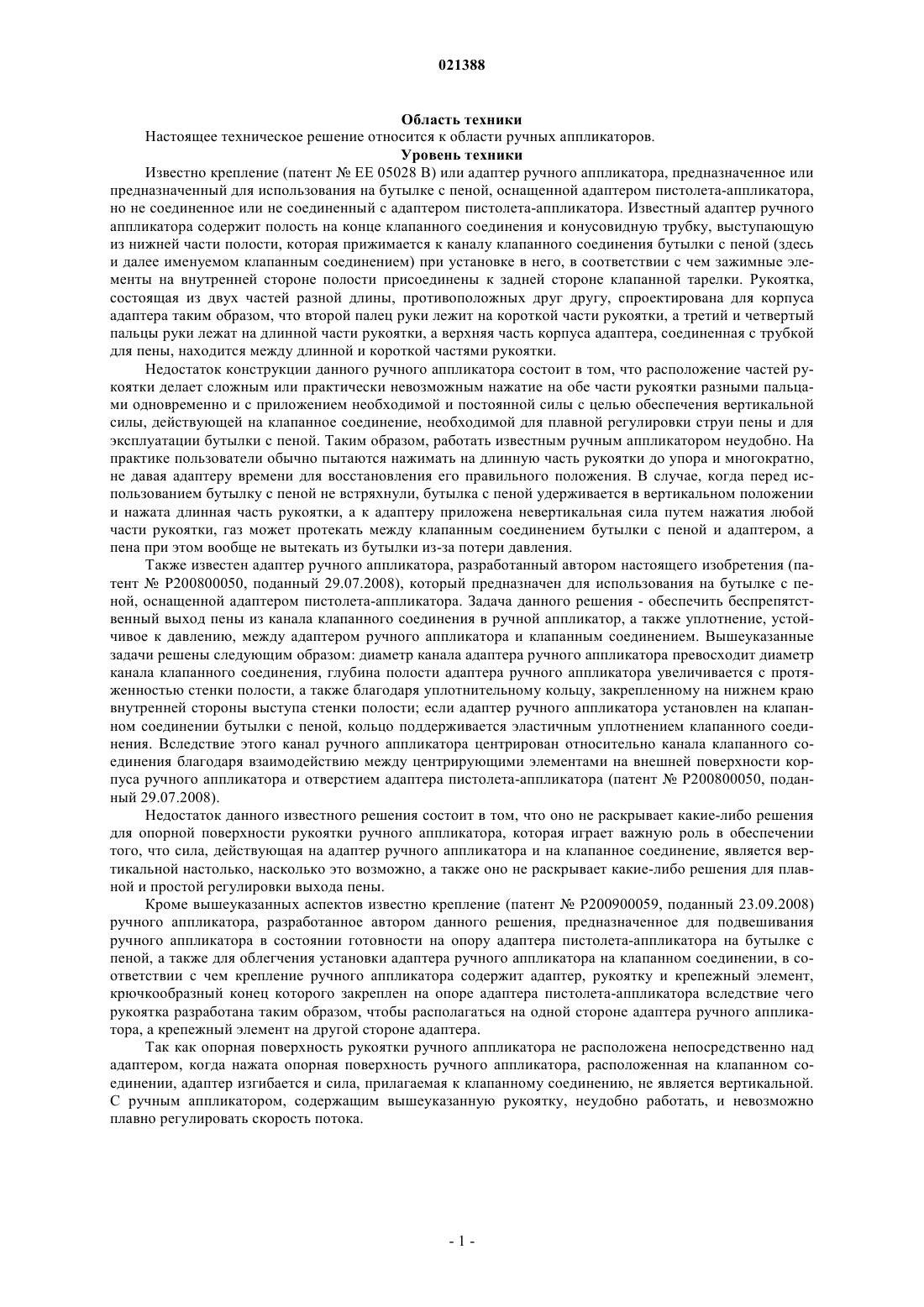

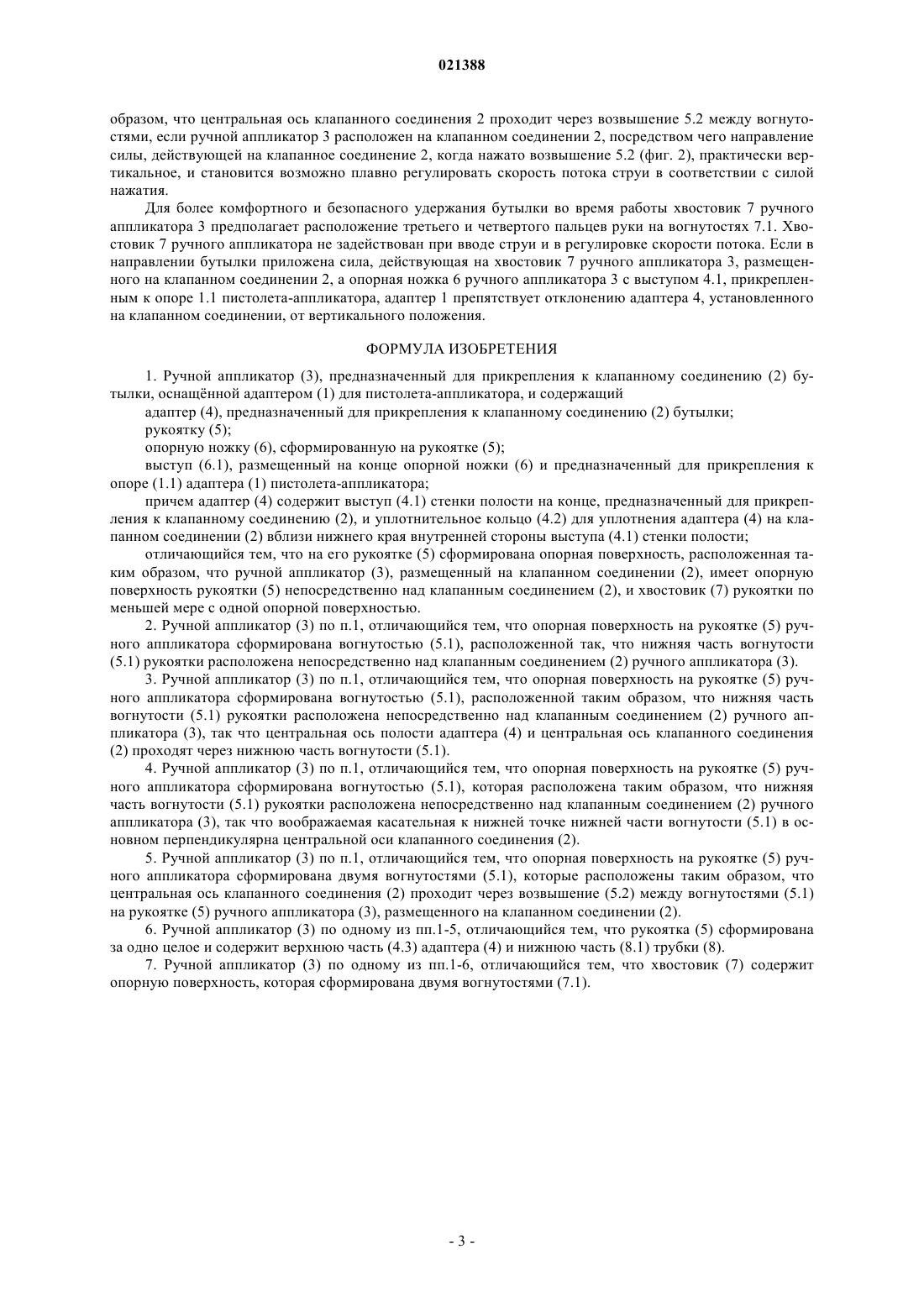

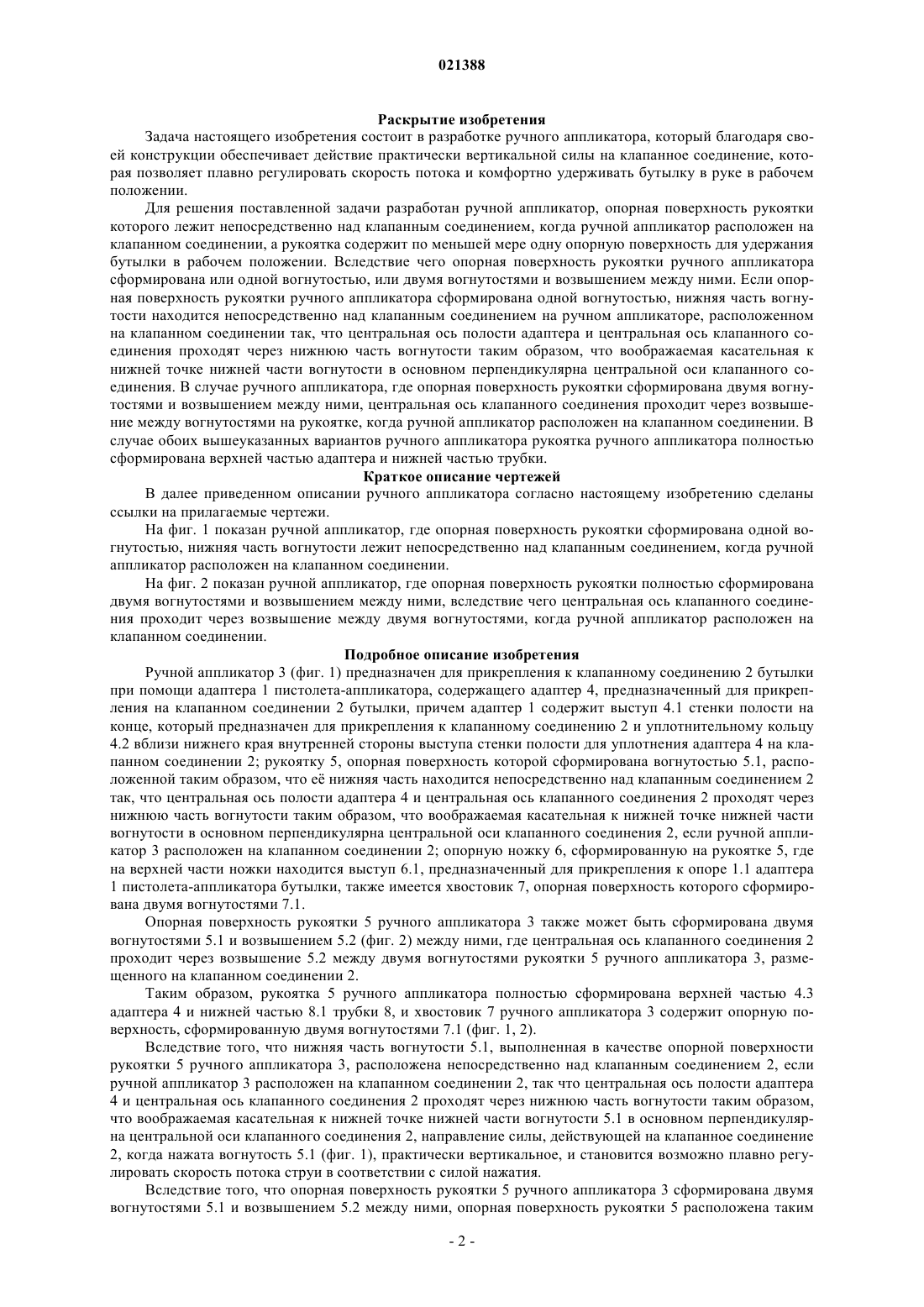

АППЛИКАТОР, ПРЕДНАЗНАЧЕННЫЙ ДЛЯ ПРИКРЕПЛЕНИЯ К КЛАПАННОМУ СОЕДИНЕНИЮ БУТЫЛКИ, ОСНАЩЕННОЙ АДАПТЕРОМ ПИСТОЛЕТААППЛИКАТОРА Ручной аппликатор 3, предназначенный для прикрепления к клапанному соединению 2 бутылки с адаптером 1 пистолета-аппликатора, где ручной аппликатор содержит адаптер 4 с полостью,который предназначен для прикрепления к клапанному соединению 2 бутылки, где адаптер 4 содержит выступ 4.1 стенки полости на конце, который предназначен для прикрепления к клапанному соединению 2, а также уплотнительное кольцо 4.2 для уплотнения адаптера 4 на клапанном соединении 2, расположенном вблизи нижнего края удлинения 4.1 внутренней стороны стенки полости; опорная ножка 6, сформированная на рукоятке 5, где имеется выступ 4.1,предназначенный для прикрепления к опоре 1.1 адаптера 1 аппликатора на конце опорной ножки 6, и рукоятка 5, опорная поверхность которой расположена непосредственно над клапанным соединением 2 ручного аппликатора 3, размещенного на клапанном соединении 2. В соответствии с этим опорная поверхность рукоятки 5 ручного аппликатора 3 сформирована вогнутостью 5.1,нижняя часть которой находится непосредственно над клапанным соединением 2, если ручной аппликатор 3 расположен на клапанном соединении 2 таким образом, что центральная ось полости адаптера 4 и центральная ось клапанного соединения 2 проходят через нижнюю часть вогнутости 5.1, так что воображаемая касательная к нижней точке нижней части вогнутости 5.1 в основном перпендикулярна центральной оси клапанного соединения 2. Опорная поверхность рукоятки 5 ручного аппликатора 3 также может быть сформирована двумя вогнутостями 5.1 и возвышением 5.2 между ними, расположенными таким образом, что центральная ось клапанного соединения 2 проходит через возвышение 5.2 между вогнутостями на рукоятке 5 ручного аппликатора 3, размещенного на клапанном соединении 2. Опорный хвостовик 7 ручного аппликатора 3 сформирован двумя вогнутостями 7.1. Хвостовик 7 ручного аппликатора 3 предназначен для удержания бутылки в руке. Представленный ручной аппликатор 3 гарантирует, что сила,прилагаемая к клапанному соединению 2 во время работы, практически вертикальна, скорость потока струи может регулироваться, и бутылку можно комфортно держать в руке, если ручной аппликатор 3 расположен на клапанном соединении 2. Область техники Настоящее техническое решение относится к области ручных аппликаторов. Уровень техники Известно крепление (патентЕЕ 05028 В) или адаптер ручного аппликатора, предназначенное или предназначенный для использования на бутылке с пеной, оснащенной адаптером пистолета-аппликатора,но не соединенное или не соединенный с адаптером пистолета-аппликатора. Известный адаптер ручного аппликатора содержит полость на конце клапанного соединения и конусовидную трубку, выступающую из нижней части полости, которая прижимается к каналу клапанного соединения бутылки с пеной (здесь и далее именуемом клапанным соединением) при установке в него, в соответствии с чем зажимные элементы на внутренней стороне полости присоединены к задней стороне клапанной тарелки. Рукоятка,состоящая из двух частей разной длины, противоположных друг другу, спроектирована для корпуса адаптера таким образом, что второй палец руки лежит на короткой части рукоятки, а третий и четвертый пальцы руки лежат на длинной части рукоятки, а верхняя часть корпуса адаптера, соединенная с трубкой для пены, находится между длинной и короткой частями рукоятки. Недостаток конструкции данного ручного аппликатора состоит в том, что расположение частей рукоятки делает сложным или практически невозможным нажатие на обе части рукоятки разными пальцами одновременно и с приложением необходимой и постоянной силы с целью обеспечения вертикальной силы, действующей на клапанное соединение, необходимой для плавной регулировки струи пены и для эксплуатации бутылки с пеной. Таким образом, работать известным ручным аппликатором неудобно. На практике пользователи обычно пытаются нажимать на длинную часть рукоятки до упора и многократно,не давая адаптеру времени для восстановления его правильного положения. В случае, когда перед использованием бутылку с пеной не встряхнули, бутылка с пеной удерживается в вертикальном положении и нажата длинная часть рукоятки, а к адаптеру приложена невертикальная сила путем нажатия любой части рукоятки, газ может протекать между клапанным соединением бутылки с пеной и адаптером, а пена при этом вообще не вытекать из бутылки из-за потери давления. Также известен адаптер ручного аппликатора, разработанный автором настоящего изобретения (патентР 200800050, поданный 29.07.2008), который предназначен для использования на бутылке с пеной, оснащенной адаптером пистолета-аппликатора. Задача данного решения - обеспечить беспрепятственный выход пены из канала клапанного соединения в ручной аппликатор, а также уплотнение, устойчивое к давлению, между адаптером ручного аппликатора и клапанным соединением. Вышеуказанные задачи решены следующим образом: диаметр канала адаптера ручного аппликатора превосходит диаметр канала клапанного соединения, глубина полости адаптера ручного аппликатора увеличивается с протяженностью стенки полости, а также благодаря уплотнительному кольцу, закрепленному на нижнем краю внутренней стороны выступа стенки полости; если адаптер ручного аппликатора установлен на клапанном соединении бутылки с пеной, кольцо поддерживается эластичным уплотнением клапанного соединения. Вследствие этого канал ручного аппликатора центрирован относительно канала клапанного соединения благодаря взаимодействию между центрирующими элементами на внешней поверхности корпуса ручного аппликатора и отверстием адаптера пистолета-аппликатора (патентР 200800050, поданный 29.07.2008). Недостаток данного известного решения состоит в том, что оно не раскрывает какие-либо решения для опорной поверхности рукоятки ручного аппликатора, которая играет важную роль в обеспечении того, что сила, действующая на адаптер ручного аппликатора и на клапанное соединение, является вертикальной настолько, насколько это возможно, а также оно не раскрывает какие-либо решения для плавной и простой регулировки выхода пены. Кроме вышеуказанных аспектов известно крепление (патентР 200900059, поданный 23.09.2008) ручного аппликатора, разработанное автором данного решения, предназначенное для подвешивания ручного аппликатора в состоянии готовности на опору адаптера пистолета-аппликатора на бутылке с пеной, а также для облегчения установки адаптера ручного аппликатора на клапанном соединении, в соответствии с чем крепление ручного аппликатора содержит адаптер, рукоятку и крепежный элемент,крючкообразный конец которого закреплен на опоре адаптера пистолета-аппликатора вследствие чего рукоятка разработана таким образом, чтобы располагаться на одной стороне адаптера ручного аппликатора, а крепежный элемент на другой стороне адаптера. Так как опорная поверхность рукоятки ручного аппликатора не расположена непосредственно над адаптером, когда нажата опорная поверхность ручного аппликатора, расположенная на клапанном соединении, адаптер изгибается и сила, прилагаемая к клапанному соединению, не является вертикальной. С ручным аппликатором, содержащим вышеуказанную рукоятку, неудобно работать, и невозможно плавно регулировать скорость потока. Раскрытие изобретения Задача настоящего изобретения состоит в разработке ручного аппликатора, который благодаря своей конструкции обеспечивает действие практически вертикальной силы на клапанное соединение, которая позволяет плавно регулировать скорость потока и комфортно удерживать бутылку в руке в рабочем положении. Для решения поставленной задачи разработан ручной аппликатор, опорная поверхность рукоятки которого лежит непосредственно над клапанным соединением, когда ручной аппликатор расположен на клапанном соединении, а рукоятка содержит по меньшей мере одну опорную поверхность для удержания бутылки в рабочем положении. Вследствие чего опорная поверхность рукоятки ручного аппликатора сформирована или одной вогнутостью, или двумя вогнутостями и возвышением между ними. Если опорная поверхность рукоятки ручного аппликатора сформирована одной вогнутостью, нижняя часть вогнутости находится непосредственно над клапанным соединением на ручном аппликаторе, расположенном на клапанном соединении так, что центральная ось полости адаптера и центральная ось клапанного соединения проходят через нижнюю часть вогнутости таким образом, что воображаемая касательная к нижней точке нижней части вогнутости в основном перпендикулярна центральной оси клапанного соединения. В случае ручного аппликатора, где опорная поверхность рукоятки сформирована двумя вогнутостями и возвышением между ними, центральная ось клапанного соединения проходит через возвышение между вогнутостями на рукоятке, когда ручной аппликатор расположен на клапанном соединении. В случае обоих вышеуказанных вариантов ручного аппликатора рукоятка ручного аппликатора полностью сформирована верхней частью адаптера и нижней частью трубки. Краткое описание чертежей В далее приведенном описании ручного аппликатора согласно настоящему изобретению сделаны ссылки на прилагаемые чертежи. На фиг. 1 показан ручной аппликатор, где опорная поверхность рукоятки сформирована одной вогнутостью, нижняя часть вогнутости лежит непосредственно над клапанным соединением, когда ручной аппликатор расположен на клапанном соединении. На фиг. 2 показан ручной аппликатор, где опорная поверхность рукоятки полностью сформирована двумя вогнутостями и возвышением между ними, вследствие чего центральная ось клапанного соединения проходит через возвышение между двумя вогнутостями, когда ручной аппликатор расположен на клапанном соединении. Подробное описание изобретения Ручной аппликатор 3 (фиг. 1) предназначен для прикрепления к клапанному соединению 2 бутылки при помощи адаптера 1 пистолета-аппликатора, содержащего адаптер 4, предназначенный для прикрепления на клапанном соединении 2 бутылки, причем адаптер 1 содержит выступ 4.1 стенки полости на конце, который предназначен для прикрепления к клапанному соединению 2 и уплотнительному кольцу 4.2 вблизи нижнего края внутренней стороны выступа стенки полости для уплотнения адаптера 4 на клапанном соединении 2; рукоятку 5, опорная поверхность которой сформирована вогнутостью 5.1, расположенной таким образом, что е нижняя часть находится непосредственно над клапанным соединением 2 так, что центральная ось полости адаптера 4 и центральная ось клапанного соединения 2 проходят через нижнюю часть вогнутости таким образом, что воображаемая касательная к нижней точке нижней части вогнутости в основном перпендикулярна центральной оси клапанного соединения 2, если ручной аппликатор 3 расположен на клапанном соединении 2; опорную ножку 6, сформированную на рукоятке 5, где на верхней части ножки находится выступ 6.1, предназначенный для прикрепления к опоре 1.1 адаптера 1 пистолета-аппликатора бутылки, также имеется хвостовик 7, опорная поверхность которого сформирована двумя вогнутостями 7.1. Опорная поверхность рукоятки 5 ручного аппликатора 3 также может быть сформирована двумя вогнутостями 5.1 и возвышением 5.2 (фиг. 2) между ними, где центральная ось клапанного соединения 2 проходит через возвышение 5.2 между двумя вогнутостями рукоятки 5 ручного аппликатора 3, размещенного на клапанном соединении 2. Таким образом, рукоятка 5 ручного аппликатора полностью сформирована верхней частью 4.3 адаптера 4 и нижней частью 8.1 трубки 8, и хвостовик 7 ручного аппликатора 3 содержит опорную поверхность, сформированную двумя вогнутостями 7.1 (фиг. 1, 2). Вследствие того, что нижняя часть вогнутости 5.1, выполненная в качестве опорной поверхности рукоятки 5 ручного аппликатора 3, расположена непосредственно над клапанным соединением 2, если ручной аппликатор 3 расположен на клапанном соединении 2, так что центральная ось полости адаптера 4 и центральная ось клапанного соединения 2 проходят через нижнюю часть вогнутости таким образом,что воображаемая касательная к нижней точке нижней части вогнутости 5.1 в основном перпендикулярна центральной оси клапанного соединения 2, направление силы, действующей на клапанное соединение 2, когда нажата вогнутость 5.1 (фиг. 1), практически вертикальное, и становится возможно плавно регулировать скорость потока струи в соответствии с силой нажатия. Вследствие того, что опорная поверхность рукоятки 5 ручного аппликатора 3 сформирована двумя вогнутостями 5.1 и возвышением 5.2 между ними, опорная поверхность рукоятки 5 расположена таким образом, что центральная ось клапанного соединения 2 проходит через возвышение 5.2 между вогнутостями, если ручной аппликатор 3 расположен на клапанном соединении 2, посредством чего направление силы, действующей на клапанное соединение 2, когда нажато возвышение 5.2 (фиг. 2), практически вертикальное, и становится возможно плавно регулировать скорость потока струи в соответствии с силой нажатия. Для более комфортного и безопасного удержания бутылки во время работы хвостовик 7 ручного аппликатора 3 предполагает расположение третьего и четвертого пальцев руки на вогнутостях 7.1. Хвостовик 7 ручного аппликатора не задействован при вводе струи и в регулировке скорости потока. Если в направлении бутылки приложена сила, действующая на хвостовик 7 ручного аппликатора 3, размещенного на клапанном соединении 2, а опорная ножка 6 ручного аппликатора 3 с выступом 4.1, прикрепленным к опоре 1.1 пистолета-аппликатора, адаптер 1 препятствует отклонению адаптера 4, установленного на клапанном соединении, от вертикального положения. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ручной аппликатор (3), предназначенный для прикрепления к клапанному соединению (2) бутылки, оснащнной адаптером (1) для пистолета-аппликатора, и содержащий адаптер (4), предназначенный для прикрепления к клапанному соединению (2) бутылки; рукоятку (5); опорную ножку (6), сформированную на рукоятке (5); выступ (6.1), размещенный на конце опорной ножки (6) и предназначенный для прикрепления к опоре (1.1) адаптера (1) пистолета-аппликатора; причем адаптер (4) содержит выступ (4.1) стенки полости на конце, предназначенный для прикрепления к клапанному соединению (2), и уплотнительное кольцо (4.2) для уплотнения адаптера (4) на клапанном соединении (2) вблизи нижнего края внутренней стороны выступа (4.1) стенки полости; отличающийся тем, что на его рукоятке (5) сформирована опорная поверхность, расположенная таким образом, что ручной аппликатор (3), размещенный на клапанном соединении (2), имеет опорную поверхность рукоятки (5) непосредственно над клапанным соединением (2), и хвостовик (7) рукоятки по меньшей мере с одной опорной поверхностью. 2. Ручной аппликатор (3) по п.1, отличающийся тем, что опорная поверхность на рукоятке (5) ручного аппликатора сформирована вогнутостью (5.1), расположенной так, что нижняя часть вогнутости(5.1) рукоятки расположена непосредственно над клапанным соединением (2) ручного аппликатора (3). 3. Ручной аппликатор (3) по п.1, отличающийся тем, что опорная поверхность на рукоятке (5) ручного аппликатора сформирована вогнутостью (5.1), расположенной таким образом, что нижняя часть вогнутости (5.1) рукоятки расположена непосредственно над клапанным соединением (2) ручного аппликатора (3), так что центральная ось полости адаптера (4) и центральная ось клапанного соединения(2) проходят через нижнюю часть вогнутости (5.1). 4. Ручной аппликатор (3) по п.1, отличающийся тем, что опорная поверхность на рукоятке (5) ручного аппликатора сформирована вогнутостью (5.1), которая расположена таким образом, что нижняя часть вогнутости (5.1) рукоятки расположена непосредственно над клапанным соединением (2) ручного аппликатора (3), так что воображаемая касательная к нижней точке нижней части вогнутости (5.1) в основном перпендикулярна центральной оси клапанного соединения (2). 5. Ручной аппликатор (3) по п.1, отличающийся тем, что опорная поверхность на рукоятке (5) ручного аппликатора сформирована двумя вогнутостями (5.1), которые расположены таким образом, что центральная ось клапанного соединения (2) проходит через возвышение (5.2) между вогнутостями (5.1) на рукоятке (5) ручного аппликатора (3), размещенного на клапанном соединении (2). 6. Ручной аппликатор (3) по одному из пп.1-5, отличающийся тем, что рукоятка (5) сформирована за одно целое и содержит верхнюю часть (4.3) адаптера (4) и нижнюю часть (8.1) трубки (8). 7. Ручной аппликатор (3) по одному из пп.1-6, отличающийся тем, что хвостовик (7) содержит опорную поверхность, которая сформирована двумя вогнутостями (7.1).
