Автоматизированная система управления командного пункта военно-воздушных сил и войск противовоздушной обороны
Номер патента: 21193
Опубликовано: 30.04.2015
Авторы: Мосиенко Юрий Иванович, Белешев Роман Викторович, Крахоткина Елена Ивановна, Солнцев Сергей Владимирович, Язиков Александр Иванович, Друзь Юрий Дмитриевич, Короленко Владимир Анатольевич
Формула / Реферат

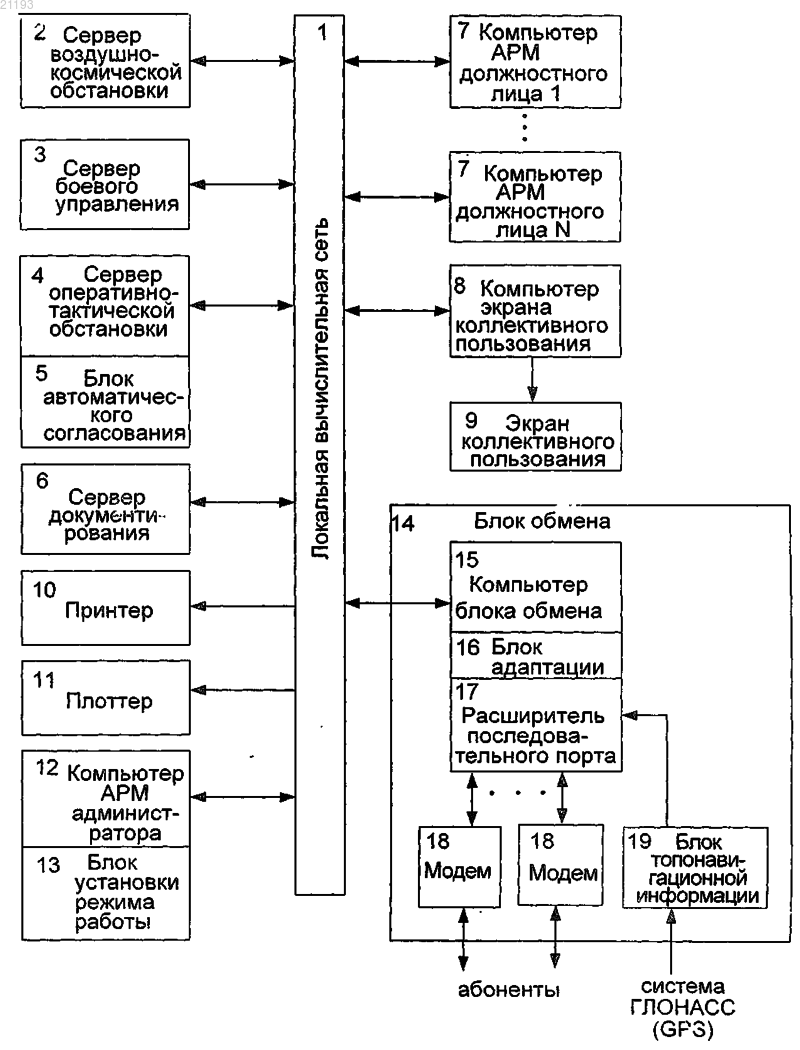

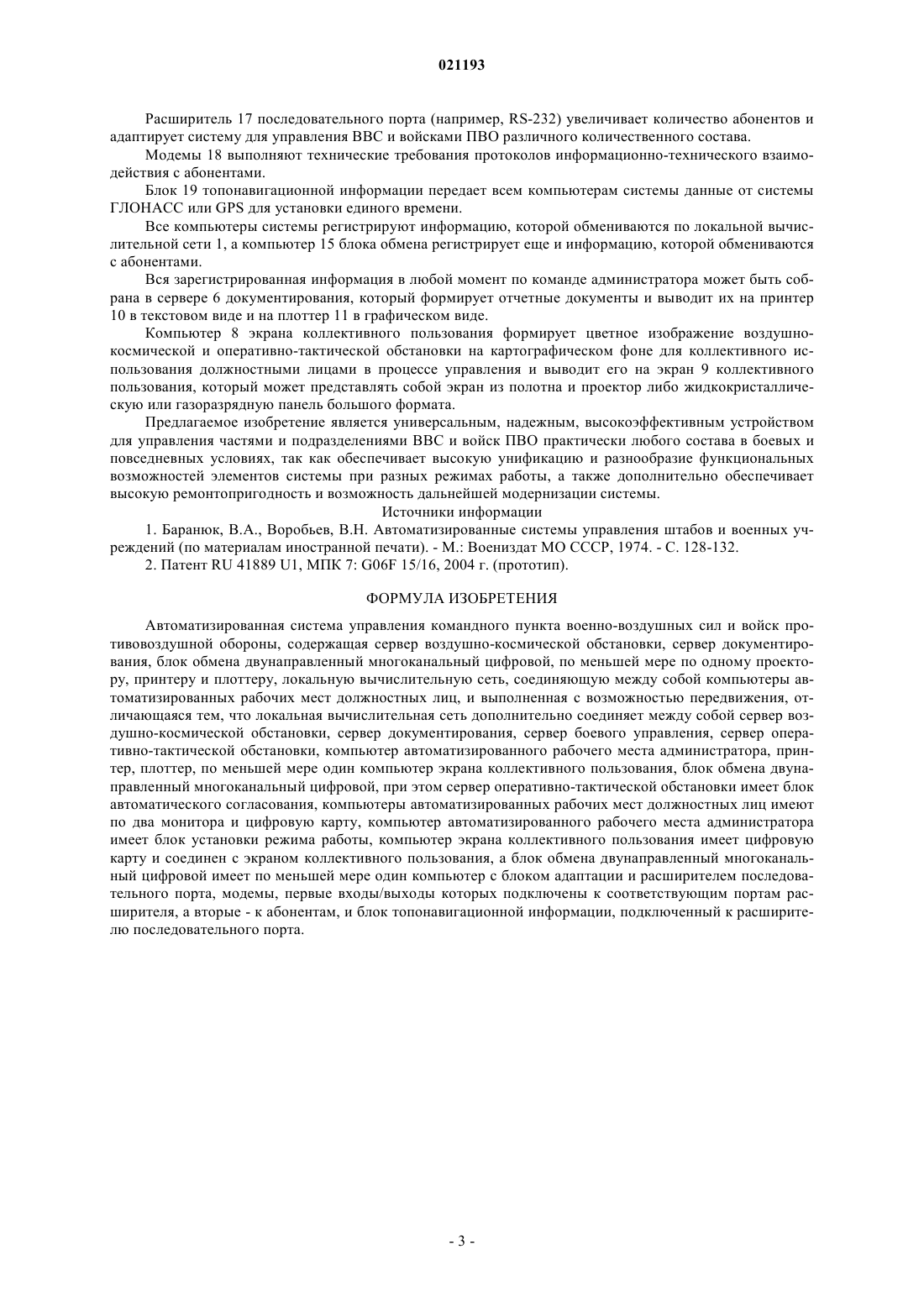

Автоматизированная система управления командного пункта военно-воздушных сил и войск противовоздушной обороны, содержащая сервер воздушно-космической обстановки, сервер документирования, блок обмена двунаправленный многоканальный цифровой, по меньшей мере по одному проектору, принтеру и плоттеру, локальную вычислительную сеть, соединяющую между собой компьютеры автоматизированных рабочих мест должностных лиц, и выполненная с возможностью передвижения, отличающаяся тем, что локальная вычислительная сеть дополнительно соединяет между собой сервер воздушно-космической обстановки, сервер документирования, сервер боевого управления, сервер оперативно-тактической обстановки, компьютер автоматизированного рабочего места администратора, принтер, плоттер, по меньшей мере один компьютер экрана коллективного пользования, блок обмена двунаправленный многоканальный цифровой, при этом сервер оперативно-тактической обстановки имеет блок автоматического согласования, компьютеры автоматизированных рабочих мест должностных лиц имеют по два монитора и цифровую карту, компьютер автоматизированного рабочего места администратора имеет блок установки режима работы, компьютер экрана коллективного пользования имеет цифровую карту и соединен с экраном коллективного пользования, а блок обмена двунаправленный многоканальный цифровой имеет по меньшей мере один компьютер с блоком адаптации и расширителем последовательного порта, модемы, первые входы/выходы которых подключены к соответствующим портам расширителя, а вторые - к абонентам, и блок топонавигационной информации, подключенный к расширителю последовательного порта.

Текст

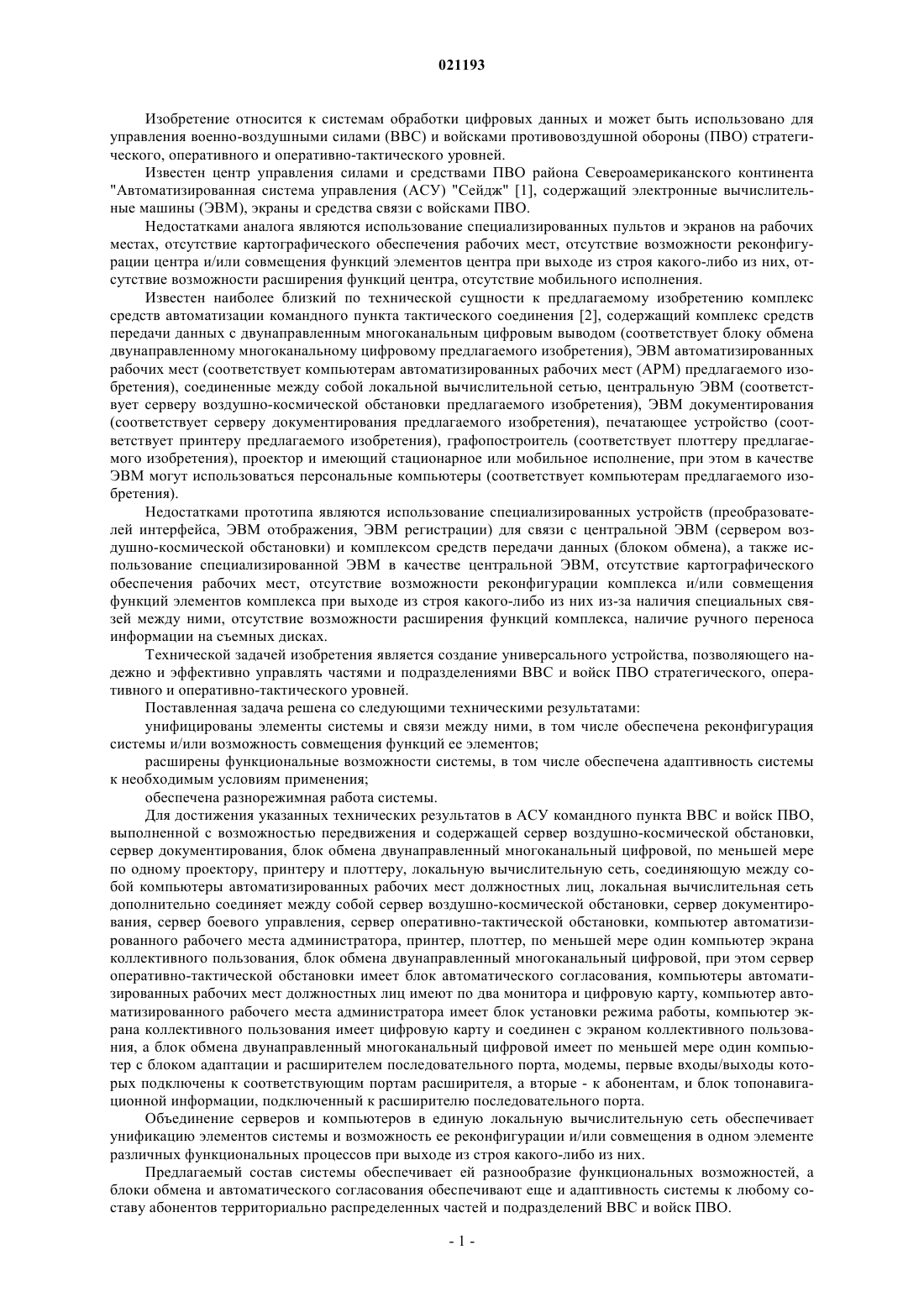

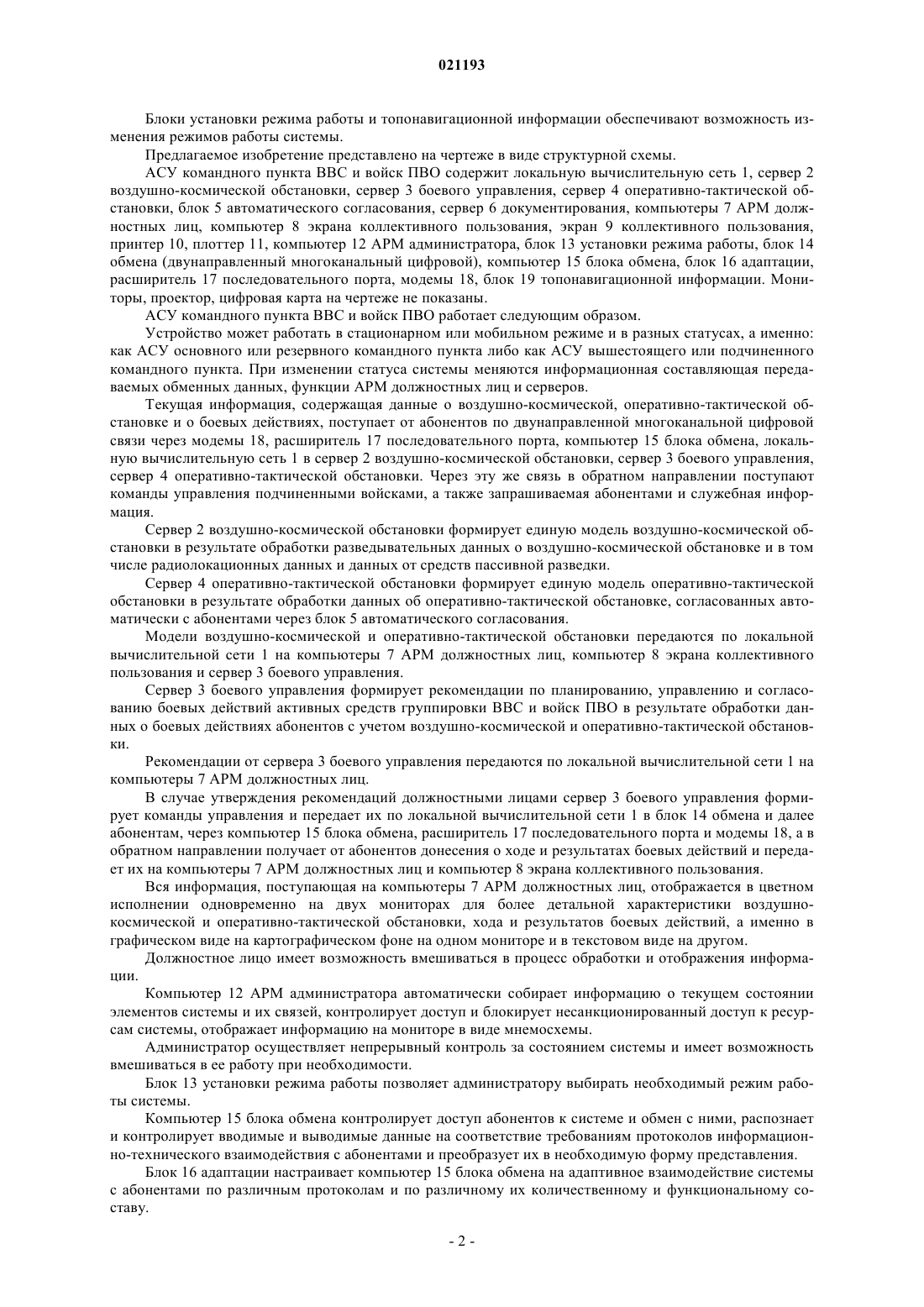

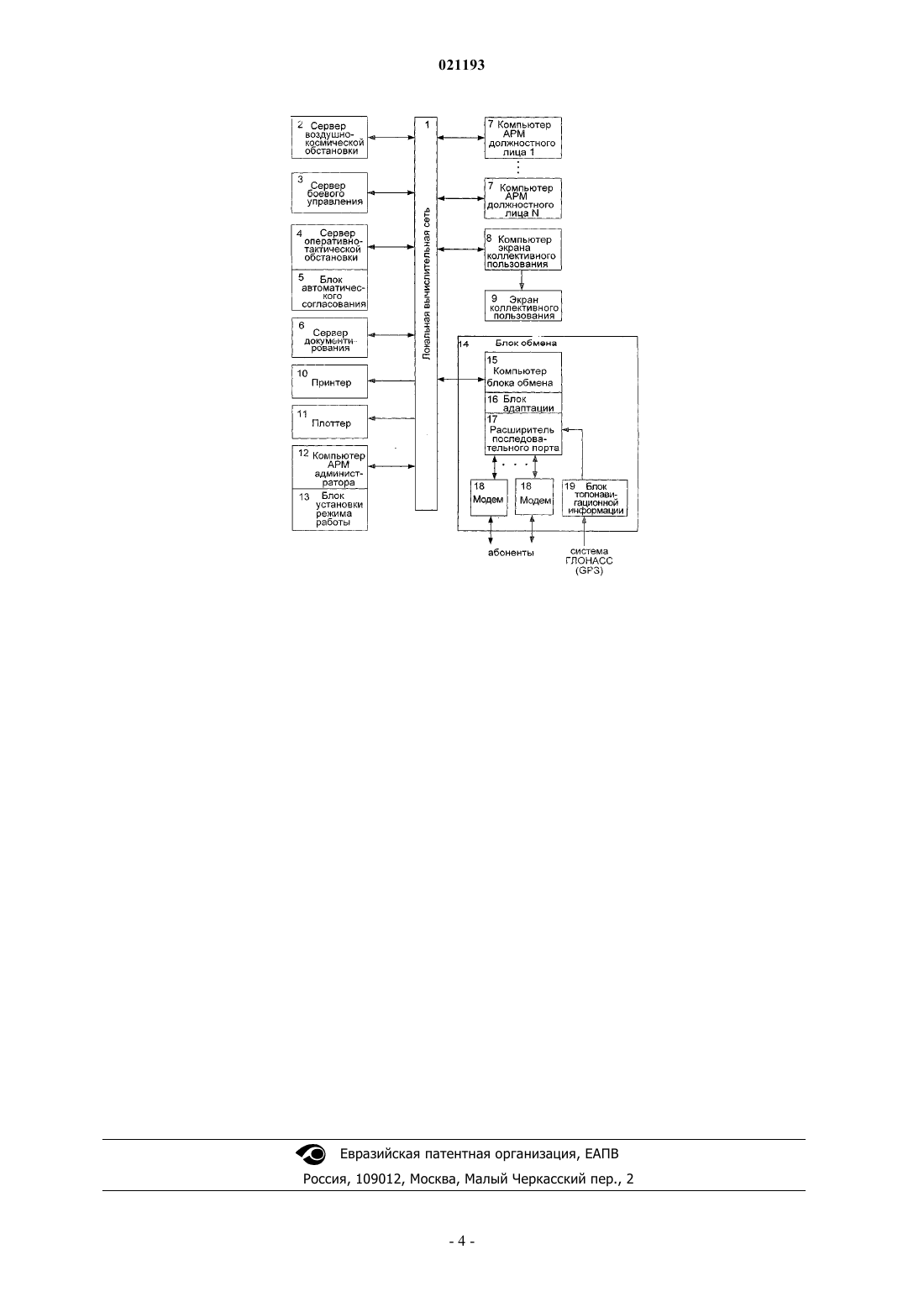

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УПРАВЛЕНИЯ КОМАНДНОГО ПУНКТА ВОЕННО-ВОЗДУШНЫХ СИЛ И ВОЙСК ПРОТИВОВОЗДУШНОЙ ОБОРОНЫ Друзь Юрий Дмитриевич,Крахоткина Елена Ивановна,Солнцев Сергей Владимирович,Язиков Александр Иванович,Белешев Роман Викторович (BY) Изобретение относится к системам обработки цифровых данных и может быть использовано для управления военно-воздушными силами и войсками противовоздушной обороны стратегического, оперативного и оперативно-тактического уровней. Технической задачей изобретения является создание универсального устройства с унифицированными элементами и с расширенными функциональными возможностями при разных режимах работы. Достигается это тем, что устройство, выполненное с возможностью передвижения, содержит локальную вычислительную сеть, соединяющую между собой компьютеры автоматизированных рабочих мест должностных лиц, серверы воздушно-космической обстановки, документирования, боевого управления, оперативно-тактической обстановки, компьютер автоматизированного рабочего места администратора, принтер, плоттер, компьютер экрана коллективного пользования, блок обмена,при этом сервер оперативно-тактической обстановки имеет блок автоматического согласования,компьютеры автоматизированных рабочих мест должностных лиц имеют мониторы и цифровую карту, компьютер автоматизированного рабочего места администратора имеет блок установки режима работы, компьютер экрана коллективного пользования имеет цифровую карту и соединен с экраном коллективного пользования, блок обмена имеет компьютер с блоком адаптации и расширителем последовательного порта, модемы и блок топонавигационной информации.(71)(73) Заявитель и патентовладелец: ОТКРЫТОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО "АГАТ - СИСТЕМЫ УПРАВЛЕНИЯ" - УПРАВЛЯЮЩАЯ КОМПАНИЯ ХОЛДИНГА Изобретение относится к системам обработки цифровых данных и может быть использовано для управления военно-воздушными силами (ВВС) и войсками противовоздушной обороны (ПВО) стратегического, оперативного и оперативно-тактического уровней. Известен центр управления силами и средствами ПВО района Североамериканского континента"Автоматизированная система управления (АСУ) "Сейдж" [1], содержащий электронные вычислительные машины (ЭВМ), экраны и средства связи с войсками ПВО. Недостатками аналога являются использование специализированных пультов и экранов на рабочих местах, отсутствие картографического обеспечения рабочих мест, отсутствие возможности реконфигурации центра и/или совмещения функций элементов центра при выходе из строя какого-либо из них, отсутствие возможности расширения функций центра, отсутствие мобильного исполнения. Известен наиболее близкий по технической сущности к предлагаемому изобретению комплекс средств автоматизации командного пункта тактического соединения [2], содержащий комплекс средств передачи данных с двунаправленным многоканальным цифровым выводом (соответствует блоку обмена двунаправленному многоканальному цифровому предлагаемого изобретения), ЭВМ автоматизированных рабочих мест (соответствует компьютерам автоматизированных рабочих мест (АРМ) предлагаемого изобретения), соединенные между собой локальной вычислительной сетью, центральную ЭВМ (соответствует серверу воздушно-космической обстановки предлагаемого изобретения), ЭВМ документирования(соответствует серверу документирования предлагаемого изобретения), печатающее устройство (соответствует принтеру предлагаемого изобретения), графопостроитель (соответствует плоттеру предлагаемого изобретения), проектор и имеющий стационарное или мобильное исполнение, при этом в качестве ЭВМ могут использоваться персональные компьютеры (соответствует компьютерам предлагаемого изобретения). Недостатками прототипа являются использование специализированных устройств (преобразователей интерфейса, ЭВМ отображения, ЭВМ регистрации) для связи с центральной ЭВМ (сервером воздушно-космической обстановки) и комплексом средств передачи данных (блоком обмена), а также использование специализированной ЭВМ в качестве центральной ЭВМ, отсутствие картографического обеспечения рабочих мест, отсутствие возможности реконфигурации комплекса и/или совмещения функций элементов комплекса при выходе из строя какого-либо из них из-за наличия специальных связей между ними, отсутствие возможности расширения функций комплекса, наличие ручного переноса информации на съемных дисках. Технической задачей изобретения является создание универсального устройства, позволяющего надежно и эффективно управлять частями и подразделениями ВВС и войск ПВО стратегического, оперативного и оперативно-тактического уровней. Поставленная задача решена со следующими техническими результатами: унифицированы элементы системы и связи между ними, в том числе обеспечена реконфигурация системы и/или возможность совмещения функций ее элементов; расширены функциональные возможности системы, в том числе обеспечена адаптивность системы к необходимым условиям применения; обеспечена разнорежимная работа системы. Для достижения указанных технических результатов в АСУ командного пункта ВВС и войск ПВО,выполненной с возможностью передвижения и содержащей сервер воздушно-космической обстановки,сервер документирования, блок обмена двунаправленный многоканальный цифровой, по меньшей мере по одному проектору, принтеру и плоттеру, локальную вычислительную сеть, соединяющую между собой компьютеры автоматизированных рабочих мест должностных лиц, локальная вычислительная сеть дополнительно соединяет между собой сервер воздушно-космической обстановки, сервер документирования, сервер боевого управления, сервер оперативно-тактической обстановки, компьютер автоматизированного рабочего места администратора, принтер, плоттер, по меньшей мере один компьютер экрана коллективного пользования, блок обмена двунаправленный многоканальный цифровой, при этом сервер оперативно-тактической обстановки имеет блок автоматического согласования, компьютеры автоматизированных рабочих мест должностных лиц имеют по два монитора и цифровую карту, компьютер автоматизированного рабочего места администратора имеет блок установки режима работы, компьютер экрана коллективного пользования имеет цифровую карту и соединен с экраном коллективного пользования, а блок обмена двунаправленный многоканальный цифровой имеет по меньшей мере один компьютер с блоком адаптации и расширителем последовательного порта, модемы, первые входы/выходы которых подключены к соответствующим портам расширителя, а вторые - к абонентам, и блок топонавигационной информации, подключенный к расширителю последовательного порта. Объединение серверов и компьютеров в единую локальную вычислительную сеть обеспечивает унификацию элементов системы и возможность ее реконфигурации и/или совмещения в одном элементе различных функциональных процессов при выходе из строя какого-либо из них. Предлагаемый состав системы обеспечивает ей разнообразие функциональных возможностей, а блоки обмена и автоматического согласования обеспечивают еще и адаптивность системы к любому составу абонентов территориально распределенных частей и подразделений ВВС и войск ПВО. Блоки установки режима работы и топонавигационной информации обеспечивают возможность изменения режимов работы системы. Предлагаемое изобретение представлено на чертеже в виде структурной схемы. АСУ командного пункта ВВС и войск ПВО содержит локальную вычислительную сеть 1, сервер 2 воздушно-космической обстановки, сервер 3 боевого управления, сервер 4 оперативно-тактической обстановки, блок 5 автоматического согласования, сервер 6 документирования, компьютеры 7 АРМ должностных лиц, компьютер 8 экрана коллективного пользования, экран 9 коллективного пользования,принтер 10, плоттер 11, компьютер 12 АРМ администратора, блок 13 установки режима работы, блок 14 обмена (двунаправленный многоканальный цифровой), компьютер 15 блока обмена, блок 16 адаптации,расширитель 17 последовательного порта, модемы 18, блок 19 топонавигационной информации. Мониторы, проектор, цифровая карта на чертеже не показаны. АСУ командного пункта ВВС и войск ПВО работает следующим образом. Устройство может работать в стационарном или мобильном режиме и в разных статусах, а именно: как АСУ основного или резервного командного пункта либо как АСУ вышестоящего или подчиненного командного пункта. При изменении статуса системы меняются информационная составляющая передаваемых обменных данных, функции АРМ должностных лиц и серверов. Текущая информация, содержащая данные о воздушно-космической, оперативно-тактической обстановке и о боевых действиях, поступает от абонентов по двунаправленной многоканальной цифровой связи через модемы 18, расширитель 17 последовательного порта, компьютер 15 блока обмена, локальную вычислительную сеть 1 в сервер 2 воздушно-космической обстановки, сервер 3 боевого управления,сервер 4 оперативно-тактической обстановки. Через эту же связь в обратном направлении поступают команды управления подчиненными войсками, а также запрашиваемая абонентами и служебная информация. Сервер 2 воздушно-космической обстановки формирует единую модель воздушно-космической обстановки в результате обработки разведывательных данных о воздушно-космической обстановке и в том числе радиолокационных данных и данных от средств пассивной разведки. Сервер 4 оперативно-тактической обстановки формирует единую модель оперативно-тактической обстановки в результате обработки данных об оперативно-тактической обстановке, согласованных автоматически с абонентами через блок 5 автоматического согласования. Модели воздушно-космической и оперативно-тактической обстановки передаются по локальной вычислительной сети 1 на компьютеры 7 АРМ должностных лиц, компьютер 8 экрана коллективного пользования и сервер 3 боевого управления. Сервер 3 боевого управления формирует рекомендации по планированию, управлению и согласованию боевых действий активных средств группировки ВВС и войск ПВО в результате обработки данных о боевых действиях абонентов с учетом воздушно-космической и оперативно-тактической обстановки. Рекомендации от сервера 3 боевого управления передаются по локальной вычислительной сети 1 на компьютеры 7 АРМ должностных лиц. В случае утверждения рекомендаций должностными лицами сервер 3 боевого управления формирует команды управления и передает их по локальной вычислительной сети 1 в блок 14 обмена и далее абонентам, через компьютер 15 блока обмена, расширитель 17 последовательного порта и модемы 18, а в обратном направлении получает от абонентов донесения о ходе и результатах боевых действий и передает их на компьютеры 7 АРМ должностных лиц и компьютер 8 экрана коллективного пользования. Вся информация, поступающая на компьютеры 7 АРМ должностных лиц, отображается в цветном исполнении одновременно на двух мониторах для более детальной характеристики воздушнокосмической и оперативно-тактической обстановки, хода и результатов боевых действий, а именно в графическом виде на картографическом фоне на одном мониторе и в текстовом виде на другом. Должностное лицо имеет возможность вмешиваться в процесс обработки и отображения информации. Компьютер 12 АРМ администратора автоматически собирает информацию о текущем состоянии элементов системы и их связей, контролирует доступ и блокирует несанкционированный доступ к ресурсам системы, отображает информацию на мониторе в виде мнемосхемы. Администратор осуществляет непрерывный контроль за состоянием системы и имеет возможность вмешиваться в ее работу при необходимости. Блок 13 установки режима работы позволяет администратору выбирать необходимый режим работы системы. Компьютер 15 блока обмена контролирует доступ абонентов к системе и обмен с ними, распознает и контролирует вводимые и выводимые данные на соответствие требованиям протоколов информационно-технического взаимодействия с абонентами и преобразует их в необходимую форму представления. Блок 16 адаптации настраивает компьютер 15 блока обмена на адаптивное взаимодействие системы с абонентами по различным протоколам и по различному их количественному и функциональному составу. Расширитель 17 последовательного порта (например, RS-232) увеличивает количество абонентов и адаптирует систему для управления ВВС и войсками ПВО различного количественного состава. Модемы 18 выполняют технические требования протоколов информационно-технического взаимодействия с абонентами. Блок 19 топонавигационной информации передает всем компьютерам системы данные от системы ГЛОНАСС или GPS для установки единого времени. Все компьютеры системы регистрируют информацию, которой обмениваются по локальной вычислительной сети 1, а компьютер 15 блока обмена регистрирует еще и информацию, которой обмениваются с абонентами. Вся зарегистрированная информация в любой момент по команде администратора может быть собрана в сервере 6 документирования, который формирует отчетные документы и выводит их на принтер 10 в текстовом виде и на плоттер 11 в графическом виде. Компьютер 8 экрана коллективного пользования формирует цветное изображение воздушнокосмической и оперативно-тактической обстановки на картографическом фоне для коллективного использования должностными лицами в процессе управления и выводит его на экран 9 коллективного пользования, который может представлять собой экран из полотна и проектор либо жидкокристаллическую или газоразрядную панель большого формата. Предлагаемое изобретение является универсальным, надежным, высокоэффективным устройством для управления частями и подразделениями ВВС и войск ПВО практически любого состава в боевых и повседневных условиях, так как обеспечивает высокую унификацию и разнообразие функциональных возможностей элементов системы при разных режимах работы, а также дополнительно обеспечивает высокую ремонтопригодность и возможность дальнейшей модернизации системы. Источники информации 1. Баранюк, В.А., Воробьев, В.Н. Автоматизированные системы управления штабов и военных учреждений (по материалам иностранной печати). - М.: Воениздат МО СССР, 1974. - С. 128-132. 2. Патент RU 41889 U1, МПК 7: G06F 15/16, 2004 г. (прототип). ФОРМУЛА ИЗОБРЕТЕНИЯ Автоматизированная система управления командного пункта военно-воздушных сил и войск противовоздушной обороны, содержащая сервер воздушно-космической обстановки, сервер документирования, блок обмена двунаправленный многоканальный цифровой, по меньшей мере по одному проектору, принтеру и плоттеру, локальную вычислительную сеть, соединяющую между собой компьютеры автоматизированных рабочих мест должностных лиц, и выполненная с возможностью передвижения, отличающаяся тем, что локальная вычислительная сеть дополнительно соединяет между собой сервер воздушно-космической обстановки, сервер документирования, сервер боевого управления, сервер оперативно-тактической обстановки, компьютер автоматизированного рабочего места администратора, принтер, плоттер, по меньшей мере один компьютер экрана коллективного пользования, блок обмена двунаправленный многоканальный цифровой, при этом сервер оперативно-тактической обстановки имеет блок автоматического согласования, компьютеры автоматизированных рабочих мест должностных лиц имеют по два монитора и цифровую карту, компьютер автоматизированного рабочего места администратора имеет блок установки режима работы, компьютер экрана коллективного пользования имеет цифровую карту и соединен с экраном коллективного пользования, а блок обмена двунаправленный многоканальный цифровой имеет по меньшей мере один компьютер с блоком адаптации и расширителем последовательного порта, модемы, первые входы/выходы которых подключены к соответствующим портам расширителя, а вторые - к абонентам, и блок топонавигационной информации, подключенный к расширителю последовательного порта.
МПК / Метки
МПК: G06F 15/16, G05B 15/00
Метки: пункта, противовоздушной, командного, система, войск, автоматизированная, обороны, сил, управления, военно-воздушных
