Емкость для очистки со свечным фильтровальным лотком

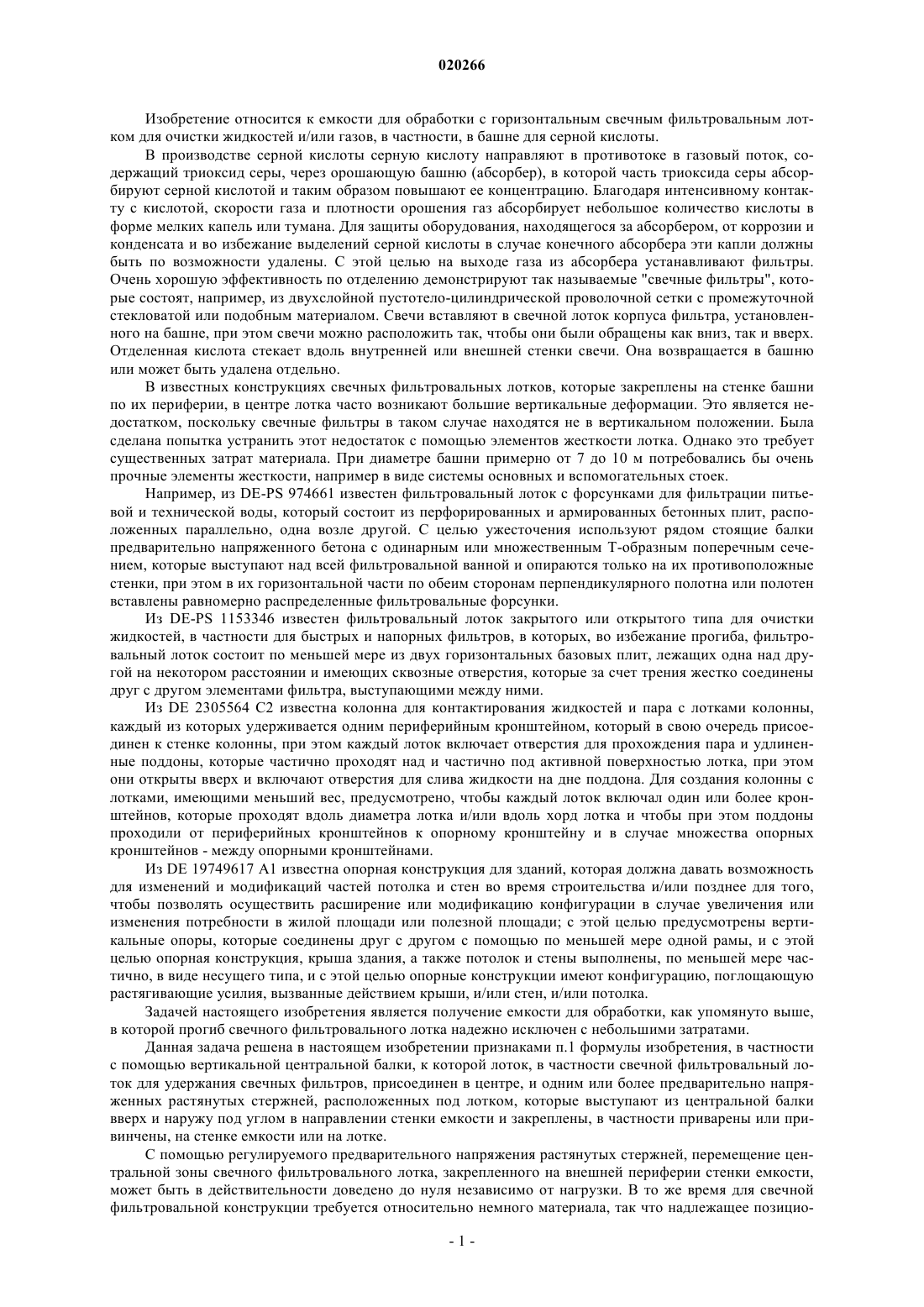

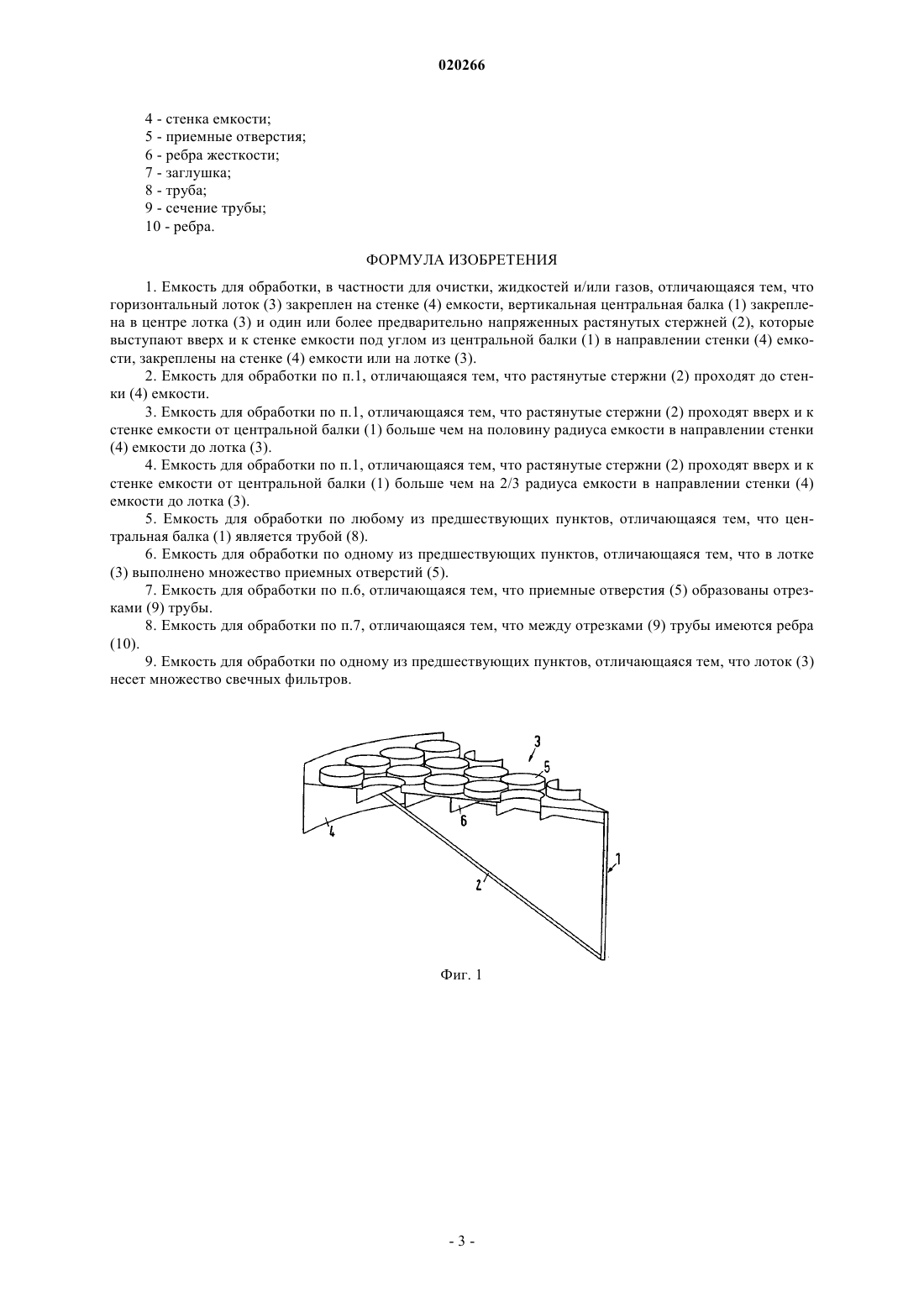

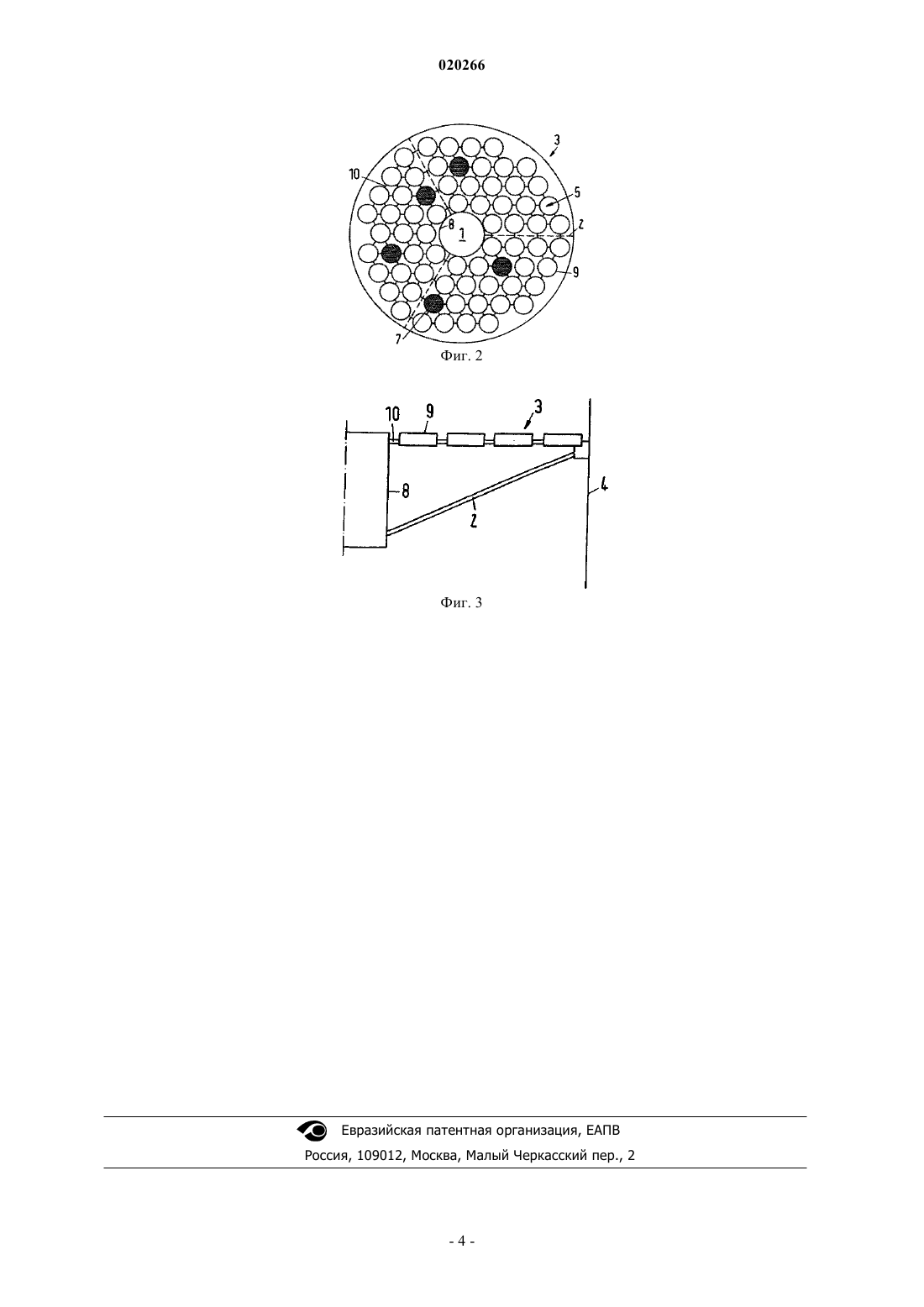

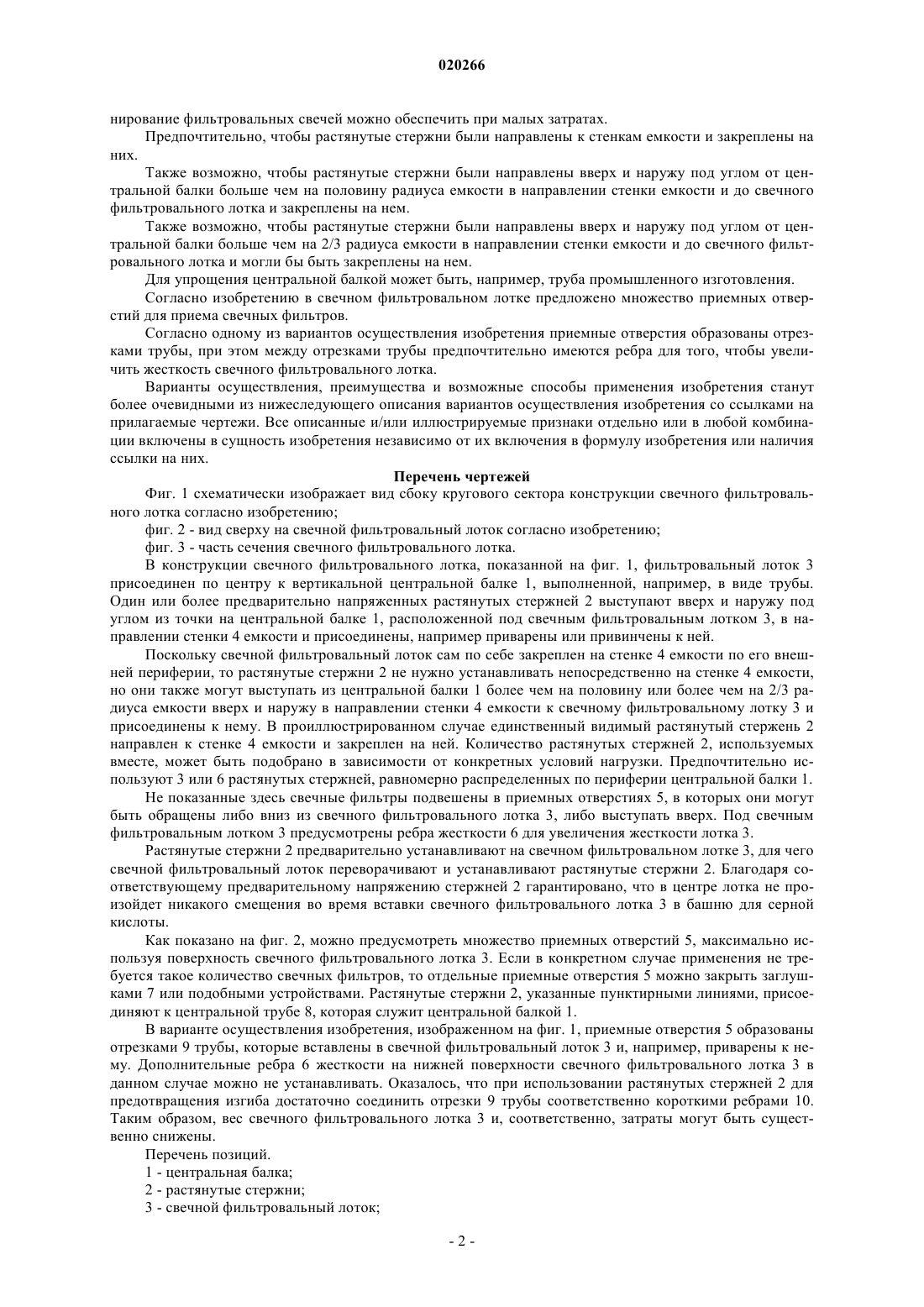

ЕМКОСТЬ ДЛЯ ОЧИСТКИ СО СВЕЧНЫМ ФИЛЬТРОВАЛЬНЫМ ЛОТКОМ Емкость для обработки, в частности для очистки, жидкостей и/или газов включает горизонтальный лоток (3), присоединенный к стенке (4) емкости, вертикальную центральную балку (1), к которой лоток (3) прикреплен в центре, и один или более предварительно растянутых стержней (2), которые выступают из центральной балки (1) вверх и наружу под углом в направлении стенки (4) емкости и закреплены на ней. Изобретение относится к емкости для обработки с горизонтальным свечным фильтровальным лотком для очистки жидкостей и/или газов, в частности, в башне для серной кислоты. В производстве серной кислоты серную кислоту направляют в противотоке в газовый поток, содержащий триоксид серы, через орошающую башню (абсорбер), в которой часть триоксида серы абсорбируют серной кислотой и таким образом повышают ее концентрацию. Благодаря интенсивному контакту с кислотой, скорости газа и плотности орошения газ абсорбирует небольшое количество кислоты в форме мелких капель или тумана. Для защиты оборудования, находящегося за абсорбером, от коррозии и конденсата и во избежание выделений серной кислоты в случае конечного абсорбера эти капли должны быть по возможности удалены. С этой целью на выходе газа из абсорбера устанавливают фильтры. Очень хорошую эффективность по отделению демонстрируют так называемые "свечные фильтры", которые состоят, например, из двухслойной пустотело-цилиндрической проволочной сетки с промежуточной стекловатой или подобным материалом. Свечи вставляют в свечной лоток корпуса фильтра, установленного на башне, при этом свечи можно расположить так, чтобы они были обращены как вниз, так и вверх. Отделенная кислота стекает вдоль внутренней или внешней стенки свечи. Она возвращается в башню или может быть удалена отдельно. В известных конструкциях свечных фильтровальных лотков, которые закреплены на стенке башни по их периферии, в центре лотка часто возникают большие вертикальные деформации. Это является недостатком, поскольку свечные фильтры в таком случае находятся не в вертикальном положении. Была сделана попытка устранить этот недостаток с помощью элементов жесткости лотка. Однако это требует существенных затрат материала. При диаметре башни примерно от 7 до 10 м потребовались бы очень прочные элементы жесткости, например в виде системы основных и вспомогательных стоек. Например, из DE-PS 974661 известен фильтровальный лоток с форсунками для фильтрации питьевой и технической воды, который состоит из перфорированных и армированных бетонных плит, расположенных параллельно, одна возле другой. С целью ужесточения используют рядом стоящие балки предварительно напряженного бетона с одинарным или множественным Т-образным поперечным сечением, которые выступают над всей фильтровальной ванной и опираются только на их противоположные стенки, при этом в их горизонтальной части по обеим сторонам перпендикулярного полотна или полотен вставлены равномерно распределенные фильтровальные форсунки. Из DE-PS 1153346 известен фильтровальный лоток закрытого или открытого типа для очистки жидкостей, в частности для быстрых и напорных фильтров, в которых, во избежание прогиба, фильтровальный лоток состоит по меньшей мере из двух горизонтальных базовых плит, лежащих одна над другой на некотором расстоянии и имеющих сквозные отверстия, которые за счет трения жестко соединены друг с другом элементами фильтра, выступающими между ними. Из DE 2305564 С 2 известна колонна для контактирования жидкостей и пара с лотками колонны,каждый из которых удерживается одним периферийным кронштейном, который в свою очередь присоединен к стенке колонны, при этом каждый лоток включает отверстия для прохождения пара и удлиненные поддоны, которые частично проходят над и частично под активной поверхностью лотка, при этом они открыты вверх и включают отверстия для слива жидкости на дне поддона. Для создания колонны с лотками, имеющими меньший вес, предусмотрено, чтобы каждый лоток включал один или более кронштейнов, которые проходят вдоль диаметра лотка и/или вдоль хорд лотка и чтобы при этом поддоны проходили от периферийных кронштейнов к опорному кронштейну и в случае множества опорных кронштейнов - между опорными кронштейнами. Из DE 19749617 А 1 известна опорная конструкция для зданий, которая должна давать возможность для изменений и модификаций частей потолка и стен во время строительства и/или позднее для того,чтобы позволять осуществить расширение или модификацию конфигурации в случае увеличения или изменения потребности в жилой площади или полезной площади; с этой целью предусмотрены вертикальные опоры, которые соединены друг с другом с помощью по меньшей мере одной рамы, и с этой целью опорная конструкция, крыша здания, а также потолок и стены выполнены, по меньшей мере частично, в виде несущего типа, и с этой целью опорные конструкции имеют конфигурацию, поглощающую растягивающие усилия, вызванные действием крыши, и/или стен, и/или потолка. Задачей настоящего изобретения является получение емкости для обработки, как упомянуто выше,в которой прогиб свечного фильтровального лотка надежно исключен с небольшими затратами. Данная задача решена в настоящем изобретении признаками п.1 формулы изобретения, в частности с помощью вертикальной центральной балки, к которой лоток, в частности свечной фильтровальный лоток для удержания свечных фильтров, присоединен в центре, и одним или более предварительно напряженных растянутых стержней, расположенных под лотком, которые выступают из центральной балки вверх и наружу под углом в направлении стенки емкости и закреплены, в частности приварены или привинчены, на стенке емкости или на лотке. С помощью регулируемого предварительного напряжения растянутых стержней, перемещение центральной зоны свечного фильтровального лотка, закрепленного на внешней периферии стенки емкости,может быть в действительности доведено до нуля независимо от нагрузки. В то же время для свечной фильтровальной конструкции требуется относительно немного материала, так что надлежащее позицио-1 020266 нирование фильтровальных свечей можно обеспечить при малых затратах. Предпочтительно, чтобы растянутые стержни были направлены к стенкам емкости и закреплены на них. Также возможно, чтобы растянутые стержни были направлены вверх и наружу под углом от центральной балки больше чем на половину радиуса емкости в направлении стенки емкости и до свечного фильтровального лотка и закреплены на нем. Также возможно, чтобы растянутые стержни были направлены вверх и наружу под углом от центральной балки больше чем на 2/3 радиуса емкости в направлении стенки емкости и до свечного фильтровального лотка и могли бы быть закреплены на нем. Для упрощения центральной балкой может быть, например, труба промышленного изготовления. Согласно изобретению в свечном фильтровальном лотке предложено множество приемных отверстий для приема свечных фильтров. Согласно одному из вариантов осуществления изобретения приемные отверстия образованы отрезками трубы, при этом между отрезками трубы предпочтительно имеются ребра для того, чтобы увеличить жесткость свечного фильтровального лотка. Варианты осуществления, преимущества и возможные способы применения изобретения станут более очевидными из нижеследующего описания вариантов осуществления изобретения со ссылками на прилагаемые чертежи. Все описанные и/или иллюстрируемые признаки отдельно или в любой комбинации включены в сущность изобретения независимо от их включения в формулу изобретения или наличия ссылки на них. Перечень чертежей Фиг. 1 схематически изображает вид сбоку кругового сектора конструкции свечного фильтровального лотка согласно изобретению; фиг. 2 - вид сверху на свечной фильтровальный лоток согласно изобретению; фиг. 3 - часть сечения свечного фильтровального лотка. В конструкции свечного фильтровального лотка, показанной на фиг. 1, фильтровальный лоток 3 присоединен по центру к вертикальной центральной балке 1, выполненной, например, в виде трубы. Один или более предварительно напряженных растянутых стержней 2 выступают вверх и наружу под углом из точки на центральной балке 1, расположенной под свечным фильтровальным лотком 3, в направлении стенки 4 емкости и присоединены, например приварены или привинчены к ней. Поскольку свечной фильтровальный лоток сам по себе закреплен на стенке 4 емкости по его внешней периферии, то растянутые стержни 2 не нужно устанавливать непосредственно на стенке 4 емкости,но они также могут выступать из центральной балки 1 более чем на половину или более чем на 2/3 радиуса емкости вверх и наружу в направлении стенки 4 емкости к свечному фильтровальному лотку 3 и присоединены к нему. В проиллюстрированном случае единственный видимый растянутый стержень 2 направлен к стенке 4 емкости и закреплен на ней. Количество растянутых стержней 2, используемых вместе, может быть подобрано в зависимости от конкретных условий нагрузки. Предпочтительно используют 3 или 6 растянутых стержней, равномерно распределенных по периферии центральной балки 1. Не показанные здесь свечные фильтры подвешены в приемных отверстиях 5, в которых они могут быть обращены либо вниз из свечного фильтровального лотка 3, либо выступать вверх. Под свечным фильтровальным лотком 3 предусмотрены ребра жесткости 6 для увеличения жесткости лотка 3. Растянутые стержни 2 предварительно устанавливают на свечном фильтровальном лотке 3, для чего свечной фильтровальный лоток переворачивают и устанавливают растянутые стержни 2. Благодаря соответствующему предварительному напряжению стержней 2 гарантировано, что в центре лотка не произойдет никакого смещения во время вставки свечного фильтровального лотка 3 в башню для серной кислоты. Как показано на фиг. 2, можно предусмотреть множество приемных отверстий 5, максимально используя поверхность свечного фильтровального лотка 3. Если в конкретном случае применения не требуется такое количество свечных фильтров, то отдельные приемные отверстия 5 можно закрыть заглушками 7 или подобными устройствами. Растянутые стержни 2, указанные пунктирными линиями, присоединяют к центральной трубе 8, которая служит центральной балкой 1. В варианте осуществления изобретения, изображенном на фиг. 1, приемные отверстия 5 образованы отрезками 9 трубы, которые вставлены в свечной фильтровальный лоток 3 и, например, приварены к нему. Дополнительные ребра 6 жесткости на нижней поверхности свечного фильтровального лотка 3 в данном случае можно не устанавливать. Оказалось, что при использовании растянутых стержней 2 для предотвращения изгиба достаточно соединить отрезки 9 трубы соответственно короткими ребрами 10. Таким образом, вес свечного фильтровального лотка 3 и, соответственно, затраты могут быть существенно снижены. Перечень позиций. 1 - центральная балка; 2 - растянутые стержни; 3 - свечной фильтровальный лоток; 4 - стенка емкости; 5 - приемные отверстия; 6 - ребра жесткости; 7 - заглушка; 8 - труба; 9 - сечение трубы; 10 - ребра. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Емкость для обработки, в частности для очистки, жидкостей и/или газов, отличающаяся тем, что горизонтальный лоток (3) закреплен на стенке (4) емкости, вертикальная центральная балка (1) закреплена в центре лотка (3) и один или более предварительно напряженных растянутых стержней (2), которые выступают вверх и к стенке емкости под углом из центральной балки (1) в направлении стенки (4) емкости, закреплены на стенке (4) емкости или на лотке (3). 2. Емкость для обработки по п.1, отличающаяся тем, что растянутые стержни (2) проходят до стенки (4) емкости. 3. Емкость для обработки по п.1, отличающаяся тем, что растянутые стержни (2) проходят вверх и к стенке емкости от центральной балки (1) больше чем на половину радиуса емкости в направлении стенки(4) емкости до лотка (3). 4. Емкость для обработки по п.1, отличающаяся тем, что растянутые стержни (2) проходят вверх и к стенке емкости от центральной балки (1) больше чем на 2/3 радиуса емкости в направлении стенки (4) емкости до лотка (3). 5. Емкость для обработки по любому из предшествующих пунктов, отличающаяся тем, что центральная балка (1) является трубой (8). 6. Емкость для обработки по одному из предшествующих пунктов, отличающаяся тем, что в лотке(3) выполнено множество приемных отверстий (5). 7. Емкость для обработки по п.6, отличающаяся тем, что приемные отверстия (5) образованы отрезками (9) трубы. 8. Емкость для обработки по п.7, отличающаяся тем, что между отрезками (9) трубы имеются ребра(10). 9. Емкость для обработки по одному из предшествующих пунктов, отличающаяся тем, что лоток (3) несет множество свечных фильтров.
