Ограждение и пластиковая ячеистая структура для его возведения

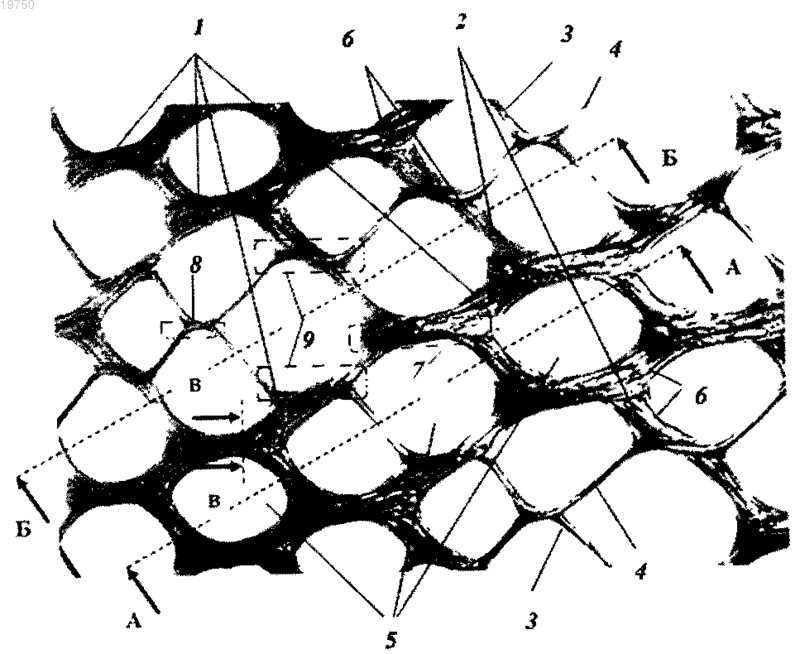

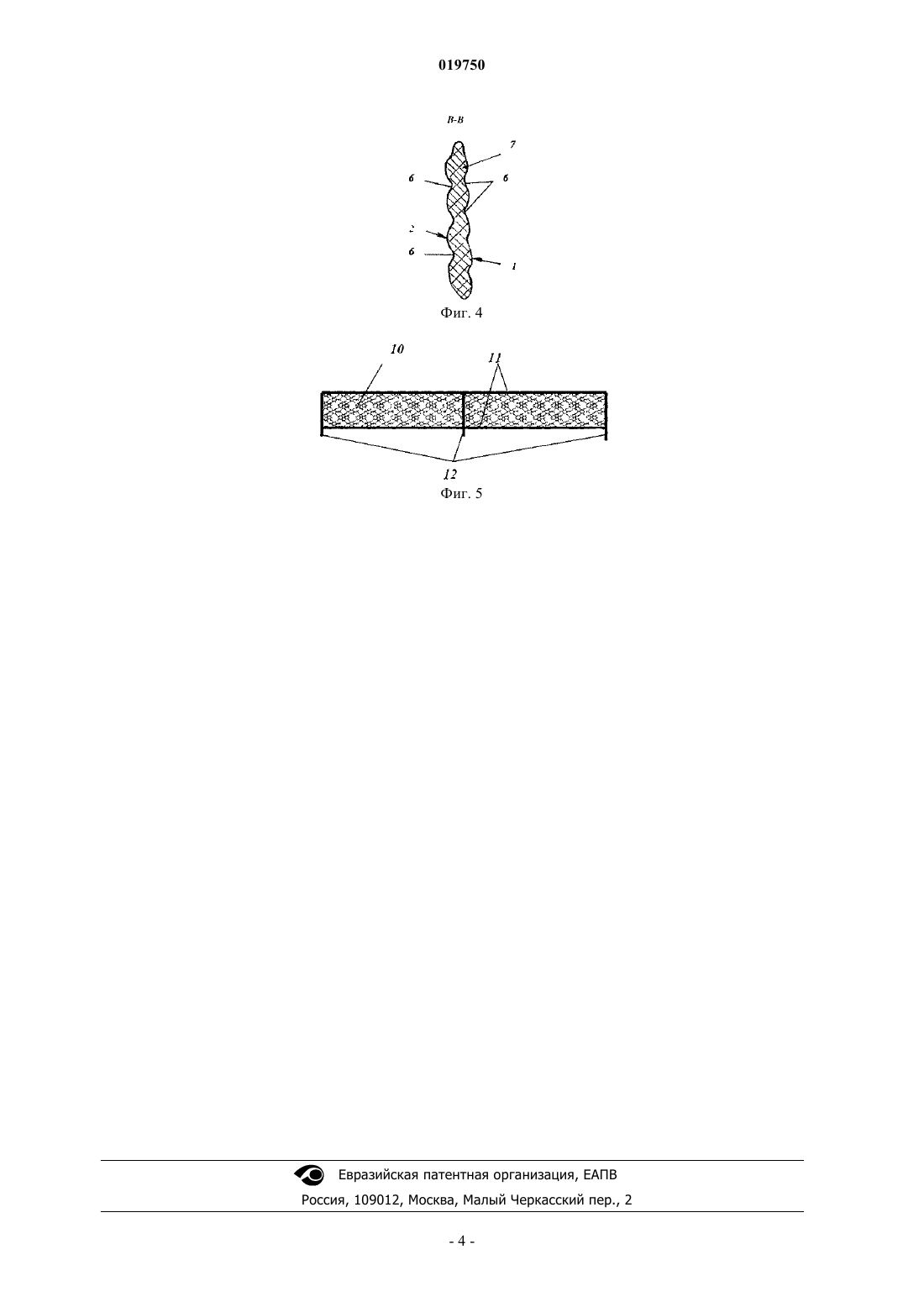

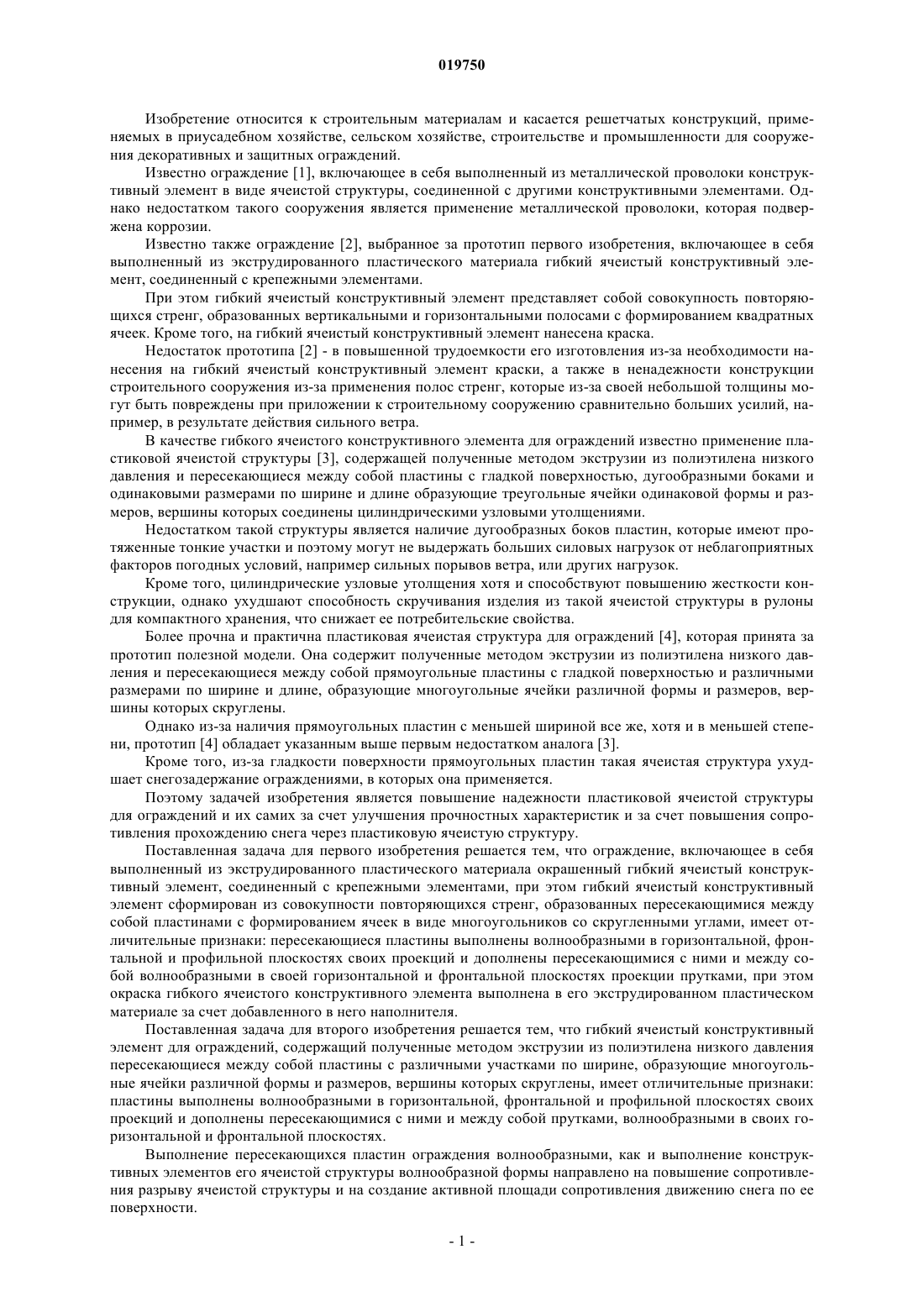

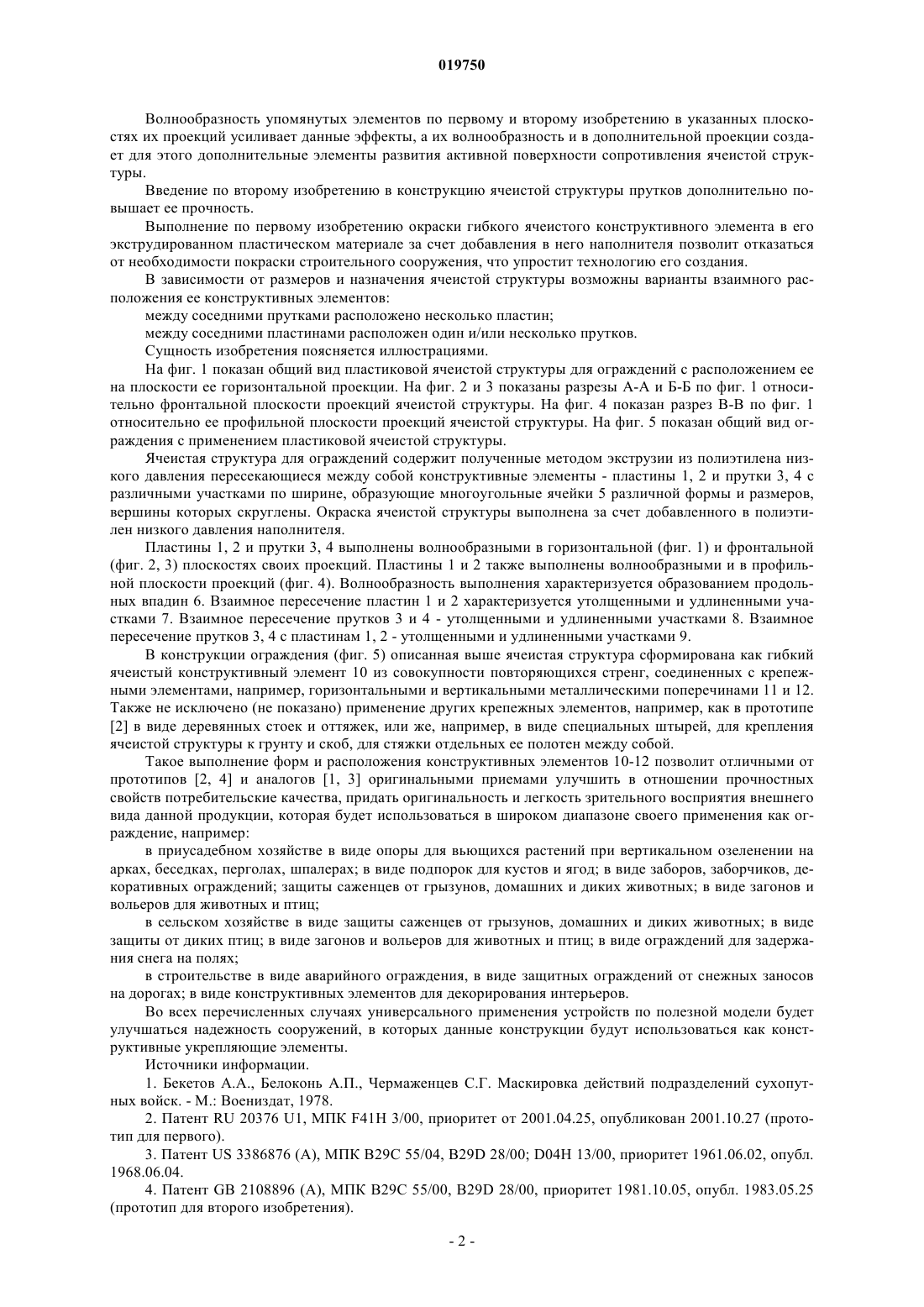

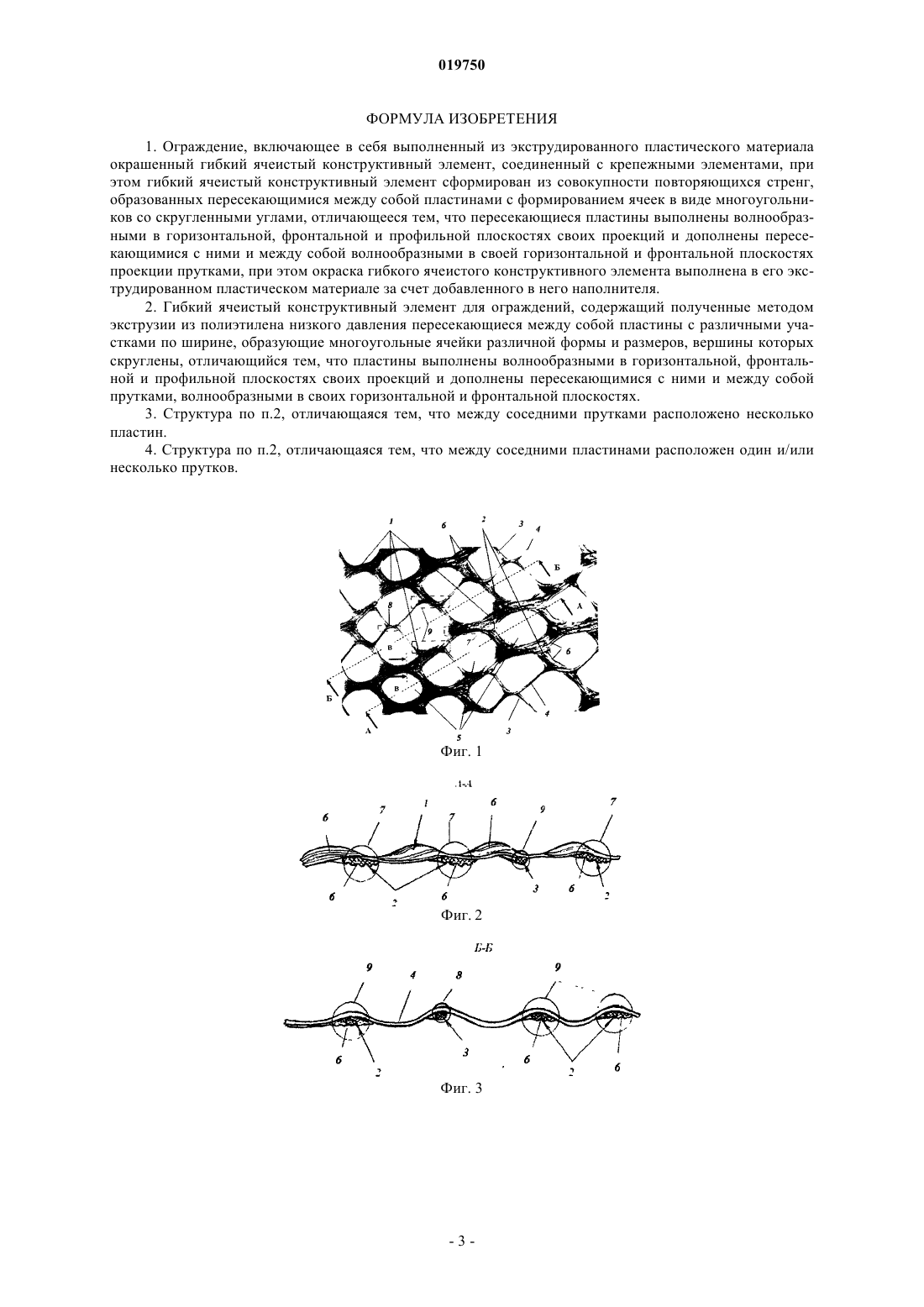

ОГРАЖДЕНИЕ И ПЛАСТИКОВАЯ ЯЧЕИСТАЯ СТРУКТУРА ДЛЯ ЕГО ВОЗВЕДЕНИЯ Изобретение относится к строительным материалам и касается решетчатых конструкций,применяемых в приусадебном хозяйстве, сельском хозяйстве, строительстве и промышленности для сооружения декоративных и защитных ограждений. В конструкции ограждения (фиг. 5) ячеистая структура сформирована как гибкий ячеистый конструктивный элемент 10 из совокупности повторяющихся стренг, соединенных с другими конструктивными элементами,например, горизонтальными и вертикальными металлическими поперечинами 11 и 12. Ячеистая структура для ограждений содержит полученные методом экструзии из полиэтилена низкого давления, пересекающиеся между собой конструктивные элементы - пластины и прутки с различными участками по ширине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены. Окраска ячеистой структуры выполнена за счет добавленного в полиэтилен низкого давления наполнителя. Пластины и прутки выполнены волнообразными в горизонтальной и фронтальной плоскостях своих проекций. Пластины также выполнены волнообразными и в профильной плоскости проекций. Волнообразность выполнения характеризуется образованием продольных впадин. Взаимное пересечение элементов ячеистой структуры характеризуется ее утолщенными и удлиненными участками. Изобретение относится к строительным материалам и касается решетчатых конструкций, применяемых в приусадебном хозяйстве, сельском хозяйстве, строительстве и промышленности для сооружения декоративных и защитных ограждений. Известно ограждение [1], включающее в себя выполненный из металлической проволоки конструктивный элемент в виде ячеистой структуры, соединенной с другими конструктивными элементами. Однако недостатком такого сооружения является применение металлической проволоки, которая подвержена коррозии. Известно также ограждение [2], выбранное за прототип первого изобретения, включающее в себя выполненный из экструдированного пластического материала гибкий ячеистый конструктивный элемент, соединенный с крепежными элементами. При этом гибкий ячеистый конструктивный элемент представляет собой совокупность повторяющихся стренг, образованных вертикальными и горизонтальными полосами с формированием квадратных ячеек. Кроме того, на гибкий ячеистый конструктивный элемент нанесена краска. Недостаток прототипа [2] - в повышенной трудоемкости его изготовления из-за необходимости нанесения на гибкий ячеистый конструктивный элемент краски, а также в ненадежности конструкции строительного сооружения из-за применения полос стренг, которые из-за своей небольшой толщины могут быть повреждены при приложении к строительному сооружению сравнительно больших усилий, например, в результате действия сильного ветра. В качестве гибкого ячеистого конструктивного элемента для ограждений известно применение пластиковой ячеистой структуры [3], содержащей полученные методом экструзии из полиэтилена низкого давления и пересекающиеся между собой пластины с гладкой поверхностью, дугообразными боками и одинаковыми размерами по ширине и длине образующие треугольные ячейки одинаковой формы и размеров, вершины которых соединены цилиндрическими узловыми утолщениями. Недостатком такой структуры является наличие дугообразных боков пластин, которые имеют протяженные тонкие участки и поэтому могут не выдержать больших силовых нагрузок от неблагоприятных факторов погодных условий, например сильных порывов ветра, или других нагрузок. Кроме того, цилиндрические узловые утолщения хотя и способствуют повышению жесткости конструкции, однако ухудшают способность скручивания изделия из такой ячеистой структуры в рулоны для компактного хранения, что снижает ее потребительские свойства. Более прочна и практична пластиковая ячеистая структура для ограждений [4], которая принята за прототип полезной модели. Она содержит полученные методом экструзии из полиэтилена низкого давления и пересекающиеся между собой прямоугольные пластины с гладкой поверхностью и различными размерами по ширине и длине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены. Однако из-за наличия прямоугольных пластин с меньшей шириной все же, хотя и в меньшей степени, прототип [4] обладает указанным выше первым недостатком аналога [3]. Кроме того, из-за гладкости поверхности прямоугольных пластин такая ячеистая структура ухудшает снегозадержание ограждениями, в которых она применяется. Поэтому задачей изобретения является повышение надежности пластиковой ячеистой структуры для ограждений и их самих за счет улучшения прочностных характеристик и за счет повышения сопротивления прохождению снега через пластиковую ячеистую структуру. Поставленная задача для первого изобретения решается тем, что ограждение, включающее в себя выполненный из экструдированного пластического материала окрашенный гибкий ячеистый конструктивный элемент, соединенный с крепежными элементами, при этом гибкий ячеистый конструктивный элемент сформирован из совокупности повторяющихся стренг, образованных пересекающимися между собой пластинами с формированием ячеек в виде многоугольников со скругленными углами, имеет отличительные признаки: пересекающиеся пластины выполнены волнообразными в горизонтальной, фронтальной и профильной плоскостях своих проекций и дополнены пересекающимися с ними и между собой волнообразными в своей горизонтальной и фронтальной плоскостях проекции прутками, при этом окраска гибкого ячеистого конструктивного элемента выполнена в его экструдированном пластическом материале за счет добавленного в него наполнителя. Поставленная задача для второго изобретения решается тем, что гибкий ячеистый конструктивный элемент для ограждений, содержащий полученные методом экструзии из полиэтилена низкого давления пересекающиеся между собой пластины с различными участками по ширине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены, имеет отличительные признаки: пластины выполнены волнообразными в горизонтальной, фронтальной и профильной плоскостях своих проекций и дополнены пересекающимися с ними и между собой прутками, волнообразными в своих горизонтальной и фронтальной плоскостях. Выполнение пересекающихся пластин ограждения волнообразными, как и выполнение конструктивных элементов его ячеистой структуры волнообразной формы направлено на повышение сопротивления разрыву ячеистой структуры и на создание активной площади сопротивления движению снега по ее поверхности. Волнообразность упомянутых элементов по первому и второму изобретению в указанных плоскостях их проекций усиливает данные эффекты, а их волнообразность и в дополнительной проекции создает для этого дополнительные элементы развития активной поверхности сопротивления ячеистой структуры. Введение по второму изобретению в конструкцию ячеистой структуры прутков дополнительно повышает ее прочность. Выполнение по первому изобретению окраски гибкого ячеистого конструктивного элемента в его экструдированном пластическом материале за счет добавления в него наполнителя позволит отказаться от необходимости покраски строительного сооружения, что упростит технологию его создания. В зависимости от размеров и назначения ячеистой структуры возможны варианты взаимного расположения ее конструктивных элементов: между соседними прутками расположено несколько пластин; между соседними пластинами расположен один и/или несколько прутков. Сущность изобретения поясняется иллюстрациями. На фиг. 1 показан общий вид пластиковой ячеистой структуры для ограждений с расположением ее на плоскости ее горизонтальной проекции. На фиг. 2 и 3 показаны разрезы А-А и Б-Б по фиг. 1 относительно фронтальной плоскости проекций ячеистой структуры. На фиг. 4 показан разрез В-В по фиг. 1 относительно ее профильной плоскости проекций ячеистой структуры. На фиг. 5 показан общий вид ограждения с применением пластиковой ячеистой структуры. Ячеистая структура для ограждений содержит полученные методом экструзии из полиэтилена низкого давления пересекающиеся между собой конструктивные элементы - пластины 1, 2 и прутки 3, 4 с различными участками по ширине, образующие многоугольные ячейки 5 различной формы и размеров,вершины которых скруглены. Окраска ячеистой структуры выполнена за счет добавленного в полиэтилен низкого давления наполнителя. Пластины 1, 2 и прутки 3, 4 выполнены волнообразными в горизонтальной (фиг. 1) и фронтальной(фиг. 2, 3) плоскостях своих проекций. Пластины 1 и 2 также выполнены волнообразными и в профильной плоскости проекций (фиг. 4). Волнообразность выполнения характеризуется образованием продольных впадин 6. Взаимное пересечение пластин 1 и 2 характеризуется утолщенными и удлиненными участками 7. Взаимное пересечение прутков 3 и 4 - утолщенными и удлиненными участками 8. Взаимное пересечение прутков 3, 4 с пластинам 1, 2 - утолщенными и удлиненными участками 9. В конструкции ограждения (фиг. 5) описанная выше ячеистая структура сформирована как гибкий ячеистый конструктивный элемент 10 из совокупности повторяющихся стренг, соединенных с крепежными элементами, например, горизонтальными и вертикальными металлическими поперечинами 11 и 12. Также не исключено (не показано) применение других крепежных элементов, например, как в прототипе[2] в виде деревянных стоек и оттяжек, или же, например, в виде специальных штырей, для крепления ячеистой структуры к грунту и скоб, для стяжки отдельных ее полотен между собой. Такое выполнение форм и расположения конструктивных элементов 10-12 позволит отличными от прототипов [2, 4] и аналогов [1, 3] оригинальными приемами улучшить в отношении прочностных свойств потребительские качества, придать оригинальность и легкость зрительного восприятия внешнего вида данной продукции, которая будет использоваться в широком диапазоне своего применения как ограждение, например: в приусадебном хозяйстве в виде опоры для вьющихся растений при вертикальном озеленении на арках, беседках, перголах, шпалерах; в виде подпорок для кустов и ягод; в виде заборов, заборчиков, декоративных ограждений; защиты саженцев от грызунов, домашних и диких животных; в виде загонов и вольеров для животных и птиц; в сельском хозяйстве в виде защиты саженцев от грызунов, домашних и диких животных; в виде защиты от диких птиц; в виде загонов и вольеров для животных и птиц; в виде ограждений для задержания снега на полях; в строительстве в виде аварийного ограждения, в виде защитных ограждений от снежных заносов на дорогах; в виде конструктивных элементов для декорирования интерьеров. Во всех перечисленных случаях универсального применения устройств по полезной модели будет улучшаться надежность сооружений, в которых данные конструкции будут использоваться как конструктивные укрепляющие элементы. Источники информации. 1. Бекетов А.А., Белоконь А.П., Чермаженцев С.Г. Маскировка действий подразделений сухопутных войск. - М.: Воениздат, 1978. 2. Патент RU 20376 U1, МПК F41H 3/00, приоритет от 2001.04.25, опубликован 2001.10.27 (прототип для первого). 3. Патент US 3386876 (А), МПК В 29 С 55/04, B29D 28/00; D04H 13/00, приоритет 1961.06.02, опубл. 1968.06.04. 4. Патент GB 2108896 (А), МПК В 29 С 55/00, B29D 28/00, приоритет 1981.10.05, опубл. 1983.05.25 ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ограждение, включающее в себя выполненный из экструдированного пластического материала окрашенный гибкий ячеистый конструктивный элемент, соединенный с крепежными элементами, при этом гибкий ячеистый конструктивный элемент сформирован из совокупности повторяющихся стренг,образованных пересекающимися между собой пластинами с формированием ячеек в виде многоугольников со скругленными углами, отличающееся тем, что пересекающиеся пластины выполнены волнообразными в горизонтальной, фронтальной и профильной плоскостях своих проекций и дополнены пересекающимися с ними и между собой волнообразными в своей горизонтальной и фронтальной плоскостях проекции прутками, при этом окраска гибкого ячеистого конструктивного элемента выполнена в его экструдированном пластическом материале за счет добавленного в него наполнителя. 2. Гибкий ячеистый конструктивный элемент для ограждений, содержащий полученные методом экструзии из полиэтилена низкого давления пересекающиеся между собой пластины с различными участками по ширине, образующие многоугольные ячейки различной формы и размеров, вершины которых скруглены, отличающийся тем, что пластины выполнены волнообразными в горизонтальной, фронтальной и профильной плоскостях своих проекций и дополнены пересекающимися с ними и между собой прутками, волнообразными в своих горизонтальной и фронтальной плоскостях. 3. Структура по п.2, отличающаяся тем, что между соседними прутками расположено несколько пластин. 4. Структура по п.2, отличающаяся тем, что между соседними пластинами расположен один и/или несколько прутков.
