Винтовой затвор с направленным сливом
Номер патента: 19199
Опубликовано: 30.01.2014
Авторы: Максуталиев Нурлан Кубатович, Максуталиев Нурдин Кубатович
Формула / Реферат

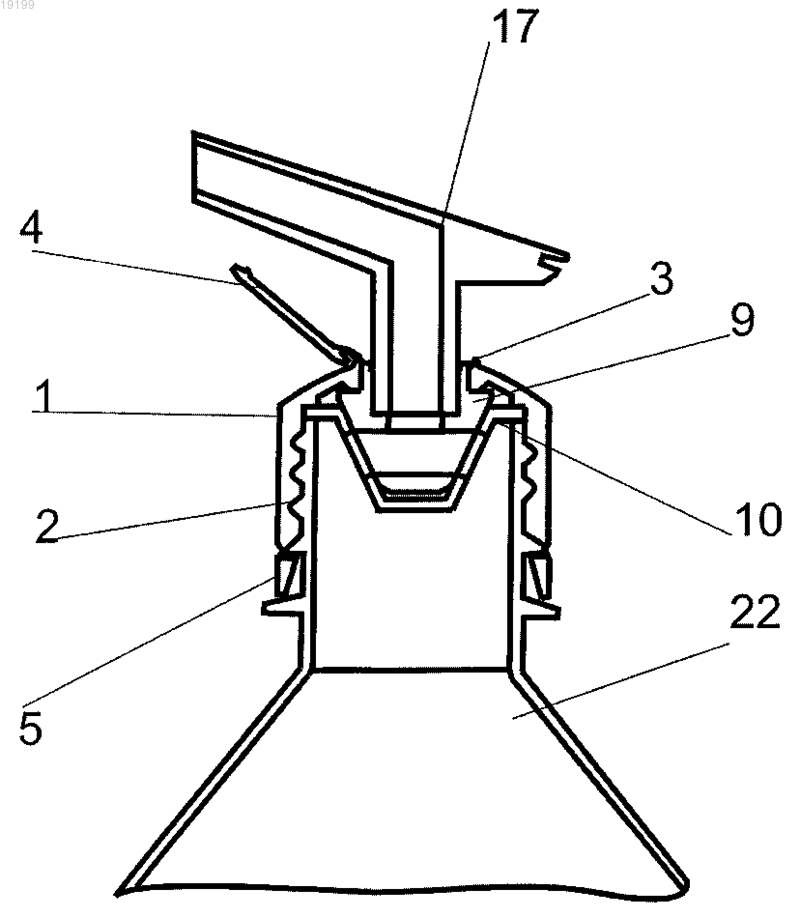

1. Винтовой затвор для емкости, содержащий цилиндрический колпачок с боковой стенкой и донышком, имеющий на внутренней поверхности боковой стенки резьбу, предохранительное отрывное кольцо и средство уплотнения, отличающийся тем, что снабжен радиально-осевым вентилем, включающим сочлененные между собой конусообразные, сферические или игольчатые пробку и гнездо, последнее имеет фаску как средство уплотнения и фиксации в колпачке и выступ для фиксации поворота пробки, при этом пробка имеет углубление квадратной или овальной формы, соответствующей форме сечения сливного патрубка, осевой канал, оканчивающийся в верхней части отверстием для контактирования со вставляемым или устанавливаемым через это отверстие, выполненное в донышке колпачка, сливным патрубком, и в нижней части сообщающийся с пропускным отверстием, выполненным на боковой конической, сферической или игольчатой части пробки, и торцевую фаску для обеспечения посадки пробки в гнезде на необходимую глубину, а гнездо имеет на своей боковой стенке выходное отверстие для соединения полости емкости при ее откупоривании с осевым каналом пробки при повороте пробки в положение, в котором пропускное отверстие пробки совмещено с выходным отверстием гнезда.

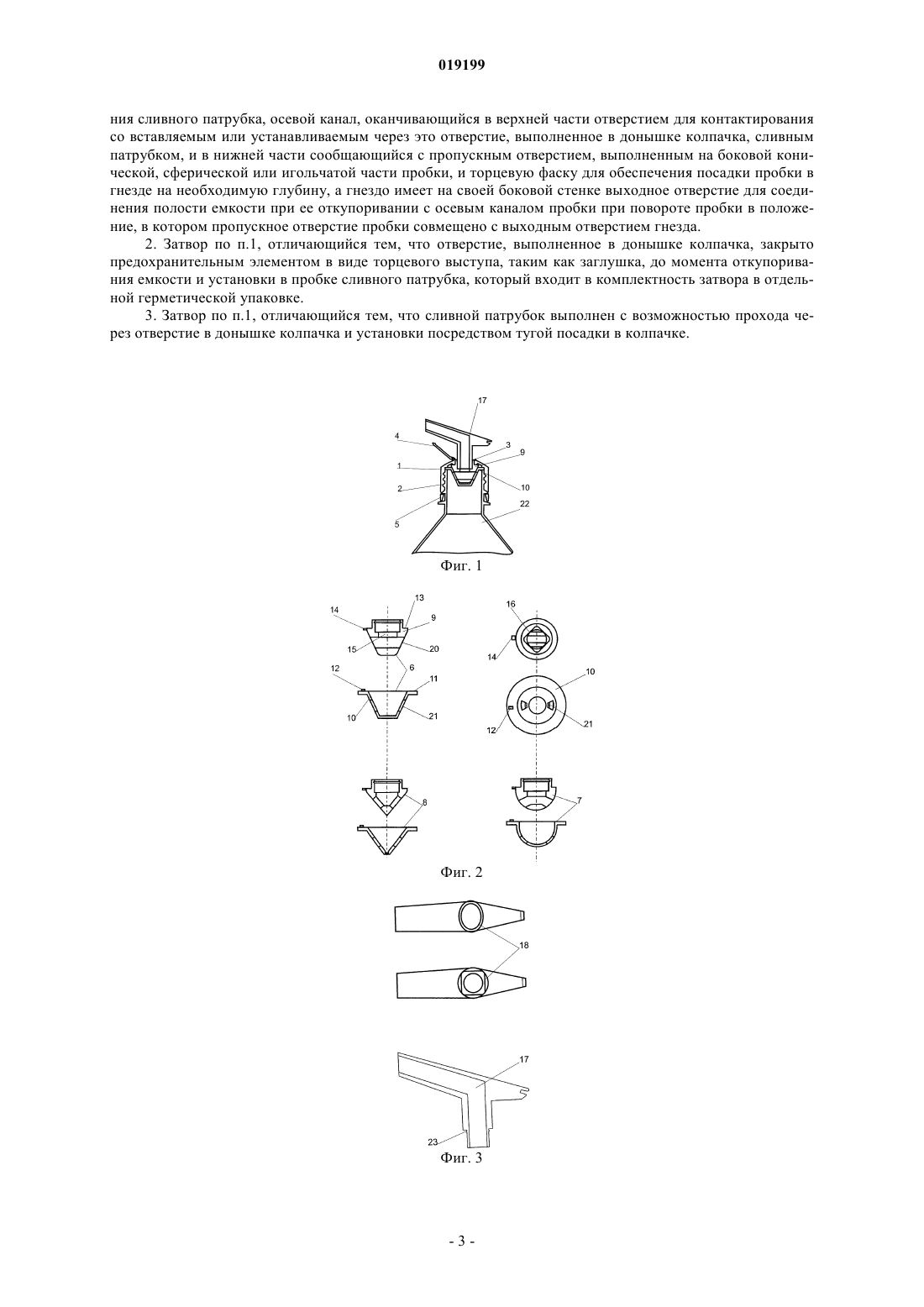

2. Затвор по п.1, отличающийся тем, что отверстие, выполненное в донышке колпачка, закрыто предохранительным элементом в виде торцевого выступа, таким как заглушка, до момента откупоривания емкости и установки в пробке сливного патрубка, который входит в комплектность затвора в отдельной герметической упаковке.
3. Затвор по п.1, отличающийся тем, что сливной патрубок выполнен с возможностью прохода через отверстие в донышке колпачка и установки посредством тугой посадки в колпачке.

Текст

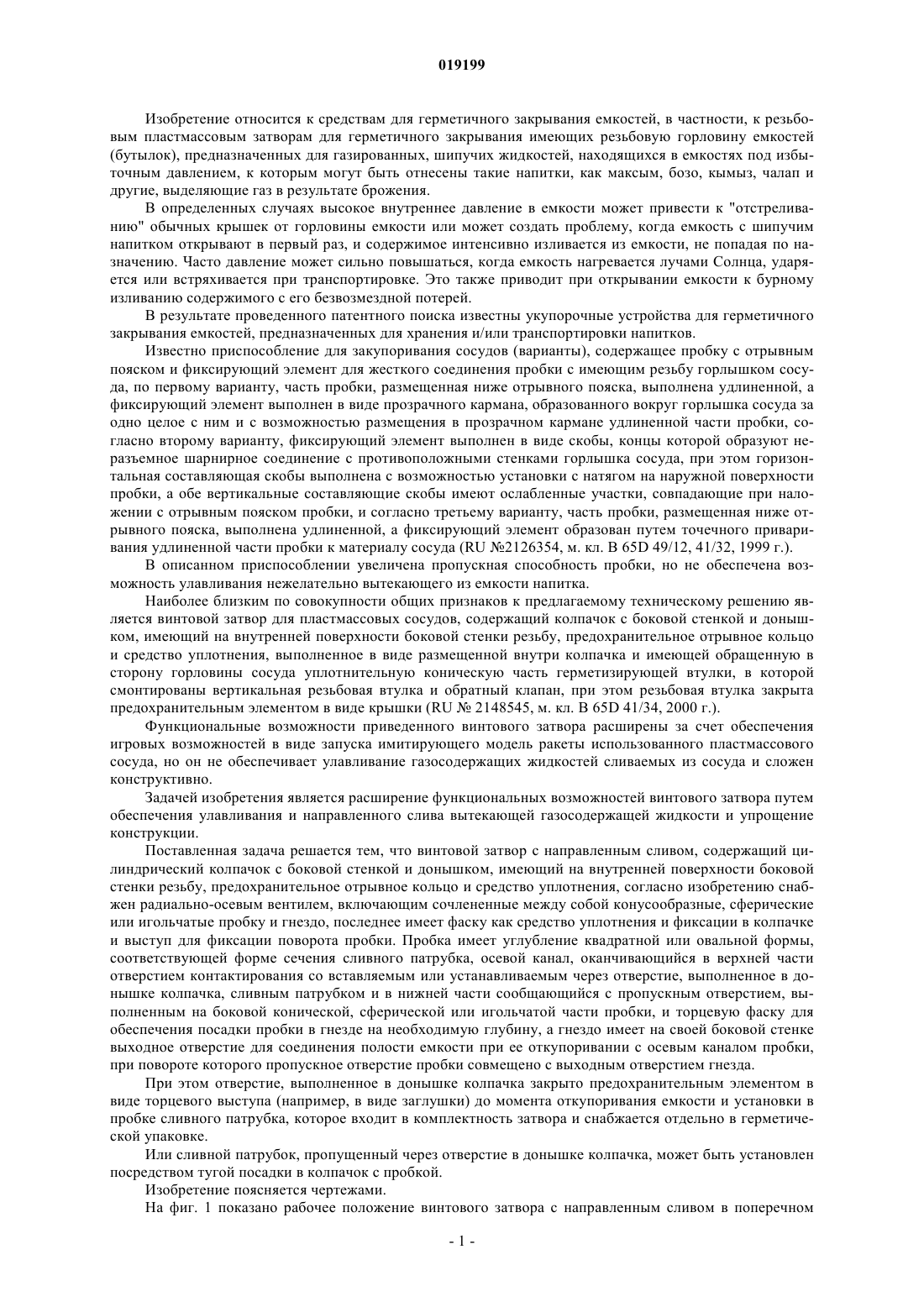

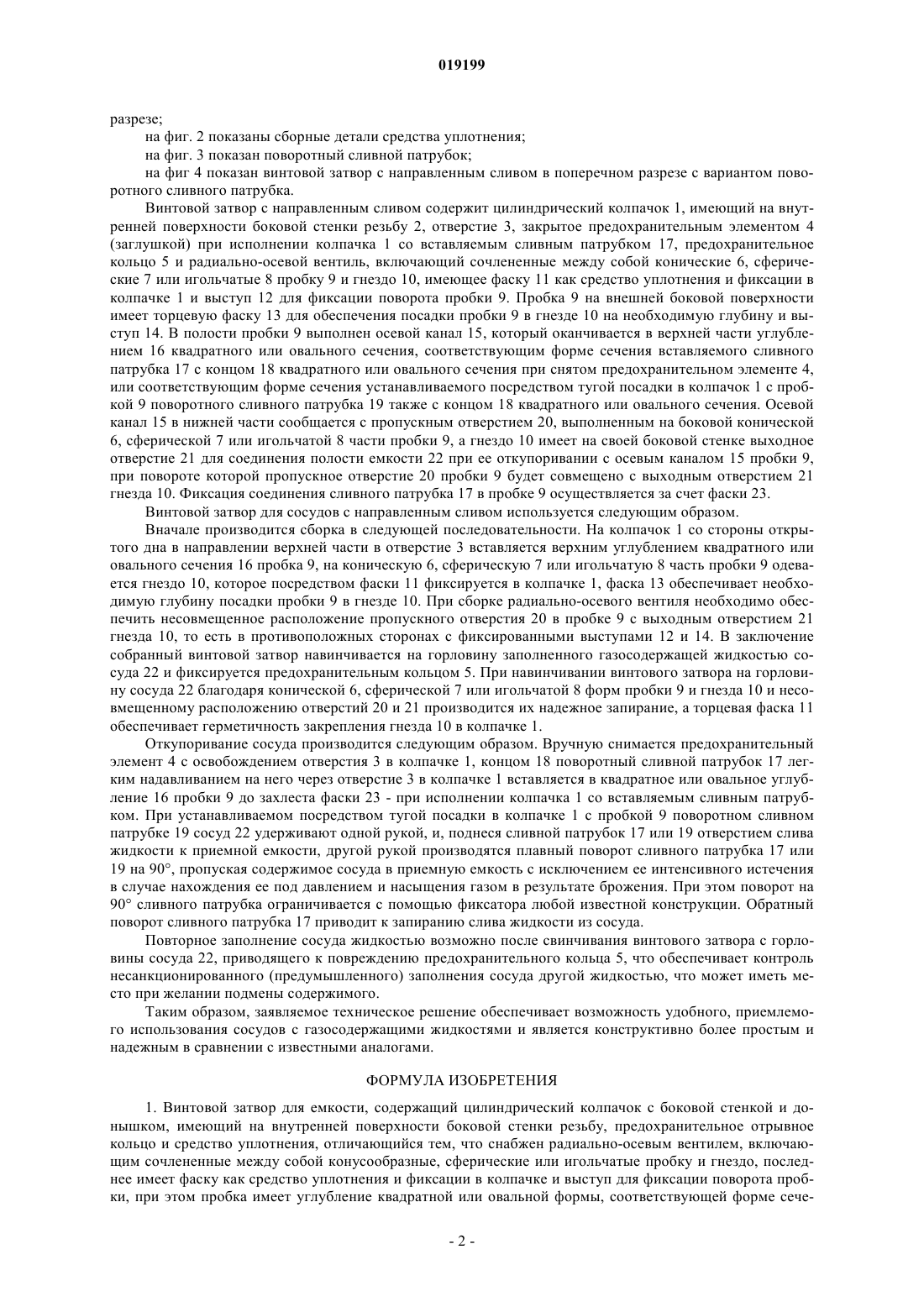

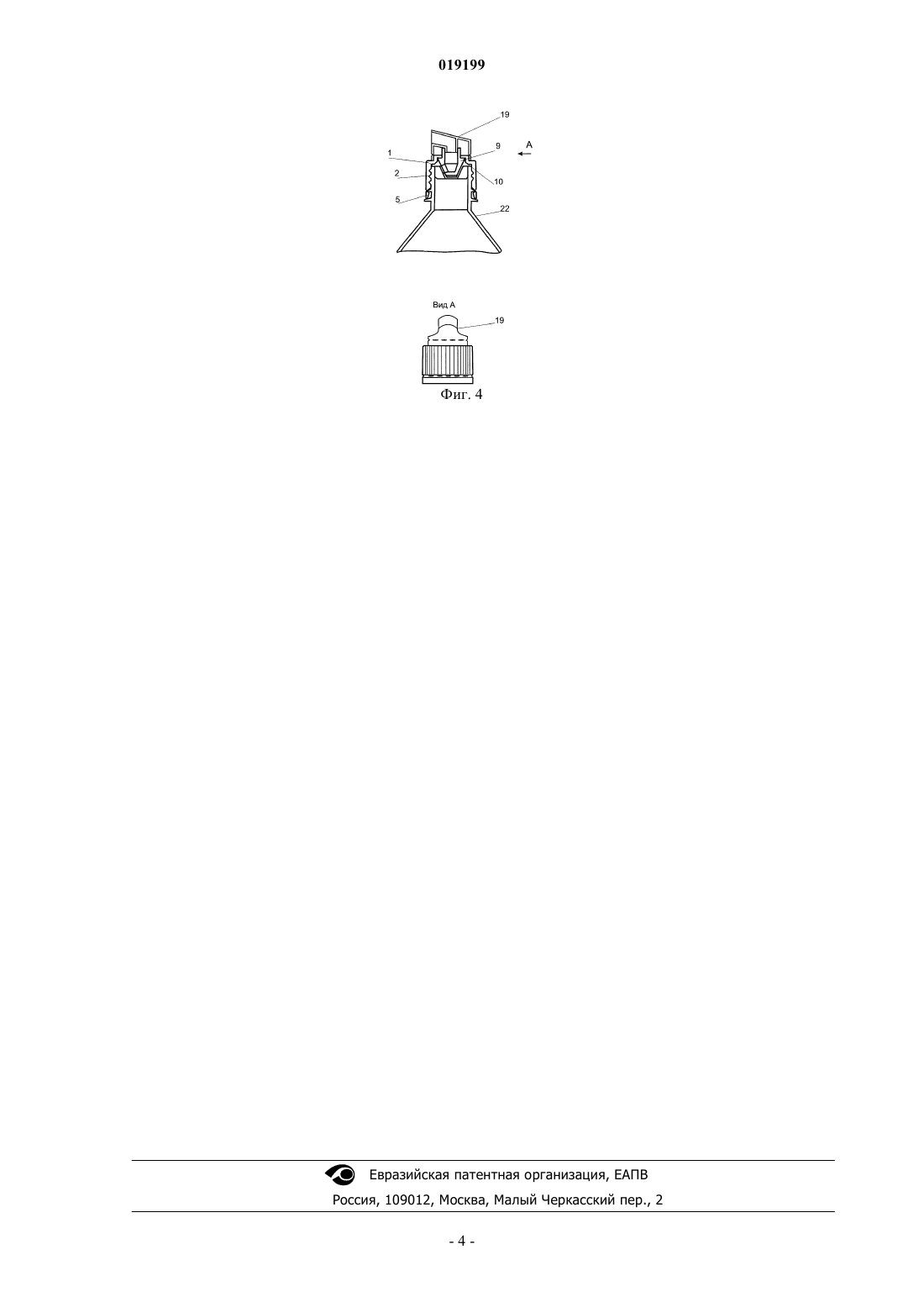

Изобретение относится к средствам для герметичного закрывания емкостей, в частности к резьбовым пластмассовым затворам для герметичного закрывания имеющих резьбовую горловину емкостей (бутылок), предназначенных для газированных, шипучих жидкостей, находящихся в емкостях под избыточным давлением, к которым могут быть отнесены такие напитки как"максым", "бозо", "кымыз", "чалап" и другие, выделяющие газ в результате брожения. Винтовой затвор для емкости, содержащий цилиндрический колпачок с боковой стенкой и донышком,имеющий на внутренней поверхности боковой стенки резьбу, предохранительное отрывное кольцо и средство уплотнения согласно изобретению снабжен радиально-осевым вентилем,включающим сочлененные между собой конусообразные, сферические или игольчатые пробку и гнездо, последнее имеет фаску как средство уплотнения и фиксации в колпачке и выступ для фиксации поворота пробки, при этом пробка имеет углубление квадратной или овальной формы,соответствующей форме сечения сливного патрубка, осевой канал, оканчивающийся в верхней части отверстием для контактирования со вставляемым или устанавливаемым через это отверстие,выполненное в донышке колпачка, сливным патрубком, и в нижней части сообщающийся с пропускным отверстием, выполненным на боковой конической, сферической или игольчатой части пробки и торцевую фаску для обеспечения посадки пробки в гнезде на необходимую глубину,а гнездо имеет на своей боковой стенке выходное отверстие для соединения полости емкости при ее откупоривании с осевым каналом пробки при повороте пробки в положение, в котором пропускное отверстие пробки совмещено с выходным отверстием гнезда. Отверстие, выполненное в донышке колпачка, закрыто предохранительным элементом в виде торцевого выступа, таким как заглушка, до момента откупоривания емкости и установки в пробке сливного патрубка, который входит в комплектность затвора в отдельной герметической упаковке. Сливной патрубок выполнен с возможностью прохода через отверстие в донышке колпачка и установки посредством тугой посадки в колпачке.(71)(72)(73) Заявитель, изобретатель и патентовладелец: МАКСУТАЛИЕВ НУРЛАН КУБАТОВИЧ; МАКСУТАЛИЕВ НУРДИН КУБАТОВИЧ (KG) Изобретение относится к средствам для герметичного закрывания емкостей, в частности, к резьбовым пластмассовым затворам для герметичного закрывания имеющих резьбовую горловину емкостей(бутылок), предназначенных для газированных, шипучих жидкостей, находящихся в емкостях под избыточным давлением, к которым могут быть отнесены такие напитки, как максым, бозо, кымыз, чалап и другие, выделяющие газ в результате брожения. В определенных случаях высокое внутреннее давление в емкости может привести к "отстреливанию" обычных крышек от горловины емкости или может создать проблему, когда емкость с шипучим напитком открывают в первый раз, и содержимое интенсивно изливается из емкости, не попадая по назначению. Часто давление может сильно повышаться, когда емкость нагревается лучами Солнца, ударяется или встряхивается при транспортировке. Это также приводит при открывании емкости к бурному изливанию содержимого с его безвозмездной потерей. В результате проведенного патентного поиска известны укупорочные устройства для герметичного закрывания емкостей, предназначенных для хранения и/или транспортировки напитков. Известно приспособление для закупоривания сосудов (варианты), содержащее пробку с отрывным пояском и фиксирующий элемент для жесткого соединения пробки с имеющим резьбу горлышком сосуда, по первому варианту, часть пробки, размещенная ниже отрывного пояска, выполнена удлиненной, а фиксирующий элемент выполнен в виде прозрачного кармана, образованного вокруг горлышка сосуда за одно целое с ним и с возможностью размещения в прозрачном кармане удлиненной части пробки, согласно второму варианту, фиксирующий элемент выполнен в виде скобы, концы которой образуют неразъемное шарнирное соединение с противоположными стенками горлышка сосуда, при этом горизонтальная составляющая скобы выполнена с возможностью установки с натягом на наружной поверхности пробки, а обе вертикальные составляющие скобы имеют ослабленные участки, совпадающие при наложении с отрывным пояском пробки, и согласно третьему варианту, часть пробки, размещенная ниже отрывного пояска, выполнена удлиненной, а фиксирующий элемент образован путем точечного приваривания удлиненной части пробки к материалу сосуда (RU 2126354, м. кл. В 65D 49/12, 41/32, 1999 г.). В описанном приспособлении увеличена пропускная способность пробки, но не обеспечена возможность улавливания нежелательно вытекающего из емкости напитка. Наиболее близким по совокупности общих признаков к предлагаемому техническому решению является винтовой затвор для пластмассовых сосудов, содержащий колпачок с боковой стенкой и донышком, имеющий на внутренней поверхности боковой стенки резьбу, предохранительное отрывное кольцо и средство уплотнения, выполненное в виде размещенной внутри колпачка и имеющей обращенную в сторону горловины сосуда уплотнительную коническую часть герметизирующей втулки, в которой смонтированы вертикальная резьбовая втулка и обратный клапан, при этом резьбовая втулка закрыта предохранительным элементом в виде крышки (RU2148545, м. кл. В 65D 41/34, 2000 г.). Функциональные возможности приведенного винтового затвора расширены за счет обеспечения игровых возможностей в виде запуска имитирующего модель ракеты использованного пластмассового сосуда, но он не обеспечивает улавливание газосодержащих жидкостей сливаемых из сосуда и сложен конструктивно. Задачей изобретения является расширение функциональных возможностей винтового затвора путем обеспечения улавливания и направленного слива вытекающей газосодержащей жидкости и упрощение конструкции. Поставленная задача решается тем, что винтовой затвор с направленным сливом, содержащий цилиндрический колпачок с боковой стенкой и донышком, имеющий на внутренней поверхности боковой стенки резьбу, предохранительное отрывное кольцо и средство уплотнения, согласно изобретению снабжен радиально-осевым вентилем, включающим сочлененные между собой конусообразные, сферические или игольчатые пробку и гнездо, последнее имеет фаску как средство уплотнения и фиксации в колпачке и выступ для фиксации поворота пробки. Пробка имеет углубление квадратной или овальной формы,соответствующей форме сечения сливного патрубка, осевой канал, оканчивающийся в верхней части отверстием контактирования со вставляемым или устанавливаемым через отверстие, выполненное в донышке колпачка, сливным патрубком и в нижней части сообщающийся с пропускным отверстием, выполненным на боковой конической, сферической или игольчатой части пробки, и торцевую фаску для обеспечения посадки пробки в гнезде на необходимую глубину, а гнездо имеет на своей боковой стенке выходное отверстие для соединения полости емкости при ее откупоривании с осевым каналом пробки,при повороте которого пропускное отверстие пробки совмещено с выходным отверстием гнезда. При этом отверстие, выполненное в донышке колпачка закрыто предохранительным элементом в виде торцевого выступа (например, в виде заглушки) до момента откупоривания емкости и установки в пробке сливного патрубка, которое входит в комплектность затвора и снабжается отдельно в герметической упаковке. Или сливной патрубок, пропущенный через отверстие в донышке колпачка, может быть установлен посредством тугой посадки в колпачок с пробкой. Изобретение поясняется чертежами. На фиг. 1 показано рабочее положение винтового затвора с направленным сливом в поперечном разрезе; на фиг. 2 показаны сборные детали средства уплотнения; на фиг. 3 показан поворотный сливной патрубок; на фиг 4 показан винтовой затвор с направленным сливом в поперечном разрезе с вариантом поворотного сливного патрубка. Винтовой затвор с направленным сливом содержит цилиндрический колпачок 1, имеющий на внутренней поверхности боковой стенки резьбу 2, отверстие 3, закрытое предохранительным элементом 4(заглушкой) при исполнении колпачка 1 со вставляемым сливным патрубком 17, предохранительное кольцо 5 и радиально-осевой вентиль, включающий сочлененные между собой конические 6, сферические 7 или игольчатые 8 пробку 9 и гнездо 10, имеющее фаску 11 как средство уплотнения и фиксации в колпачке 1 и выступ 12 для фиксации поворота пробки 9. Пробка 9 на внешней боковой поверхности имеет торцевую фаску 13 для обеспечения посадки пробки 9 в гнезде 10 на необходимую глубину и выступ 14. В полости пробки 9 выполнен осевой канал 15, который оканчивается в верхней части углублением 16 квадратного или овального сечения, соответствующим форме сечения вставляемого сливного патрубка 17 с концом 18 квадратного или овального сечения при снятом предохранительном элементе 4,или соответствующим форме сечения устанавливаемого посредством тугой посадки в колпачок 1 с пробкой 9 поворотного сливного патрубка 19 также с концом 18 квадратного или овального сечения. Осевой канал 15 в нижней части сообщается с пропускным отверстием 20, выполненным на боковой конической 6, сферической 7 или игольчатой 8 части пробки 9, а гнездо 10 имеет на своей боковой стенке выходное отверстие 21 для соединения полости емкости 22 при ее откупоривании с осевым каналом 15 пробки 9,при повороте которой пропускное отверстие 20 пробки 9 будет совмещено с выходным отверстием 21 гнезда 10. Фиксация соединения сливного патрубка 17 в пробке 9 осуществляется за счет фаски 23. Винтовой затвор для сосудов с направленным сливом используется следующим образом. Вначале производится сборка в следующей последовательности. На колпачок 1 со стороны открытого дна в направлении верхней части в отверстие 3 вставляется верхним углублением квадратного или овального сечения 16 пробка 9, на коническую 6, сферическую 7 или игольчатую 8 часть пробки 9 одевается гнездо 10, которое посредством фаски 11 фиксируется в колпачке 1, фаска 13 обеспечивает необходимую глубину посадки пробки 9 в гнезде 10. При сборке радиально-осевого вентиля необходимо обеспечить несовмещенное расположение пропускного отверстия 20 в пробке 9 с выходным отверстием 21 гнезда 10, то есть в противоположных сторонах с фиксированными выступами 12 и 14. В заключение собранный винтовой затвор навинчивается на горловину заполненного газосодержащей жидкостью сосуда 22 и фиксируется предохранительным кольцом 5. При навинчивании винтового затвора на горловину сосуда 22 благодаря конической 6, сферической 7 или игольчатой 8 форм пробки 9 и гнезда 10 и несовмещенному расположению отверстий 20 и 21 производится их надежное запирание, а торцевая фаска 11 обеспечивает герметичность закрепления гнезда 10 в колпачке 1. Откупоривание сосуда производится следующим образом. Вручную снимается предохранительный элемент 4 с освобождением отверстия 3 в колпачке 1, концом 18 поворотный сливной патрубок 17 легким надавливанием на него через отверстие 3 в колпачке 1 вставляется в квадратное или овальное углубление 16 пробки 9 до захлеста фаски 23 - при исполнении колпачка 1 со вставляемым сливным патрубком. При устанавливаемом посредством тугой посадки в колпачке 1 с пробкой 9 поворотном сливном патрубке 19 сосуд 22 удерживают одной рукой, и, поднеся сливной патрубок 17 или 19 отверстием слива жидкости к приемной емкости, другой рукой производятся плавный поворот сливного патрубка 17 или 19 на 90, пропуская содержимое сосуда в приемную емкость с исключением ее интенсивного истечения в случае нахождения ее под давлением и насыщения газом в результате брожения. При этом поворот на 90 сливного патрубка ограничивается с помощью фиксатора любой известной конструкции. Обратный поворот сливного патрубка 17 приводит к запиранию слива жидкости из сосуда. Повторное заполнение сосуда жидкостью возможно после свинчивания винтового затвора с горловины сосуда 22, приводящего к повреждению предохранительного кольца 5, что обеспечивает контроль несанкционированного (предумышленного) заполнения сосуда другой жидкостью, что может иметь место при желании подмены содержимого. Таким образом, заявляемое техническое решение обеспечивает возможность удобного, приемлемого использования сосудов с газосодержащими жидкостями и является конструктивно более простым и надежным в сравнении с известными аналогами. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Винтовой затвор для емкости, содержащий цилиндрический колпачок с боковой стенкой и донышком, имеющий на внутренней поверхности боковой стенки резьбу, предохранительное отрывное кольцо и средство уплотнения, отличающийся тем, что снабжен радиально-осевым вентилем, включающим сочлененные между собой конусообразные, сферические или игольчатые пробку и гнездо, последнее имеет фаску как средство уплотнения и фиксации в колпачке и выступ для фиксации поворота пробки, при этом пробка имеет углубление квадратной или овальной формы, соответствующей форме сече-2 019199 ния сливного патрубка, осевой канал, оканчивающийся в верхней части отверстием для контактирования со вставляемым или устанавливаемым через это отверстие, выполненное в донышке колпачка, сливным патрубком, и в нижней части сообщающийся с пропускным отверстием, выполненным на боковой конической, сферической или игольчатой части пробки, и торцевую фаску для обеспечения посадки пробки в гнезде на необходимую глубину, а гнездо имеет на своей боковой стенке выходное отверстие для соединения полости емкости при ее откупоривании с осевым каналом пробки при повороте пробки в положение, в котором пропускное отверстие пробки совмещено с выходным отверстием гнезда. 2. Затвор по п.1, отличающийся тем, что отверстие, выполненное в донышке колпачка, закрыто предохранительным элементом в виде торцевого выступа, таким как заглушка, до момента откупоривания емкости и установки в пробке сливного патрубка, который входит в комплектность затвора в отдельной герметической упаковке. 3. Затвор по п.1, отличающийся тем, что сливной патрубок выполнен с возможностью прохода через отверстие в донышке колпачка и установки посредством тугой посадки в колпачке.
МПК / Метки
МПК: B65D 47/26
Метки: сливом, направленным, винтовой, затвор
