Запорная планка для замка с пружинной щеколдой

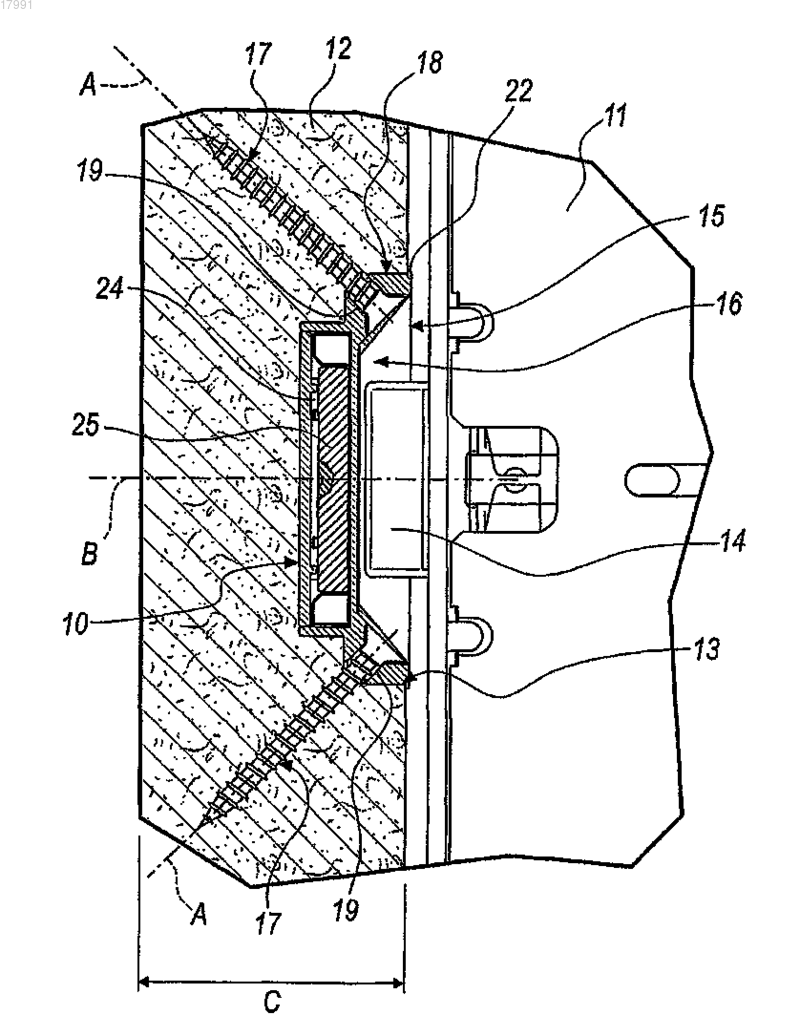

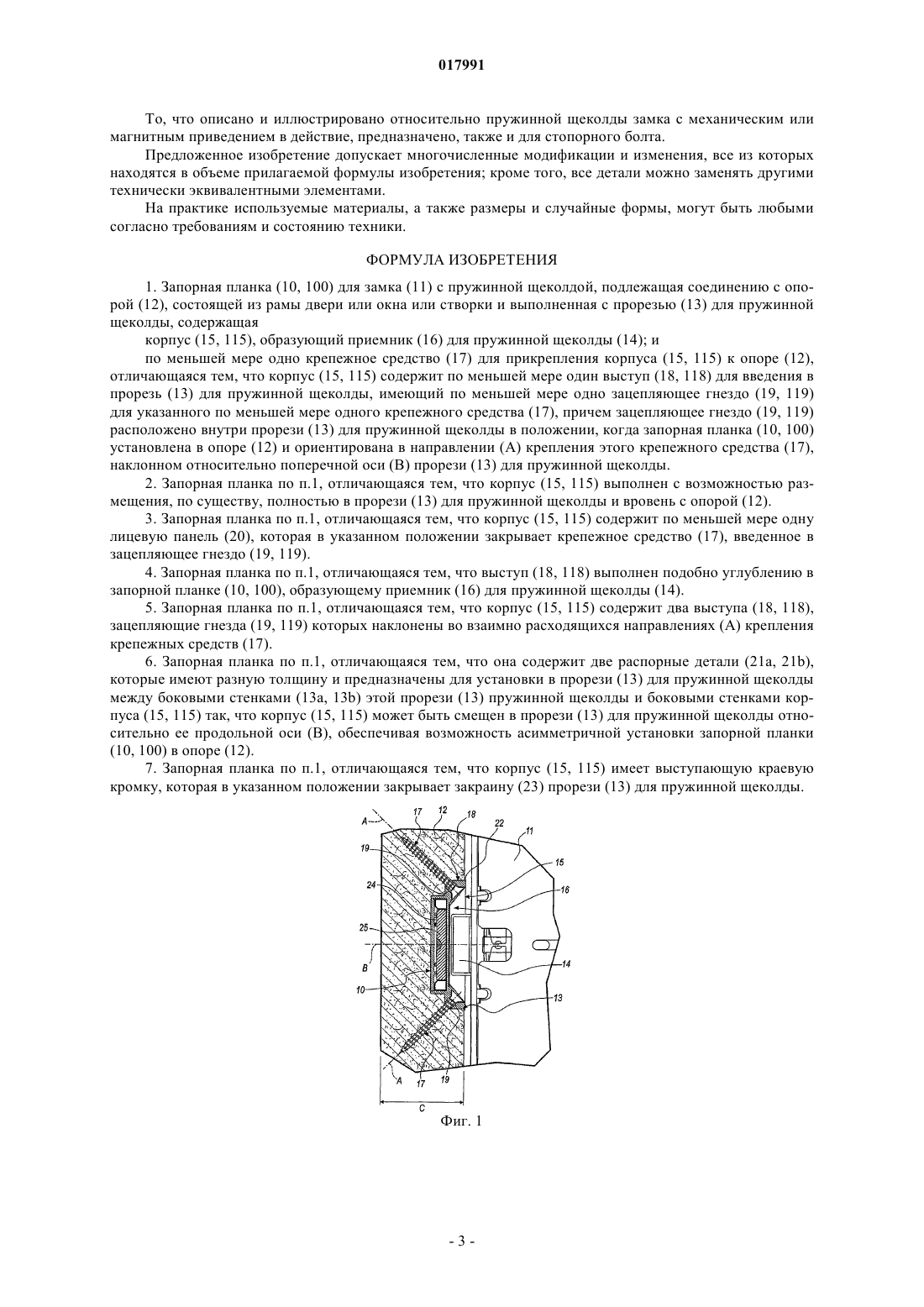

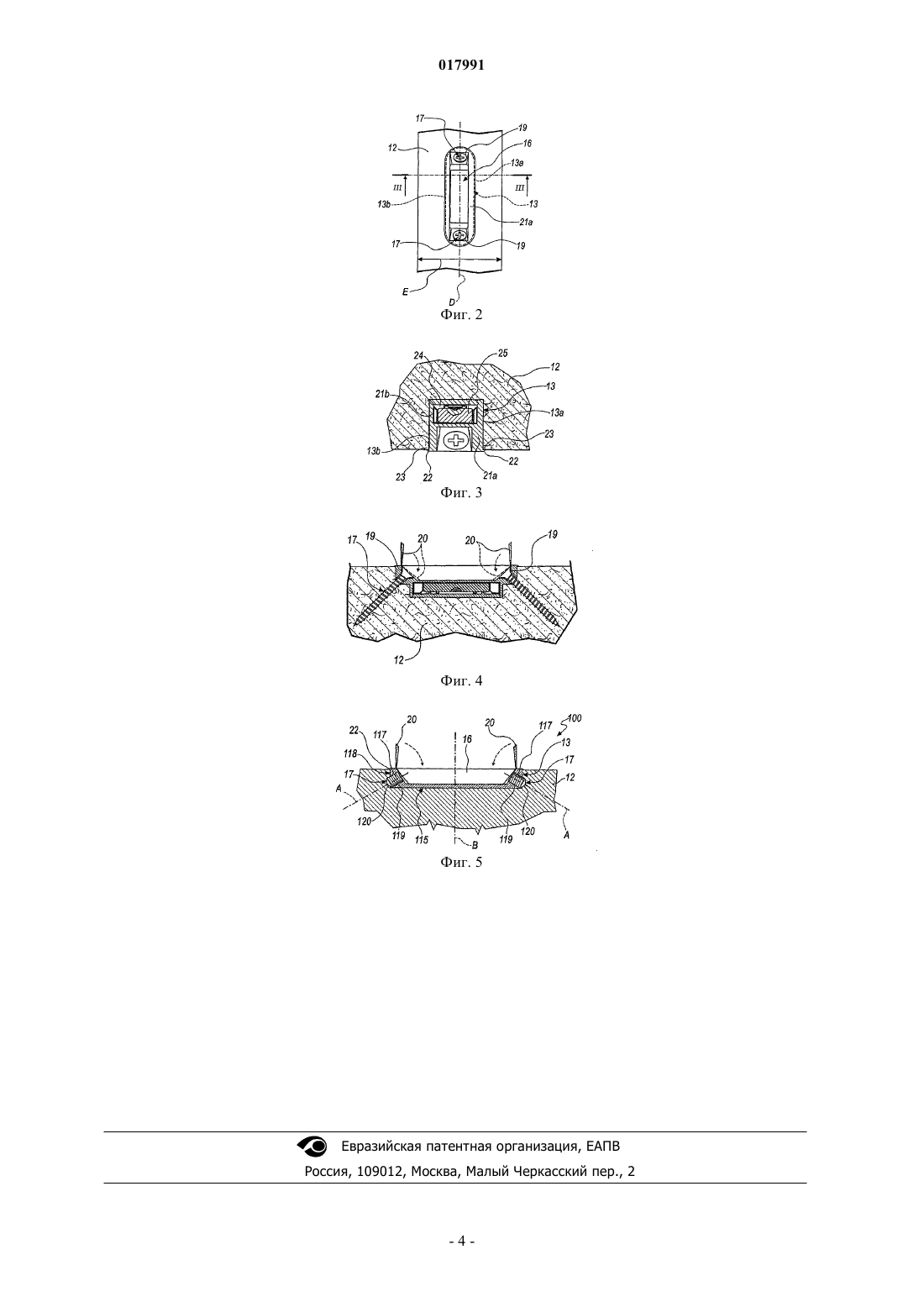

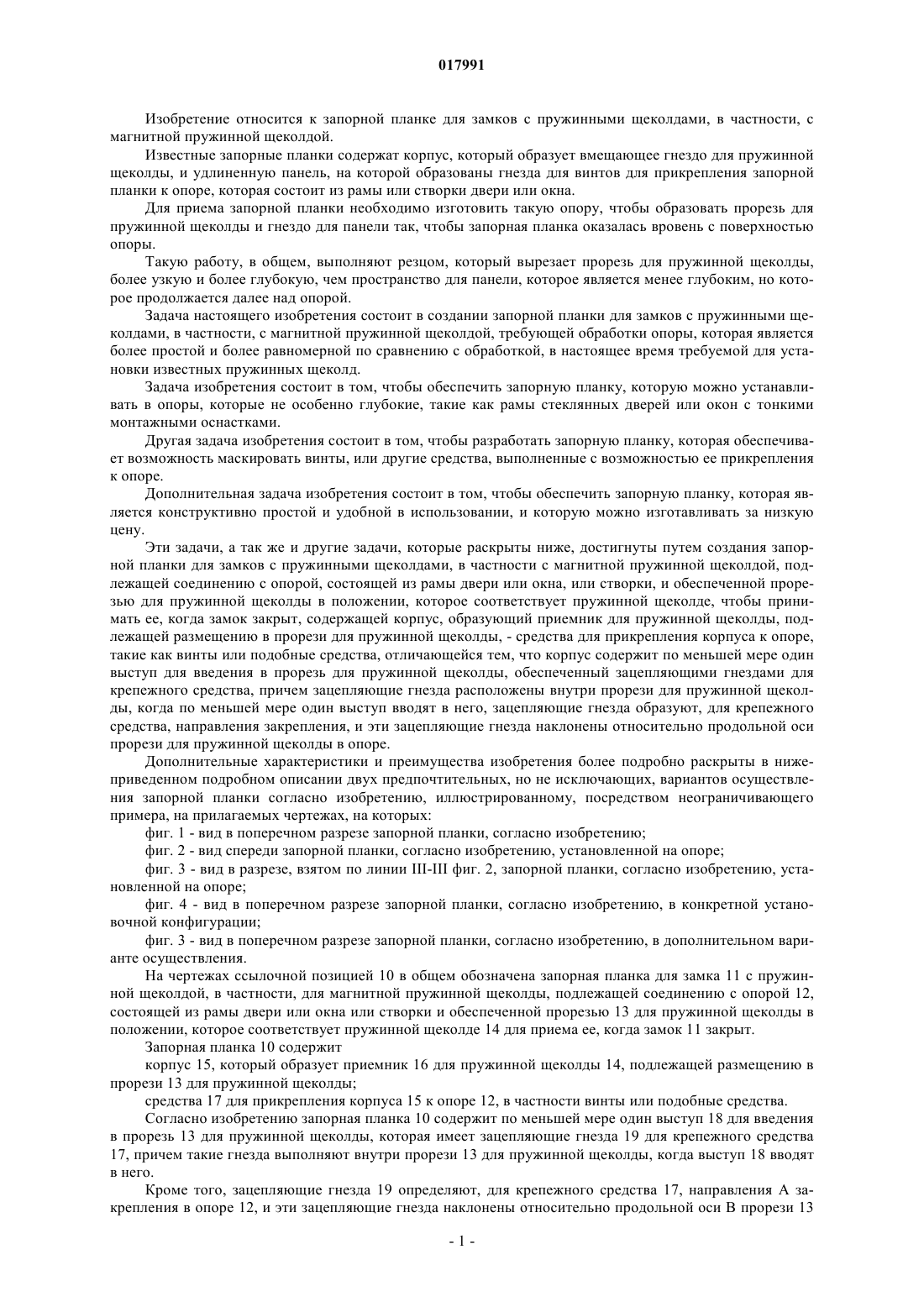

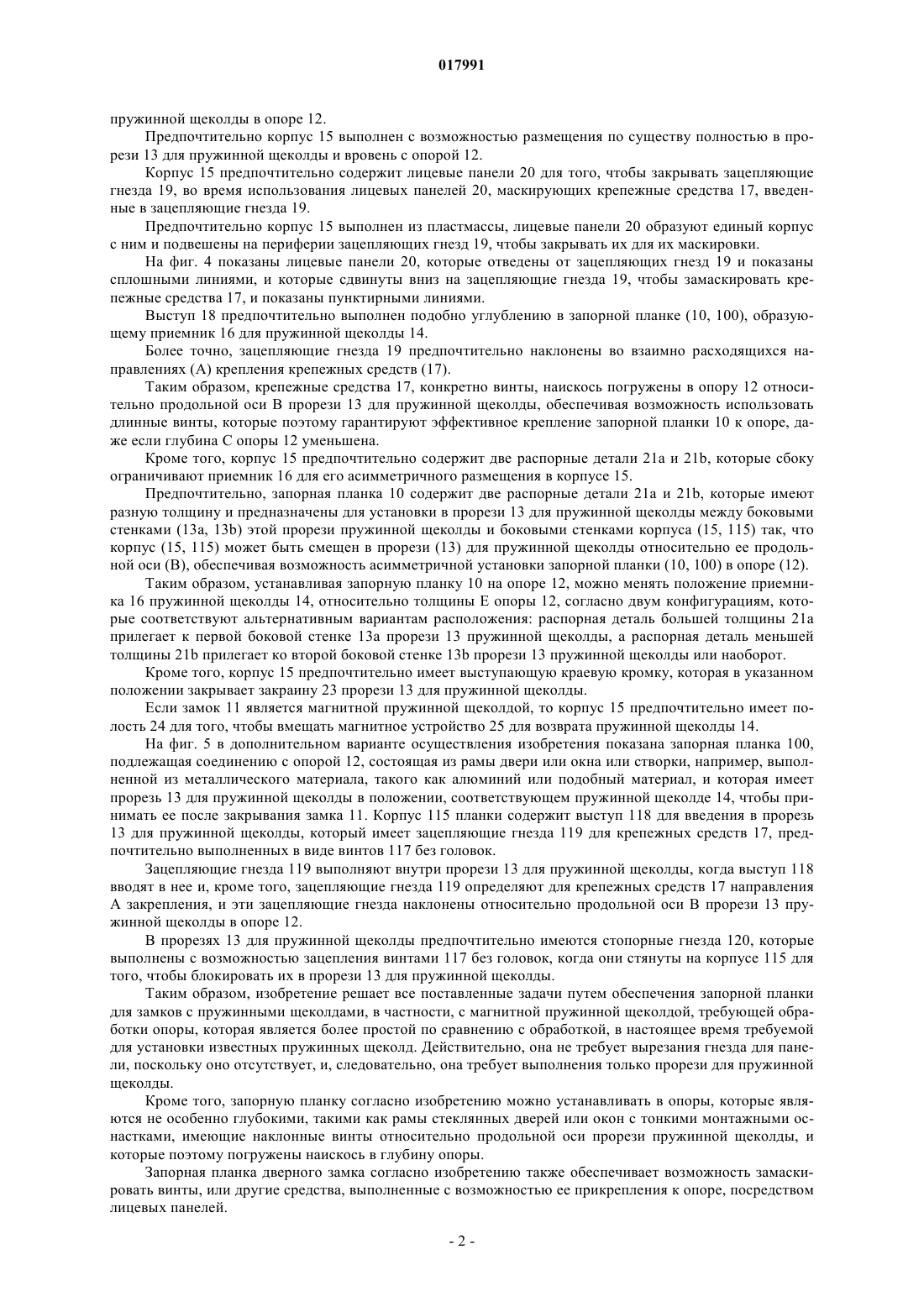

ЗАПОРНАЯ ПЛАНКА ДЛЯ ЗАМКА С ПРУЖИННОЙ ЩЕКОЛДОЙ Заявлена запорная планка (10) для замков (11) с пружинными щеколдами, в частности с магнитной пружинной щеколдой, подлежащая соединению с опорой (12), состоящей из рамы двери или окна или створки и обеспеченная прорезью (13) для пружинной щеколды в положении, которое соответствует пружинной щеколде (14) для ее приема, когда замок (11) закрыт, содержащая корпус(15), который образует приемник (16) для пружинной щеколды (14), подлежащей размещению в прорези (13) для пружинной щеколды; средства (17) для прикрепления корпуса (15) к опоре (12),такие как винты или подобные средства. Корпус (15) содержит по меньшей мере один выступ(18) для введения в прорезь (13) для пружинной щеколды, который имеет зацепляющие гнезда(19) для крепежных средств (17), причем зацепляющие гнезда (19) расположены внутри прорези(13) для пружинной щеколды в положении, когда запорная планка (10, 100) установлена в опоре(12), и ориентирована в направлении (A) крепления этого крепежного средства (17), наклонном относительно поперечной оси (B) прорези (13) для пружинной щеколды (13). Зацепляющие гнезда (19) дополнительно определяют для крепежных средств (17) направления (A) закрепления,при этом зацепляющие гнезда наклонены относительно продольной оси (B) прорези (13) для пружинной щеколды в опоре (12). Альбан Антонио Марио (IT) Медведев В.Н. (RU) Изобретение относится к запорной планке для замков с пружинными щеколдами, в частности, с магнитной пружинной щеколдой. Известные запорные планки содержат корпус, который образует вмещающее гнездо для пружинной щеколды, и удлиненную панель, на которой образованы гнезда для винтов для прикрепления запорной планки к опоре, которая состоит из рамы или створки двери или окна. Для приема запорной планки необходимо изготовить такую опору, чтобы образовать прорезь для пружинной щеколды и гнездо для панели так, чтобы запорная планка оказалась вровень с поверхностью опоры. Такую работу, в общем, выполняют резцом, который вырезает прорезь для пружинной щеколды,более узкую и более глубокую, чем пространство для панели, которое является менее глубоким, но которое продолжается далее над опорой. Задача настоящего изобретения состоит в создании запорной планки для замков с пружинными щеколдами, в частности, с магнитной пружинной щеколдой, требующей обработки опоры, которая является более простой и более равномерной по сравнению с обработкой, в настоящее время требуемой для установки известных пружинных щеколд. Задача изобретения состоит в том, чтобы обеспечить запорную планку, которую можно устанавливать в опоры, которые не особенно глубокие, такие как рамы стеклянных дверей или окон с тонкими монтажными оснастками. Другая задача изобретения состоит в том, чтобы разработать запорную планку, которая обеспечивает возможность маскировать винты, или другие средства, выполненные с возможностью ее прикрепления к опоре. Дополнительная задача изобретения состоит в том, чтобы обеспечить запорную планку, которая является конструктивно простой и удобной в использовании, и которую можно изготавливать за низкую цену. Эти задачи, а так же и другие задачи, которые раскрыты ниже, достигнуты путем создания запорной планки для замков с пружинными щеколдами, в частности с магнитной пружинной щеколдой, подлежащей соединению с опорой, состоящей из рамы двери или окна, или створки, и обеспеченной прорезью для пружинной щеколды в положении, которое соответствует пружинной щеколде, чтобы принимать ее, когда замок закрыт, содержащей корпус, образующий приемник для пружинной щеколды, подлежащей размещению в прорези для пружинной щеколды, - средства для прикрепления корпуса к опоре,такие как винты или подобные средства, отличающейся тем, что корпус содержит по меньшей мере один выступ для введения в прорезь для пружинной щеколды, обеспеченный зацепляющими гнездами для крепежного средства, причем зацепляющие гнезда расположены внутри прорези для пружинной щеколды, когда по меньшей мере один выступ вводят в него, зацепляющие гнезда образуют, для крепежного средства, направления закрепления, и эти зацепляющие гнезда наклонены относительно продольной оси прорези для пружинной щеколды в опоре. Дополнительные характеристики и преимущества изобретения более подробно раскрыты в нижеприведенном подробном описании двух предпочтительных, но не исключающих, вариантов осуществления запорной планки согласно изобретению, иллюстрированному, посредством неограничивающего примера, на прилагаемых чертежах, на которых: фиг. 1 - вид в поперечном разрезе запорной планки, согласно изобретению; фиг. 2 - вид спереди запорной планки, согласно изобретению, установленной на опоре; фиг. 3 - вид в разрезе, взятом по линии III-III фиг. 2, запорной планки, согласно изобретению, установленной на опоре; фиг. 4 - вид в поперечном разрезе запорной планки, согласно изобретению, в конкретной установочной конфигурации; фиг. 3 - вид в поперечном разрезе запорной планки, согласно изобретению, в дополнительном варианте осуществления. На чертежах ссылочной позицией 10 в общем обозначена запорная планка для замка 11 с пружинной щеколдой, в частности, для магнитной пружинной щеколды, подлежащей соединению с опорой 12,состоящей из рамы двери или окна или створки и обеспеченной прорезью 13 для пружинной щеколды в положении, которое соответствует пружинной щеколде 14 для приема ее, когда замок 11 закрыт. Запорная планка 10 содержит корпус 15, который образует приемник 16 для пружинной щеколды 14, подлежащей размещению в прорези 13 для пружинной щеколды; средства 17 для прикрепления корпуса 15 к опоре 12, в частности винты или подобные средства. Согласно изобретению запорная планка 10 содержит по меньшей мере один выступ 18 для введения в прорезь 13 для пружинной щеколды, которая имеет зацепляющие гнезда 19 для крепежного средства 17, причем такие гнезда выполняют внутри прорези 13 для пружинной щеколды, когда выступ 18 вводят в него. Кроме того, зацепляющие гнезда 19 определяют, для крепежного средства 17, направления А закрепления в опоре 12, и эти зацепляющие гнезда наклонены относительно продольной оси В прорези 13 пружинной щеколды в опоре 12. Предпочтительно корпус 15 выполнен с возможностью размещения по существу полностью в прорези 13 для пружинной щеколды и вровень с опорой 12. Корпус 15 предпочтительно содержит лицевые панели 20 для того, чтобы закрывать зацепляющие гнезда 19, во время использования лицевых панелей 20, маскирующих крепежные средства 17, введенные в зацепляющие гнезда 19. Предпочтительно корпус 15 выполнен из пластмассы, лицевые панели 20 образуют единый корпус с ним и подвешены на периферии зацепляющих гнезд 19, чтобы закрывать их для их маскировки. На фиг. 4 показаны лицевые панели 20, которые отведены от зацепляющих гнезд 19 и показаны сплошными линиями, и которые сдвинуты вниз на зацепляющие гнезда 19, чтобы замаскировать крепежные средства 17, и показаны пунктирными линиями. Выступ 18 предпочтительно выполнен подобно углублению в запорной планке (10, 100), образующему приемник 16 для пружинной щеколды 14. Более точно, зацепляющие гнезда 19 предпочтительно наклонены во взаимно расходящихся направлениях (A) крепления крепежных средств (17). Таким образом, крепежные средства 17, конкретно винты, наискось погружены в опору 12 относительно продольной оси В прорези 13 для пружинной щеколды, обеспечивая возможность использовать длинные винты, которые поэтому гарантируют эффективное крепление запорной планки 10 к опоре, даже если глубина С опоры 12 уменьшена. Кроме того, корпус 15 предпочтительно содержит две распорные детали 21a и 21b, которые сбоку ограничивают приемник 16 для его асимметричного размещения в корпусе 15. Предпочтительно, запорная планка 10 содержит две распорные детали 21a и 21b, которые имеют разную толщину и предназначены для установки в прорези 13 для пружинной щеколды между боковыми стенками (13a, 13b) этой прорези пружинной щеколды и боковыми стенками корпуса (15, 115) так, что корпус (15, 115) может быть смещен в прорези (13) для пружинной щеколды относительно ее продольной оси (B), обеспечивая возможность асимметричной установки запорной планки (10, 100) в опоре (12). Таким образом, устанавливая запорную планку 10 на опоре 12, можно менять положение приемника 16 пружинной щеколды 14, относительно толщины Е опоры 12, согласно двум конфигурациям, которые соответствуют альтернативным вариантам расположения: распорная деталь большей толщины 21 а прилегает к первой боковой стенке 13 а прорези 13 пружинной щеколды, а распорная деталь меньшей толщины 21b прилегает ко второй боковой стенке 13b прорези 13 пружинной щеколды или наоборот. Кроме того, корпус 15 предпочтительно имеет выступающую краевую кромку, которая в указанном положении закрывает закраину 23 прорези 13 для пружинной щеколды. Если замок 11 является магнитной пружинной щеколдой, то корпус 15 предпочтительно имеет полость 24 для того, чтобы вмещать магнитное устройство 25 для возврата пружинной щеколды 14. На фиг. 5 в дополнительном варианте осуществления изобретения показана запорная планка 100,подлежащая соединению с опорой 12, состоящая из рамы двери или окна или створки, например, выполненной из металлического материала, такого как алюминий или подобный материал, и которая имеет прорезь 13 для пружинной щеколды в положении, соответствующем пружинной щеколде 14, чтобы принимать ее после закрывания замка 11. Корпус 115 планки содержит выступ 118 для введения в прорезь 13 для пружинной щеколды, который имеет зацепляющие гнезда 119 для крепежных средств 17, предпочтительно выполненных в виде винтов 117 без головок. Зацепляющие гнезда 119 выполняют внутри прорези 13 для пружинной щеколды, когда выступ 118 вводят в нее и, кроме того, зацепляющие гнезда 119 определяют для крепежных средств 17 направления А закрепления, и эти зацепляющие гнезда наклонены относительно продольной оси В прорези 13 пружинной щеколды в опоре 12. В прорезях 13 для пружинной щеколды предпочтительно имеются стопорные гнезда 120, которые выполнены с возможностью зацепления винтами 117 без головок, когда они стянуты на корпусе 115 для того, чтобы блокировать их в прорези 13 для пружинной щеколды. Таким образом, изобретение решает все поставленные задачи путем обеспечения запорной планки для замков с пружинными щеколдами, в частности, с магнитной пружинной щеколдой, требующей обработки опоры, которая является более простой по сравнению с обработкой, в настоящее время требуемой для установки известных пружинных щеколд. Действительно, она не требует вырезания гнезда для панели, поскольку оно отсутствует, и, следовательно, она требует выполнения только прорези для пружинной щеколды. Кроме того, запорную планку согласно изобретению можно устанавливать в опоры, которые являются не особенно глубокими, такими как рамы стеклянных дверей или окон с тонкими монтажными оснастками, имеющие наклонные винты относительно продольной оси прорези пружинной щеколды, и которые поэтому погружены наискось в глубину опоры. Запорная планка дверного замка согласно изобретению также обеспечивает возможность замаскировать винты, или другие средства, выполненные с возможностью ее прикрепления к опоре, посредством лицевых панелей. То, что описано и иллюстрировано относительно пружинной щеколды замка с механическим или магнитным приведением в действие, предназначено, также и для стопорного болта. Предложенное изобретение допускает многочисленные модификации и изменения, все из которых находятся в объеме прилагаемой формулы изобретения; кроме того, все детали можно заменять другими технически эквивалентными элементами. На практике используемые материалы, а также размеры и случайные формы, могут быть любыми согласно требованиям и состоянию техники. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Запорная планка (10, 100) для замка (11) с пружинной щеколдой, подлежащая соединению с опорой (12), состоящей из рамы двери или окна или створки и выполненная с прорезью (13) для пружинной щеколды, содержащая корпус (15, 115), образующий приемник (16) для пружинной щеколды (14); и по меньшей мере одно крепежное средство (17) для прикрепления корпуса (15, 115) к опоре (12),отличающаяся тем, что корпус (15, 115) содержит по меньшей мере один выступ (18, 118) для введения в прорезь (13) для пружинной щеколды, имеющий по меньшей мере одно зацепляющее гнездо (19, 119) для указанного по меньшей мере одного крепежного средства (17), причем зацепляющее гнездо (19, 119) расположено внутри прорези (13) для пружинной щеколды в положении, когда запорная планка (10, 100) установлена в опоре (12) и ориентирована в направлении (A) крепления этого крепежного средства (17),наклонном относительно поперечной оси (B) прорези (13) для пружинной щеколды. 2. Запорная планка по п.1, отличающаяся тем, что корпус (15, 115) выполнен с возможностью размещения, по существу, полностью в прорези (13) для пружинной щеколды и вровень с опорой (12). 3. Запорная планка по п.1, отличающаяся тем, что корпус (15, 115) содержит по меньшей мере одну лицевую панель (20), которая в указанном положении закрывает крепежное средство (17), введенное в зацепляющее гнездо (19, 119). 4. Запорная планка по п.1, отличающаяся тем, что выступ (18, 118) выполнен подобно углублению в запорной планке (10, 100), образующему приемник (16) для пружинной щеколды (14). 5. Запорная планка по п.1, отличающаяся тем, что корпус (15, 115) содержит два выступа (18, 118),зацепляющие гнезда (19, 119) которых наклонены во взаимно расходящихся направлениях (A) крепления крепежных средств (17). 6. Запорная планка по п.1, отличающаяся тем, что она содержит две распорные детали (21 а, 21b),которые имеют разную толщину и предназначены для установки в прорези (13) для пружинной щеколды между боковыми стенками (13 а, 13b) этой прорези (13) пружинной щеколды и боковыми стенками корпуса (15, 115) так, что корпус (15, 115) может быть смещен в прорези (13) для пружинной щеколды относительно ее продольной оси (B), обеспечивая возможность асимметричной установки запорной планки(10, 100) в опоре (12). 7. Запорная планка по п.1, отличающаяся тем, что корпус (15, 115) имеет выступающую краевую кромку, которая в указанном положении закрывает закраину (23) прорези (13) для пружинной щеколды.
