Закрывающая край планка для покрытия пола

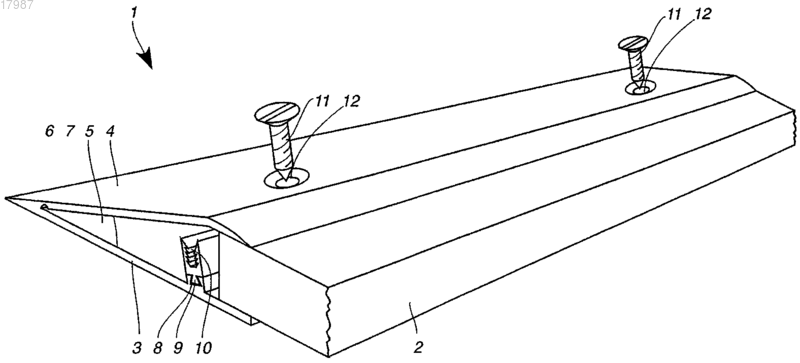

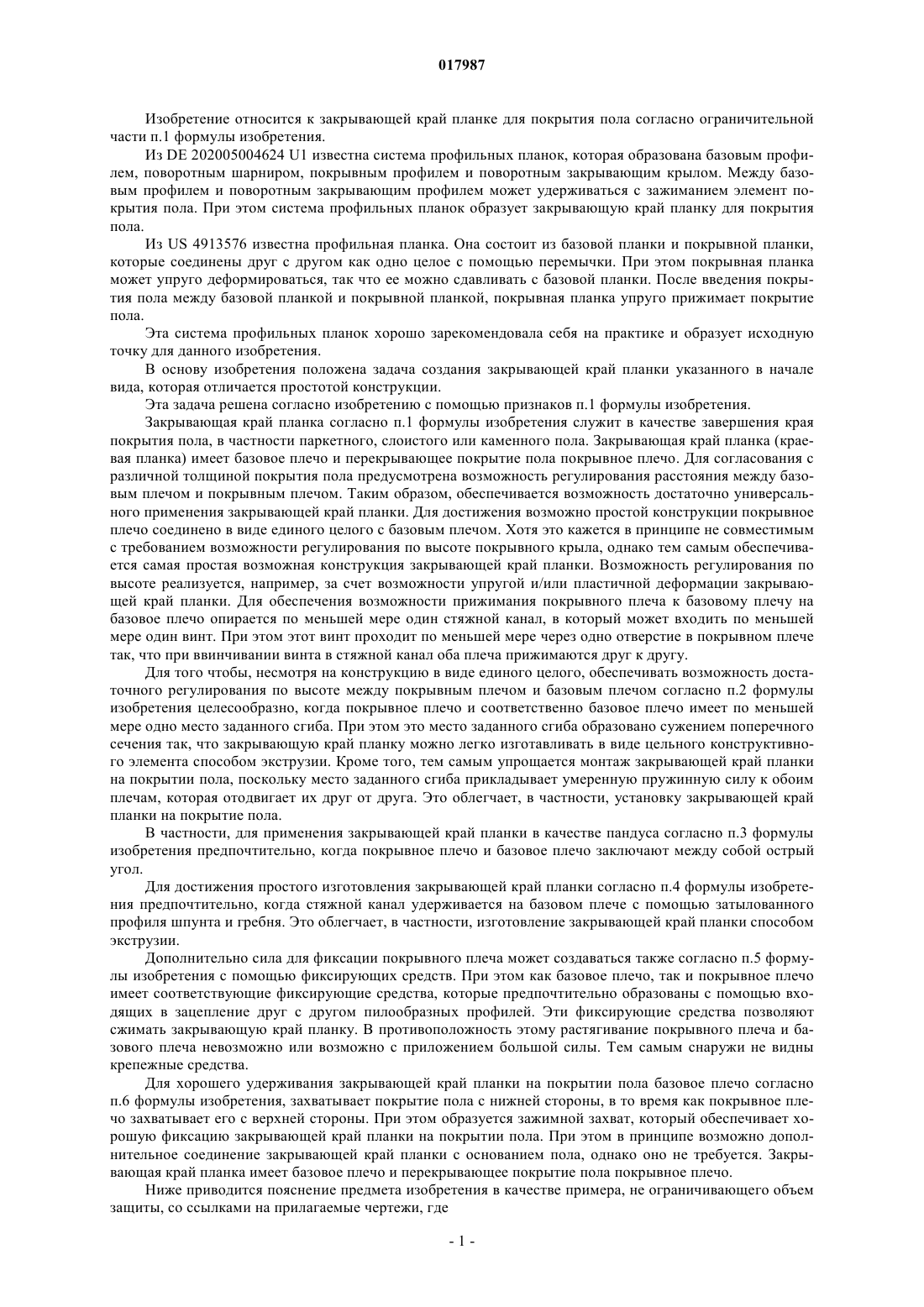

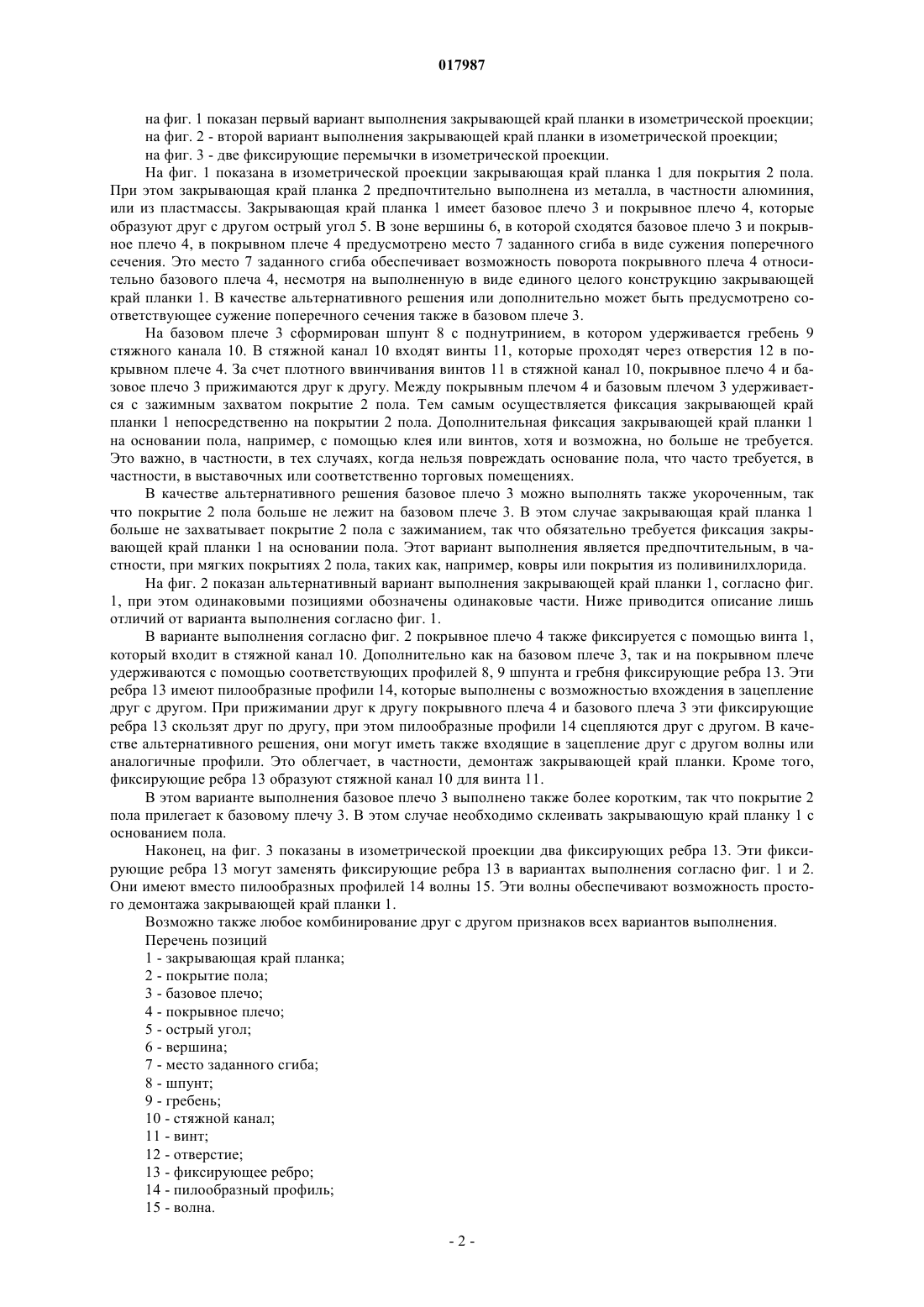

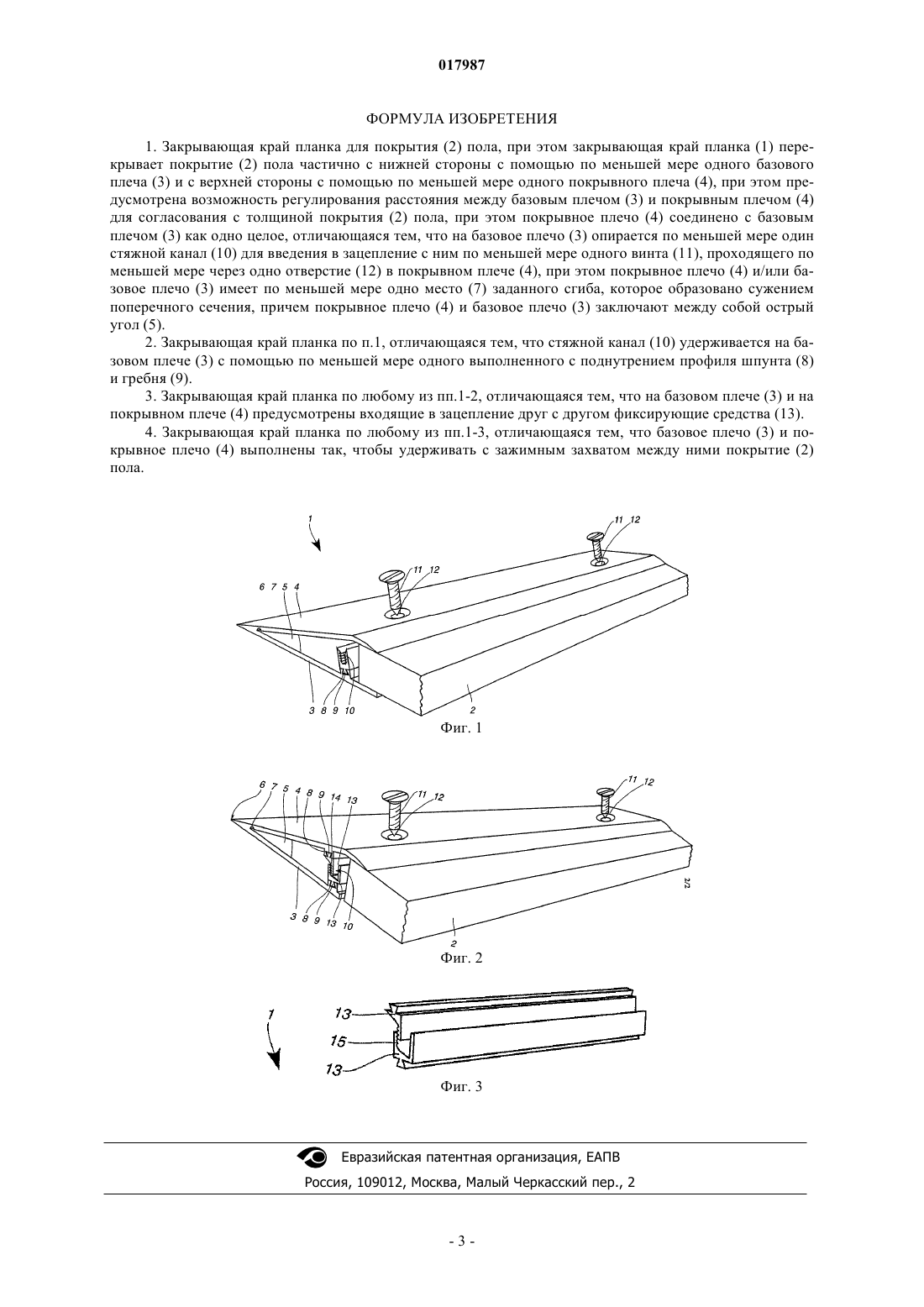

ЗАКРЫВАЮЩАЯ КРАЙ ПЛАНКА ДЛЯ ПОКРЫТИЯ ПОЛА Предложена закрывающая край планка для покрытия (2) пола, имеющая базовое плечо (3) и покрывное плечо (4). Для эффективной фиксации закрывающей край планки на покрытии (2) пола на базовое плечо (3) опирается по меньшей мере один стяжной канал (10). В этот стяжной канал входит по меньшей мере один винт (11), который проходит через отверстие (12) в покрывном плече(71)(73) Заявитель и патентовладелец: КЮБЕРИТ ПРОФИЛЕ СИСТЕМЗ ГМБХ УНД КО.КГ (DE) Изобретение относится к закрывающей край планке для покрытия пола согласно ограничительной части п.1 формулы изобретения. Из DE 202005004624 U1 известна система профильных планок, которая образована базовым профилем, поворотным шарниром, покрывным профилем и поворотным закрывающим крылом. Между базовым профилем и поворотным закрывающим профилем может удерживаться с зажиманием элемент покрытия пола. При этом система профильных планок образует закрывающую край планку для покрытия пола. Из US 4913576 известна профильная планка. Она состоит из базовой планки и покрывной планки,которые соединены друг с другом как одно целое с помощью перемычки. При этом покрывная планка может упруго деформироваться, так что ее можно сдавливать с базовой планки. После введения покрытия пола между базовой планкой и покрывной планкой, покрывная планка упруго прижимает покрытие пола. Эта система профильных планок хорошо зарекомендовала себя на практике и образует исходную точку для данного изобретения. В основу изобретения положена задача создания закрывающей край планки указанного в начале вида, которая отличается простотой конструкции. Эта задача решена согласно изобретению с помощью признаков п.1 формулы изобретения. Закрывающая край планка согласно п.1 формулы изобретения служит в качестве завершения края покрытия пола, в частности паркетного, слоистого или каменного пола. Закрывающая край планка (краевая планка) имеет базовое плечо и перекрывающее покрытие пола покрывное плечо. Для согласования с различной толщиной покрытия пола предусмотрена возможность регулирования расстояния между базовым плечом и покрывным плечом. Таким образом, обеспечивается возможность достаточно универсального применения закрывающей край планки. Для достижения возможно простой конструкции покрывное плечо соединено в виде единого целого с базовым плечом. Хотя это кажется в принципе не совместимым с требованием возможности регулирования по высоте покрывного крыла, однако тем самым обеспечивается самая простая возможная конструкция закрывающей край планки. Возможность регулирования по высоте реализуется, например, за счет возможности упругой и/или пластичной деформации закрывающей край планки. Для обеспечения возможности прижимания покрывного плеча к базовому плечу на базовое плечо опирается по меньшей мере один стяжной канал, в который может входить по меньшей мере один винт. При этом этот винт проходит по меньшей мере через одно отверстие в покрывном плече так, что при ввинчивании винта в стяжной канал оба плеча прижимаются друг к другу. Для того чтобы, несмотря на конструкцию в виде единого целого, обеспечивать возможность достаточного регулирования по высоте между покрывным плечом и базовым плечом согласно п.2 формулы изобретения целесообразно, когда покрывное плечо и соответственно базовое плечо имеет по меньшей мере одно место заданного сгиба. При этом это место заданного сгиба образовано сужением поперечного сечения так, что закрывающую край планку можно легко изготавливать в виде цельного конструктивного элемента способом экструзии. Кроме того, тем самым упрощается монтаж закрывающей край планки на покрытии пола, поскольку место заданного сгиба прикладывает умеренную пружинную силу к обоим плечам, которая отодвигает их друг от друга. Это облегчает, в частности, установку закрывающей край планки на покрытие пола. В частности, для применения закрывающей край планки в качестве пандуса согласно п.3 формулы изобретения предпочтительно, когда покрывное плечо и базовое плечо заключают между собой острый угол. Для достижения простого изготовления закрывающей край планки согласно п.4 формулы изобретения предпочтительно, когда стяжной канал удерживается на базовом плече с помощью затылованного профиля шпунта и гребня. Это облегчает, в частности, изготовление закрывающей край планки способом экструзии. Дополнительно сила для фиксации покрывного плеча может создаваться также согласно п.5 формулы изобретения с помощью фиксирующих средств. При этом как базовое плечо, так и покрывное плечо имеет соответствующие фиксирующие средства, которые предпочтительно образованы с помощью входящих в зацепление друг с другом пилообразных профилей. Эти фиксирующие средства позволяют сжимать закрывающую край планку. В противоположность этому растягивание покрывного плеча и базового плеча невозможно или возможно с приложением большой силы. Тем самым снаружи не видны крепежные средства. Для хорошего удерживания закрывающей край планки на покрытии пола базовое плечо согласно п.6 формулы изобретения, захватывает покрытие пола с нижней стороны, в то время как покрывное плечо захватывает его с верхней стороны. При этом образуется зажимной захват, который обеспечивает хорошую фиксацию закрывающей край планки на покрытии пола. При этом в принципе возможно дополнительное соединение закрывающей край планки с основанием пола, однако оно не требуется. Закрывающая край планка имеет базовое плечо и перекрывающее покрытие пола покрывное плечо. Ниже приводится пояснение предмета изобретения в качестве примера, не ограничивающего объем защиты, со ссылками на прилагаемые чертежи, где на фиг. 1 показан первый вариант выполнения закрывающей край планки в изометрической проекции; на фиг. 2 - второй вариант выполнения закрывающей край планки в изометрической проекции; на фиг. 3 - две фиксирующие перемычки в изометрической проекции. На фиг. 1 показана в изометрической проекции закрывающая край планка 1 для покрытия 2 пола. При этом закрывающая край планка 2 предпочтительно выполнена из металла, в частности алюминия,или из пластмассы. Закрывающая край планка 1 имеет базовое плечо 3 и покрывное плечо 4, которые образуют друг с другом острый угол 5. В зоне вершины 6, в которой сходятся базовое плечо 3 и покрывное плечо 4, в покрывном плече 4 предусмотрено место 7 заданного сгиба в виде сужения поперечного сечения. Это место 7 заданного сгиба обеспечивает возможность поворота покрывного плеча 4 относительно базового плеча 4, несмотря на выполненную в виде единого целого конструкцию закрывающей край планки 1. В качестве альтернативного решения или дополнительно может быть предусмотрено соответствующее сужение поперечного сечения также в базовом плече 3. На базовом плече 3 сформирован шпунт 8 с поднутринием, в котором удерживается гребень 9 стяжного канала 10. В стяжной канал 10 входят винты 11, которые проходят через отверстия 12 в покрывном плече 4. За счет плотного ввинчивания винтов 11 в стяжной канал 10, покрывное плечо 4 и базовое плечо 3 прижимаются друг к другу. Между покрывным плечом 4 и базовым плечом 3 удерживается с зажимным захватом покрытие 2 пола. Тем самым осуществляется фиксация закрывающей край планки 1 непосредственно на покрытии 2 пола. Дополнительная фиксация закрывающей край планки 1 на основании пола, например, с помощью клея или винтов, хотя и возможна, но больше не требуется. Это важно, в частности, в тех случаях, когда нельзя повреждать основание пола, что часто требуется, в частности, в выставочных или соответственно торговых помещениях. В качестве альтернативного решения базовое плечо 3 можно выполнять также укороченным, так что покрытие 2 пола больше не лежит на базовом плече 3. В этом случае закрывающая край планка 1 больше не захватывает покрытие 2 пола с зажиманием, так что обязательно требуется фиксация закрывающей край планки 1 на основании пола. Этот вариант выполнения является предпочтительным, в частности, при мягких покрытиях 2 пола, таких как, например, ковры или покрытия из поливинилхлорида. На фиг. 2 показан альтернативный вариант выполнения закрывающей край планки 1, согласно фиг. 1, при этом одинаковыми позициями обозначены одинаковые части. Ниже приводится описание лишь отличий от варианта выполнения согласно фиг. 1. В варианте выполнения согласно фиг. 2 покрывное плечо 4 также фиксируется с помощью винта 1,который входит в стяжной канал 10. Дополнительно как на базовом плече 3, так и на покрывном плече удерживаются с помощью соответствующих профилей 8, 9 шпунта и гребня фиксирующие ребра 13. Эти ребра 13 имеют пилообразные профили 14, которые выполнены с возможностью вхождения в зацепление друг с другом. При прижимании друг к другу покрывного плеча 4 и базового плеча 3 эти фиксирующие ребра 13 скользят друг по другу, при этом пилообразные профили 14 сцепляются друг с другом. В качестве альтернативного решения, они могут иметь также входящие в зацепление друг с другом волны или аналогичные профили. Это облегчает, в частности, демонтаж закрывающей край планки. Кроме того,фиксирующие ребра 13 образуют стяжной канал 10 для винта 11. В этом варианте выполнения базовое плечо 3 выполнено также более коротким, так что покрытие 2 пола прилегает к базовому плечу 3. В этом случае необходимо склеивать закрывающую край планку 1 с основанием пола. Наконец, на фиг. 3 показаны в изометрической проекции два фиксирующих ребра 13. Эти фиксирующие ребра 13 могут заменять фиксирующие ребра 13в вариантах выполнения согласно фиг. 1 и 2. Они имеют вместо пилообразных профилей 14 волны 15. Эти волны обеспечивают возможность простого демонтажа закрывающей край планки 1. Возможно также любое комбинирование друг с другом признаков всех вариантов выполнения. Перечень позиций 1 - закрывающая край планка; 2 - покрытие пола; 3 - базовое плечо; 4 - покрывное плечо; 5 - острый угол; 6 - вершина; 7 - место заданного сгиба; 8 - шпунт; 9 - гребень; 10 - стяжной канал; 11 - винт; 12 - отверстие; 13 - фиксирующее ребро; 14 - пилообразный профиль; 15 - волна. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Закрывающая край планка для покрытия (2) пола, при этом закрывающая край планка (1) перекрывает покрытие (2) пола частично с нижней стороны с помощью по меньшей мере одного базового плеча (3) и с верхней стороны с помощью по меньшей мере одного покрывного плеча (4), при этом предусмотрена возможность регулирования расстояния между базовым плечом (3) и покрывным плечом (4) для согласования с толщиной покрытия (2) пола, при этом покрывное плечо (4) соединено с базовым плечом (3) как одно целое, отличающаяся тем, что на базовое плечо (3) опирается по меньшей мере один стяжной канал (10) для введения в зацепление с ним по меньшей мере одного винта (11), проходящего по меньшей мере через одно отверстие (12) в покрывном плече (4), при этом покрывное плечо (4) и/или базовое плечо (3) имеет по меньшей мере одно место (7) заданного сгиба, которое образовано сужением поперечного сечения, причем покрывное плечо (4) и базовое плечо (3) заключают между собой острый угол (5). 2. Закрывающая край планка по п.1, отличающаяся тем, что стяжной канал (10) удерживается на базовом плече (3) с помощью по меньшей мере одного выполненного с поднутрением профиля шпунта (8) и гребня (9). 3. Закрывающая край планка по любому из пп.1-2, отличающаяся тем, что на базовом плече (3) и на покрывном плече (4) предусмотрены входящие в зацепление друг с другом фиксирующие средства (13). 4. Закрывающая край планка по любому из пп.1-3, отличающаяся тем, что базовое плечо (3) и покрывное плечо (4) выполнены так, чтобы удерживать с зажимным захватом между ними покрытие (2) пола.
