Трибуна

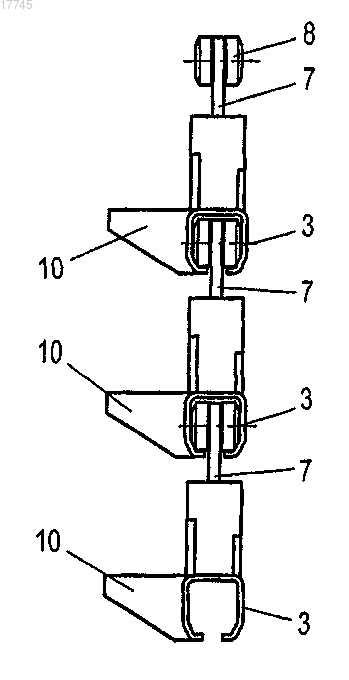

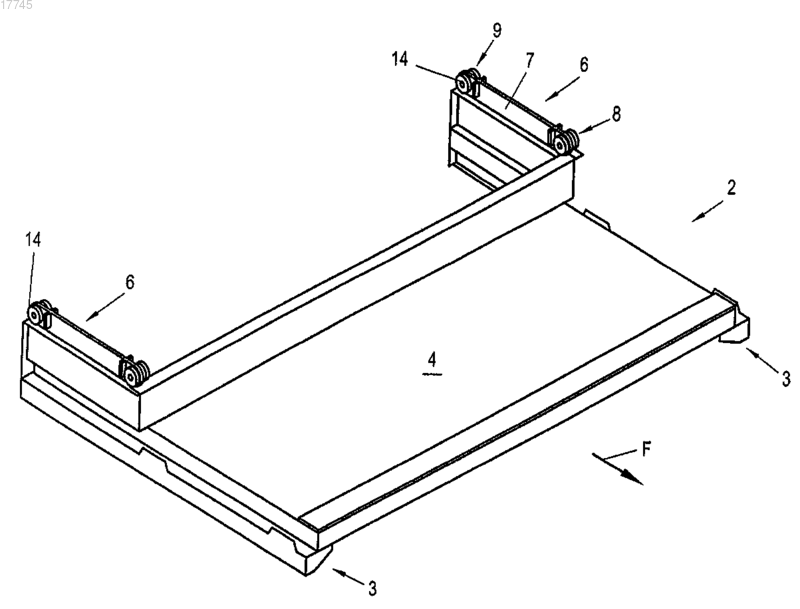

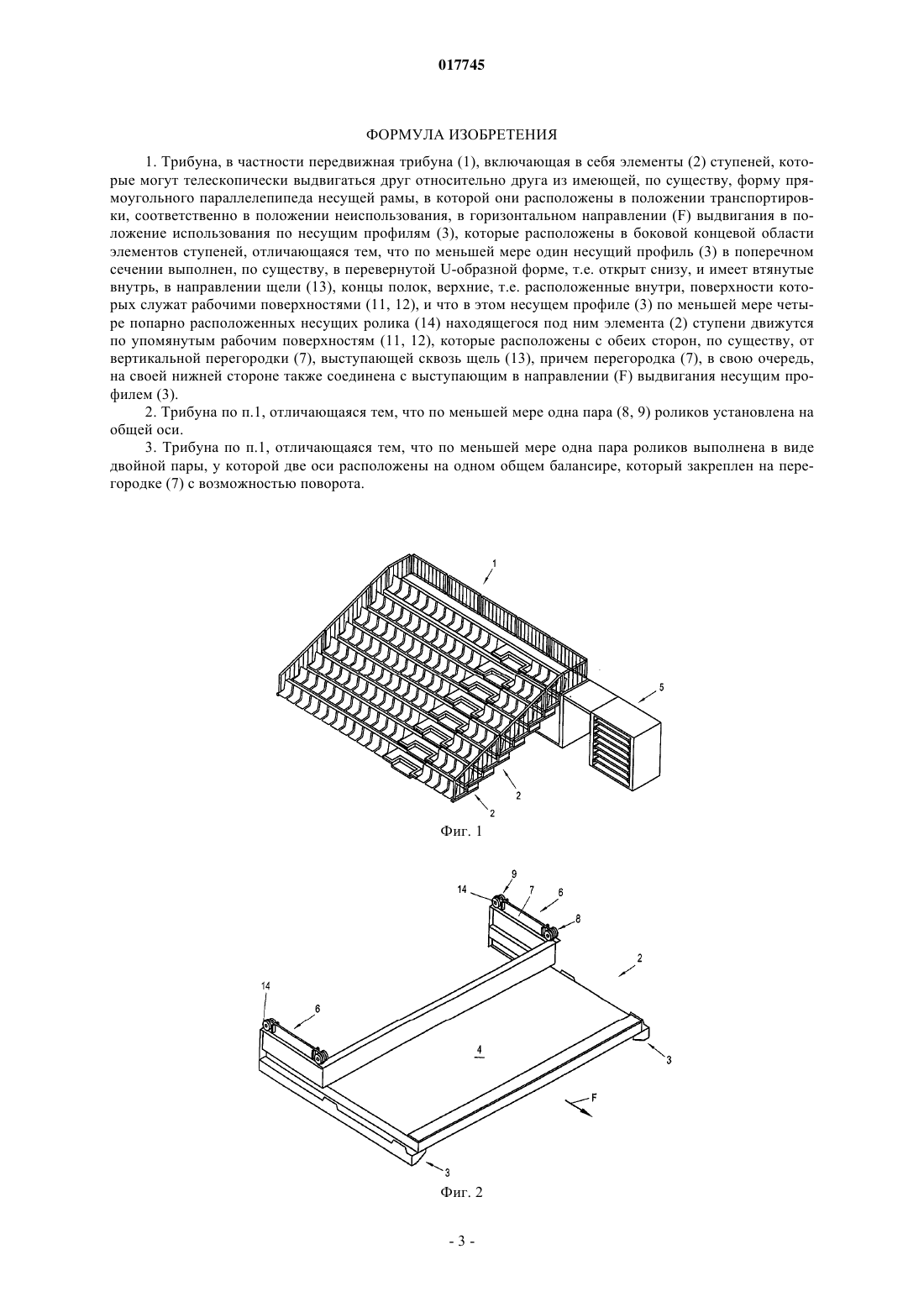

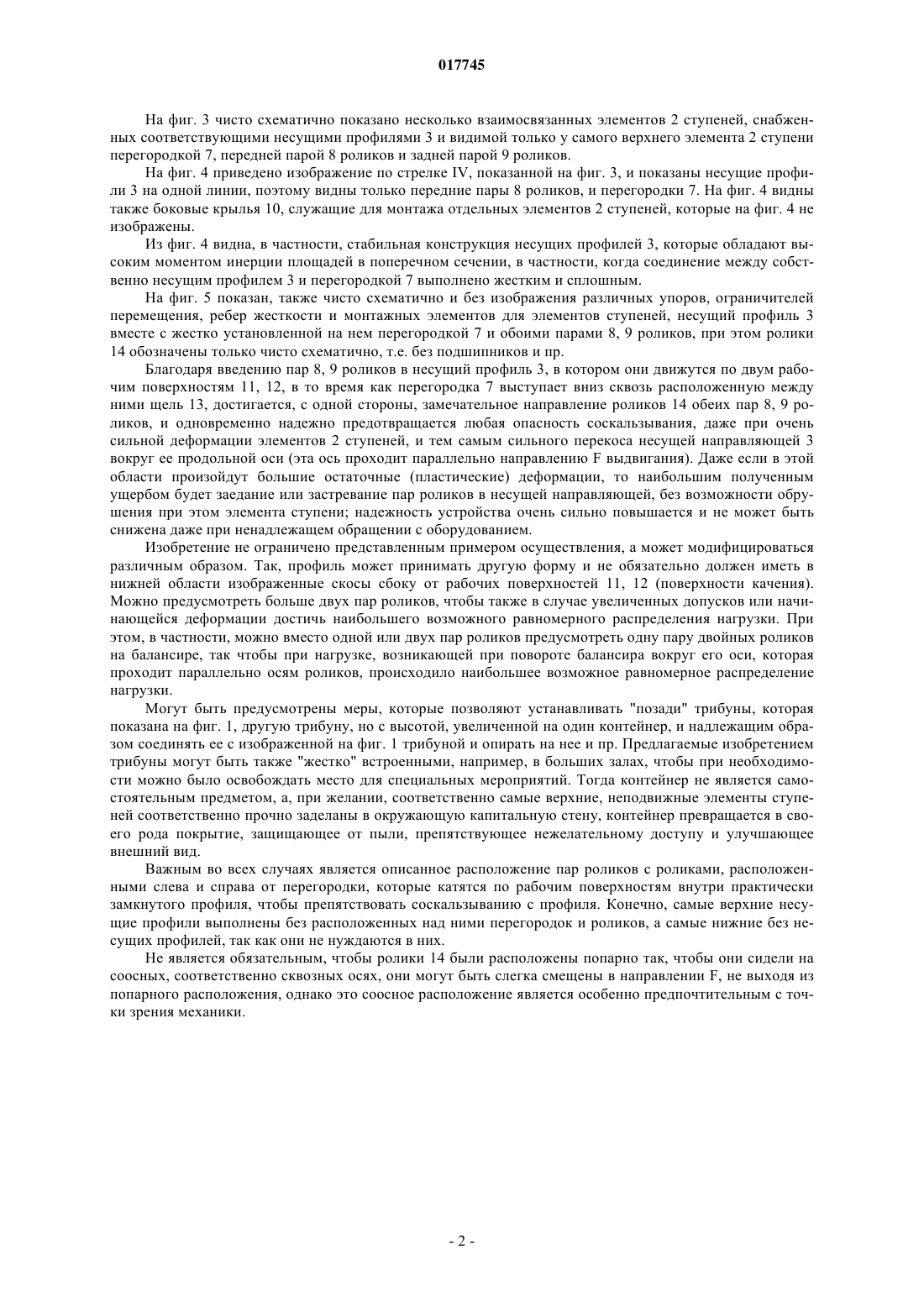

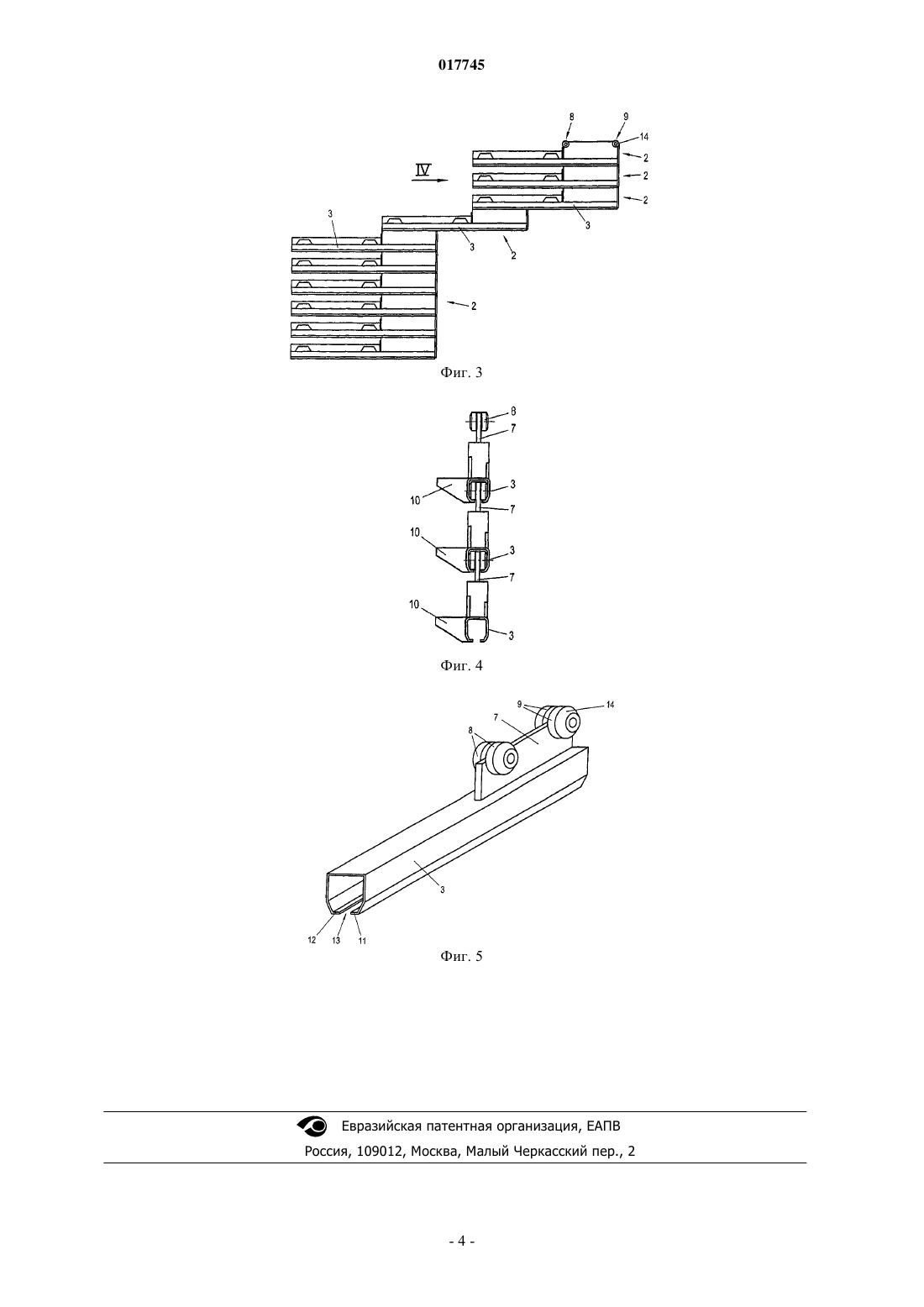

Изобретение касается трибуны, в частности передвижной трибуны (1), включающей в себя элементы (2) ступеней, которые могут телескопически выдвигаться из имеющей, по существу,форму прямоугольного параллелепипеда несущей рамы, в которой они расположены в положении транспортировки, соответственно положении неиспользования, в горизонтальном направлении(F) выдвигания в положение использования по несущим профилям (3), которые расположены в боковой концевой области элементов ступеней. Изобретение отличается тем, что по меньшей мере один несущий профиль (3) в поперечном сечении выполнен, по существу, в неразвернутой Uобразной форме, т.е. открыт снизу, и имеет втянутые внутрь, в направлении щели, концы полок,верхние, т.е. расположенные внутри, поверхности которых служат рабочими поверхностями, и что в этом несущем профиле (3) по меньшей мере четыре попарно расположенных несущих ролика(14) находящегося под ним элемента (2) ступени движутся по указанным рабочим поверхностям,которые расположены с обеих сторон, по существу, от вертикальной перегородки (7), выступающей сквозь щель, причем перегородка (7), в свою очередь, на своей нижней стороне также соединена с выступающим в направлении (F) выдвигания несущим профилем. 017745 Изобретение касается трибуны, в частности передвижной трибуны, включающей в себя элементы ступеней, которые могут телескопически выдвигаться друг относительно друга из имеющей, по существу, форму прямоугольного параллелепипеда несущей рамы, в которой они расположены в положении транспортировки, в горизонтальном направлении выдвигания в положение использования согласно ограничительной части п.1 формулы изобретения. Такая передвижная трибуна известна из DE 7411654 U, причем описаны различные варианты направлений выдвигания. Основное внимание направляется при этом на C-образный профиль, в который,опираясь по бокам, входят ролики расположенного под ним ряда сидений и катятся в канавках. Как и в других вариантах осуществления, рабочие поверхности не защищены от загрязнения или влаги, по меньшей мере, частично предотвращаются неизбежные торсионные нагрузки. В целом все варианты обладают широкой конструкцией, не являясь при этом механически устойчивыми. Такая трибуна описана также в DE 19811766 C данного заявителя и в основном хорошо себя зарекомендовала, однако выяснилось, что, в частности, после многократного монтажа и демонтажа и при тяжелой нагрузке, в частности динамической нагрузке, которую нередко оказывает публика во время спортивных мероприятий, а также концертов под открытым небом и т.п., происходят деформации в области телескопических выдвижных механизмов, которые приводят к необходимости дорогостоящих ремонтных работ. Эти проблемы требуют также повышенного внимания к состоянию трибуны и поэтому повышенных затрат на техническое обслуживание. Изобретение ставит перед собой цель устранить эту проблему и предложить трибуну вышеназванного рода, которая механически является значительно более стабильной и с большей нагрузочной способностью, не обладая заметно увеличенным весом или сложностью. Рабочие поверхности также должны быть лучше, чем в уровне техники, защищены от загрязнений и проникновения влаги. Здесь следует также заметить, что подъемное устройство, которое было предусмотрено у трибуны согласно DE-C, на практике оказалось ненужным и, кроме того, подверженным неисправностям, так что фактически выполненные передвижные трибуны в этом отношении чаще всего не соответствуют DE-C, и у трибуны в соответствии с настоящим изобретением по меньшей мере в стандартном варианте не предусмотрено подъемное устройство. В соответствии с изобретением эти цели достигаются за счет того, что телескопический профиль,соответственно несущий профиль в поперечном сечении выполнен, по существу, в перевернутой Uобразной форме, т.е. открыт снизу, и имеет втянутые внутрь, в направлении щели, концы полок, причем в этом несущем профиле движутся по меньшей мере четыре попарно расположенных несущих ролика находящегося под ним элемента ступени, которые расположены с обеих сторон, по существу, от вертикальной перегородки, выступающей сквозь щель, причем перегородка, в свою очередь, также снабжена выступающим в направлении выдвигания несущим профилем. Таким образом, с одной стороны, нагрузка распределятся на большее количество роликов, чем в уровне техники, с другой стороны, благодаря, по существу, замкнутому несущему профилю достигается его повышенная жесткость, так что деформациям любого рода оказывается большее сопротивление, чем было у трибун из уровня техники, и, наконец, в случаях перегрузки или не соответствующего предписаниям обращения при выдвигании (уже были задокументированы случаи, когда выдвигание отдельных элементов ступеней происходило с помощью цепи, которая была прикреплена к экскаватору) надежно предотвращается выскальзывание несущих роликов сбоку из несущих профилей. Ниже изобретение поясняется подробнее с помощью чертежей. При этом показано: фиг. 1 - предлагаемая изобретением смонтированная трибуна на виде в перспективе; фиг. 2 - оснащенный в соответствии с изобретением элемент ступени на виде в перспективе; фиг. 3 - несколько элементов ступеней, частично выдвинутых, частично вдвинутых; фиг. 4 - вид спереди части фиг. 3 и фиг. 5 - выдвижной элемент на детальном виде в перспективе. На фиг. 1 показана передвижная трибуна 1 в целом. Видны элементы 2 ступеней, которые состоят из несущей рамы 5, имеющей в целом форму контейнера и предпочтительно наружные размеры и фурнитуру 2-футового контейнера или 40-футового контейнера. Это позволяет легко осуществлять транспортировку и погрузку. Из контейнера 5 могут выдвигаться отдельные подобные выдвижным ящикам элементы 2. На фиг. 1 изображены также ограждения трибуны и элементы ступеней, которые снабжены ступеньками, для иллюстрации возможности варьирования. На фиг. 2 показан элемент 2 ступени в целом. Направление выдвигания указано буквой F, параллельно этому направлению на краю, соответственно в краевой области каждого элемента ступени находится несущая направляющая 3 под собственно поверхностью 4 для хождения, и параллельно несущим профилям 3 и предпочтительно будучи жестко соединенными с ними, в верхней, если смотреть в направлении F, задней области по одной системе 6 несущих роликов. Как видно из фиг. 2, каждая система 6 несущих роликов состоит из четырех роликов 14, эти ролики расположены попарно слева и справа от перегородки 7, передняя пара 8 роликов и задняя пара 9 роликов. Пары 8, 9 роликов и перегородка 7 вдвинуты в несущий профиль 3 следующего более высокого элемента 2 ступени, как видно из фиг. 3 и 4.-1 017745 На фиг. 3 чисто схематично показано несколько взаимосвязанных элементов 2 ступеней, снабженных соответствующими несущими профилями 3 и видимой только у самого верхнего элемента 2 ступени перегородкой 7, передней парой 8 роликов и задней парой 9 роликов. На фиг. 4 приведено изображение по стрелке IV, показанной на фиг. 3, и показаны несущие профили 3 на одной линии, поэтому видны только передние пары 8 роликов, и перегородки 7. На фиг. 4 видны также боковые крылья 10, служащие для монтажа отдельных элементов 2 ступеней, которые на фиг. 4 не изображены. Из фиг. 4 видна, в частности, стабильная конструкция несущих профилей 3, которые обладают высоким моментом инерции площадей в поперечном сечении, в частности, когда соединение между собственно несущим профилем 3 и перегородкой 7 выполнено жестким и сплошным. На фиг. 5 показан, также чисто схематично и без изображения различных упоров, ограничителей перемещения, ребер жесткости и монтажных элементов для элементов ступеней, несущий профиль 3 вместе с жестко установленной на нем перегородкой 7 и обоими парами 8, 9 роликов, при этом ролики 14 обозначены только чисто схематично, т.е. без подшипников и пр. Благодаря введению пар 8, 9 роликов в несущий профиль 3, в котором они движутся по двум рабочим поверхностям 11, 12, в то время как перегородка 7 выступает вниз сквозь расположенную между ними щель 13, достигается, с одной стороны, замечательное направление роликов 14 обеих пар 8, 9 роликов, и одновременно надежно предотвращается любая опасность соскальзывания, даже при очень сильной деформации элементов 2 ступеней, и тем самым сильного перекоса несущей направляющей 3 вокруг ее продольной оси (эта ось проходит параллельно направлению F выдвигания). Даже если в этой области произойдут большие остаточные (пластические) деформации, то наибольшим полученным ущербом будет заедание или застревание пар роликов в несущей направляющей, без возможности обрушения при этом элемента ступени; надежность устройства очень сильно повышается и не может быть снижена даже при ненадлежащем обращении с оборудованием. Изобретение не ограничено представленным примером осуществления, а может модифицироваться различным образом. Так, профиль может принимать другую форму и не обязательно должен иметь в нижней области изображенные скосы сбоку от рабочих поверхностей 11, 12 (поверхности качения). Можно предусмотреть больше двух пар роликов, чтобы также в случае увеличенных допусков или начинающейся деформации достичь наибольшего возможного равномерного распределения нагрузки. При этом, в частности, можно вместо одной или двух пар роликов предусмотреть одну пару двойных роликов на балансире, так чтобы при нагрузке, возникающей при повороте балансира вокруг его оси, которая проходит параллельно осям роликов, происходило наибольшее возможное равномерное распределение нагрузки. Могут быть предусмотрены меры, которые позволяют устанавливать "позади" трибуны, которая показана на фиг. 1, другую трибуну, но с высотой, увеличенной на один контейнер, и надлежащим образом соединять ее с изображенной на фиг. 1 трибуной и опирать на нее и пр. Предлагаемые изобретением трибуны могут быть также "жестко" встроенными, например, в больших залах, чтобы при необходимости можно было освобождать место для специальных мероприятий. Тогда контейнер не является самостоятельным предметом, а, при желании, соответственно самые верхние, неподвижные элементы ступеней соответственно прочно заделаны в окружающую капитальную стену, контейнер превращается в своего рода покрытие, защищающее от пыли, препятствующее нежелательному доступу и улучшающее внешний вид. Важным во всех случаях является описанное расположение пар роликов с роликами, расположенными слева и справа от перегородки, которые катятся по рабочим поверхностям внутри практически замкнутого профиля, чтобы препятствовать соскальзыванию с профиля. Конечно, самые верхние несущие профили выполнены без расположенных над ними перегородок и роликов, а самые нижние без несущих профилей, так как они не нуждаются в них. Не является обязательным, чтобы ролики 14 были расположены попарно так, чтобы они сидели на соосных, соответственно сквозных осях, они могут быть слегка смещены в направлении F, не выходя из попарного расположения, однако это соосное расположение является особенно предпочтительным с точки зрения механики. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Трибуна, в частности передвижная трибуна (1), включающая в себя элементы (2) ступеней, которые могут телескопически выдвигаться друг относительно друга из имеющей, по существу, форму прямоугольного параллелепипеда несущей рамы, в которой они расположены в положении транспортировки, соответственно в положении неиспользования, в горизонтальном направлении (F) выдвигания в положение использования по несущим профилям (3), которые расположены в боковой концевой области элементов ступеней, отличающаяся тем, что по меньшей мере один несущий профиль (3) в поперечном сечении выполнен, по существу, в перевернутой U-образной форме, т.е. открыт снизу, и имеет втянутые внутрь, в направлении щели (13), концы полок, верхние, т.е. расположенные внутри, поверхности которых служат рабочими поверхностями (11, 12), и что в этом несущем профиле (3) по меньшей мере четыре попарно расположенных несущих ролика (14) находящегося под ним элемента (2) ступени движутся по упомянутым рабочим поверхностям (11, 12), которые расположены с обеих сторон, по существу, от вертикальной перегородки (7), выступающей сквозь щель (13), причем перегородка (7), в свою очередь,на своей нижней стороне также соединена с выступающим в направлении (F) выдвигания несущим профилем (3). 2. Трибуна по п.1, отличающаяся тем, что по меньшей мере одна пара (8, 9) роликов установлена на общей оси. 3. Трибуна по п.1, отличающаяся тем, что по меньшей мере одна пара роликов выполнена в виде двойной пары, у которой две оси расположены на одном общем балансире, который закреплен на перегородке (7) с возможностью поворота.
